• Älä yritä käynnistää moottoria, jos
AdBlue®-nestettä lisättiin vahingossa die-
selpolttoaineen säiliöön. Se voi aiheuttaa
vakavia moottorivaurioita. Ota yhteys jäl-
leenmyyjään.
• Älä lisää lisäaineita tai muita nesteitä
AdBlue
®-nesteeseen. Se voi vahingoittaa
järjestelmää.• Muun kuin hyväksytyn AdBlue
®-nesteen
käyttö voi aiheuttaa ilmoituksia kojelaudan
näyttöön. Katso lisätietoja luvun Kojelauta
ja mittaristo kohdasta Varoitusvalot ja
-viestit.
• Älä kaada AdBlue
®-nestettä toiseen säili-
öön. Se voi olla kontaminoitunut.
• Jos AdBlue
®-neste loppuu, katso lisätietoja
luvun Kojelauta ja mittaristo kohdasta Va-
roitusvalot ja -viestit, kuinka auton käyttöä
voi jatkaa normaalisti.
PERÄVAUNUN VETÄMINEN
Perävaunun vetopainot (perävaunun
enimmäispainot) – muut kuin SRT
Seuraavassa taulukossa on lueteltu perävau-
nun enimmäispainot, joita voidaan vetää voi-
mansiirron perusteella.
Moottori/vaihteistoPerävaunun suurin kokonaispaino, jos
perävaunussa on jarrutPerävaunun suurin kokonaispaino, jos
perävaunussa ei ole jarrujaAisapaino (katso huomautus)
3,6 litran bensiinimoottori
– vakiojäähdytysjärjestelmä1 588 kg (3 500 lbs) 750 kg (1 653 lbs) 79 kg (174 lbs)
3,6 litran bensiinimoottori
– raskaan käytön jäähdytys-
järjestelmä2 812 kg (6 200 lbs) 750 kg (1 653 lbs) 141 kg (310 lbs)
5,7 litran bensiinimoottori
– vakiojäähdytysjärjestelmä2 268 kg (5 000 lbs) 750 kg (1 653 lbs) 113 kg (250 lbs)
5,7 litran bensiinimoottori
– raskaan käytön jäähdytys-
järjestelmä (ei Summit)3 500 kg (7 716 lbs) 750 kg (1 653 lbs) 171 kg (377 lbs)
5,7 litran bensiinimoottori
– Summit-mallit, joissa
raskaan käytön jäähdytys-
järjestelmä2 949 kg (6 500 lbs) 750 kg (1 653 lbs) 171 kg (377 lbs)
199

Moottori/vaihteistoPerävaunun suurin kokonaispaino, jos
perävaunussa on jarrutPerävaunun suurin kokonaispaino, jos
perävaunussa ei ole jarrujaAisapaino (katso huomautus)
3,0 litran dieselmoottori – nelivetomallitilmanmoottorin Start/Stop-toimintoa ja dieselin pakokaasunestettä
Kaikki mallit Summit-
mallia lukuun ottamatta3 500 kg (7 716 lbs) 750 kg (1 653 lbs) 175 kg (386 lbs)
Summit-malli 2 949 kg (6 500 lbs) 750 kg (1 653 lbs) 147 kg (324 lbs)
3,0 litran dieselmoottori – nelivetomallit,joissamoottorin Start/Stop-toiminto ja dieselin pakokaasuneste
Kaikki mallit lukuun otta-
matta Summit- ja
Trailhawk-malleja ilman
pohjapanssariryhmää3 500 kg (7 716 lbs) 750 kg (1 653 lbs) 175 kg (386 lbs)
Kaikki mallit lukuun otta-
matta Summit- ja
Trailhawk-malleja, joissa
pohjapanssariryhmä2 949 kg (6 500 lbs) 750 kg (1 653 lbs) 147 kg (324 lbs)
Summit- ja Trailhawk-
mallit2 949 kg (6 500 lbs) 750 kg (1 653 lbs) 147 kg (324 lbs)
Perävaunua vedettäessä sen teknisesti sallittu kuormattu paino voidaan ylittää korkeintaan 10 prosentilla tai 100 kilogrammalla (220 paunalla)
sen mukaan kumpi on alhaisempi. Tällöin ajonopeus ei saa olla suurempi kuin 100 km/h (62 mph).
HUOMAUTUS:
Perävaunun aisapaino on laskettava mukaan yhdistettyyn matkustajien ja kuorman painoon. Se ei saa koskaan ylittää painoa, joka on ilmoitettu
rengas- ja kuormatietolomakkeessa. Lisätietoja on luvun Huolto kohdassa Renkaat.
Perävaunun vetopainot (perävaunun enimmäispainot) – SRT
Seuraavassa taulukossa on lueteltu perävaunun enimmäispainot, joita voidaan vetää voimansiirron perusteella.
KÄYNNISTÄMINEN JA AJAMINEN
200

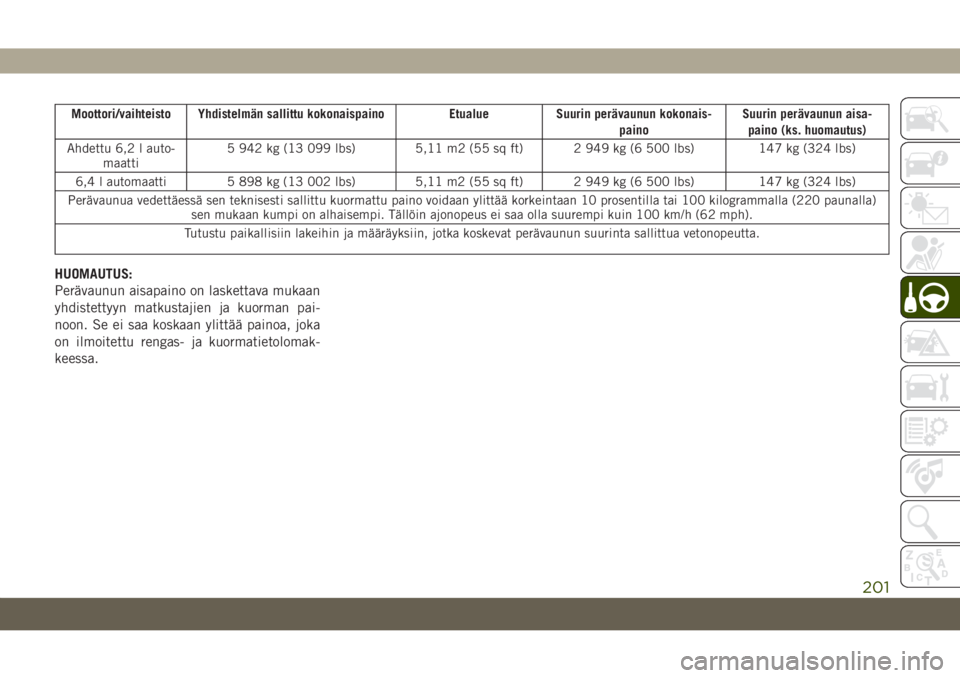

Moottori/vaihteisto Yhdistelmän sallittu kokonaispaino Etualue Suurin perävaunun kokonais-
painoSuurin perävaunun aisa-
paino (ks. huomautus)
Ahdettu 6,2 l auto-
maatti5 942 kg (13 099 lbs) 5,11 m2 (55 sq ft) 2 949 kg (6 500 lbs) 147 kg (324 lbs)
6,4 l automaatti 5 898 kg (13 002 lbs) 5,11 m2 (55 sq ft) 2 949 kg (6 500 lbs) 147 kg (324 lbs)
Perävaunua vedettäessä sen teknisesti sallittu kuormattu paino voidaan ylittää korkeintaan 10 prosentilla tai 100 kilogrammalla (220 paunalla)
sen mukaan kumpi on alhaisempi. Tällöin ajonopeus ei saa olla suurempi kuin 100 km/h (62 mph).
Tutustu paikallisiin lakeihin ja määräyksiin, jotka koskevat perävaunun suurinta sallittua vetonopeutta.
HUOMAUTUS:
Perävaunun aisapaino on laskettava mukaan
yhdistettyyn matkustajien ja kuorman pai-
noon. Se ei saa koskaan ylittää painoa, joka
on ilmoitettu rengas- ja kuormatietolomak-
keessa.
201

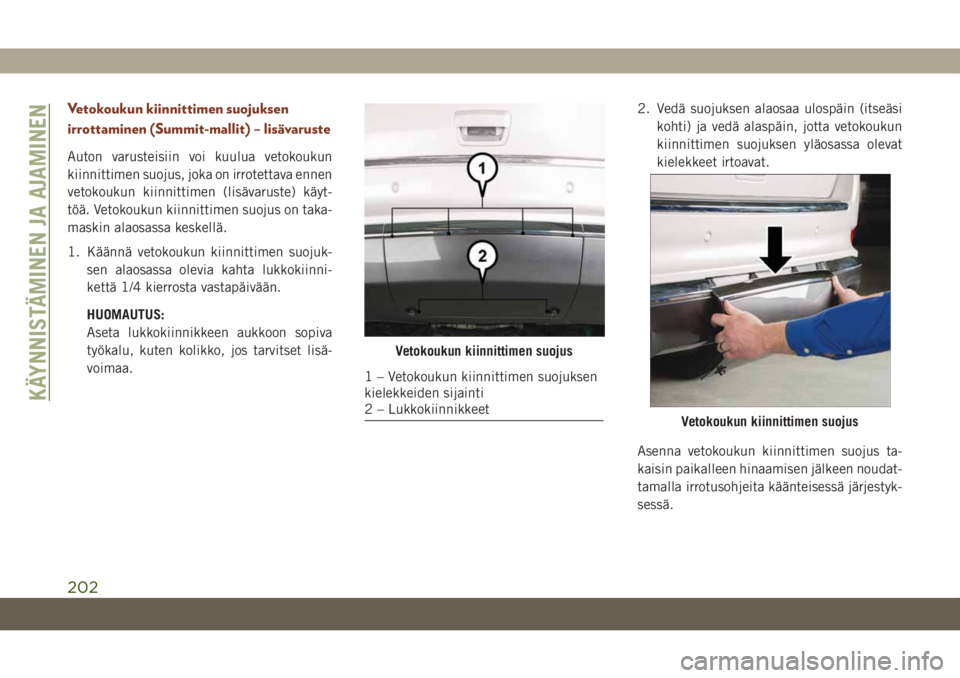

Vetokoukun kiinnittimen suojuksen
irrottaminen (Summit-mallit) – lisävaruste
Auton varusteisiin voi kuulua vetokoukun
kiinnittimen suojus, joka on irrotettava ennen
vetokoukun kiinnittimen (lisävaruste) käyt-
töä. Vetokoukun kiinnittimen suojus on taka-
maskin alaosassa keskellä.
1. Käännä vetokoukun kiinnittimen suojuk-
sen alaosassa olevia kahta lukkokiinni-
kettä 1/4 kierrosta vastapäivään.
HUOMAUTUS:
Aseta lukkokiinnikkeen aukkoon sopiva
työkalu, kuten kolikko, jos tarvitset lisä-
voimaa.2. Vedä suojuksen alaosaa ulospäin (itseäsi
kohti) ja vedä alaspäin, jotta vetokoukun
kiinnittimen suojuksen yläosassa olevat
kielekkeet irtoavat.
Asenna vetokoukun kiinnittimen suojus ta-
kaisin paikalleen hinaamisen jälkeen noudat-
tamalla irrotusohjeita käänteisessä järjestyk-
sessä.
Vetokoukun kiinnittimen suojus
1 – Vetokoukun kiinnittimen suojuksen
kielekkeiden sijainti
2 – Lukkokiinnikkeet
Vetokoukun kiinnittimen suojus
KÄYNNISTÄMINEN JA AJAMINEN
202

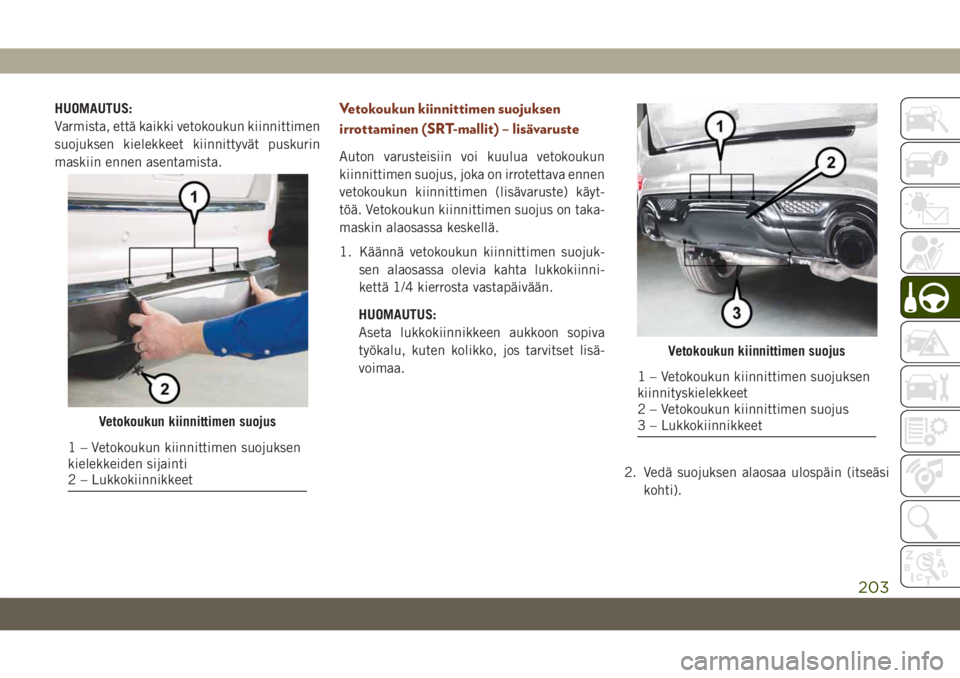

HUOMAUTUS:
Varmista, että kaikki vetokoukun kiinnittimen
suojuksen kielekkeet kiinnittyvät puskurin
maskiin ennen asentamista.Vetokoukun kiinnittimen suojuksen
irrottaminen (SRT-mallit) – lisävaruste
Auton varusteisiin voi kuulua vetokoukun
kiinnittimen suojus, joka on irrotettava ennen
vetokoukun kiinnittimen (lisävaruste) käyt-
töä. Vetokoukun kiinnittimen suojus on taka-
maskin alaosassa keskellä.
1. Käännä vetokoukun kiinnittimen suojuk-
sen alaosassa olevia kahta lukkokiinni-
kettä 1/4 kierrosta vastapäivään.
HUOMAUTUS:
Aseta lukkokiinnikkeen aukkoon sopiva
työkalu, kuten kolikko, jos tarvitset lisä-
voimaa.
2. Vedä suojuksen alaosaa ulospäin (itseäsi
kohti).
Vetokoukun kiinnittimen suojus
1 – Vetokoukun kiinnittimen suojuksen
kielekkeiden sijainti
2 – Lukkokiinnikkeet
Vetokoukun kiinnittimen suojus
1 – Vetokoukun kiinnittimen suojuksen
kiinnityskielekkeet
2 – Vetokoukun kiinnittimen suojus
3 – Lukkokiinnikkeet
203

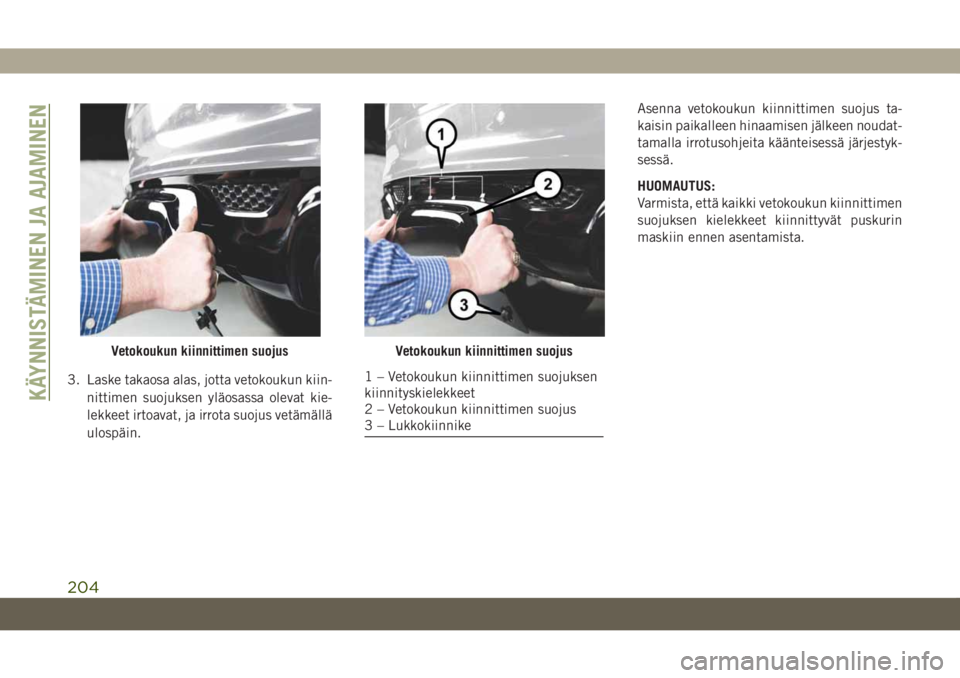

3. Laske takaosa alas, jotta vetokoukun kiin-
nittimen suojuksen yläosassa olevat kie-
lekkeet irtoavat, ja irrota suojus vetämällä
ulospäin.Asenna vetokoukun kiinnittimen suojus ta-
kaisin paikalleen hinaamisen jälkeen noudat-
tamalla irrotusohjeita käänteisessä järjestyk-
sessä.
HUOMAUTUS:
Varmista, että kaikki vetokoukun kiinnittimen
suojuksen kielekkeet kiinnittyvät puskurin
maskiin ennen asentamista.
Vetokoukun kiinnittimen suojusVetokoukun kiinnittimen suojus
1 – Vetokoukun kiinnittimen suojuksen
kiinnityskielekkeet
2 – Vetokoukun kiinnittimen suojus
3 – Lukkokiinnike
KÄYNNISTÄMINEN JA AJAMINEN
204

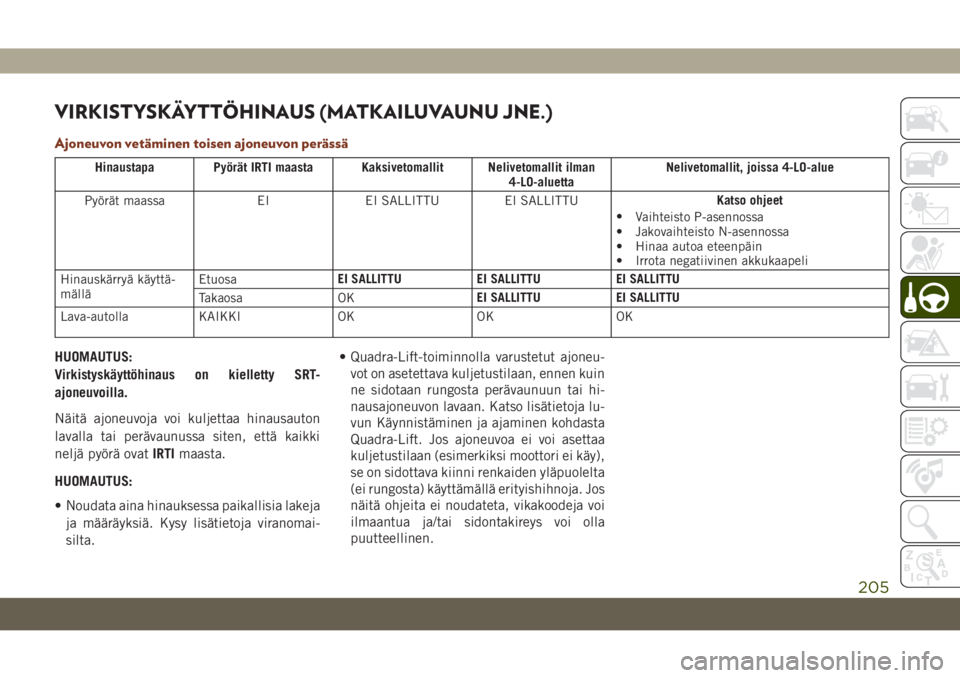

VIRKISTYSKÄYTTÖHINAUS (MATKAILUVAUNU JNE.)
Ajoneuvon vetäminen toisen ajoneuvon perässä
Hinaustapa Pyörät IRTI maasta Kaksivetomallit Nelivetomallit ilman
4-LO-aluettaNelivetomallit, joissa 4-LO-alue
Pyörät maassa EI EI SALLITTU EI SALLITTUKatso ohjeet
•
Vaihteisto P-asennossa
• Jakovaihteisto N-asennossa
• Hinaa autoa eteenpäin
• Irrota negatiivinen akkukaapeli
Hinauskärryä käyttä-
mälläEtuosaEI SALLITTU EI SALLITTU EI SALLITTU
Takaosa OKEI SALLITTU EI SALLITTU
Lava-autolla KAIKKI OK OK OK
HUOMAUTUS:
Virkistyskäyttöhinaus on kielletty SRT-
ajoneuvoilla.
Näitä ajoneuvoja voi kuljettaa hinausauton
lavalla tai perävaunussa siten, että kaikki
neljä pyörä ovatIRTImaasta.
HUOMAUTUS:
• Noudata aina hinauksessa paikallisia lakeja
ja määräyksiä. Kysy lisätietoja viranomai-
silta.• Quadra-Lift-toiminnolla varustetut ajoneu-
vot on asetettava kuljetustilaan, ennen kuin
ne sidotaan rungosta perävaunuun tai hi-
nausajoneuvon lavaan. Katso lisätietoja lu-
vun Käynnistäminen ja ajaminen kohdasta
Quadra-Lift. Jos ajoneuvoa ei voi asettaa
kuljetustilaan (esimerkiksi moottori ei käy),
se on sidottava kiinni renkaiden yläpuolelta
(ei rungosta) käyttämällä erityishihnoja. Jos
näitä ohjeita ei noudateta, vikakoodeja voi
ilmaantua ja/tai sidontakireys voi olla
puutteellinen.
205

Virkistyskäyttöhinaus – kaksivetomallit
ÄLÄ hinaa tätä ajoneuvoa kaikki pyörät maassa.
Tämä vaurioittaa voimansiirtoa.
Kaksivetomallien virkistyskäyttöhinaus on
sallittua VAIN, jos takapyörät ovat IRTI
maasta. Se onnistuu hinauskärryllä tai perä-
vaunulla. Noudata näitä ohjeita hinauskärryä
käytettäessä:
1. Kiinnitä hinauskärry kunnolla vetoautoon
hinauskärryn valmistajan ohjeiden
mukaisesti.
HUOMAUTUS:
Jos autossa on Quadra-Lift-ilmajousitus,
varmista, että käytössä on Normal Ride
Height (Normaali ajokorkeus) -asetus.
2. Aja takapyörät hinauskärryn päälle.
3. Kytke seisontajarru. Aseta vaihde
P-asentoon.
4. Aseta virtalukko OFF (Sammutus)
-asentoon.
5. Kiinnitä takapyörät kunnolla hinauskär-
ryyn hinauskärryn valmistajan ohjeiden
mukaisesti.6. Aseta virtalukko ON/RUN (Virta/ajo)
-tilaan, mutta älä käynnistä moottoria.
7. Varmista, että ohjauspylväs ei ole
lukittuna.
8. Kiinnitä etupyörät suoraan asentoon sopi-
valla, hinauskäyttöön tarkoitetulla
kiinnitysvälineellä.
9. Irrota negatiivinen akkukaapeli ja siirrä se
pois akun navan lähettyviltä.
HUOMAUTUS:
Jos ajoneuvon akku kytketään irti, radion
esiasetukset nollautuvat. Irtikytkentä voi
vaikuttaa myös ajoneuvon muihin asetuk-
siin. Lisäksi jotkin vikakoodit saattavat
aktivoitua. Tällöin MIL-merkkivalo syttyy,
kun akku kytketään uudelleen.
HUOMAUTUS!
Jos ajoneuvoa hinataan niin, että takapyö-
rät ovat maassa, seurauksena on vakavia
vaihteistovaurioita. Uuden ajoneuvon ra-
joitettu takuu ei kata ohjeiden vastaisesta
hinaamisesta aiheutuneita vaurioita.
Virkistyskäyttöhinaus – Quadra-Trac I
(yksinopeuksinen jakovaihteisto),
nelivetomallit
Virkistyskäyttöhinaus on kielletty.Näiden mal-
lien jakovaihteistossa ei ole N-asentoa.
HUOMAUTUS:
Tätä ajoneuvoa voi kuljettaa hinausauton la-
valla tai perävaunussa siten,etteimikään
neljästä pyörästä kosketa maata.
HUOMAUTUS!
Jos tämän ajoneuvon hinaamisessa ei nou-
dateta edellä annettuja ohjeita, seurauk-
sena voi olla vakavia vaihteiston tai jako-
vaihteiston vaurioita. Uuden ajoneuvon
rajoitettu takuu ei kata ohjeiden vastai-
sesta hinaamisesta aiheutuneita vaurioita.
KÄYNNISTÄMINEN JA AJAMINEN
206

Virkistyskäyttöhinaus – Quadra-Trac II- /
Quadra-Drive II -nelivetomallit
Jakovaihteisto on siirrettävä N-asentoon ja
vaihteisto P-asentoon ennen virkistyskäyttö-
hinausta. N-valintapainike sijaitsee jakovaih-
teiston valintakytkimen vieressä. Jakovaih-
teiston valintakytkin voi olla missä tahansa
asennossa, kun jakovaihteisto siirretään
N-asentoon tai pois N-asennosta.
HUOMAUTUS!
• ÄLÄ hinaa nelivetoisia autoja hinauskär-
ryä käyttämällä. Hinaaminen vain kah-
den pyörän ollessa maassa (etu- tai ta-
kapyörät) aiheuttaa vakavia vaihteiston
ja jakovaihteiston vaurioita. Hinaa kaik-
kien neljän pyörän ollessa joko MAASSA
tai IRTI MAASTA (perävaunulla).
• Hinaa autoa vain eteenpäin. Auton hi-
naaminen taaksepäin voi aiheuttaa va-
kavia jakovaihteistovaurioita.
• Vaihteiston on oltava P-asennossa virkis-
tyskäyttöhinauksessa.
• Tee ennen virkistyskäyttöhinauksen
aloittamista osiossa N-asentoon vaihta-
HUOMAUTUS!
minen kuvatut toimenpiteet, jotta voit
olla varma, että jakovaihteisto on täysin
N-asennossa. Muutoin sen sisäosat voi-
vat vaurioitua.
• Jos tämän ajoneuvon hinaamisessa ei
noudateta edellä annettuja ohjeita, seu-
rauksena voi olla vakavia vaihteiston tai
jakovaihteiston vaurioita. Uuden ajoneu-
von rajoitettu takuu ei kata ohjeiden vas-
taisesta hinaamisesta aiheutuneita vau-
rioita.
• Älä käytä ajoneuvossa puskuriin asen-
nettavaa puristusliittimellistä vetoaisaa.
Puskurin etupalkki voi vahingoittua.
Vaihtaminen vapaa-asentoon (N)
VAROITUS!
Jos ajoneuvo jätetään valvomatta, kun ja-
kovaihteisto on N-asennossa eikä seison-
tajarrua ole kytketty, seurauksena voi olla
hengenvaarallisia vammoja. Kun jakovaih-
teisto on N-asennossa, sekä etu- että taka-
vetoakseli on kytketty irti voimansiirtojär-
VAROITUS!
jestelmästä, joten ajoneuvo voi liikkua,
vaikka vaihteisto olisi P-asennossa.
Seisontajarru on kytkettävä aina, kun kul-
jettaja ei ole autossa.
Valmistele ajoneuvo virkistyskäyttöhinausta
varten seuraavien ohjeiden mukaisesti.
HUOMAUTUS!
Näitä ohjeita on noudatettava, jotta var-
mistetaan, että jakovaihteisto on kunnolla
N-asennossa ennen virkistyskäyttöhinauk-
sen aloittamista. Näin estetään ajoneuvon
osien vaurioituminen.
1. Pysäytä ajoneuvo kokonaan tasaiselle
alustalle ja jätä moottori käyntiin.
2. Pidä jarrupoljinta painettuna.
3. Siirrä vaihteenvalitsin N-asentoon.
4. Jos autossa on Quadra-Lift-ilmajousitus,
varmista, että käytössä on Normal Ride
Height (Normaali ajokorkeus) -asetus.
207

5. Paina valintakytkimen vieressä olevaa
upotettua jakovaihteiston N-painiketta
neljä sekuntia kuulakärkikynällä tai vas-
taavalla esineellä. N-symbolin takana
oleva valo vilkkuu. Tämä tarkoittaa, että
N-asentoon vaihtaminen on käynnissä.
Valo lakkaa vilkkumasta ja jää palamaan,
kun vaihto N-asentoon on suoritettu. Mit-
tariston näyttöön tulee viesti FOUR
WHEEL DRIVE SYSTEM IN NEUTRAL
(Nelivetojärjestelmä N-asennossa).
6. Kun vaihto on suoritettu ja N-valo palaa
tasaisesti, vapauta N-painike.
7. Siirrä vaihteenvalitsin R-asentoon.
8. Vapauta jarrupoljin viiden sekunnin ajaksi
ja varmista, ettei ajoneuvo liiku.9. Pidä jarrupoljinta painettuna. Siirrä vaih-
teenvalitsin takaisin N-asentoon.
10. Kytke seisontajarru.
11. Kun vaihteisto ja jakovaihteisto ovat
N-asennossa, pidä ENGINE START/
STOP (Moottorin käynnistys/pysäytys)
-painiketta painettuna, kunnes moottori
sammuu.
12. Aseta vaihteenvalitsin P-asentoon. Va-
pauta jarrupoljin.
13. Paina ENGINE START/STOP (Moottorin
käynnistys/pysäytys) -painiketta kaksi
kertaa (painamatta jarrupoljinta), jotta
virtalukko siirtyy OFF (Sammutus)
-tilaan.
14. Kiinnitä ajoneuvo vetoautoon sopivalla
vetoaisalla.
15. Vapauta seisontajarru.
16. Käännä virtalukko ON/RUN (Virta/ajo)
-asentoon, mutta älä käynnistä
moottoria.
17. Varmista, että ohjauspylväs ei ole
lukittuna.18. Irrota negatiivinen akkukaapeli ja siirrä
se pois akun negatiivisen navan
lähettyviltä.
HUOMAUTUS:
Jos ajoneuvon akku kytketään irti, radion
esiasetukset nollautuvat. Irtikytkentä voi
vaikuttaa myös ajoneuvon muihin asetuk-
siin. Lisäksi jotkin vikakoodit saattavat
aktivoitua. Tällöin MIL-merkkivalo syttyy,
kun akku kytketään uudelleen.
HUOMAUTUS:
• Kohdissa 1–4 annettujen ehtojen on täytyt-
tävä ennen kuin N-painiketta painetaan.
Ehtojen on täytyttävä myös siihen asti, että
vaihto on suoritettu. Jos ehdot eivät täyty
ennen kuin N-painiketta painetaan tai kun
vaihto on jo käynnissä, N-merkkivalo vilk-
kuu jatkuvasti, kunnes kaikki ehdot täytty-
vät tai N-painike vapautetaan.
• Virtalukon on oltava ON/RUN (Virta/ajo)
-asennossa, jotta vaihdon voi tehdä ja jotta
asennon merkkivalot pysyvät toiminnassa.
Jos virtalukko ei ole ON/RUN (Virta/ajo)
-asennossa, vaihtoa ei tehdä eivätkä asen-
non merkkivalot pala tai vilku.
N-kytkin
KÄYNNISTÄMINEN JA AJAMINEN
208
