AVISO!
cinto de segurança de cintura e ombro
destina-se a ser usado em conjunto.
• Em caso de colisão, um cinto de segu-
rança desgastado ou com cortes pode
rasgar-se e deixá-lo sem proteção. Exa-
mine o sistema dos cintos de segurança
periodicamente, verificando a existên-
cia de cortes, desgaste ou partes soltas.
As partes danificadas devem ser substi-
tuídas imediatamente. Não desmonte
nem modifique o sistema de cintos de
segurança. Após uma colisão, os conjun-
tos dos cintos de segurança têm que ser
substituídos.
Instruções de Funcionamento do Cinto de
Segurança de Cintura/Ombro
1. Entre no veículo e feche a porta.
Encoste-se para trás e ajuste o banco.
2. A lâmina de engate do cinto de segurança
encontra-se nas costas do banco dianteiro
e junto do braço no banco traseiro (para
veículos equipados com banco traseiro).
Agarre na lâmina de engate e puxe o cinto
de segurança para fora. Faça deslizar alâmina de engate ao longo da tira do cinto
tanto quanto for necessário para permitir
que o cinto de segurança envolva a sua
cintura.
3. Quando o cinto de segurança estiver ajus-
tado, introduza a lâmina de engate na
fivela até ouvir um estalido.4. Posicione o cinto de segurança de cintura
para que fique bem ajustado e à volta das
ancas, abaixo do abdómen. Para eliminar
a folga da parte do cinto de segurança de
cintura, puxe o cinto de segurança de
ombro. Para alargar o cinto de segurança
de cintura, caso esteja muito apertado,
incline a lâmina de engate e puxe o cinto
de segurança de cintura. Um cinto de
segurança justo reduz o risco de escorre-
gar por baixo do cinto de segurança em
caso de colisão.
5. Posicione o cinto de segurança de ombro
no ombro e peito com o mínimo de folga,
de modo a que fique confortável e não
assente em cima do pescoço. O disposi-
tivo de retração elimina qualquer folga do
cinto de segurança de ombro.
6. Para desapertar o cinto de segurança,
carregue no botão vermelho da fivela. O
cinto de segurança voltará automatica-
mente à posição recolhida. Se necessário,
deslize a lâmina de engate ao longo do
tecido para permitir que o cinto de segu-
rança recolha completamente.
Puxar a lâmina de engate
1 — Cinto de segurança
2 — Fivela do cinto de segurança
129

Procedimento para destorcer o Cinto de
Cintura/Ombro
Utilize o seguinte procedimento para destor-
cer um cinto de segurança de cintura/ombro
torcido.
1. Coloque a lâmina de engate o mais pró-
ximo possível do ponto de fixação.
2. Agarre e torça o cinto de segurança 180°,
a cerca de6a12pol. (15 a 30 cm) acima
da lâmina de engate, para criar uma dobra
que começa imediatamente acima da lâ-
mina de engate.
3. Deslize a lâmina de engate para cima
sobre o tecido dobrado. O tecido dobrado
tem que entrar no entalhe na parte supe-
rior da lâmina de engate.
4. Continue a deslizar a lâmina de engate
para cima até libertar o tecido dobrado e o
cinto de segurança já não estar torcido.
Ponto Superior de Fixação do Cinto de Se-
gurança de Ombro
Nos bancos do condutor e do passageiro
dianteiro exterior, é possível ajustar a parte
superior do cinto de segurança de ombro para
cima ou para baixo, para colocar o cinto de
segurança afastado do seu pescoço. Prima ou
aperte o botão da fixação para libertar a
fixação e desloque-a para cima ou para baixo
até à posição que pretender.Como indicação, se for de estatura baixa em
relação à média, preferirá a fixação do cinto
de segurança de ombro numa posição mais
baixa, e se for mais alto que a maioria,
preferirá a fixação do cinto de segurança de
ombro numa posição mais alta. Depois de
soltar o botão da fixação, experimente
deslocá-la para cima ou para baixo para se
certificar de que está trancada no lugar.
NOTA:
O ponto superior de fixação do cinto de segu-
rança de ombro está equipado com uma
função de ajuste fácil. Esta função permite
que a fixação do cinto de segurança de ombro
possa ser ajustada na posição vertical sem
premir ou apertar o botão de libertação. Para
verificar se a fixação do cinto de segurança
de ombro está fechada, puxe a fixação do
cinto de segurança de ombro para baixo até
este fixar na devida posição.
AVISO!
• A utilização incorreta do cinto de segu-
rança pode causar ferimentos muito
mais graves no caso de colisão. Pode
Fixação ajustável
SEGURANÇA
130

AVISO!
sofrer ferimentos internos ou até mesmo
soltar-se do cinto de segurança. Siga
estas instruções para utilizar o cinto de
segurança de modo seguro e também
para manter os passageiros seguros.
• Posicione o cinto de segurança de om-
bro no ombro e peito com o mínimo de
folga, de modo a que fique confortável e
não assente em cima do pescoço. O
dispositivo de retração elimina qualquer
folga do cinto de segurança de ombro.
• A regulação incorreta do cinto de segu-
rança pode reduzir a eficácia do cinto de
segurança em caso de colisão.
• Efetue sempre todos os ajustes de altura
dos cintos de segurança quando o veí-
culo estiver parado.

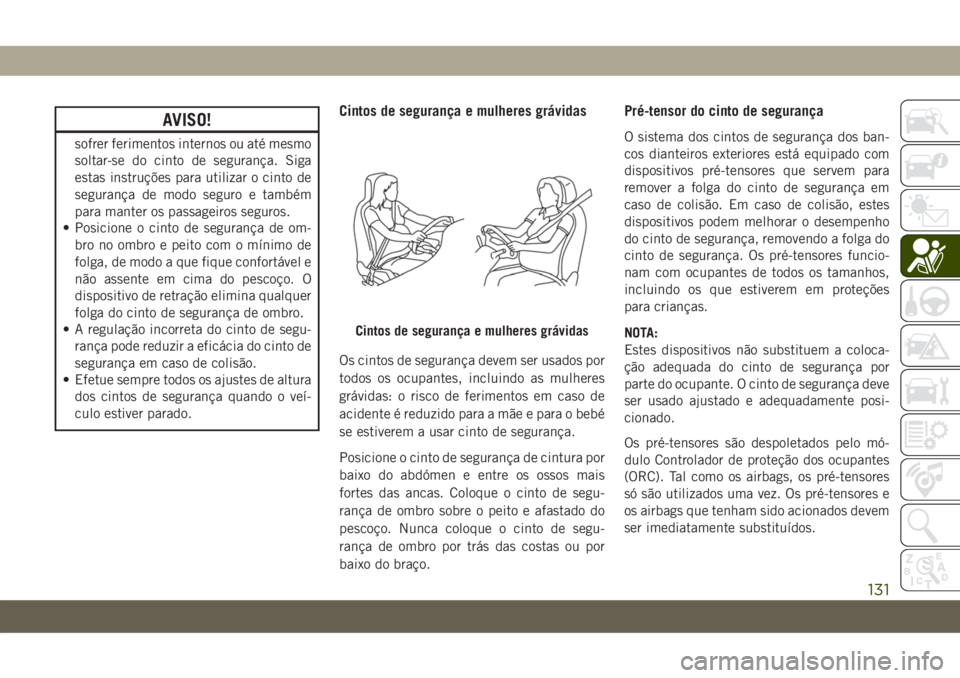

Cintos de segurança e mulheres grávidas
Os cintos de segurança devem ser usados por
todos os ocupantes, incluindo as mulheres
grávidas: o risco de ferimentos em caso de
acidente é reduzido para a mãe e para o bebé
se estiverem a usar cinto de segurança.
Posicione o cinto de segurança de cintura por
baixo do abdómen e entre os ossos mais
fortes das ancas. Coloque o cinto de segu-
rança de ombro sobre o peito e afastado do
pescoço. Nunca coloque o cinto de segu-
rança de ombro por trás das costas ou por
baixo do braço.
Pré-tensor do cinto de segurança
O sistema dos cintos de segurança dos ban-
cos dianteiros exteriores está equipado com
dispositivos pré-tensores que servem para
remover a folga do cinto de segurança em
caso de colisão. Em caso de colisão, estes
dispositivos podem melhorar o desempenho
do cinto de segurança, removendo a folga do
cinto de segurança. Os pré-tensores funcio-
nam com ocupantes de todos os tamanhos,
incluindo os que estiverem em proteções
para crianças.
NOTA:
Estes dispositivos não substituem a coloca-
ção adequada do cinto de segurança por
parte do ocupante. O cinto de segurança deve
ser usado ajustado e adequadamente posi-
cionado.
Os pré-tensores são despoletados pelo mó-
dulo Controlador de proteção dos ocupantes
(ORC). Tal como os airbags, os pré-tensores
só são utilizados uma vez. Os pré-tensores e
os airbags que tenham sido acionados devem
ser imediatamente substituídos.
Cintos de segurança e mulheres grávidas
131

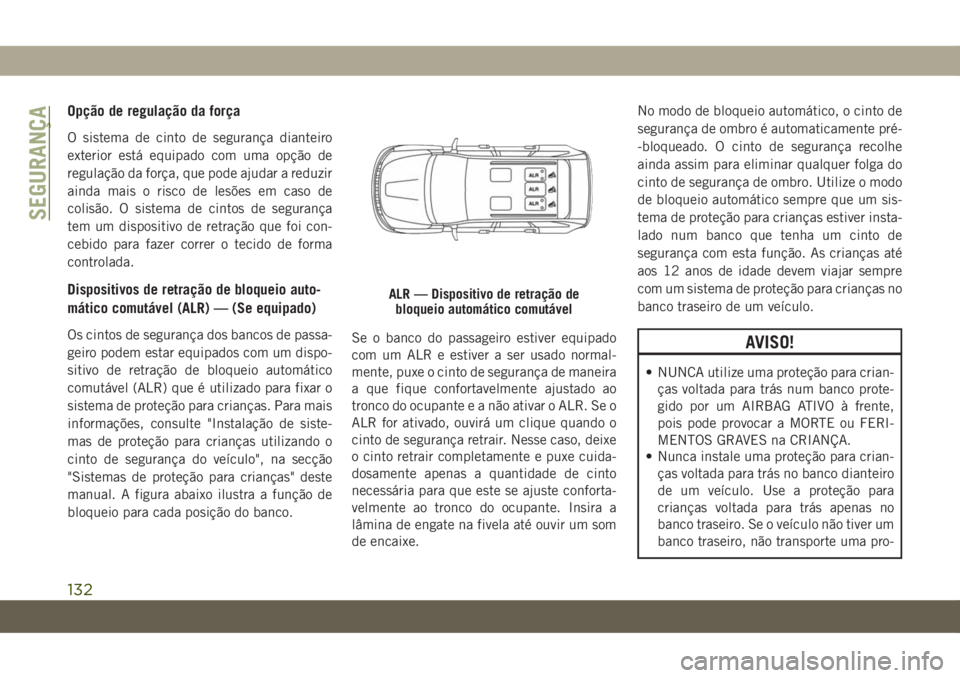

Opção de regulação da força
O sistema de cinto de segurança dianteiro
exterior está equipado com uma opção de
regulação da força, que pode ajudar a reduzir
ainda mais o risco de lesões em caso de
colisão. O sistema de cintos de segurança
tem um dispositivo de retração que foi con-
cebido para fazer correr o tecido de forma
controlada.
Dispositivos de retração de bloqueio auto-
mático comutável (ALR) — (Se equipado)
Os cintos de segurança dos bancos de passa-
geiro podem estar equipados com um dispo-
sitivo de retração de bloqueio automático
comutável (ALR) que é utilizado para fixar o
sistema de proteção para crianças. Para mais
informações, consulte "Instalação de siste-
mas de proteção para crianças utilizando o
cinto de segurança do veículo", na secção
"Sistemas de proteção para crianças" deste
manual. A figura abaixo ilustra a função de
bloqueio para cada posição do banco.Se o banco do passageiro estiver equipado
com um ALR e estiver a ser usado normal-
mente, puxe o cinto de segurança de maneira
a que fique confortavelmente ajustado ao
tronco do ocupante e a não ativar o ALR. Se o
ALR for ativado, ouvirá um clique quando o
cinto de segurança retrair. Nesse caso, deixe
o cinto retrair completamente e puxe cuida-
dosamente apenas a quantidade de cinto
necessária para que este se ajuste conforta-
velmente ao tronco do ocupante. Insira a
lâmina de engate na fivela até ouvir um som
de encaixe.No modo de bloqueio automático, o cinto de
segurança de ombro é automaticamente pré-
-bloqueado. O cinto de segurança recolhe
ainda assim para eliminar qualquer folga do
cinto de segurança de ombro. Utilize o modo
de bloqueio automático sempre que um sis-
tema de proteção para crianças estiver insta-
lado num banco que tenha um cinto de
segurança com esta função. As crianças até
aos 12 anos de idade devem viajar sempre
com um sistema de proteção para crianças no

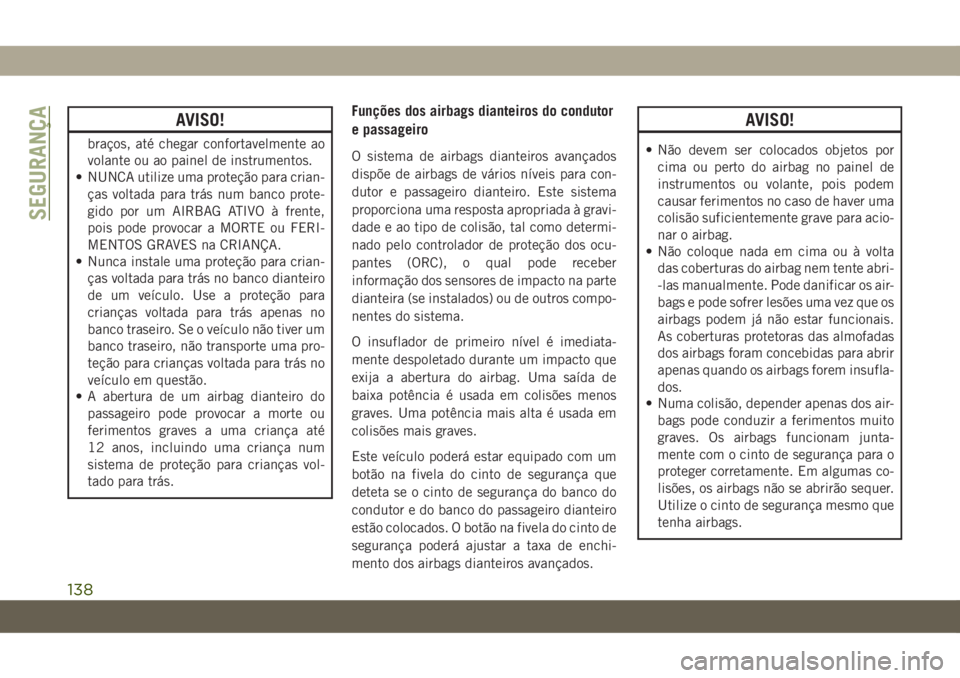

banco traseiro de um veículo.AVISO!
• NUNCA utilize uma proteção para crian-
ças voltada para trás num banco prote-
gido por um AIRBAG ATIVO à frente,
pois pode provocar a MORTE ou FERI-
MENTOS GRAVES na CRIANÇA.
• Nunca instale uma proteção para crian-
ças voltada para trás no banco dianteiro
de um veículo. Use a proteção para
crianças voltada para trás apenas no
banco traseiro. Se o veículo não tiver um
banco traseiro, não transporte uma pro-
ALR — Dispositivo de retração de
bloqueio automático comutável
SEGURANÇA
132

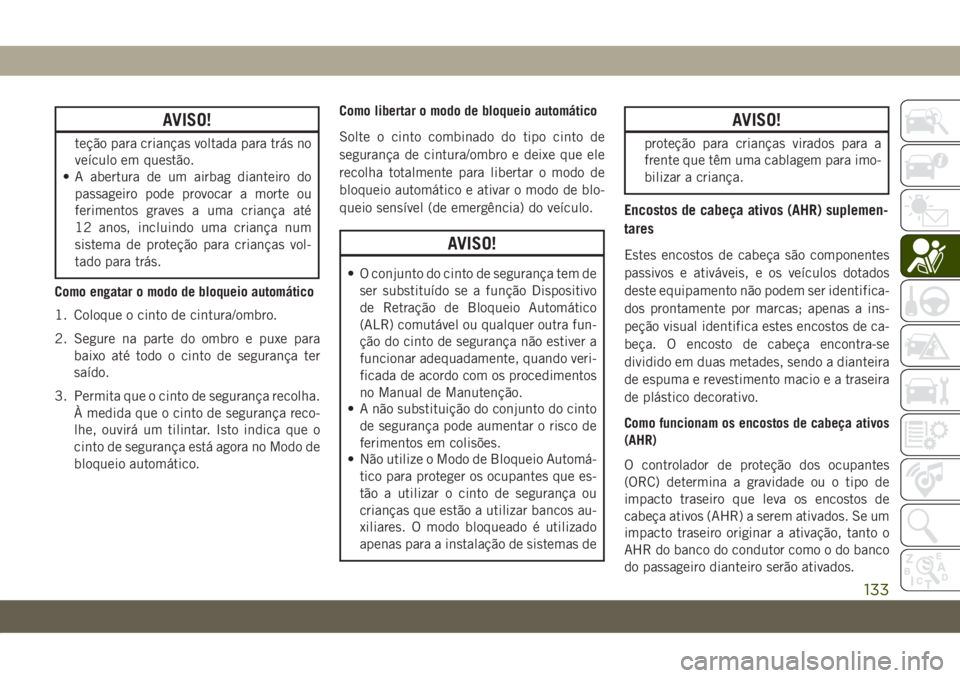

AVISO!
teção para crianças voltada para trás no
veículo em questão.
• A abertura de um airbag dianteiro do
passageiro pode provocar a morte ou
ferimentos graves a uma criança até
12 anos, incluindo uma criança num
sistema de proteção para crianças vol-
tado para trás.
Como engatar o modo de bloqueio automático
1. Coloque o cinto de cintura/ombro.
2. Segure na parte do ombro e puxe para
baixo até todo o cinto de segurança ter
saído.
3. Permita que o cinto de segurança recolha.
À medida que o cinto de segurança reco-
lhe, ouvirá um tilintar. Isto indica que o
cinto de segurança está agora no Modo de
bloqueio automático.Como libertar o modo de bloqueio automático
Solte o cinto combinado do tipo cinto de
segurança de cintura/ombro e deixe que ele
recolha totalmente para libertar o modo de
bloqueio automático e ativar o modo de blo-
queio sensível (de emergência) do veículo.
AVISO!
• O conjunto do cinto de segurança tem de
ser substituído se a função Dispositivo
de Retração de Bloqueio Automático
(ALR) comutável ou qualquer outra fun-
ção do cinto de segurança não estiver a
funcionar adequadamente, quando veri-
ficada de acordo com os procedimentos
no Manual de Manutenção.
• A não substituição do conjunto do cinto
de segurança pode aumentar o risco de
ferimentos em colisões.
• Não utilize o Modo de Bloqueio Automá-
tico para proteger os ocupantes que es-
tão a utilizar o cinto de segurança ou
crianças que estão a utilizar bancos au-
xiliares. O modo bloqueado é utilizado
apenas para a instalação de sistemas de
AVISO!
proteção para crianças virados para a
frente que têm uma cablagem para imo-
bilizar a criança.
Encostos de cabeça ativos (AHR) suplemen-
tares
Estes encostos de cabeça são componentes
passivos e ativáveis, e os veículos dotados
deste equipamento não podem ser identifica-
dos prontamente por marcas; apenas a ins-
peção visual identifica estes encostos de ca-
beça. O encosto de cabeça encontra-se
dividido em duas metades, sendo a dianteira
de espuma e revestimento macio e a traseira
de plástico decorativo.
Como funcionam os encostos de cabeça ativos
(AHR)
O controlador de proteção dos ocupantes
(ORC) determina a gravidade ou o tipo de
impacto traseiro que leva os encostos de
cabeça ativos (AHR) a serem ativados. Se um
impacto traseiro originar a ativação, tanto o
AHR do banco do condutor como o do banco
do passageiro dianteiro serão ativados.
133

Quando os AHR forem ativados num impacto
traseiro, a metade dianteira do encosto de
cabeça estende-se para a frente, de modo a
minimizar a folga entre a parte de trás da
cabeça do ocupante e o AHR. Este sistema
foi concebido para ajudar a evitar ou a reduzir
a gravidade dos ferimentos do condutor e do
passageiro dianteiro em determinados tipos
de impactos traseiros.
NOTA:
Os Encostos de cabeça ativos (AHR) podem
ou não ser ativados em caso de impacto
frontal ou lateral. Contudo, se durante um
impacto frontal ocorrer um impacto traseiro
secundário, o AHR pode ser ativado com base
na gravidade e no tipo de impacto.Componentes dos encostos de cabeça ativos
(AHR):AVISO!
• Nenhum dos ocupantes, incluindo o
condutor, deve conduzir um veículo ou
sentar-se num dos bancos do veículo até
os encostos de cabeça estarem devida-
mente posicionados, de modo a minimi-
zar o risco de lesões cervicais em caso
de colisão.
• Não coloque nada em cima da parte
superior de um encosto de cabeça ativo,
como por exemplo casacos, coberturas
de bancos ou leitores de DVD portáteis.
Objetos deste tipo podem interferir com
o funcionamento do encosto de cabeça
ativo em situações de colisão, o que
pode provocar ferimentos graves ou
morte.
• Os encostos de cabeça ativos podem ser
acionados se forem atingidos por al-
guma coisa, como uma mão, um pé ou
carga solta. Para evitar o acionamento
acidental do encosto de cabeça ativo,
assegure-se de que toda a carga está
bem presa, pois carga que esteja solta
pode entrar em contacto com o encosto
Componentes do encosto de cabeça ativo
(AHR)
1 — Metade dianteira do encosto de
cabeça (espuma e revestimento macio)
2 — Metade traseira do encosto de ca-
beça (proteção traseira de plástico de-
corativo)
3 — Tubos guia do encosto de cabeça
4 — Costas do banco
SEGURANÇA
134

AVISO!
de cabeça ativo nas travagens bruscas.
Não cumprir com este aviso pode dar
origem a ferimentos se o encosto de
cabeça ativo for acionado.
NOTA:
Para obter mais informações sobre o ajusta-
mento e o posicionamento corretos dos en-
costos de cabeça, consulte "Encostos de ca-
beça", em "Conhecer o veículo".Reposição dos encostos de cabeça ativos (AHR)
Se os encostos de cabeça ativos forem acio-
nados durante uma colisão, a metade dian-
teira do encosto de cabeça é estendida para a
frente e separada da metade traseira do en-
costo de cabeça (ver imagem). Não conduza o
veículo depois de os AHR terem sido aciona-
dos. O encosto de cabeça deve ser reposto na
posição original para melhor proteger o ocu-
pante contra todos os tipos de colisões. Um
concessionário autorizado FCA deve repor os
AHR do banco do condutor e do passageirodianteiro antes de começar a conduzir. A
tentativa de repor os AHR pode resultar em
danos nos AHR que podem prejudicar o seu
funcionamento.
AVISO!
Os AHR ativados nem sempre são a melhor
proteção em todos os tipos de colisões.
Solicite imediatamente a reposição dos
AHR ativados a um concessionário autori-
zado.
Sistemas de proteção suplementares
(SRS)
Algumas das funções de segurança descritas
nesta secção podem ser equipamento de sé-
rie em alguns modelos, ou podem ser equi-
pamento opcional noutros. Em caso de dú-
vida, pergunte a um concessionário
autorizado.
O sistema de airbags deve estar preparado
para o proteger numa colisão. O controlador
de proteção dos ocupantes (ORC) vigia os

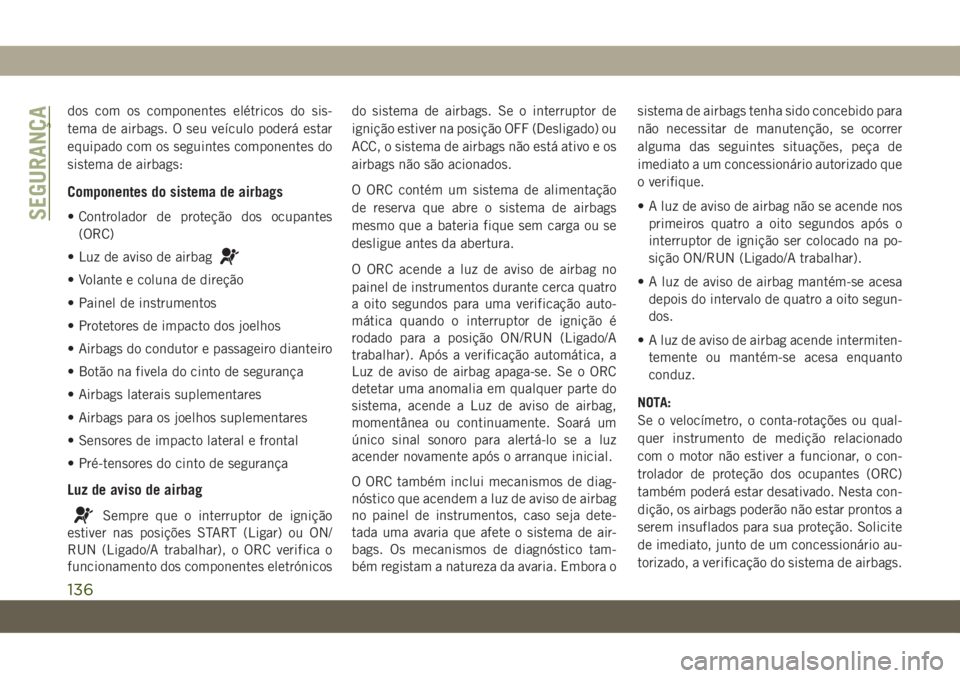

circuitos internos e fios interligados associa-Encosto de cabeça ativo (AHR) ativado
135

dos com os componentes elétricos do sis-
tema de airbags. O seu veículo poderá estar
equipado com os seguintes componentes do
sistema de airbags:
Componentes do sistema de airbags
• Controlador de proteção dos ocupantes
(ORC)
• Luz de aviso de airbag
• Volante e coluna de direção
• Painel de instrumentos
• Protetores de impacto dos joelhos
• Airbags do condutor e passageiro dianteiro
• Botão na fivela do cinto de segurança
• Airbags laterais suplementares
• Airbags para os joelhos suplementares
• Sensores de impacto lateral e frontal
• Pré-tensores do cinto de segurança
Luz de aviso de airbag
Sempre que o interruptor de ignição
estiver nas posições START (Ligar) ou ON/
RUN (Ligado/A trabalhar), o ORC verifica o
funcionamento dos componentes eletrónicosdo sistema de airbags. Se o interruptor de
ignição estiver na posição OFF (Desligado) ou
ACC, o sistema de airbags não está ativo e os
airbags não são acionados.
O ORC contém um sistema de alimentação
de reserva que abre o sistema de airbags
mesmo que a bateria fique sem carga ou se
desligue antes da abertura.
O ORC acende a luz de aviso de airbag no
painel de instrumentos durante cerca quatro
a oito segundos para uma verificação auto-
mática quando o interruptor de ignição é
rodado para a posição ON/RUN (Ligado/A
trabalhar). Após a verificação automática, a
Luz de aviso de airbag apaga-se. Se o ORC
detetar uma anomalia em qualquer parte do
sistema, acende a Luz de aviso de airbag,
momentânea ou continuamente. Soará um
único sinal sonoro para alertá-lo se a luz
acender novamente após o arranque inicial.
O ORC também inclui mecanismos de diag-
nóstico que acendem a luz de aviso de airbag
no painel de instrumentos, caso seja dete-
tada uma avaria que afete o sistema de air-
bags. Os mecanismos de diagnóstico tam-
bém registam a natureza da avaria. Embora osistema de airbags tenha sido concebido para
não necessitar de manutenção, se ocorrer
alguma das seguintes situações, peça de
imediato a um concessionário autorizado que
o verifique.
• A luz de aviso de airbag não se acende nos
primeiros quatro a oito segundos após o
interruptor de ignição ser colocado na po-
sição ON/RUN (Ligado/A trabalhar).
• A luz de aviso de airbag mantém-se acesa
depois do intervalo de quatro a oito segun-
dos.
• A luz de aviso de airbag acende intermiten-
temente ou mantém-se acesa enquanto
conduz.
NOTA:
Se o velocímetro, o conta-rotações ou qual-
quer instrumento de medição relacionado
com o motor não estiver a funcionar, o con-
trolador de proteção dos ocupantes (ORC)
também poderá estar desativado. Nesta con-
dição, os airbags poderão não estar prontos a
serem insuflados para sua proteção. Solicite
de imediato, junto de um concessionário au-
torizado, a verificação do sistema de airbags.
SEGURANÇA
136

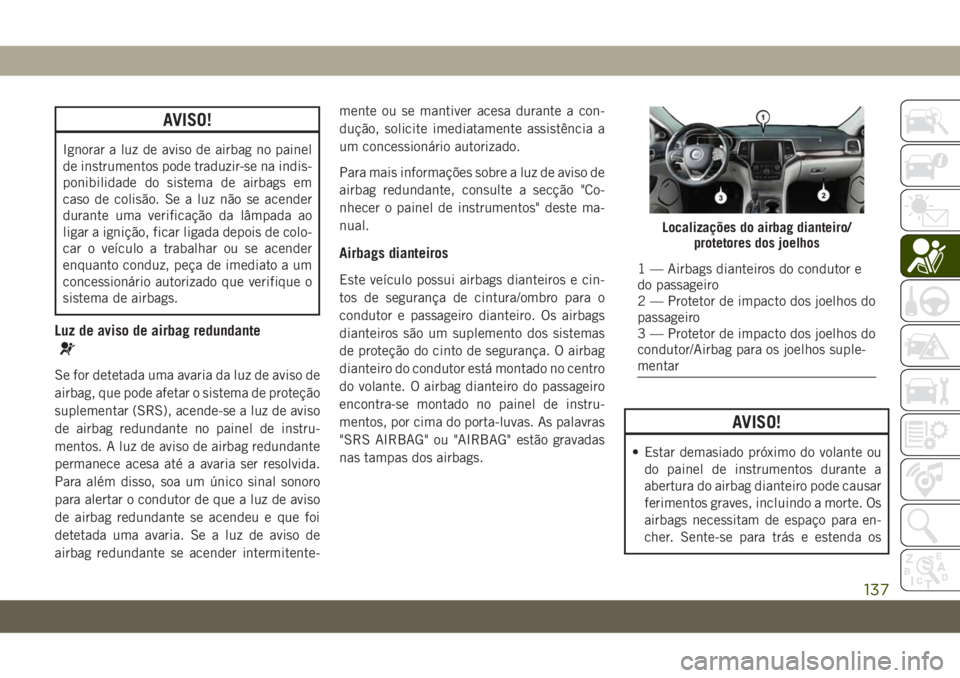

AVISO!
Ignorar a luz de aviso de airbag no painel
de instrumentos pode traduzir-se na indis-
ponibilidade do sistema de airbags em
caso de colisão. Se a luz não se acender
durante uma verificação da lâmpada ao
ligar a ignição, ficar ligada depois de colo-
car o veículo a trabalhar ou se acender
enquanto conduz, peça de imediato a um
concessionário autorizado que verifique o
sistema de airbags.
Luz de aviso de airbag redundante
Se for detetada uma avaria da luz de aviso de
airbag, que pode afetar o sistema de proteção
suplementar (SRS), acende-se a luz de aviso
de airbag redundante no painel de instru-
mentos. A luz de aviso de airbag redundante
permanece acesa até a avaria ser resolvida.
Para além disso, soa um único sinal sonoro
para alertar o condutor de que a luz de aviso
de airbag redundante se acendeu e que foi
detetada uma avaria. Se a luz de aviso de
airbag redundante se acender intermitente-mente ou se mantiver acesa durante a con-
dução, solicite imediatamente assistência a
um concessionário autorizado.
Para mais informações sobre a luz de aviso de
airbag redundante, consulte a secção "Co-
nhecer o painel de instrumentos" deste ma-
nual.
Airbags dianteiros
Este veículo possui airbags dianteiros e cin-
tos de segurança de cintura/ombro para o
condutor e passageiro dianteiro. Os airbags
dianteiros são um suplemento dos sistemas
de proteção do cinto de segurança. O airbag
dianteiro do condutor está montado no centro
do volante. O airbag dianteiro do passageiro
encontra-se montado no painel de instru-
mentos, por cima do porta-luvas. As palavras
"SRS AIRBAG" ou "AIRBAG" estão gravadas
nas tampas dos airbags.
AVISO!
• Estar demasiado próximo do volante ou
do painel de instrumentos durante a
abertura do airbag dianteiro pode causar
ferimentos graves, incluindo a morte. Os
airbags necessitam de espaço para en-
cher. Sente-se para trás e estenda os
Localizações do airbag dianteiro/
protetores dos joelhos
1 — Airbags dianteiros do condutor e
do passageiro
2 — Protetor de impacto dos joelhos do
passageiro
3 — Protetor de impacto dos joelhos do
condutor/Airbag para os joelhos suple-
mentar
137

AVISO!
braços, até chegar confortavelmente ao
volante ou ao painel de instrumentos.
• NUNCA utilize uma proteção para crian-
ças voltada para trás num banco prote-
gido por um AIRBAG ATIVO à frente,
pois pode provocar a MORTE ou FERI-
MENTOS GRAVES na CRIANÇA.
• Nunca instale uma proteção para crian-
ças voltada para trás no banco dianteiro
de um veículo. Use a proteção para
crianças voltada para trás apenas no
banco traseiro. Se o veículo não tiver um
banco traseiro, não transporte uma pro-
teção para crianças voltada para trás no
veículo em questão.
• A abertura de um airbag dianteiro do
passageiro pode provocar a morte ou
ferimentos graves a uma criança até
12 anos, incluindo uma criança num
sistema de proteção para crianças vol-
tado para trás.
Funções dos airbags dianteiros do condutor
e passageiro
O sistema de airbags dianteiros avançados
dispõe de airbags de vários níveis para con-
dutor e passageiro dianteiro. Este sistema
proporciona uma resposta apropriada à gravi-
dade e ao tipo de colisão, tal como determi-
nado pelo controlador de proteção dos ocu-
pantes (ORC), o qual pode receber
informação dos sensores de impacto na parte
dianteira (se instalados) ou de outros compo-
nentes do sistema.
O insuflador de primeiro nível é imediata-
mente despoletado durante um impacto que
exija a abertura do airbag. Uma saída de
baixa potência é usada em colisões menos
graves. Uma potência mais alta é usada em
colisões mais graves.
Este veículo poderá estar equipado com um
botão na fivela do cinto de segurança que
deteta se o cinto de segurança do banco do
condutor e do banco do passageiro dianteiro
estão colocados. O botão na fivela do cinto de
segurança poderá ajustar a taxa de enchi-
mento dos airbags dianteiros avançados.
AVISO!
• Não devem ser colocados objetos por
cima ou perto do airbag no painel de
instrumentos ou volante, pois podem
causar ferimentos no caso de haver uma
colisão suficientemente grave para acio-
nar o airbag.
• Não coloque nada em cima ou à volta
das coberturas do airbag nem tente abri-
-las manualmente. Pode danificar os air-
bags e pode sofrer lesões uma vez que os
airbags podem já não estar funcionais.
As coberturas protetoras das almofadas
dos airbags foram concebidas para abrir
apenas quando os airbags forem insufla-
dos.
• Numa colisão, depender apenas dos air-
bags pode conduzir a ferimentos muito
graves. Os airbags funcionam junta-
mente com o cinto de segurança para o
proteger corretamente. Em algumas co-
lisões, os airbags não se abrirão sequer.
Utilize o cinto de segurança mesmo que
tenha airbags.
SEGURANÇA
138
