JEEP GRAND CHEROKEE 2021 Návod k použití a údržbě (in Czech)
Manufacturer: JEEP, Model Year: 2021, Model line: GRAND CHEROKEE, Model: JEEP GRAND CHEROKEE 2021Pages: 424, velikost PDF: 7.2 MB
Page 261 of 424

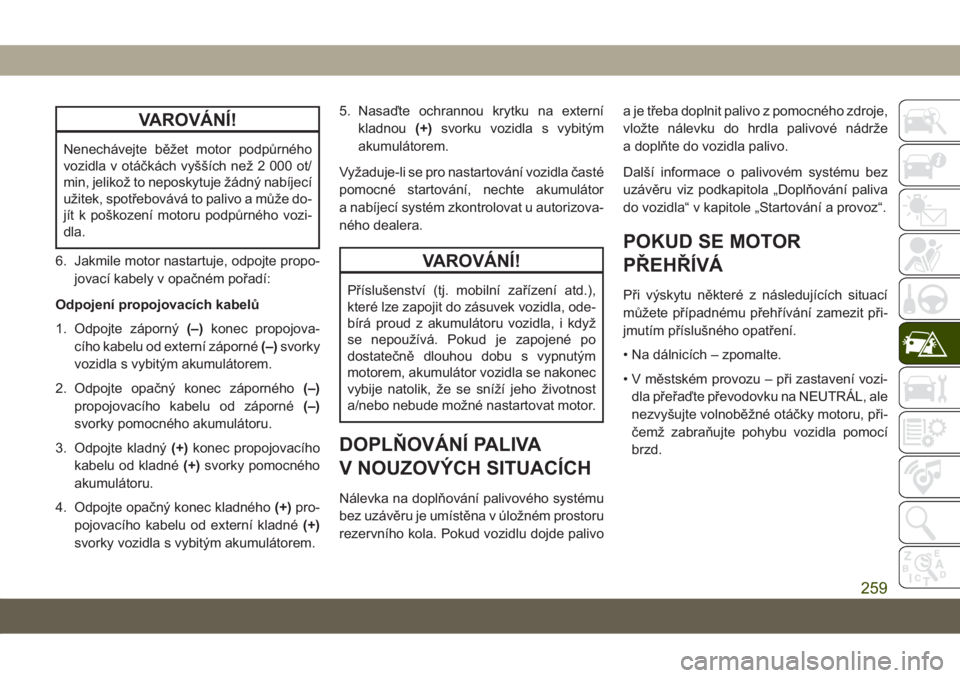

VAROVÁNÍ!
Nenechávejte běžet motor podpůrného
vozidla v otáčkách vyšších než 2 000 ot/
min, jelikož to neposkytuje žádný nabíjecí
užitek, spotřebovává to palivo a může do-
jít k poškození motoru podpůrného vozi-
dla.
6. Jakmile motor nastartuje, odpojte propo-
jovací kabely v opačném pořadí:
Odpojení propojovacích kabelů
1. Odpojte záporný(–)konec propojova-
cího kabelu od externí záporné(–)svorky
vozidla s vybitým akumulátorem.
2. Odpojte opačný konec záporného(–)
propojovacího kabelu od záporné(–)
svorky pomocného akumulátoru.
3. Odpojte kladný(+)konec propojovacího
kabelu od kladné(+)svorky pomocného
akumulátoru.
4. Odpojte opačný konec kladného(+)pro-
pojovacího kabelu od externí kladné(+)
svorky vozidla s vybitým akumulátorem.5. Nasaďte ochrannou krytku na externí
kladnou(+)svorku vozidla s vybitým
akumulátorem.
Vyžaduje-li se pro nastartování vozidla časté
pomocné startování, nechte akumulátor
a nabíjecí systém zkontrolovat u autorizova-
ného dealera.
VAROVÁNÍ!
Příslušenství (tj. mobilní zařízení atd.),
které lze zapojit do zásuvek vozidla, ode-
bírá proud z akumulátoru vozidla, i když
se nepoužívá. Pokud je zapojené po
dostatečně dlouhou dobu s vypnutým
motorem, akumulátor vozidla se nakonec
vybije natolik, že se sníží jeho životnost
a/nebo nebude možné nastartovat motor.
DOPLŇOVÁNÍ PALIVA
V NOUZOVÝCH SITUACÍCH
Nálevka na doplňování palivového systému
bez uzávěru je umístěna v úložném prostoru
rezervního kola. Pokud vozidlu dojde palivoa je třeba doplnit palivo z pomocného zdroje,
vložte nálevku do hrdla palivové nádrže
a doplňte do vozidla palivo.
Další informace o palivovém systému bez
uzávěru viz podkapitola „Doplňování paliva
do vozidla“ v kapitole „Startování a provoz“.
POKUD SE MOTOR
PŘEHŘÍVÁ
Při výskytu některé z následujících situací
můžete případnému přehřívání zamezit při-
jmutím příslušného opatření.
• Na dálnicích – zpomalte.
• V městském provozu – při zastavení vozi-
dla přeřaďte převodovku na NEUTRÁL, ale
nezvyšujte volnoběžné otáčky motoru, při-
čemž zabraňujte pohybu vozidla pomocí
brzd.
259
Page 262 of 424

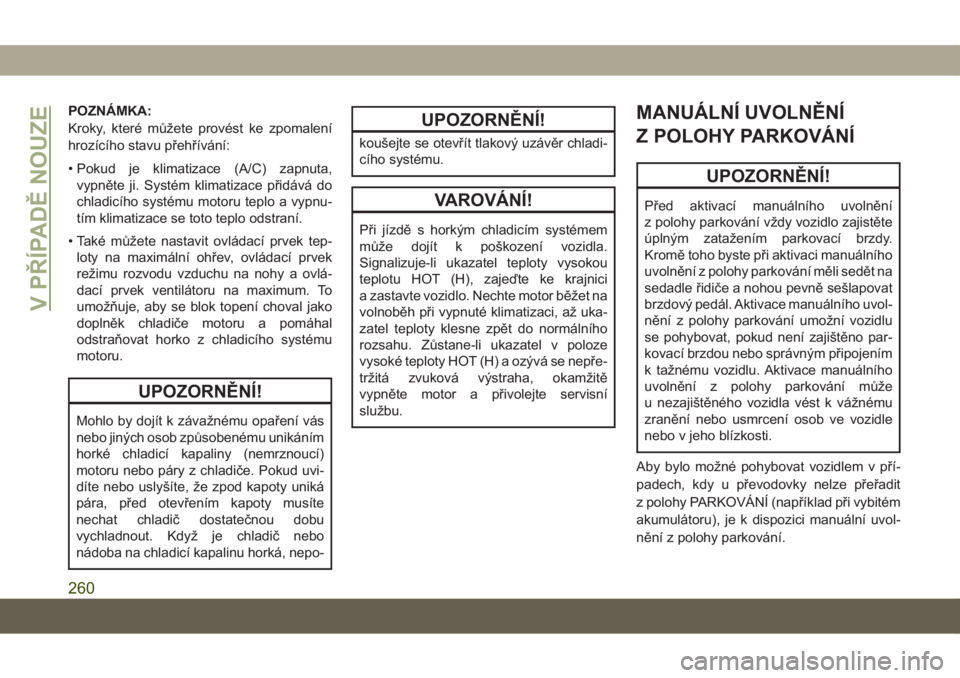

POZNÁMKA:
Kroky, které můžete provést ke zpomalení
hrozícího stavu přehřívání:
• Pokud je klimatizace (A/C) zapnuta,
vypněte ji. Systém klimatizace přidává do
chladicího systému motoru teplo a vypnu-
tím klimatizace se toto teplo odstraní.
• Také můžete nastavit ovládací prvek tep-
loty na maximální ohřev, ovládací prvek
režimu rozvodu vzduchu na nohy a ovlá-
dací prvek ventilátoru na maximum. To
umožňuje, aby se blok topení choval jako
doplněk chladiče motoru a pomáhal
odstraňovat horko z chladicího systému
motoru.
UPOZORNĚNÍ!
Mohlo by dojít k závažnému opaření vás
nebo jiných osob způsobenému unikáním
horké chladicí kapaliny (nemrznoucí)
motoru nebo páry z chladiče. Pokud uvi-
díte nebo uslyšíte, že zpod kapoty uniká
pára, před otevřením kapoty musíte
nechat chladič dostatečnou dobu
vychladnout. Když je chladič nebo
nádoba na chladicí kapalinu horká, nepo-
UPOZORNĚNÍ!
koušejte se otevřít tlakový uzávěr chladi-
cího systému.
VAROVÁNÍ!
Při jízdě s horkým chladicím systémem
může dojít k poškození vozidla.
Signalizuje-li ukazatel teploty vysokou
teplotu HOT (H), zajeďte ke krajnici
a zastavte vozidlo. Nechte motor běžet na
volnoběh při vypnuté klimatizaci, až uka-
zatel teploty klesne zpět do normálního
rozsahu. Zůstane-li ukazatel v poloze
vysoké teploty HOT (H) a ozývá se nepře-
tržitá zvuková výstraha, okamžitě
vypněte motor a přivolejte servisní
službu.
MANUÁLNÍ UVOLNĚNÍ
Z POLOHY PARKOVÁNÍ
UPOZORNĚNÍ!
Před aktivací manuálního uvolnění
z polohy parkování vždy vozidlo zajistěte
úplným zatažením parkovací brzdy.
Kromě toho byste při aktivaci manuálního
uvolnění z polohy parkování měli sedět na
sedadle řidiče a nohou pevně sešlapovat
brzdový pedál. Aktivace manuálního uvol-
nění z polohy parkování umožní vozidlu
se pohybovat, pokud není zajištěno par-
kovací brzdou nebo správným připojením
k tažnému vozidlu. Aktivace manuálního
uvolnění z polohy parkování může
u nezajištěného vozidla vést k vážnému
zranění nebo usmrcení osob ve vozidle
nebo v jeho blízkosti.
Aby bylo možné pohybovat vozidlem v pří-
padech, kdy u převodovky nelze přeřadit
z polohy PARKOVÁNÍ (například při vybitém
akumulátoru), je k dispozici manuální uvol-
nění z polohy parkování.
V PŘÍPADĚ NOUZE
260
Page 263 of 424

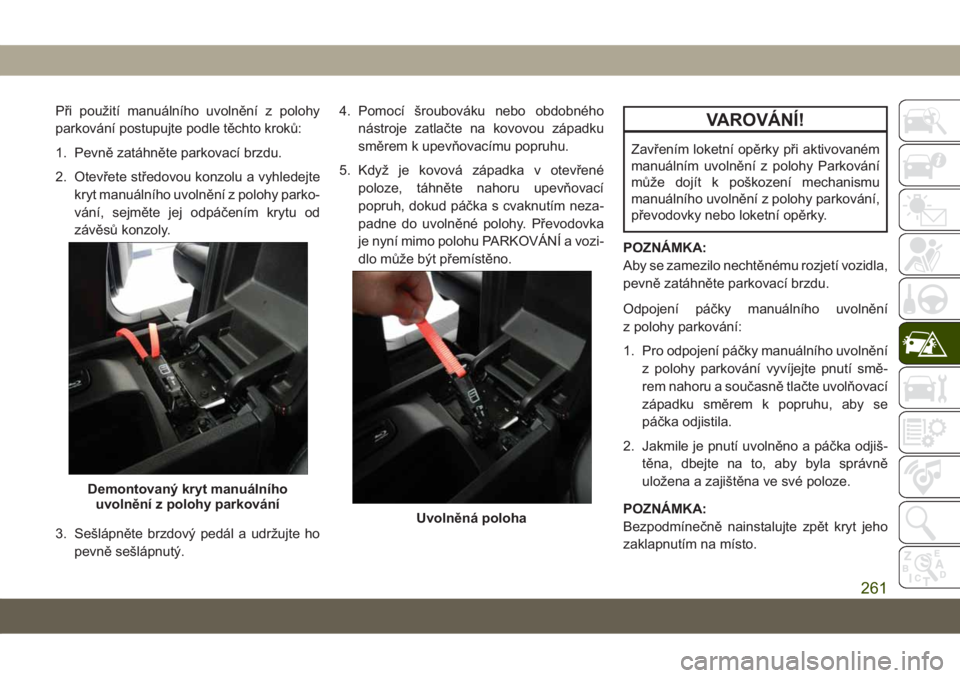

Při použití manuálního uvolnění z polohy
parkování postupujte podle těchto kroků:
1. Pevně zatáhněte parkovací brzdu.
2. Otevřete středovou konzolu a vyhledejte
kryt manuálního uvolnění z polohy parko-
vání, sejměte jej odpáčením krytu od
závěsů konzoly.
3. Sešlápněte brzdový pedál a udržujte ho
pevně sešlápnutý.4. Pomocí šroubováku nebo obdobného
nástroje zatlačte na kovovou západku
směrem k upevňovacímu popruhu.
5. Když je kovová západka v otevřené
poloze, táhněte nahoru upevňovací
popruh, dokud páčka s cvaknutím neza-
padne do uvolněné polohy. Převodovka
je nyní mimo polohu PARKOVÁNÍ a vozi-
dlo může být přemístěno.VAROVÁNÍ!
Zavřením loketní opěrky při aktivovaném
manuálním uvolnění z polohy Parkování
může dojít k poškození mechanismu
manuálního uvolnění z polohy parkování,
převodovky nebo loketní opěrky.
POZNÁMKA:
Aby se zamezilo nechtěnému rozjetí vozidla,
pevně zatáhněte parkovací brzdu.
Odpojení páčky manuálního uvolnění
z polohy parkování:
1. Pro odpojení páčky manuálního uvolnění
z polohy parkování vyvíjejte pnutí smě-
rem nahoru a současně tlačte uvolňovací
západku směrem k popruhu, aby se
páčka odjistila.
2. Jakmile je pnutí uvolněno a páčka odjiš-
těna, dbejte na to, aby byla správně
uložena a zajištěna ve své poloze.
POZNÁMKA:
Bezpodmínečně nainstalujte zpět kryt jeho
zaklapnutím na místo.
Demontovaný kryt manuálního
uvolnění z polohy parkování
Uvolněná poloha
261
Page 264 of 424

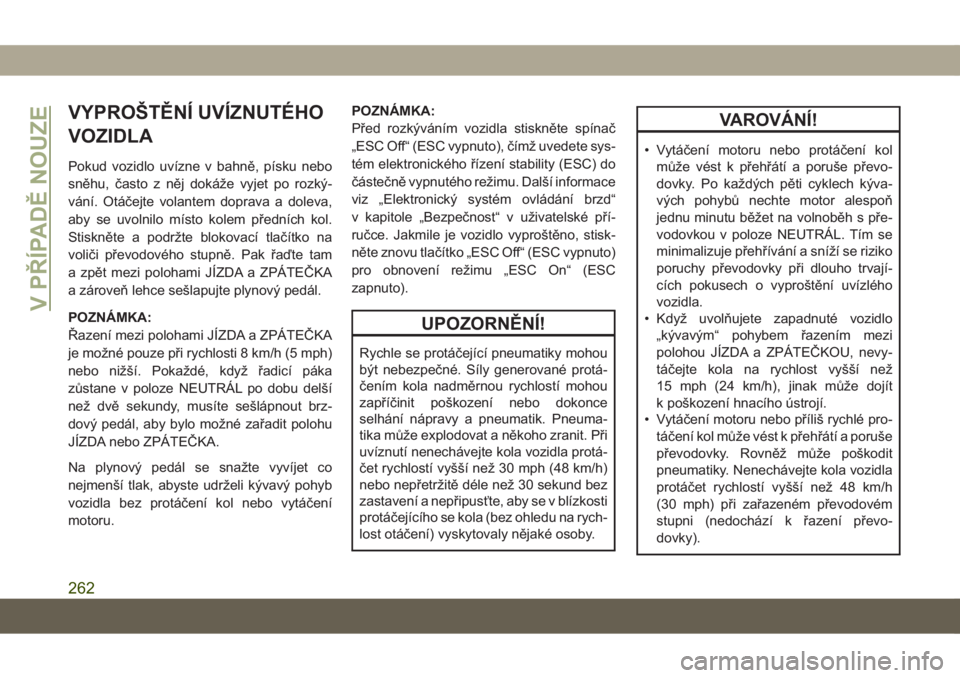

VYPROŠTĚNÍ UVÍZNUTÉHO
VOZIDLA
Pokud vozidlo uvízne v bahně, písku nebo
sněhu, často z něj dokáže vyjet po rozký-
vání. Otáčejte volantem doprava a doleva,
aby se uvolnilo místo kolem předních kol.
Stiskněte a podržte blokovací tlačítko na
voliči převodového stupně. Pak řaďte tam
a zpět mezi polohami JÍZDA a ZPÁTEČKA
a zároveň lehce sešlapujte plynový pedál.
POZNÁMKA:
Řazení mezi polohami JÍZDA a ZPÁTEČKA
je možné pouze při rychlosti 8 km/h (5 mph)
nebo nižší. Pokaždé, když řadicí páka
zůstane v poloze NEUTRÁL po dobu delší
než dvě sekundy, musíte sešlápnout brz-
dový pedál, aby bylo možné zařadit polohu
JÍZDA nebo ZPÁTEČKA.
Na plynový pedál se snažte vyvíjet co
nejmenší tlak, abyste udrželi kývavý pohyb
vozidla bez protáčení kol nebo vytáčení
motoru.POZNÁMKA:
Před rozkýváním vozidla stiskněte spínač
„ESC Off“ (ESC vypnuto), čímž uvedete sys-
tém elektronického řízení stability (ESC) do
částečně vypnutého režimu. Další informace
viz „Elektronický systém ovládání brzd“
v kapitole „Bezpečnost“ v uživatelské pří-
ručce. Jakmile je vozidlo vyproštěno, stisk-
něte znovu tlačítko „ESC Off“ (ESC vypnuto)
pro obnovení režimu „ESC On“ (ESC
zapnuto).
UPOZORNĚNÍ!
Rychle se protáčející pneumatiky mohou
být nebezpečné. Síly generované protá-
čením kola nadměrnou rychlostí mohou
zapříčinit poškození nebo dokonce
selhání nápravy a pneumatik. Pneuma-
tika může explodovat a někoho zranit. Při
uvíznutí nenechávejte kola vozidla protá-
čet rychlostí vyšší než 30 mph (48 km/h)
nebo nepřetržitě déle než 30 sekund bez
zastavení a nepřipusťte, aby se v blízkosti
protáčejícího se kola (bez ohledu na rych-
lost otáčení) vyskytovaly nějaké osoby.
VAROVÁNÍ!
• Vytáčení motoru nebo protáčení kol
může vést k přehřátí a poruše převo-
dovky. Po každých pěti cyklech kýva-
vých pohybů nechte motor alespoň
jednu minutu běžet na volnoběh s pře-
vodovkou v poloze NEUTRÁL. Tím se
minimalizuje přehřívání a sníží se riziko
poruchy převodovky při dlouho trvají-
cích pokusech o vyproštění uvízlého
vozidla.
• Když uvolňujete zapadnuté vozidlo
„kývavým“ pohybem řazením mezi
polohou JÍZDA a ZPÁTEČKOU, nevy-
táčejte kola na rychlost vyšší než
15 mph (24 km/h), jinak může dojít
k poškození hnacího ústrojí.
• Vytáčení motoru nebo příliš rychlé pro-
táčení kol může vést k přehřátí a poruše
převodovky. Rovněž může poškodit
pneumatiky. Nenechávejte kola vozidla
protáčet rychlostí vyšší než 48 km/h
(30 mph) při zařazeném převodovém
stupni (nedochází k řazení převo-
dovky).
V PŘÍPADĚ NOUZE
262
Page 265 of 424

ODTAH NEPOJÍZDNÉHO
VOZIDLA
Tato část popisuje postupy pro tažení nepo-
jízdného vozidla pomocí odtahového ser-
visu. Pokud jsou převodovka a hnací ústrojí
funkční, mohou být také odtahována nepo-
jízdná vozidla podle pokynů v podkapitole
„Rekreační tažení“ v kapitole „Startování
a provoz“ v uživatelské příručce.POZNÁMKA:
Vozidla vybavená systémem Quadra-Lift se
musí před jejich uvázáním (za karoserii) na
přívěs nebo nákladní vůz s valníkem uvést
do režimu Transport (Přeprava). Další infor-
mace naleznete v kapitole o systému
Quadra-Lift. Pokud nelze vozidlo uvést do
režimu Transport (Přeprava) (napříkladnebude pracovat motor), je nutné připevnit
uvazovací prvky přes pneumatiky pomocí
speciálních sítí pro uvazování pneumatik.
Nedodržení těchto pokynů může způsobit
nastavení chybových kódů a/nebo způsobit
ztrátu správného napnutí uvazovacích
prvků.
263
Page 266 of 424

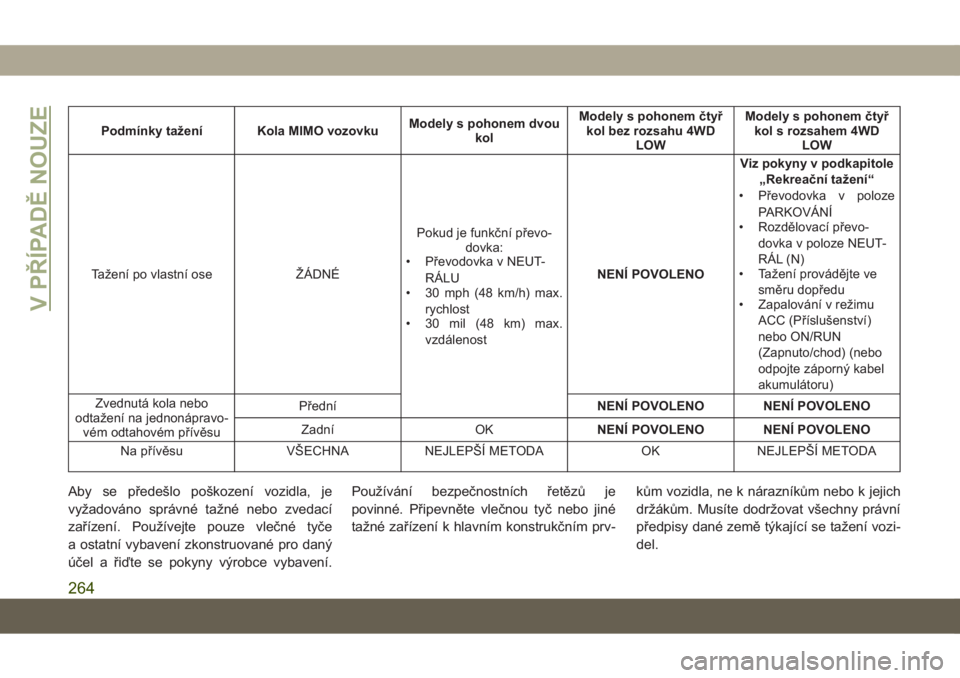

Podmínky tažení Kola MIMO vozovkuModely s pohonem dvou
kolModely s pohonem čtyř
kol bez rozsahu 4WD
LOWModely s pohonem čtyř
kol s rozsahem 4WD
LOW
Tažení po vlastní ose ŽÁDNÉPokud je funkční převo-
dovka:
• Převodovka v NEUT-
RÁLU
• 30 mph (48 km/h) max.
rychlost
• 30 mil (48 km) max.
vzdálenostNENÍ POVOLENOViz pokyny v podkapitole
„Rekreační tažení“
• Převodovka v poloze
PARKOVÁNÍ
• Rozdělovací převo-
dovka v poloze NEUT-
RÁL (N)
• Tažení provádějte ve
směru dopředu
• Zapalování v režimu
ACC (Příslušenství)
nebo ON/RUN
(Zapnuto/chod) (nebo
odpojte záporný kabel
akumulátoru)
Zvednutá kola nebo
odtažení na jednonápravo-
vém odtahovém přívěsuPředníNENÍ POVOLENO NENÍ POVOLENO
Zadní OKNENÍ POVOLENO NENÍ POVOLENO
Na přívěsu VŠECHNA NEJLEPŠÍ METODA OK NEJLEPŠÍ METODA
Aby se předešlo poškození vozidla, je
vyžadováno správné tažné nebo zvedací
zařízení. Používejte pouze vlečné tyče
a ostatní vybavení zkonstruované pro daný
účel a řiďte se pokyny výrobce vybavení.Používání bezpečnostních řetězů je
povinné. Připevněte vlečnou tyč nebo jiné
tažné zařízení k hlavním konstrukčním prv-kům vozidla, ne k nárazníkům nebo k jejich
držákům. Musíte dodržovat všechny právní
předpisy dané země týkající se tažení vozi-
del.
V PŘÍPADĚ NOUZE
264

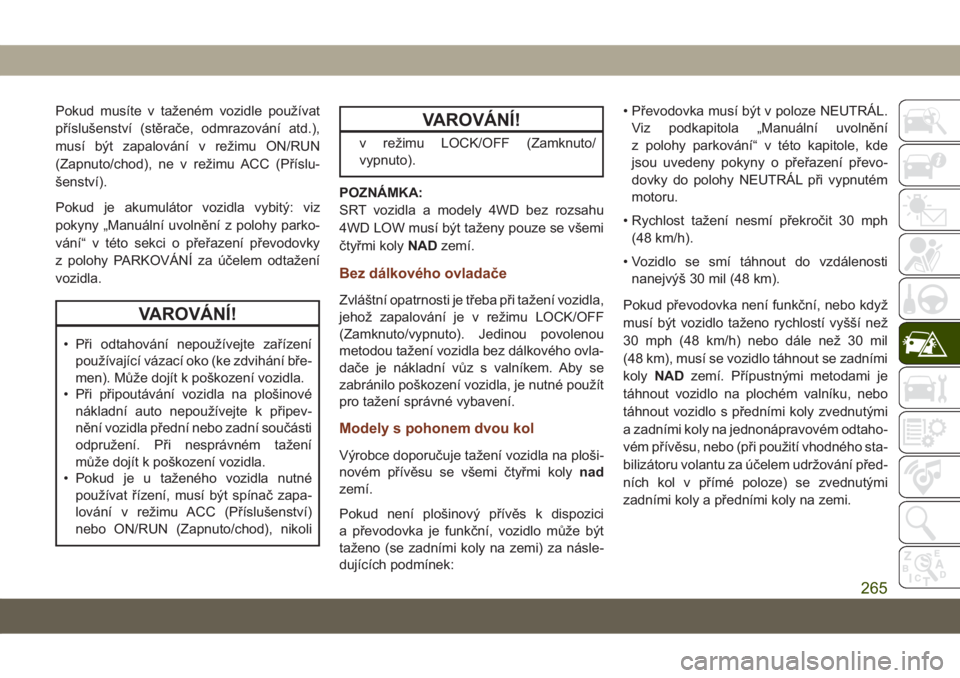

Page 267 of 424

Pokud musíte v taženém vozidle používat
příslušenství (stěrače, odmrazování atd.),
musí být zapalování v režimu ON/RUN
(Zapnuto/chod), ne v režimu ACC (Příslu-
šenství).
Pokud je akumulátor vozidla vybitý: viz
pokyny „Manuální uvolnění z polohy parko-
vání“ v této sekci o přeřazení převodovky
z polohy PARKOVÁNÍ za účelem odtažení
vozidla.
VAROVÁNÍ!
• Při odtahování nepoužívejte zařízení
používající vázací oko (ke zdvihání bře-
men). Může dojít k poškození vozidla.
• Při připoutávání vozidla na plošinové
nákladní auto nepoužívejte k připev-
nění vozidla přední nebo zadní součásti
odpružení. Při nesprávném tažení
může dojít k poškození vozidla.
• Pokud je u taženého vozidla nutné
používat řízení, musí být spínač zapa-
lování v režimu ACC (Příslušenství)
nebo ON/RUN (Zapnuto/chod), nikoli
VAROVÁNÍ!
v režimu LOCK/OFF (Zamknuto/
vypnuto).
POZNÁMKA:
SRT vozidla a modely 4WD bez rozsahu
4WD LOW musí být taženy pouze se všemi
čtyřmi kolyNADzemí.
Bez dálkového ovladače
Zvláštní opatrnosti je třeba při tažení vozidla,
jehož zapalování je v režimu LOCK/OFF
(Zamknuto/vypnuto). Jedinou povolenou
metodou tažení vozidla bez dálkového ovla-
dače je nákladní vůz s valníkem. Aby se
zabránilo poškození vozidla, je nutné použít
pro tažení správné vybavení.
Modely s pohonem dvou kol
Výrobce doporučuje tažení vozidla na ploši-
novém přívěsu se všemi čtyřmi kolynad
zemí.
Pokud není plošinový přívěs k dispozici
a převodovka je funkční, vozidlo může být
taženo (se zadními koly na zemi) za násle-
dujících podmínek:• Převodovka musí být v poloze NEUTRÁL.
Viz podkapitola „Manuální uvolnění
z polohy parkování“ v této kapitole, kde
jsou uvedeny pokyny o přeřazení převo-
dovky do polohy NEUTRÁL při vypnutém
motoru.
• Rychlost tažení nesmí překročit 30 mph
(48 km/h).
• Vozidlo se smí táhnout do vzdálenosti
nanejvýš 30 mil (48 km).
Pokud převodovka není funkční, nebo když
musí být vozidlo taženo rychlostí vyšší než
30 mph (48 km/h) nebo dále než 30 mil
(48 km), musí se vozidlo táhnout se zadními
kolyNADzemí. Přípustnými metodami je
táhnout vozidlo na plochém valníku, nebo
táhnout vozidlo s předními koly zvednutými
a zadními koly na jednonápravovém odtaho-
vém přívěsu, nebo (při použití vhodného sta-
bilizátoru volantu za účelem udržování před-
ních kol v přímé poloze) se zvednutými
zadními koly a předními koly na zemi.
265
Page 268 of 424

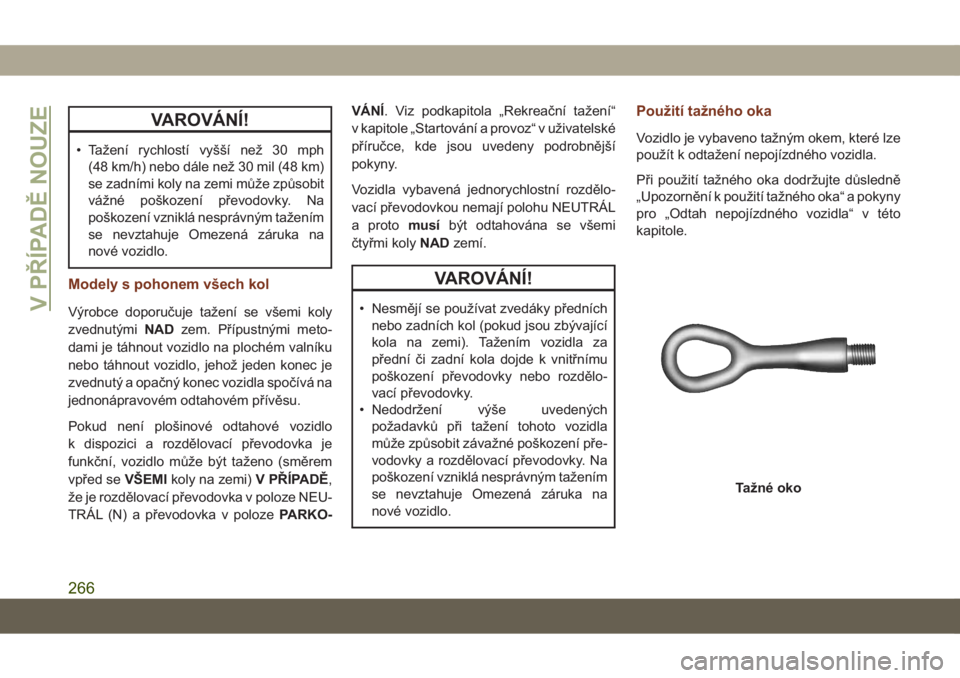

VAROVÁNÍ!
• Tažení rychlostí vyšší než 30 mph
(48 km/h) nebo dále než 30 mil (48 km)
se zadními koly na zemi může způsobit
vážné poškození převodovky. Na
poškození vzniklá nesprávným tažením
se nevztahuje Omezená záruka na
nové vozidlo.
Modely s pohonem všech kol
Výrobce doporučuje tažení se všemi koly
zvednutýmiNADzem. Přípustnými meto-
dami je táhnout vozidlo na plochém valníku
nebo táhnout vozidlo, jehož jeden konec je
zvednutý a opačný konec vozidla spočívá na
jednonápravovém odtahovém přívěsu.
Pokud není plošinové odtahové vozidlo
k dispozici a rozdělovací převodovka je
funkční, vozidlo může být taženo (směrem
vpřed seVŠEMIkoly na zemi)V PŘÍPADĚ,
že je rozdělovací převodovka v poloze NEU-
TRÁL (N) a převodovka v polozePARKO-VÁNÍ. Viz podkapitola „Rekreační tažení“
v kapitole „Startování a provoz“ v uživatelské
příručce, kde jsou uvedeny podrobnější
pokyny.
Vozidla vybavená jednorychlostní rozdělo-
vací převodovkou nemají polohu NEUTRÁL
a protomusíbýt odtahována se všemi
čtyřmi kolyNADzemí.
VAROVÁNÍ!
• Nesmějí se používat zvedáky předních
nebo zadních kol (pokud jsou zbývající
kola na zemi). Tažením vozidla za
přední či zadní kola dojde k vnitřnímu
poškození převodovky nebo rozdělo-
vací převodovky.
• Nedodržení výše uvedených
požadavků při tažení tohoto vozidla
může způsobit závažné poškození pře-
vodovky a rozdělovací převodovky. Na
poškození vzniklá nesprávným tažením
se nevztahuje Omezená záruka na
nové vozidlo.
Použití tažného oka
Vozidlo je vybaveno tažným okem, které lze
použít k odtažení nepojízdného vozidla.
Při použití tažného oka dodržujte důsledně
„Upozornění k použití tažného oka“ a pokyny
pro „Odtah nepojízdného vozidla“ v této
kapitole.
Tažné oko
V PŘÍPADĚ NOUZE
266
Page 269 of 424

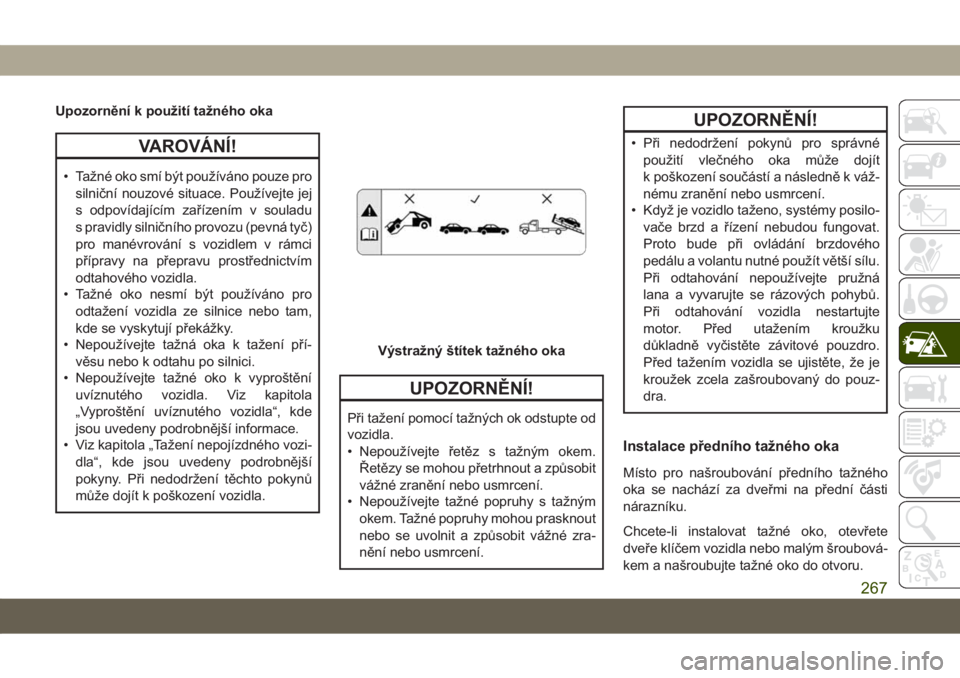

Upozornění k použití tažného oka
VAROVÁNÍ!
• Tažné oko smí být používáno pouze pro
silniční nouzové situace. Používejte jej
s odpovídajícím zařízením v souladu
s pravidly silničního provozu (pevná tyč)
pro manévrování s vozidlem v rámci
přípravy na přepravu prostřednictvím
odtahového vozidla.
• Tažné oko nesmí být používáno pro
odtažení vozidla ze silnice nebo tam,
kde se vyskytují překážky.
• Nepoužívejte tažná oka k tažení pří-
věsu nebo k odtahu po silnici.
• Nepoužívejte tažné oko k vyproštění
uvíznutého vozidla. Viz kapitola
„Vyproštění uvíznutého vozidla“, kde
jsou uvedeny podrobnější informace.
• Viz kapitola „Tažení nepojízdného vozi-
dla“, kde jsou uvedeny podrobnější
pokyny. Při nedodržení těchto pokynů
může dojít k poškození vozidla.
UPOZORNĚNÍ!
Při tažení pomocí tažných ok odstupte od
vozidla.
• Nepoužívejte řetěz s tažným okem.
Řetězy se mohou přetrhnout a způsobit
vážné zranění nebo usmrcení.
• Nepoužívejte tažné popruhy s tažným
okem. Tažné popruhy mohou prasknout
nebo se uvolnit a způsobit vážné zra-
nění nebo usmrcení.
UPOZORNĚNÍ!
• Při nedodržení pokynů pro správné
použití vlečného oka může dojít
k poškození součástí a následně k váž-
nému zranění nebo usmrcení.
• Když je vozidlo taženo, systémy posilo-
vače brzd a řízení nebudou fungovat.
Proto bude při ovládání brzdového
pedálu a volantu nutné použít větší sílu.
Při odtahování nepoužívejte pružná
lana a vyvarujte se rázových pohybů.
Při odtahování vozidla nestartujte
motor. Před utažením kroužku
důkladně vyčistěte závitové pouzdro.
Před tažením vozidla se ujistěte, že je
kroužek zcela zašroubovaný do pouz-
dra.
Instalace předního tažného oka
Místo pro našroubování předního tažného
oka se nachází za dveřmi na přední části
nárazníku.
Chcete-li instalovat tažné oko, otevřete
dveře klíčem vozidla nebo malým šroubová-
kem a našroubujte tažné oko do otvoru.
Výstražný štítek tažného oka
267
Page 270 of 424

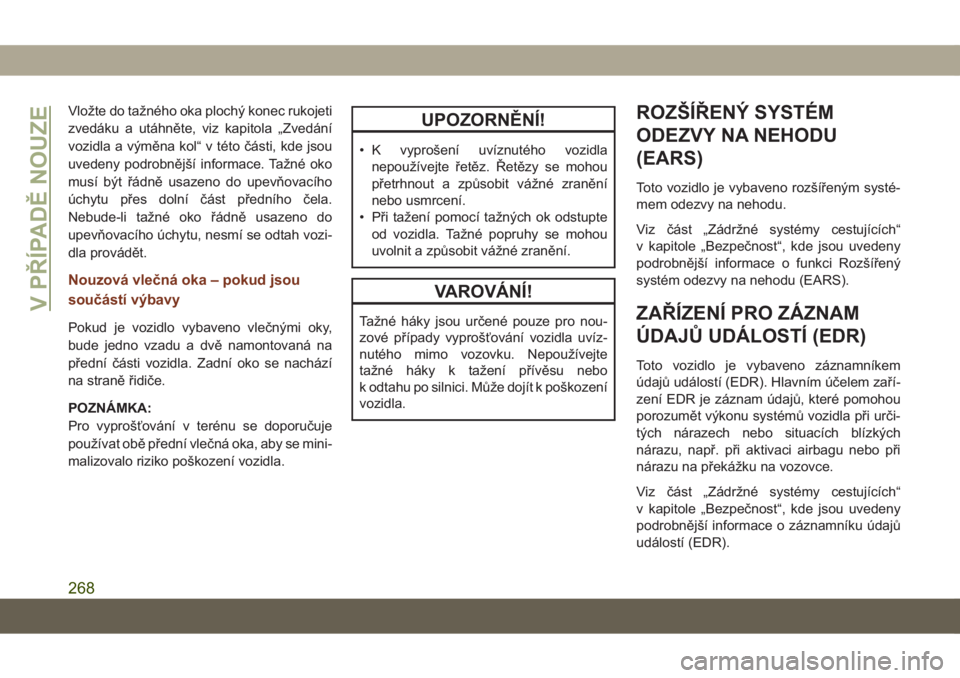

Vložte do tažného oka plochý konec rukojeti
zvedáku a utáhněte, viz kapitola „Zvedání
vozidla a výměna kol“ v této části, kde jsou
uvedeny podrobnější informace. Tažné oko
musí být řádně usazeno do upevňovacího
úchytu přes dolní část předního čela.
Nebude-li tažné oko řádně usazeno do
upevňovacího úchytu, nesmí se odtah vozi-
dla provádět.
Nouzová vlečná oka – pokud jsou
součástí výbavy
Pokud je vozidlo vybaveno vlečnými oky,
bude jedno vzadu a dvě namontovaná na
přední části vozidla. Zadní oko se nachází
na straně řidiče.
POZNÁMKA:
Pro vyprošťování v terénu se doporučuje
používat obě přední vlečná oka, aby se mini-
malizovalo riziko poškození vozidla.
UPOZORNĚNÍ!
• K vyprošení uvíznutého vozidla
nepoužívejte řetěz. Řetězy se mohou
přetrhnout a způsobit vážné zranění
nebo usmrcení.
• Při tažení pomocí tažných ok odstupte
od vozidla. Tažné popruhy se mohou
uvolnit a způsobit vážné zranění.
VAROVÁNÍ!
Tažné háky jsou určené pouze pro nou-
zové případy vyprošťování vozidla uvíz-
nutého mimo vozovku. Nepoužívejte
tažné háky k tažení přívěsu nebo
k odtahu po silnici. Může dojít k poškození
vozidla.
ROZŠÍŘENÝ SYSTÉM
ODEZVY NA NEHODU
(EARS)
Toto vozidlo je vybaveno rozšířeným systé-
mem odezvy na nehodu.
Viz část „Zádržné systémy cestujících“
v kapitole „Bezpečnost“, kde jsou uvedeny
podrobnější informace o funkci Rozšířený
systém odezvy na nehodu (EARS).
ZAŘÍZENÍ PRO ZÁZNAM
ÚDAJŮ UDÁLOSTÍ (EDR)
Toto vozidlo je vybaveno záznamníkem
údajů událostí (EDR). Hlavním účelem zaří-
zení EDR je záznam údajů, které pomohou
porozumět výkonu systémů vozidla při urči-
tých nárazech nebo situacích blízkých
nárazu, např. při aktivaci airbagu nebo při
nárazu na překážku na vozovce.
Viz část „Zádržné systémy cestujících“
v kapitole „Bezpečnost“, kde jsou uvedeny
podrobnější informace o záznamníku údajů
událostí (EDR).
V PŘÍPADĚ NOUZE
268
