JEEP GRAND CHEROKEE 2021 Návod k použití a údržbě (in Czech)

Kontrola hladiny oleje – zážehový
motor
Aby se zajistilo správné mazání motoru vozi-
dla, musíte udržovat správnou hladinu moto-
rového oleje. Kontrolujte hladinu oleje v pra-
videlných intervalech, například při každém
čerpání paliva. Nejlepší moment pro kont-
rolu hladiny motorového oleje je pět minut po
vypnutí zcela zahřátého motoru.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost odečtu
hladiny oleje. Vždy udržujte hladinu oleje
v rozsahu SAFE (bezpečný) označeném na
měrce. Když je hladina oleje na spodní hra-
nici rozsahu SAFE (BEZPEČNÝ), po přidání
0,95 l oleje se hladina u těchto motorů zvýší
na horní hranici bezpečného rozsahu.
VAROVÁNÍ!
Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí provzduš-
nění oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.
UPOZORNĚNÍ!
• Při práci v motorovém prostoru nikdy
nekuřte: mohou být přítomny plyny
a hořlavé výpary, které představují
nebezpečí požáru.
• Jestliže je motor horký, při práci v moto-
rovém prostoru buďte velmi opatrní:
hrozí riziko popálení. Nepřibližujte se
příliš blízko ventilátoru chladiče motoru:
ventilátor se může spustit; hrozí nebez-
pečí úrazu. Šály, vázanky a jiné volné
části oděvu mohou být zachyceny
pohyblivými díly.
VAROVÁNÍ!
• Dbejte na to, abyste si při doplňování
nespletli různé typy kapaliny: nejsou
vzájemně kompatibilní! Doplnění
nevhodné kapaliny může způsobit
závažné poškození vozidla.
• Hladina oleje nikdy nesmí překročit
rysku MAX.
VAROVÁNÍ!
• Vždy doplňujte motorový olej se stej-
nými charakteristikami jako má olej,
který je již v motoru.
• Při doplňování motorového oleje
vyčkejte před povolením uzávěru hrdla
na vychladnutí motoru, zejména u vozi-
del s hliníkovým uzávěrem (pokud je
součástí výbavy). UPOZORNĚNÍ:
nebezpečí popálení!
• Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí pro-
vzdušnění oleje nebo ztrátu tlaku oleje.
Mohlo by tím dojít k poškození motoru.
289

Kontrola hladiny oleje – vznětový
motor 3.0
Aby se zajistilo správné mazání motoru vozi-
dla, musíte udržovat správnou hladinu moto-
rového oleje. V pravidelných intervalech
kontrolujte hladinu oleje. Nejlepší doba pro
kontrolu hladiny oleje je před spuštěním
motoru po celonočním parkování. Při kont-
role oleje po provozování motoru nejprve
zkontrolujte, zda má motor normální pro-
vozní teplotu. Po vypnutí motoru počkejte
pět minut a poté zkontrolujte hladinu oleje.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost odečtu
hladiny oleje. Olej přidejte pouze tehdy,
pokud je hladina na měrce níže než značka
„MIN“. Celkový objem mezi značkami MIN
aMAXje1l(1qt).
VAROVÁNÍ!
Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí provzduš-
nění oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.POZNÁMKA:
Je možné, že bude hladina oleje mírně výše
než při předchozí kontrole. To může způsobit
nafta, která se pravděpodobně dočasně
nachází v klikové skříni v důsledku regene-
rační strategie filtru pevných částic pro vzně-
tové motory. Toto palivo se za normálního
provozu vypaří.
Nikdy neprovozujte motor, pokud je hladina
oleje pod značkou „MIN“ nebo nad značkou
„MAX“.
UPOZORNĚNÍ!
• Při práci v motorovém prostoru nikdy
nekuřte: mohou být přítomny plyny
a hořlavé výpary, které představují
nebezpečí požáru.
• Jestliže je motor horký, při práci v moto-
rovém prostoru buďte velmi opatrní:
hrozí riziko popálení. Nepřibližujte se
příliš blízko ventilátoru chladiče motoru:
ventilátor se může spustit; hrozí nebez-
pečí úrazu. Šály, vázanky a jiné volné
části oděvu mohou být zachyceny
pohyblivými díly.
VAROVÁNÍ!
• Dbejte na to, abyste si při doplňování
nespletli různé typy kapaliny: nejsou
vzájemně kompatibilní! Doplnění
nevhodné kapaliny může způsobit
závažné poškození vozidla.
• Hladina oleje nikdy nesmí překročit
rysku MAX.
• Vždy doplňujte motorový olej se stej-
nými charakteristikami jako má olej,
který je již v motoru.
• Při doplňování motorového oleje
vyčkejte před povolením uzávěru hrdla
na vychladnutí motoru, zejména u vozi-
del s hliníkovým uzávěrem (pokud je
součástí výbavy). UPOZORNĚNÍ:
nebezpečí popálení!
• Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí pro-
vzdušnění oleje nebo ztrátu tlaku oleje.
Mohlo by tím dojít k poškození motoru.
SERVIS A ÚDRŽBA
290

Doplnění ostřikovací kapaliny
Displej sdruženého přístroje vás bude infor-
movat, když je hladina ostřikovací kapaliny
nízká. Pokud snímač detekuje nízkou hla-
dinu kapaliny, na grafickém znázornění vozi-
dla se rozsvítí čelní sklo a zobrazí se hlášení
„WASHER FLUID LOW“ (Nízká hladina
ostřikovací kapaliny).
Nádržka kapaliny ostřikovačů čelního skla
a ostřikovače zadního skla je sdílená.
Nádržka ostřikovací kapaliny je umístěna
v motorovém prostoru, nezapomeňte kont-
rolovat hladinu kapaliny v pravidelných inter-
valech. Do nádržky doplňujte pouze ostřiko-
vací kapalinu čelního skla (nikoli nemrznoucí
kapalinu chladiče). Při doplňování ostřiko-
vací kapaliny do nádržky nalijte trochu ostři-
kovací kapaliny na hadr nebo utěrku a otřete
do čista lišty stěračů pro lepší výsledky stí-
rání. Aby se předešlo zamrznutí systému
ostřikovače čelního skla za studeného
počasí, zvolte roztok nebo směs, která spl-
ňuje nebo překračuje rozsah teplot pro dané
podnebí. Informace o tomto rozsahu teplot
jsou uvedeny na většině nádob s ostřikovací
kapalinou.
UPOZORNĚNÍ!
Běžně prodejná rozpouštědla do ostřiko-
vače čelního skla jsou hořlavá. Mohou se
vznítit a popálit vás. Při doplňování ostři-
kovacího roztoku a při manipulaci s ním je
třeba dbát opatrnosti.
VAROVÁNÍ!
Nejezděte s prázdnou nádržkou kapaliny
ostřikovače čelního skla: ostřikovače čel-
ního skla jsou nezbytné pro zlepšení vidi-
telnosti.
Brzdový systém
Aby se zajistila správná funkce brzdového
systému, je nutné pravidelně kontrolovat
všechny jeho součásti. Správné intervaly
údržby viz „Plán údržby“ v této části.
UPOZORNĚNÍ!
Jízda se zabrzděnými brzdami může vést
k poruše brzd a případně k havárii. Jízda
s nohou položenou na brzdovém pedálu
UPOZORNĚNÍ!
může způsobit abnormálně vysokou tep-
lotu brzd, nadměrné opotřebení obložení
a případně poškození brzd. V nouzové
situaci byste pak neměli k dispozici plný
brzdný výkon.
Kontrola hladiny kapaliny – Hlavní
brzdový válec
Hladinu kapaliny hlavního brzdového válce
je třeba zkontrolovat, když je prováděn ser-
vis vozidla, nebo okamžitě v případě, že svítí
kontrolka brzdového systému. V případě
potřeby doplňte kapalinu tak, aby byla hla-
dina mezi značkami uvedenými na boku
nádržky hlavního brzdového válce. Před
sejmutím uzávěru očistěte vrchní část hlav-
ního brzdového válce. U kotoučových brzd
lze spolu s postupným opotřebováním brz-
dových destiček očekávat snižování hladiny
kapaliny. Po výměně brzdových destiček je
nutné zkontrolovat hladinu brzdové kapaliny.
Pokud je hladina brzdové kapaliny abnor-
málně nízká, zkontrolujte systém z hlediska
netěsností.
291

Viz podkapitola „Kapaliny a maziva“ v kapi-
tole „Technické specifikace“, kde jsou uve-
deny podrobnější informace.
UPOZORNĚNÍ!
• Používejte jen brzdovou kapalinu dopo-
ručenou výrobcem. Viz podkapitola
„Kapaliny a maziva“ v kapitole „Tech-
nické specifikace“, kde jsou uvedeny
podrobnější informace. Použití
nesprávného druhu brzdové kapaliny
může závažně poškodit brzdový sys-
tém a nepříznivě ovlivnit jeho funkci.
Správný druh brzdové kapaliny pro
vaše vozidlo je rovněž vyznačen na ori-
ginální hydraulické nádržce hlavního
brzdového válce namontované ve
výrobě.
• Aby se zabránilo znečištění cizím mate-
riálem nebo vlhkostí, používejte pouze
novou brzdovou kapalinu nebo kapa-
linu, která je skladována v pevně uza-
vřené nádobě. Uzávěr nádržky hlav-
ního brzdového válce musí být stále
uzavřený. Brzdová kapalina v otevřené
nádobě absorbuje vlhkost ze vzduchu,
UPOZORNĚNÍ!
což způsobuje nižší bod varu. To může
způsobit, že se během prudkého nebo
dlouhého brzdění začne nečekaně
vařit, což vede k náhlému selhání brzd.
Může dojít k havárii.
• Přeplnění nádržky brzdové kapaliny
může způsobit rozlití brzdové kapaliny
na horké díly motoru a následné vzní-
cení brzdové kapaliny. Brzdová kapa-
lina může také poškodit nalakované
a vinylové plochy, a je nutné zabránit
jejímu styku s těmito povrchy.
• Nepřipusťte znečištění brzdové kapa-
liny kapalinou na ropné bázi. Mohlo by
dojít k poškození těsnicích součástí
brzd a následnému částečnému nebo
úplnému selhání brzd. Může dojít
k havárii.
Automatická převodovka
Kontrola hladiny kapaliny
Hladina kapaliny je nastavena ve výrobním
závodě a za normálních provozních podmí-
nek nevyžaduje úpravu. Pravidelné kontroly
hladiny kapaliny nejsou vyžadovány, proto
převodovka nemá žádnou měrku. Autorizo-
vaný dealer může zkontrolovat hladinu
kapaliny v převodovce pomocí speciálního
servisního nářadí. Zpozorujete-li únik kapa-
liny nebo poruchu převodovky, neprodleně
navštivte autorizovaného dealera, aby byla
provedena kontrola hladiny kapaliny v pře-
vodovce. Budete-li používat vozidlo
s nesprávnou hladinou kapaliny, může dojít
k vážnému poškození převodovky.
VAROVÁNÍ!
Zpozorujete-li únik převodového oleje,
neprodleně navštivte autorizovaného
dealera. Může dojít k závažnému poško-
zení převodovky. Autorizovaný dealer má
správné nářadí k přesnému seřízení hla-
diny kapaliny.
SERVIS A ÚDRŽBA
292

Bezúdržbový akumulátor
Vozidlo je vybavené bezúdržbovým akumu-
látorem. Nemusíte do něj nikdy doplňovat
vodu ani není vyžadována jeho pravidelná
údržba.
UPOZORNĚNÍ!
• Použití akumulátoru s nízkou hladinou
kapaliny může způsobit nenávratné
poškození akumulátoru a může zavinit
explozi.
• Při jakékoli práci na akumulátoru nebo
v jeho blízkosti vždy chraňte své oči
pomocí speciálních brýlí.
• Akumulátory obsahují látky, které jsou
velmi nebezpečné pro životní prostředí.
Pro výměnu akumulátoru se obraťte na
autorizovaného dealera.
• Kapalina v akumulátoru je žíravý roztok
kyseliny a může vás popálit nebo
dokonce oslepit. Nedovolte, aby se
kapalina akumulátoru dostat do styku
s očima, pokožkou nebo oděvem. Při
upevňování svorek akumulátor nena-
klánějte. Pokud kyselina zasáhne oči
UPOZORNĚNÍ!
nebo pokožku, ihned zasažené místo
opláchněte velkým množstvím vody. Viz
podkapitola „Postup startování motoru
pomocí propojovacích kabelů“ v kapi-
tole „V případě nouze“, kde jsou uve-
deny podrobnější informace.
• Plyn unikající z akumulátoru je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření. Nepoužívejte pomocný akumu-
látor nebo jiný pomocný zdroj s výstup-
ním napětím vyšším než 12 V. Svorky
kabelů se nesmí vzájemně dotýkat.
• Póly a svorky akumulátoru a související
příslušenství obsahují olovo a slouče-
niny olova. Po manipulaci s nimi si
umyjte ruce.
VAROVÁNÍ!
• Při opětovném připojování kabelů
k akumulátoru je nezbytné, aby byl
kladný kabel připojen ke kladné svorce
a záporný kabel k záporné svorce.
Svorky akumulátoru jsou označeny
VAROVÁNÍ!
kladným (+) a záporným (-) znamén-
kem a jsou vyznačeny na skříni akumu-
látoru. Kabelové svorky musí být
k pólům pevně připevněny a nesmí být
zkorodované.
• Pokud použijete „rychlonabíječku“ pro
akumulátor umístěný ve vozidle, před
připojením nabíječky k akumulátoru
odpojte oba kabely akumulátoru vozi-
dla. Nepoužívejte „rychlonabíječku“
k vytvoření napětí pro startování
motoru.
SERVIS POSKYTOVANÝ
DEALEREM
Autorizovaný dealer má kvalifikovaný ser-
visní personál, speciální nástroje a vybavení
k provádění veškerých servisních prací
odborným způsobem. K dispozici jsou ser-
visní příručky, které obsahují podrobné ser-
visní informace k vozidlu. Než se sami poku-
síte o provádění servisu, přečtěte si tyto
servisní příručky.
293

POZNÁMKA:
Záměrně prováděné změny v systému
řízení emisí mohou být důvodem zrušení
záruky a mohou být stíhány a pokutovány.
UPOZORNĚNÍ!
Při provádění servisu motorového vozidla
může dojít k vážnému úrazu. Provádějte
jen ty servisní práce, pro které máte zna-
losti a správné vybavení. Pokud máte
pochyby o tom, zda jste schopni servisní
práci provést, vezměte vozidlo ke kvalifi-
kovanému mechanikovi.
Údržba klimatizace
Aby se dosáhlo co nejlepší výkonnosti klima-
tizace, je nutné ji pokaždé na začátku léta
nechat zkontrolovat autorizovaným deale-
rem a nechat provést její servis. Tento servis
by měl zahrnovat čištění žeber zkapalňo-
vače a zkoušku výkonnosti. Mělo by přitom
být zkontrolováno rovněž napnutí hnacího
řemene.
UPOZORNĚNÍ!
• Pro systém klimatizace používejte
pouze chladicí média a maziva kompre-
soru schválená výrobcem. Některá
neschválená chladicí média jsou hoř-
lavá a mohou explodovat a způsobit
vám zranění. Jiná neschválená chladicí
média nebo maziva mohou způsobit
poruchu systému, vyžadující nákladné
opravy. Viz podrobnější informace
o záruce v záruční knížce.
• Systém klimatizace obsahuje chladicí
médium, které je pod vysokým tlakem.
Doplňování chladicího média a veškeré
opravy vyžadující odpojení vedení musí
provádět zkušený technik. Zabrání se
tak riziku úrazu nebo poškození sys-
tému.
VAROVÁNÍ!
V systému klimatizace nepoužívejte che-
mické proplachovací prostředky, neboť
chemikálie mohou poškodit součásti kli-
matizace. Na takové poškození se
VAROVÁNÍ!
nevztahuje Omezená záruka na nové
vozidlo.
Výměna filtru klimatizace (vzduchový
filtr klimatizace)
Správné intervaly údržby viz podkapitola
„Plánovaná údržba“ v této kapitole.
Obraťte se na autorizovaného dealera, který
servis provede.
Stírátka stěračů čelního skla
Gumové hrany stírátek stěračů a čelní sklo
pravidelně čistěte houbou nebo měkkým
hadrem a jemným neabrazivním čisticím
prostředkem. Tím se odstraní nánosy soli
a silničního prachu.
Dlouho trvající zapnutí stěračů na suchém
skle může způsobit poškození stírátek stě-
račů. Používáte-li stěrače k odstranění soli
nebo špíny ze suchého čelního skla, použijte
vždy ostřikovací kapalinu.
Nepoužívejte stírátka stěračů k odstranění
námrazy nebo ledu z čelního skla. Zabraňte,
SERVIS A ÚDRŽBA
294

aby se guma stírátka dostala do styku s rop-
nými produkty jako je motorový olej, benzin
atd.
POZNÁMKA:
Předpokládaná životnost stírátek stěračů se
liší v závislosti na geografické oblasti a čet-
nosti používání. Špatná výkonnost stírátek
se projevuje drnčením, skvrnami, pruhy
vody nebo vlhkými skvrnami. Pokud tyto
okolnosti nastanou, stírátka stěračů očistěte
nebo v případě potřeby vyměňte.
Lišty stěračů a ramena stěračů je potřeba
kontrolovat pravidelně, nikoli pouze při
výskytu problémů s výkonem stěračů. Tato
kontrola by měla zahrnovat následující body:
• Opotřebené nebo nerovné hrany
• Cizí materiál
• Ztvrdnutí nebo popraskání
• Deformace nebo únava materiálu
Pokud je lišta stěrače nebo rameno stěrače
poškozené, vyměňte příslušné rameno stě-
rače nebo lištu stěrače za nový díl. Nepo-
koušejte se opravit poškozené rameno nebo
lištu stěrače.Demontáž/montáž lišty předního stě-
rače
VAROVÁNÍ!
Nedovolte, aby rameno stěrače odskočilo
zpět proti sklu bez instalované lišty stě-
rače, jinak může dojít k poškození skla.
1. Zvedejte rameno stěrače pro zvednutí
lišty stěrače od skla, dokud nebude
rameno stěrače v maximální horní
poloze.
2. Aby bylo možné oddělit lištu stěrače od
ramene stěrače, zvedněte uvolňovací
jazýček na liště stěrače a zatímco jednou
rukou přidržíte rameno stěrače, posuňte
lištu stěrače dolů směrem k základně
ramene stěrače.
Lišta stěrače s uvolňovacím
jazýčkem v zajištěné poloze
1 – Stěrač
2 – Uvolňovací jazýček
3 – Rameno stěrače
295

3. Uvolněte a demontujte lištu stěrače
z ramene stěrače přidržením ramene jed-
nou rukou a oddělením lišty od ramene
druhou rukou (přesuňte lištu k pravé
straně vozidla a oddělte ji od ramene
stěrače).4. Opatrně spusťte rameno stěrače na sklo.
Montáž předních stěračů
1. Zvedejte rameno stěrače od skla, dokud
nebude rameno stěrače v maximální
horní poloze.2. Umístěte lištu stěrače do blízkosti háčku
na konci ramene stěrače, přičemž uvol-
ňovací jazýček stěrače musí být otevřený
a strana lišty musí směřovat nahoru a ven
od čelního skla.
3. Prostrčte háček na konci ramene otvo-
rem v liště stěrače pod uvolňovacím
jazýčkem.
4. Posuňte lištu stěrače nahoru do háčku na
rameni stěrače a otáčejte lištou, dokud
nebude v jedné rovině s ramenem stě-
rače. Sklopte uvolňovací jazýček
západky a zacvakněte jej do zajištěné
polohy. Zajištění západky bude doprová-
zeno slyšitelným kliknutím.
5. Opatrně spusťte lištu stěrače na sklo.
Demontáž/montáž lišty zadního stě-
rače
1. Zvedněte otočné víčko ramene zadního
stěrače od skla, čímž umožníte zvednutí
lišty stěrače zadního okna od skla.
Lišta stěrače s uvolňovacím
jazýčkem v odjištěné poloze
1 – Lišta stěrače
2 – Uvolňovací jazýček
3 – Rameno stěrače
Lišta stěrače demontovaná
z ramene stěrače
1 – Lišta stěrače
2 – Uvolňovací jazýček
3 – Rameno stěrače
SERVIS A ÚDRŽBA
296

POZNÁMKA:
Rameno zadního stěrače nelze zcela
zvednout od skla, dokud nejprve neuvol-
níte otočné víčko ramene stěrače. Pokud
se pokusíte zcela zvednout rameno zad-
ního stěrače, aniž byste uvolnili otočné
víčko ramene stěrače, můžete poškodit
vozidlo.2. Zcela zvedněte rameno zadního stěrače
od skla.
3. Chcete-li vyjmout lištu stěrače z ramene
stěrače, uchopte pravou rukou její spodní
hranu co nejblíže u ramene stěrače. Le-
vou rukou přidržujte rameno stěrače
a zároveň vytáhněte lištu stěračez ramene stěrače za její zarážku, dosta-
tečně daleko, aby vycvaknul otočný čep
lišty stěrače z objímky na konci ramene
stěrače.
POZNÁMKA:
Odpor bude doprovázen slyšitelným
cvaknutím.
4. Stále přidržujte spodní hranu lišty a jejím
posunutím směrem nahoru a ven
z ramene stěrače ji odpojte.
Zadní stěrač
1 – Otočné víčko ramene stěrače
2 – Rameno stěrače
3 – Lišta stěrače
Lišta stěrače ve vyklopené poloze
1 – Otočné víčko ramene stěrače
2 – Rameno stěrače
3 – Lišta stěrače
297

5. Opatrně spusťte konec ramene stěrače
na sklo.
Montáž zadního stěrače
1. Zvedněte otočné víčko ramene zadního
stěrače od skla, čímž umožníte zvednutí
lišty stěrače zadního okna od skla.POZNÁMKA:
Rameno zadního stěrače nelze zcela
zvednout od skla, dokud nejprve neuvol-
níte otočné víčko ramene stěrače. Pokud
se pokusíte zcela zvednout rameno zad-
ního stěrače, aniž byste uvolnili otočné
víčko ramene stěrače, můžete poškodit
vozidlo.
2. Zcela zvedněte rameno zadního stěrače
od skla.
3. Vložte otočný čep lišty stěrače do otvoru
na konci ramene stěrače. Uchopte jed-
nou rukou spodní konec ramene stěrače
a zatlačte lištu stěrače, aby byla v zákrytu
s ramenem stěrače, dokud nezacvakne
na místo.
4. Sklopte lištu stěrače na sklo a zacvak-
něte otočné víčko ramene stěrače zpět
na místo.Chladicí systém
UPOZORNĚNÍ!
• Mohlo by dojít k závažnému opaření
vás nebo jiných osob způsobenému
UPOZORNĚNÍ!
unikáním horké chladicí kapaliny
(nemrznoucí) motoru nebo páry z chla-
diče. Pokud uvidíte nebo uslyšíte, že
zpod kapoty uniká pára, před otevřením
kapoty musíte nechat chladič dostateč-
nou dobu vychladnout. Když je chladič
nebo nádoba na chladicí kapalinu
horká, nikdy neotevírejte tlakový uzávěr
chladicího systému.
• Pokud je kryt zvednutý, udržujte ruce,
nástroje, oblečení a šperky v bezpečné
vzdálenosti od ventilátoru chlazení
chladiče. Ventilátor se spouští automa-
ticky a mohl by se spustit kdykoli, bez
ohledu na to, zda motor běží či nikoli.
• Pracujete-li v blízkosti chladicího venti-
látoru chladiče motoru, otočte zapalo-
váním do polohy režimu OFF
(Vypnuto). Zapnutí ventilátoru je řízeno
teplotou, a pokud je zapalování
v poloze režimu ON (Zapnuto), ventilá-
tor se může kdykoliv začít otáčet.

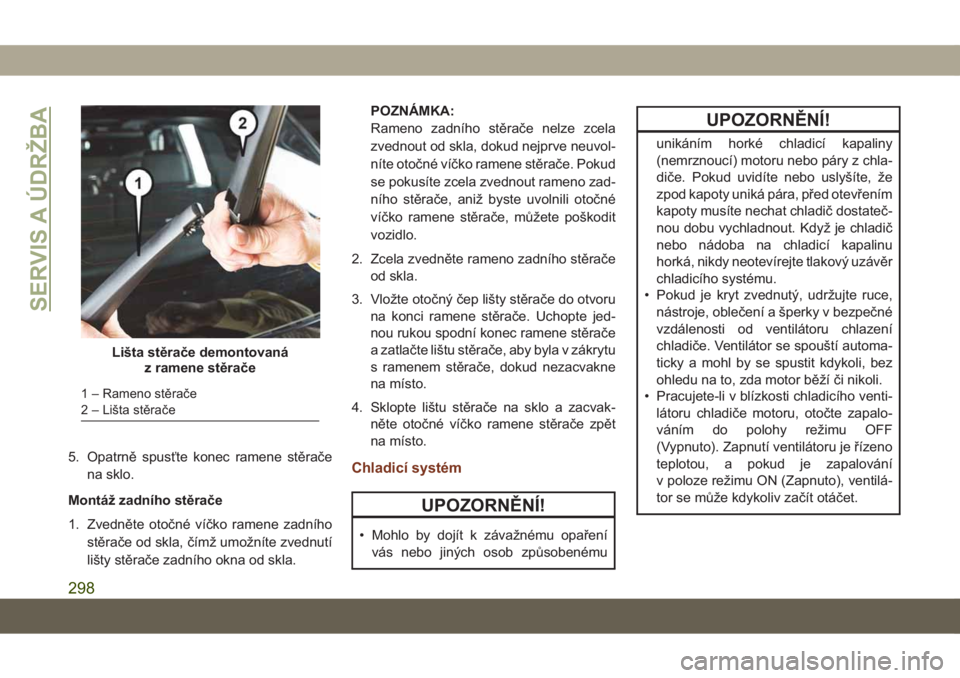

Lišta stěrače demontovaná
z ramene stěrače
1 – Rameno stěrače
2 – Lišta stěrače
SERVIS A ÚDRŽBA
298
