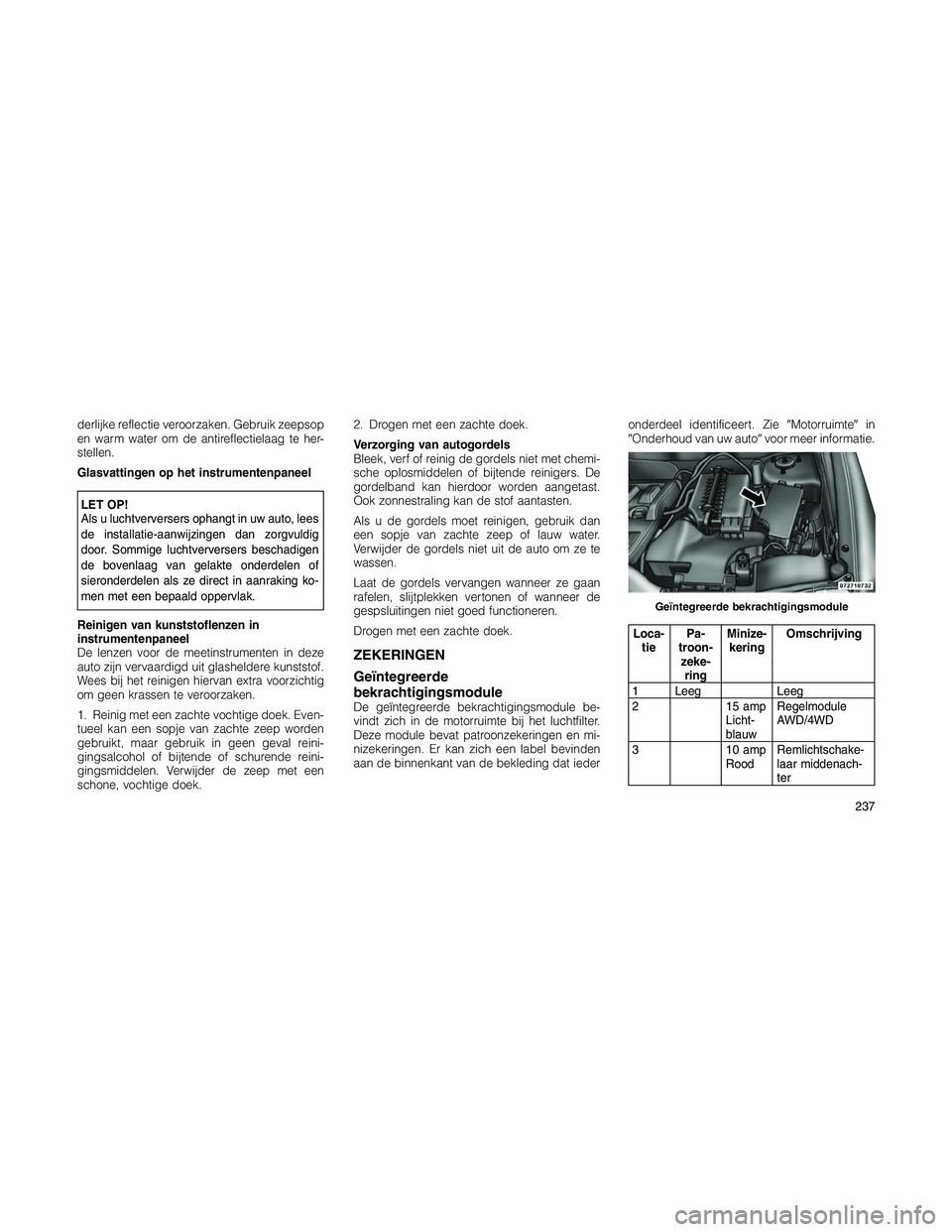

derlijke reflectie veroorzaken. Gebruik zeepsop
en warm water om de antireflectielaag te her-
stellen.
Glasvattingen op het instrumentenpaneel
LET OP!
Als u luchtverversers ophangt in uw auto, lees
de installatie-aanwijzingen dan zorgvuldig
door. Sommige luchtverversers beschadigen
de bovenlaag van gelakte onderdelen of
sieronderdelen als ze direct in aanraking ko-
men met een bepaald oppervlak.
Reinigen van kunststoflenzen in
instrumentenpaneel
De lenzen voor de meetinstrumenten in deze
auto zijn vervaardigd uit glasheldere kunststof.
Wees bij het reinigen hiervan extra voorzichtig
om geen krassen te veroorzaken.
1. Reinig met een zachte vochtige doek. Even-
tueel kan een sopje van zachte zeep worden
gebruikt, maar gebruik in geen geval reini-
gingsalcohol of bijtende of schurende reini-
gingsmiddelen. Verwijder de zeep met een
schone, vochtige doek.2. Drogen met een zachte doek.
Verzorging van autogordels
Bleek, verf of reinig de gordels niet met chemi-
sche oplosmiddelen of bijtende reinigers. De
gordelband kan hierdoor worden aangetast.
Ook zonnestraling kan de stof aantasten.
Als u de gordels moet reinigen, gebruik dan
een sopje van zachte zeep of lauw water.
Verwijder de gordels niet uit de auto om ze te
wassen.
Laat de gordels vervangen wanneer ze gaan
rafelen, slijtplekken vertonen of wanneer de
gespsluitingen niet goed functioneren.
Drogen met een zachte doek.
ZEKERINGEN
Geïntegreerde
bekrachtigingsmodule
De geïntegreerde bekrachtigingsmodule be-
vindt zich in de motorruimte bij het luchtfilter.
Deze module bevat patroonzekeringen en mi-
nizekeringen. Er kan zich een label bevinden
aan de binnenkant van de bekleding dat iederonderdeel identificeert. ZieMotorruimtein
Onderhoud van uw autovoor meer informatie.
Loca-
tiePa-
troon-
zeke-
ringMinize-
keringOmschrijving
1 Leeg Leeg
2 15 amp
Licht-
blauwRegelmodule
AWD/4WD
3 10 amp
RoodRemlichtschake-
laar middenach-
ter
Geïntegreerde bekrachtigingsmodule
237

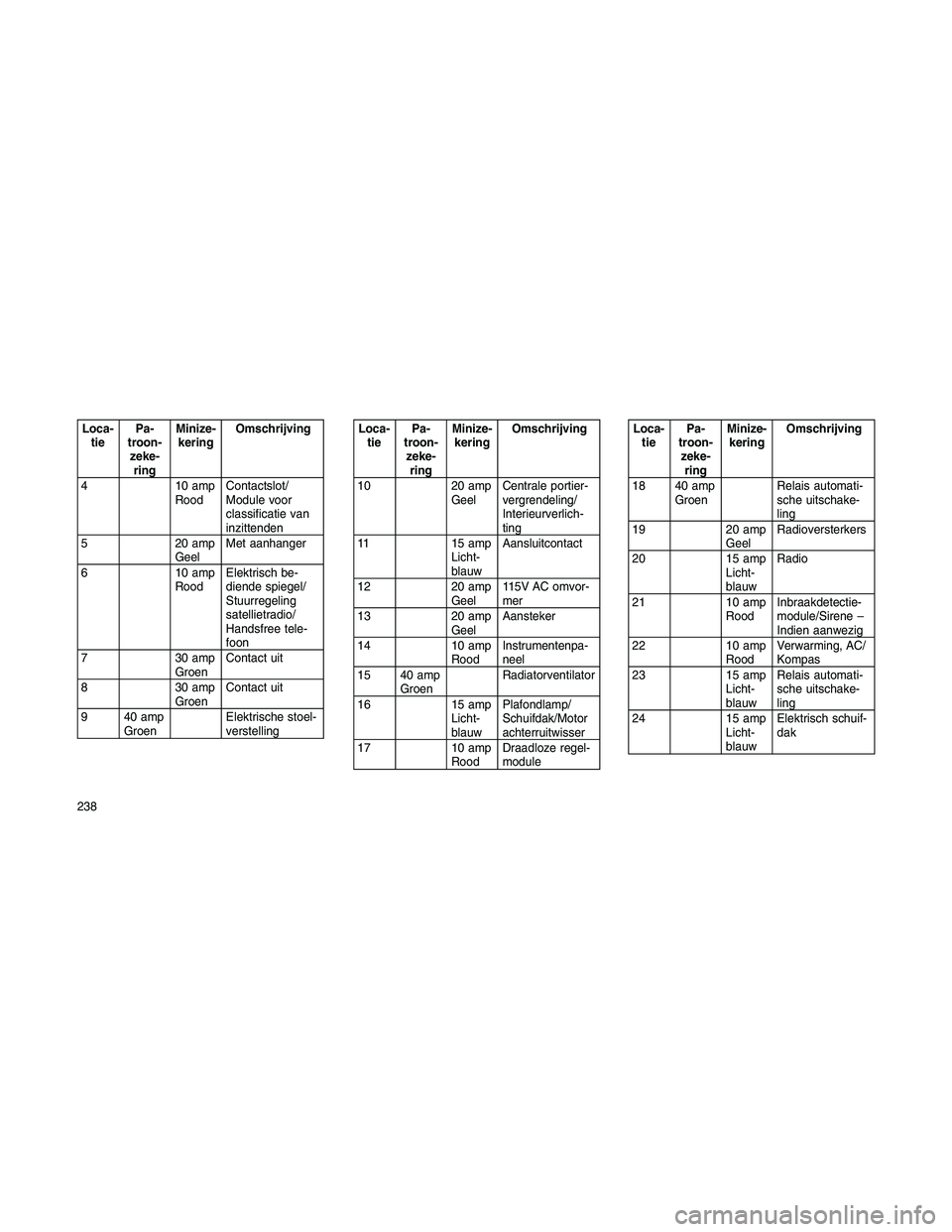

Loca-
tiePa-
troon-
zeke-
ringMinize-
keringOmschrijving
4 10 amp
RoodContactslot/
Module voor
classificatie van
inzittenden
5 20 amp
GeelMet aanhanger
6 10 amp
RoodElektrisch be-
diende spiegel/
Stuurregeling
satellietradio/
Handsfree tele-
foon
7 30 amp
GroenContact uit
8 30 amp
GroenContact uit
9 40 amp
GroenElektrische stoel-
verstellingLoca-
tiePa-
troon-
zeke-
ringMinize-
keringOmschrijving
10 20 amp
GeelCentrale portier-
vergrendeling/
Interieurverlich-
ting
11 15 amp
Licht-
blauwAansluitcontact
12 20 amp
Geel115V AC omvor-
mer
13 20 amp
GeelAansteker
14 10 amp
RoodInstrumentenpa-
neel
15 40 amp
GroenRadiatorventilator
16 15 amp
Licht-
blauwPlafondlamp/
Schuifdak/Motor
achterruitwisser
17 10 amp
RoodDraadloze regel-
moduleLoca-
tiePa-
troon-
zeke-
ringMinize-
keringOmschrijving
18 40 amp
GroenRelais automati-
sche uitschake-
ling
19 20 amp
GeelRadioversterkers
20 15 amp
Licht-
blauwRadio
21 10 amp
RoodInbraakdetectie-
module/Sirene –
Indien aanwezig
22 10 amp
RoodVerwarming, AC/
Kompas
23 15 amp
Licht-
blauwRelais automati-
sche uitschake-
ling
24 15 amp
Licht-
blauwElektrisch schuif-
dak
238

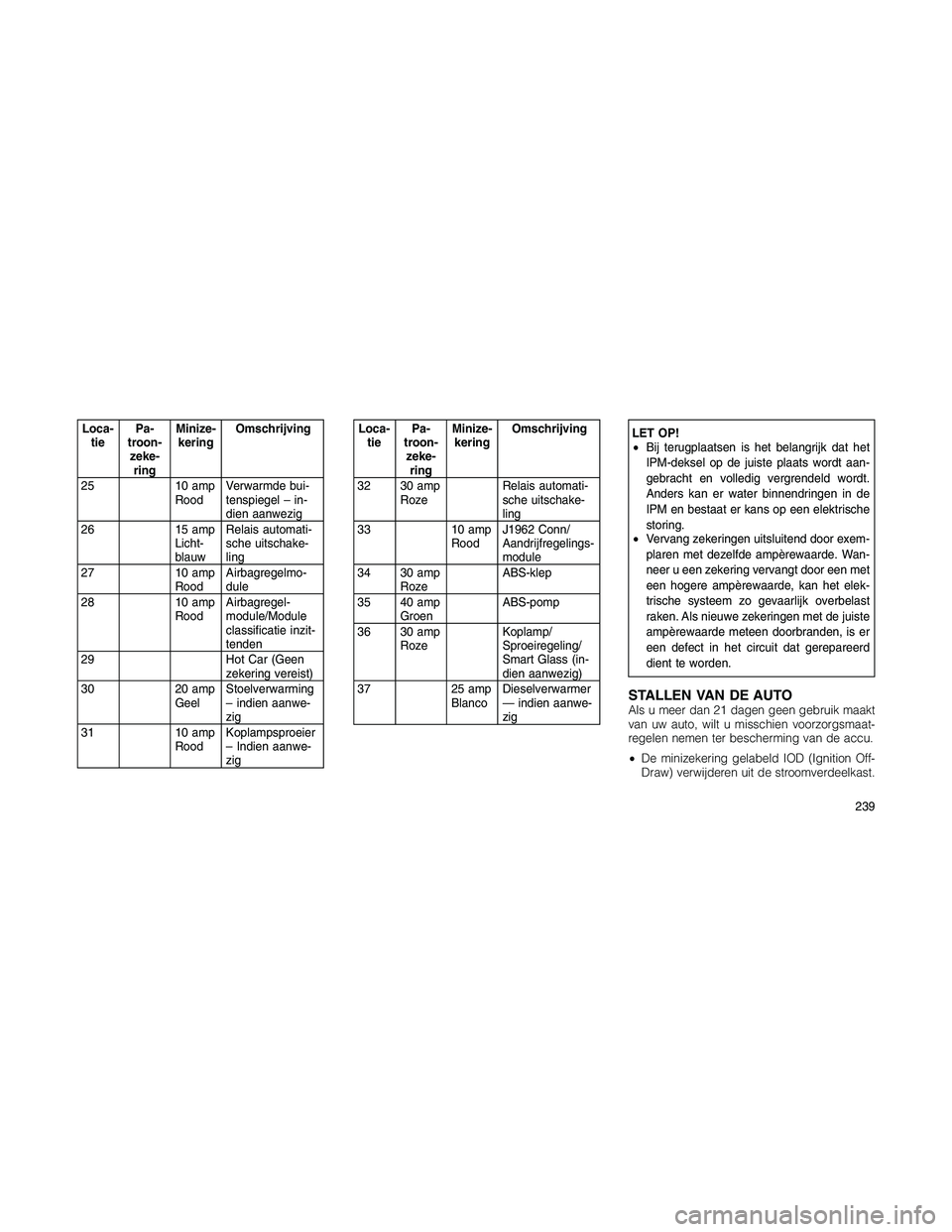

Loca-
tiePa-
troon-
zeke-
ringMinize-
keringOmschrijving
25 10 amp
RoodVerwarmde bui-
tenspiegel – in-
dien aanwezig
26 15 amp
Licht-
blauwRelais automati-
sche uitschake-
ling
27 10 amp
RoodAirbagregelmo-
dule
28 10 amp
RoodAirbagregel-
module/Module
classificatie inzit-
tenden
29 Hot Car (Geen
zekering vereist)
30 20 amp
GeelStoelverwarming
– indien aanwe-
zig
31 10 amp
RoodKoplampsproeier
– Indien aanwe-
zigLoca-
tiePa-
troon-
zeke-
ringMinize-
keringOmschrijving
32 30 amp
RozeRelais automati-
sche uitschake-
ling
33 10 amp
RoodJ1962 Conn/
Aandrijfregelings-
module
34 30 amp
RozeABS-klep
35 40 amp
GroenABS-pomp
36 30 amp
RozeKoplamp/
Sproeiregeling/
Smart Glass (in-
dien aanwezig)
37 25 amp
BlancoDieselverwarmer
— indien aanwe-
zigLET OP!
•Bij terugplaatsen is het belangrijk dat het
IPM-deksel op de juiste plaats wordt aan-
gebracht en volledig vergrendeld wordt.
Anders kan er water binnendringen in de
IPM en bestaat er kans op een elektrische
storing.
•Vervang zekeringen uitsluitend door exem-
plaren met dezelfde ampèrewaarde. Wan-
neer u een zekering vervangt door een met
een hogere ampèrewaarde, kan het elek-
trische systeem zo gevaarlijk overbelast
raken. Als nieuwe zekeringen met de juiste
ampèrewaarde meteen doorbranden, is er
een defect in het circuit dat gerepareerd
dient te worden.
STALLEN VAN DE AUTOAls u meer dan 21 dagen geen gebruik maakt
van uw auto, wilt u misschien voorzorgsmaat-
regelen nemen ter bescherming van de accu.
•De minizekering gelabeld IOD (Ignition Off-
Draw) verwijderen uit de stroomverdeelkast.
239

•Of de minkabel van de accu loskoppelen.
•Wanneer u de auto stalt, of minstens twee
weken lang niet gebruikt (bijv. bij vakantie),
laat het aircosysteem dan bij stationair toe-
rental vijf minuten lang draaien in de buiten-
lucht bij een hoge aanjagersnelheid. Zo
krijgt het systeem voldoende smering en is
de kans op schade aan de aircocompressor
miniem wanneer u het systeem weer start.
VERVANGINGSLAMPENAlle interieurlampjes hebben een messing of
glazen wigvormige fitting. Gloeilampjes met
aluminium fitting zijn niet goedgekeurd en moe-
ten bij vervanging niet worden gebruikt.
GLOEILAMPEN – binnen Gloeilampnummer
Koplamp..................T578
Lampje in het midden van het dak....T578
Laadruimte achterin/Zaklamp.....8–A35LFGLOEILAMPEN – buiten Lampje nr.
Koplampen grootlicht/dimlicht........H4
Richtingaanwijzer voor.........3757KA
Stand voor.................W5W
Versterker voorkant...........WY5W
Mistlamp vóór.............PSX24W
Derde remlicht (CHMSL). . LED-assemblage
Achter/Stop.................3157
Richtingaanwijzer achter. . 3757A of 3757AK
Achteruitrijlamp..........W16W (921)
Kentekenverlichting............W5W
Extra rijlicht..................H3
GLOEILAMPEN VERVANGEN
Koplampen
1. Doe de motorkap omhoog en bepaal de
plaats van de connector achter de koplamp.2. Trek in de motorruimte achter de koplamp
de rode klem van de stekker.
3. Verwijder de groene stekker uit de achter-
kant van de gloeilamp door de stekker recht
naar achteren te trekken.
240

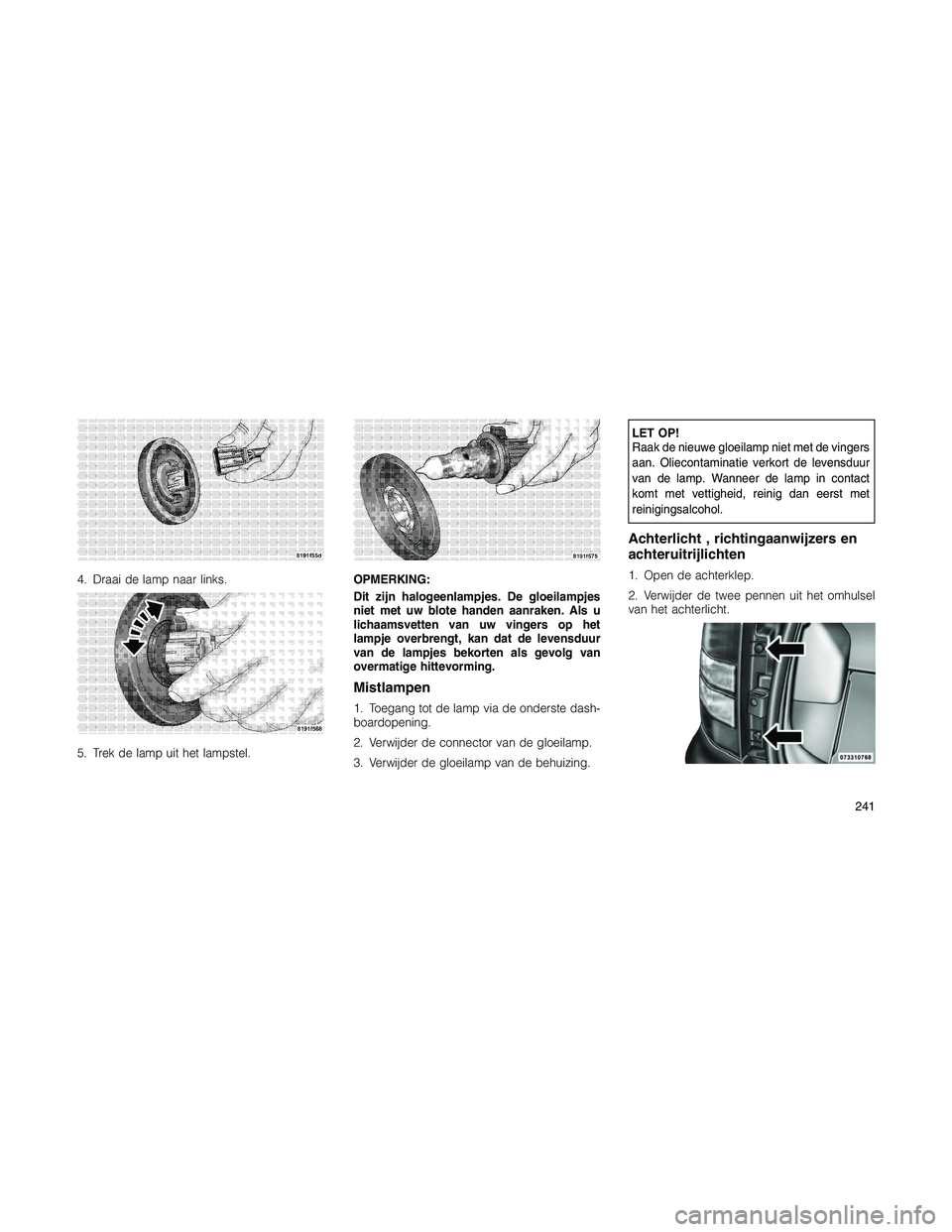

4. Draai de lamp naar links.
5. Trek de lamp uit het lampstel.OPMERKING:
Dit zijn halogeenlampjes. De gloeilampjes
niet met uw blote handen aanraken. Als u
lichaamsvetten van uw vingers op het
lampje overbrengt, kan dat de levensduur
van de lampjes bekorten als gevolg van
overmatige hittevorming.
Mistlampen
1. Toegang tot de lamp via de onderste dash-
boardopening.
2. Verwijder de connector van de gloeilamp.
3. Verwijder de gloeilamp van de behuizing.
LET OP!
Raak de nieuwe gloeilamp niet met de vingers
aan. Oliecontaminatie verkort de levensduur
van de lamp. Wanneer de lamp in contact
komt met vettigheid, reinig dan eerst met
reinigingsalcohol.
Achterlicht , richtingaanwijzers en
achteruitrijlichten
1. Open de achterklep.
2. Verwijder de twee pennen uit het omhulsel
van het achterlicht.
241

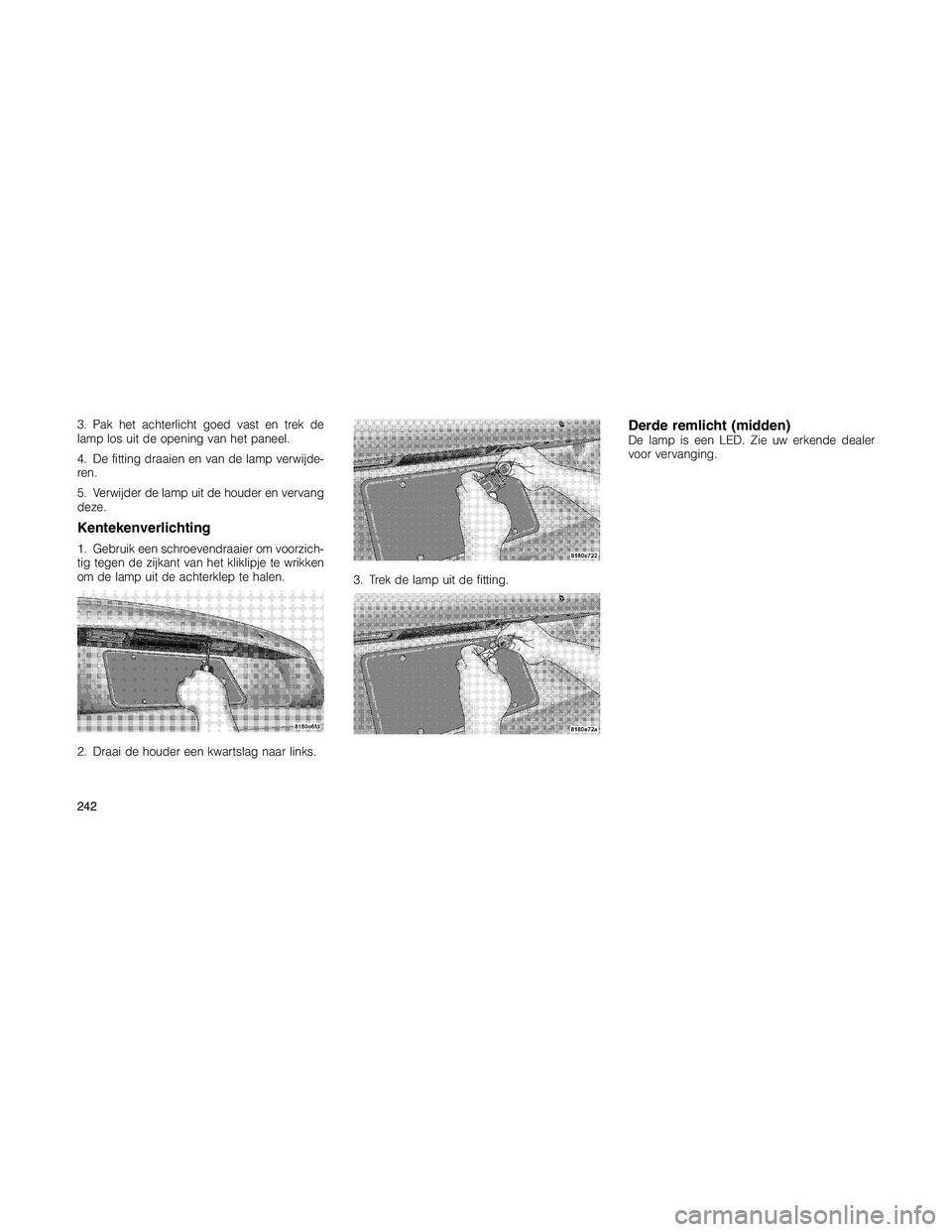

3. Pak het achterlicht goed vast en trek de
lamp los uit de opening van het paneel.
4. De fitting draaien en van de lamp verwijde-
ren.
5. Verwijder de lamp uit de houder en vervang
deze.
Kentekenverlichting
1. Gebruik een schroevendraaier om voorzich-
tig tegen de zijkant van het kliklipje te wrikken
om de lamp uit de achterklep te halen.
2. Draai de houder een kwartslag naar links.3. Trek de lamp uit de fitting.
Derde remlicht (midden)De lamp is een LED. Zie uw erkende dealer
voor vervanging.
242

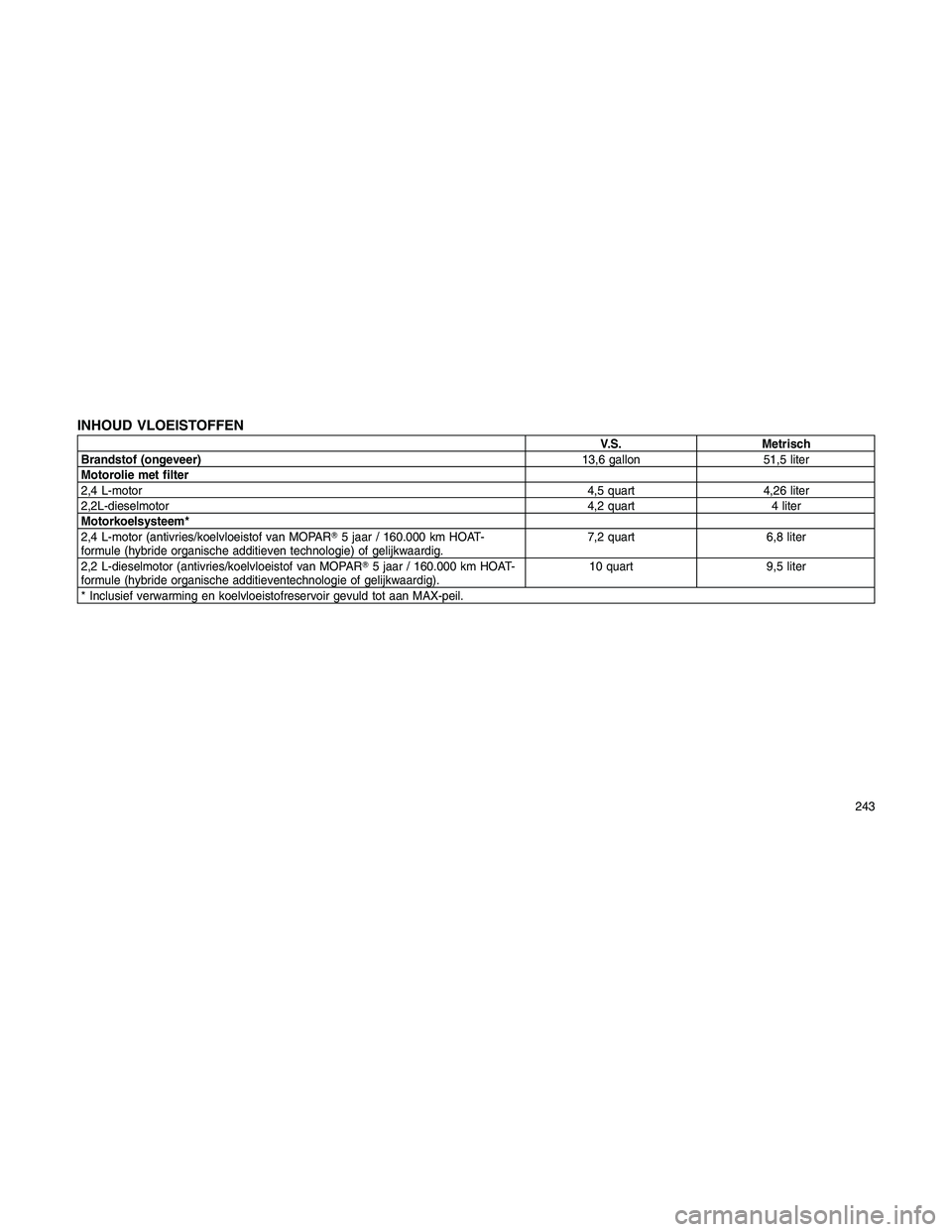

INHOUD VLOEISTOFFEN
V.S. Metrisch
Brandstof (ongeveer)13,6 gallon 51,5 liter
Motorolie met filter
2,4 L-motor4,5 quart 4,26 liter
2,2L-dieselmotor4,2 quart 4 liter
Motorkoelsysteem*
2,4 L-motor (antivries/koelvloeistof van MOPAR5 jaar / 160.000 km HOAT-
formule (hybride organische additieven technologie) of gelijkwaardig.7,2 quart 6,8 liter
2,2 L-dieselmotor (antivries/koelvloeistof van MOPAR5 jaar / 160.000 km HOAT-
formule (hybride organische additieventechnologie of gelijkwaardig).10 quart 9,5 liter
* Inclusief verwarming en koelvloeistofreservoir gevuld tot aan MAX-peil.
243

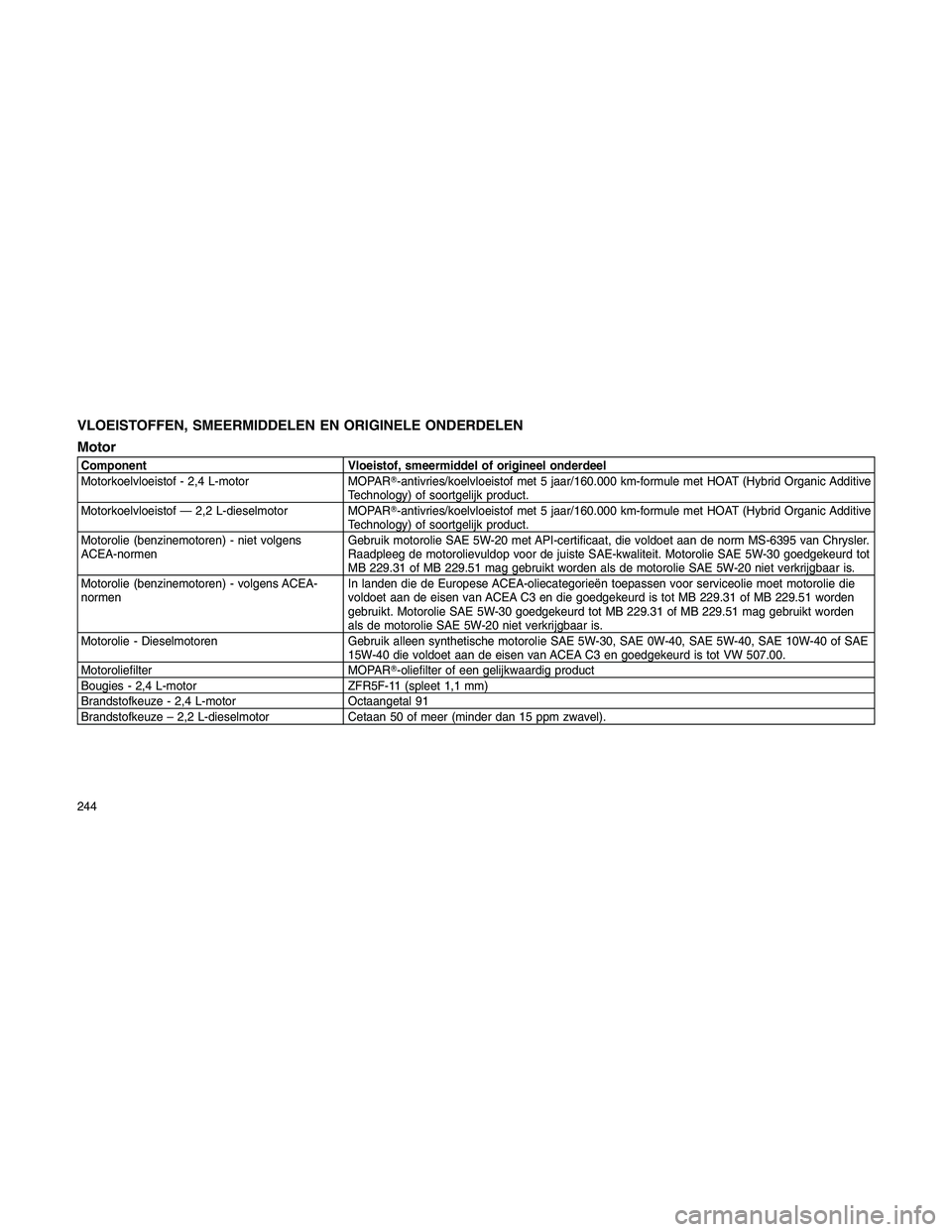

VLOEISTOFFEN, SMEERMIDDELEN EN ORIGINELE ONDERDELEN
Motor
Component Vloeistof, smeermiddel of origineel onderdeel
Motorkoelvloeistof - 2,4 L-motor MOPAR-antivries/koelvloeistof met 5 jaar/160.000 km-formule met HOAT (Hybrid Organic Additive
Technology) of soortgelijk product.
Motorkoelvloeistof — 2,2 L-dieselmotor MOPAR-antivries/koelvloeistof met 5 jaar/160.000 km-formule met HOAT (Hybrid Organic Additive
Technology) of soortgelijk product.
Motorolie (benzinemotoren) - niet volgens
ACEA-normenGebruik motorolie SAE 5W-20 met API-certificaat, die voldoet aan de norm MS-6395 van Chrysler.
Raadpleeg de motorolievuldop voor de juiste SAE-kwaliteit. Motorolie SAE 5W-30 goedgekeurd tot
MB 229.31 of MB 229.51 mag gebruikt worden als de motorolie SAE 5W-20 niet verkrijgbaar is.
Motorolie (benzinemotoren) - volgens ACEA-
normenIn landen die de Europese ACEA-oliecategorieën toepassen voor serviceolie moet motorolie die
voldoet aan de eisen van ACEA C3 en die goedgekeurd is tot MB 229.31 of MB 229.51 worden
gebruikt. Motorolie SAE 5W-30 goedgekeurd tot MB 229.31 of MB 229.51 mag gebruikt worden
als de motorolie SAE 5W-20 niet verkrijgbaar is.
Motorolie - Dieselmotoren Gebruik alleen synthetische motorolie SAE 5W-30, SAE 0W-40, SAE 5W-40, SAE 10W-40 of SAE
15W-40 die voldoet aan de eisen van ACEA C3 en goedgekeurd is tot VW 507.00.
Motoroliefilter MOPAR-oliefilter of een gelijkwaardig product
Bougies - 2,4 L-motor ZFR5F-11 (spleet 1,1 mm)
Brandstofkeuze - 2,4 L-motor Octaangetal 91
Brandstofkeuze – 2,2 L-dieselmotor Cetaan 50 of meer (minder dan 15 ppm zwavel).
244

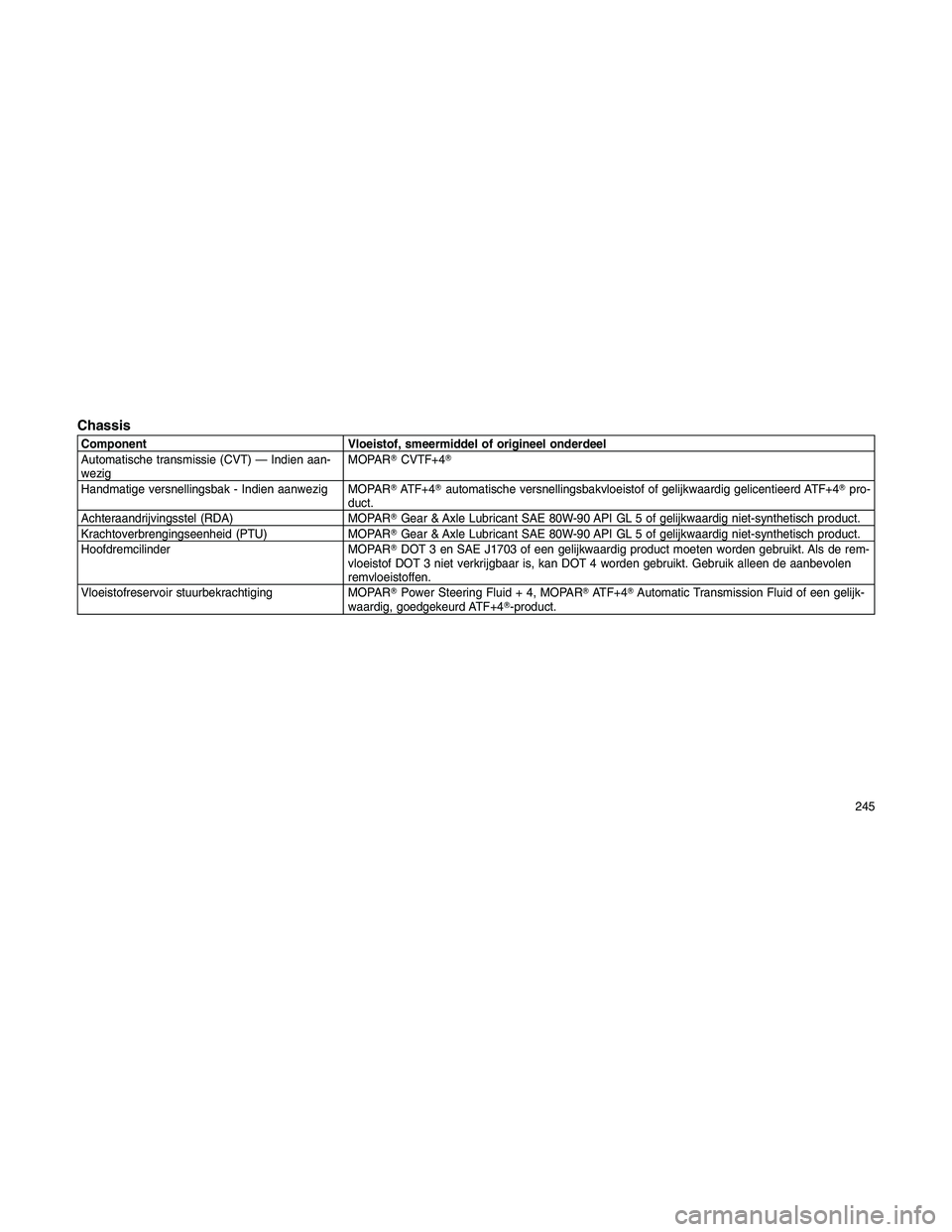

Chassis
Component Vloeistof, smeermiddel of origineel onderdeel
Automatische transmissie (CVT) — Indien aan-
wezigMOPARCVTF+4
Handmatige versnellingsbak - Indien aanwezig MOPARATF+4automatische versnellingsbakvloeistof of gelijkwaardig gelicentieerd ATF+4pro-
duct.
Achteraandrijvingsstel (RDA) MOPARGear & Axle Lubricant SAE 80W-90 API GL 5 of gelijkwaardig niet-synthetisch product.
Krachtoverbrengingseenheid (PTU) MOPARGear & Axle Lubricant SAE 80W-90 API GL 5 of gelijkwaardig niet-synthetisch product.
Hoofdremcilinder MOPARDOT 3 en SAE J1703 of een gelijkwaardig product moeten worden gebruikt. Als de rem-
vloeistof DOT 3 niet verkrijgbaar is, kan DOT 4 worden gebruikt. Gebruik alleen de aanbevolen
remvloeistoffen.
Vloeistofreservoir stuurbekrachtiging MOPARPower Steering Fluid + 4, MOPARATF+4Automatic Transmission Fluid of een gelijk-
waardig, goedgekeurd ATF+4-product.
245
