29

❒ nakon što prozor dosegne krajnji
gornji položaj držite tipku prema gore
još najmanje 3 sekunde.
Upozorenje
21) Nepravilna uporaba električkih prozora
može biti opasna. Prije i tijekom uporabe
električkih prozora, pazite da niti jedan put -
nik nije ugrožen njihovim kretanjem bilo da
bude uhvaćen osobni predmet ili da prozor
direktno udari osobu. Prilikom izlaska iz
vozila (opremljenog s mehaničkim ključem
s daljinskim upravljačem), uvijek izvadite
ključ iz kontaktne brave kako bi spriječili
nehotično uključivanje električkih prozora
koji mogu postati opasni za putnike u
vozilu.

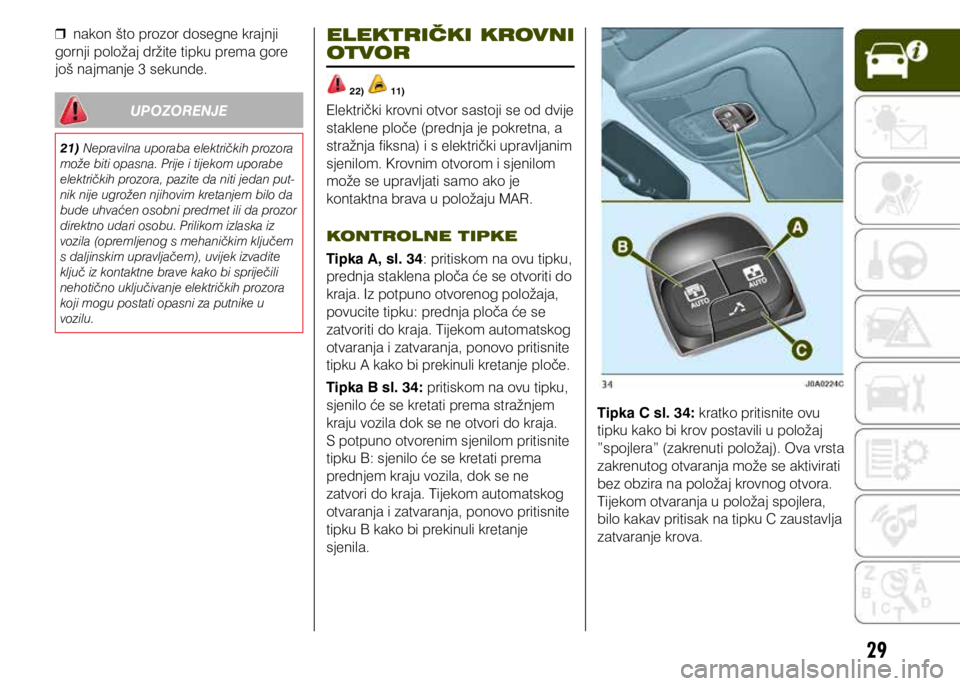

ELEKTRIČKI KROVNI
OTVOR
22) 11)
Električki krovni otvor sastoji se od dvije
staklene ploče (prednja je pokretna, a
stražnja fiksna) i s električki upravljanim
sjenilom. Krovnim otvorom i sjenilom
može se upravljati samo ako je
kontaktna brava u položaju MAR.
KONTROLNE TIPKE
Tipka A, sl. 34: pritiskom na ovu tipku,
prednja staklena ploča će se otvoriti do
kraja. Iz potpuno otvorenog položaja,
povucite tipku: prednja ploča će se
zatvoriti do kraja. Tijekom automatskog
otvaranja i zatvaranja, ponovo pritisnite
tipku A kako bi prekinuli kretanje ploče.
Tipka B sl. 34: pritiskom na ovu tipku,
sjenilo će se kretati prema stražnjem
kraju vozila dok se ne otvori do kraja.
S potpuno otvorenim sjenilom pritisnite
tipku B: sjenilo će se kretati prema
prednjem kraju vozila, dok se ne
zatvori do kraja. Tijekom automatskog
otvaranja i zatvaranja, ponovo pritisnite
tipku B kako bi prekinuli kretanje
sjenila.
Tipka C sl. 34: kratko pritisnite ovu
tipku kako bi krov postavili u položaj
”spojlera” (zakrenuti položaj). Ova vrsta
zakrenutog otvaranja može se aktivirati
bez obzira na položaj krovnog otvora.
Tijekom otvaranja u položaj spojlera,
bilo kakav pritisak na tipku C zaustavlja
zatvaranje krova.

30

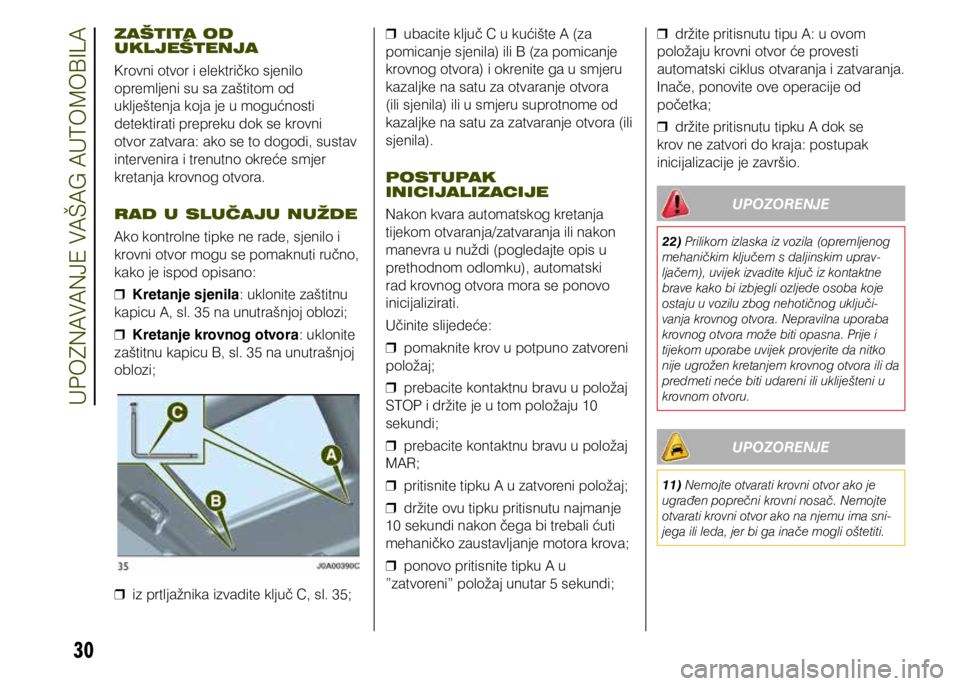

ZAŠTITA OD
UKLJEŠTENJA
Krovni otvor i električko sjenilo
opremljeni su sa zaštitom od
uklještenja koja je u mogućnosti
detektirati prepreku dok se krovni
otvor zatvara: ako se to dogodi, sustav
intervenira i trenutno okreće smjer
kretanja krovnog otvora.
RAD U SLUČAJU NUŽDE
Ako kontrolne tipke ne rade, sjenilo i
krovni otvor mogu se pomaknuti ručno,
kako je ispod opisano:
❒ Kretanje sjenila: uklonite zaštitnu
kapicu A, sl. 35 na unutrašnjoj oblozi;

❒ Kretanje krovnog otvora : uklonite
zaštitnu kapicu B, sl. 35 na unutrašnjoj
oblozi;

❒ iz prtljažnika izvadite ključ C, sl. 35;
❒ ubacite ključ C u kućište A (za
pomicanje sjenila) ili B (za pomicanje
krovnog otvora) i okrenite ga u smjeru
kazaljke na satu za otvaranje otvora
(ili sjenila) ili u smjeru suprotnome od
kazaljke na satu za zatvaranje otvora (ili
sjenila).
POSTUPAK
INICIJALIZACIJE
Nakon kvara automatskog kretanja
tijekom otvaranja/zatvaranja ili nakon
manevra u nuždi (pogledajte opis u
prethodnom odlomku), automatski
rad krovnog otvora mora se ponovo
inicijalizirati.
Učinite slijedeće:

❒ pomaknite krov u potpuno zatvoreni
položaj;

❒ prebacite kontaktnu bravu u položaj
STOP i držite je u tom položaju 10
sekundi;

❒ prebacite kontaktnu bravu u položaj
MAR;

❒ pritisnite tipku A u zatvoreni položaj;

❒ držite ovu tipku pritisnutu najmanje
10 sekundi nakon čega bi trebali ćuti
mehaničko zaustavljanje motora krova;

❒ ponovo pritisnite tipku A u
”zatvoreni” položaj unutar 5 sekundi;
❒ držite pritisnutu tipu A: u ovom
položaju krovni otvor će provesti
automatski ciklus otvaranja i zatvaranja.
Inače, ponovite ove operacije od
početka;

❒ držite pritisnutu tipku A dok se
krov ne zatvori do kraja: postupak
inicijalizacije je završio.
Upozorenje
22) Prilikom izlaska iz vozila (opremljenog
mehaničkim ključem s daljinskim uprav -
ljačem), uvijek izvadite ključ iz kontaktne
brave kako bi izbjegli ozljede osoba koje
ostaju u vozilu zbog nehotičnog uključi -
vanja krovnog otvora. Nepravilna uporaba
krovnog otvora može biti opasna. Prije i
tijekom uporabe uvijek provjerite da nitko
nije ugrožen kretanjem krovnog otvora ili da
predmeti neće biti udareni ili ukliješteni u
krovnom otvoru.
Upozorenje
11) Nemojte otvarati krovni otvor ako je
ugrađen poprečni krovni nosač. Nemojte
otvarati krovni otvor ako na njemu ima sni -
jega ili leda, jer bi ga inače mogli oštetiti.
UPOZNAVANJE VAŠAG AUTOMOBILA

31
MySky KROVNI
OTVOR
12)
Krov se sastoji od dvije ploče, prednje
i stražnje, koje se mogu pojedinačno ili
istovremeno ukloniti, ovisno o željama
vozača.
Prednja i stražnja ploča razlikuju se
prema odgovarajućim simbolima na
dnu samih ploča.
VAŽNO Ploče mogu izdržati bilo kakve
naslage snijega. U svakom slučaju
preporuča se ukloniti višak snijega.
ELEKTRIČKO
UPRAVLJANJE PREDNJE
PLOČE
U nekim izvedbama, prednjom pločom
se može električki upravljati. To se
može provesti samo s kontaktnom
bravom u položaju MAR. Ploča se
može pomaknuti naprijed/nazad i
otvoriti u zakrenutom položaju.
Tipke za upravljanje prednjom pločom
nalaze se u oblozi pored prekidača
stropnog svjetla, sl. 36:
❒ Tipka A: tipka za otvaranje/
zatvaranje do kraja kretanja prednje
ploče. Pritiskom na tipku prednje
ploče otvoriti će je do kraja. Iz potpuno
otvorenog položaja, povucite tipku:
prednja ploča će se zatvoriti do kraja.
❒ Tipka B: tipka za postavljanje
prednje ploče u zakrenuti otvoreni
položaj. Za postavljanje krovnog otvora
u zakrenuti položaj kratko pritisnite
ovu tipku. Ova vrsta zakrenutog
otvorenog položaja može se aktivirati
bez obzira na položaj krovnog otvora.
Tijekom otvaranja u zakrenuti položaj,
bilo kakav pritisak na tipku zaustavlja
otvaranje krovnog otvora. Zaštita od uklještenja
Prednja ploča uključuje zaštitu od
uklještenja koja može detektirati
prisutnost prepreke tijekom otvaranja
i zatvaranja ploče. Kada se to dogodi,
sustav se zaustavlja i trenutno se
promijeni smjer kretanja ploče.
UKL ANJANJE PLOČE
VAŽNO Ploče uklonite samo kada
vozilo miruje. Stražnja ploča se može
ukloniti samo kada je prednje ploča
zatvorena do kraja ili uklonjena.
Za uklanjanje ploča učinite slijedeće:

❒ radeći iz unutrašnjosti putničke
kabine, postavite ključ A, sl. 37 unutar
kućišta B, sl. 38, okrenite ga i nastavite
ga okretati pored simbola
, tako da
se otpusti brava krova; u isto vrijeme,
do kraja povucite ručku C (na istoj
ploči) do kraja kretanja;

❒ uklonite ploču (prednju ili stražnju),
ili obje;

❒ stavite ploču (ili obje ploče) u
odgovarajuću torbu (pogledajte
slijedeće stranice) i spremite ju u
prtljažnik.

32
TORBA ZA SPREMANJE
PLOČE
Nakon uklanjanja krovnih ploča,
moraju se spremiti u odgovarajuću
torbu unutar prtljažnika. Preporuča se
provesti ovaj postupak izvan vozila.
Učinite slijedeće:
❒ otvorite torbu, ubacite prvu ploču B
kako je prikazano na slici 39 i nakon
toga ubacite drugu ploču C;
❒ zatvorite torbu i pravilno je
pozicionirajte u prtljažniku;

❒ nakon toga učvrstite torbu za kuke
na poprečnom elementu prtljažnika.
VAŽNO Nikada nemojte stavljati
preteške terete na torbu; za dodatne
informacije pogledajte opis u
dokumentima koji dolaze uz torbu. RAD U SLUČAJU NUŽDE
Ako kontrolne tipke ne rade, krovni
otvor se može pomaknuti ručno, kako
je ispod opisano:

❒ uklonite zaštitnu kapicu A, sl. 40 na
unutrašnjoj oblozi;

❒ ubacite isporučeni ključ B u kućište
A i za otvaranje krovnog otvora okrenite
ga u smjeru kazaljke na satu ili u
smjeru suprotnome od kazaljki na satu
za zatvaranje.
Upozorenje
12) Nemojte otvarati krovni otvor ako je
ugrađen poprečni krovni nosač. Nemojte
otvarati krovni otvor ako na njemu ima sni -
jega ili leda, jer bi ga inače mogli oštetiti.
UPOZNAVANJE VAŠAG AUTOMOBILA

33

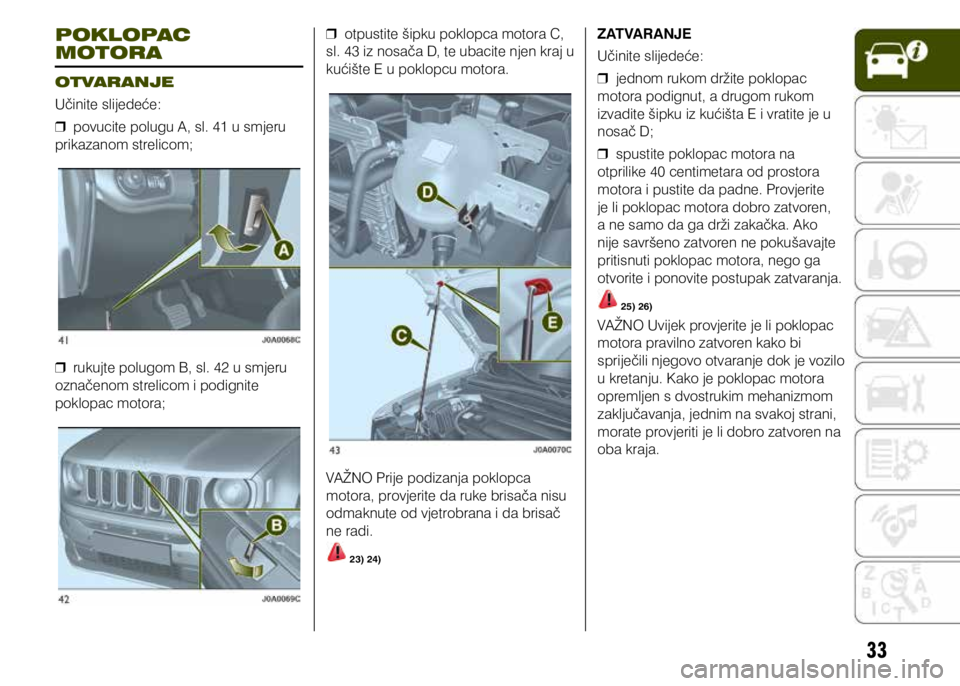

POKLOPAC
MOTORA
OTVARANJE
Učinite slijedeće:
❒ povucite polugu A, sl. 41 u smjeru
prikazanom strelicom;

❒ rukujte polugom B, sl. 42 u smjeru
označenom strelicom i podignite
poklopac motora;
❒ otpustite šipku poklopca motora C,
sl. 43 iz nosača D, te ubacite njen kraj u
kućište E u poklopcu motora.
VAŽNO Prije podizanja poklopca
motora, provjerite da ruke brisača nisu
odmaknute od vjetrobrana i da brisač
ne radi.
23) 24)
ZATVARANJE
Učinite slijedeće:

❒ jednom rukom držite poklopac
motora podignut, a drugom rukom
izvadite šipku iz kućišta E i vratite je u
nosač D;

❒ spustite poklopac motora na
otprilike 40 centimetara od prostora
motora i pustite da padne. Provjerite
je li poklopac motora dobro zatvoren,
a ne samo da ga drži zakačka. Ako
nije savršeno zatvoren ne pokušavajte
pritisnuti poklopac motora, nego ga
otvorite i ponovite postupak zatvaranja.
25) 26)
VAŽNO Uvijek provjerite je li poklopac
motora pravilno zatvoren kako bi
spriječili njegovo otvaranje dok je vozilo
u kretanju. Kako je poklopac motora
opremljen s dvostrukim mehanizmom
zaključavanja, jednim na svakoj strani,
morate provjeriti je li dobro zatvoren na
oba kraja.

34
Upozorenje
23) Nepravilno pozicioniranje šipke za
pridržavanje može uzrokovati da poklopac
motora naglo padne.
24) Poklopac motora podignite koristeći
obje ruke. Prije podizanja poklopca motora
provjerite da ruke brisača vjetrobrana nisu
odmaknute od vjetrobrana, da vozilo miruje
i je li električka parkirna kočnica uključena.
25) Radi sigurnosti poklopac motora mora
uvijek tijekom vožnje biti dobro zatvoren.
Stoga, provjerite je li poklopac motora
pravilno zatvoren i je li zakačka aktivirana.
Ako tijekom vožnje primijetite da poklopac
motora nije pravilno zatvoren, odmah se
zaustavite i pravilno ga zatvorite.
26) Ove operacije provedite samo kada
vozilo miruje.

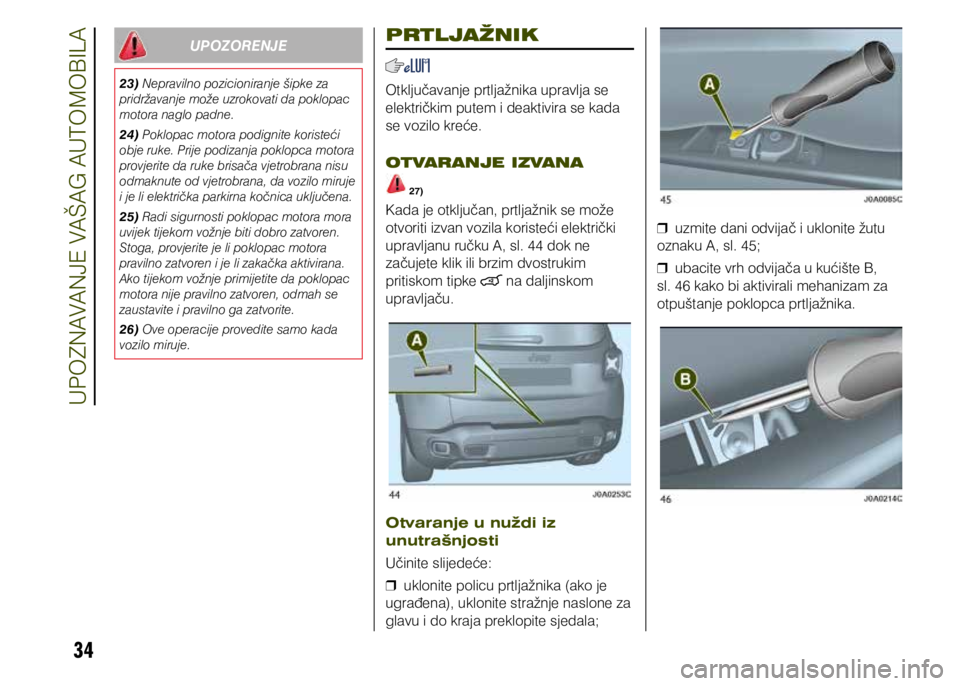

PRTLJAŽNIK
Otključavanje prtljažnika upravlja se
električkim putem i deaktivira se kada
se vozilo kreće.
OTVARANJE IZVANA
27)
Kada je otključan, prtljažnik se može
otvoriti izvan vozila koristeći električki
upravljanu ručku A, sl. 44 dok ne
začujete klik ili brzim dvostrukim
pritiskom tipke
na daljinskom
upravljaču.
Otvaranje u nuždi iz
unutrašnjosti
Učinite slijedeće:

❒ uklonite policu prtljažnika (ako je
ugrađena), uklonite stražnje naslone za
glavu i do kraja preklopite sjedala;
❒ uzmite dani odvijač i uklonite žutu
oznaku A, sl. 45;

❒ ubacite vrh odvijača u kućište B,
sl. 46 kako bi aktivirali mehanizam za
otpuštanje poklopca prtljažnika.
Upozn$9$nje 9$

35
ZATVARANJE
Za zatvaranje poklopca prtljažnika
uhvatite ručku s unutrašnje strane
poklopca prtljažnika.
VAŽNO Prije zatvaranja prtljažnika
provjerite imate li ključeve jer se
prtljažnik automatski zaključava.
INICIJALIZACIJA
PRTLJAŽNIKA
VAŽNO Ako se odspoji akumulator ili
pregori zaštitni osigurač, mehanizam
otvaranja/zatvaranja prtljažnika mora se
ponovo inicijalizirati kako slijedi:
❒ zatvorite sva vrata i prtljažnika;

❒ pritisnite tipku
na daljinskom
upravljaču;

❒ pritisnite tipku
na daljinskom

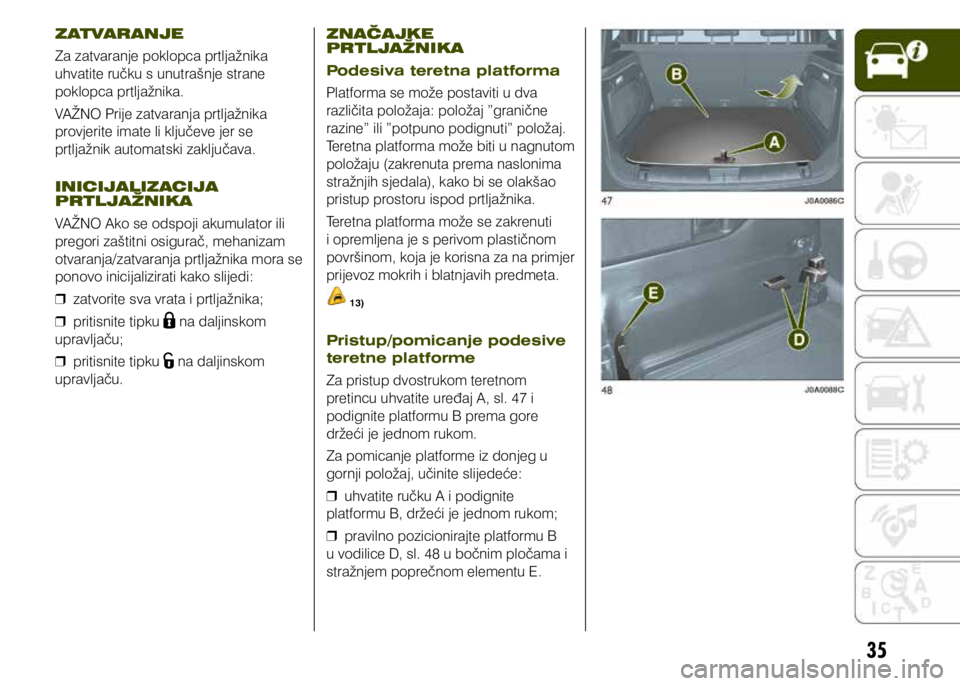

upravljaču. ZNAČAJKE
PRTLJAŽNIKA
Podesiva teretna platforma
Platforma se može postaviti u dva
različita položaja: položaj ”granične
razine” ili ”potpuno podignuti” položaj.
Teretna platforma može biti u nagnutom
položaju (zakrenuta prema naslonima
stražnjih sjedala), kako bi se olakšao
pristup prostoru ispod prtljažnika.
Teretna platforma može se zakrenuti
i opremljena je s perivom plastičnom
površinom, koja je korisna za na primjer
prijevoz mokrih i blatnjavih predmeta.
13)
Pristup/pomicanje podesive
teretne platforme
Za pristup dvostrukom teretnom
pretincu uhvatite uređaj A, sl. 47 i
podignite platformu B prema gore
držeći je jednom rukom.
Za pomicanje platforme iz donjeg u
gornji položaj, učinite slijedeće:

❒ uhvatite ručku A i podignite
platformu B, držeći je jednom rukom;

❒ pravilno pozicionirajte platformu B
u vodilice D, sl. 48 u bočnim pločama i
stražnjem poprečnom elementu E.

36
Utičnica
Ona se nalazi s lijeve strane prtljažnika.
Može se koristiti samo kada je
kontaktna brava u položaju MAR.
VAŽNO Nemojte na utičnicu spajati
uređaje čija snaga prelazi 180 W.
Nemojte oštetiti utičnicu koristeći
neodgovarajuće adaptere.Upozorenje
27) Prilikom otvaranja poklopca prtljažnika
pazite da ne udarite predmete na polici
prtljažnika.
Upozorenje
13) Dimenzije platforme dozvoljavaju
maksimalnu težinu raspoređenog tereta od
70 kg (u položaju 0) ili 40 kg (u položaju 1):
nemojte ubacivati predmete veće težine.
UPOZNAVANJE VA

37
UPOZNAVANJE PLOČE SA INSTRUMENTIMA
Ovo poglavlje priručnika pruža vam
sve informacije koje trebate za
razumijevanje, interpretiranje i pravilnu
uporabu ploče sa instrumentima.ARMATURNA PLOČA I
INSTRUMENTI
................................... 38
ZASLON ............................................. 40
SVJETLA I PORUKE UPOZORENJA . 43
- Crvena svjetla upozorenja ......... 43
- Žuta svjetla upozorenja ..............47
- Zelena svjetla upozorenja .......... 51
- Plava svjetla upozorenja ............ 52
- Crveni simboli na zaslonu .......... 52
- Žuti simboli na zaslonu .............. 55
- Poruke na zaslonu ..................... 61

38
ARMATURNA PLOČA I INSTRUMENTI
IZVEDBE S MULTIFUNKCIJSKIM ZASLONOM
A. Brojač okretaja motora – B. Digitalni pokazivač temperature rashladne tekućine motora sa svjetlom upozorenja na pregrijavanje – C. Multifunkcijski
zaslon – D. Digitalni pokazivač razine goriva sa svjetlom upozorenja rezerve (trokut na desnom strani simbola
pokazuje stranu vozila na kojoj se
nalazi otvor spremnika goriva) – E. Brzinomjer (indikator brzine) (brzinomjer uključuje senzor svjetline)
Svjetlo upozorenja samo kod dizelskih izvedbi. Dizelske izvedbe također uključuju ikone i skala brojača okretaja
se kreće do 6000 okr/min.
VAŽNO Osvjetljenje grafike ploče sa instrumentima može ovisiti o izvedbi vozila.
UPOZNAVANJE PLOČE SA INSTRUMENTIMA
