ADVERTENCIA
• Los airbags laterales necesitan espacio
para inflarse. No se apoye contra la
puerta ni la ventanilla. Siéntese erguido
en el centro del asiento.
• Si los ocupantes están demasiado cerca
de los airbags laterales durante el des-
pliegue, podrían producirse lesiones de
gravedad o mortales.
• Si se confía solo en los airbags laterales,
se pueden producir graves lesiones en
caso de colisión. Los airbags laterales
actúan junto con sus cinturones de se-
guridad para sujetarle adecuadamente.
En algunas colisiones, los airbag latera-
les no llegan a desplegarse. Utilice
siempre el cinturón de seguridad incluso
aunque disponga de airbags laterales.
NOTA:
Puede que las cubiertas de los airbags pasen
desapercibidas en el tapizado interior, pero
se abrirán durante la activación del airbag.
Componentes del sistema del airbag
El sistema Occupant Restraint Controller
(ORC) (Controlador de sujeción de ocupan-
tes) controla los circuitos internos y el ca-
bleado de interconexión asociado a los com-
ponentes eléctricos del sistema del airbag
indicados a continuación:
• Controlador de sujeción de ocupantes
(ORC)
• Luz de advertencia del airbag
• Volante y columna de dirección
• Panel de instrumentos
• Protectores de rodillas ante impactos
• Airbag delantero del conductor y el acom-
pañante
• Interruptor de hebilla del cinturón de segu-
ridad
• Airbags laterales suplementarios
• Sensores de impactos frontales y laterales
• Pretensores de cinturones de seguridad
En caso de producirse una activación
Los airbag delanteros están diseñados para
desinflarse inmediatamente después del des-
pliegue.
NOTA:
Los airbags delanteros y/o laterales no se
activarán en todas las colisiones. Esto no
significa que el sistema del airbag tenga
algún problema.
En caso de sufrir una colisión que provoque la
activación de los airbags, pueden producirse
todas o alguna de las circunstancias siguientes:
• El material del airbag, cuando este se des-
pliega y se abre, puede producir abrasiones
y/o enrojecimiento de la piel a los ocupan-
tes. Las abrasiones son similares a las que
se producen por fricción con una cuerda o a
las que se provocan al deslizarse por una
alfombra o por el suelo de un gimnasio. No
son provocadas por contacto con productos
químicos. No son permanentes y normal-
mente se curan rápidamente. Sin embargo,
en caso de producirse ampollas o una mala
cicatrización después de algunos días,
acuda de inmediato a su médico.
109

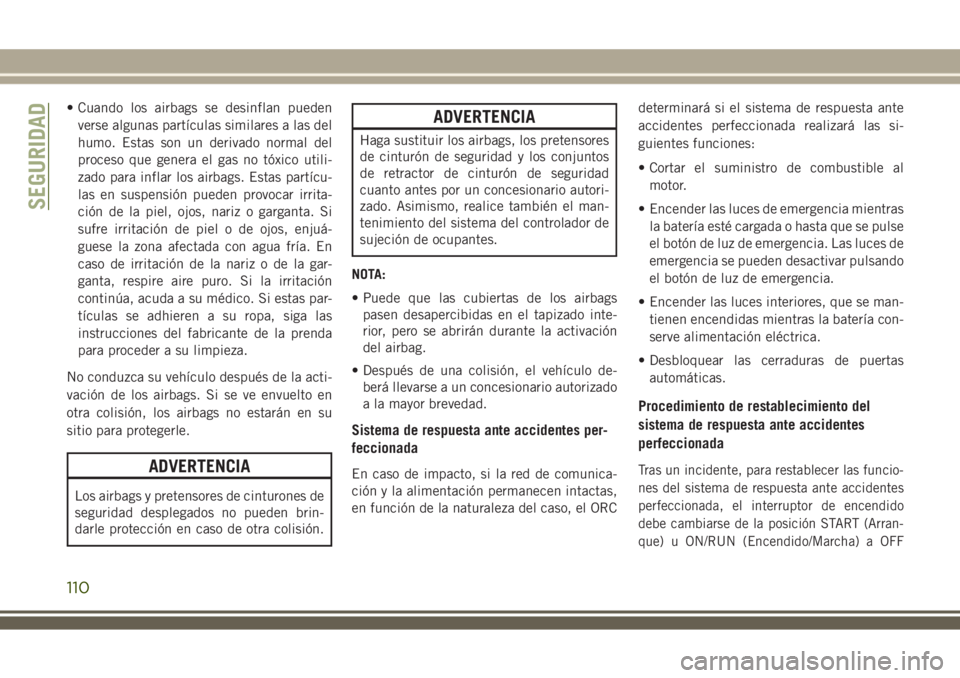

• Cuando los airbags se desinflan pueden
verse algunas partículas similares a las del
humo. Estas son un derivado normal del
proceso que genera el gas no tóxico utili-
zado para inflar los airbags. Estas partícu-
las en suspensión pueden provocar irrita-
ción de la piel, ojos, nariz o garganta. Si
sufre irritación de piel o de ojos, enjuá-
guese la zona afectada con agua fría. En
caso de irritación de la nariz o de la gar-
ganta, respire aire puro. Si la irritación
continúa, acuda a su médico. Si estas par-
tículas se adhieren a su ropa, siga las
instrucciones del fabricante de la prenda
para proceder a su limpieza.
No conduzca su vehículo después de la acti-
vación de los airbags. Si se ve envuelto en
otra colisión, los airbags no estarán en su
sitio para protegerle.
ADVERTENCIA
Los airbags y pretensores de cinturones de
seguridad desplegados no pueden brin-
darle protección en caso de otra colisión.
ADVERTENCIA
Haga sustituir los airbags, los pretensores
de cinturón de seguridad y los conjuntos
de retractor de cinturón de seguridad
cuanto antes por un concesionario autori-
zado. Asimismo, realice también el man-
tenimiento del sistema del controlador de
sujeción de ocupantes.
NOTA:
• Puede que las cubiertas de los airbags
pasen desapercibidas en el tapizado inte-
rior, pero se abrirán durante la activación
del airbag.
• Después de una colisión, el vehículo de-
berá llevarse a un concesionario autorizado
a la mayor brevedad.
Sistema de respuesta ante accidentes per-
feccionada
En caso de impacto, si la red de comunica-
ción y la alimentación permanecen intactas,
en función de la naturaleza del caso, el ORCdeterminará si el sistema de respuesta ante
accidentes perfeccionada realizará las si-
guientes funciones:
• Cortar el suministro de combustible al
motor.
• Encender las luces de emergencia mientras
la batería esté cargada o hasta que se pulse
el botón de luz de emergencia. Las luces de
emergencia se pueden desactivar pulsando
el botón de luz de emergencia.
• Encender las luces interiores, que se man-
tienen encendidas mientras la batería con-
serve alimentación eléctrica.
• Desbloquear las cerraduras de puertas
automáticas.
Procedimiento de restablecimiento del
sistema de respuesta ante accidentes
perfeccionada
Tras un incidente, para restablecer las funcio-
nes del sistema de respuesta ante accidentes
perfeccionada, el interruptor de encendido
debe cambiarse de la posición START (Arran-
que) u ON/RUN (Encendido/Marcha) a OFF
SEGURIDAD
110

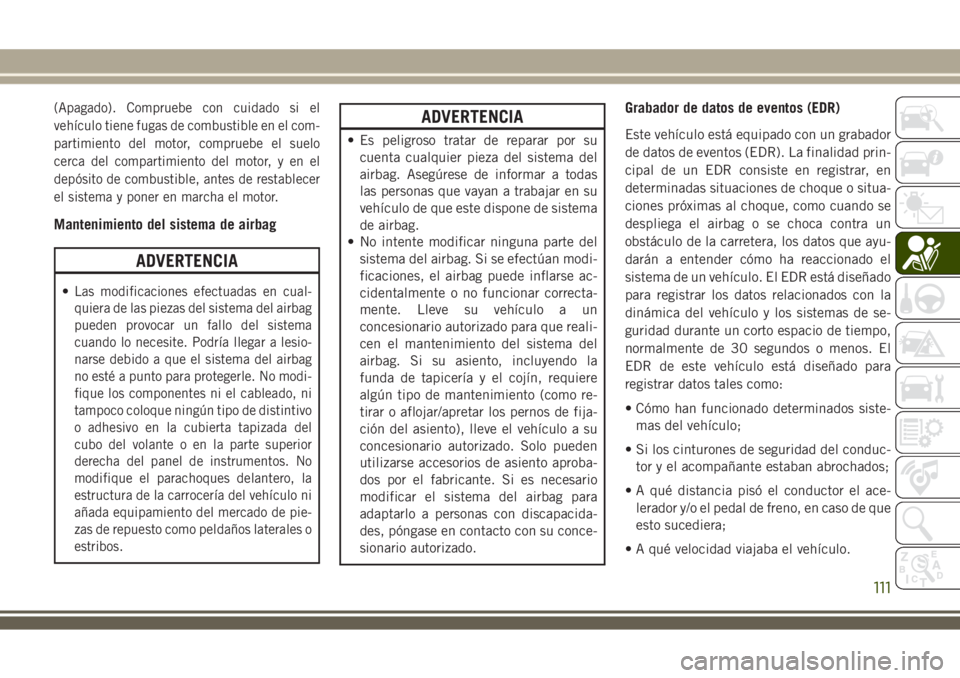

(Apagado). Compruebe con cuidado si el
vehículo tiene fugas de combustible en el com-
partimiento del motor, compruebe el suelo
cerca del compartimiento del motor, y en el
depósito de combustible, antes de restablecer
el sistema y poner en marcha el motor.
Mantenimiento del sistema de airbag
ADVERTENCIA
•Las modificaciones efectuadas en cual-
quiera de las piezas del sistema del airbag
pueden provocar un fallo del sistema
cuando lo necesite. Podría llegar a lesio-
narse debido a que el sistema del airbag
no esté a punto para protegerle. No modi-
fique los componentes ni el cableado, ni
tampoco coloque ningún tipo de distintivo
o adhesivo en la cubierta tapizada del
cubo del volante o en la parte superior
derecha del panel de instrumentos. No
modifique el parachoques delantero, la
estructura de la carrocería del vehículo ni
añada equipamiento del mercado de pie-
zas de repuesto como peldaños laterales o
estribos.
ADVERTENCIA
• Es peligroso tratar de reparar por su
cuenta cualquier pieza del sistema del
airbag. Asegúrese de informar a todas
las personas que vayan a trabajar en su
vehículo de que este dispone de sistema
de airbag.
• No intente modificar ninguna parte del
sistema del airbag. Si se efectúan modi-
ficaciones, el airbag puede inflarse ac-
cidentalmente o no funcionar correcta-
mente. Lleve su vehículo a un
concesionario autorizado para que reali-
cen el mantenimiento del sistema del
airbag. Si su asiento, incluyendo la
funda de tapicería y el cojín, requiere
algún tipo de mantenimiento (como re-
tirar o aflojar/apretar los pernos de fija-
ción del asiento), lleve el vehículo a su
concesionario autorizado. Solo pueden
utilizarse accesorios de asiento aproba-
dos por el fabricante. Si es necesario
modificar el sistema del airbag para
adaptarlo a personas con discapacida-
des, póngase en contacto con su conce-
sionario autorizado.
Grabador de datos de eventos (EDR)
Este vehículo está equipado con un grabador
de datos de eventos (EDR). La finalidad prin-
cipal de un EDR consiste en registrar, en
determinadas situaciones de choque o situa-
ciones próximas al choque, como cuando se
despliega el airbag o se choca contra un
obstáculo de la carretera, los datos que ayu-
darán a entender cómo ha reaccionado el
sistema de un vehículo. El EDR está diseñado
para registrar los datos relacionados con la
dinámica del vehículo y los sistemas de se-
guridad durante un corto espacio de tiempo,
normalmente de 30 segundos o menos. El
EDR de este vehículo está diseñado para
registrar datos tales como:
• Cómo han funcionado determinados siste-
mas del vehículo;
• Si los cinturones de seguridad del conduc-
tor y el acompañante estaban abrochados;
• A qué distancia pisó el conductor el ace-
lerador y/o el pedal de freno, en caso de que
esto sucediera;
• A qué velocidad viajaba el vehículo.
111

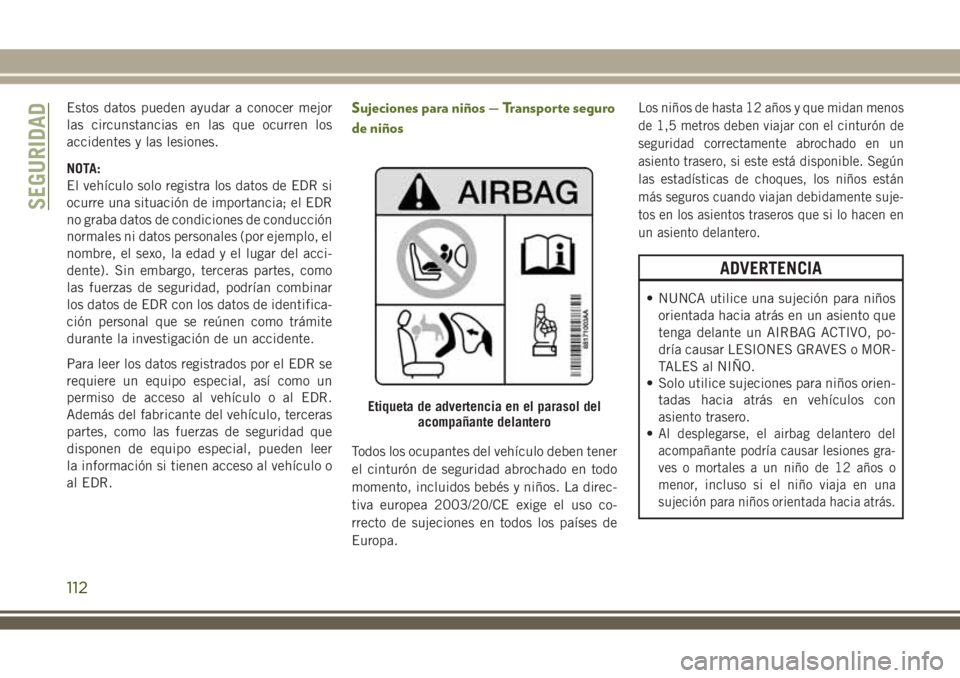

Estos datos pueden ayudar a conocer mejor
las circunstancias en las que ocurren los
accidentes y las lesiones.
NOTA:
El vehículo solo registra los datos de EDR si
ocurre una situación de importancia; el EDR
no graba datos de condiciones de conducción
normales ni datos personales (por ejemplo, el
nombre, el sexo, la edad y el lugar del acci-
dente). Sin embargo, terceras partes, como
las fuerzas de seguridad, podrían combinar
los datos de EDR con los datos de identifica-
ción personal que se reúnen como trámite
durante la investigación de un accidente.
Para leer los datos registrados por el EDR se
requiere un equipo especial, así como un
permiso de acceso al vehículo o al EDR.
Además del fabricante del vehículo, terceras
partes, como las fuerzas de seguridad que
disponen de equipo especial, pueden leer
la información si tienen acceso al vehículo o
al EDR.Sujeciones para niños — Transporte seguro
de niños
Todos los ocupantes del vehículo deben tener
el cinturón de seguridad abrochado en todo
momento, incluidos bebés y niños. La direc-
tiva europea 2003/20/CE exige el uso co-
rrecto de sujeciones en todos los países de
Europa.
Los niños de hasta 12 años y que midan menos
de 1,5 metros deben viajar con el cinturón de
seguridad correctamente abrochado en un
asiento trasero, si este está disponible. Según
las estadísticas de choques, los niños están
más seguros cuando viajan debidamente suje-
tos en los asientos traseros que si lo hacen en
un asiento delantero.
ADVERTENCIA
• NUNCA utilice una sujeción para niños
orientada hacia atrás en un asiento que
tenga delante un AIRBAG ACTIVO, po-
dría causar LESIONES GRAVES o MOR-
TALES al NIÑO.
• Solo utilice sujeciones para niños orien-
tadas hacia atrás en vehículos con
asiento trasero.
•
Al desplegarse, el airbag delantero del
acompañante podría causar lesiones gra-
ves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia atrás.
Etiqueta de advertencia en el parasol del
acompañante delantero
SEGURIDAD
112

ADVERTENCIA

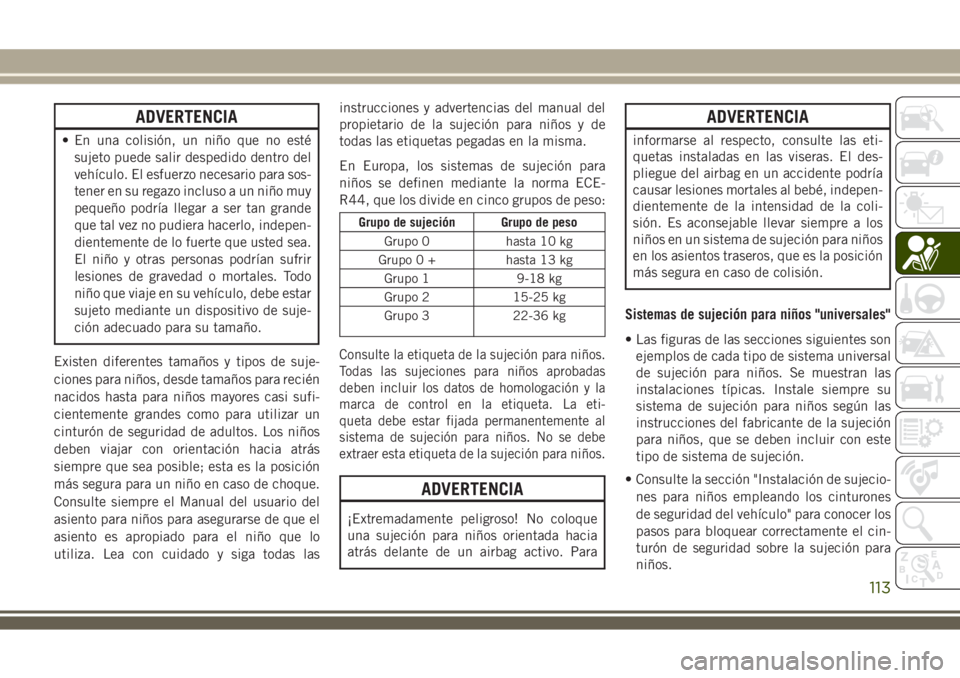

• En una colisión, un niño que no esté
sujeto puede salir despedido dentro del
vehículo. El esfuerzo necesario para sos-
tener en su regazo incluso a un niño muy
pequeño podría llegar a ser tan grande
que tal vez no pudiera hacerlo, indepen-
dientemente de lo fuerte que usted sea.
El niño y otras personas podrían sufrir
lesiones de gravedad o mortales. Todo
niño que viaje en su vehículo, debe estar
sujeto mediante un dispositivo de suje-
ción adecuado para su tamaño.
Existen diferentes tamaños y tipos de suje-
ciones para niños, desde tamaños para recién
nacidos hasta para niños mayores casi sufi-
cientemente grandes como para utilizar un
cinturón de seguridad de adultos. Los niños
deben viajar con orientación hacia atrás
siempre que sea posible; esta es la posición
más segura para un niño en caso de choque.
Consulte siempre el Manual del usuario del
asiento para niños para asegurarse de que el
asiento es apropiado para el niño que lo
utiliza. Lea con cuidado y siga todas lasinstrucciones y advertencias del manual del
propietario de la sujeción para niños y de
todas las etiquetas pegadas en la misma.
En Europa, los sistemas de sujeción para
niños se definen mediante la norma ECE-
R44, que los divide en cinco grupos de peso:
Grupo de sujeción Grupo de peso
Grupo 0 hasta 10 kg
Grupo 0 + hasta 13 kg
Grupo 1 9-18 kg
Grupo 2 15-25 kg
Grupo 3 22-36 kg
Consulte la etiqueta de la sujeción para niños.
Todas las sujeciones para niños aprobadas
deben incluir los datos de homologación y la
marca de control en la etiqueta. La eti-
queta debe estar fijada permanentemente al
sistema de sujeción para niños. No se debe
extraer esta etiqueta de la sujeción para niños.
ADVERTENCIA
¡Extremadamente peligroso! No coloque
una sujeción para niños orientada hacia
atrás delante de un airbag activo. Para
ADVERTENCIA
informarse al respecto, consulte las eti-
quetas instaladas en las viseras. El des-
pliegue del airbag en un accidente podría
causar lesiones mortales al bebé, indepen-
dientemente de la intensidad de la coli-
sión. Es aconsejable llevar siempre a los
niños en un sistema de sujeción para niños
en los asientos traseros, que es la posición
más segura en caso de colisión.
Sistemas de sujeción para niños "universales"
• Las figuras de las secciones siguientes son
ejemplos de cada tipo de sistema universal
de sujeción para niños. Se muestran las
instalaciones típicas. Instale siempre su
sistema de sujeción para niños según las
instrucciones del fabricante de la sujeción
para niños, que se deben incluir con este
tipo de sistema de sujeción.
• Consulte la sección "Instalación de sujecio-
nes para niños empleando los cinturones
de seguridad del vehículo" para conocer los
pasos para bloquear correctamente el cin-
turón de seguridad sobre la sujeción para
niños.
113

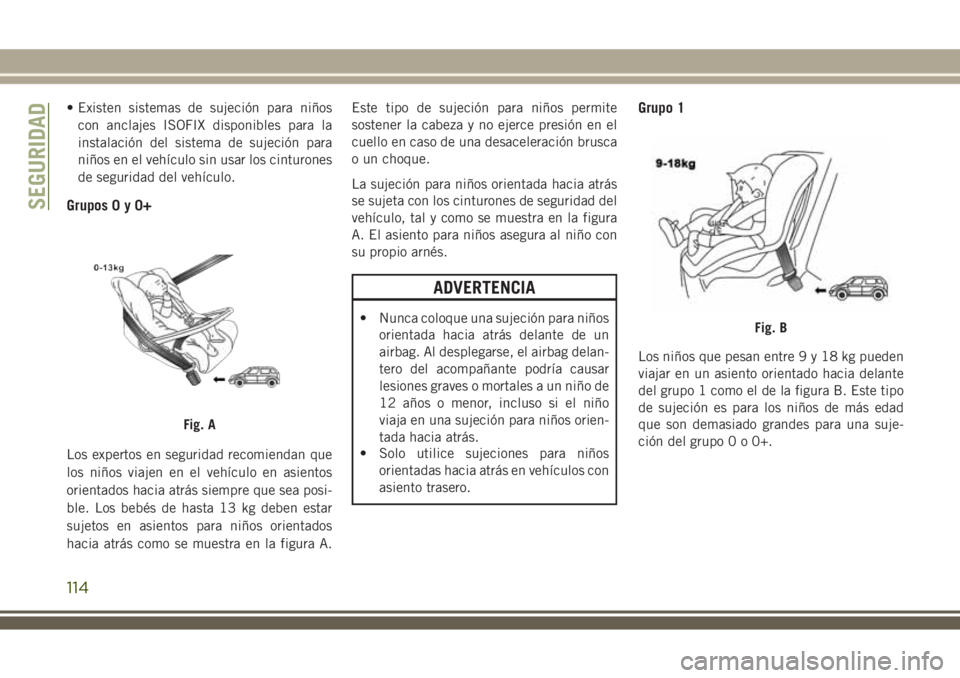

• Existen sistemas de sujeción para niños
con anclajes ISOFIX disponibles para la
instalación del sistema de sujeción para
niños en el vehículo sin usar los cinturones
de seguridad del vehículo.
Grupos0y0+
Los expertos en seguridad recomiendan que
los niños viajen en el vehículo en asientos
orientados hacia atrás siempre que sea posi-
ble. Los bebés de hasta 13 kg deben estar
sujetos en asientos para niños orientados
hacia atrás como se muestra en la figura A.Este tipo de sujeción para niños permite
sostener la cabeza y no ejerce presión en el
cuello en caso de una desaceleración brusca
o un choque.
La sujeción para niños orientada hacia atrás
se sujeta con los cinturones de seguridad del
vehículo, tal y como se muestra en la figura
A. El asiento para niños asegura al niño con
su propio arnés.
ADVERTENCIA
• Nunca coloque una sujeción para niños
orientada hacia atrás delante de un
airbag. Al desplegarse, el airbag delan-
tero del acompañante podría causar
lesiones graves o mortales a un niño de
12 años o menor, incluso si el niño
viaja en una sujeción para niños orien-
tada hacia atrás.
• Solo utilice sujeciones para niños
orientadas hacia atrás en vehículos con
asiento trasero.
Grupo 1
Los niños que pesan entre9y18kgpueden
viajar en un asiento orientado hacia delante
del grupo 1 como el de la figura B. Este tipo
de sujeción es para los niños de más edad
que son demasiado grandes para una suje-
ción del grupo0o0+.
Fig. A
Fig. B
SEGURIDAD
114

Grupo 2
Los niños que pesen entre 15 y 25 kg y sean
demasiado grandes para la sujeción para ni-
ños del Grupo 1 pueden utilizar un sistema
de sujeción para niños del Grupo 2.
Tal como se muestra en la fig. C, en el
sistema de sujeción para niños del Grupo 2,
el niño se sienta en la posición correcta con
respecto al cinturón de seguridad, de forma
que el cinturón de hombro cruza el pecho del
niño y no el cuello, y el cinturón de caderas se
ajusta a la pelvis y no la zona abdominal.
Grupo 3
Los niños que pesan entre 22 y 36 kg, y que
sean lo suficientemente altos para usar el
cinturón de hombro para adultos pueden uti-
lizar la sujeción para niños del Grupo 3. Las
sujeciones para niños del Grupo 3 colocan
el cinturón de caderas en la pelvis del niño.
El niño debe ser lo suficientemente alto para
que el cinturón de hombro cruce el pecho del
niño y no su cuello.
Fig. D muestra un ejemplo de sistema de
sujeción para niños de Grupo 3 con el niño
correctamente colocado en el asiento trasero.
ADVERTENCIA
•La instalación incorrecta puede dar lugar
a un fallo de la sujeción para bebés o
niños. En caso de colisión, puede sol-
tarse. El niño podría sufrir lesiones graves
o mortales. Cuando instale una sujeción
para bebés o niños, siga estrictamente las
instrucciones del fabricante.
• Después de instalar una sujeción para
niños en el vehículo, no mueva el asiento
del vehículo hacia adelante o hacia
atrás, ya que podrían aflojarse las fija-
ciones de la sujeción para niños. Retire
la sujeción para niños antes de ajustar la
posición del asiento del vehículo.
Cuando se haya ajustado el asiento del
vehículo, vuelva a instalar la sujeción
para niños.
• Cuando no utilice la sujeción para niños,
asegúrela en el vehículo con el cinturón
de seguridad o los anclajes ISOFIX, o
sáquela del vehículo. No la deje suelta
en el interior del vehículo. En una pa-
rada repentina o accidente, podría gol-
Fig. CFig. D
115

ADVERTENCIA
pear a los ocupantes o los respaldos de
los asientos y provocar lesiones perso-
nales de gravedad.

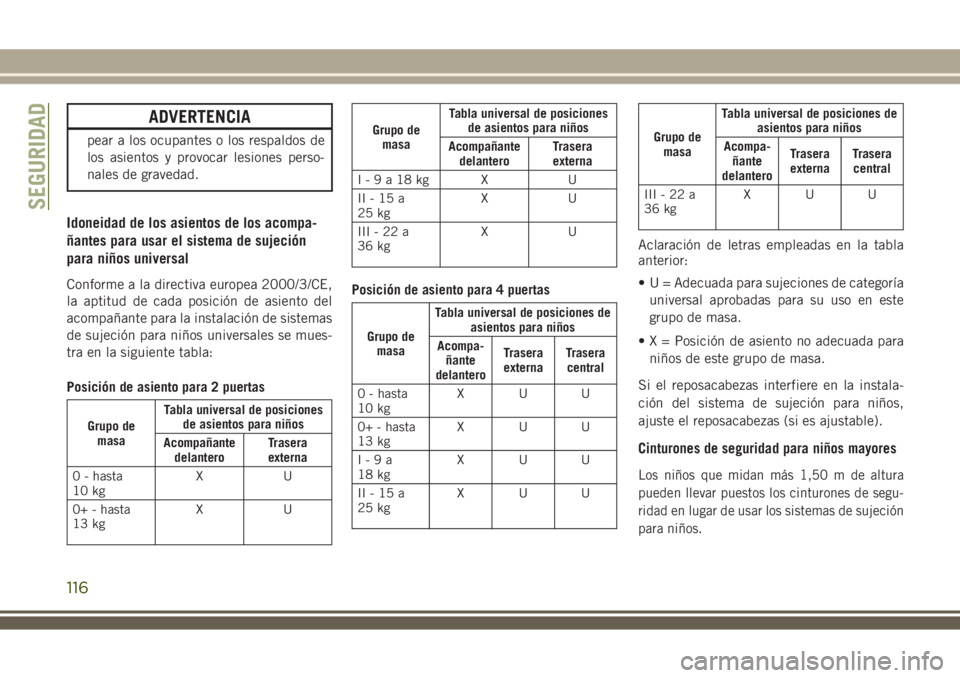

Idoneidad de los asientos de los acompa-
ñantes para usar el sistema de sujeción
para niños universal
Conforme a la directiva europea 2000/3/CE,
la aptitud de cada posición de asiento del
acompañante para la instalación de sistemas
de sujeción para niños universales se mues-
tra en la siguiente tabla:
Posición de asiento para 2 puertas
Grupo de
masaTabla universal de posiciones
de asientos para niños
Acompañante
delanteroTrasera
externa
0 - hasta
10 kgXU
0+ - hasta
13 kgXU
Grupo de
masaTabla universal de posiciones
de asientos para niños
Acompañante
delanteroTrasera
externa
I-9a18kg X U
II-15a
25 kgXU
III-22a
36 kgXU
Posición de asiento para 4 puertas
Grupo de
masaTabla universal de posiciones de
asientos para niños
Acompa-
ñante
delanteroTrasera
externaTrasera
central
0 - hasta
10 kgXUU
0+ - hasta
13 kgXUU
I-9a
18 kgXUU
II-15a
25 kgXUU
Grupo de
masaTabla universal de posiciones de
asientos para niños
Acompa-
ñante
delanteroTrasera
externaTrasera
central
III-22a
36 kgXUU
Aclaración de letras empleadas en la tabla
anterior:
• U = Adecuada para sujeciones de categoría
universal aprobadas para su uso en este
grupo de masa.
• X = Posición de asiento no adecuada para
niños de este grupo de masa.
Si el reposacabezas interfiere en la instala-
ción del sistema de sujeción para niños,
ajuste el reposacabezas (si es ajustable).
Cinturones de seguridad para niños mayores
Los niños que midan más 1,50 m de altura
pueden llevar puestos los cinturones de segu-
ridad en lugar de usar los sistemas de sujeción
para niños.
SEGURIDAD
116

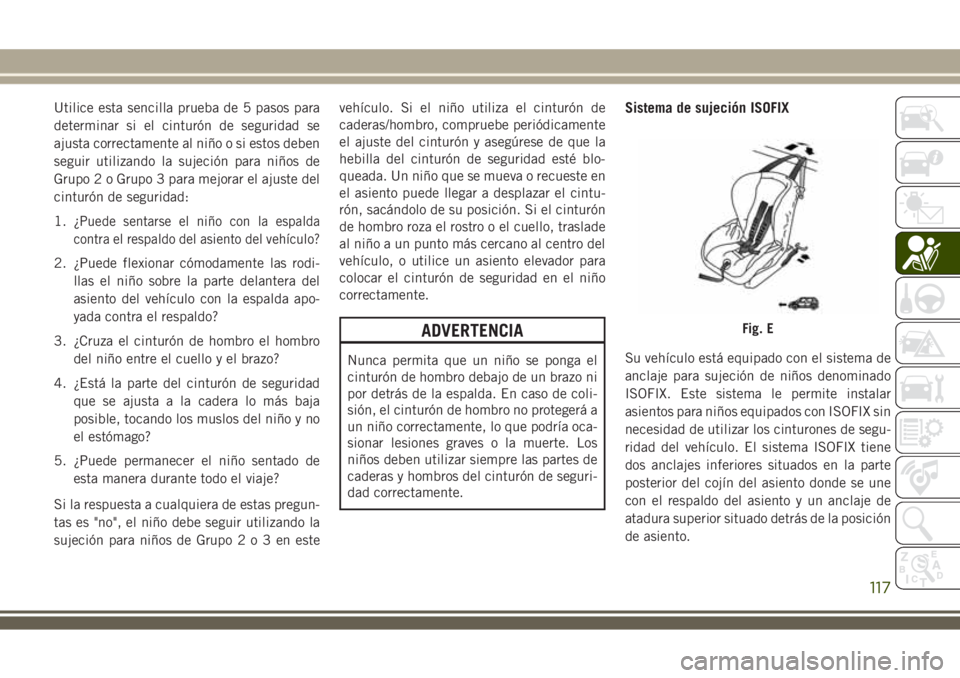

Utilice esta sencilla prueba de 5 pasos para
determinar si el cinturón de seguridad se
ajusta correctamente al niño o si estos deben
seguir utilizando la sujeción para niños de
Grupo 2 o Grupo 3 para mejorar el ajuste del
cinturón de seguridad:
1. ¿
Puede sentarse el niño con la espalda
contra el respaldo del asiento del vehículo?
2. ¿Puede flexionar cómodamente las rodi-
llas el niño sobre la parte delantera del
asiento del vehículo con la espalda apo-
yada contra el respaldo?
3. ¿Cruza el cinturón de hombro el hombro
del niño entre el cuello y el brazo?
4. ¿Está la parte del cinturón de seguridad
que se ajusta a la cadera lo más baja
posible, tocando los muslos del niño y no
el estómago?
5. ¿Puede permanecer el niño sentado de
esta manera durante todo el viaje?
Si la respuesta a cualquiera de estas pregun-
tas es "no", el niño debe seguir utilizando la
sujeción para niños de Grupo2o3enestevehículo. Si el niño utiliza el cinturón de
caderas/hombro, compruebe periódicamente
el ajuste del cinturón y asegúrese de que la
hebilla del cinturón de seguridad esté blo-
queada. Un niño que se mueva o recueste en
el asiento puede llegar a desplazar el cintu-
rón, sacándolo de su posición. Si el cinturón
de hombro roza el rostro o el cuello, traslade
al niño a un punto más cercano al centro del
vehículo, o utilice un asiento elevador para
colocar el cinturón de seguridad en el niño
correctamente.
ADVERTENCIA
Nunca permita que un niño se ponga el
cinturón de hombro debajo de un brazo ni
por detrás de la espalda. En caso de coli-
sión, el cinturón de hombro no protegerá a
un niño correctamente, lo que podría oca-
sionar lesiones graves o la muerte. Los
niños deben utilizar siempre las partes de
caderas y hombros del cinturón de seguri-
dad correctamente.
Sistema de sujeción ISOFIX
Su vehículo está equipado con el sistema de
anclaje para sujeción de niños denominado
ISOFIX. Este sistema le permite instalar
asientos para niños equipados con ISOFIX sin
necesidad de utilizar los cinturones de segu-
ridad del vehículo. El sistema ISOFIX tiene
dos anclajes inferiores situados en la parte
posterior del cojín del asiento donde se une
con el respaldo del asiento y un anclaje de
atadura superior situado detrás de la posición
de asiento.
Fig. E
117

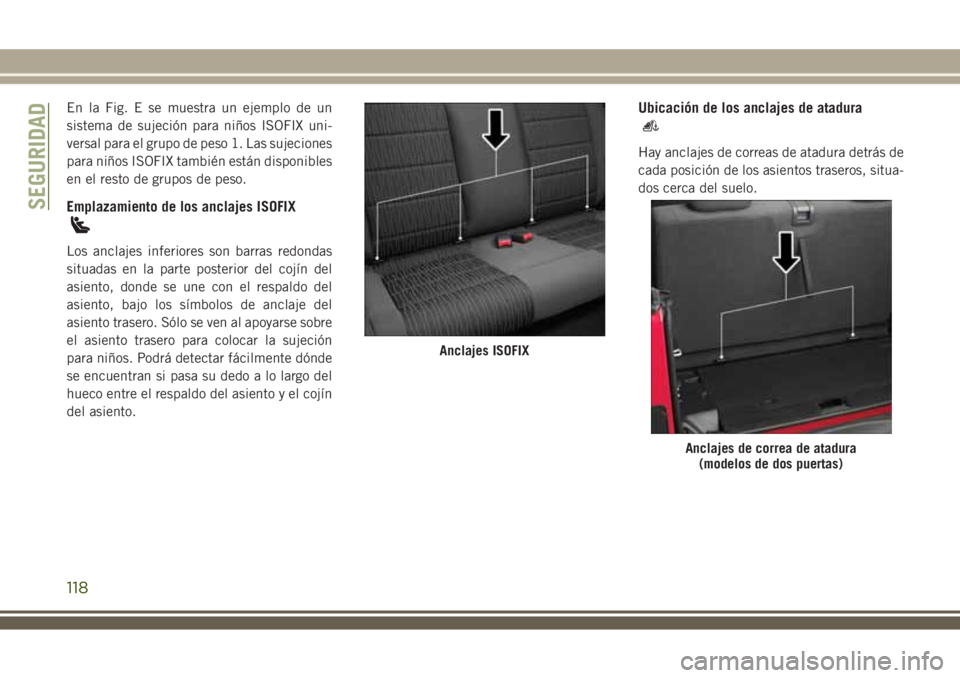

En la Fig. E se muestra un ejemplo de un
sistema de sujeción para niños ISOFIX uni-
versal para el grupo de peso 1. Las sujeciones
para niños ISOFIX también están disponibles
en el resto de grupos de peso.
Emplazamiento de los anclajes ISOFIX
Los anclajes inferiores son barras redondas
situadas en la parte posterior del cojín del
asiento, donde se une con el respaldo del
asiento, bajo los símbolos de anclaje del
asiento trasero. Sólo se ven al apoyarse sobre
el asiento trasero para colocar la sujeción
para niños. Podrá detectar fácilmente dónde
se encuentran si pasa su dedo a lo largo del
hueco entre el respaldo del asiento y el cojín
del asiento.
Ubicación de los anclajes de atadura
Hay anclajes de correas de atadura detrás de
cada posición de los asientos traseros, situa-
dos cerca del suelo.
Anclajes ISOFIX
Anclajes de correa de atadura
(modelos de dos puertas)
SEGURIDAD
118
