L'absence ou le desserrage du bouchon à
essence, une qualité de carburant médiocre
et d'autres problèmes peuvent provoquer
l'allumage du témoin après le démarrage du
moteur. Si le témoin reste allumé pendant
plusieurs trajets, faites vérifier le véhicule.
En général, vous pourrez rouler normalement
sans remorquage.
Lorsque le moteur tourne, le témoin de panne
MIL peut clignoter pour signaler une anoma-
lie grave pouvant entraîner une perte immé-
diate de puissance ou des dégâts sévères du
convertisseur catalytique. Dans ce cas, une
réparation rapide s'impose.
AVERTISSEMENT !
Un convertisseur catalytique en panne,
comme décrit plus haut, peut atteindre
des températures plus élevées que dans
des conditions de fonctionnement nor-
males. Ceci peut provoquer un incendie si
vous conduisez lentement ou si vous vous
garez au-dessus d'objets inflammables
comme des plantes sèches, du bois, du
carton, etc. Cette situation peut entraîner
des blessures graves, voire mortelles pour
AVERTISSEMENT !
le conducteur, les occupants ou d'autres
personnes.
ATTENTION !
Une conduite prolongée lorsque le témoin
de panne (MIL) est allumé risque d'en-
dommager le circuit de commande du
véhicule. Ceci peut également affecter la
consommation de carburant et la maniabi-
lité. Si le témoin de panne clignote, le
convertisseur catalytique risque d'être gra-
vement endommagé et vous constaterez
rapidement une perte de puissance. Une
intervention immédiate s'impose.
— Témoin d'avertissement du système
de surveillance de la pression (TPMS)
Le témoin d'avertissement s'allume et un
message est affiché pour indiquer que la
pression des pneus est inférieure à la valeur
préconisée et/ou qu'une perte de pressionlente est en cours. Dans ce cas, la durée de
vie optimale des pneus et la consommation
de carburant peuvent ne pas être garanties.
Si un ou plusieurs pneus se trouve(nt) dans
l'état mentionné ci-dessus, l'écran affiche les
indications correspondant à chaque pneu
dans l'ordre.
ATTENTION !
Ne continuez pas à conduire avec un ou
plusieurs pneus à plat, car la maniabilité
peut être compromise. Arrêtez le véhicule
en évitant les freinages et les mouvements
de direction brusques. En cas de crevai-
son, réparez immédiatement le ou les
pneus concernés à l'aide du kit de répara-
tion et contactez votre concessionnaire
agréé dès que possible.
Chaque pneu, y compris celui de la roue de
secours (selon l'équipement), doit être vérifié
chaque mois à froid et gonflé à la pression
recommandée par le constructeur du véhi-
cule telle qu'elle figure sur l'étiquette du
véhicule ou l'étiquette de pression de gon-
flage des pneus. (Si votre véhicule possède
des pneus d'une taille différente que celle
69

indiquée sur l'étiquette du véhicule ou sur
l'étiquette de pression de gonflage des
pneus, vous devez déterminer la pression
correcte pour ces pneus.)
Pour davantage de sécurité, votre véhicule
est équipé d'un système de surveillance de la
pression des pneus (TPMS) qui allume un
témoin de basse pression quand un ou plu-
sieurs pneus sont sensiblement sous-gonflés.
Quand le témoin de basse pression des pneus
s'allume, vous devez arrêter et vérifier les
pneus dès que possible et les gonfler à la
pression correcte. Des pneus dégonflés
risquent la surchauffe et la panne. Un gon-
flage insuffisant augmente en outre la
consommation de carburant et réduit la du-
rée de vie des pneus, tout en affectant la
maniabilité du véhicule et la distance de
freinage.
Le TPMS ne remplace pas un entretien cor-
rect des pneus et il en va de la responsabilité
du conducteur de maintenir une pression
correcte, même si les pneus ne se sont pas
dégonflés au point de déclencher l'éclaire-
ment du témoin TPMS.Votre véhicule est également doté d'un té-
moin de défaillance du TPMS, qui indique si
le système ne fonctionne pas correctement.
Le témoin de défaillance du TPMS est com-
biné au témoin de basse pression des pneus.
Lorsque le système détecte une défaillance,
le témoin clignote pendant une minute envi-
ron puis reste constamment allumé. Cette
séquence se poursuit jusqu'aux prochains
démarrages du véhicule, et ce tant que la
défaillance est présente. Lorsque le témoin
de panne est allumé, le système peut ne plus
détecter ou signaler une basse pression des
pneus. Les défaillances du TPMS peuvent
être provoquées par une multitude de rai-
sons, y compris la pose de pneus ou roues de
remplacement/alternatifs, qui empêchent le
fonctionnement correct du TPMS. Contrôlez
toujours le témoin de panne du TPMS après
remplacement d'un ou plusieurs pneus ou
roues de votre véhicule pour vérifier si les
pneus ou roues de remplacement/alternatifs
permettent au TPMS de continuer à fonction-
ner correctement.ATTENTION !
Le TPMS a été optimisé pour les roues et
pneus d'origine du véhicule. Les pressions
et l'avertissement du TPMS ont été établis
en fonction de la taille des pneus équipant
votre véhicule à l'origine. L'utilisation
d'équipements de remplacement de taille,
type ou style différent de celui des équi-
pements d'origine peut provoquer un fonc-
tionnement indésirable du système ou en-
dommager les capteurs. Les roues du
marché secondaire peuvent endommager
le capteur. L'utilisation de produits d'étan-
chéité pour pneus du marché secondaire
peut entraîner un dysfonctionnement du
capteur du système de surveillance de la
pression des pneus (TPMS). Après l'utili-
sation d'un produit d'étanchéité pour
pneus du marché secondaire, il est recom-
mandé de conduire votre véhicule chez
votre concessionnaire agréé pour vérifier le
fonctionnement du capteur.
PRESENTATION DE VOTRE TABLEAU DE BORD
70

Témoins jaunes
— Témoin de verrouillage de l’essieu
avant — Selon l'équipement
Ce témoin indique que le verrouillage de
l'essieu avant est activé.
— Témoin de verrouillage de l'essieu
arrière — Selon l'équipement
Ce témoin indique que le verrouillage de
l'essieu arrière est activé.
— Témoin 4RM — Selon l'équipement
Ce témoin avertit le conducteur que le véhi-
cule se trouve en mode de traction intégrale
et que les essieux avant et arrière sont méca-
niquement solidarisés, forçant les roues
avant et arrière à tourner à la même vitesse.
— Témoin Sway Bar (barre stabilisa-
trice) — Selon l'équipement
Ce témoin s'allume si la barre stabilisatrice
avant est déconnectée.
Témoins verts
— Témoin de feux antibrouillard avant
— Selon l'équipement
Ce témoin s'allume lorsque les feux anti-
brouillard avant sont allumés.
— Témoins de clignotant
Lorsque le clignotant gauche ou droit est
activé, le témoin de clignotant clignote indé-
pendamment et les feux de clignotant exté-
rieurs correspondants clignotent. Les cligno-
tants peuvent être activés quand le levier
multifonction est déplacé vers le bas
(gauche) ou vers le haut (droite).
REMARQUE :
• Un signal sonore continu retentit si un
clignotant reste en fonction sur plus de
1,6 km (1 mile).
• Vérifiez l'état des ampoules de l'éclairage
extérieur si un témoin clignote rapidement.
Témoins blancs
CRUISE— Témoin du régulateur de vitesse
Ce témoin indique que le régulateur de vi-
tesse est en fonction.
— Témoin de contrôle en descente
(HDC) — Selon l'équipement
Ce témoin s'allume quand la fonction de
contrôle en descente (HDC) est activée. Le
témoin est allumé en continu lorsque le HDC
est enclenché. Le HDC ne peut être enclen-
ché que si la boîte de transfert est en position
« 4WD LOW » (4RM, gamme basse) et si la
vitesse du véhicule est inférieure à 48 km/h
(30 mph). Si ces conditions ne sont pas
réunies quand vous tentez d'utiliser la fonc-
tion HDC, le témoin HDC clignote.
71

Témoins bleus
— Témoin des feux de route
Ce témoin indique que les feux de route sont
allumés. Une fois les feux de croisement
activés, poussez le levier multifonction vers
l'avant (vers l'avant du véhicule) pour allumer
les feux de route. Tirez le levier multifonction
vers l'arrière (vers l'arrière du véhicule) pour
éteindre les feux de route. Si les feux de route
sont désactivés, tirez le levier vers vous pour
allumer brièvement les feux de route (appel
de phares).
SYSTEME
D'AUTODIAGNOSTIC -
OBD II
Votre véhicule est équipé d'un système d'au-
todiagnostic embarqué perfectionné appelé
OBD II. Ce système surveille le circuit anti-
pollution, le moteur et les commandes de la
transmission automatique. Quand ces sys-
tèmes fonctionnent correctement, votre véhi-cule offre un rendement optimal et une
consommation de carburant minimale et est
conforme aux normes antipollution.
Si l'un de ces systèmes exige une interven-
tion, le système OBD II allume le témoin de
panne (MIL). Il enregistre en outre un code
de diagnostic et d'autres informations qui
aident le technicien lors de la réparation.
Bien que votre véhicule puisse généralement
rouler sans être remorqué, consultez au plus
vite votre concessionnaire agréé pour une
intervention.
ATTENTION !
• Une conduite prolongée avec le témoin
de panne allumé peut endommager da-
vantage le système antipollution. Ceci
peut également affecter la consomma-
tion de carburant et la maniabilité. Une
intervention est requise avant d'effec-
tuer tout essai antipollution.
• Si le témoin de panne clignote alors que
le véhicule est en marche, des dom-
mages importants du convertisseur ca-
talytique et une perte de puissance se
ATTENTION !
produiront à brève échéance. Une inter-
vention immédiate s'impose.
Sécurité informatique du système de
diagnostic embarqué (OBD II)
Votre véhicule doit être équipé d'un système
de diagnostic embarqué (OBD II) et d'un port
de connexion pour permettre l'accès à l'infor-
mation relative à la performance de votre
système antipollution. Les techniciens de
maintenance agréés peuvent avoir besoin
d'accéder à cette information dans le cadre
du diagnostic et de l'entretien de votre véhi-
cule et de votre système antipollution.
AVERTISSEMENT !
• SEUL un technicien de service agréé
doit connecter l'équipement au port de
connexion OBD II, afin de diagnostiquer
ou réparer votre véhicule.
• La connexion d'un équipement non au-
torisé au port de connexion OBD II,
comme un dispositif de suivi du compor-
PRESENTATION DE VOTRE TABLEAU DE BORD
72

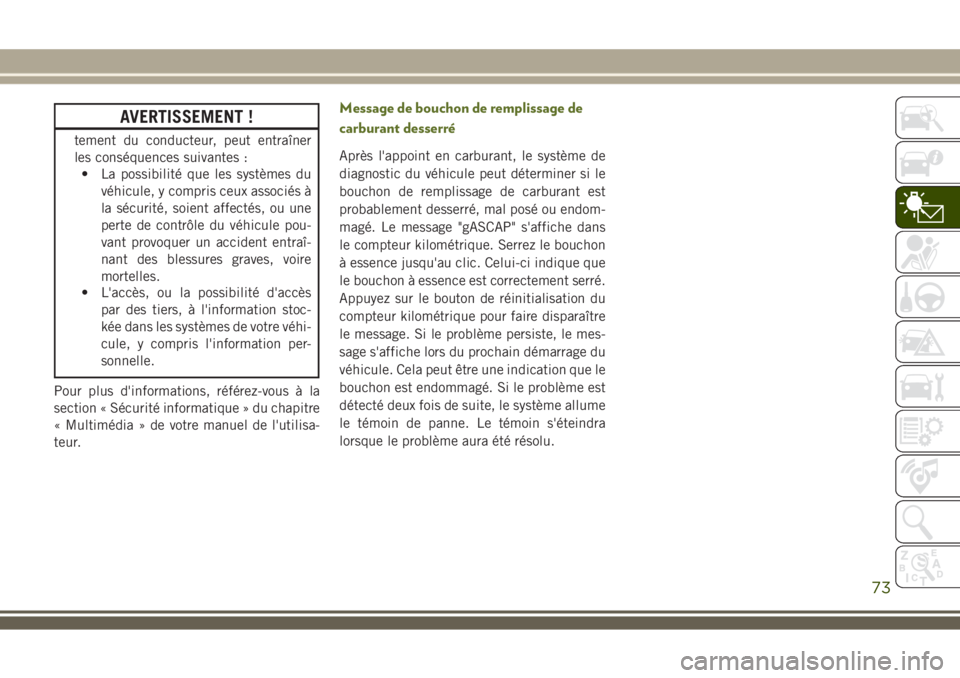

AVERTISSEMENT !
tement du conducteur, peut entraîner
les conséquences suivantes :
• La possibilité que les systèmes du
véhicule, y compris ceux associés à
la sécurité, soient affectés, ou une
perte de contrôle du véhicule pou-
vant provoquer un accident entraî-
nant des blessures graves, voire
mortelles.
• L'accès, ou la possibilité d'accès
par des tiers, à l'information stoc-
kée dans les systèmes de votre véhi-
cule, y compris l'information per-
sonnelle.
Pour plus d'informations, référez-vous à la
section « Sécurité informatique » du chapitre
« Multimédia » de votre manuel de l'utilisa-
teur.
Message de bouchon de remplissage de
carburant desserré
Après l'appoint en carburant, le système de
diagnostic du véhicule peut déterminer si le
bouchon de remplissage de carburant est
probablement desserré, mal posé ou endom-
magé. Le message "gASCAP" s'affiche dans
le compteur kilométrique. Serrez le bouchon
à essence jusqu'au clic. Celui-ci indique que
le bouchon à essence est correctement serré.
Appuyez sur le bouton de réinitialisation du
compteur kilométrique pour faire disparaître
le message. Si le problème persiste, le mes-
sage s'affiche lors du prochain démarrage du
véhicule. Cela peut être une indication que le
bouchon est endommagé. Si le problème est
détecté deux fois de suite, le système allume
le témoin de panne. Le témoin s'éteindra
lorsque le problème aura été résolu.
73

74

SECURITE
DISPOSITIFS DE SECURITE.....76
Système antiblocage des roues (ABS) . .76
Système de commande électronique du
freinage....................77
SYSTEMES DE CONDUITE
AUXILIAIRES................87
Système de surveillance de la pression des
pneus (TPMS).................87
SYSTEMES DE PROTECTION DES
OCCUPANTS ...............94
Systèmes de protection des occupants . .94
Consignes de sécurité importantes....94
Systèmes de ceinture de sécurité.....96
Systèmes de protection complémentaire
(SRS).....................104
Sièges pour enfant — Transport des enfants
en toute sécurité..............113
Transport d'animaux domestiques. . . .126
CONSEILS DE SECURITE......127
Transport de passagers...........127
Gaz d'échappement.............127
Vérifications à effectuer à l'intérieur du
véhicule....................128
Vérifications périodiques à effectuer à
l'extérieur du véhicule...........130
SECURITE
75

DISPOSITIFS DE SECURITE
Système antiblocage des roues (ABS)
Le système antiblocage des roues (ABS) aug-
mente la stabilité du véhicule et la capacité
de freinage dans la plupart des circonstances
de freinage. Le système empêche automati-
quement le blocage des roues et améliore le
contrôle du véhicule lors du freinage.
L'ABS effectue un cycle d'autodiagnostic
pour déterminer si l'ABS fonctionne correc-
tement chaque fois que le véhicule démarre
et roule. Pendant cet autodiagnostic, il se
peut que vous entendiez un léger cliquetis
accompagné de bruits de moteur.
L'ABS s'enclenche pendant le freinage
lorsque le système détecte qu'une ou plu-
sieurs roues commencent à se bloquer. Les
conditions de circulation telles que le ver-
glas, la neige, le gravier, les bosses, les voies
de chemin de fer, les débris ou les arrêts
d'urgence peuvent augmenter la probabilité
d'activation de l'ABS.Lorsque l'ABS s'active, vous pouvez égale-
ment constater les phénomènes suivants :
• un bruit du moteur ABS (il est possible qu'il
continue à tourner pendant une courte pé-
riode après le freinage) ;
• un cliquetis des électrovannes ;
• des pulsations de la pédale de frein ;
• une légère baisse de la pédale de frein à la
fin du freinage.
Il s'agit là de caractéristiques normales de
l'ABS.
AVERTISSEMENT !
• L'ABS comporte des circuits électro-
niques complexes qui peuvent être sen-
sibles aux interférences induites par
l'installation incorrecte d'un émetteur
radio ou la présence d'un émetteur
haute puissance. Ces interférences
risquent d'empêcher le fonctionnement
du système de freinage avec antiblocage
des roues. L'installation d'un tel équipe-
ment doit être effectuée par un person-
nel qualifié.
AVERTISSEMENT !
• Le pompage des freins antiblocage dimi-
nue leur efficacité et peut provoquer une
collision. Le pompage allonge la dis-
tance de freinage. Enfoncez fermement
la pédale de frein lorsque vous devez
ralentir ou arrêter le véhicule.
• L'ABS ne peut ni empêcher l'action des
lois physiques sur le véhicule ni amélio-
rer la capacité directionnelle ou de frei-
nage au-delà des possibilités offertes
par l'état des freins et des pneus du
véhicule ou de l'adhérence.
• L'ABS n'empêche pas les collisions, y
compris celles résultant d'une vitesse
excessive en virage, d'une proximité ex-
cessive par rapport au véhicule qui pré-
cède ou de l'aquaplanage.
• Les capacités de l'ABS n'autorisent ni la
témérité ni l'imprudence, sous peine de
compromettre la sécurité des occupants
du véhicule et des tiers.
L'ABS est conçu pour fonctionner avec des
pneus d'origine. Toute modification peut en-
traîner des performances réduites de l'ABS.
SECURITE
76

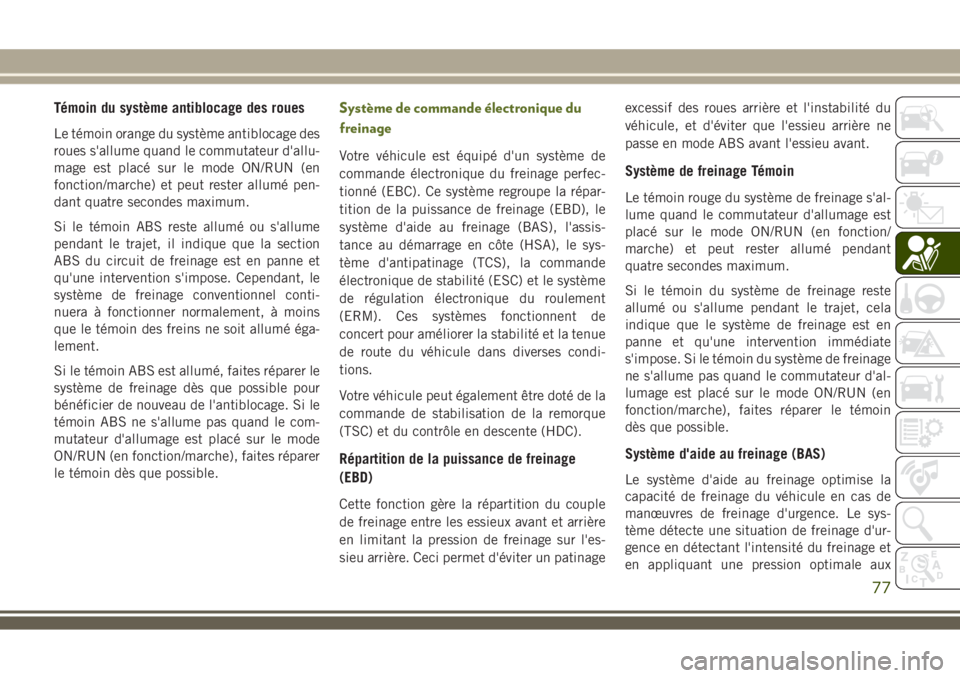

Témoin du système antiblocage des roues
Le témoin orange du système antiblocage des
roues s'allume quand le commutateur d'allu-
mage est placé sur le mode ON/RUN (en
fonction/marche) et peut rester allumé pen-
dant quatre secondes maximum.
Si le témoin ABS reste allumé ou s'allume
pendant le trajet, il indique que la section
ABS du circuit de freinage est en panne et
qu'une intervention s'impose. Cependant, le
système de freinage conventionnel conti-
nuera à fonctionner normalement, à moins
que le témoin des freins ne soit allumé éga-
lement.
Si le témoin ABS est allumé, faites réparer le
système de freinage dès que possible pour
bénéficier de nouveau de l'antiblocage. Si le
témoin ABS ne s'allume pas quand le com-
mutateur d'allumage est placé sur le mode
ON/RUN (en fonction/marche), faites réparer
le témoin dès que possible.
Système de commande électronique du
freinage
Votre véhicule est équipé d'un système de
commande électronique du freinage perfec-
tionné (EBC). Ce système regroupe la répar-
tition de la puissance de freinage (EBD), le
système d'aide au freinage (BAS), l'assis-
tance au démarrage en côte (HSA), le sys-
tème d'antipatinage (TCS), la commande
électronique de stabilité (ESC) et le système
de régulation électronique du roulement
(ERM). Ces systèmes fonctionnent de
concert pour améliorer la stabilité et la tenue
de route du véhicule dans diverses condi-
tions.
Votre véhicule peut également être doté de la
commande de stabilisation de la remorque
(TSC) et du contrôle en descente (HDC).
Répartition de la puissance de freinage
(EBD)
Cette fonction gère la répartition du couple
de freinage entre les essieux avant et arrière
en limitant la pression de freinage sur l'es-
sieu arrière. Ceci permet d'éviter un patinageexcessif des roues arrière et l'instabilité du
véhicule, et d'éviter que l'essieu arrière ne
passe en mode ABS avant l'essieu avant.
Système de freinage Témoin
Le témoin rouge du système de freinage s'al-
lume quand le commutateur d'allumage est
placé sur le mode ON/RUN (en fonction/
marche) et peut rester allumé pendant
quatre secondes maximum.
Si le témoin du système de freinage reste
allumé ou s'allume pendant le trajet, cela
indique que le système de freinage est en
panne et qu'une intervention immédiate
s'impose. Si le témoin du système de freinage
ne s'allume pas quand le commutateur d'al-
lumage est placé sur le mode ON/RUN (en
fonction/marche), faites réparer le témoin
dès que possible.
Système d'aide au freinage (BAS)
Le système d'aide au freinage optimise la
capacité de freinage du véhicule en cas de
manœuvres de freinage d'urgence. Le sys-
tème détecte une situation de freinage d'ur-
gence en détectant l'intensité du freinage et
en appliquant une pression optimale aux
77

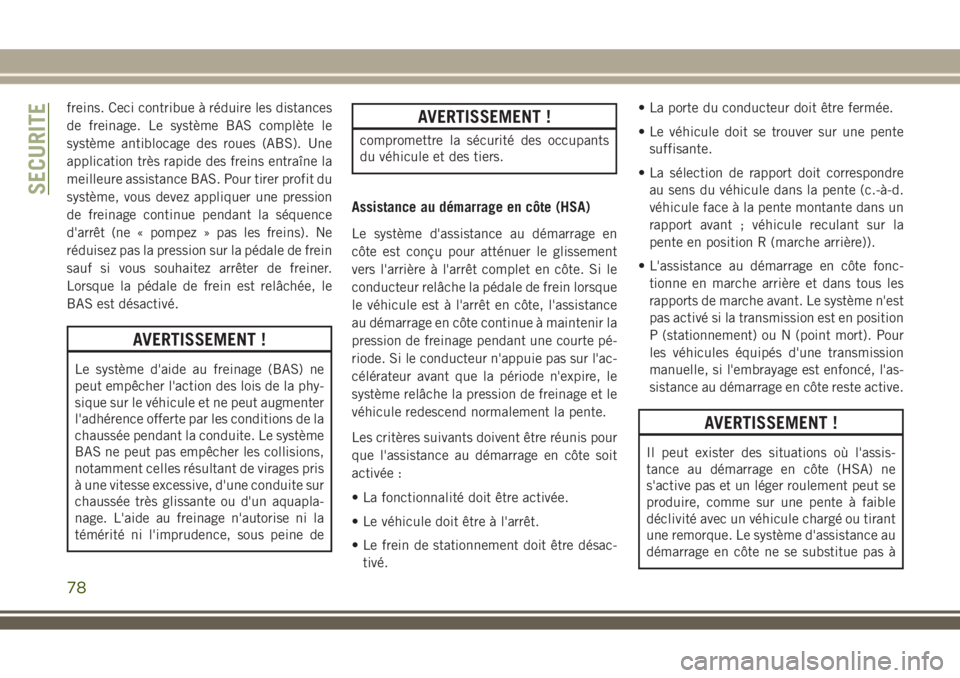

freins. Ceci contribue à réduire les distances
de freinage. Le système BAS complète le
système antiblocage des roues (ABS). Une
application très rapide des freins entraîne la
meilleure assistance BAS. Pour tirer profit du
système, vous devez appliquer une pression
de freinage continue pendant la séquence
d'arrêt (ne « pompez » pas les freins). Ne
réduisez pas la pression sur la pédale de frein
sauf si vous souhaitez arrêter de freiner.
Lorsque la pédale de frein est relâchée, le
BAS est désactivé.
AVERTISSEMENT !
Le système d'aide au freinage (BAS) ne
peut empêcher l'action des lois de la phy-
sique sur le véhicule et ne peut augmenter
l'adhérence offerte par les conditions de la
chaussée pendant la conduite. Le système
BAS ne peut pas empêcher les collisions,
notamment celles résultant de virages pris
à une vitesse excessive, d'une conduite sur
chaussée très glissante ou d'un aquapla-
nage. L'aide au freinage n'autorise ni la
témérité ni l'imprudence, sous peine de
AVERTISSEMENT !
compromettre la sécurité des occupants
du véhicule et des tiers.
Assistance au démarrage en côte (HSA)
Le système d'assistance au démarrage en
côte est conçu pour atténuer le glissement
vers l'arrière à l'arrêt complet en côte. Si le
conducteur relâche la pédale de frein lorsque
le véhicule est à l'arrêt en côte, l'assistance
au démarrage en côte continue à maintenir la
pression de freinage pendant une courte pé-
riode. Si le conducteur n'appuie pas sur l'ac-
célérateur avant que la période n'expire, le
système relâche la pression de freinage et le
véhicule redescend normalement la pente.
Les critères suivants doivent être réunis pour
que l'assistance au démarrage en côte soit
activée :
• La fonctionnalité doit être activée.
• Le véhicule doit être à l'arrêt.
• Le frein de stationnement doit être désac-
tivé.• La porte du conducteur doit être fermée.
• Le véhicule doit se trouver sur une pente
suffisante.
• La sélection de rapport doit correspondre
au sens du véhicule dans la pente (c.-à-d.
véhicule face à la pente montante dans un
rapport avant ; véhicule reculant sur la
pente en position R (marche arrière)).
• L'assistance au démarrage en côte fonc-
tionne en marche arrière et dans tous les
rapports de marche avant. Le système n'est
pas activé si la transmission est en position
P (stationnement) ou N (point mort). Pour
les véhicules équipés d'une transmission
manuelle, si l'embrayage est enfoncé, l'as-
sistance au démarrage en côte reste active.
AVERTISSEMENT !
Il peut exister des situations où l'assis-
tance au démarrage en côte (HSA) ne
s'active pas et un léger roulement peut se
produire, comme sur une pente à faible
déclivité avec un véhicule chargé ou tirant
une remorque. Le système d'assistance au
démarrage en côte ne se substitue pas à
SECURITE
78
