JEEP WRANGLER 2018 Notice d'entretien (in French)

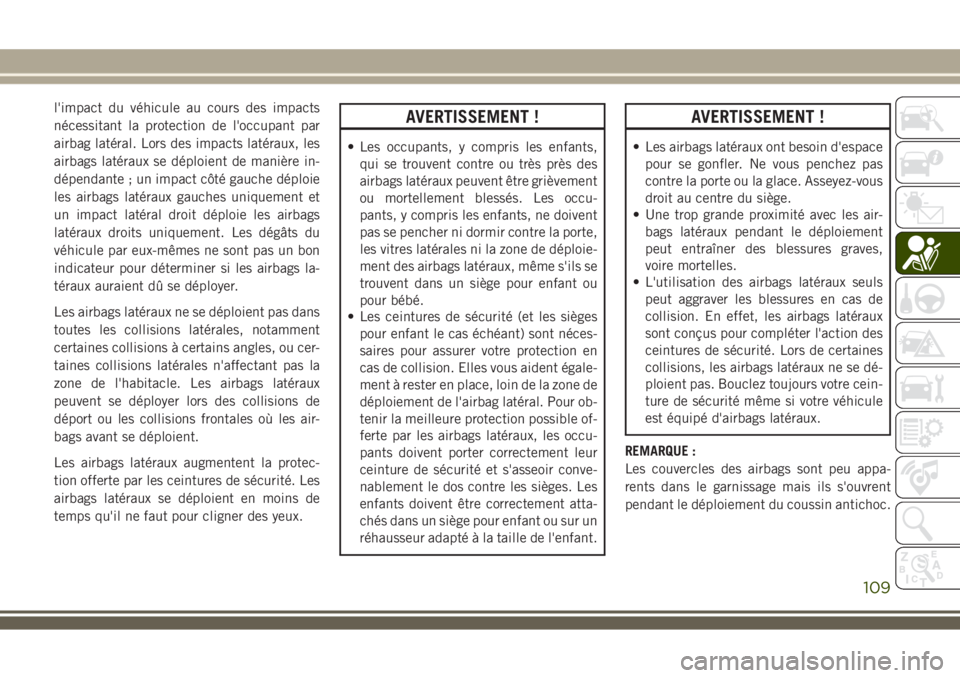

l'impact du véhicule au cours des impacts
nécessitant la protection de l'occupant par
airbag latéral. Lors des impacts latéraux, les
airbags latéraux se déploient de manière in-
dépendante ; un impact côté gauche déploie
les airbags latéraux gauches uniquement et
un impact latéral droit déploie les airbags
latéraux droits uniquement. Les dégâts du
véhicule par eux-mêmes ne sont pas un bon
indicateur pour déterminer si les airbags la-
téraux auraient dû se déployer.
Les airbags latéraux ne se déploient pas dans
toutes les collisions latérales, notamment
certaines collisions à certains angles, ou cer-
taines collisions latérales n'affectant pas la
zone de l'habitacle. Les airbags latéraux
peuvent se déployer lors des collisions de
déport ou les collisions frontales où les air-
bags avant se déploient.
Les airbags latéraux augmentent la protec-
tion offerte par les ceintures de sécurité. Les
airbags latéraux se déploient en moins de
temps qu'il ne faut pour cligner des yeux.AVERTISSEMENT !
• Les occupants, y compris les enfants,
qui se trouvent contre ou très près des
airbags latéraux peuvent être grièvement
ou mortellement blessés. Les occu-
pants, y compris les enfants, ne doivent
pas se pencher ni dormir contre la porte,
les vitres latérales ni la zone de déploie-
ment des airbags latéraux, même s'ils se
trouvent dans un siège pour enfant ou
pour bébé.
• Les ceintures de sécurité (et les sièges
pour enfant le cas échéant) sont néces-
saires pour assurer votre protection en
cas de collision. Elles vous aident égale-
ment à rester en place, loin de la zone de
déploiement de l'airbag latéral. Pour ob-
tenir la meilleure protection possible of-
ferte par les airbags latéraux, les occu-
pants doivent porter correctement leur
ceinture de sécurité et s'asseoir conve-
nablement le dos contre les sièges. Les
enfants doivent être correctement atta-
chés dans un siège pour enfant ou sur un
réhausseur adapté à la taille de l'enfant.
AVERTISSEMENT !
• Les airbags latéraux ont besoin d'espace
pour se gonfler. Ne vous penchez pas
contre la porte ou la glace. Asseyez-vous
droit au centre du siège.
• Une trop grande proximité avec les air-
bags latéraux pendant le déploiement
peut entraîner des blessures graves,
voire mortelles.
• L'utilisation des airbags latéraux seuls
peut aggraver les blessures en cas de
collision. En effet, les airbags latéraux
sont conçus pour compléter l'action des
ceintures de sécurité. Lors de certaines
collisions, les airbags latéraux ne se dé-
ploient pas. Bouclez toujours votre cein-
ture de sécurité même si votre véhicule
est équipé d'airbags latéraux.
REMARQUE :
Les couvercles des airbags sont peu appa-
rents dans le garnissage mais ils s'ouvrent
pendant le déploiement du coussin antichoc.
109

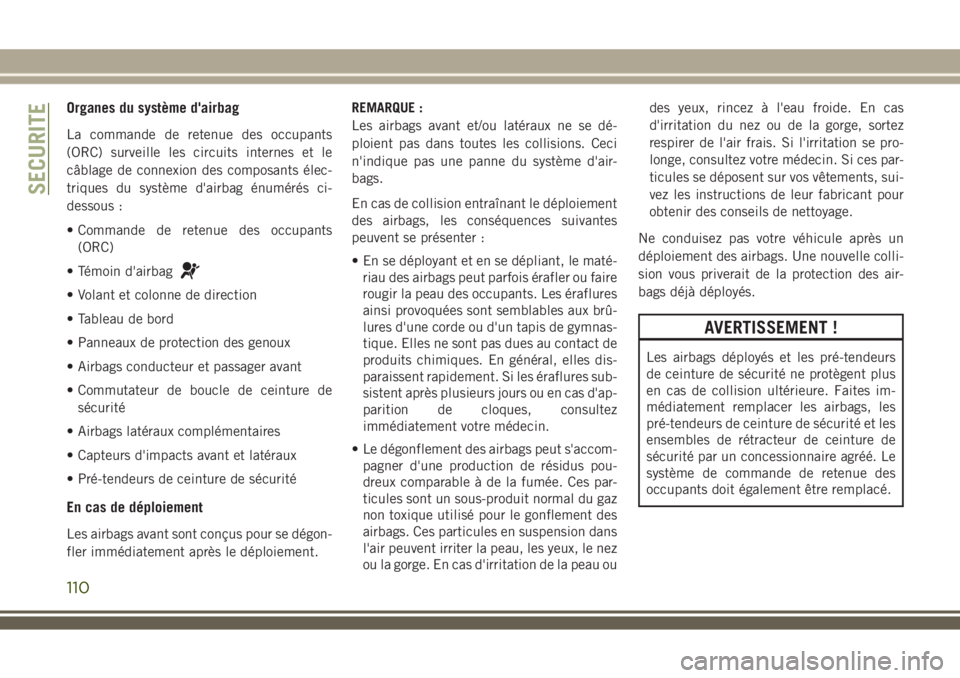

Organes du système d'airbag
La commande de retenue des occupants
(ORC) surveille les circuits internes et le
câblage de connexion des composants élec-
triques du système d'airbag énumérés ci-
dessous :
• Commande de retenue des occupants
(ORC)
• Témoin d'airbag
• Volant et colonne de direction
• Tableau de bord
• Panneaux de protection des genoux
• Airbags conducteur et passager avant
• Commutateur de boucle de ceinture de
sécurité
• Airbags latéraux complémentaires
• Capteurs d'impacts avant et latéraux
• Pré-tendeurs de ceinture de sécurité
En cas de déploiement
Les airbags avant sont conçus pour se dégon-
fler immédiatement après le déploiement.REMARQUE :
Les airbags avant et/ou latéraux ne se dé-
ploient pas dans toutes les collisions. Ceci
n'indique pas une panne du système d'air-
bags.
En cas de collision entraînant le déploiement
des airbags, les conséquences suivantes
peuvent se présenter :
• En se déployant et en se dépliant, le maté-
riau des airbags peut parfois érafler ou faire
rougir la peau des occupants. Les éraflures
ainsi provoquées sont semblables aux brû-
lures d'une corde ou d'un tapis de gymnas-
tique. Elles ne sont pas dues au contact de
produits chimiques. En général, elles dis-
paraissent rapidement. Si les éraflures sub-
sistent après plusieurs jours ou en cas d'ap-
parition de cloques, consultez
immédiatement votre médecin.
• Le dégonflement des airbags peut s'accom-
pagner d'une production de résidus pou-
dreux comparable à de la fumée. Ces par-
ticules sont un sous-produit normal du gaz
non toxique utilisé pour le gonflement des
airbags. Ces particules en suspension dans
l'air peuvent irriter la peau, les yeux, le nez
ou la gorge. En cas d'irritation de la peau oudes yeux, rincez à l'eau froide. En cas
d'irritation du nez ou de la gorge, sortez
respirer de l'air frais. Si l'irritation se pro-
longe, consultez votre médecin. Si ces par-
ticules se déposent sur vos vêtements, sui-
vez les instructions de leur fabricant pour
obtenir des conseils de nettoyage.
Ne conduisez pas votre véhicule après un
déploiement des airbags. Une nouvelle colli-
sion vous priverait de la protection des air-
bags déjà déployés.
AVERTISSEMENT !
Les airbags déployés et les pré-tendeurs
de ceinture de sécurité ne protègent plus
en cas de collision ultérieure. Faites im-
médiatement remplacer les airbags, les
pré-tendeurs de ceinture de sécurité et les
ensembles de rétracteur de ceinture de
sécurité par un concessionnaire agréé. Le
système de commande de retenue des
occupants doit également être remplacé.
SECURITE
110

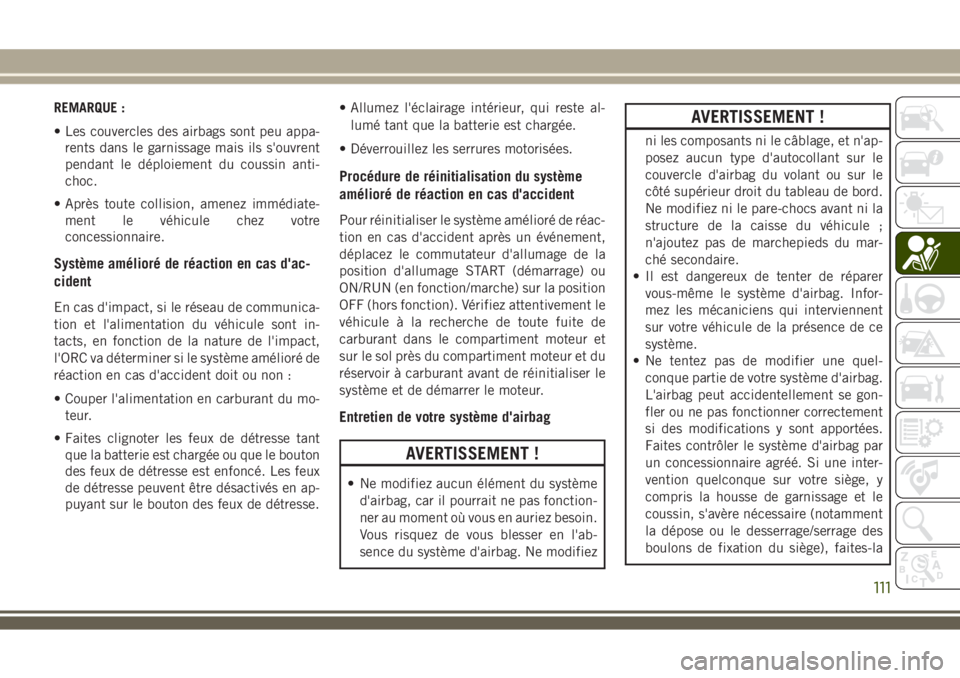

REMARQUE :
• Les couvercles des airbags sont peu appa-
rents dans le garnissage mais ils s'ouvrent
pendant le déploiement du coussin anti-
choc.
• Après toute collision, amenez immédiate-
ment le véhicule chez votre
concessionnaire.
Système amélioré de réaction en cas d'ac-
cident
En cas d'impact, si le réseau de communica-
tion et l'alimentation du véhicule sont in-
tacts, en fonction de la nature de l'impact,
l'ORC va déterminer si le système amélioré de
réaction en cas d'accident doit ou non :
• Couper l'alimentation en carburant du mo-
teur.
• Faites clignoter les feux de détresse tant
que la batterie est chargée ou que le bouton
des feux de détresse est enfoncé. Les feux
de détresse peuvent être désactivés en ap-
puyant sur le bouton des feux de détresse.• Allumez l'éclairage intérieur, qui reste al-
lumé tant que la batterie est chargée.
• Déverrouillez les serrures motorisées.
Procédure de réinitialisation du système
amélioré de réaction en cas d'accident
Pour réinitialiser le système amélioré de réac-
tion en cas d'accident après un événement,
déplacez le commutateur d'allumage de la
position d'allumage START (démarrage) ou
ON/RUN (en fonction/marche) sur la position
OFF (hors fonction). Vérifiez attentivement le
véhicule à la recherche de toute fuite de
carburant dans le compartiment moteur et
sur le sol près du compartiment moteur et du
réservoir à carburant avant de réinitialiser le
système et de démarrer le moteur.
Entretien de votre système d'airbag
AVERTISSEMENT !
• Ne modifiez aucun élément du système
d'airbag, car il pourrait ne pas fonction-
ner au moment où vous en auriez besoin.
Vous risquez de vous blesser en l'ab-
sence du système d'airbag. Ne modifiez
AVERTISSEMENT !
ni les composants ni le câblage, et n'ap-
posez aucun type d'autocollant sur le
couvercle d'airbag du volant ou sur le
côté supérieur droit du tableau de bord.
Ne modifiez ni le pare-chocs avant ni la
structure de la caisse du véhicule ;
n'ajoutez pas de marchepieds du mar-
ché secondaire.
• Il est dangereux de tenter de réparer
vous-même le système d'airbag. Infor-
mez les mécaniciens qui interviennent
sur votre véhicule de la présence de ce
système.
• Ne tentez pas de modifier une quel-
conque partie de votre système d'airbag.
L'airbag peut accidentellement se gon-
fler ou ne pas fonctionner correctement
si des modifications y sont apportées.
Faites contrôler le système d'airbag par
un concessionnaire agréé. Si une inter-
vention quelconque sur votre siège, y
compris la housse de garnissage et le
coussin, s'avère nécessaire (notamment
la dépose ou le desserrage/serrage des
boulons de fixation du siège), faites-la
111

AVERTISSEMENT !
exécuter par votre concessionnaire
agréé. Seuls les accessoires de siège
approuvés par le constructeur peuvent
être utilisés. Si votre système d'airbag
doit être modifié pour s'adapter à des
personnes handicapées, contactez votre
concessionnaire agréé.

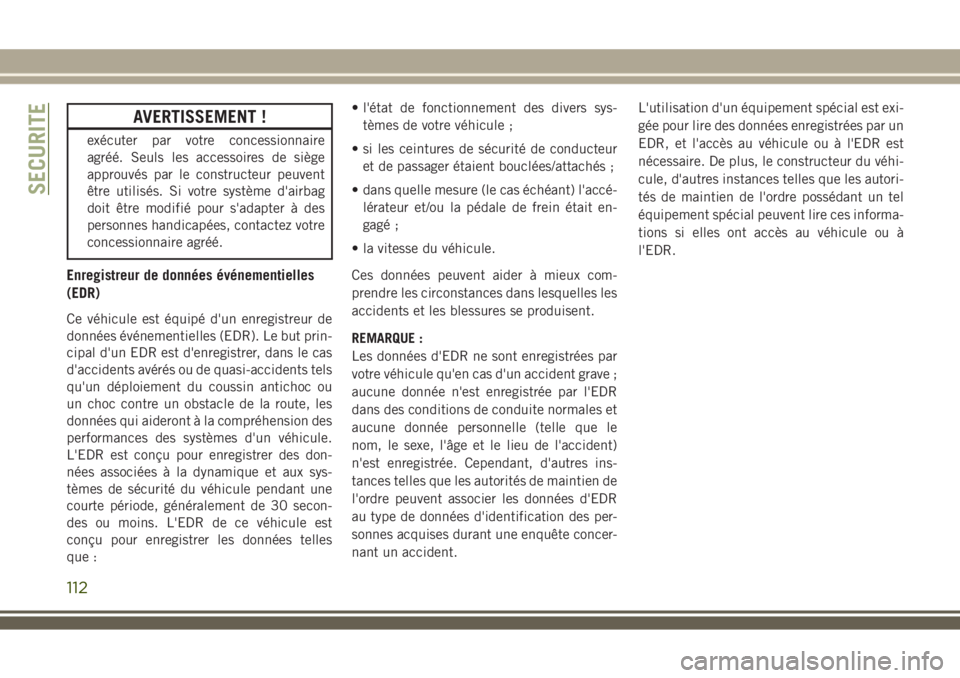

Enregistreur de données événementielles
(EDR)
Ce véhicule est équipé d'un enregistreur de
données événementielles (EDR). Le but prin-
cipal d'un EDR est d'enregistrer, dans le cas
d'accidents avérés ou de quasi-accidents tels
qu'un déploiement du coussin antichoc ou
un choc contre un obstacle de la route, les
données qui aideront à la compréhension des
performances des systèmes d'un véhicule.
L'EDR est conçu pour enregistrer des don-
nées associées à la dynamique et aux sys-
tèmes de sécurité du véhicule pendant une
courte période, généralement de 30 secon-
des ou moins. L'EDR de ce véhicule est
conçu pour enregistrer les données telles
que :• l'état de fonctionnement des divers sys-
tèmes de votre véhicule ;
• si les ceintures de sécurité de conducteur
et de passager étaient bouclées/attachés ;
• dans quelle mesure (le cas échéant) l'accé-
lérateur et/ou la pédale de frein était en-
gagé ;
• la vitesse du véhicule.
Ces données peuvent aider à mieux com-
prendre les circonstances dans lesquelles les
accidents et les blessures se produisent.
REMARQUE :
Les données d'EDR ne sont enregistrées par
votre véhicule qu'en cas d'un accident grave ;
aucune donnée n'est enregistrée par l'EDR
dans des conditions de conduite normales et
aucune donnée personnelle (telle que le
nom, le sexe, l'âge et le lieu de l'accident)
n'est enregistrée. Cependant, d'autres ins-
tances telles que les autorités de maintien de
l'ordre peuvent associer les données d'EDR
au type de données d'identification des per-
sonnes acquises durant une enquête concer-
nant un accident.L'utilisation d'un équipement spécial est exi-
gée pour lire des données enregistrées par un
EDR, et l'accès au véhicule ou à l'EDR est
nécessaire. De plus, le constructeur du véhi-
cule, d'autres instances telles que les autori-
tés de maintien de l'ordre possédant un tel
équipement spécial peuvent lire ces informa-
tions si elles ont accès au véhicule ou à
l'EDR.
SECURITE
112

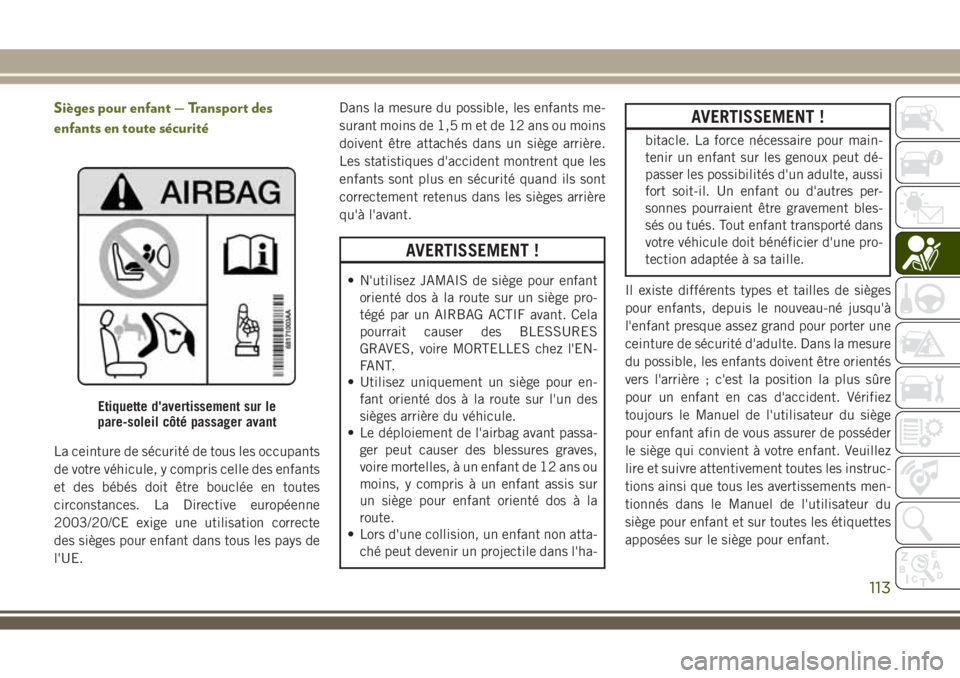

Sièges pour enfant — Transport des
enfants en toute sécurité
La ceinture de sécurité de tous les occupants
de votre véhicule, y compris celle des enfants
et des bébés doit être bouclée en toutes
circonstances. La Directive européenne
2003/20/CE exige une utilisation correcte
des sièges pour enfant dans tous les pays de
l'UE.Dans la mesure du possible, les enfants me-
surant moins de 1,5 m et de 12 ans ou moins
doivent être attachés dans un siège arrière.
Les statistiques d'accident montrent que les
enfants sont plus en sécurité quand ils sont
correctement retenus dans les sièges arrière
qu'à l'avant.
AVERTISSEMENT !
• N'utilisez JAMAIS de siège pour enfant
orienté dos à la route sur un siège pro-
tégé par un AIRBAG ACTIF avant. Cela
pourrait causer des BLESSURES
GRAVES, voire MORTELLES chez l'EN-
FANT.
• Utilisez uniquement un siège pour en-
fant orienté dos à la route sur l'un des
sièges arrière du véhicule.
• Le déploiement de l'airbag avant passa-
ger peut causer des blessures graves,
voire mortelles, à un enfant de 12 ans ou
moins, y compris à un enfant assis sur
un siège pour enfant orienté dos à la
route.
• Lors d'une collision, un enfant non atta-
ché peut devenir un projectile dans l'ha-
AVERTISSEMENT !
bitacle. La force nécessaire pour main-
tenir un enfant sur les genoux peut dé-
passer les possibilités d'un adulte, aussi
fort soit-il. Un enfant ou d'autres per-
sonnes pourraient être gravement bles-
sés ou tués. Tout enfant transporté dans
votre véhicule doit bénéficier d'une pro-
tection adaptée à sa taille.
Il existe différents types et tailles de sièges
pour enfants, depuis le nouveau-né jusqu'à
l'enfant presque assez grand pour porter une
ceinture de sécurité d'adulte. Dans la mesure
du possible, les enfants doivent être orientés
vers l'arrière ; c'est la position la plus sûre
pour un enfant en cas d'accident. Vérifiez
toujours le Manuel de l'utilisateur du siège
pour enfant afin de vous assurer de posséder
le siège qui convient à votre enfant. Veuillez
lire et suivre attentivement toutes les instruc-
tions ainsi que tous les avertissements men-
tionnés dans le Manuel de l'utilisateur du
siège pour enfant et sur toutes les étiquettes
apposées sur le siège pour enfant.
Etiquette d'avertissement sur le
pare-soleil côté passager avant
113

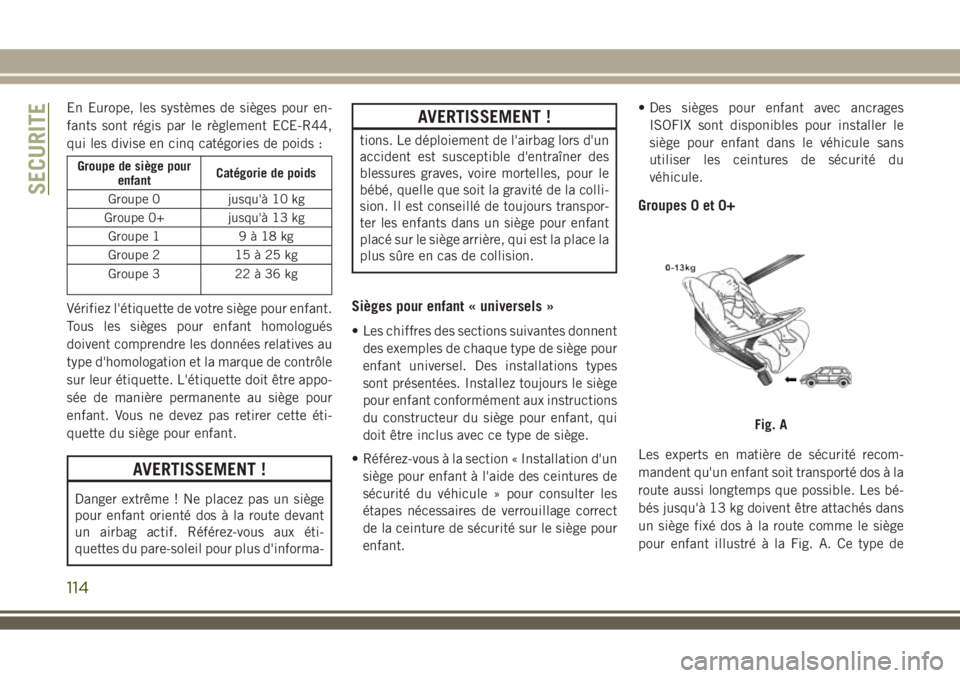

En Europe, les systèmes de sièges pour en-
fants sont régis par le règlement ECE-R44,
qui les divise en cinq catégories de poids :
Groupe de siège pour
enfantCatégorie de poids
Groupe 0 jusqu'à 10 kg
Groupe 0+ jusqu'à 13 kg
Groupe 1 9 à 18 kg
Groupe 2 15 à 25 kg
Groupe 3 22 à 36 kg
Vérifiez l'étiquette de votre siège pour enfant.
Tous les sièges pour enfant homologués
doivent comprendre les données relatives au
type d'homologation et la marque de contrôle
sur leur étiquette. L'étiquette doit être appo-
sée de manière permanente au siège pour
enfant. Vous ne devez pas retirer cette éti-
quette du siège pour enfant.
AVERTISSEMENT !
Danger extrême ! Ne placez pas un siège
pour enfant orienté dos à la route devant
un airbag actif. Référez-vous aux éti-
quettes du pare-soleil pour plus d'informa-
AVERTISSEMENT !
tions. Le déploiement de l'airbag lors d'un
accident est susceptible d'entraîner des
blessures graves, voire mortelles, pour le
bébé, quelle que soit la gravité de la colli-
sion. Il est conseillé de toujours transpor-
ter les enfants dans un siège pour enfant
placé sur le siège arrière, qui est la place la
plus sûre en cas de collision.
Sièges pour enfant « universels »
• Les chiffres des sections suivantes donnent
des exemples de chaque type de siège pour
enfant universel. Des installations types
sont présentées. Installez toujours le siège
pour enfant conformément aux instructions
du constructeur du siège pour enfant, qui
doit être inclus avec ce type de siège.
• Référez-vous à la section « Installation d'un
siège pour enfant à l'aide des ceintures de
sécurité du véhicule » pour consulter les
étapes nécessaires de verrouillage correct
de la ceinture de sécurité sur le siège pour
enfant.• Des sièges pour enfant avec ancrages
ISOFIX sont disponibles pour installer le
siège pour enfant dans le véhicule sans
utiliser les ceintures de sécurité du
véhicule.
Groupes 0 et 0+
Les experts en matière de sécurité recom-
mandent qu'un enfant soit transporté dos à la
route aussi longtemps que possible. Les bé-
bés jusqu'à 13 kg doivent être attachés dans
un siège fixé dos à la route comme le siège
pour enfant illustré à la Fig. A. Ce type de
Fig. A
SECURITE
114

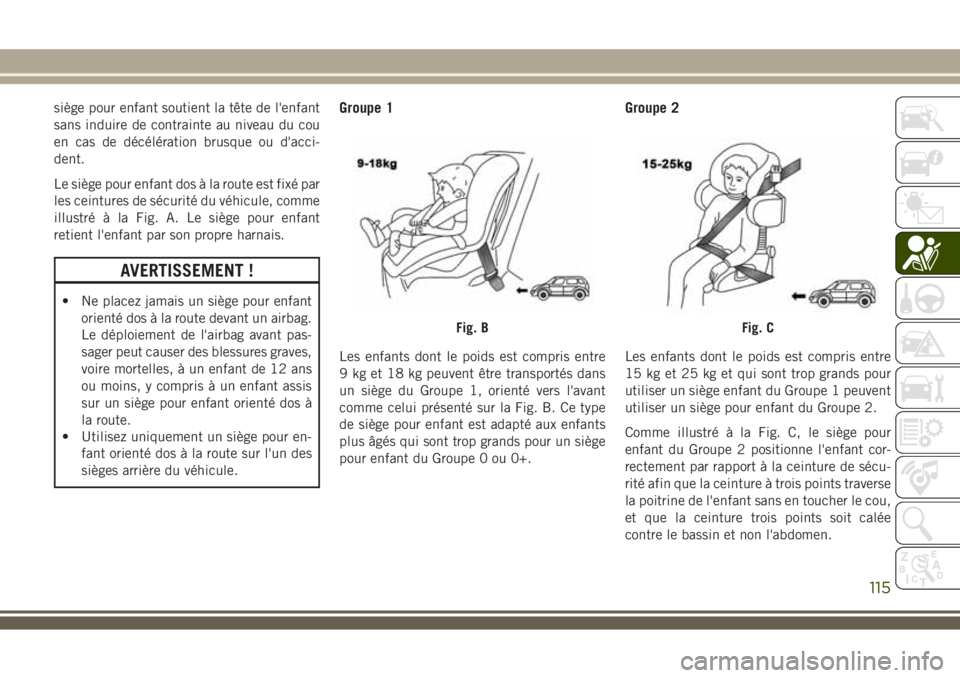

siège pour enfant soutient la tête de l'enfant
sans induire de contrainte au niveau du cou
en cas de décélération brusque ou d'acci-
dent.
Le siège pour enfant dos à la route est fixé par
les ceintures de sécurité du véhicule, comme
illustré à la Fig. A. Le siège pour enfant
retient l'enfant par son propre harnais.
AVERTISSEMENT !
• Ne placez jamais un siège pour enfant
orienté dos à la route devant un airbag.
Le déploiement de l'airbag avant pas-
sager peut causer des blessures graves,
voire mortelles, à un enfant de 12 ans
ou moins, y compris à un enfant assis
sur un siège pour enfant orienté dos à
la route.
• Utilisez uniquement un siège pour en-
fant orienté dos à la route sur l'un des
sièges arrière du véhicule.
Groupe 1
Les enfants dont le poids est compris entre
9 kg et 18 kg peuvent être transportés dans
un siège du Groupe 1, orienté vers l'avant
comme celui présenté sur la Fig. B. Ce type
de siège pour enfant est adapté aux enfants
plus âgés qui sont trop grands pour un siège
pour enfant du Groupe 0 ou 0+.
Groupe 2
Les enfants dont le poids est compris entre
15 kg et 25 kg et qui sont trop grands pour
utiliser un siège enfant du Groupe 1 peuvent
utiliser un siège pour enfant du Groupe 2.
Comme illustré à la Fig. C, le siège pour
enfant du Groupe 2 positionne l'enfant cor-
rectement par rapport à la ceinture de sécu-
rité afin que la ceinture à trois points traverse
la poitrine de l'enfant sans en toucher le cou,
et que la ceinture trois points soit calée
contre le bassin et non l'abdomen.
Fig. BFig. C
115

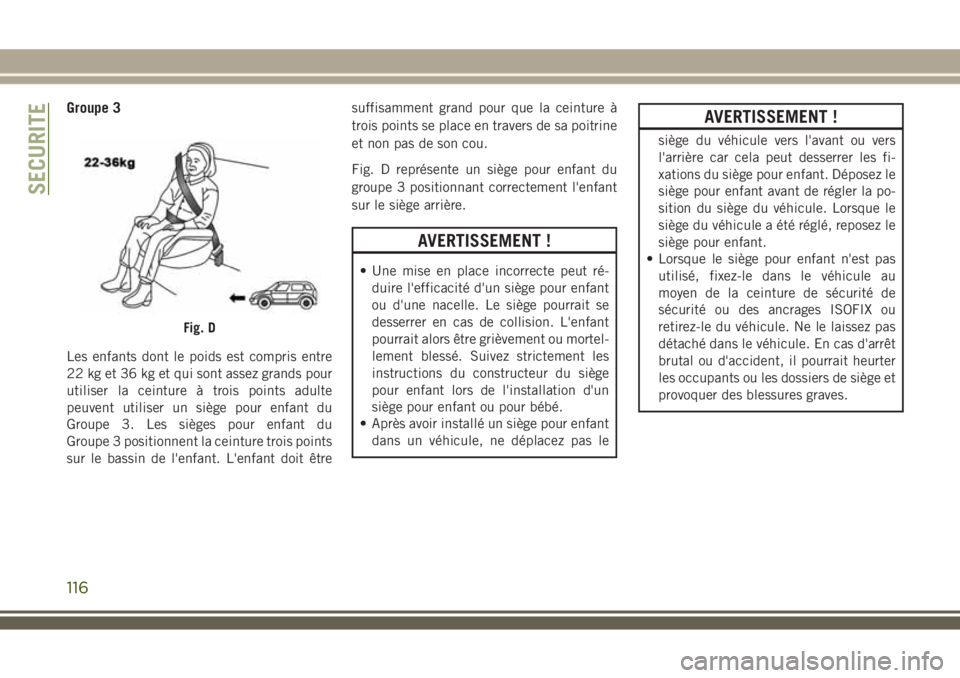

Groupe 3
Les enfants dont le poids est compris entre
22 kg et 36 kg et qui sont assez grands pour
utiliser la ceinture à trois points adulte
peuvent utiliser un siège pour enfant du
Groupe 3. Les sièges pour enfant du
Groupe 3 positionnent la ceinture trois points
sur le bassin de l'enfant. L'enfant doit êtresuffisamment grand pour que la ceinture à
trois points se place en travers de sa poitrine
et non pas de son cou.
Fig. D représente un siège pour enfant du
groupe 3 positionnant correctement l'enfant
sur le siège arrière.
AVERTISSEMENT !
• Une mise en place incorrecte peut ré-
duire l'efficacité d'un siège pour enfant
ou d'une nacelle. Le siège pourrait se
desserrer en cas de collision. L'enfant
pourrait alors être grièvement ou mortel-
lement blessé. Suivez strictement les
instructions du constructeur du siège
pour enfant lors de l'installation d'un
siège pour enfant ou pour bébé.
• Après avoir installé un siège pour enfant
dans un véhicule, ne déplacez pas le
AVERTISSEMENT !
siège du véhicule vers l'avant ou vers
l'arrière car cela peut desserrer les fi-
xations du siège pour enfant. Déposez le
siège pour enfant avant de régler la po-
sition du siège du véhicule. Lorsque le
siège du véhicule a été réglé, reposez le
siège pour enfant.
• Lorsque le siège pour enfant n'est pas
utilisé, fixez-le dans le véhicule au
moyen de la ceinture de sécurité de
sécurité ou des ancrages ISOFIX ou
retirez-le du véhicule. Ne le laissez pas
détaché dans le véhicule. En cas d'arrêt
brutal ou d'accident, il pourrait heurter
les occupants ou les dossiers de siège et
provoquer des blessures graves.
Fig. D
SECURITE
116

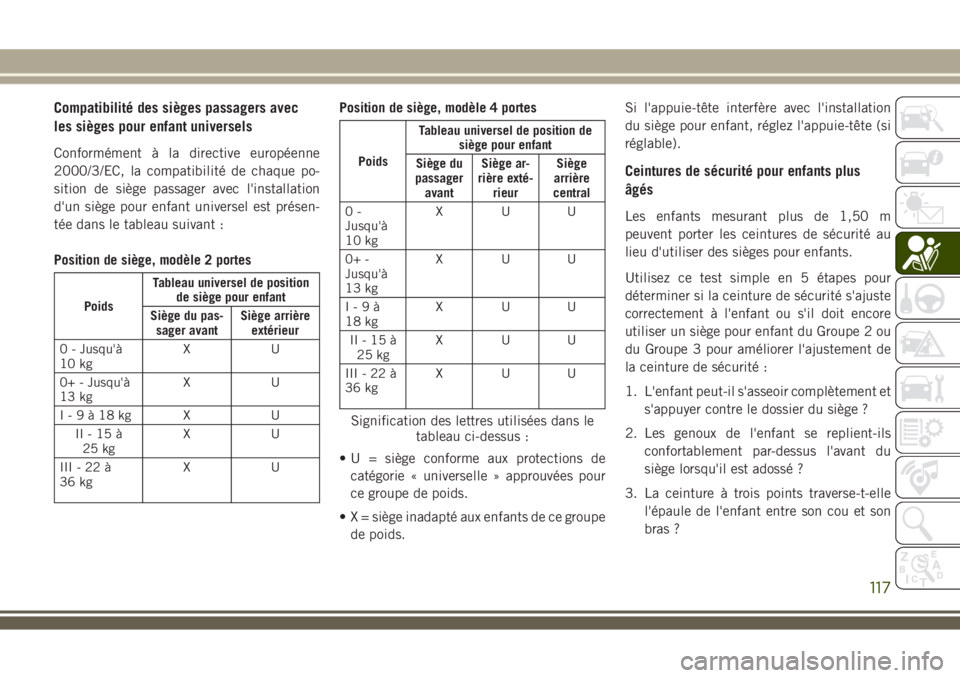

Compatibilité des sièges passagers avec
les sièges pour enfant universels
Conformément à la directive européenne
2000/3/EC, la compatibilité de chaque po-
sition de siège passager avec l'installation
d'un siège pour enfant universel est présen-
tée dans le tableau suivant :
Position de siège, modèle 2 portes
PoidsTableau universel de position
de siège pour enfant
Siège du pas-
sager avantSiège arrière
extérieur
0 - Jusqu'à
10 kgXU
0+ - Jusqu'à
13 kgXU
I-9à18kg X U
II-15à
25 kgXU
III-22à
36 kgXU
Position de siège, modèle 4 portes
PoidsTableau universel de position de
siège pour enfant
Siège du
passager
avantSiège ar-
rière exté-
rieurSiège
arrière
central
0-
Jusqu'à
10 kgXUU
0+ -
Jusqu'à
13 kgXUU
I-9à
18 kgXUU
II-15à
25 kgXUU
III-22à
36 kgXUU
Signification des lettres utilisées dans le
tableau ci-dessus :
• U = siège conforme aux protections de
catégorie « universelle » approuvées pour
ce groupe de poids.
• X = siège inadapté aux enfants de ce groupe
de poids.Si l'appuie-tête interfère avec l'installation
du siège pour enfant, réglez l'appuie-tête (si
réglable).
Ceintures de sécurité pour enfants plus
âgés
Les enfants mesurant plus de 1,50 m
peuvent porter les ceintures de sécurité au
lieu d'utiliser des sièges pour enfants.
Utilisez ce test simple en 5 étapes pour
déterminer si la ceinture de sécurité s'ajuste
correctement à l'enfant ou s'il doit encore
utiliser un siège pour enfant du Groupe 2 ou
du Groupe 3 pour améliorer l'ajustement de
la ceinture de sécurité :
1. L'enfant peut-il s'asseoir complètement et
s'appuyer contre le dossier du siège ?
2. Les genoux de l'enfant se replient-ils
confortablement par-dessus l'avant du
siège lorsqu'il est adossé ?
3. La ceinture à trois points traverse-t-elle
l'épaule de l'enfant entre son cou et son
bras ?
117

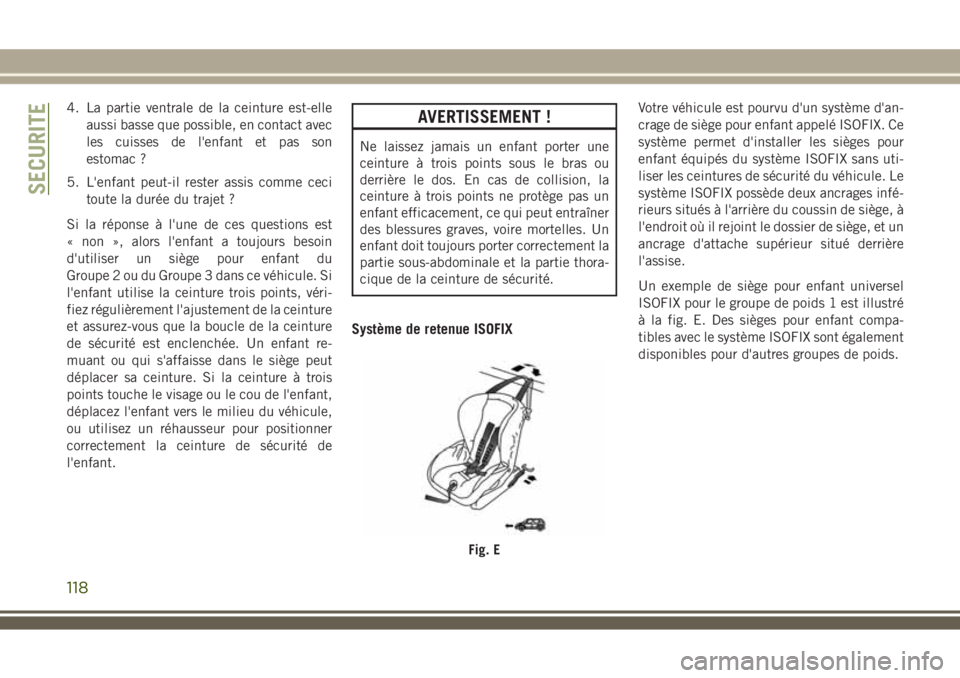

4. La partie ventrale de la ceinture est-elle
aussi basse que possible, en contact avec
les cuisses de l'enfant et pas son
estomac ?
5. L'enfant peut-il rester assis comme ceci
toute la durée du trajet ?
Si la réponse à l'une de ces questions est
« non », alors l'enfant a toujours besoin
d'utiliser un siège pour enfant du
Groupe 2 ou du Groupe 3 dans ce véhicule. Si
l'enfant utilise la ceinture trois points, véri-
fiez régulièrement l'ajustement de la ceinture
et assurez-vous que la boucle de la ceinture
de sécurité est enclenchée. Un enfant re-
muant ou qui s'affaisse dans le siège peut
déplacer sa ceinture. Si la ceinture à trois
points touche le visage ou le cou de l'enfant,
déplacez l'enfant vers le milieu du véhicule,
ou utilisez un réhausseur pour positionner
correctement la ceinture de sécurité de
l'enfant.AVERTISSEMENT !
Ne laissez jamais un enfant porter une
ceinture à trois points sous le bras ou
derrière le dos. En cas de collision, la
ceinture à trois points ne protège pas un
enfant efficacement, ce qui peut entraîner
des blessures graves, voire mortelles. Un
enfant doit toujours porter correctement la
partie sous-abdominale et la partie thora-
cique de la ceinture de sécurité.
Système de retenue ISOFIX
Votre véhicule est pourvu d'un système d'an-
crage de siège pour enfant appelé ISOFIX. Ce
système permet d'installer les sièges pour
enfant équipés du système ISOFIX sans uti-
liser les ceintures de sécurité du véhicule. Le
système ISOFIX possède deux ancrages infé-
rieurs situés à l'arrière du coussin de siège, à
l'endroit où il rejoint le dossier de siège, et un
ancrage d'attache supérieur situé derrière
l'assise.
Un exemple de siège pour enfant universel
ISOFIX pour le groupe de poids 1 est illustré
à la fig. E. Des sièges pour enfant compa-
tibles avec le système ISOFIX sont également
disponibles pour d'autres groupes de poids.
Fig. E
SECURITE
118
