Page 11 of 292

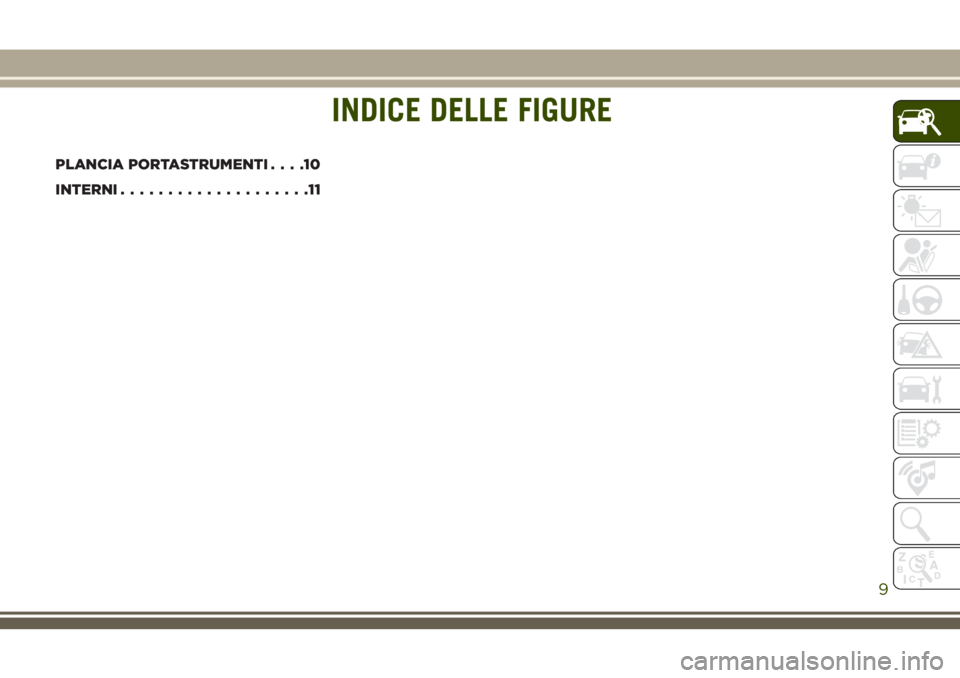

INDICE DELLE FIGURE
PLANCIA PORTASTRUMENTI....10
INTERNI....................11
INDICE DELLE FIGURE
9
Page 12 of 292

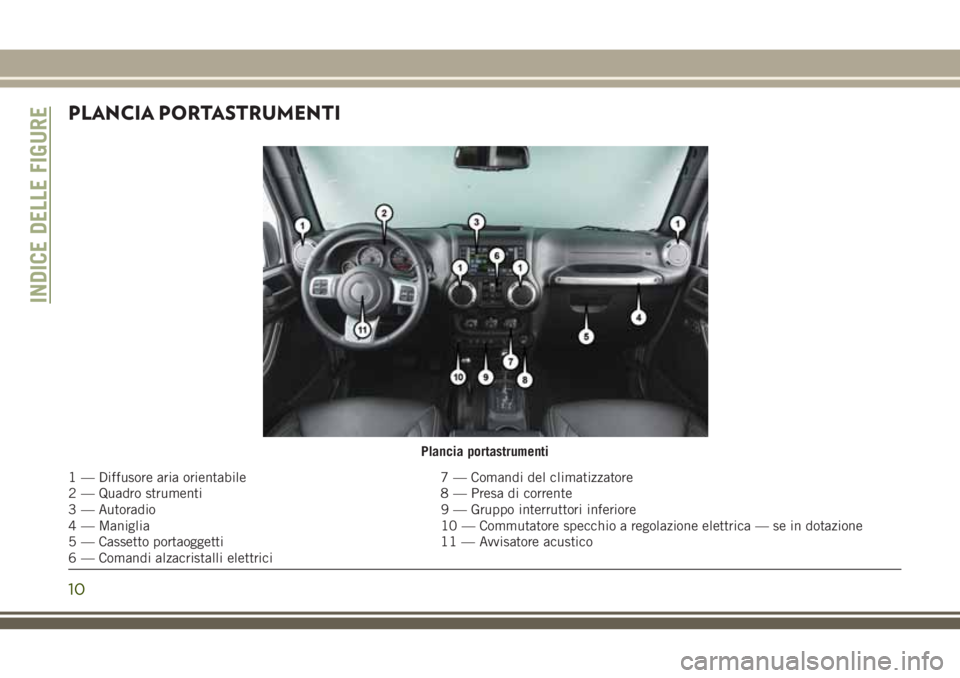

PLANCIA PORTASTRUMENTI
Plancia portastrumenti
1 — Diffusore aria orientabile 7 — Comandi del climatizzatore
2 — Quadro strumenti 8 — Presa di corrente
3 — Autoradio 9 — Gruppo interruttori inferiore
4 — Maniglia 10 — Commutatore specchio a regolazione elettrica — se in dotazione
5 — Cassetto portaoggetti 11 — Avvisatore acustico
6 — Comandi alzacristalli elettrici
INDICE DELLE FIGURE
10
Page 13 of 292

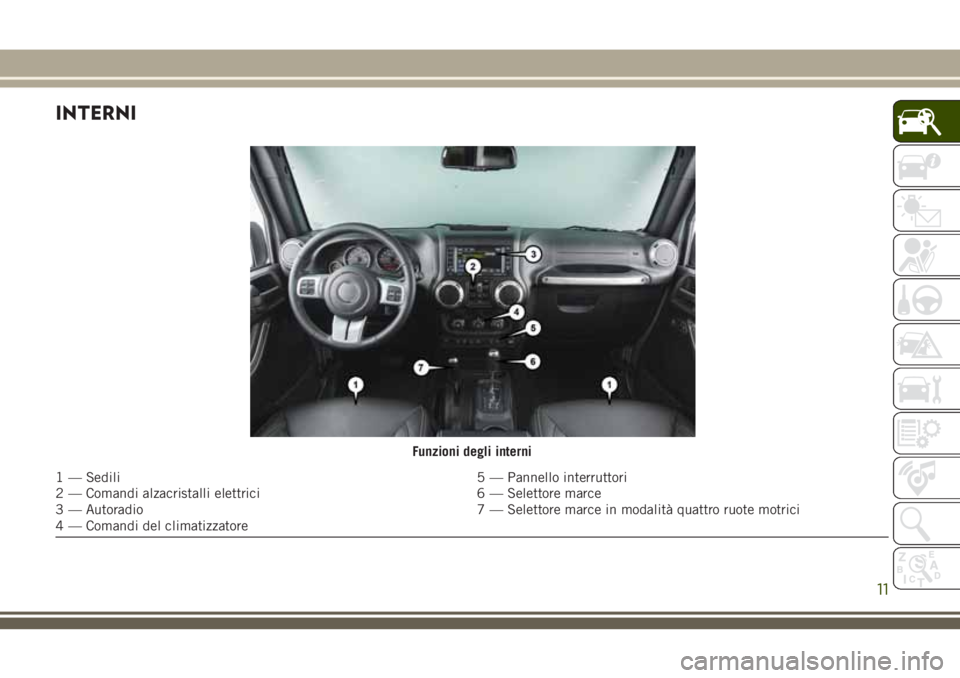

INTERNI
Funzioni degli interni
1 — Sedili 5 — Pannello interruttori
2 — Comandi alzacristalli elettrici 6 — Selettore marce
3 — Autoradio 7 — Selettore marce in modalità quattro ruote motrici
4 — Comandi del climatizzatore
11
Page 14 of 292
12
Page 15 of 292
DESCRIZIONE DELLA VETTURA
CHIAVE....................15
Chiave......................15
DISPOSITIVO DI ACCENSIONE . . .15
Estrazione della chiave di accensione . .15
SISTEMA DI AVVIAMENTO A DI-
STANZA — SE IN DOTAZIONE . . .16
Utilizzo dell'avviamento a distanza....17
Messaggio di annullamento
dell'avviamento a distanza.........17
Attivazione dell'avviamento a distanza . .17
Uscita dalla modalità di avviamento a
distanza senza guidare la vettura......18
Uscita dalla modalità di avviamento a
distanza guidando la vettura........18
Chiave SENTRY KEY..........18
Sostituzione delle chiavi..........19
Programmazione della chiave del
cliente.....................19
ALLARME ANTIFURTO DELLA
VETTURA — SE IN
DOTAZIONE................20
Reinserimento dell'allarme antifurto....20Inserimento dell'allarme antifurto.....20
Disinserimento dell'allarme antifurto . . .21
PORTE....................21
Rimozione del cristallo della mezza
porta superiore — se in dotazione.....21
Rimozione della porta anteriore......22
Rimozione delle porte posteriori
(modelli a quattro porte)...........23
SEDILI....................24
Sedili riscaldati — se in dotazione.....25
Sedile posteriore abbattibile e divisibile
60/40 — modelli a quattro porte.....26
Sedile passeggero anteriore con ingresso
facilitato — modelli a due porte......27
Sedili Tip ‘n Slide — modelli a due
porte.......................27
Rimozione del sedile posteriore —
modelli a due porte.............28
APPOGGIATESTA............29
Appoggiatesta anteriori............29
Appoggiatesta posteriori — modello
2 porte.....................30Appoggiatesta posteriori — modello
4 porte.....................31
VOLANTE..................31
Piantone sterzo ad assetto regolabile . . .31
SPECCHI RETROVISORI E DI
CORTESIA.................32
Specchi riscaldati – se in dotazione . . .32
LUCI ESTERNE..............32
Proiettori e luci di posizione........32
Luci diurne — se in dotazione.......33
Interruttore abbaglianti/anabbaglianti . .33
Lampeggio di avvertimento.........33
Inserimento automatico proiettori —
se in dotazione................33
Fendinebbia..................33
Retronebbia — se in dotazione.......33
Indicatori di direzione............34
Cambio corsia assistito — se in
dotazione....................34
Segnalatore luci accese...........34
Sistema di regolazione assetto fari —
se in dotazione................34
DESCRIZIONE DELLA VETTURA
13

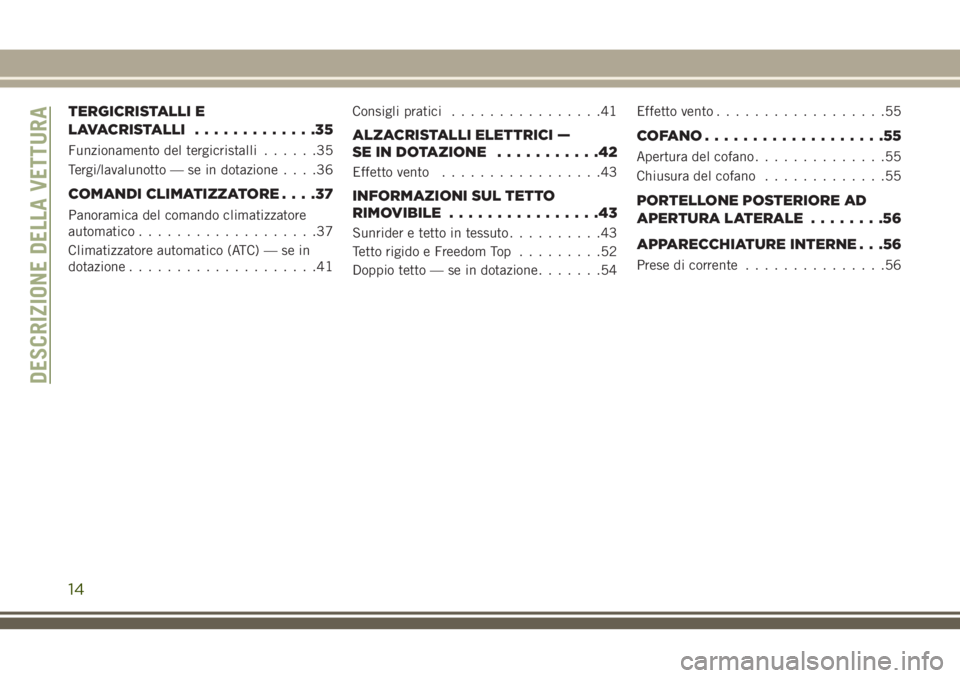

Page 16 of 292
TERGICRISTALLI E
LAVACRISTALLI.............35
Funzionamento del tergicristalli......35
Tergi/lavalunotto — se in dotazione....36
COMANDI CLIMATIZZATORE....37
Panoramica del comando climatizzatore
automatico...................37
Climatizzatore automatico (ATC) — se in
dotazione....................41Consigli pratici................41
ALZACRISTALLI ELETTRICI —
SE IN DOTAZIONE...........42
Effetto vento.................43
INFORMAZIONI SUL TETTO
RIMOVIBILE................43
Sunrider e tetto in tessuto..........43
Tetto rigido e Freedom Top.........52
Doppio tetto — se in dotazione.......54Effetto vento..................55
COFANO...................55
Apertura del cofano..............55
Chiusura del cofano.............55
PORTELLONE POSTERIORE AD
APERTURA LATERALE........56
APPARECCHIATURE INTERNE . . .56
Prese di corrente...............56
DESCRIZIONE DELLA VETTURA
14

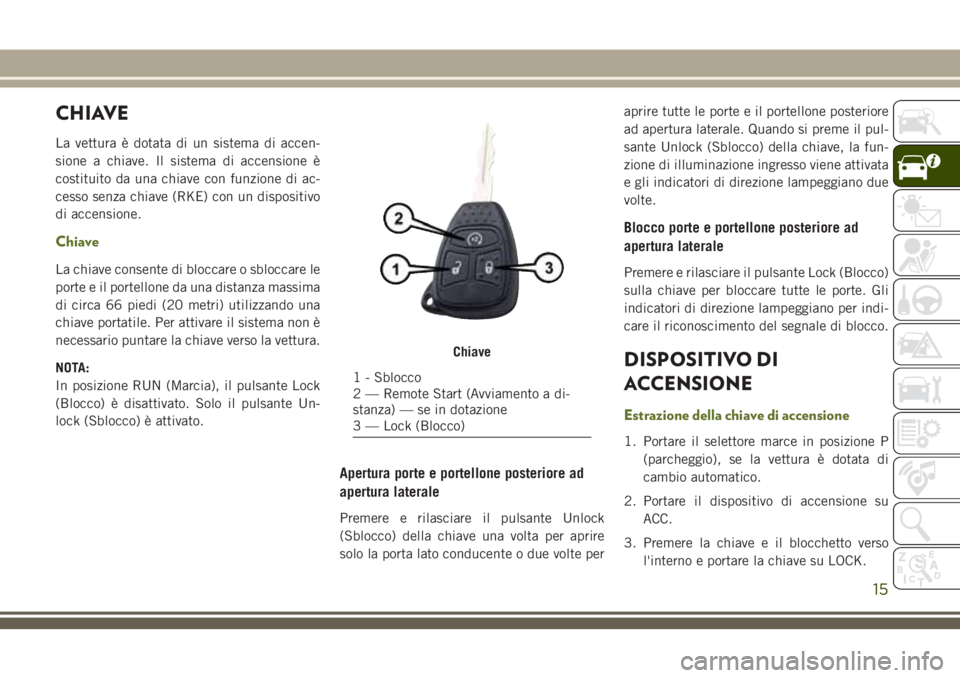

Page 17 of 292
CHIAVE
La vettura è dotata di un sistema di accen-
sione a chiave. Il sistema di accensione è
costituito da una chiave con funzione di ac-
cesso senza chiave (RKE) con un dispositivo
di accensione.
Chiave
La chiave consente di bloccare o sbloccare le
porte e il portellone da una distanza massima
di circa 66 piedi (20 metri) utilizzando una
chiave portatile. Per attivare il sistema non è
necessario puntare la chiave verso la vettura.
NOTA:
In posizione RUN (Marcia), il pulsante Lock
(Blocco) è disattivato. Solo il pulsante Un-
lock (Sblocco) è attivato.
Apertura porte e portellone posteriore ad
apertura laterale
Premere e rilasciare il pulsante Unlock
(Sblocco) della chiave una volta per aprire
solo la porta lato conducente o due volte peraprire tutte le porte e il portellone posteriore
ad apertura laterale. Quando si preme il pul-
sante Unlock (Sblocco) della chiave, la fun-
zione di illuminazione ingresso viene attivata
e gli indicatori di direzione lampeggiano due
volte.
Blocco porte e portellone posteriore ad
apertura laterale
Premere e rilasciare il pulsante Lock (Blocco)
sulla chiave per bloccare tutte le porte. Gli
indicatori di direzione lampeggiano per indi-
care il riconoscimento del segnale di blocco.
DISPOSITIVO DI
ACCENSIONE
Estrazione della chiave di accensione
1. Portare il selettore marce in posizione P
(parcheggio), se la vettura è dotata di
cambio automatico.
2. Portare il dispositivo di accensione su
ACC.
3. Premere la chiave e il blocchetto verso
l'interno e portare la chiave su LOCK.
Chiave
1 - Sblocco
2 — Remote Start (Avviamento a di-
stanza) — se in dotazione
3 — Lock (Blocco)
15

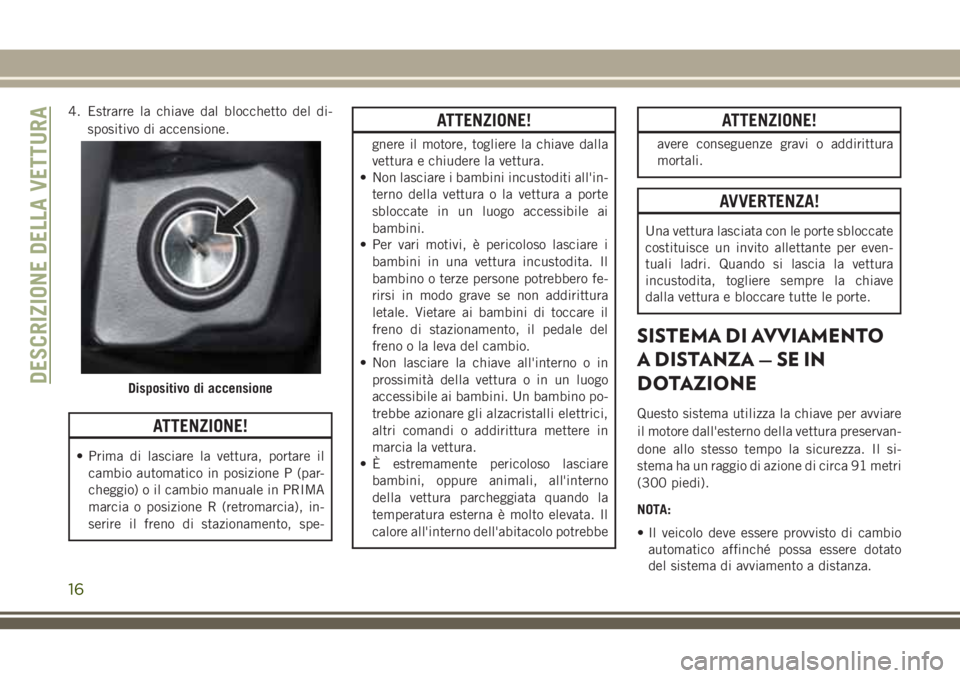

Page 18 of 292
4. Estrarre la chiave dal blocchetto del di-
spositivo di accensione.
ATTENZIONE!
• Prima di lasciare la vettura, portare il
cambio automatico in posizione P (par-
cheggio) o il cambio manuale in PRIMA
marcia o posizione R (retromarcia), in-
serire il freno di stazionamento, spe-
ATTENZIONE!
gnere il motore, togliere la chiave dalla
vettura e chiudere la vettura.
• Non lasciare i bambini incustoditi all'in-
terno della vettura o la vettura a porte
sbloccate in un luogo accessibile ai
bambini.
• Per vari motivi, è pericoloso lasciare i
bambini in una vettura incustodita. Il
bambino o terze persone potrebbero fe-
rirsi in modo grave se non addirittura
letale. Vietare ai bambini di toccare il
freno di stazionamento, il pedale del
freno o la leva del cambio.
• Non lasciare la chiave all'interno o in
prossimità della vettura o in un luogo
accessibile ai bambini. Un bambino po-
trebbe azionare gli alzacristalli elettrici,
altri comandi o addirittura mettere in
marcia la vettura.
• È estremamente pericoloso lasciare
bambini, oppure animali, all'interno
della vettura parcheggiata quando la
temperatura esterna è molto elevata. Il
calore all'interno dell'abitacolo potrebbe
ATTENZIONE!
avere conseguenze gravi o addirittura
mortali.
AVVERTENZA!
Una vettura lasciata con le porte sbloccate
costituisce un invito allettante per even-
tuali ladri. Quando si lascia la vettura
incustodita, togliere sempre la chiave
dalla vettura e bloccare tutte le porte.
SISTEMA DI AVVIAMENTO
A DISTANZA — SE IN
DOTAZIONE
Questo sistema utilizza la chiave per avviare
il motore dall'esterno della vettura preservan-
done allo stesso tempo la sicurezza. Il si-
stema ha un raggio di azione di circa 91 metri
(300 piedi).
NOTA:
• Il veicolo deve essere provvisto di cambio
automatico affinché possa essere dotato
del sistema di avviamento a distanza.
Dispositivo di accensioneDESCRIZIONE DELLA VETTURA
16

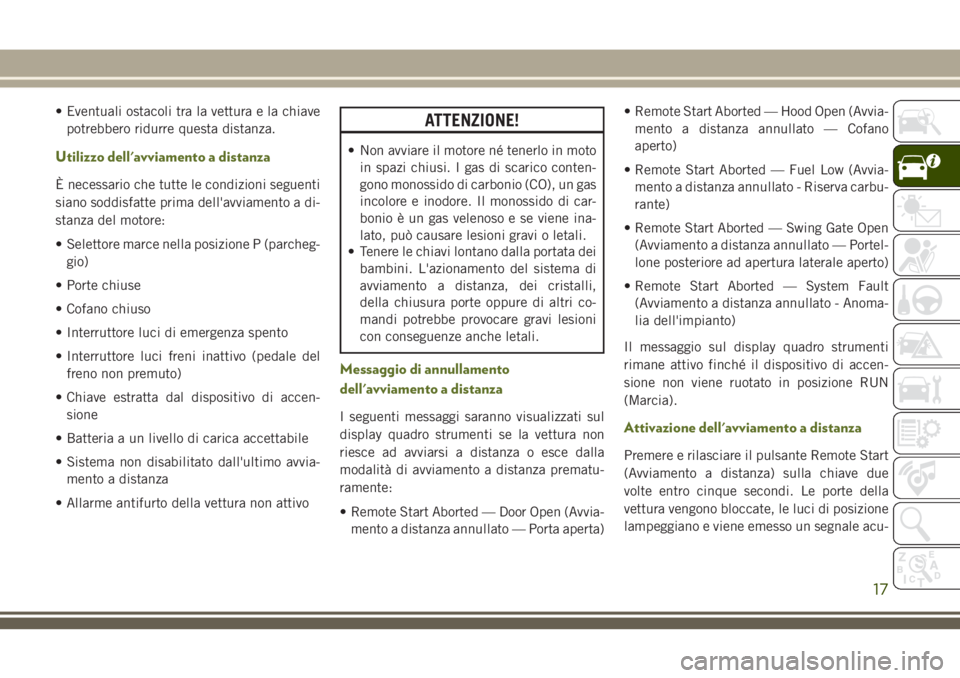

Page 19 of 292
• Eventuali ostacoli tra la vettura e la chiave
potrebbero ridurre questa distanza.
Utilizzo dell'avviamento a distanza
È necessario che tutte le condizioni seguenti
siano soddisfatte prima dell'avviamento a di-
stanza del motore:
• Selettore marce nella posizione P (parcheg-
gio)
• Porte chiuse
• Cofano chiuso
• Interruttore luci di emergenza spento
• Interruttore luci freni inattivo (pedale del
freno non premuto)
• Chiave estratta dal dispositivo di accen-
sione
• Batteria a un livello di carica accettabile
• Sistema non disabilitato dall'ultimo avvia-
mento a distanza
• Allarme antifurto della vettura non attivo
ATTENZIONE!
• Non avviare il motore né tenerlo in moto
in spazi chiusi. I gas di scarico conten-
gono monossido di carbonio (CO), un gas
incolore e inodore. Il monossido di car-
bonio è un gas velenoso e se viene ina-
lato, può causare lesioni gravi o letali.
• Tenere le chiavi lontano dalla portata dei
bambini. L'azionamento del sistema di
avviamento a distanza, dei cristalli,
della chiusura porte oppure di altri co-
mandi potrebbe provocare gravi lesioni
con conseguenze anche letali.
Messaggio di annullamento
dell'avviamento a distanza
I seguenti messaggi saranno visualizzati sul
display quadro strumenti se la vettura non
riesce ad avviarsi a distanza o esce dalla
modalità di avviamento a distanza prematu-
ramente:
• Remote Start Aborted — Door Open (Avvia-
mento a distanza annullato — Porta aperta)• Remote Start Aborted — Hood Open (Avvia-
mento a distanza annullato — Cofano
aperto)
• Remote Start Aborted — Fuel Low (Avvia-
mento a distanza annullato - Riserva carbu-
rante)
• Remote Start Aborted — Swing Gate Open
(Avviamento a distanza annullato — Portel-
lone posteriore ad apertura laterale aperto)
• Remote Start Aborted — System Fault
(Avviamento a distanza annullato - Anoma-
lia dell'impianto)
Il messaggio sul display quadro strumenti
rimane attivo finché il dispositivo di accen-
sione non viene ruotato in posizione RUN
(Marcia).Attivazione dell'avviamento a distanza
Premere e rilasciare il pulsante Remote Start
(Avviamento a distanza) sulla chiave due
volte entro cinque secondi. Le porte della
vettura vengono bloccate, le luci di posizione
lampeggiano e viene emesso un segnale acu-
17
Page 20 of 292
stico per due volte (se programmato). Quindi,
viene avviato il motore e la vettura rimane in
modalità di avviamento a distanza per un
ciclo di 15 minuti.
NOTA:
• Le luci di posizione si accendono e riman-
gono accese durante la modalità di avvia-
mento a distanza.
• Per motivi di sicurezza, il funzionamento
degli alzacristalli elettrici viene disattivato
quando la vettura si trova in modalità di
avviamento a distanza.
• È possibile avviare il motore per due volte
consecutive (due cicli da 15 minuti) con la
chiave. Tuttavia, il dispositivo di accen-
sione deve essere portato in posizione RUN
prima di poter ripetere la sequenza di avvio
una terza volta.
L'avviamento a distanza viene annullato an-
che se si verifica una delle seguenti condi-
zioni:
• Il motore entra in stallo o viene superato il
regime di 2.500 giri/min.
• Si accende una qualsiasi delle spie motore.
• Il cofano è aperto.• Si preme l'interruttore luci di emergenza.
• Il cambio viene spostato dalla posizione P
(parcheggio).
• Viene premuto il pedale del freno.
Uscita dalla modalità di avviamento a
distanza senza guidare la vettura
Premere e rilasciare il pulsante di avviamento
a distanza una volta oppure lasciare che il
motore esegua un intero ciclo di 15 minuti.
NOTA:
Per evitare lo spegnimento accidentale, il
sistema disattiva la pressione singola del
pulsante di avviamento a distanza per due
secondi dopo aver ricevuto una richiesta va-
lida di avviamento a distanza.
Uscita dalla modalità di avviamento a
distanza guidando la vettura
Prima che il ciclo di 15 minuti giunga a
conclusione, premere e rilasciare il pulsante
Unlock (Sblocco) sulla chiave per sbloccare
le porte e disinserire l'allarme antifurto della
vettura (se in dotazione). Quindi, inserire la
chiave nel dispositivo di accensione e portare
quest'ultimo in posizione RUN (Marcia).NOTA:
Il dispositivo di accensione deve essere por-
tato in posizione RUN (Marcia) affinché sia
possibile guidare la vettura.
Chiave SENTRY KEY
L'immobilizzatore con chiave Sentry Key im-
pedisce l'utilizzo non autorizzato della vet-
tura disabilitando l'avviamento del motore.
L'impianto non necessita di abilitazione o di
attivazione. Il funzionamento è automatico,
indipendentemente dal fatto che le porte
della vettura siano bloccate o sbloccate.
Il sistema utilizza chiavi con chip elettronico
incorporato (transponder) per evitare l'uti-
lizzo non autorizzato della vettura. Pertanto,
per l'avviamento del motore e il funziona-
mento della vettura, possono essere utiliz-
zate esclusivamente chiavi appositamente
programmate. L'impianto arresterà il motore
entro due secondi se per avviare il motore
viene utilizzata una chiave non abilitata.
DESCRIZIONE DELLA VETTURA
18
