JEEP WRANGLER 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

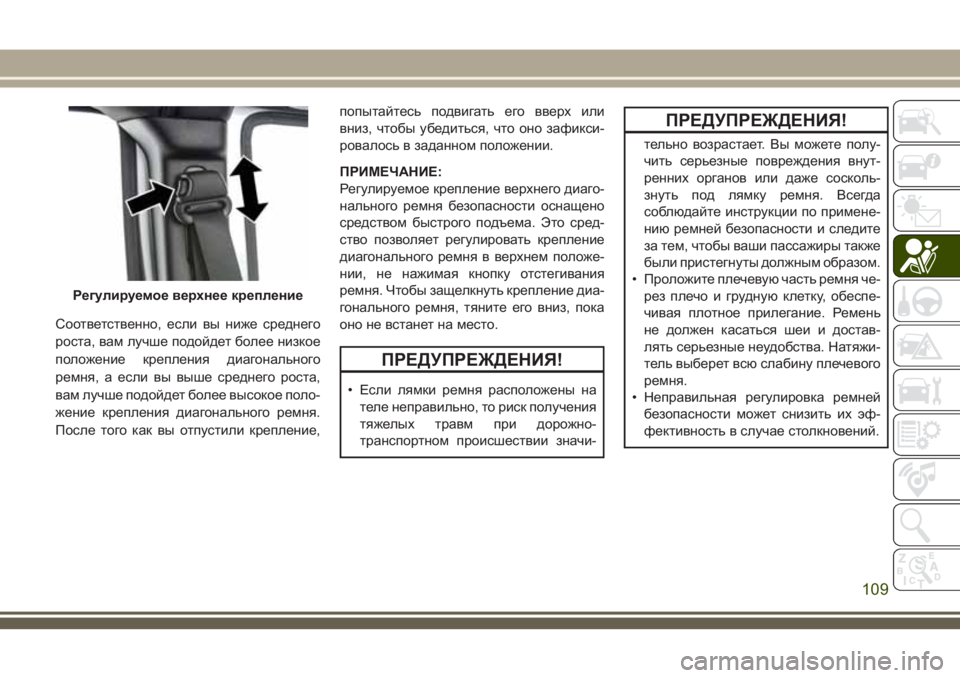

Соответственно, если вы ниже среднего
роста, вам лучше подойдет более низкое
положение крепления диагонального
ремня, а если вы выше среднего роста,
вам лучше подойдет более высокое поло-
жение крепления диагонального ремня.
После того как вы отпустили крепление,попытайтесь подвигать его вверх или
вниз, чтобы убедиться, что оно зафикси-
ровалось в заданном положении.
ПРИМЕЧАНИЕ:
Регулируемое крепление верхнего диаго-
нального ремня безопасности оснащено
средством быстрого подъема. Это сред-
ство позволяет регулировать крепление
диагонального ремня в верхнем положе-
нии, не нажимая кнопку отстегивания
ремня. Чтобы защелкнуть крепление диа-
гонального ремня, тяните его вниз, пока
оно не встанет на место.
ПРЕДУПРЕЖДЕНИЯ!
• Если лямки ремня расположены на
теле неправильно, то риск получения
тяжелых травм при дорожно-
транспортном происшествии значи-
ПРЕДУПРЕЖДЕНИЯ!
тельно возрастает. Вы можете полу-
чить серьезные повреждения внут-
ренних органов или даже сосколь-
знуть под лямку ремня. Всегда
соблюдайте инструкции по примене-
нию ремней безопасности и следите
за тем, чтобы ваши пассажиры также
были пристегнуты должным образом.
• Проложите плечевую часть ремня че-
рез плечо и грудную клетку, обеспе-
чивая плотное прилегание. Ремень
не должен касаться шеи и достав-
лять серьезные неудобства. Натяжи-
тель выберет всю слабину плечевого
ремня.
• Неправильная регулировка ремней
безопасности может снизить их эф-
фективность в случае столкновений.
Регулируемое верхнее крепление
109

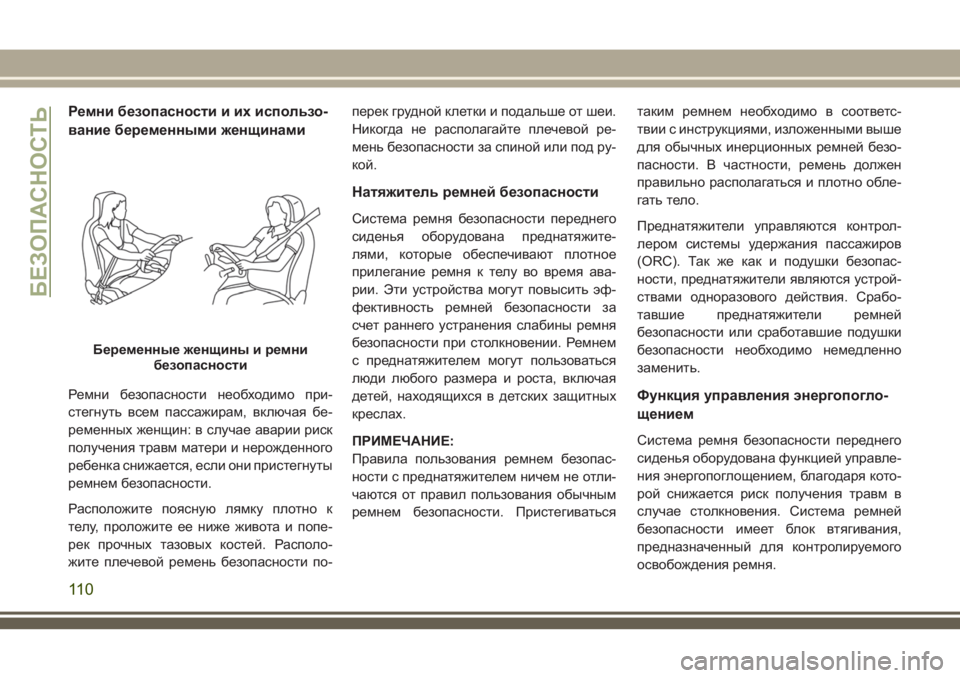

Ремни безопасности и их использо-
вание беременными женщинами
Ремни безопасности необходимо при-
стегнуть всем пассажирам, включая бе-
ременных женщин: в случае аварии риск
получения травм матери и нерожденного
ребенка снижается, если они пристегнуты
ремнем безопасности.
Расположите поясную лямку плотно к
телу, проложите ее ниже живота и попе-
рек прочныхтазовых костей. Располо-
жите плечевой ремень безопасности по-перек грудной клетки и подальше от шеи.
Никогда не располагайте плечевой ре-
мень безопасности за спиной или под ру-
кой.
Натяжитель ремней безопасности
Система ремня безопасности переднего
сиденья оборудована преднатяжите-
лями, которые обеспечивают плотное
прилегание ремня к телу во время ава-
рии. Эти устройства могут повысить эф-
фективность ремней безопасности за
счет раннего устранения слабины ремня
безопасности при столкновении. Ремнем
с преднатяжителем могут пользоваться
люди любого размера и роста, включая
детей, находящихся в детских защитных
креслах.
ПРИМЕЧАНИЕ:
Правила пользования ремнем безопас-
ности с преднатяжителем ничем не отли-
чаются от правил пользования обычным
ремнем безопасности. Пристегиватьсятаким ремнем необходимо в соответс-
твии с инструкциями, изложенными выше
для обычных инерционных ремней безо-
пасности. В частности, ремень должен
правильно располагаться и плотно обле-
гать тело.
Преднатяжители управляются контрол-
лером системы удержания пассажиров
(ORC). Так же как и подушки безопас-
ности, преднатяжители являются устрой-
ствами одноразового действия. Срабо-
тавшие преднатяжители ремней
безопасности или сработавшие подушки
безопасности необходимо немедленно
заменить.
Функция управления энергопогло-
щением
Система ремня безопасности переднего
сиденья оборудована функцией управле-
ния энергопоглощением, благодаря кото-
рой снижается риск получения травм в
случае столкновения. Система ремней
безопасности имеет блок втягивания,
предназначенный для контролируемого
освобождения ремня.
Беременные женщины и ремни
безопасности
БЕЗОПАСНОСТЬ
11 0

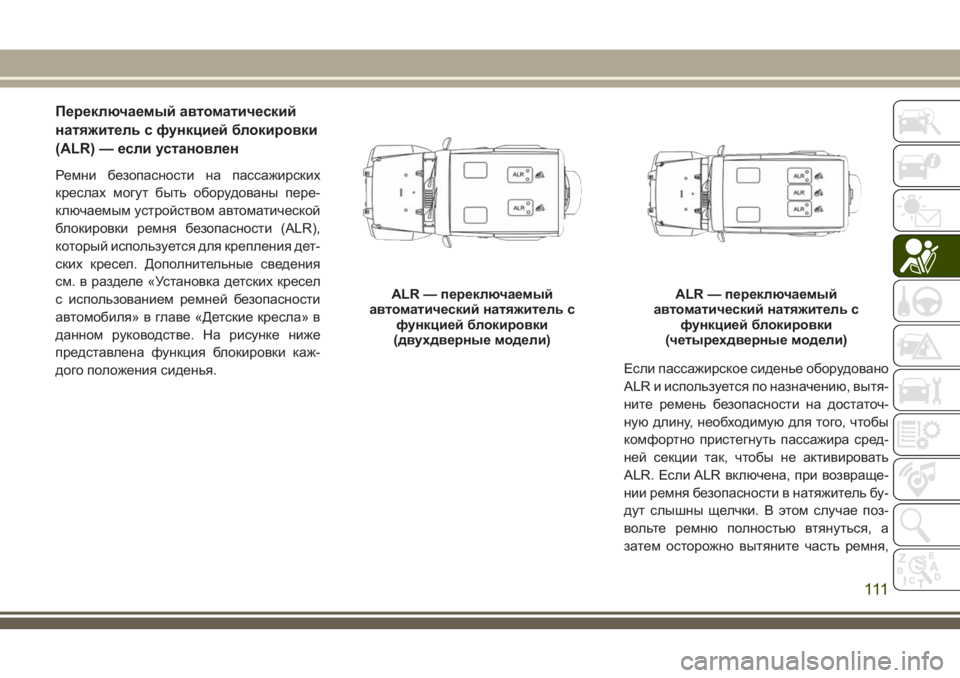

Переключаемый автоматический
натяжитель с функцией блокировки
(ALR) — если установлен
Ремни безопасности на пассажирских
креслах могут быть оборудованы пере-
ключаемым устройством автоматической
блокировки ремня безопасности (ALR),
который используется для крепления дет-
ских кресел. Дополнительные сведения
см. в разделе «Установка детских кресел
с использованием ремней безопасности
автомобиля» в главе «Детские кресла» в
данном руководстве. На рисунке ниже
представлена функция блокировки каж-
дого положения сиденья.Если пассажирское сиденье оборудовано
ALR и используется по назначению, вытя-
ните ремень безопасности на достаточ-
ную длину, необходимую для того, чтобы
комфортно пристегнуть пассажира сред-
ней секции так, чтобы не активировать
ALR. Если ALR включена, при возвраще-
нии ремня безопасности в натяжитель бу-
дут слышны щелчки. В этом случае поз-
вольте ремню полностью втянуться, а
затем осторожно вытяните часть ремня,
ALR — переключаемый
автоматический натяжитель с
функцией блокировки
(двухдверные модели)ALR — переключаемый
автоматический натяжитель с
функцией блокировки
(четырехдверные модели)
111

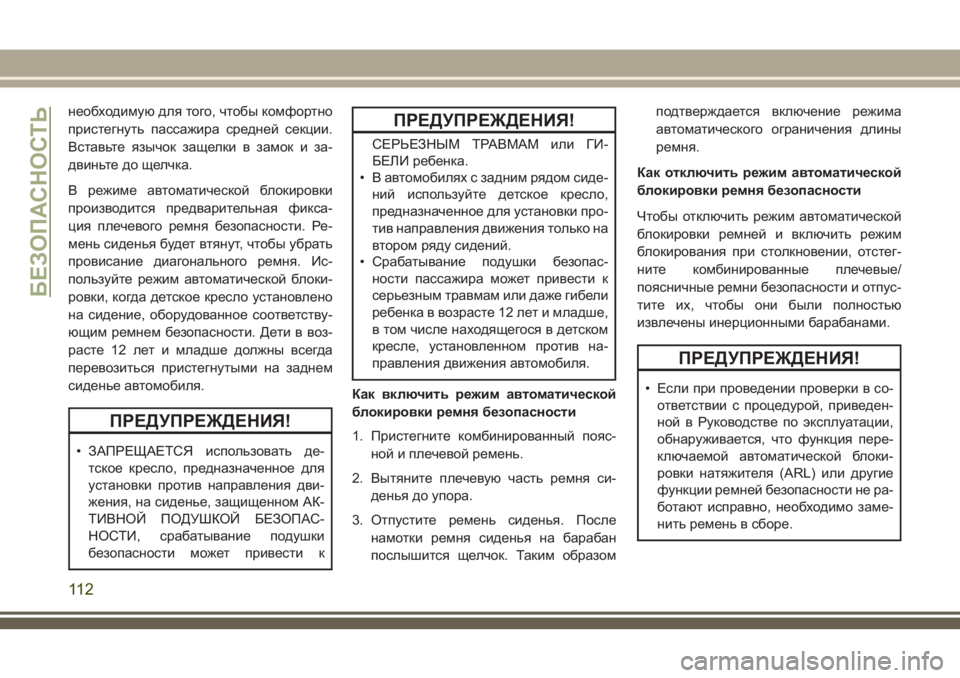

необходимую для того, чтобы комфортно
пристегнуть пассажира средней секции.
Вставьте язычок защелки в замок и за-
двиньте до щелчка.
В режиме автоматической блокировки
производится предварительная фикса-
ция плечевого ремня безопасности. Ре-
мень сиденья будет втянут, чтобы убрать
провисание диагонального ремня. Ис-
пользуйте режим автоматической блоки-
ровки, когда детское кресло установлено
на сидение, оборудованное соответству-
ющим ремнем безопасности. Дети в воз-
расте 12 лет и младше должны всегда
перевозиться пристегнутыми на заднем
сиденье автомобиля.
ПРЕДУПРЕЖДЕНИЯ!
• ЗАПРЕЩАЕТСЯ использовать де-
тское кресло, предназначенное для
установки против направления дви-
жения, на сиденье, защищенном АК-
ТИВНОЙ ПОДУШКОЙ БЕЗОПАС-
НОСТИ, срабатывание подушки
безопасности может привести к
ПРЕДУПРЕЖДЕНИЯ!
СЕРЬЕЗНЫМ ТРАВМАМ или ГИ-
БЕЛИ ребенка.
• В автомобилях с задним рядом сиде-
ний используйте детское кресло,
предназначенное для установки про-
тив направления движения только на
втором ряду сидений.
• Срабатывание подушки безопас-
ности пассажира может привести к
серьезным травмам или даже гибели
ребенка в возрасте 12 лет и младше,
в том числе находящегося в детском
кресле, установленном против на-
правления движения автомобиля.
Как включить режим автоматической
блокировки ремня безопасности
1. Пристегните комбинированный пояс-
ной и плечевой ремень.
2. Вытяните плечевую часть ремня си-
денья до упора.
3. Отпустите ремень сиденья. После
намотки ремня сиденья на барабан
послышится щелчок. Таким образомподтверждается включение режима
автоматического ограничения длины
ремня.
Как отключить режим автоматической
блокировки ремня безопасности
Чтобы отключить режим автоматической
блокировки ремней и включить режим
блокирования при столкновении, отстег-
ните комбинированные плечевые/
поясничные ремни безопасности и отпус-
тите их, чтобы они были полностью
извлечены инерционными барабанами.
ПРЕДУПРЕЖДЕНИЯ!
• Если при проведении проверки в со-
ответствии с процедурой, приведен-
ной в Руководстве по эксплуатации,
обнаруживается, что функция пере-
ключаемой автоматической блоки-
ровки натяжителя (ARL) или другие
функции ремней безопасности не ра-
ботают исправно, необходимо заме-
нить ремень в сборе.
БЕЗОПАСНОСТЬ
11 2

ПРЕДУПРЕЖДЕНИЯ!
• Пренебрежение заменой ремня уве-
личивает вероятность травм при
столкновении.
• Не используйте режим автоматичес-
кой блокировки натяжителя для огра-
ничения движения пассажиров, на
которых надеты ремни безопасности,
или детей на сиденьях подушках.
Данный режим используется только
для установки детских кресел с удер-
живающим ремнем, против направ-
ления движения или по направлению
движения.
Системы подушек безопасности
(SRS)
Некоторые из элементов, описанных в
данном разделе, могут быть доступны в
стандартной конфигурации на некоторых
моделях или могут быть дополнитель-
ными на других. Если вы не уверены в
наличии каких-либо элементов, обрати-
тесь к вашему уполномоченному дилеру.Система подушек безопасности должна
быть готова к раскрытию для защиты в
случае аварии. Контроллер системы бе-
зопасности пассажиров (ORC) следит за
внутренними цепями и соединительной
проводкой электрических компонентов
системы подушек безопасности. Ваш
автомобиль может быть оборудован сис-
темой подушек безопасности со следую-
щими компонентами:
Компоненты системы подушек бе-
зопасности
• Контроллер системы безопасности пас-
сажиров (ORC)
• Предупреждающий индикатор системы
подушек безопасности
• Рулевое колесо и рулевая колонка
• Приборная панель
• Накладки для защиты коленей
• Подушки безопасности водителя и пе-
реднего пассажира
• Датчик замка ремня безопасности
• Дополнительные боковые подушки бе-
зопасности• Датчики лобового и бокового столкнове-
ния
• Преднатяжители ремней безопасности
Предупреждающий индикатор сис-
темы подушек безопасности
ORC контролирует готовность элект-
ронных частей системы при каждом пово-
роте ключа в замке зажигания в положе-
ние ПУСК или ВКЛЮЧЕНИЕ/РАБОТА.
Если зажигание находится в положении
OFF (ВЫКЛ.) или в положении ACC
(ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВА -
НИЕ), система подушек безопасности не
включена и подушки безопасности не рас-
кроются.
ORC имеет резервную систему электро-
питания, которая обеспечивает раскры-
тие системы подушек даже в том случае,
если аккумуляторная батарея разрядится
или отключится до раскрытия.
Система ORC включает предупреждаю-
щий индикатор подушек безопасности на
приборной панели на время приблизи-
тельно от четырех до восьми секунд для
самопроверки при первой установке за-
11 3

жигания в положение ВКЛ./РАБОТА.
После самодиагностики индикатор поду-
шек безопасности гаснет. Если система
ORC обнаруживает неисправность какой-
либо из частей системы, она на короткий
момент или на длительное время вклю-
чает индикатор подушек безопасности.
При повторном включении индикатора
(после осуществления проверки исправ-
ности системы при включении зажигания)
раздастся короткий звуковой сигнал.
Система ORC также оснащена средс-
твами диагностики, которые включают ин-
дикатор подушек безопасности на щитке
приборов при обнаружении неисправ-
ности, способной повлиять на систему по-
душек безопасности. Средства диагнос-
тики также произведут запись данных о
неисправности. Несмотря на то, что сис-
тема подушек безопасности не требует
технического обслуживания, при любом
из следующих событий немедленно об-
ратитесь к дилеру для обслуживания сис-
темы подушек безопасности.• Индикатор подушек безопасности не за-
горается в течение четырех–восьми се-
кунд при первом переключении зажига-
ния в положение ВКЛ./РАБОТА.
• Индикатор подушек безопасности про-
должает гореть после истечения
четырех–восьми секунд.
• Индикатор подушек безопасности пери-
одически загорается или начинает ми-
гать во время движения.
ПРИМЕЧАНИЕ:
Если спидометр, тахометр или иной при-
бор, показывающий параметры работы
двигателя не работает, то контроллер
системы безопасности пассажиров (ORC)
также будет отключен. В этой ситуации
подушки безопасности могут быть не го-
товы к раскрытию для защиты в случае
аварии. Немедленно обратитесь к дилеру
для обслуживания системы подушек
безопасности.
ПРЕДУПРЕЖДЕНИЯ!
Не игнорируйте горящий индикатор по-
душки безопасности на щитке прибо-
ПРЕДУПРЕЖДЕНИЯ!
ров, иначе при столкновении подушки
безопасности могут не сработать. Если
индикатор не загорается в ходе про-
верки ламп при первом включении за-
жигания, продолжает гореть после за-
пуска автомобиля либо загорается во
время езды, немедленно обратитесь к
авторизованному дилеру для проверки
системы подушек безопасности.
Передние подушки безопасности
Данный автомобиль оснащен передними
подушками безопасности и поясным/
диагональным ремнями безопасности как
на месте водителя, так и на месте перед-
него пассажира. Передние подушки безо-
пасности служат дополнением к систе-
мам ремней безопасности. Передняя
подушка безопасности водителя вмонти-
рована в центральную часть рулевого ко-
леса. Подушка безопасности пассажира
вмонтирована в переднюю панель, над
перчаточным ящиком. На кожухах поду-
шек безопасности имеются рельефные
надписи «SRS AIRBAG» или «AIRBAG».
БЕЗОПАСНОСТЬ
11 4

ПРЕДУПРЕЖДЕНИЯ!
• Не наклоняйтесь слишком близко к
рулевому колесу или приборной па-
нели. В таком положении можно по-
лучить тяжелую травму при раскры-
тии передней подушки безопасности.
ПРЕДУПРЕЖДЕНИЯ!
Для раскрытия подушек безопас-
ности требуется достаточное свобод-
ное пространство. Отодвиньте си-
денье назад так, чтобы вам было
удобно вращать рулевое колесо и ис-
пользовать другие органы управле-
ния.
• Никогда не располагайте перед по-
душкой безопасности детское
кресло, предназначенное для уста-
новки против направления движения.
Срабатывание подушки безопас-
ности пассажира может привести к
серьезным травмам или даже гибели
ребенка в возрасте 12 лет и младше,
в том числе находящегося в детском
кресле, установленном против на-
правления движения автомобиля.
• В автомобилях с задним рядом сиде-
ний используйте детское кресло,
предназначенное для установки про-
тив направления движения только на
втором ряду сидений.
Передние подушки безопасности
водителя и переднего пассажира
Система передних подушек безопасности
оснащена подушками безопасности води-
теля и пассажира с несколькими степе-
нями раскрытия. Производительность
системы зависит от силы и типа столкно-
вения, определяемых контроллером сис-
темы безопасности пассажиров (ORC) с
возможностью получения данных от дат-
чиков фронтального удара (при наличии)
или других компонентов системы.
В случае столкновения, при котором тре-
буется раскрытие подушек, мгновенно
срабатывает пиропатрон первой степени
раскрытия. В менее серьезных дорожно-
транспортных происшествиях применя-
ется энергия малой мощности. В более
серьезных дорожно-транспортных проис-
шествиях применяется энергия высокой
мощности.
Ваш автомобиль может быть оборудован
датчиком ремня безопасности водителя
и/или переднего пассажира, который оп-
ределяет, пристегнут ли ремень безопас-
ности водителя или переднего пасса-

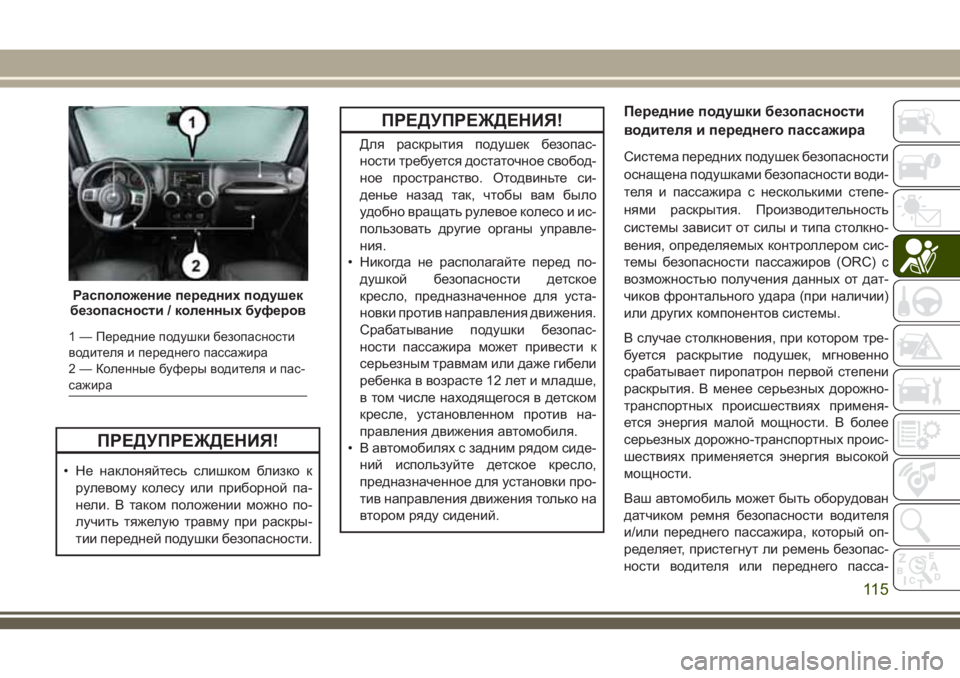

Расположение передних подушек
безопасности / коленныхбуферов
1 — Передние подушки безопасности
водителя и переднего пассажира
2 — Коленные буферы водителя и пас-
сажира
11 5

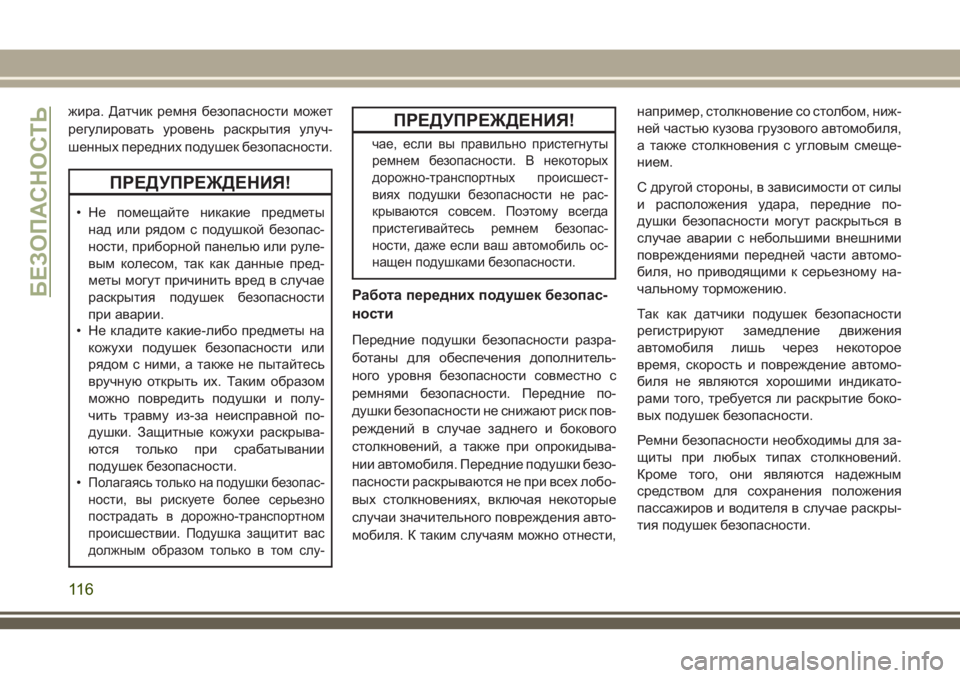

жира. Датчик ремня безопасности может
регулировать уровень раскрытия улуч-
шенных передних подушек безопасности.
ПРЕДУПРЕЖДЕНИЯ!
• Не помещайте никакие предметы
над или рядом с подушкой безопас-
ности, приборной панелью или руле-
вым колесом, так как данные пред-
меты могут причинить вред в случае
раскрытия подушек безопасности
при аварии.
• Не кладите какие-либо предметы на
кожухи подушек безопасности или
рядом с ними, а также не пытайтесь
вручную открыть их. Таким образом
можно повредить подушки и полу-
чить травму из-за неисправной по-
душки. Защитные кожухи раскрыва-
ются только при срабатывании
подушек безопасности.
•
Полагаясь только на подушки безопас-
ности, вы рискуете более серьезно
пострадать в дорожно-транспортном
происшествии. Подушка защитит вас
должным образом только в том слу-
ПРЕДУПРЕЖДЕНИЯ!
чае, если вы правильно пристегнуты
ремнем безопасности. В некоторых
дорожно-транспортных происшест-
виях подушки безопасности не рас-
крываются совсем. Поэтому всегда
пристегивайтесь ремнем безопас-
ности, даже если ваш автомобиль ос-
нащен подушками безопасности.
Работа передних подушек безопас-
ности
Передние подушки безопасности разра-
ботаны для обеспечения дополнитель-
ного уровня безопасности совместно с
ремнями безопасности. Передние по-
душки безопасности не снижают риск пов-
реждений в случае заднего и бокового
столкновений, а также при опрокидыва-
нии автомобиля. Передние подушки безо-
пасности раскрываются не при всех лобо-
вых столкновениях, включая некоторые
случаи значительного повреждения авто-
мобиля. К таким случаям можно отнести,например, столкновение со столбом, ниж-
ней частью кузова грузового автомобиля,
а также столкновения с угловым смеще-
нием.
С другой стороны, в зависимости от силы
и расположения удара, передние по-
душки безопасности могут раскрыться в
случае аварии с небольшими внешними
повреждениями передней части автомо-
биля, но приводящими к серьезному на-
чальному торможению.
Так как датчики подушек безопасности
регистрируют замедление движения
автомобиля лишь через некоторое
время, скорость и повреждение автомо-
биля не являются хорошими индикато-
рами того, требуется ли раскрытие боко-
вых подушек безопасности.
Ремни безопасности необходимы для за-
щиты при любых типах столкновений.
Кроме того, они являются надежным
средством для сохранения положения
пассажиров и водителя в случае раскры-
тия подушек безопасности.
БЕЗОПАСНОСТЬ
11 6

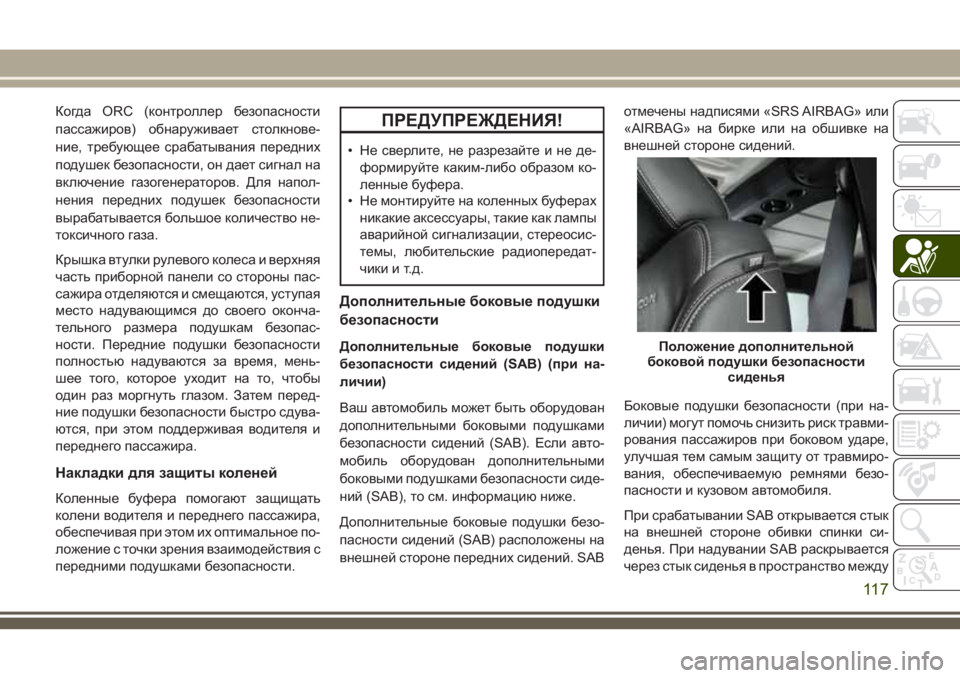

Когда ORC (контроллер безопасности
пассажиров) обнаруживает столкнове-
ние, требующее срабатывания передних
подушек безопасности, он дает сигнал на
включение газогенераторов. Для напол-
нения передних подушек безопасности
вырабатывается большое количество не-
токсичного газа.
Крышка втулки рулевого колеса и верхняя
часть приборной панели со стороны пас-
сажира отделяются и смещаются, уступая
место надувающимся до своего оконча-
тельного размера подушкам безопас-
ности. Передние подушки безопасности
полностью надуваются за время, мень-
шее того, которое уходит на то, чтобы
один раз моргнуть глазом. Затем перед-
ние подушки безопасности быстро сдува-
ются, при этом поддерживая водителя и
переднего пассажира.
Накладки для защиты коленей
Коленные буфера помогают защищать
колени водителя и переднего пассажира,
обеспечивая при этом их оптимальное по-
ложение с точки зрения взаимодействия с
передними подушками безопасности.
ПРЕДУПРЕЖДЕНИЯ!
• Не сверлите, не разрезайте и не де-
формируйте каким-либо образом ко-
ленные буфера.
• Не монтируйте на коленных буферах
никакие аксессуары, такие как лампы
аварийной сигнализации, стереосис-
темы, любительские радиопередат-
чики и т.д.
Дополнительные боковые подушки
безопасности
Дополнительные боковые подушки
безопасности сидений (SAB) (при на-
личии)
Ваш автомобиль может быть оборудован
дополнительными боковыми подушками
безопасности сидений (SAB). Если авто-
мобиль оборудован дополнительными
боковыми подушками безопасности сиде-
ний (SAB), то см. информацию ниже.
Дополнительные боковые подушки безо-
пасности сидений (SAB) расположены на
внешней стороне передних сидений. SABотмечены надписями «SRS AIRBAG» или
«AIRBAG» на бирке или на обшивке на
внешней стороне сидений.
Боковые подушки безопасности (при на-
личии) могут помочь снизить риск травми-
рования пассажиров при боковом ударе,
улучшая тем самым защиту от травмиро-
вания, обеспечиваемую ремнями безо-
пасности и кузовом автомобиля.
При срабатывании SAB открывается стык
на внешней стороне обивки спинки си-
денья. При надувании SAB раскрывается
через стык сиденья в пространство междуПоложение дополнительной
боковой подушки безопасности
сиденья
11 7

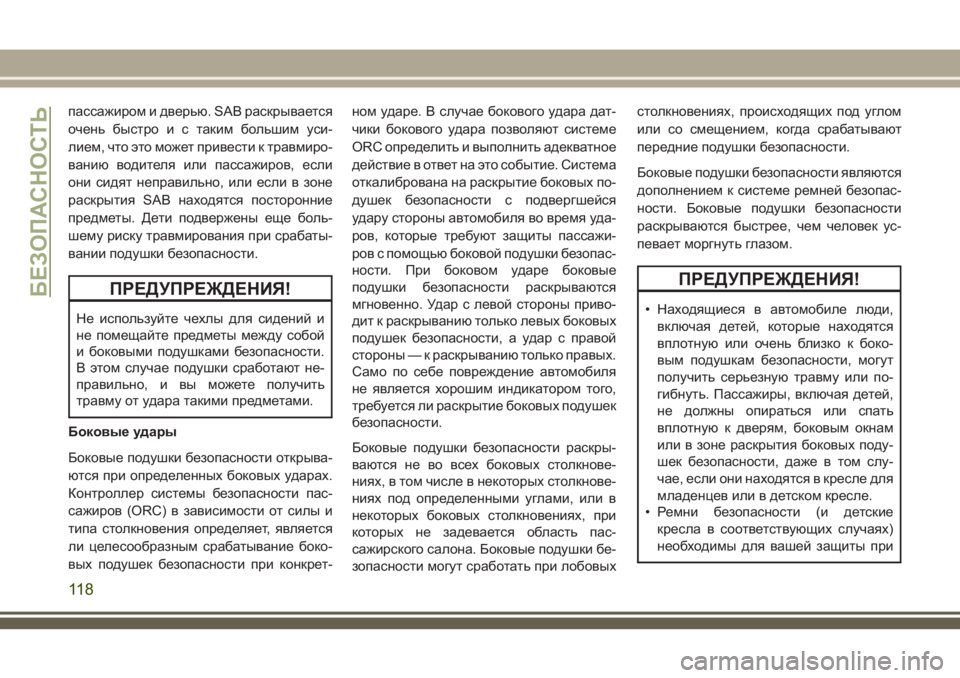

пассажиром и дверью. SAB раскрывается
очень быстроистаким большим уси-
лием, что это может привести к травмиро-
ванию водителя или пассажиров, если
они сидят неправильно, или если в зоне
раскрытия SAB находятся посторонние
предметы. Дети подвержены еще боль-
шему риску травмирования при срабаты-
вании подушки безопасности.
ПРЕДУПРЕЖДЕНИЯ!
Не используйте чехлы для сидений и
не помещайте предметы между собой
и боковыми подушками безопасности.
В этом случае подушки сработают не-
правильно, и вы можете получить
травму от удара такими предметами.
Боковые удары
Боковые подушки безопасности открыва-
ются при определенных боковых ударах.
Контроллер системы безопасности пас-
сажиров (ORC) в зависимости от силы и
типа столкновения определяет, является
ли целесообразным срабатывание боко-
вых подушек безопасности при конкрет-ном ударе. В случае бокового удара дат-
чики бокового удара позволяют системе
ORC определить и выполнить адекватное
действие в ответ на это событие. Система
откалибрована на раскрытие боковых по-
душек безопасности с подвергшейся
удару стороны автомобиля во время уда-
ров, которые требуют защиты пассажи-
ров с помощью боковой подушки безопас-
ности. При боковом ударе боковые
подушки безопасности раскрываются
мгновенно. Удар с левой стороны приво-
дит к раскрыванию только левых боковых
подушек безопасности, а удар с правой
стороны — к раскрыванию только правых.
Само по себе повреждение автомобиля
не является хорошим индикатором того,
требуется ли раскрытие боковых подушек
безопасности.
Боковые подушки безопасности раскры-
ваются не во всех боковых столкнове-
ниях, в том числе в некоторых столкнове-
ниях под определенными углами, или в
некоторых боковых столкновениях, при
которых не задевается область пас-
сажирского салона. Боковые подушки бе-
зопасности могут сработать при лобовыхстолкновениях, происходящих под углом
или со смещением, когда срабатывают
передние подушки безопасности.
Боковые подушки безопасности являются
дополнением к системе ремней безопас-
ности. Боковые подушки безопасности
раскрываются быстрее, чем человек ус-
певает моргнуть глазом.
ПРЕДУПРЕЖДЕНИЯ!
• Находящиеся в автомобиле люди,
включая детей, которые находятся
вплотную или очень близко к боко-
вым подушкам безопасности, могут
получить серьезную травму или по-
гибнуть. Пассажиры, включая детей,
не должны опираться или спать
вплотную к дверям, боковым окнам
или в зоне раскрытия боковых поду-
шек безопасности, даже в том слу-
чае, если они находятся в кресле для
младенцев или в детском кресле.
• Ремни безопасности (и детские
кресла в соответствующих случаях)
необходимы для вашей защиты при
БЕЗОПАСНОСТЬ
11 8
