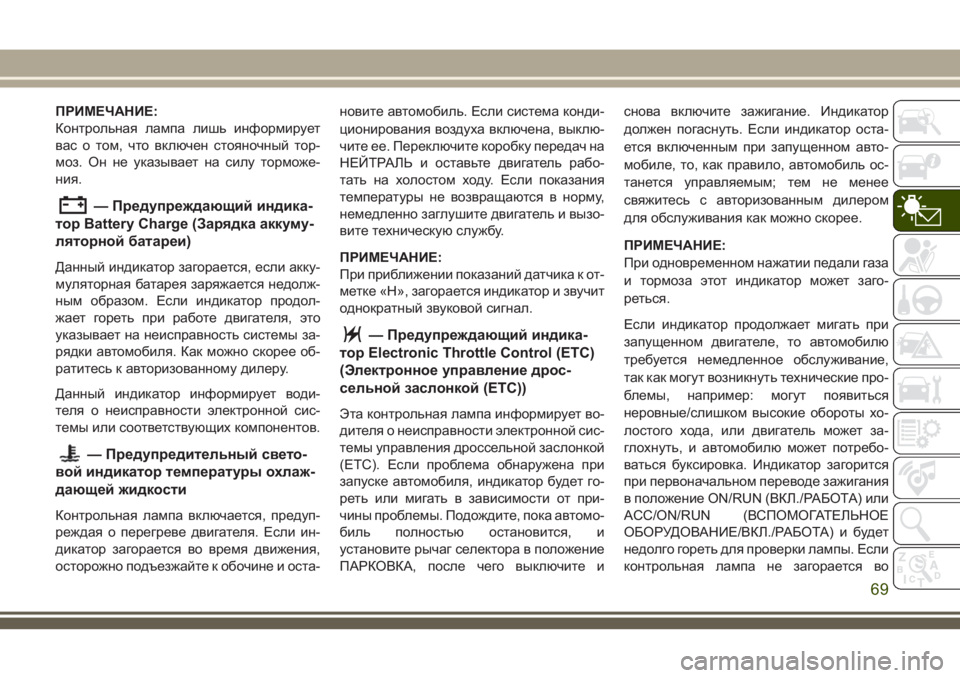

ПРИМЕЧАНИЕ:
Контрольная лампа лишь информирует
вас о том, что включен стояночный тор-
моз. Он не указывает на силу торможе-
ния.
— Предупреждающий индика-
тор Battery Charge (Зарядка аккуму-
ляторной батареи)
Данный индикатор загорается, если акку-
муляторная батарея заряжается недолж-
ным образом. Если индикатор продол-
жает гореть при работе двигателя, это
указывает на неисправность системы за-
рядки автомобиля. Как можно скорее об-
ратитесь к авторизованному дилеру.
Данный индикатор информирует води-
теля о неисправности электронной сис-
темы или соответствующих компонентов.
— Предупредительный свето-
вой индикатор температуры охлаж-
дающей жидкости
Контрольная лампа включается, предуп-
реждая о перегреве двигателя. Если ин-
дикатор загорается во время движения,
осторожно подъезжайте к обочине и оста-новите автомобиль. Если система конди-
ционирования воздуха включена, выклю-
чите ее. Переключите коробку передач на
НЕЙТРАЛЬ и оставьте двигатель рабо-
тать на холостом ходу. Если показания
температуры не возвращаются в норму,
немедленно заглушите двигатель и вызо-
вите техническую службу.
ПРИМЕЧАНИЕ:
При приближении показаний датчика к от-
метке «H», загорается индикатор и звучит
однократный звуковой сигнал.
— Предупреждающий индика-
тор Electronic Throttle Control (ETC)
(Электронное управление дрос-
сельной заслонкой (ETC))
Эта контрольная лампа информирует во-
дителя о неисправности электронной сис-
темы управления дроссельной заслонкой
(ETC). Если проблема обнаружена при
запуске автомобиля, индикатор будет го-
реть или мигать в зависимости от при-
чины проблемы. Подождите, пока автомо-
биль полностью остановится, и
установите рычаг селектора в положение
ПАРКОВКА, после чего выключите иснова включите зажигание. Индикатор
должен погаснуть. Если индикатор оста-
ется включенным при запущенном авто-
мобиле, то, как правило, автомобиль ос-
танется управляемым; тем не менее
свяжитесь с авторизованным дилером
для обслуживания как можно скорее.
ПРИМЕЧАНИЕ:
При одновременном нажатии педали газа
и тормоза этот индикатор может заго-
реться.
Если индикатор продолжает мигать при
запущенном двигателе, то автомобилю
требуется немедленное обслуживание,
так как могут возникнуть технические про-
блемы, например: могут появиться
неровные/слишком высокие обороты хо-
лостого хода, или двигатель может за-
глохнуть, и автомобилю может потребо-
ваться буксировка. Индикатор загорится
при первоначальном переводе зажигания
в положение ON/RUN (ВКЛ./РАБОТА) или
ACC/ON/RUN (ВСПОМОГАТЕЛЬНОЕ
ОБОРУДОВАНИЕ/ВКЛ./РАБОТА) и будет
недолго гореть для проверки лампы. Если
контрольная лампа не загорается во
69

время пуска двигателя, то обратитесь на
сервисную станцию официального ди-
лера для проверки системы.
— Предупреждающий инди-
катор Oil Pressure (Давление масла)
Индикатор указывает на низкое давление
масла. Если индикатор загорается в про-
цессе движения, как можно быстрее оста-
новите автомобиль и заглушите двига-
тель. При включении этого индикатора
подается звуковой сигнал.
Пока причина не будет устранена, авто-
мобиль использовать запрещается. Ин-
дикатор не показывает количество мотор-
ного масла в двигателе. Проверку уровня
масла в двигателе необходимо выпол-
нить непосредственно под капотом.
— Предупреждающий индика-
тор Seat Belt Reminder (Непристег-
нутый ремень безопасности)
Этот индикатор указывает на то, что ре-
мень безопасности водителя или пасса-
жира не пристегнут. Если водитель не при-
стегнут ремнем безопасности, при первом
переводе зажигания в положение ON/RUN(ВКЛ./РАБОТА) или ACC/ON/RUN (ВСПО-
МОГАТЕЛЬНОЕ ОБОРУДОВА НИЕ/ВКЛ./
РАБОТА) раздастся звуковой сигнал и заго-
рится индикатор непристегнутого ремня
безопасности. Если во время движения
автомобиля водитель или пассажир на пе-
реднем сидении не пристегнут ремнем бе-
зопасности, индикатор непристегнутого
ремня безопасности будет мигать или про-
должит светиться, и раздастся звуковой
сигнал. Дополнительную информацию см.
в главе "Система безопасности пассажи-
ров" в разделе "Безопасность".
— Предупреждающий индика-
тор Vehicle Security (Охранная сис-
тема автомобиля) — при наличии
При включении охранной сигнализации
индикатор будет мигать быстрее на про-
тяжении 15 секунд, а затем будет мигать
медленнее до тех пор, пока система сиг-
нализации не будет отключена.
Предупреждающие индикаторы
желтого цвета
— Предупредительный индика-
тор Anti-Lock Brake (ABS) (Антибло-
кировочная тормознаясистема
(ABS))
Этот индикатор сообщает о состоянии
Антиблокировочной Тормозной Системы
(ABS). Индикатор загорается при пере-
воде зажигания в положение ON/RUN
(ВКЛ./РАБОТА) или ACC/ON/RUN (ВСПО-
МОГАТЕЛЬНОЕ ОБОРУДОВА НИЕ/ВКЛ./
РАБОТА) и может светиться на протяже-
нии четырех секунд.
Если индикатор ABS на панели продол-
жает гореть или загорается во время
езды, это указывает на то, что антиблоки-
ровочная тормозная система не функци-
онирует и требуется выполнение техоб-
служивания как можно скорее. При этом
стандартная тормозная система будет
продолжать работать нормально, если
только не будет гореть сигнализатор тор-
мозной системы.
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
70

Если световой индикатор ABS не зажига-
ется при переводе зажигания в положение
ON/RUN (ВКЛ./РАБОТА) или ACC/ON/RUN
(ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВА НИЕ/
ВКЛ./РАБОТА), необходимо обратиться к
уполномоченному дилеру для проверки ра-
боты тормозной системы.
— Предупреждающий индика-
тор активной электронной системы
курсовой устойчивости (ESC) —
При наличии
Этот индикатор показывает, что электрон-
ная система курсовой устойчивости ак-
тивна. Индикаторная лампа ESP на щитке
приборов начинает светиться при пере-
воде зажигания в положение ON/RUN
(ВКЛ./РАБОТА) или ACC/ON/RUN (ВСПО-
МОГАТЕЛЬНОЕ ОБОРУДОВА НИЕ/ВКЛ./
РАБОТА) и активации ESC. Индикатор
должен погаснуть после запуска двига-
теля. Если «Световой индикатор ESC» го-
рит продолжительное время при работе
двигателя, значит, обнаружена неисправ-
ность в системе ESC. Если индикатор
продолжает гореть после нескольких цик-
лов зажигания и передвижения автомо-биля на несколько километров/миль при
скорости выше 48 км/ч (30 миль/ч), как
можно быстрее обратитесь к авторизо-
ванному дилеру для проведения диагнос-
тики и устранения неисправности.
• При каждом переводе зажигания в поло-
жение ON/RUN (ВКЛ./РАБОТА) или ACC/
ON/RUN (ВСПОМОГАТЕЛЬНОЕ
ОБОРУДОВАНИЕ/ВКЛ./РАБОТА) инди-
каторная лампа выключения ESC и ин-
дикаторная лампа ESC кратковременно
зажигаются.
• В активном состоянии система управле-
ния курсовой устойчивостью ESC издает
зуммерные или щелкающие звуки. Это
нормальное явление — звук прекра-
тится, когда ESC деактивируется.
• Этот индикатор включается, если авто-
мобиль находится в режиме ESC.
— Предупреждающий индикатор
— при наличии
Этот индикатор указывает на то, что элек-
тронная система курсовой устойчивости
(ESC) отключена.При каждом переводе зажигания в поло-
жение ON/RUN (ВКЛ./РАБОТА) или ACC/
ON/RUN (ВСПОМОГАТЕЛЬНОЕ ОБОРУ-
ДОВАНИЕ/ВКЛ./РАБОТА) начинает рабо-
тать электронная система ESP, даже если
ранее она была выключена.
— Предупреждающий индика-
тор Low Fuel (Низкий уровень топ-
лива)
Когда уровень топлива достигает прибли-
зительно 2,8 галлона (10,6 л), этот инди-
катор загорается и звучит звуковой сиг-
нал. Контрольная лампа будет гореть до
тех пор, пока не будет добавлено топ-
ливо.
— Предупреждающий свето-
вой индикатор проверки двигателя/
сбоя (MIL)
Индикатор проверки двигателя/сбоя яв-
ляется частью бортовой диагностической
системы, называемой OBD II, которая
осуществляет мониторинг систем двига-
теля и автоматической коробки передач.
Индикатор включается, если ключ зажига-
ния находится в положении
71

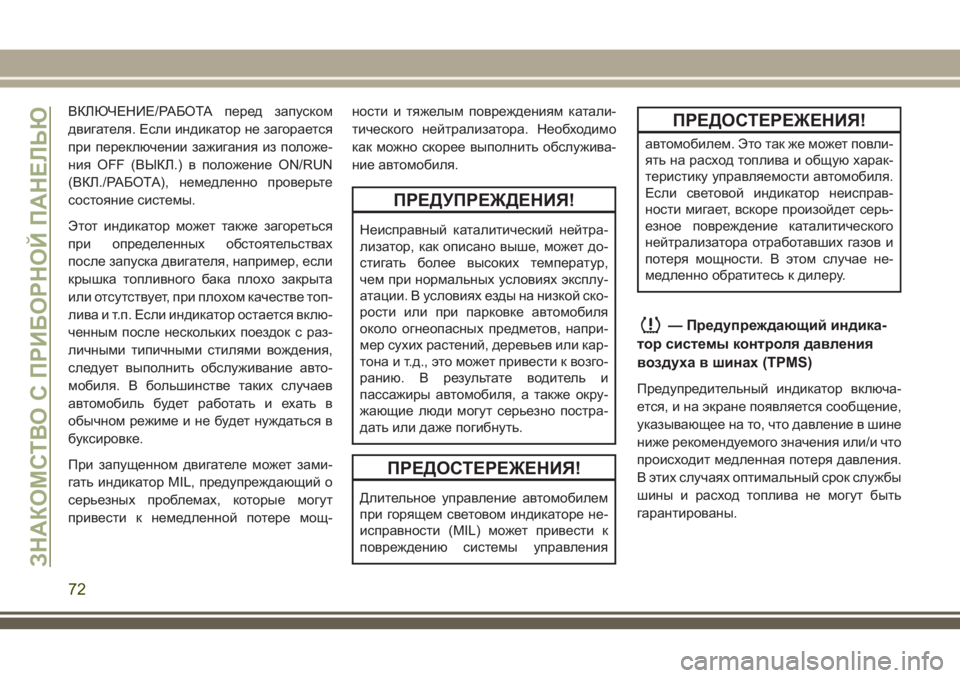

ВКЛЮЧЕНИЕ/РАБОТА перед запуском
двигателя. Если индикатор не загорается
при переключении зажигания из положе-
ния OFF (ВЫКЛ.) в положение ON/RUN
(ВКЛ./РАБОТА), немедленно проверьте
состояние системы.
Этот индикатор может также загореться
при определенных обстоятельствах
после запуска двигателя, например, если
крышка топливного бака плохо закрыта
или отсутствует, при плохом качестве топ-
лива и т.п. Если индикатор остается вклю-
ченным после нескольких поездок с раз-
личными типичными стилями вождения,
следует выполнить обслуживание авто-
мобиля. В большинстве таких случаев
автомобиль будет работать и ехать в
обычном режиме и не будет нуждаться в
буксировке.
При запущенном двигателе может зами-
гать индикатор MIL, предупреждающий о
серьезных проблемах, которые могут
привести к немедленной потере мощ-ности и тяжелым повреждениям катали-
тического нейтрализатора. Необходимо
как можно скорее выполнить обслужива-
ние автомобиля.
ПРЕДУПРЕЖДЕНИЯ!
Неисправный каталитический нейтра-
лизатор, как описано выше, может до-
стигать более высоких температур,
чем при нормальных условиях эксплу-
атации. В условиях езды на низкой ско-
рости или при парковке автомобиля
около огнеопасных предметов, напри-
мер сухих растений, деревьев или кар-
тона и т.д., это может привести к возго-
ранию. В результате водитель и
пассажиры автомобиля, а также окру-
жающие люди могут серьезно постра-
дать или даже погибнуть.
ПРЕДОСТЕРЕЖЕНИЯ!
Длительное управление автомобилем
при горящем световом индикаторе не-
исправности (MIL) может привести к
повреждению системы управления
ПРЕДОСТЕРЕЖЕНИЯ!
автомобилем. Это так же может повли-
ять на расход топлива и общую харак-
теристику управляемости автомобиля.
Если световой индикатор неисправ-
ности мигает, вскоре произойдет серь-
езное повреждение каталитического
нейтрализатора отработавших газов и
потеря мощности. В этом случае не-
медленно обратитесь к дилеру.
— Предупреждающий индика-
тор системы контроля давления
воздуха в шинах (TPMS)
Предупредительный индикатор включа-
ется, и на экране появляется сообщение,
указывающее на то, что давление в шине
ниже рекомендуемого значения или/и что
происходит медленная потеря давления.
В этих случаях оптимальный срок службы
шины и расход топлива не могут быть
гарантированы.
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
72

Если одна или несколько шин находятся в
указанном состоянии, то на дисплее поя-
вится соответствующая индикация для
каждой шины в определенной
последовательности.
ПРЕДОСТЕРЕЖЕНИЯ!
Не следует продолжать движение с од-
ной или несколькими спущенными ши-
нами, это может привести к ухудшению
управляемости автомобиля. Остано-
вите автомобиль, избегая резкого тор-
можения и маневров рулевого управ-
ления. Если шина проколота,
немедленно выполните ремонт, ис-
пользуя специальный комплект для ре-
монта шин, и обратитесь за помощью к
ближайшему авторизованному дилеру.
Контролируйте и доводите давление воз-
духа в шинах до нормы, включая шину
запасного колеса (если оно имеется), не
реже одного раза в месяц. Проверять дав-
ление воздуха следует на холодных ши-
нах. Значения номинального давления
воздуха в холодных шинах, рекомендо-
ванные изготовителем автомобиля, при-ведены в информационной табличке или
в отдельной табличке. (Если на вашем
автомобиле шины другого размера, а не
того, который указан в памятке шин авто-
мобиля или на ярлыке необходимого дав-
ления в шинах, вы должны узнать, какое
давление необходимо для этих шин).
Для дополнительной безопасности ваш
автомобиль оснащен автоматическим мо-
ниторингом давления в шинах (TPMS),
индикатор которого загорается при чрез-
мерно низком давлении в одной или не-
скольких шинах. В этом случае вам сле-
дует как можно скорее остановиться,
проверить и довести давление воздуха в
шинах до нормы. Недостаточное давле-
ние воздуха в шинах может привести к их
перегреву и разрушению. Недостаточное
давление в шинах также снижает топлив-
ную эффективность — потребление топ-
лива возрастает и сокращается срок
службы протектора шины, что может пов-
лиять на управление автомобилем и его
способность торможения.Помните, что TPMS помогает водителю,
но не замещает необходимость в уходе за
шинами. Водитель сам отвечает за пра-
вильный уход и проверку давления, даже
если давление не достигло такого уровня,
чтобы загорелся индикатор TPMS.
Для дополнительной безопасности ваш
автомобиль оснащен индикатором неис-
правности системы TPMS, который заго-
рается, если в системе найдена неис-
правность. Индикатор отказа системы
TPMS работает в связке с индикатором
низкого давления шин. Если система об-
наруживает неисправность, предупреди-
тельный индикатор загорается и мигает
примерно одну минуту, потом горит про-
должительно. Эта последовательность
повторится при каждом следующем вклю-
чении двигателя, пока неисправность не
будет устранена. Если включен индика-
тор отказа системы, это значит, что сис-
тема может не обнаружить низкое давле-
ние в шинах или не сигнализировать о
нем. Отказ системы TPMS может про-
изойти по ряду причин, включая уста-
новку на автомобиле других шин или ко-
лес, не соответствующих требованиям
73

системы TPMS или влияющим на ее ра-
боту. После замены шины или колеса
(или нескольких) всегда проверяйте пока-
зания индикатора отказа системы TPMS,
чтобы убедиться, что замененные шины
или колеса позволяют системе продол-
жать нормальную работу.
ПРЕДОСТЕРЕЖЕНИЯ!
Система TPMS настроена таким обра-
зом, чтобы обеспечить оптимальный
режим работы с шинами и колесами,
идентичными тем, которые были уста-
новлены на автомобиль на заводе-
изготовителе. В систему введены зна-
чения давления воздуха в шинах в
соответствии с размерами колес и шин,
установленных на ваш автомобиль на
заводе-изготовителе. Установка на
автомобиль шин и колес, отличаю-
щихся по типу и размеру от оригиналь-
ных, может привести к нарушению нор-
мальной работоспособности системы
или повреждению датчиков. В случае
установки на автомобиль колес, не
идентичных по размеру оригинальным,
ПРЕДОСТЕРЕЖЕНИЯ!
датчики системы могут выйти из строя.
Использование при ремонте шин не-
оригинальных герметиков может при-
вести к выходу из строя датчика сис-
темы контроля давления воздуха в
шинах (TPMS). В случае использова-
ния неоригинального герметика для
шин рекомендуется обратиться к авто-
ризованному дилеру для проверки ра-
боты датчика.
Световые индикаторы желтого
цвета
— Индикаторная лампа блоки-
ровки передней оси — при наличии
Сигнализирует о включении блокировки
передней оси.
— Индикаторная лампа блоки-
ровки задней оси — при наличии
Индикатор сигнализирует о включении
блокировки дифференциала задней оси.
— Индикаторная лампа 4WD
(Полный привод) — при наличии
Этот индикатор предупреждает водителя,
что автомобиль находится в полнопри-
водном режиме и что передний и задний
карданные валы механически заблокиро-
ваны, чтобы передние и задние колеса
вращались с одинаковой скоростью.
— Индикаторная лампа стаби-
лизатора поперечной устойчивости
— при наличии
Данный индикатор загорается при отклю-
чении переднего стабилизатора попереч-
ной устойчивости.
Световые индикаторы зеленого
цвета
— Индикаторная лампа Front
Fog (Передние противотуманные
фары) — при наличии
Данный индикатор загорается при вклю-
ченных передних противотуманных фа-
рах.
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
74

— Индикаторные лампы Turn
Signal (Указатель поворота)
При включении сигнала поворота влево
или вправо указатель поворота будет ми-
гать независимо, а также будут мигать со-
ответствующие внешние индикаторы пово-
рота. Индикаторы поворота включаются,
когда многофункциональный рычаг пере-
мещается вниз (влево) или вверх (вправо).
ПРИМЕЧАНИЕ:
• Если автомобиль движется со скоро-
стью более 1,6 км/ч (1 миля/ч) с вклю-
ченным сигналом поворота, будет не-
прерывно звучать предупреждающий
сигнал.
• Если один из индикаторов мигает с боль-
шой частотой, проверьте, работают ли
наружные лампы.
Световые индикаторы белого цвета
CRUISE— Индикатор круиз-контроля
Этот индикатор показывает, что система
управления скоростью (Speed Control
System) включена.
— Индикаторная лампа Hill
Descent Control (HDC) (Система по-
мощи при спуске с горы (HDC)) —
при наличии
Этот индикатор показывает, что включена
система помощи при спуске с горы (HDC).
Лампочка горит непрерывно, когда сис-
тема HDC включена. Система HDC вклю-
чается только в тех случаях, когда разда-
точная коробка находится в режиме
«4WD LOW» (режим полного привода на
пониженной передаче) и при скорости
автомобиля меньше 30 миль/ч (48 км/ч).
Если эти условия не выполнены, то при
попытке активировать систему HDC инди-
катор будет мигать.
Световые индикаторы синего цвета
— Индикаторная лампа High
Beam (Дальний свет)
Этот индикатор означает, что включен
дальний свет. При включенных фарах
ближнего света переведите многофункци-
ональный рычаг вперед (по направлению
к передней части автомобиля) для вклю-
чения дальнего света. Потяните много-функциональный рычаг назад (к задней
части автомобиля) для выключения даль-
него света. Если дальний свет выключен,
потяните рычаг на себя, чтобы перевести
его в положение кратковременного вклю-
чения дальнего света.
БОРТОВАЯ
ДИАГНОСТИЧЕСКАЯ
СИСТЕМА — OBD II
Автомобиль оборудован сложной борто-
вой диагностической системой под назва-
нием OBD II. Диагностическая система
постоянно следит за функционированием
системы контроля уровня вредных вы-
бросов, системы управления двигателем
и автоматической коробкой передач.
Если названные системы работают
нормально, то ваш автомобиль будет об-
ладать отличными динамическими свойс-
твами и высокой топливной экономичнос-
тью при безусловном выполнении всех
действующих норм на токсичность вы-
бросов в атмосферу.
75

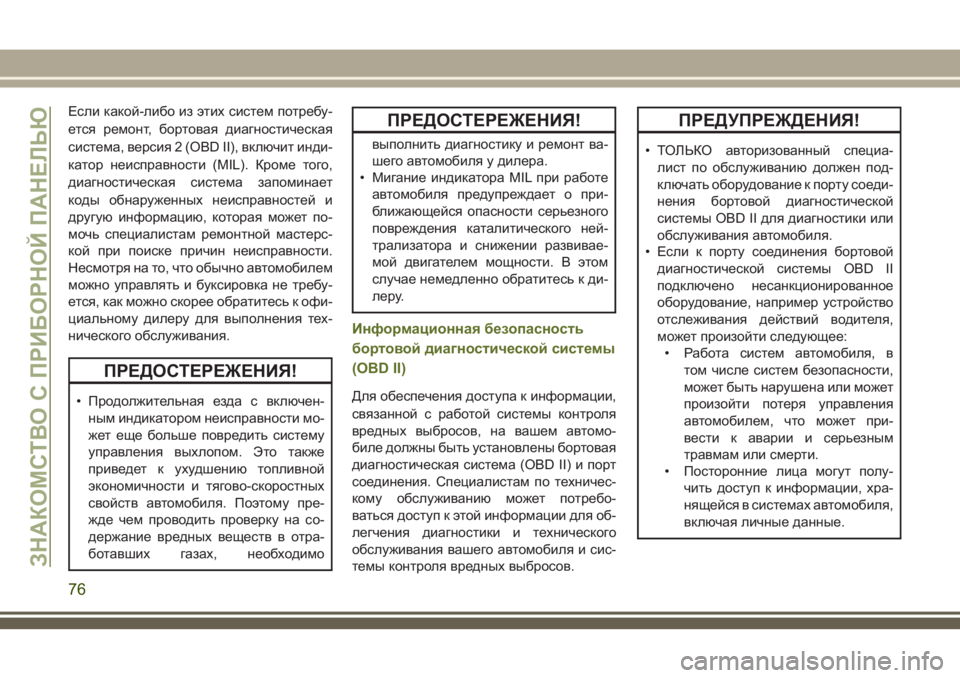

Если какой-либо из этих систем потребу-
ется ремонт, бортовая диагностическая
система, версия 2 (OBD II), включит инди-
катор неисправности (MIL). Кроме того,
диагностическая система запоминает
коды обнаруженных неисправностей и
другую информацию, которая может по-
мочь специалистам ремонтной мастерс-
кой при поиске причин неисправности.
Несмотря на то, что обычно автомобилем
можно управлять и буксировка не требу-
ется, как можно скорее обратитесь к офи-
циальному дилеру для выполнения тех-
нического обслуживания.
ПРЕДОСТЕРЕЖЕНИЯ!
• Продолжительная езда с включен-
ным индикатором неисправности мо-
жет еще больше повредить систему
управления выхлопом. Это также
приведет к ухудшению топливной
экономичности и тягово-скоростных
свойств автомобиля. Поэтому пре-
жде чем проводить проверку на со-
держание вредных веществ в отра-
ботавших газах, необходимо
ПРЕДОСТЕРЕЖЕНИЯ!
выполнить диагностику и ремонт ва-
шего автомобиля у дилера.
• Мигание индикатора MIL при работе
автомобиля предупреждает о при-
ближающейся опасности серьезного
повреждения каталитического ней-
трализатора и снижении развивае-
мой двигателем мощности. В этом
случае немедленно обратитесь к ди-
леру.
Информационная безопасность
бортовой диагностической системы
(OBD II)
Для обеспечения доступа к информации,
связанной с работой системы контроля
вредных выбросов, на вашем автомо-
биле должны быть установлены бортовая
диагностическая система (OBD II) и порт
соединения. Специалистам по техничес-
кому обслуживанию может потребо-
ваться доступ к этой информации для об-
легчения диагностики и технического
обслуживания вашего автомобиля и сис-
темы контроля вредных выбросов.
ПРЕДУПРЕЖДЕНИЯ!
• ТОЛЬКО авторизованный специа-
лист по обслуживанию должен под-
ключать оборудование к порту соеди-
нения бортовой диагностической
системы OBD II для диагностики или
обслуживания автомобиля.
• Если к порту соединения бортовой
диагностической системы OBD II
подключено несанкционированное
оборудование, например устройство
отслеживания действий водителя,
может произойти следующее:
• Работа систем автомобиля, в
том числе систем безопасности,
может быть нарушена или может
произойти потеря управления
автомобилем, что может при-
вести к аварии и серьезным
травмам или смерти.
• Посторонние лица могут полу-
чить доступ к информации, хра-
нящейся в системах автомобиля,
включая личные данные.
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
76

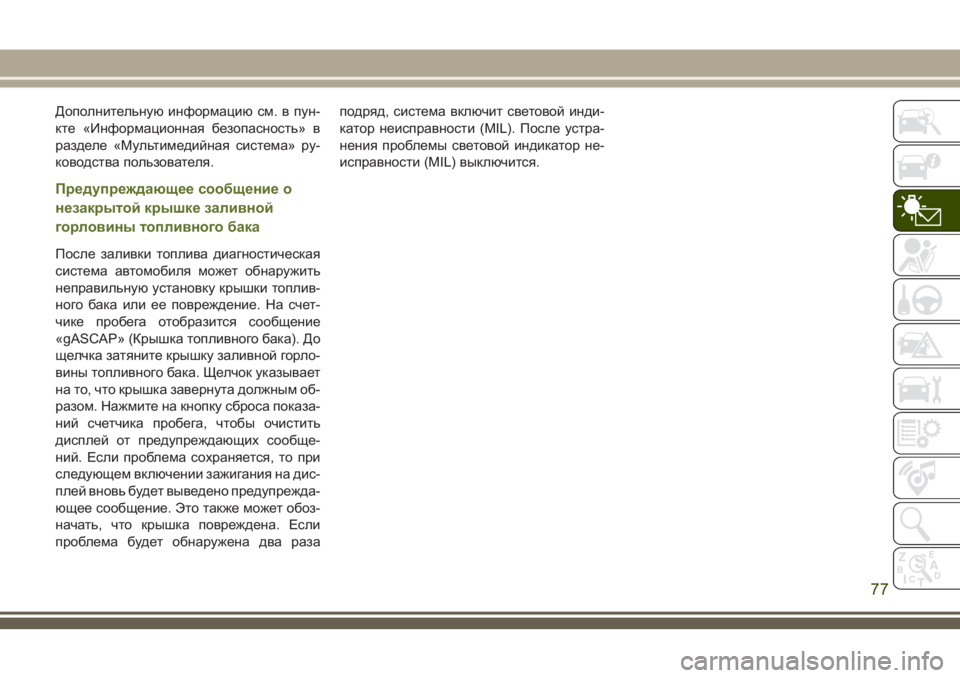

Дополнительную информацию см. в пун-
кте «Информационная безопасность» в
разделе «Мультимедийная система» ру-
ководства пользователя.
Предупреждающее сообщение о
незакрытой крышке заливной
горловины топливного бака
После заливки топлива диагностическая
система автомобиля может обнаружить
неправильную установку крышки топлив-
ного бака или ее повреждение. На счет-
чике пробега отобразится сообщение
«gASCAP» (Крышка топливного бака). До
щелчка затяните крышку заливной горло-
вины топливного бака. Щелчок указывает
на то, что крышка завернута должным об-
разом. Нажмите на кнопку сброса показа-
ний счетчика пробега, чтобы очистить
дисплей от предупреждающих сообще-
ний. Если проблема сохраняется, то при
следующем включении зажигания на дис-
плей вновь будет выведено предупрежда-
ющее сообщение. Это также может обоз-
начать, что крышка повреждена. Если
проблема будет обнаружена два разаподряд, система включит световой инди-
катор неисправности (MIL). После устра-
нения проблемы световой индикатор не-
исправности (MIL) выключится.
77

78
