JEEP WRANGLER 2DOORS 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

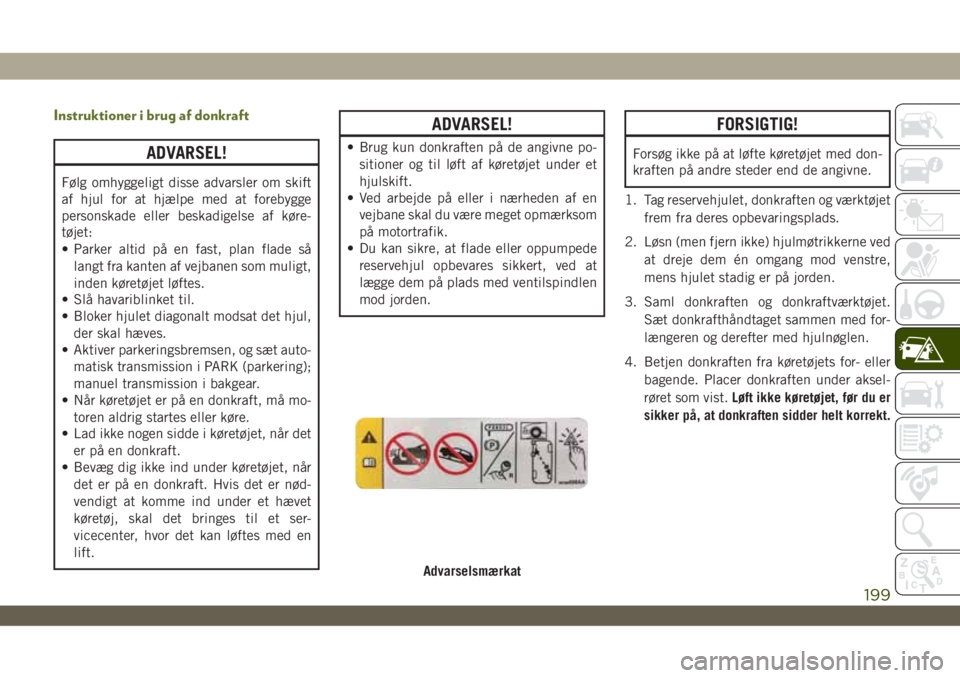

Instruktioner i brug af donkraft
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge
personskade eller beskadigelse af køre-
tøjet:
• Parker altid på en fast, plan flade så
langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
• Slå havariblinket til.
• Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
• Aktiver parkeringsbremsen, og sæt auto-
matisk transmission i PARK (parkering);
manuel transmission i bakgear.
• Når køretøjet er på en donkraft, må mo-
toren aldrig startes eller køre.
• Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.
• Bevæg dig ikke ind under køretøjet, når
det er på en donkraft. Hvis det er nød-
vendigt at komme ind under et hævet
køretøj, skal det bringes til et ser-
vicecenter, hvor det kan løftes med en
lift.
ADVARSEL!
• Brug kun donkraften på de angivne po-
sitioner og til løft af køretøjet under et
hjulskift.
• Ved arbejde på eller i nærheden af en
vejbane skal du være meget opmærksom
på motortrafik.
• Du kan sikre, at flade eller oppumpede
reservehjul opbevares sikkert, ved at
lægge dem på plads med ventilspindlen
mod jorden.
FORSIGTIG!
Forsøg ikke på at løfte køretøjet med don-
kraften på andre steder end de angivne.
1. Tag reservehjulet, donkraften og værktøjet
frem fra deres opbevaringsplads.
2. Løsn (men fjern ikke) hjulmøtrikkerne ved
at dreje dem én omgang mod venstre,
mens hjulet stadig er på jorden.
3. Saml donkraften og donkraftværktøjet.
Sæt donkrafthåndtaget sammen med for-
længeren og derefter med hjulnøglen.
4. Betjen donkraften fra køretøjets for- eller
bagende. Placer donkraften under aksel-
røret som vist.Løft ikke køretøjet, før du er
sikker på, at donkraften sidder helt korrekt.
Advarselsmærkat
199

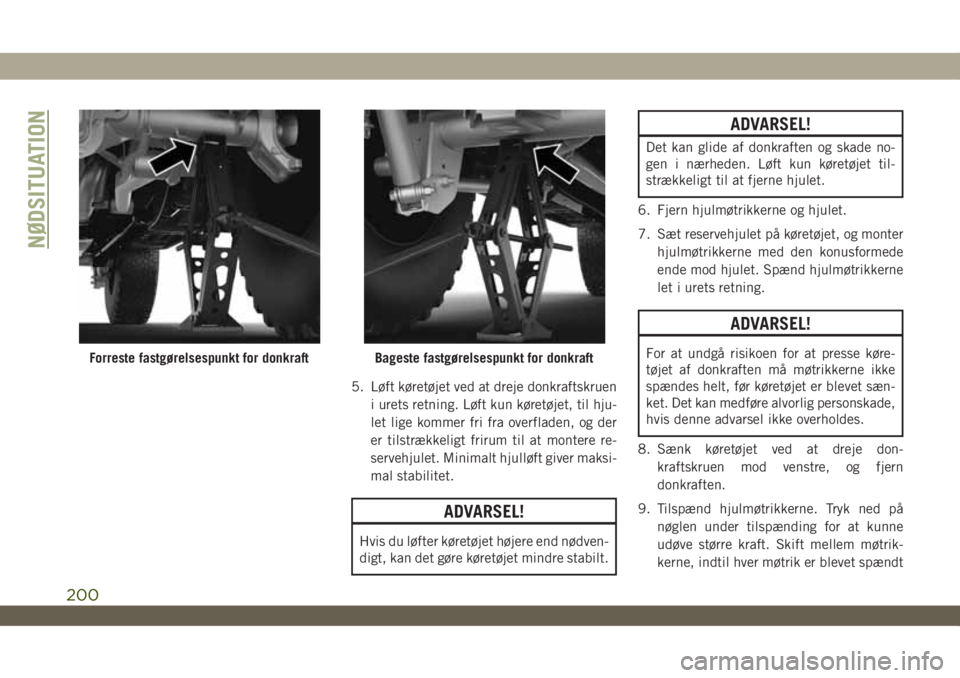

5. Løft køretøjet ved at dreje donkraftskruen
i urets retning. Løft kun køretøjet, til hju-
let lige kommer fri fra overfladen, og der
er tilstrækkeligt frirum til at montere re-
servehjulet. Minimalt hjulløft giver maksi-
mal stabilitet.
ADVARSEL!
Hvis du løfter køretøjet højere end nødven-
digt, kan det gøre køretøjet mindre stabilt.
ADVARSEL!
Det kan glide af donkraften og skade no-
gen i nærheden. Løft kun køretøjet til-
strækkeligt til at fjerne hjulet.
6. Fjern hjulmøtrikkerne og hjulet.
7. Sæt reservehjulet på køretøjet, og monter
hjulmøtrikkerne med den konusformede
ende mod hjulet. Spænd hjulmøtrikkerne
let i urets retning.
ADVARSEL!
For at undgå risikoen for at presse køre-
tøjet af donkraften må møtrikkerne ikke
spændes helt, før køretøjet er blevet sæn-
ket. Det kan medføre alvorlig personskade,
hvis denne advarsel ikke overholdes.
8. Sænk køretøjet ved at dreje don-
kraftskruen mod venstre, og fjern
donkraften.
9. Tilspænd hjulmøtrikkerne. Tryk ned på
nøglen under tilspænding for at kunne
udøve større kraft. Skift mellem møtrik-
kerne, indtil hver møtrik er blevet spændtForreste fastgørelsespunkt for donkraftBageste fastgørelsespunkt for donkraft
NØDSITUATION
200

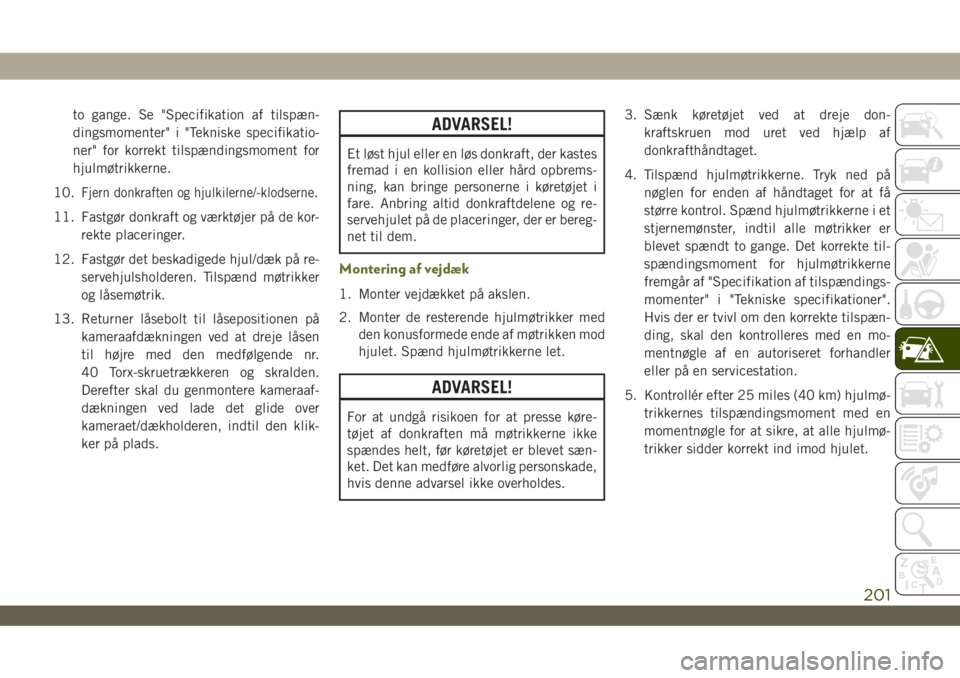

to gange. Se "Specifikation af tilspæn-
dingsmomenter" i "Tekniske specifikatio-
ner" for korrekt tilspændingsmoment for
hjulmøtrikkerne.
10.
Fjern donkraften og hjulkilerne/-klodserne.
11. Fastgør donkraft og værktøjer på de kor-
rekte placeringer.
12. Fastgør det beskadigede hjul/dæk på re-
servehjulsholderen. Tilspænd møtrikker
og låsemøtrik.
13. Returner låsebolt til låsepositionen på
kameraafdækningen ved at dreje låsen
til højre med den medfølgende nr.
40 Torx-skruetrækkeren og skralden.
Derefter skal du genmontere kameraaf-
dækningen ved lade det glide over
kameraet/dækholderen, indtil den klik-
ker på plads.
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems-
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og re-
servehjulet på de placeringer, der er bereg-
net til dem.
Montering af vejdæk
1. Monter vejdækket på akslen.
2. Monter de resterende hjulmøtrikker med
den konusformede ende af møtrikken mod
hjulet. Spænd hjulmøtrikkerne let.
ADVARSEL!
For at undgå risikoen for at presse køre-
tøjet af donkraften må møtrikkerne ikke
spændes helt, før køretøjet er blevet sæn-
ket. Det kan medføre alvorlig personskade,
hvis denne advarsel ikke overholdes.3. Sænk køretøjet ved at dreje don-
kraftskruen mod uret ved hjælp af
donkrafthåndtaget.
4. Tilspænd hjulmøtrikkerne. Tryk ned på
nøglen for enden af håndtaget for at få
større kontrol. Spænd hjulmøtrikkerne i et
stjernemønster, indtil alle møtrikker er
blevet spændt to gange. Det korrekte til-
spændingsmoment for hjulmøtrikkerne
fremgår af "Specifikation af tilspændings-
momenter" i "Tekniske specifikationer".
Hvis der er tvivl om den korrekte tilspæn-
ding, skal den kontrolleres med en mo-
mentnøgle af en autoriseret forhandler
eller på en servicestation.
5. Kontrollér efter 25 miles (40 km) hjulmø-
trikkernes tilspændingsmoment med en
momentnøgle for at sikre, at alle hjulmø-
trikker sidder korrekt ind imod hjulet.
201

Overensstemmelseserklæring
1. Undertegnede, FlexNGate, som repræ-
senterer producenten, erklærer hermed,
at maskinen, der er beskrevet nedenfor,
opfylder alle relevante bestemmelser i:
• EF-direktiv 2006/42/EF om maskiner
2. Beskrivelse af maskinen.
a) Generisk betegnelse: Køretøjsdonkraft
b) Funktion: Løftning af køretøj
d) Køre-
tøjsmodelc) Model-
kodef) Ar-
bejdsbe-
lastninge) Don-
krafttype
Jeep
WranglerJL 1.000 kg
maks.FGLF2
3. Producenter (1):
FlexNGate Seeburn, en afdeling af Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Producenter (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico5. Juridisk person, der er bemyndiget til at
udarbejde det tekniske dokument:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPANIEN
08960
6. Henvisninger til harmoniserede standar-
der: PF-90065
7. Udfærdiget i: Bradford, ON CANADA
8. Dato: 02-10-2017
FlexNGate-repræsentant
NØDSITUATION
202

Tysk oversættelse
203

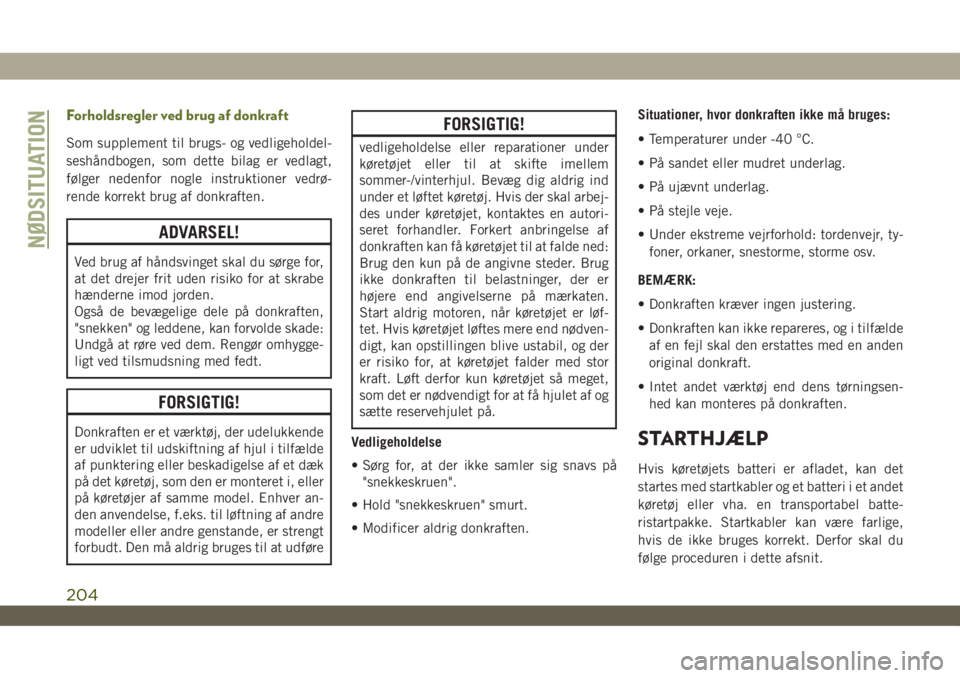

Forholdsregler ved brug af donkraft
Som supplement til brugs- og vedligeholdel-
seshåndbogen, som dette bilag er vedlagt,
følger nedenfor nogle instruktioner vedrø-
rende korrekt brug af donkraften.
ADVARSEL!
Ved brug af håndsvinget skal du sørge for,
at det drejer frit uden risiko for at skrabe
hænderne imod jorden.
Også de bevægelige dele på donkraften,
"snekken" og leddene, kan forvolde skade:
Undgå at røre ved dem. Rengør omhygge-
ligt ved tilsmudsning med fedt.
FORSIGTIG!
Donkraften er et værktøj, der udelukkende
er udviklet til udskiftning af hjul i tilfælde
af punktering eller beskadigelse af et dæk
på det køretøj, som den er monteret i, eller
på køretøjer af samme model. Enhver an-
den anvendelse, f.eks. til løftning af andre
modeller eller andre genstande, er strengt
forbudt. Den må aldrig bruges til at udføre
FORSIGTIG!
vedligeholdelse eller reparationer under
køretøjet eller til at skifte imellem
sommer-/vinterhjul. Bevæg dig aldrig ind
under et løftet køretøj. Hvis der skal arbej-
des under køretøjet, kontaktes en autori-
seret forhandler. Forkert anbringelse af
donkraften kan få køretøjet til at falde ned:
Brug den kun på de angivne steder. Brug
ikke donkraften til belastninger, der er
højere end angivelserne på mærkaten.
Start aldrig motoren, når køretøjet er løf-
tet. Hvis køretøjet løftes mere end nødven-
digt, kan opstillingen blive ustabil, og der
er risiko for, at køretøjet falder med stor
kraft. Løft derfor kun køretøjet så meget,
som det er nødvendigt for at få hjulet af og
sætte reservehjulet på.
Vedligeholdelse
• Sørg for, at der ikke samler sig snavs på
"snekkeskruen".
• Hold "snekkeskruen" smurt.
• Modificer aldrig donkraften.Situationer, hvor donkraften ikke må bruges:
• Temperaturer under -40 °C.
• På sandet eller mudret underlag.
• På ujævnt underlag.
• På stejle veje.
• Under ekstreme vejrforhold: tordenvejr, ty-
foner, orkaner, snestorme, storme osv.
BEMÆRK:
• Donkraften kræver ingen justering.
• Donkraften kan ikke repareres, og i tilfælde
af en fejl skal den erstattes med en anden
original donkraft.
• Intet andet værktøj end dens tørningsen-
hed kan monteres på donkraften.
STARTHJÆLP
Hvis køretøjets batteri er afladet, kan det
startes med startkabler og et batteri i et andet
køretøj eller vha. en transportabel batte-
ristartpakke. Startkabler kan være farlige,
hvis de ikke bruges korrekt. Derfor skal du
følge proceduren i dette afsnit.
NØDSITUATION
204

ADVARSEL!
Forsøg ikke at bruge startkabler, hvis bat-
teriet er frosset. Det kan sprænge eller
eksplodere og forårsage personskade.
FORSIGTIG!
Brug ikke en transportabel batteristart-
pakke eller anden startkilde med en sy-
stemspænding, der er større end 12 V, da
du ellers kan beskadige batteriet, startmo-
toren, generatoren eller det elektriske sy-
stem.
BEMÆRK:
Når du bruger en transportabel batteristart-
pakke, skal du følge producentens driftsvej-
ledning og forholdsregler.
Forberedelse til starthjælp

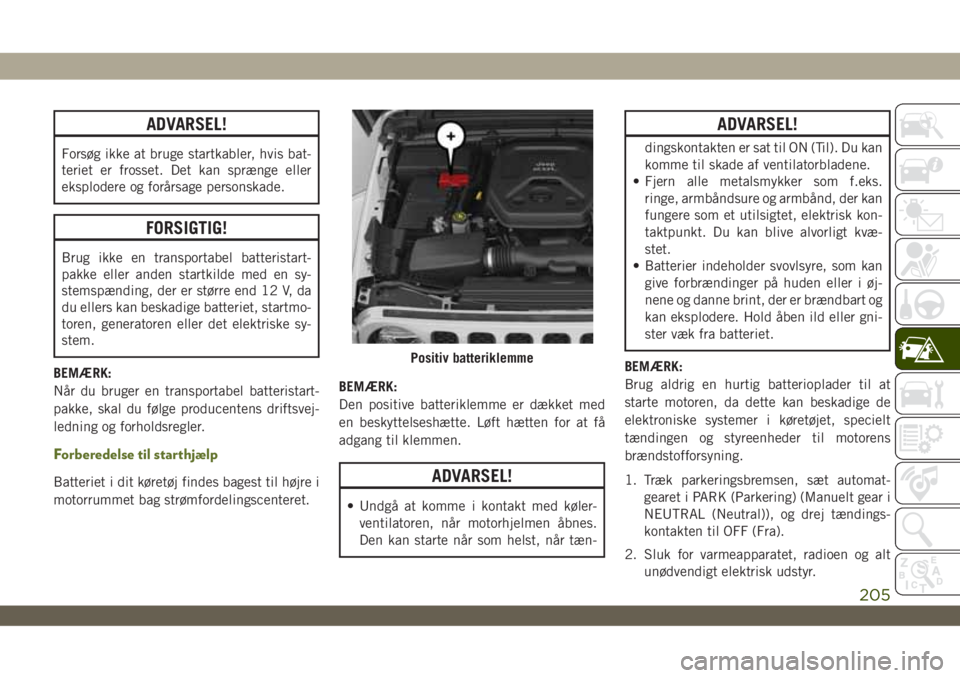

Batteriet i dit køretøj findes bagest til højre i
motorrummet bag strømfordelingscenteret.BEMÆRK:
Den positive batteriklemme er dækket med
en beskyttelseshætte. Løft hætten for at få
adgang til klemmen.ADVARSEL!
• Undgå at komme i kontakt med køler-
ventilatoren, når motorhjelmen åbnes.
Den kan starte når som helst, når tæn-
ADVARSEL!
dingskontakten er sat til ON (Til). Du kan
komme til skade af ventilatorbladene.
• Fjern alle metalsmykker som f.eks.
ringe, armbåndsure og armbånd, der kan
fungere som et utilsigtet, elektrisk kon-
taktpunkt. Du kan blive alvorligt kvæ-
stet.
• Batterier indeholder svovlsyre, som kan
give forbrændinger på huden eller i øj-
nene og danne brint, der er brændbart og
kan eksplodere. Hold åben ild eller gni-
ster væk fra batteriet.
BEMÆRK:
Brug aldrig en hurtig batterioplader til at
starte motoren, da dette kan beskadige de
elektroniske systemer i køretøjet, specielt
tændingen og styreenheder til motorens
brændstofforsyning.
1. Træk parkeringsbremsen, sæt automat-
gearet i PARK (Parkering) (Manuelt gear i
NEUTRAL (Neutral)), og drej tændings-
kontakten til OFF (Fra).
2. Sluk for varmeapparatet, radioen og alt
unødvendigt elektrisk udstyr.
Positiv batteriklemme
205

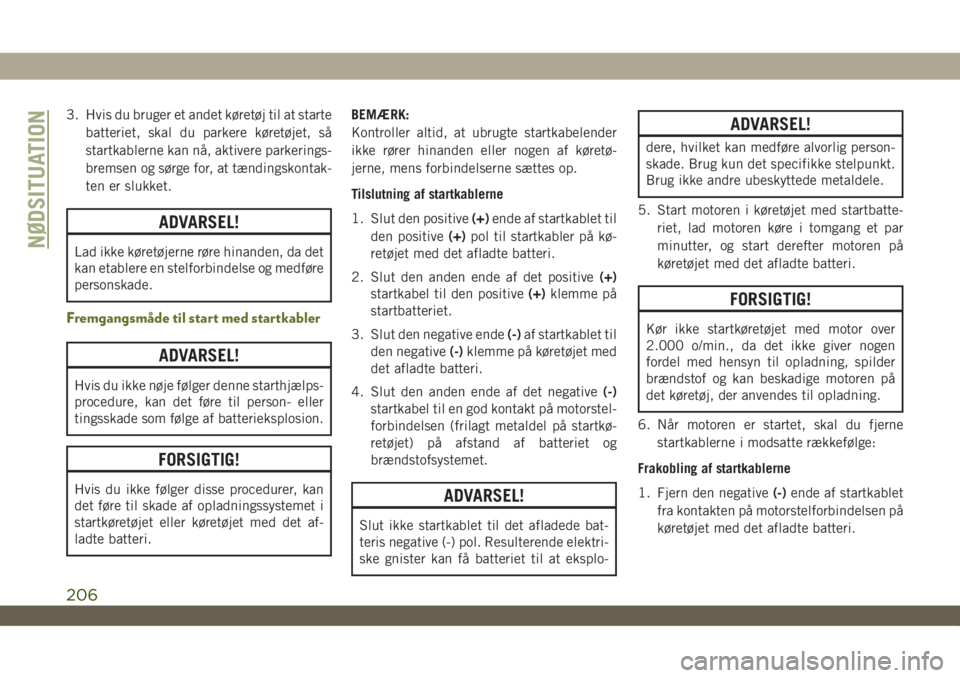

3. Hvis du bruger et andet køretøj til at starte
batteriet, skal du parkere køretøjet, så
startkablerne kan nå, aktivere parkerings-
bremsen og sørge for, at tændingskontak-
ten er slukket.
ADVARSEL!
Lad ikke køretøjerne røre hinanden, da det
kan etablere en stelforbindelse og medføre
personskade.
Fremgangsmåde til start med startkabler
ADVARSEL!
Hvis du ikke nøje følger denne starthjælps-
procedure, kan det føre til person- eller
tingsskade som følge af batterieksplosion.
FORSIGTIG!
Hvis du ikke følger disse procedurer, kan
det føre til skade af opladningssystemet i
startkøretøjet eller køretøjet med det af-
ladte batteri.BEMÆRK:
Kontroller altid, at ubrugte startkabelender
ikke rører hinanden eller nogen af køretø-
jerne, mens forbindelserne sættes op.
Tilslutning af startkablerne
1. Slut den positive(+)ende af startkablet til
den positive(+)pol til startkabler på kø-
retøjet med det afladte batteri.
2. Slut den anden ende af det positive(+)
startkabel til den positive(+)klemme på
startbatteriet.
3. Slut den negative ende(-)af startkablet til
den negative(-)klemme på køretøjet med
det afladte batteri.
4. Slut den anden ende af det negative(-)
startkabel til en god kontakt på motorstel-
forbindelsen (frilagt metaldel på startkø-
retøjet) på afstand af batteriet og
brændstofsystemet.ADVARSEL!
Slut ikke startkablet til det afladede bat-
teris negative (-) pol. Resulterende elektri-
ske gnister kan få batteriet til at eksplo-
ADVARSEL!
dere, hvilket kan medføre alvorlig person-
skade. Brug kun det specifikke stelpunkt.
Brug ikke andre ubeskyttede metaldele.
5. Start motoren i køretøjet med startbatte-
riet, lad motoren køre i tomgang et par
minutter, og start derefter motoren på
køretøjet med det afladte batteri.
FORSIGTIG!
Kør ikke startkøretøjet med motor over
2.000 o/min., da det ikke giver nogen
fordel med hensyn til opladning, spilder
brændstof og kan beskadige motoren på
det køretøj, der anvendes til opladning.
6. Når motoren er startet, skal du fjerne
startkablerne i modsatte rækkefølge:
Frakobling af startkablerne
1. Fjern den negative(-)ende af startkablet
fra kontakten på motorstelforbindelsen på
køretøjet med det afladte batteri.
NØDSITUATION
206

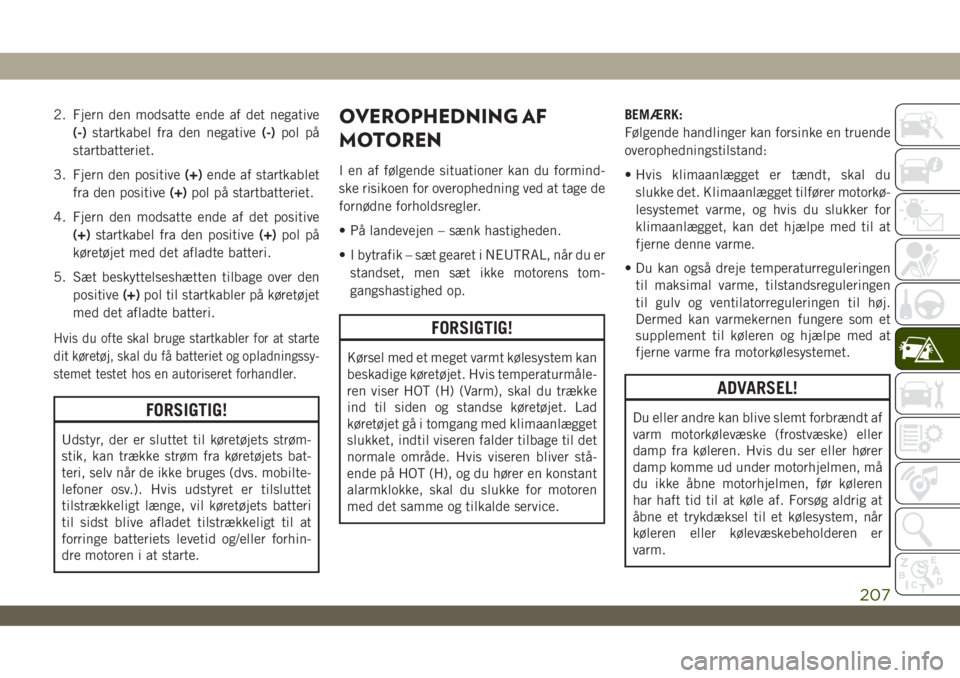

2. Fjern den modsatte ende af det negative
(-)startkabel fra den negative(-)pol på
startbatteriet.
3. Fjern den positive(+)ende af startkablet
fra den positive(+)pol på startbatteriet.
4. Fjern den modsatte ende af det positive
(+)startkabel fra den positive(+)pol på
køretøjet med det afladte batteri.
5. Sæt beskyttelseshætten tilbage over den
positive(+)pol til startkabler på køretøjet
med det afladte batteri.
Hvis du ofte skal bruge startkabler for at starte
dit køretøj, skal du få batteriet og opladningssy-
stemet testet hos en autoriseret forhandler.
FORSIGTIG!
Udstyr, der er sluttet til køretøjets strøm-
stik, kan trække strøm fra køretøjets bat-
teri, selv når de ikke bruges (dvs. mobilte-
lefoner osv.). Hvis udstyret er tilsluttet
tilstrækkeligt længe, vil køretøjets batteri
til sidst blive afladet tilstrækkeligt til at
forringe batteriets levetid og/eller forhin-
dre motoren i at starte.
OVEROPHEDNING AF
MOTOREN
I en af følgende situationer kan du formind-
ske risikoen for overophedning ved at tage de
fornødne forholdsregler.
• På landevejen – sænk hastigheden.
• I bytrafik – sæt gearet i NEUTRAL, når du er
standset, men sæt ikke motorens tom-
gangshastighed op.
FORSIGTIG!
Kørsel med et meget varmt kølesystem kan
beskadige køretøjet. Hvis temperaturmåle-
ren viser HOT (H) (Varm), skal du trække
ind til siden og standse køretøjet. Lad
køretøjet gå i tomgang med klimaanlægget
slukket, indtil viseren falder tilbage til det
normale område. Hvis viseren bliver stå-
ende på HOT (H), og du hører en konstant
alarmklokke, skal du slukke for motoren
med det samme og tilkalde service.BEMÆRK:
Følgende handlinger kan forsinke en truende
overophedningstilstand:
• Hvis klimaanlægget er tændt, skal du
slukke det. Klimaanlægget tilfører motorkø-
lesystemet varme, og hvis du slukker for
klimaanlægget, kan det hjælpe med til at
fjerne denne varme.
• Du kan også dreje temperaturreguleringen
til maksimal varme, tilstandsreguleringen
til gulv og ventilatorreguleringen til høj.
Dermed kan varmekernen fungere som et
supplement til køleren og hjælpe med at
fjerne varme fra motorkølesystemet.
ADVARSEL!
Du eller andre kan blive slemt forbrændt af
varm motorkølevæske (frostvæske) eller
damp fra køleren. Hvis du ser eller hører
damp komme ud under motorhjelmen, må
du ikke åbne motorhjelmen, før køleren
har haft tid til at køle af. Forsøg aldrig at
åbne et trykdæksel til et kølesystem, når
køleren eller kølevæskebeholderen er
varm.
207

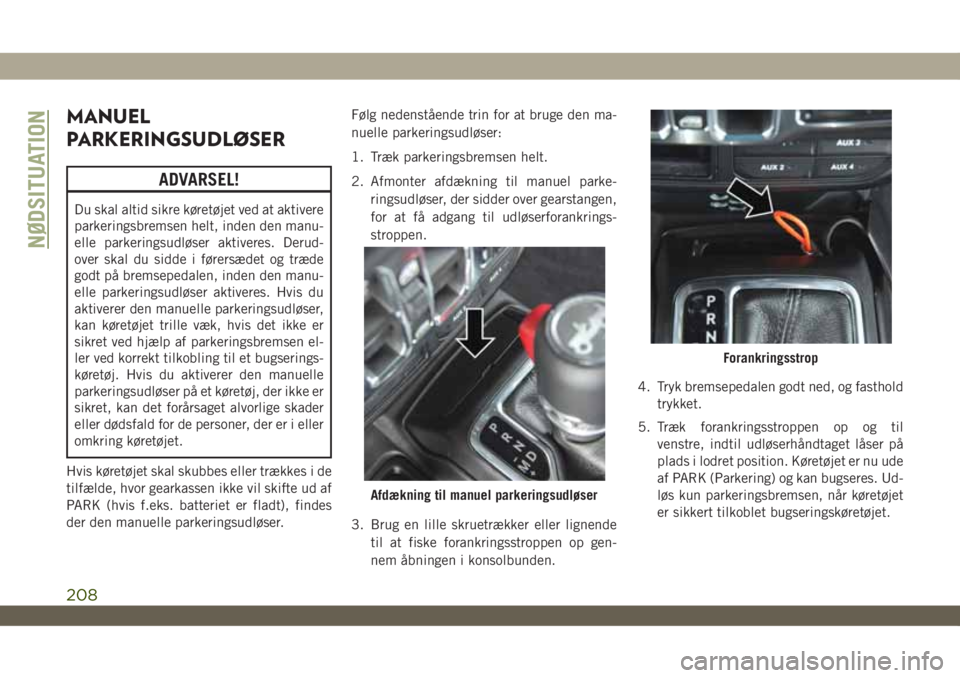

MANUEL
PARKERINGSUDLØSER
ADVARSEL!
Du skal altid sikre køretøjet ved at aktivere
parkeringsbremsen helt, inden den manu-
elle parkeringsudløser aktiveres. Derud-
over skal du sidde i førersædet og træde
godt på bremsepedalen, inden den manu-
elle parkeringsudløser aktiveres. Hvis du
aktiverer den manuelle parkeringsudløser,
kan køretøjet trille væk, hvis det ikke er
sikret ved hjælp af parkeringsbremsen el-
ler ved korrekt tilkobling til et bugserings-
køretøj. Hvis du aktiverer den manuelle
parkeringsudløser på et køretøj, der ikke er
sikret, kan det forårsaget alvorlige skader
eller dødsfald for de personer, der er i eller
omkring køretøjet.
Hvis køretøjet skal skubbes eller trækkes i de
tilfælde, hvor gearkassen ikke vil skifte ud af
PARK (hvis f.eks. batteriet er fladt), findes
der den manuelle parkeringsudløser.Følg nedenstående trin for at bruge den ma-
nuelle parkeringsudløser:
1. Træk parkeringsbremsen helt.
2. Afmonter afdækning til manuel parke-
ringsudløser, der sidder over gearstangen,
for at få adgang til udløserforankrings-
stroppen.
3. Brug en lille skruetrækker eller lignende
til at fiske forankringsstroppen op gen-
nem åbningen i konsolbunden.4. Tryk bremsepedalen godt ned, og fasthold
trykket.
5. Træk forankringsstroppen op og til
venstre, indtil udløserhåndtaget låser på
plads i lodret position. Køretøjet er nu ude
af PARK (Parkering) og kan bugseres. Ud-
løs kun parkeringsbremsen, når køretøjet
er sikkert tilkoblet bugseringskøretøjet.
Afdækning til manuel parkeringsudløser
Forankringsstrop
NØDSITUATION
208
