JEEP WRANGLER 2DOORS 2020 Drift- och underhållshandbok (in Swedish)

129

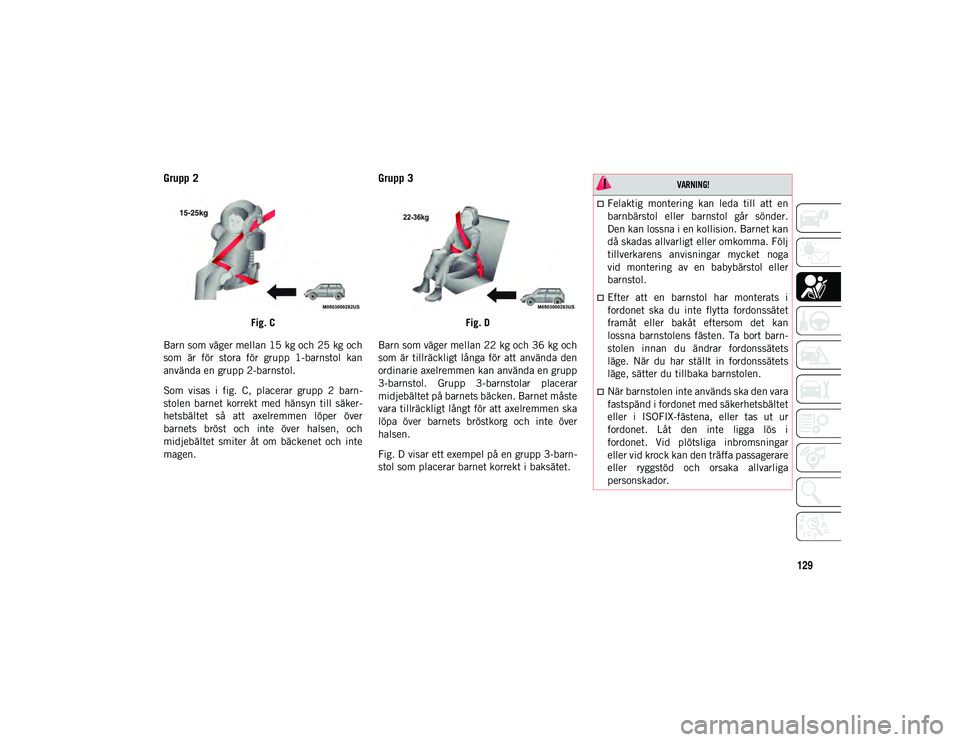

Grupp 2
Fig. C
Barn som väger mellan 15 kg och 25 kg och
som är för stora för grupp 1-barnstol kan
använda en grupp 2-barnstol.
Som visas i fig. C, placerar grupp 2 barn-
stolen barnet korrekt med hänsyn till säker-
hetsbältet så att axelremmen löper över
barnets bröst och inte över halsen, och
midjebältet smiter åt om bäckenet och inte
magen.
Grupp 3
Fig. D
Barn som väger mellan 22 kg och 36 kg och
som är tillräckligt långa för att använda den
ordinarie axelremmen kan använda en grupp
3-barnstol. Grupp 3-barnstolar placerar
midjebältet på barnets bäcken. Barnet måste
vara tillräckligt långt för att axelremmen ska
löpa över barnets bröstkorg och inte över
halsen.
Fig. D visar ett exempel på en grupp 3-barn-
stol som placerar barnet korrekt i baksätet.

VARNING!

Felaktig montering kan leda till att en
barnbärstol eller barnstol går sönder.
Den kan lossna i en kollision. Barnet kan
då skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
Efter att en barnstol har monterats i
fordonet ska du inte flytta fordonssätet
framåt eller bakåt eftersom det kan
lossna barnstolens fästen. Ta bort barn-
stolen innan du ändrar fordonssätets
läge. När du har ställt in fordonssätets
läge, sätter du tillbaka barnstolen.
När barnstolen inte används ska den vara
fastspänd i fordonet med säkerhetsbältet
eller i ISOFIX-fästena, eller tas ut ur
fordonet. Låt den inte ligga lös i
fordonet. Vid plötsliga inbromsningar
eller vid krock kan den träffa passagerare
eller ryggstöd och orsaka allvarliga
personskador.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 129

SÄKERHET
130

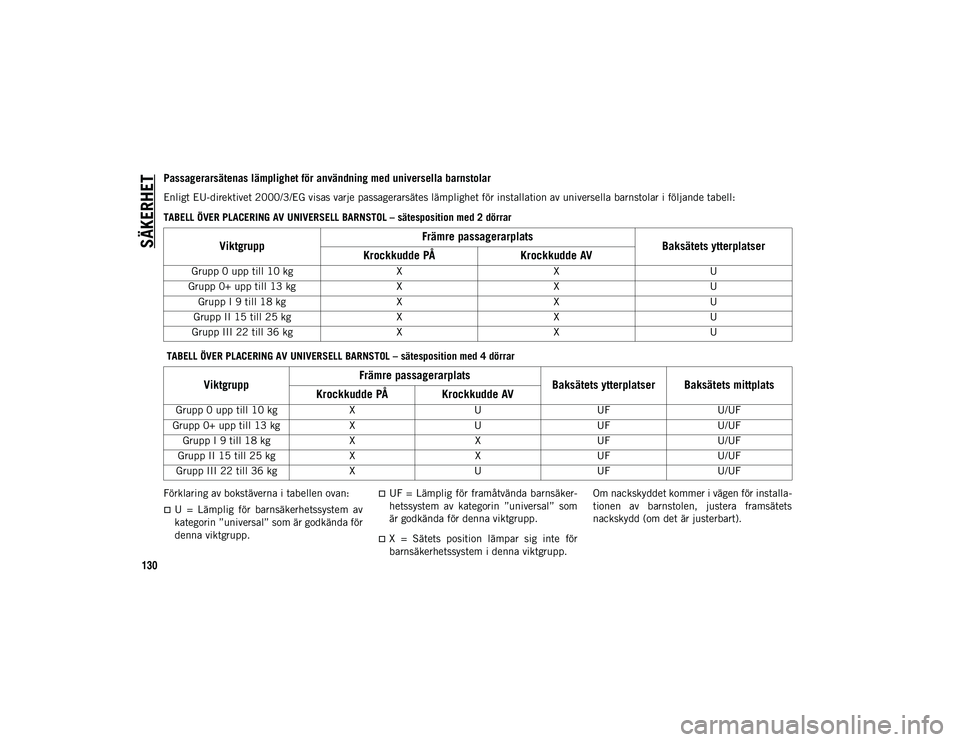

Passagerarsätenas lämplighet för användning med universella barnstolar
Enligt EU-direktivet 2000/3/EG visas varje passagerarsätes lämplighet för installation av universella barnstolar i följande tabell:
TABELL ÖVER PLACERING AV UNIVERSELL BARNSTOL – sätesposition med 2 dörrar
TABELL ÖVER PLACERING AV UNIVERSELL BARNSTOL – sätesposition med 4 dörrar
Förklaring av bokstäverna i tabellen ovan:
U = Lämplig för barnsäkerhetssystem av
kategorin ”universal” som är godkända för
denna viktgrupp.
UF = Lämplig för framåtvända barnsäker-
hetssystem av kategorin ”universal” som
är godkända för denna viktgrupp.
X = Sätets position lämpar sig inte för
barnsäkerhetssystem i denna viktgrupp.Om nackskyddet kommer i vägen för installa-
tionen av barnstolen, justera framsätets
nackskydd (om det är justerbart).
Viktgrupp
Främre passagerarplats
Baksätets ytterplatser
Krockkudde PÅ Krockkudde AV
Grupp 0 upp till 10 kg XXU
Grupp 0+ upp till 13 kg XXU
Grupp I 9 till 18 kg XXU
Grupp II 15 till 25 kg XXU
Grupp III 22 till 36 kg XXU
ViktgruppFrämre passagerarplats
Baksätets ytterplatser Baksätets mittplats
Krockkudde PÅ Krockkudde AV
Grupp 0 upp till 10 kg XUUFU/UF
Grupp 0+ upp till 13 kg XUUFU/UF
Grupp I 9 till 18 kg XXUFU/UF
Grupp II 15 till 25 kg XXUFU/UF
Grupp III 22 till 36 kg XUUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 130

131

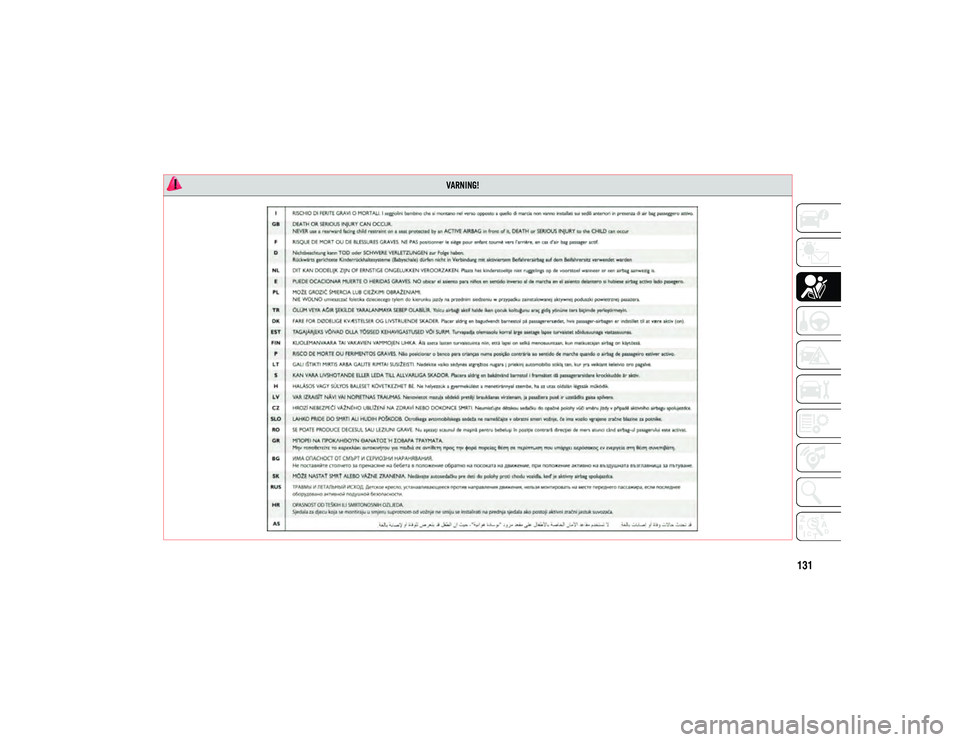

VARNING!

2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 131

SÄKERHET
132

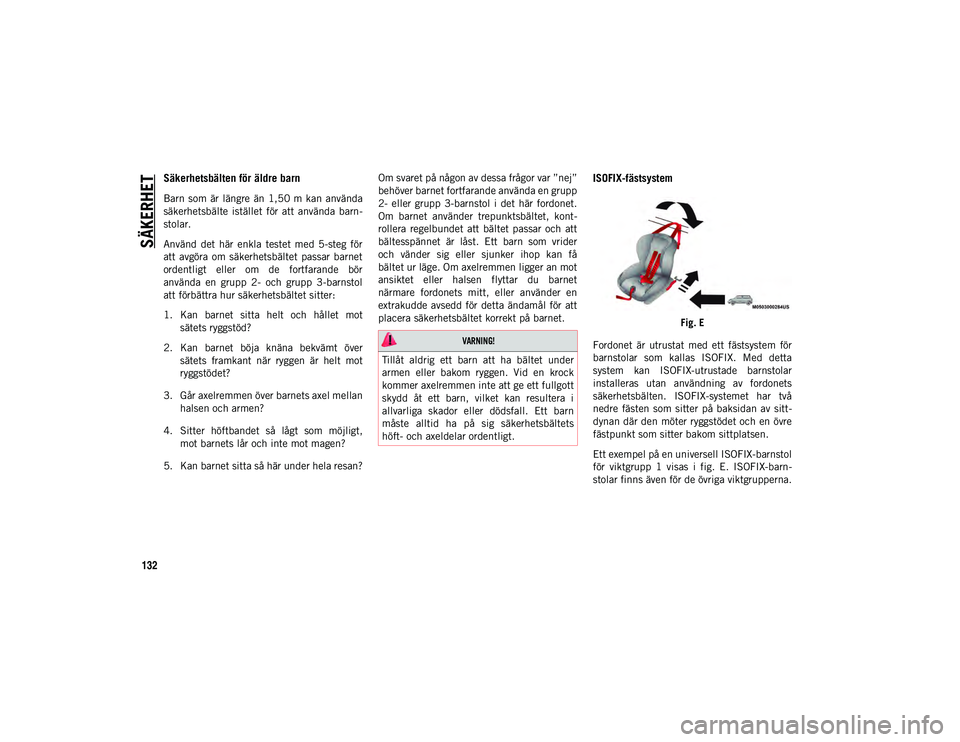

Säkerhetsbälten för äldre barn
Barn som är längre än 1,50 m kan använda
säkerhetsbälte istället för att använda barn-
stolar.
Använd det här enkla testet med 5-steg för
att avgöra om säkerhetsbältet passar barnet
ordentligt eller om de fortfarande bör
använda en grupp 2- och grupp 3-barnstol
att förbättra hur säkerhetsbältet sitter:
1. Kan barnet sitta helt och hållet motsätets ryggstöd?
2. Kan barnet böja knäna bekvämt över sätets framkant när ryggen är helt mot
ryggstödet?
3. Går axelremmen över barnets axel mellan halsen och armen?
4. Sitter höftbandet så lågt som möjligt, mot barnets lår och inte mot magen?
5. Kan barnet sitta så här under hela resan? Om svaret på någon av dessa frågor var ”nej”
behöver barnet fortfarande använda en grupp
2- eller grupp 3-barnstol i det här fordonet.
Om barnet använder trepunktsbältet, kont-
rollera regelbundet att bältet passar och att
bältesspännet är låst. Ett barn som vrider
och vänder sig eller sjunker ihop kan få
bältet ur läge. Om axelremmen ligger an mot
ansiktet eller halsen flyttar du barnet
närmare fordonets mitt, eller använder en
extrakudde avsedd för detta ändamål för att
placera säkerhetsbältet korrekt på barnet.
ISOFIX-fästsystem
Fig. E
Fordonet är utrustat med ett fästsystem för
barnstolar som kallas ISOFIX. Med detta
system kan ISOFIX-utrustade barnstolar
installeras utan användning av fordonets
säkerhetsbälten. ISOFIX-systemet har två
nedre fästen som sitter på baksidan av sitt-
dynan där den möter ryggstödet och en övre
fästpunkt som sitter bakom sittplatsen.
Ett exempel på en universell ISOFIX-barnstol
för viktgrupp 1 visas i fig. E. ISOFIX-barn-
stolar finns även för de övriga viktgrupperna.

VARNING!

Tillåt aldrig ett barn att ha bältet under
armen eller bakom ryggen. Vid en krock
kommer axelremmen inte att ge ett fullgott
skydd åt ett barn, vilket kan resultera i
allvarliga skador eller dödsfall. Ett barn
måste alltid ha på sig säkerhetsbältets
höft- och axeldelar ordentligt.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 132

133

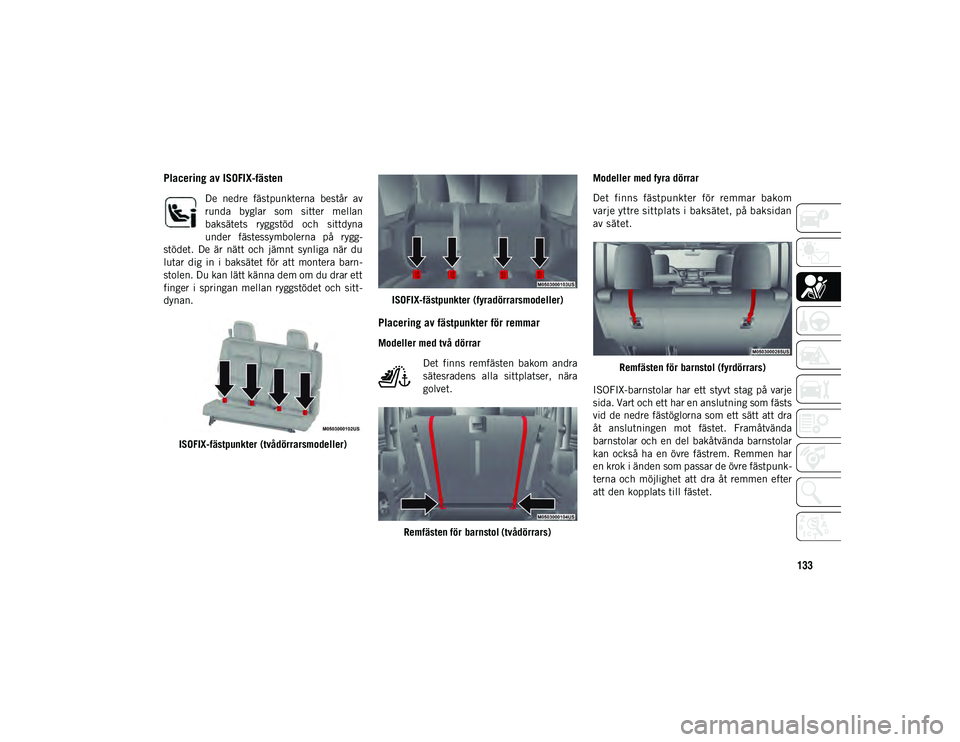

Placering av ISOFIX-fästen
De nedre fästpunkterna består av
runda byglar som sitter mellan
baksätets ryggstöd och sittdyna
under fästessymbolerna på rygg-
stödet. De är nätt och jämnt synliga när du
lutar dig in i baksätet för att montera barn-
stolen. Du kan lätt känna dem om du drar ett
finger i springan mellan ryggstödet och sitt-
dynan.
ISOFIX-fästpunkter (tvådörrarsmodeller) ISOFIX-fästpunkter (fyradörrarsmodeller)
Placering av fästpunkter för remmar
Modeller med två dörrar
Det finns remfästen bakom andra
sätesradens alla sittplatser, nära
golvet. Modeller med fyra dörrar
Det finns fästpunkter för remmar bakom
varje yttre sittplats i baksätet, på baksidan
av sätet.
Remfästen för barnstol (fyrdörrars)
ISOFIX-barnstolar har ett styvt stag på varje
sida. Vart och ett har en anslutning som fästs
vid de nedre fästöglorna som ett sätt att dra
åt anslutningen mot fästet. Framåtvända
barnstolar och en del bakåtvända barnstolar
kan också ha en övre fästrem. Remmen har
en krok i änden som passar de övre fästpunk-
terna och möjlighet att dra åt remmen efter
att den kopplats till fästet. Remfästen för barnstol (tvådörrars)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 133

SÄKERHET
134
(Fortsatt)

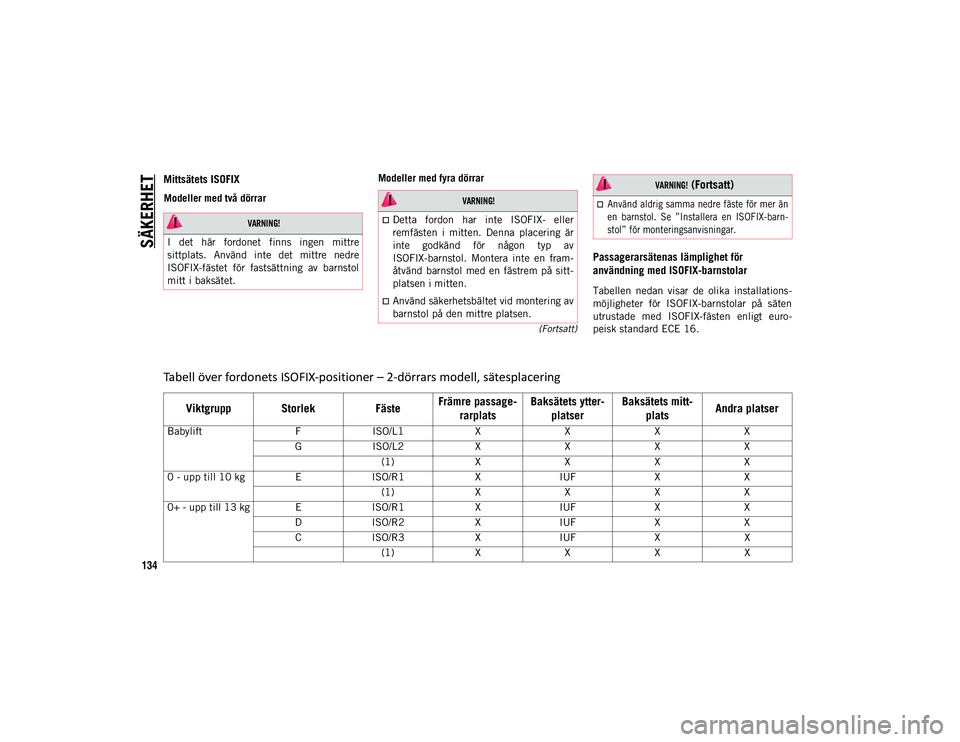

Modeller med fyra dörrar
Passagerarsätenas lämplighet för
användning med ISOFIX-barnstolar
Tabellen nedan visar de olika installations-
möjligheter för ISOFIX-barnstolar på säten
utrustade med ISOFIX-fästen enligt euro-
peisk standard ECE 16.

VARNING!

I det här fordonet finns ingen mittre
sittplats. Använd inte det mittre nedre
ISOFIX-fästet för fastsättning av barnstol
mitt i baksätet.

VARNING!

Detta fordon har inte ISOFIX- eller
remfästen i mitten. Denna placering är
inte godkänd för någon typ av
ISOFIX-barnstol. Montera inte en fram-
åtvänd barnstol med en fästrem på sitt-
platsen i mitten.
Använd säkerhetsbältet vid montering av
barnstol på den mittre platsen.

Använd aldrig samma nedre fäste för mer än
en barnstol. Se ”Installera en ISOFIX-barn-
stol” för monteringsanvisningar.

VARNING!
(Fortsatt)
Tabell över fordonets ISOFIX-positioner – 2-dörrars modell, sätesplacering
Viktgrupp StorlekFästeFrämre passage-
rarplats Baksätets ytter-
platser Baksätets mitt-
plats Andra platser
Babylift
FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 - upp till 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ - upp till 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 134

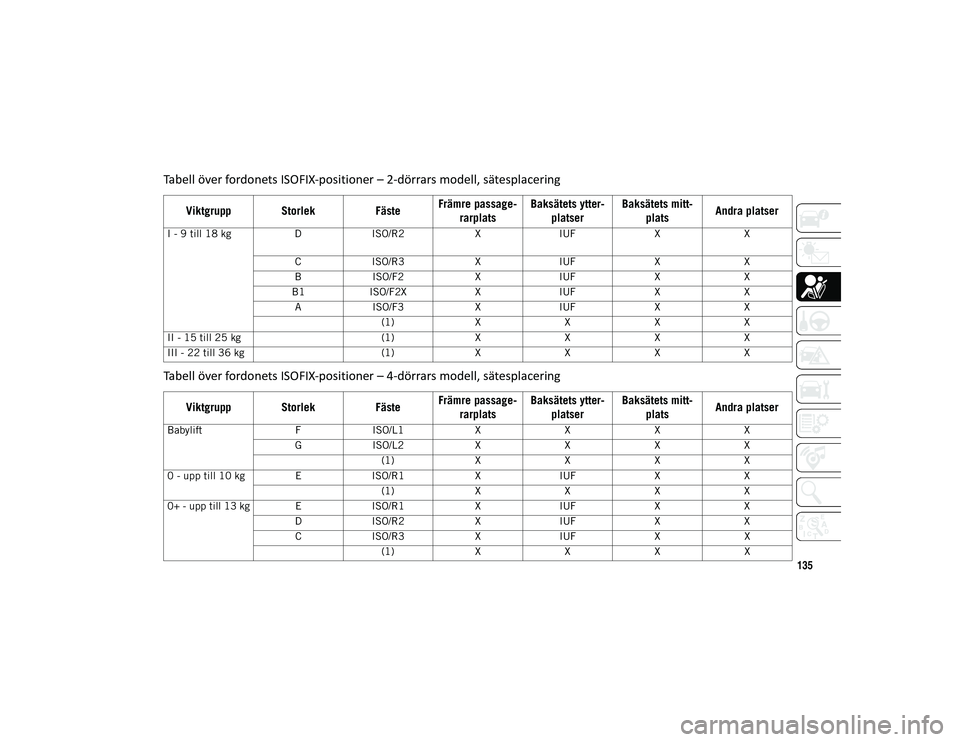

Mittsätets ISOFIX Modeller med
två
dörrar

135
I - 9 till 18 kgD
ISO/R2
XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II - 15 till 25 kg (1)XXXX
III - 22 till 36 kg (1)XXXX
Tabell över fordonets ISOFIX-positioner – 4-dörrars modell, sätesplacering
Viktgrupp Storlek FästeFrämre passage-
rarplats Baksätets ytter-
platser Baksätets mitt-
plats Andra platser
Babylift
FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 - upp till 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ - upp till 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
Tabell över fordonets ISOFIX-positioner – 2-dörrars modell, sätesplacering
Viktgrupp Storlek FästeFrämre passage-
rarplats Baksätets ytter-
platser Baksätets mitt-
plats Andra platser
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 135

SÄKERHET
136

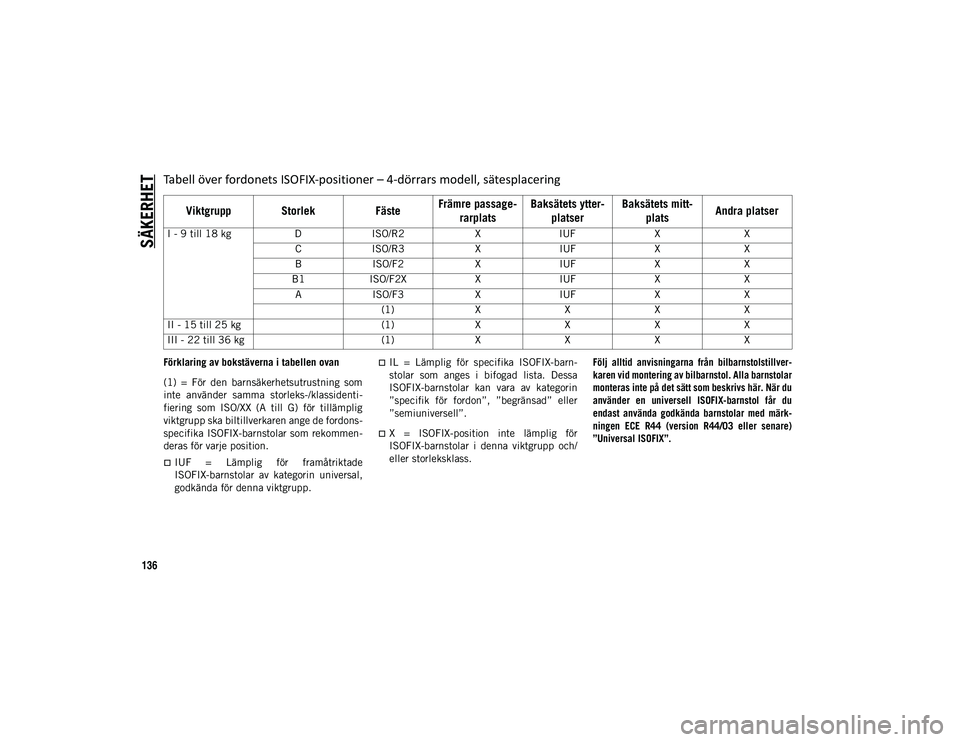

Förklaring av bokstäverna i tabellen ovan
(1) = För den barnsäkerhetsutrustning som
inte använder samma storleks-/klassidenti-
fiering som ISO/XX (A till G) för tillämplig
viktgrupp ska biltillverkaren ange de fordons-
specifika ISOFIX-barnstolar som rekommen-
deras för varje position.
IUF = Lämplig för framåtriktade
ISOFIX-barnstolar av kategorin universal,
godkända för denna viktgrupp.
IL = Lämplig för specifika ISOFIX-barn-
stolar som anges i bifogad lista. Dessa
ISOFIX-barnstolar kan vara av kategorin
”specifik för fordon”, ”begränsad” eller
”semiuniversell”.
X = ISOFIX-position inte lämplig för
ISOFIX-barnstolar i denna viktgrupp och/
eller storleksklass.
Följ alltid anvisningarna från bilbarnstolstillver-
karen vid montering av bilbarnstol. Alla barnstolar
monteras inte på det sätt som beskrivs här. När du
använder en universell ISOFIX-barnstol får du
endast använda godkända barnstolar med märk-
ningen ECE R44 (version R44/03 eller senare)
”Universal ISOFIX”.

I - 9 till 18 kg
DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II - 15 till 25 kg (1)XXXX
III - 22 till 36 kg (1)XXXX
Tabell över fordonets ISOFIX-positioner – 4-dörrars modell, sätesplacering
Viktgrupp Storlek FästeFrämre passage-
rarplats Baksätets ytter-
platser Baksätets mitt-
plats Andra platser
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 136

137

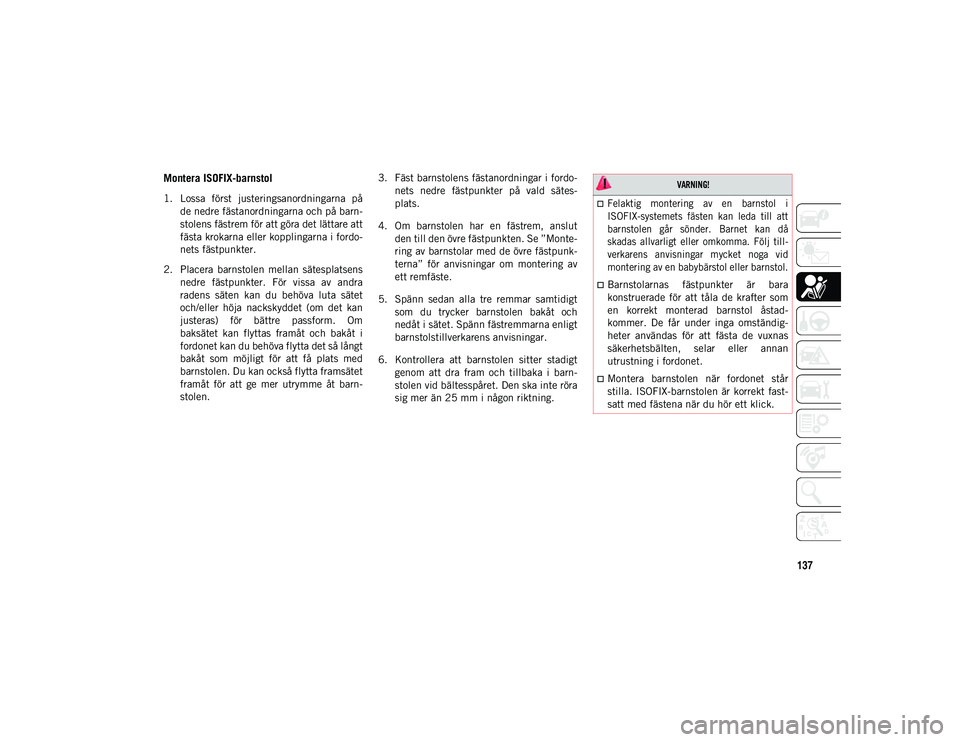

Montera ISOFIX-barnstol
1. Lossa först justeringsanordningarna påde nedre fästanordningarna och på barn-
stolens fästrem för att göra det lättare att
fästa krokarna eller kopplingarna i fordo-
nets fästpunkter.
2. Placera barnstolen mellan sätesplatsens nedre fästpunkter. För vissa av andra
radens säten kan du behöva luta sätet
och/eller höja nackskyddet (om det kan
justeras) för bättre passform. Om
baksätet kan flyttas framåt och bakåt i
fordonet kan du behöva flytta det så långt
bakåt som möjligt för att få plats med
barnstolen. Du kan också flytta framsätet
framåt för att ge mer utrymme åt barn-
stolen. 3. Fäst barnstolens fästanordningar i fordo-
nets nedre fästpunkter på vald sätes-
plats.
4. Om barnstolen har en fästrem, anslut den till den övre fästpunkten. Se ”Monte-
ring av barnstolar med de övre fästpunk-
terna” för anvisningar om montering av
ett remfäste.
5. Spänn sedan alla tre remmar samtidigt som du trycker barnstolen bakåt och
nedåt i sätet. Spänn fästremmarna enligt
barnstolstillverkarens anvisningar.
6. Kontrollera att barnstolen sitter stadigt genom att dra fram och tillbaka i barn-
stolen vid bältesspåret. Den ska inte röra
sig mer än 25 mm i någon riktning.

VARNING!

Felaktig montering av en barnstol i
ISOFIX-systemets fästen kan leda till att
barnstolen går sönder. Barnet kan då
skadas allvarligt eller omkomma. Följ till-
verkarens anvisningar mycket noga vid
montering av en babybärstol eller barnstol.

Barnstolarnas fästpunkter är bara
konstruerade för att tåla de krafter som
en korrekt monterad barnstol åstad-
kommer. De får under inga omständig-
heter användas för att fästa de vuxnas
säkerhetsbälten, selar eller annan
utrustning i fordonet.
Montera barnstolen när fordonet står
stilla. ISOFIX-barnstolen är korrekt fast-
satt med fästena när du hör ett klick.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 137

SÄKERHET
138

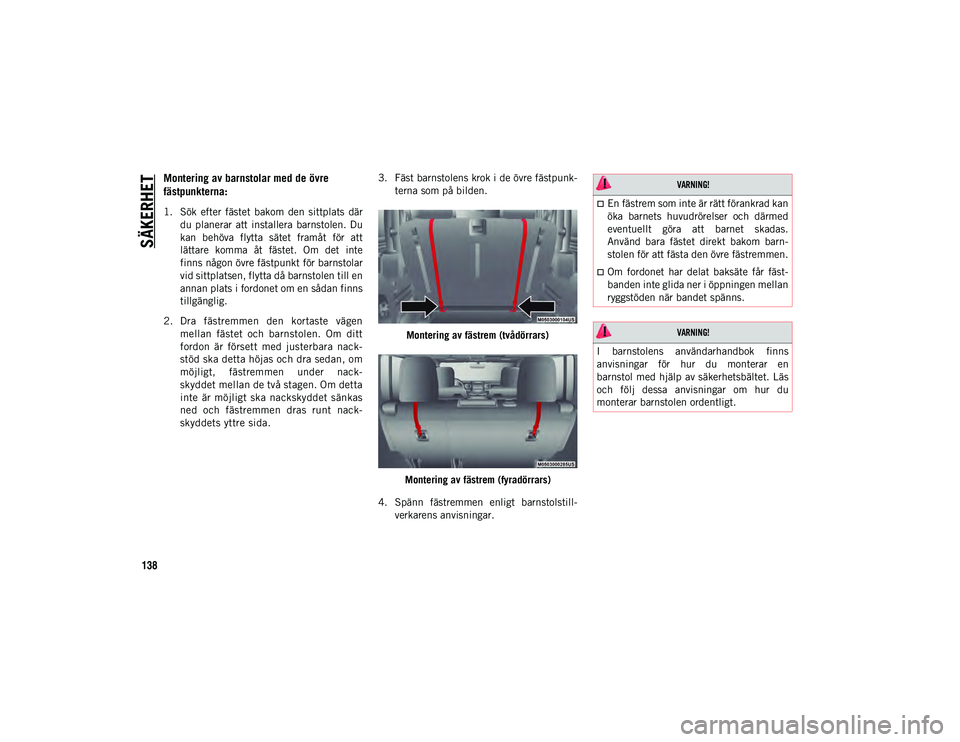

Montering av barnstolar med de övre
fästpunkterna:
1. Sök efter fästet bakom den sittplats därdu planerar att installera barnstolen. Du
kan behöva flytta sätet framåt för att
lättare komma åt fästet. Om det inte
finns någon övre fästpunkt för barnstolar
vid sittplatsen, flytta då barnstolen till en
annan plats i fordonet om en sådan finns
tillgänglig.
2. Dra fästremmen den kortaste vägen mellan fästet och barnstolen. Om ditt
fordon är försett med justerbara nack-
stöd ska detta höjas och dra sedan, om
möjligt, fästremmen under nack-
skyddet mellan de två stagen. Om detta
inte är möjligt ska nackskyddet sänkas
ned och fästremmen dras runt nack-
skyddets yttre sida. 3. Fäst barnstolens krok i de övre fästpunk-
terna som på bilden.
Montering av fästrem (tvådörrars)
Montering av fästrem (fyradörrars)
4. Spänn fästremmen enligt barnstolstill- verkarens anvisningar.

VARNING!

En fästrem som inte är rätt förankrad kan
öka barnets huvudrörelser och därmed
eventuellt göra att barnet skadas.
Använd bara fästet direkt bakom barn-
stolen för att fästa den övre fästremmen.
Om fordonet har delat baksäte får fäst-
banden inte glida ner i öppningen mellan
ryggstöden när bandet spänns.

VARNING!

I barnstolens användarhandbok finns
anvisningar för hur du monterar en
barnstol med hjälp av säkerhetsbältet. Läs
och följ dessa anvisningar om hur du
monterar barnstolen ordentligt.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 138
