JEEP WRANGLER 2DOORS 2021 Betriebsanleitung (in German)

139

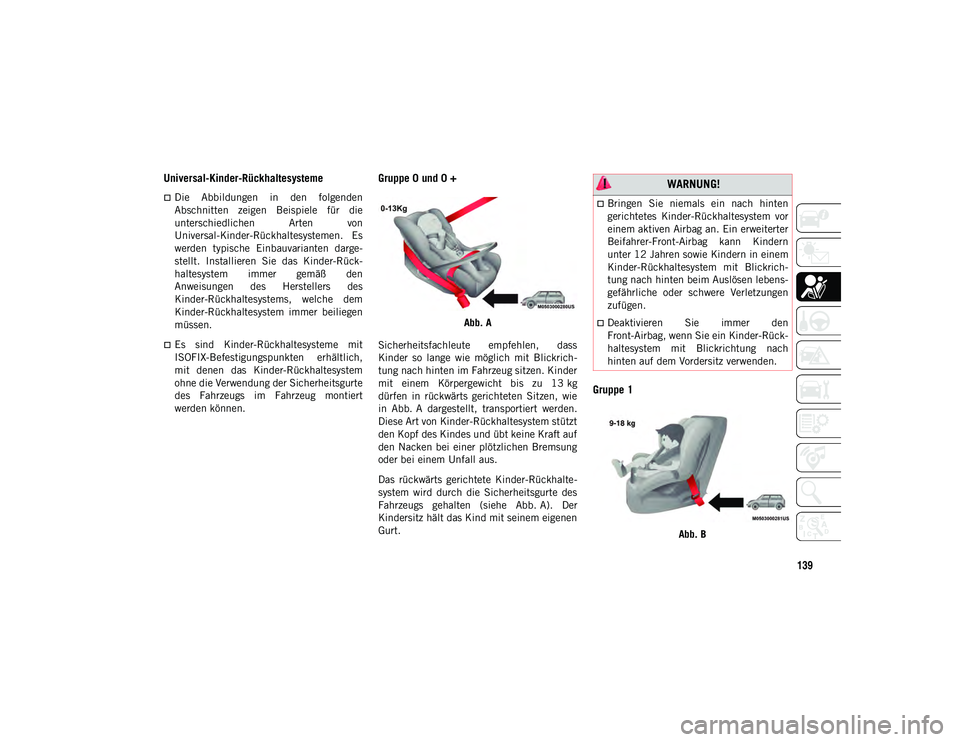

Universal-Kinder-Rückhaltesysteme
Die Abbildungen in den folgenden
Abschnitten zeigen Beispiele für die
unterschiedlichen Arten von
Universal-Kinder-Rückhaltesystemen. Es
werden typische Einbauvarianten darge-
stellt. Installieren Sie das Kinder-Rück-
haltesystem immer gemäß den
Anweisungen des Herstellers des
Kinder-Rückhaltesystems, welche dem
Kinder-Rückhaltesystem immer beiliegen
müssen.
Es sind Kinder-Rückhaltesysteme mit
ISOFIX-Befestigungspunkten erhältlich,
mit denen das Kinder-Rückhaltesystem
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs im Fahrzeug montiert
werden können.
Gruppe 0 und 0 +
Abb. A
Sicherheitsfachleute empfehlen, dass
Kinder so lange wie möglich mit Blickrich-
tung nach hinten im Fahrzeug sitzen. Kinder
mit einem Körpergewicht bis zu 13 kg
dürfen in rückwärts gerichteten Sitzen, wie
in Abb. A dargestellt, transportiert werden.
Diese Art von Kinder-Rückhaltesystem stützt
den Kopf des Kindes und übt keine Kraft auf
den Nacken bei einer plötzlichen Bremsung
oder bei einem Unfall aus.
Das rückwärts gerichtete Kinder-Rückhalte-
system wird durch die Sicherheitsgurte des
Fahrzeugs gehalten (siehe Abb. A). Der
Kindersitz hält das Kind mit seinem eigenen
Gurt.
Gruppe 1
Abb. B
WARNUNG!
Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem aktiven Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Auslösen lebens-
gefährliche oder schwere Verletzungen
zufügen.
Deaktivieren Sie immer den
Front-Airbag, wenn Sie ein Kinder-Rück-
haltesystem mit Blickrichtung nach
hinten auf dem Vordersitz verwenden.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 139

SICHERHEIT

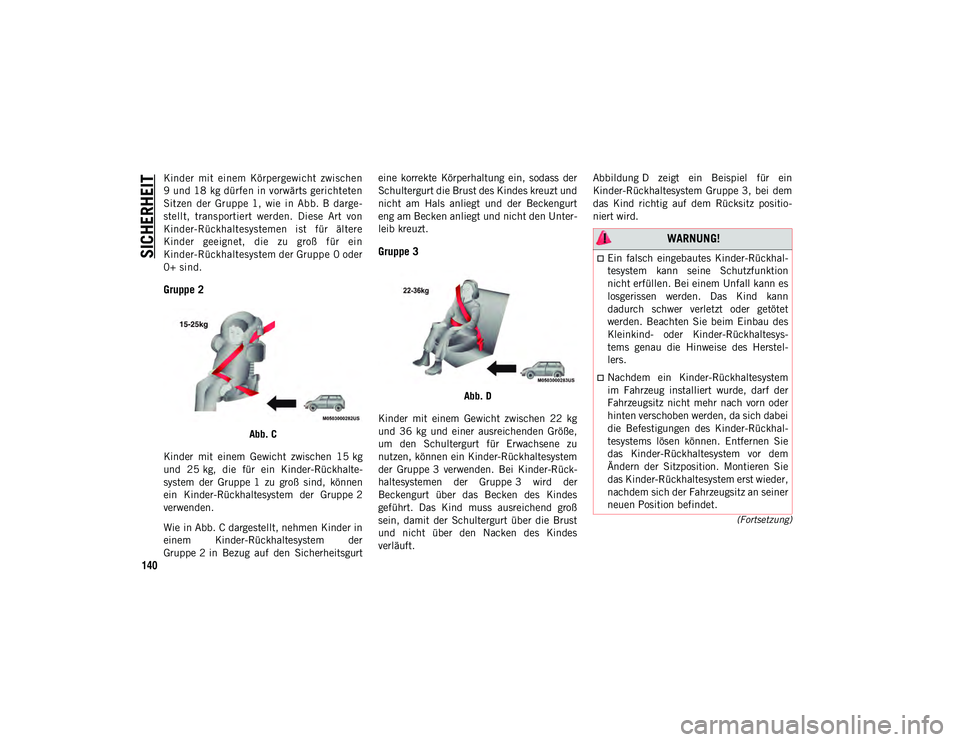

140
(Fortsetzung)

Kinder mit einem Körpergewicht zwischen
9 und 18 kg dürfen in vorwärts gerichteten
Sitzen der Gruppe 1, wie in Abb. B darge-
stellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystemen ist für ältere
Kinder geeignet, die zu groß für ein
Kinder-Rückhaltesystem der Gruppe 0 oder
0+ sind.

Gruppe 2
Abb. C
Kinder mit einem Gewicht zwischen 15 kg
und 25 kg, die für ein Kinder-Rückhalte-
system der Gruppe 1 zu groß sind, können
ein Kinder-Rückhaltesystem der Gruppe 2
verwenden.
Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt eine korrekte Körperhaltung ein, sodass der
Schultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.
Gruppe 3
Abb. D
Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu
nutzen, können ein Kinder-Rückhaltesystem
der Gruppe 3 verwenden. Bei Kinder-Rück-
haltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes
geführt. Das Kind muss ausreichend groß
sein, damit der Schultergurt über die Brust
und nicht über den Nacken des Kindes
verläuft. Abbildung D zeigt ein Beispiel für ein
Kinder-Rückhaltesystem Gruppe 3, bei dem
das Kind richtig auf dem Rücksitz positio-
niert wird.
WARNUNG!
Ein falsch eingebautes Kinder-Rückhal-
tesystem kann seine Schutzfunktion
nicht erfüllen. Bei einem Unfall kann es
losgerissen werden. Das Kind kann
dadurch schwer verletzt oder getötet
werden. Beachten Sie beim Einbau des
Kleinkind- oder Kinder-Rückhaltesys-
tems genau die Hinweise des Herstel-
lers.
Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
hinten verschoben werden, da sich dabei
die Befestigungen des Kinder-Rückhal-
tesystems lösen können. Entfernen Sie
das Kinder-Rückhaltesystem vor dem
Ändern der Sitzposition. Montieren Sie
das Kinder-Rückhaltesystem erst wieder,
nachdem sich der Fahrzeugsitz an seiner
neuen Position befindet.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 140

141

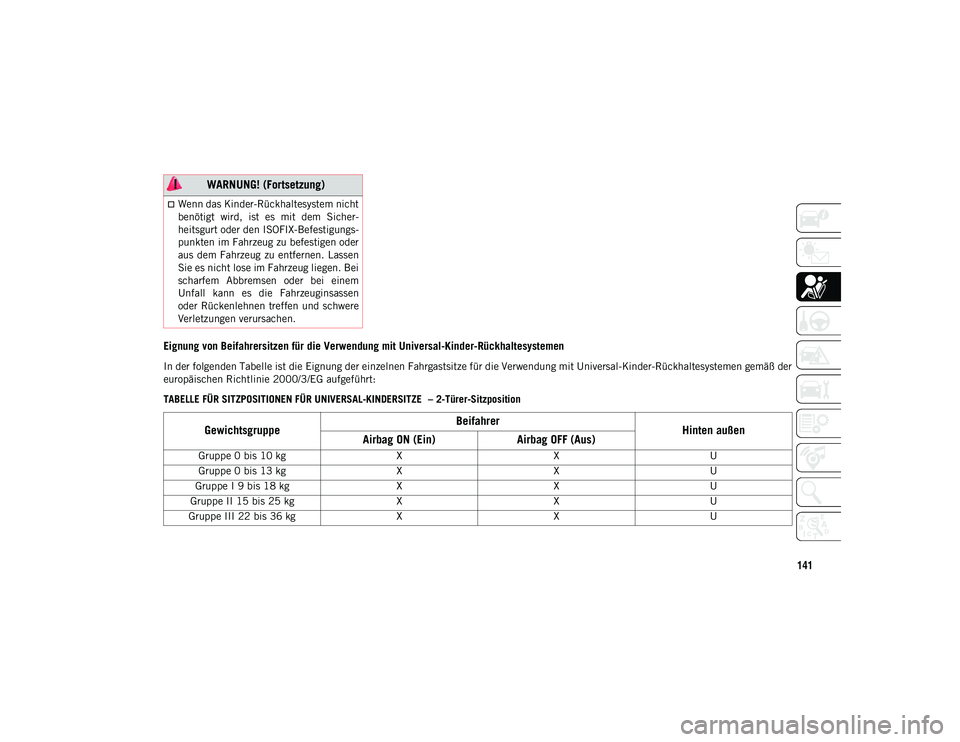

Eignung von Beifahrersitzen für die Verwendung mit Universal-Kinder-Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der einzelnen Fahrgastsitze für die Verwendung mit Universal-Kinder-Rückhaltesystemen gemäß der
europäischen Richtlinie 2000/3/EG aufgeführt:
TABELLE FÜR SITZPOSITIONEN FÜR UNIVERSAL-KINDERSITZE – 2-Türer-Sitzposition
Wenn das Kinder-Rückhaltesystem nicht
benötigt wird, ist es mit dem Sicher-
heitsgurt oder den ISOFIX-Befestigungs-
punkten im Fahrzeug zu befestigen oder
aus dem Fahrzeug zu entfernen. Lassen
Sie es nicht lose im Fahrzeug liegen. Bei
scharfem Abbremsen oder bei einem
Unfall kann es die Fahrzeuginsassen
oder Rückenlehnen treffen und schwere
Verletzungen verursachen.
WARNUNG! (Fortsetzung)
Gewichtsgruppe Beifahrer
Hinten außen
Airbag ON (Ein) Airbag OFF (Aus)
Gruppe 0 bis 10 kg XXU
Gruppe 0 bis 13 kg XXU
Gruppe I 9 bis 18 kg XXU
Gruppe II 15 bis 25 kg XXU
Gruppe III 22 bis 36 kg XXU
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 141

SICHERHEIT
142

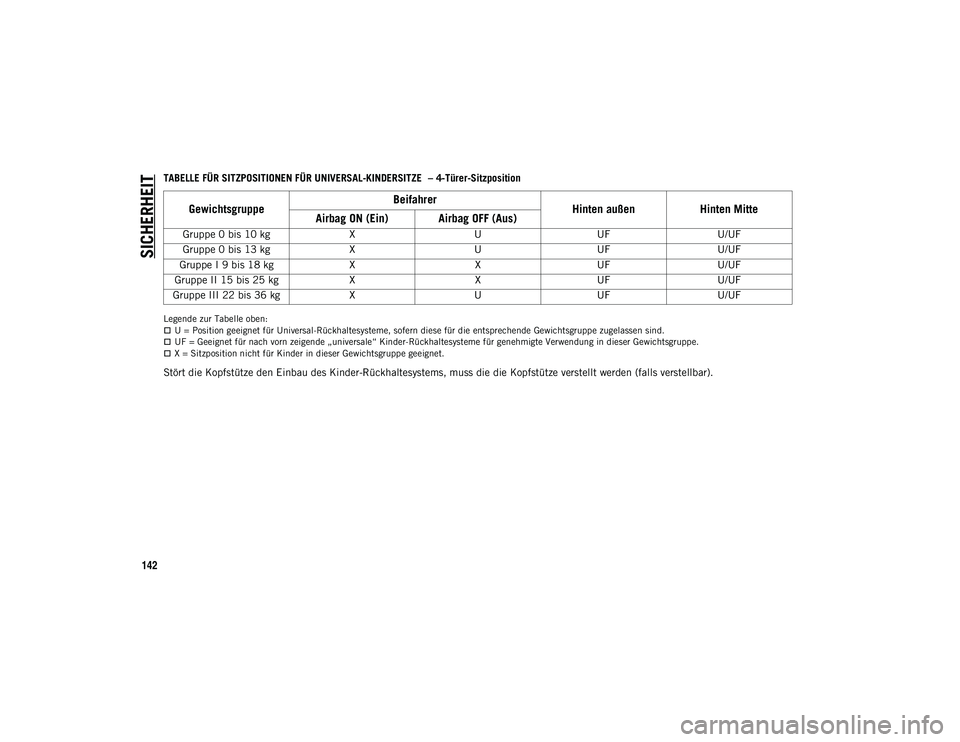

TABELLE FÜR SITZPOSITIONEN FÜR UNIVERSAL-KINDERSITZE – 4-Türer-Sitzposition
Legende zur Tabelle oben:U = Position geeignet für Universal-Rückhaltesysteme, sofern diese für die entsprechende Gewichtsgruppe zugelassen sind.UF = Geeignet für nach vorn zeigende „universale“ Kinder-Rückhaltesysteme für genehmigte Verwendung in dieser Gewichtsgruppe.X = Sitzposition nicht für Kinder in dieser Gewichtsgruppe geeignet.
Stört die Kopfstütze den Einbau des Kinder-Rückhaltesystems, muss die die Kopfstütze verstellt werden (falls verstellbar).
Gewichtsgruppe Beifahrer
Hinten außenHinten Mitte
Airbag ON (Ein) Airbag OFF (Aus)
Gruppe 0 bis 10 kg XUUFU/UF
Gruppe 0 bis 13 kg XUUFU/UF
Gruppe I 9 bis 18 kg XXUFU/UF
Gruppe II 15 bis 25 kg XXUFU/UF
Gruppe III 22 bis 36 kg XUUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 142

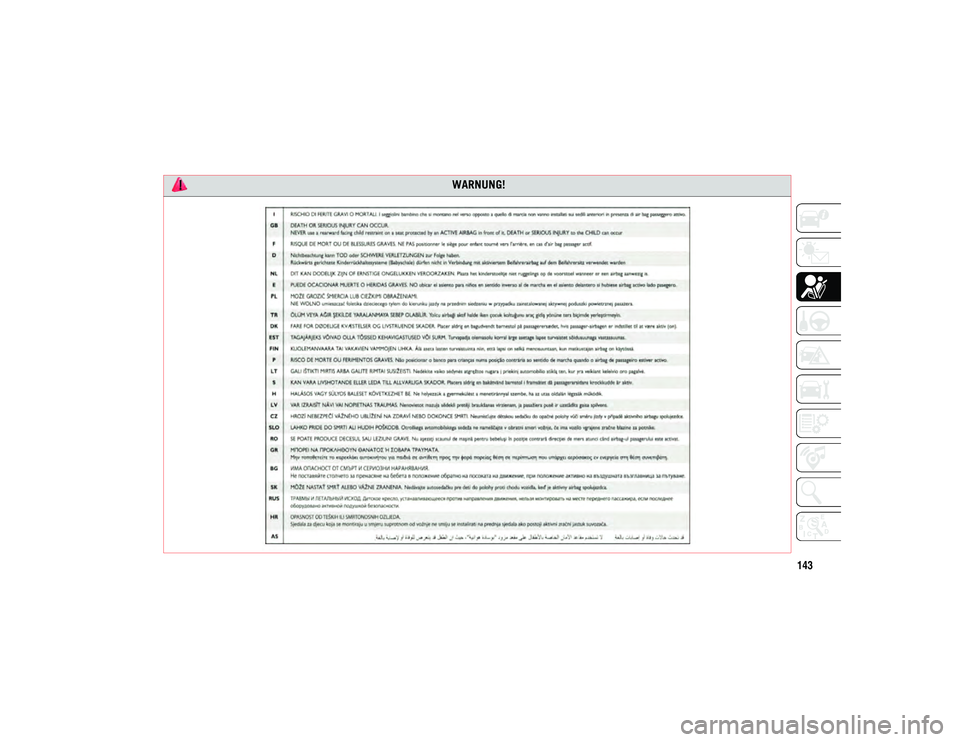

143 WARNUNG!
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 143

SICHERHEIT

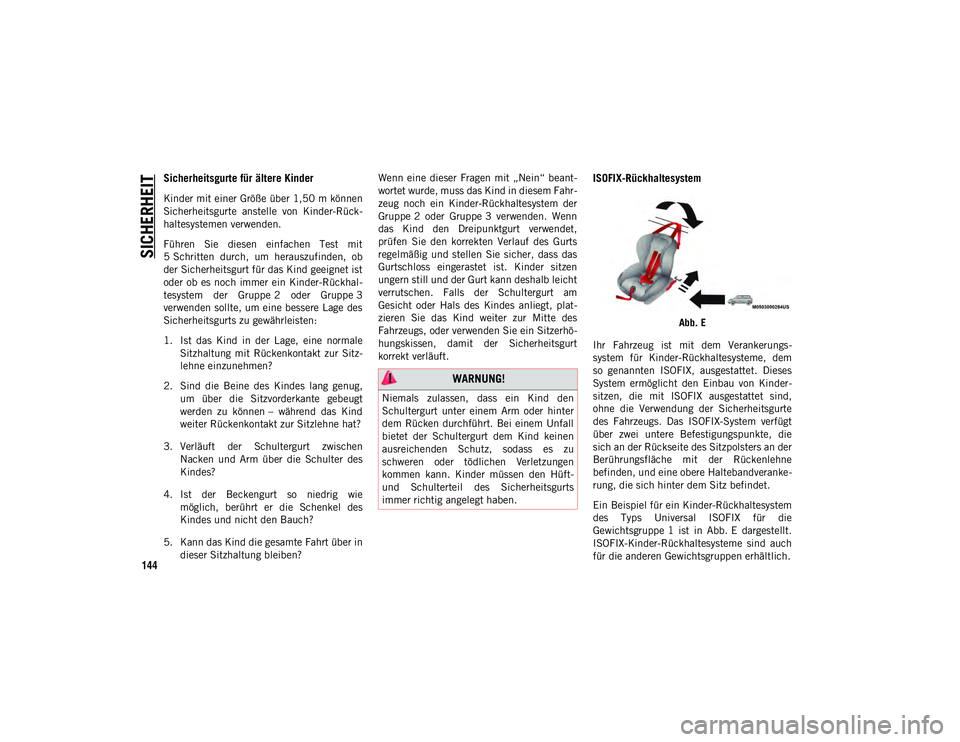

144
Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-Rück-
haltesystemen verwenden.
Führen Sie diesen einfachen Test mit
5 Schritten durch, um herauszufinden, ob
der Sicherheitsgurt für das Kind geeignet ist
oder ob es noch immer ein Kinder-Rückhal-
tesystem der Gruppe 2 oder Gruppe 3
verwenden sollte, um eine bessere Lage des
Sicherheitsgurts zu gewährleisten:
1. Ist das Kind in der Lage, eine normaleSitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug, um über die Sitzvorderkante gebeugt
werden zu können – während das Kind
weiter Rückenkontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Nacken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich, berührt er die Schenkel des
Kindes und nicht den Bauch?
5. Kann das Kind die gesamte Fahrt über in dieser Sitzhaltung bleiben? Wenn eine dieser Fragen mit „Nein“ beant-
wortet wurde, muss das Kind in diesem Fahr-
zeug noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn
das Kind den Dreipunktgurt verwendet,
prüfen Sie den korrekten Verlauf des Gurts
regelmäßig und stellen Sie sicher, dass das
Gurtschloss eingerastet ist. Kinder sitzen
ungern still und der Gurt kann deshalb leicht
verrutschen. Falls der Schultergurt am
Gesicht oder Hals des Kindes anliegt, plat-
zieren Sie das Kind weiter zur Mitte des
Fahrzeugs, oder verwenden Sie ein Sitzerhö-
hungskissen, damit der Sicherheitsgurt
korrekt verläuft.
ISOFIX-Rückhaltesystem
Abb. E
Ihr Fahrzeug ist mit dem Verankerungs-
system für Kinder-Rückhaltesysteme, dem
so genannten ISOFIX, ausgestattet. Dieses
System ermöglicht den Einbau von Kinder-
sitzen, die mit ISOFIX ausgestattet sind,
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs. Das ISOFIX-System verfügt
über zwei untere Befestigungspunkte, die
sich an der Rückseite des Sitzpolsters an der
Berührungsfläche mit der Rückenlehne
befinden, und eine obere Haltebandveranke-
rung, die sich hinter dem Sitz befindet.
Ein Beispiel für ein Kinder-Rückhaltesystem
des Typs Universal ISOFIX für die
Gewichtsgruppe 1 ist in Abb. E dargestellt.
ISOFIX-Kinder-Rückhaltesysteme sind auch
für die anderen Gewichtsgruppen erhältlich.
WARNUNG!
Niemals zulassen, dass ein Kind den
Schultergurt unter einem Arm oder hinter
dem Rücken durchführt. Bei einem Unfall
bietet der Schultergurt dem Kind keinen
ausreichenden Schutz, sodass es zu
schweren oder tödlichen Verletzungen
kommen kann. Kinder müssen den Hüft-
und Schulterteil des Sicherheitsgurts
immer richtig angelegt haben.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 144

145

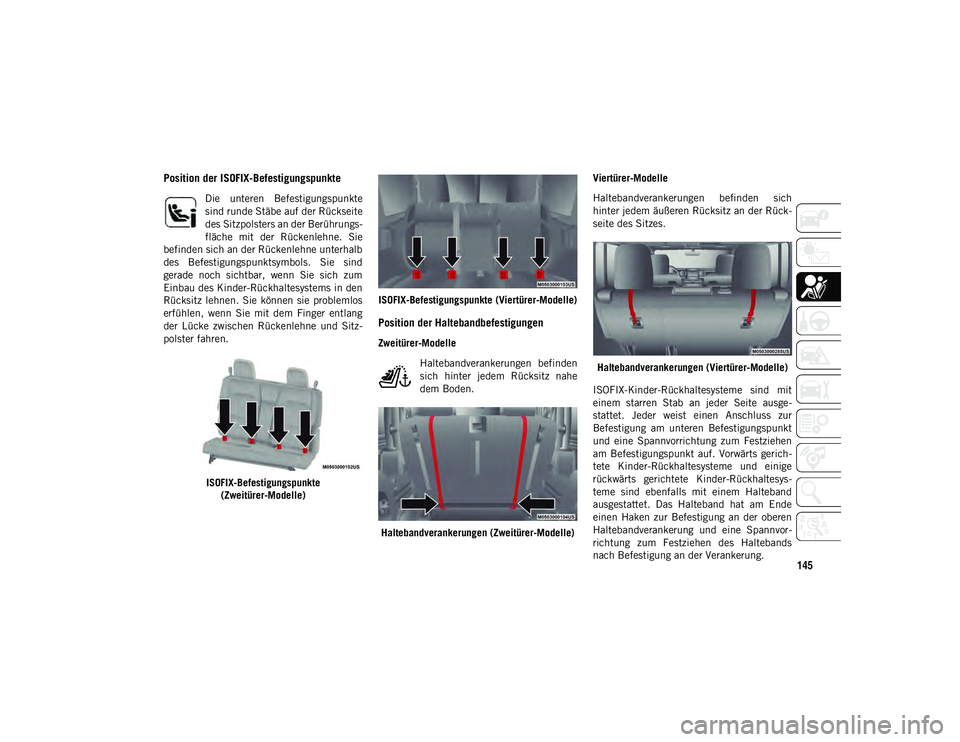

Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte
sind runde Stäbe auf der Rückseite
des Sitzpolsters an der Berührungs-
fläche mit der Rückenlehne. Sie
befinden sich an der Rückenlehne unterhalb
des Befestigungspunktsymbols. Sie sind
gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren.
ISOFIX-Befestigungspunkte (Zweitürer-Modelle) ISOFIX-Befestigungspunkte (Viertürer-Modelle)
Position der Haltebandbefestigungen
Zweitürer-Modelle
Haltebandverankerungen befinden
sich hinter jedem Rücksitz nahe
dem Boden.
Haltebandverankerungen (Zweitürer-Modelle) Viertürer-Modelle
Haltebandverankerungen befinden sich
hinter jedem äußeren Rücksitz an der Rück-
seite des Sitzes.
Haltebandverankerungen (Viertürer-Modelle)
ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausge-
stattet. Jeder weist einen Anschluss zur
Befestigung am unteren Befestigungspunkt
und eine Spannvorrichtung zum Festziehen
am Befestigungspunkt auf. Vorwärts gerich-
tete Kinder-Rückhaltesysteme und einige
rückwärts gerichtete Kinder-Rückhaltesys-
teme sind ebenfalls mit einem Halteband
ausgestattet. Das Halteband hat am Ende
einen Haken zur Befestigung an der oberen
Haltebandverankerung und eine Spannvor-
richtung zum Festziehen des Haltebands
nach Befestigung an der Verankerung.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 145

SICHERHEIT

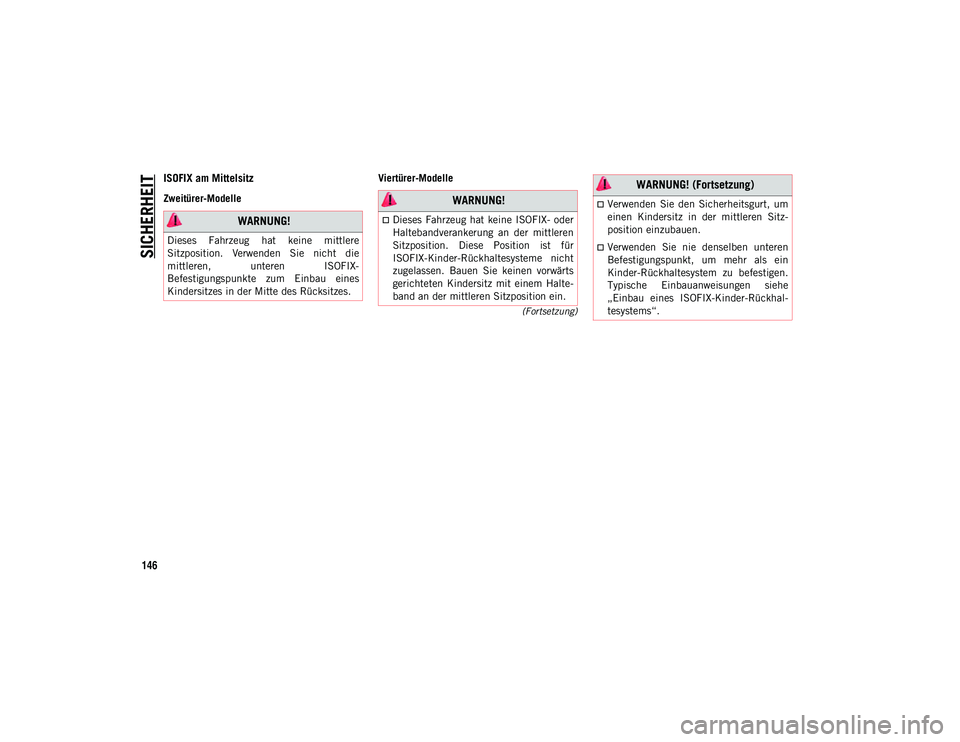

146
(Fortsetzung)
ISOFIX am Mittelsitz
Zweitürer-ModelleViertürer-Modelle
WARNUNG!
Dieses Fahrzeug hat keine mittlere
Sitzposition. Verwenden Sie nicht die
mittleren, unteren ISOFIX-
Befestigungspunkte zum Einbau eines
Kindersitzes in der Mitte des Rücksitzes.
WARNUNG!
Dieses Fahrzeug hat keine ISOFIX- oder
Haltebandverankerung an der mittleren
Sitzposition. Diese Position ist für
ISOFIX-Kinder-Rückhaltesysteme nicht
zugelassen. Bauen Sie keinen vorwärts
gerichteten Kindersitz mit einem Halte-
band an der mittleren Sitzposition ein.
Verwenden Sie den Sicherheitsgurt, um
einen Kindersitz in der mittleren Sitz-
position einzubauen.
Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-Rückhal-
tesystems“.
WARNUNG! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 146

147

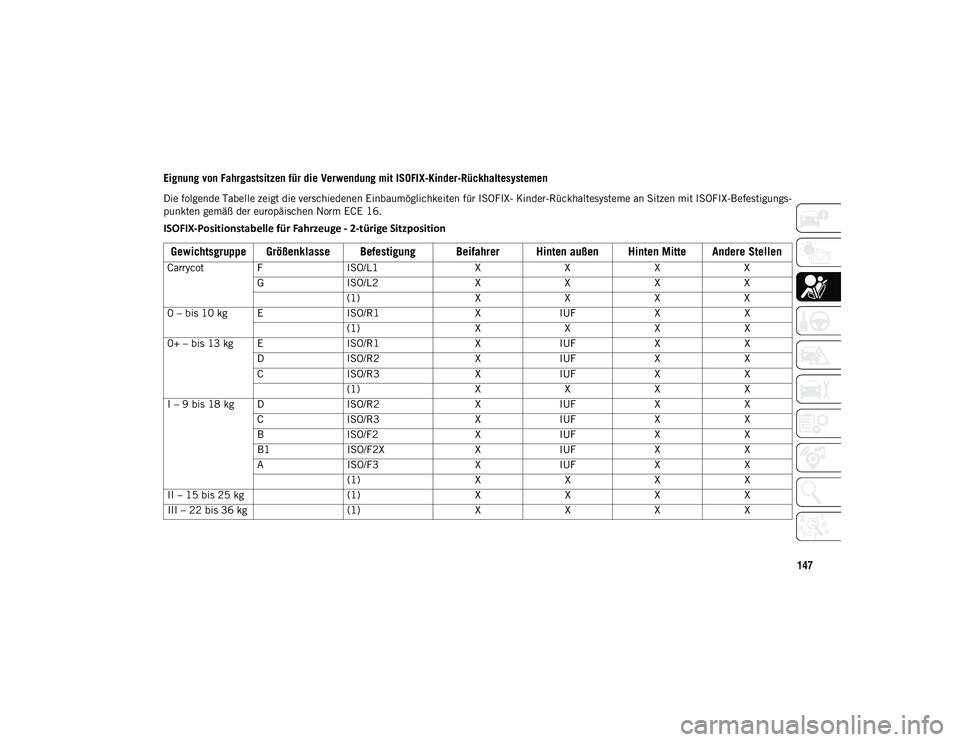

Eignung von Fahrgastsitzen für die Verwendung mit ISOFIX-Kinder-Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen Einbaumöglichkeiten für ISOFIX- Kinder-Rückhaltesysteme an Sitzen mit ISOFIX-Befestigungs-
punkten gemäß der europäischen Norm ECE 16.
ISOFIX-Positionstabelle für Fahrzeuge - 2-türige SitzpositionGewichtsgruppe Größenklasse Befestigung Beifahrer Hinten außen Hinten Mitte Andere Stellen
Carrycot FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – bis 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ – bis 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – 9 bis 18 kg D ISO/R2XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – 15 bis 25 kg (1)XXXX
III – 22 bis 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 147

SICHERHEIT
148
Legende zur Tabelle oben
(1) = Für das Kinder-Rückhaltesystem (CRS), das nicht die ISO/XX-Größenklassenkennung (A bis G) trägt, für die entsprechende Gewichtsgruppe, gibt der Auto-
hersteller die fahrzeugspezifischen ISOFIX-Kinder-Rückhaltesysteme an, die für jede Position empfohlen werden.
IUF = Geeignet für vorwärtsgerichtete Universal-ISOFIX-Kinder-Rückhaltesysteme, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.IL = Geeignet für bestimmte ISOFIX-Kinder-Rückhaltesysteme (CRS) aus der beigefügten Liste. Diese ISOFIX-Kinder-Rückhaltesysteme (CRS) gehören zu
den Kategorien „Besonderes Fahrzeug“, „begrenzt“ oder „halb-universal“.
X = ISOFIX-Position, die für ISOFIX-Kinder-Rückhaltesysteme in dieser Gewichtsklasse und/oder Größenklasse nicht geeignet ist.

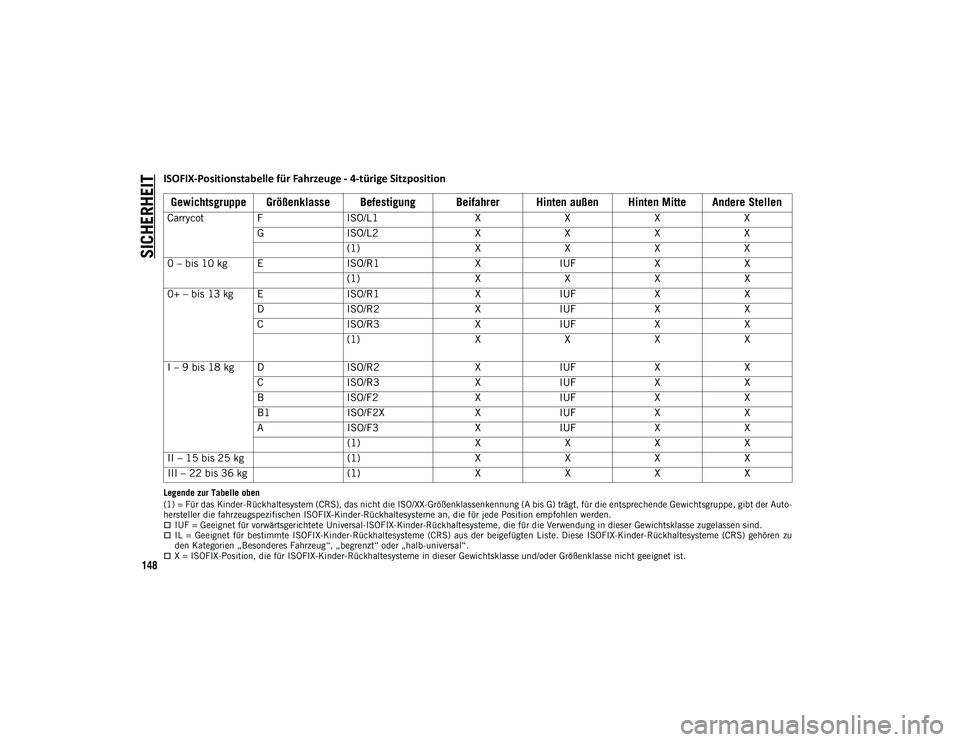

ISOFIX-Positionstabelle für Fahrzeuge - 4-türige SitzpositionGewichtsgruppe Größenklasse Befestigung Beifahrer Hinten außen Hinten Mitte Andere Stellen
Carrycot FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – bis 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ – bis 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXX
X
I – 9 bis 18 kg D ISO/R2XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – 15 bis 25 kg (1)XXXX
III – 22 bis 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 148
