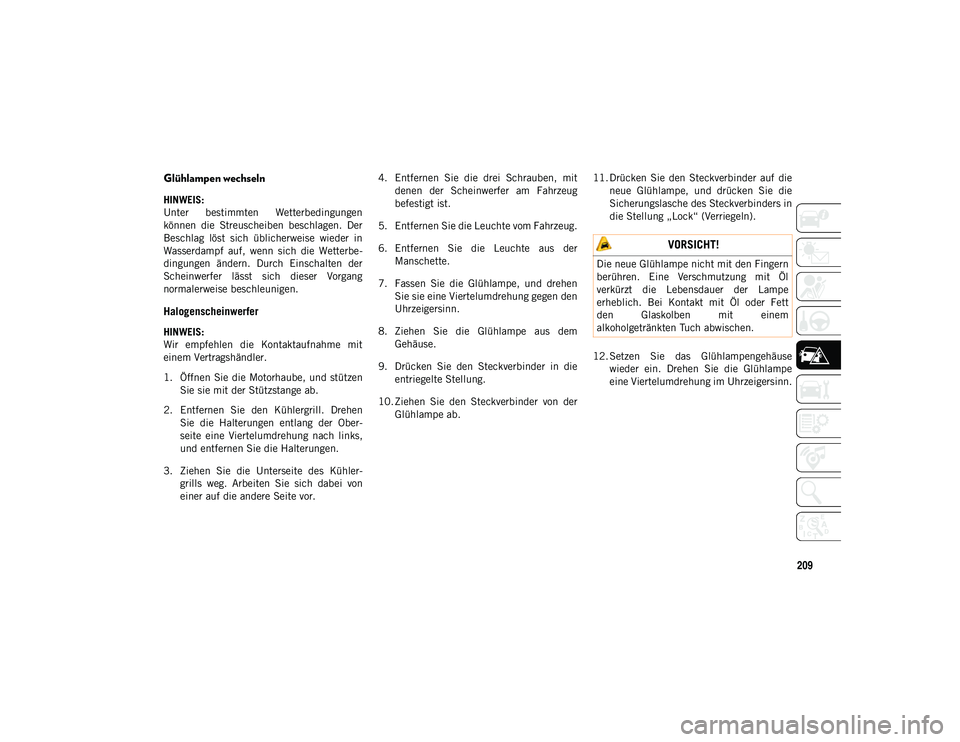

Glühlampen wechseln
HINWEIS:
Unter bestimmten Wetterbedingungen
können die Streuscheiben beschlagen. Der
Beschlag löst sich üblicherweise wieder in
Wasserdampf auf, wenn sich die Wetterbe-
dingungen ändern. Durch Einschalten der
Scheinwerfer lässt sich dieser Vorgang
normalerweise beschleunigen.
Halogenscheinwerfer
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Öffnen Sie die Motorhaube, und stützenSie sie mit der Stützstange ab.
2. Entfernen Sie den Kühlergrill. Drehen Sie die Halterungen entlang der Ober-
seite eine Viertelumdrehung nach links,
und entfernen Sie die Halterungen.
3. Ziehen Sie die Unterseite des Kühler- grills weg. Arbeiten Sie sich dabei von
einer auf die andere Seite vor. 4. Entfernen Sie die drei Schrauben, mit
denen der Scheinwerfer am Fahrzeug
befestigt ist.
5. Entfernen Sie die Leuchte vom Fahrzeug.
6. Entfernen Sie die Leuchte aus der Manschette.
7. Fassen Sie die Glühlampe, und drehen Sie sie eine Viertelumdrehung gegen den
Uhrzeigersinn.
8. Ziehen Sie die Glühlampe aus dem Gehäuse.
9. Drücken Sie den Steckverbinder in die entriegelte Stellung.
10. Ziehen Sie den Steckverbinder von der Glühlampe ab. 11. Drücken Sie den Steckverbinder auf die
neue Glühlampe, und drücken Sie die
Sicherungslasche des Steckverbinders in
die Stellung „Lock“ (Verriegeln).
12. Setzen Sie das Glühlampengehäuse wieder ein. Drehen Sie die Glühlampe
eine Viertelumdrehung im Uhrzeigersinn.
VORSICHT!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl
verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett
den Glaskolben mit einem
alkoholgetränkten Tuch abwischen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 209
Page 212 of 366

PANNENHILFE
210

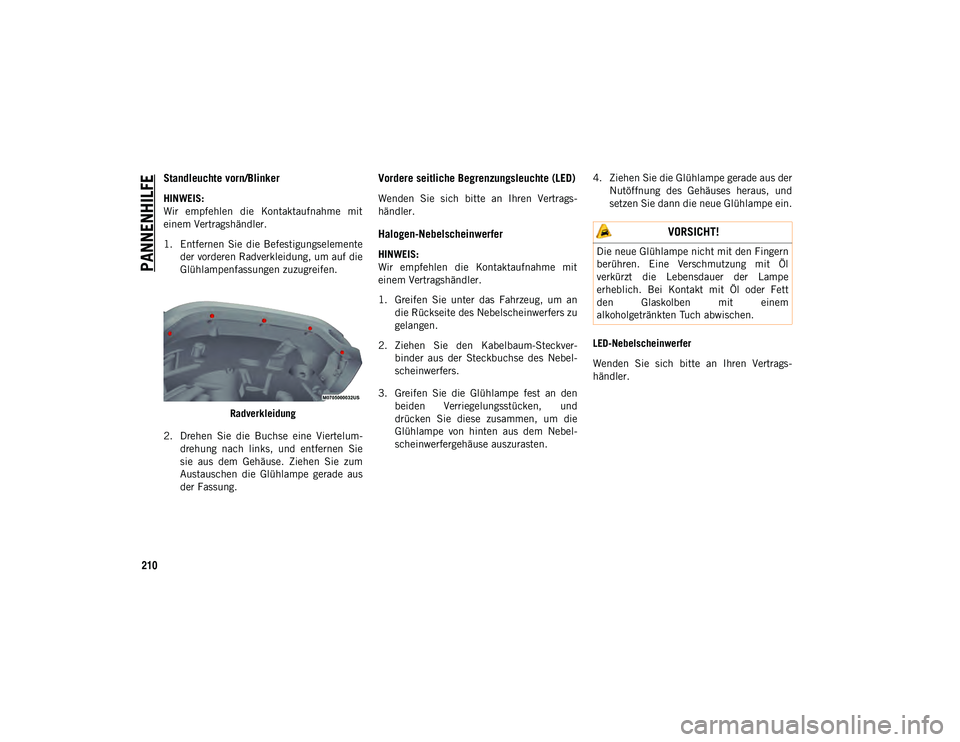

Standleuchte vorn/Blinker
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Entfernen Sie die Befestigungselementeder vorderen Radverkleidung, um auf die
Glühlampenfassungen zuzugreifen.
Radverkleidung
2. Drehen Sie die Buchse eine Viertelum- drehung nach links, und entfernen Sie
sie aus dem Gehäuse. Ziehen Sie zum
Austauschen die Glühlampe gerade aus
der Fassung.
Vordere seitliche Begrenzungsleuchte (LED)
Wenden Sie sich bitte an Ihren Vertrags-
händler.
Halogen-Nebelscheinwerfer
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Greifen Sie unter das Fahrzeug, um andie Rückseite des Nebelscheinwerfers zu
gelangen.
2. Ziehen Sie den Kabelbaum-Steckver- binder aus der Steckbuchse des Nebel-
scheinwerfers.
3. Greifen Sie die Glühlampe fest an den beiden Verriegelungsstücken, und
drücken Sie diese zusammen, um die
Glühlampe von hinten aus dem Nebel-
scheinwerfergehäuse auszurasten. 4. Ziehen Sie die Glühlampe gerade aus der
Nutöffnung des Gehäuses heraus, und
setzen Sie dann die neue Glühlampe ein.
LED-Nebelscheinwerfer
Wenden Sie sich bitte an Ihren Vertrags-
händler.
VORSICHT!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl
verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett
den Glaskolben mit einem
alkoholgetränkten Tuch abwischen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 210
Page 213 of 366

211

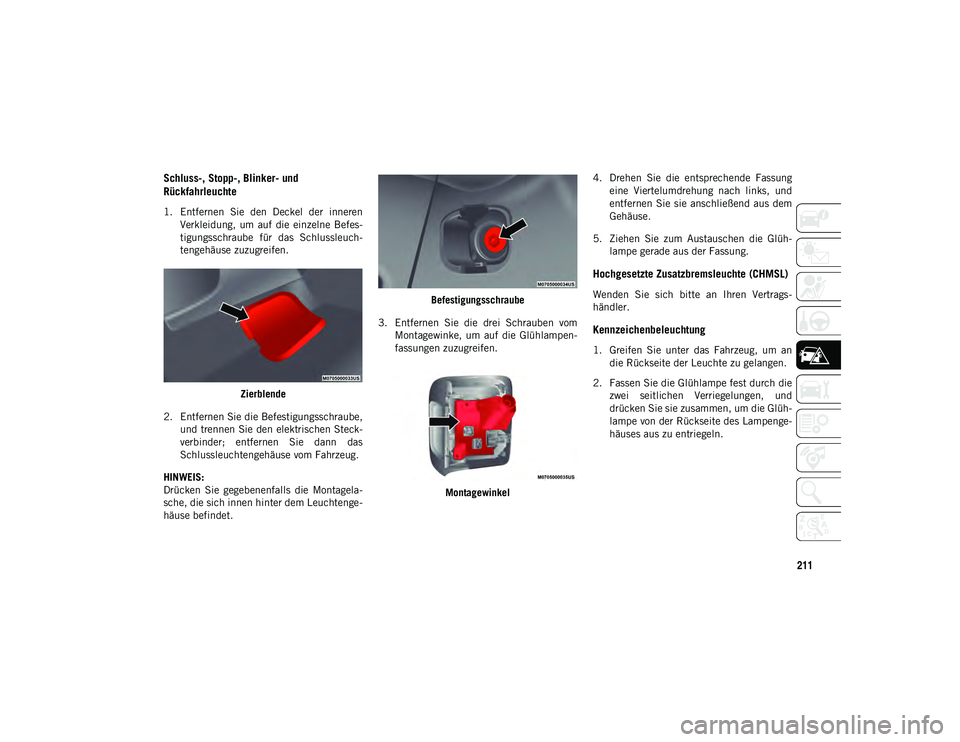

Schluss-, Stopp-, Blinker- und
Rückfahrleuchte
1. Entfernen Sie den Deckel der innerenVerkleidung, um auf die einzelne Befes-
tigungsschraube für das Schlussleuch-
tengehäuse zuzugreifen.
Zierblende
2. Entfernen Sie die Befestigungsschraube, und trennen Sie den elektrischen Steck-
verbinder; entfernen Sie dann das
Schlussleuchtengehäuse vom Fahrzeug.
HINWEIS:
Drücken Sie gegebenenfalls die Montagela-
sche, die sich innen hinter dem Leuchtenge-
häuse befindet. Befestigungsschraube
3. Entfernen Sie die drei Schrauben vom Montagewinke, um auf die Glühlampen-
fassungen zuzugreifen.
Montagewinkel 4. Drehen Sie die entsprechende Fassung
eine Viertelumdrehung nach links, und
entfernen Sie sie anschließend aus dem
Gehäuse.
5. Ziehen Sie zum Austauschen die Glüh- lampe gerade aus der Fassung.
Hochgesetzte Zusatzbremsleuchte (CHMSL)
Wenden Sie sich bitte an Ihren Vertrags-
händler.
Kennzeichenbeleuchtung
1. Greifen Sie unter das Fahrzeug, um andie Rückseite der Leuchte zu gelangen.
2. Fassen Sie die Glühlampe fest durch die zwei seitlichen Verriegelungen, und
drücken Sie sie zusammen, um die Glüh-
lampe von der Rückseite des Lampenge-
häuses aus zu entriegeln.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 211
Page 214 of 366

PANNENHILFE
212
(Fortsetzung)

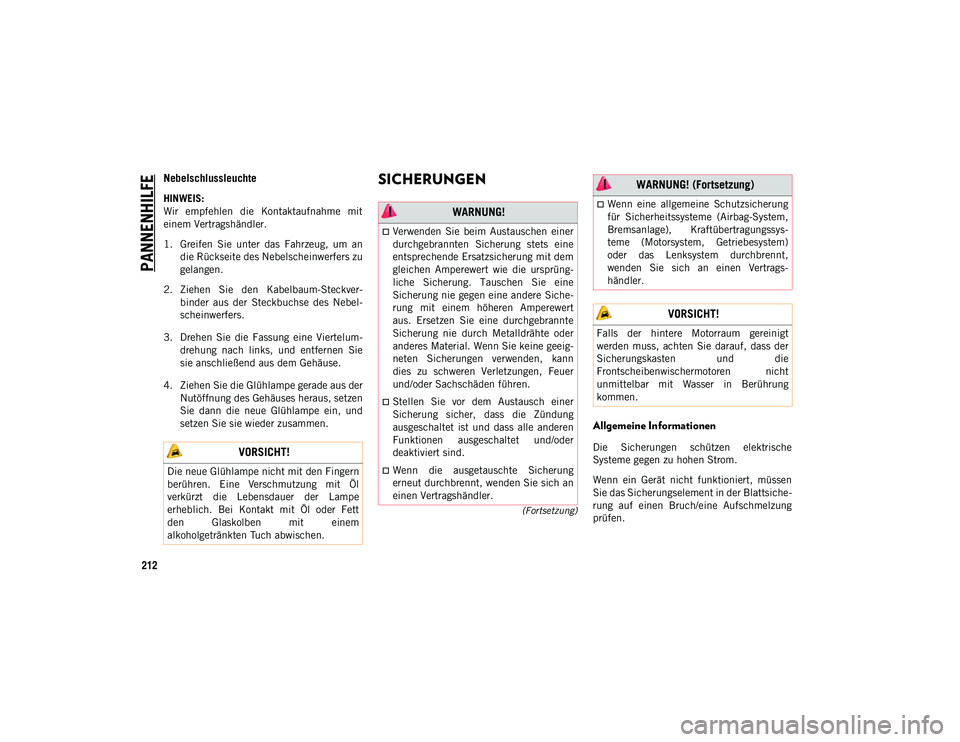

Nebelschlussleuchte
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Greifen Sie unter das Fahrzeug, um andie Rückseite des Nebelscheinwerfers zu
gelangen.
2. Ziehen Sie den Kabelbaum-Steckver- binder aus der Steckbuchse des Nebel-
scheinwerfers.
3. Drehen Sie die Fassung eine Viertelum- drehung nach links, und entfernen Sie
sie anschließend aus dem Gehäuse.
4. Ziehen Sie die Glühlampe gerade aus der Nutöffnung des Gehäuses heraus, setzen
Sie dann die neue Glühlampe ein, und
setzen Sie sie wieder zusammen.
SICHERUNGEN
Allgemeine Informationen
Die Sicherungen schützen elektrische
Systeme gegen zu hohen Strom.
Wenn ein Gerät nicht funktioniert, müssen
Sie das Sicherungselement in der Blattsiche-
rung auf einen Bruch/eine Aufschmelzung
prüfen. VORSICHT!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl
verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett
den Glaskolben mit einem
alkoholgetränkten Tuch abwischen.
WARNUNG!
Verwenden Sie beim Austauschen einer
durchgebrannten Sicherung stets eine
entsprechende Ersatzsicherung mit dem
gleichen Amperewert wie die ursprüng-
liche Sicherung. Tauschen Sie eine
Sicherung nie gegen eine andere Siche-
rung mit einem höheren Amperewert
aus. Ersetzen Sie eine durchgebrannte
Sicherung nie durch Metalldrähte oder
anderes Material. Wenn Sie keine geeig-
neten Sicherungen verwenden, kann
dies zu schweren Verletzungen, Feuer
und/oder Sachschäden führen.
Stellen Sie vor dem Austausch einer
Sicherung sicher, dass die Zündung
ausgeschaltet ist und dass alle anderen
Funktionen ausgeschaltet und/oder
deaktiviert sind.
Wenn die ausgetauschte Sicherung
erneut durchbrennt, wenden Sie sich an
einen Vertragshändler.
Wenn eine allgemeine Schutzsicherung
für Sicherheitssysteme (Airbag-System,
Bremsanlage), Kraftübertragungssys-
teme (Motorsystem, Getriebesystem)
oder das Lenksystem durchbrennt,
wenden Sie sich an einen Vertrags-
händler.
VORSICHT!
Falls der hintere Motorraum gereinigt
werden muss, achten Sie darauf, dass der
Sicherungskasten und die
Frontscheibenwischermotoren nicht
unmittelbar mit Wasser in Berührung
kommen.
WARNUNG! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 212
Page 215 of 366

213
Denken Sie auch daran, dass durch eine
Verwendung von Steckdosen bei abge-
stelltem Motor über einen längeren Zeitraum
die Batterie im Fahrzeug entladen werden

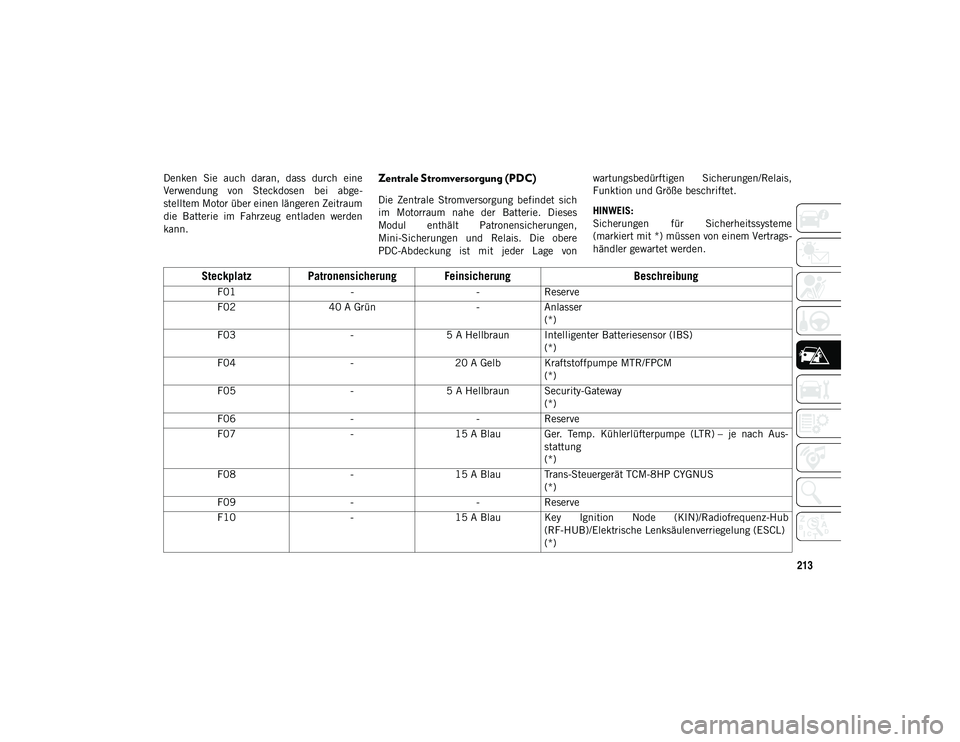

kann.Zentrale Stromversorgung (PDC)
Die Zentrale Stromversorgung befindet sich
im Motorraum nahe der Batterie. Dieses
Modul enthält Patronensicherungen,
Mini-Sicherungen und Relais. Die obere
PDC-Abdeckung ist mit jeder Lage vonwartungsbedürftigen Sicherungen/Relais,
Funktion und Größe beschriftet.
HINWEIS:
Sicherungen für Sicherheitssysteme
(markiert mit *) müssen von einem Vertrags-
händler gewartet werden.
Steckplatz Patronensicherung Feinsicherung
Beschreibung
F01--Reserve
F02 40 A Grün -Anlasser
(*)
F03 -5 A Hellbraun Intelligenter Batteriesensor (IBS)
(*)
F04 -20 A Gelb Kraftstoffpumpe MTR/FPCM
(*)
F05 -5 A Hellbraun Security-Gateway
(*)
F06 --Reserve
F07 -15 A Blau Ger. Temp. Kühlerlüfterpumpe (LTR) – je nach Aus-
stattung
(*)
F08 -15 A Blau Trans-Steuergerät TCM-8HP CYGNUS
(*)
F09 --Reserve
F10 -15 A Blau Key Ignition Node (KIN)/Radiofrequenz-Hub
(RF-HUB)/Elektrische Lenksäulenverriegelung (ESCL)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 213
Page 216 of 366

PANNENHILFE
214

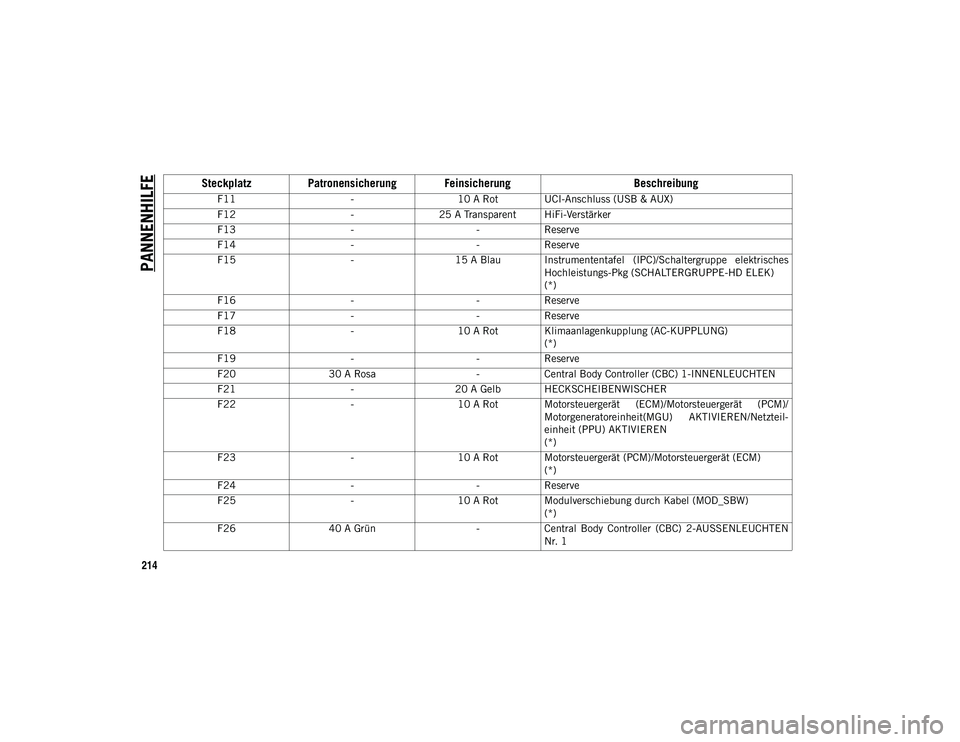

F11-10 A Rot UCI-Anschluss (USB & AUX)
F12 -25 A Transparent HiFi-Verstärker
F13 --Reserve
F14 --Reserve
F15 -15 A Blau Instrumententafel (IPC)/Schaltergruppe elektrisches
Hochleistungs-Pkg (SCHALTERGRUPPE-HD ELEK)
(*)
F16 --Reserve
F17 --Reserve
F18 -10 A Rot Klimaanlagenkupplung (AC-KUPPLUNG)
(*)
F19 --Reserve
F20 30 A Rosa -Central Body Controller (CBC) 1-INNENLEUCHTEN
F21 -20 A Gelb HECKSCHEIBENWISCHER
F22 -10 A Rot Motorsteuergerät (ECM)/Motorsteuergerät (PCM)/
Motorgeneratoreinheit(MGU) AKTIVIEREN/Netzteil-
einheit (PPU) AKTIVIEREN
(*)
F23 -10 A Rot Motorsteuergerät (PCM)/Motorsteuergerät (ECM)
(*)
F24 --Reserve
F25 -10 A Rot Modulverschiebung durch Kabel (MOD_SBW)
(*)
F26 40 A Grün -Central Body Controller (CBC) 2-AUSSENLEUCHTEN
Nr. 1
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 214
Page 217 of 366

215

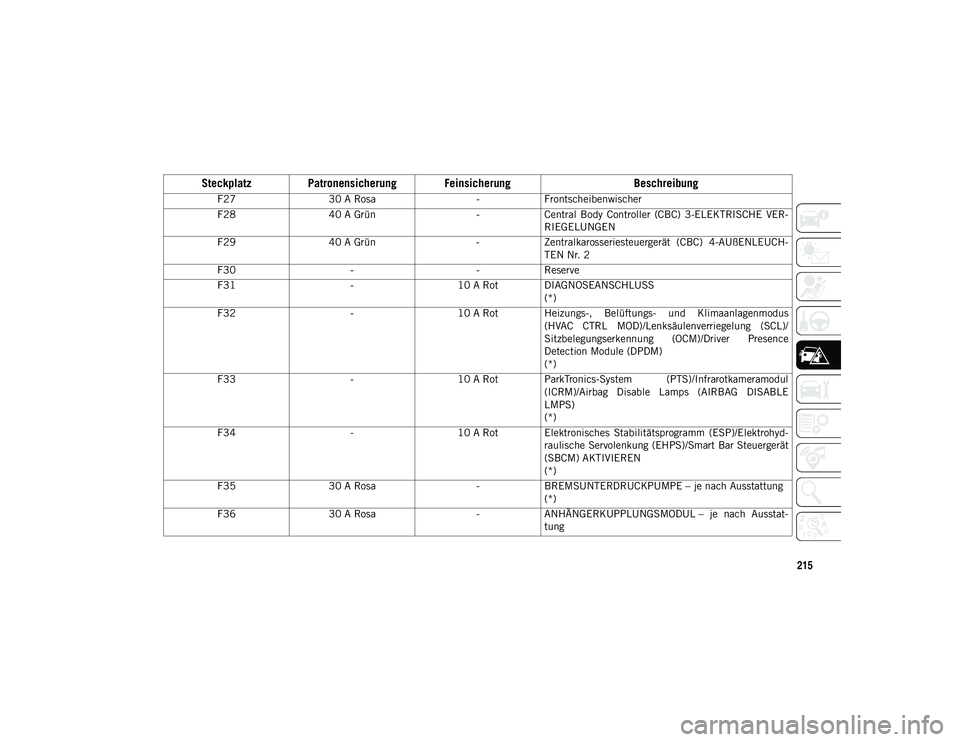

F2730 A Rosa -Frontscheibenwischer
F28 40 A Grün -Central Body Controller (CBC) 3-ELEKTRISCHE VER-
RIEGELUNGEN
F29 40 A Grün -Zentralkarosseriesteuergerät (CBC) 4-AUßENLEUCH-
TEN Nr. 2
F30 --Reserve
F31 -10 A Rot DIAGNOSEANSCHLUSS
(*)
F32 -10 A Rot Heizungs-, Belüftungs- und Klimaanlagenmodus
(HVAC CTRL MOD)/Lenksäulenverriegelung (SCL)/
Sitzbelegungserkennung (OCM)/Driver Presence
Detection Module (DPDM)
(*)
F33 -10 A Rot ParkTronics-System (PTS)/Infrarotkameramodul
(ICRM)/Airbag Disable Lamps (AIRBAG DISABLE
LMPS)
(*)
F34 -10 A Rot Elektronisches Stabilitätsprogramm (ESP)/Elektrohyd-
raulische Servolenkung (EHPS)/Smart Bar Steuergerät
(SBCM) AKTIVIEREN
(*)
F35 30 A Rosa -BREMSUNTERDRUCKPUMPE – je nach Ausstattung
(*)
F36 30 A Rosa -ANHÄNGERKUPPLUNGSMODUL – je nach Ausstat-
tung
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 215
Page 218 of 366

PANNENHILFE
216

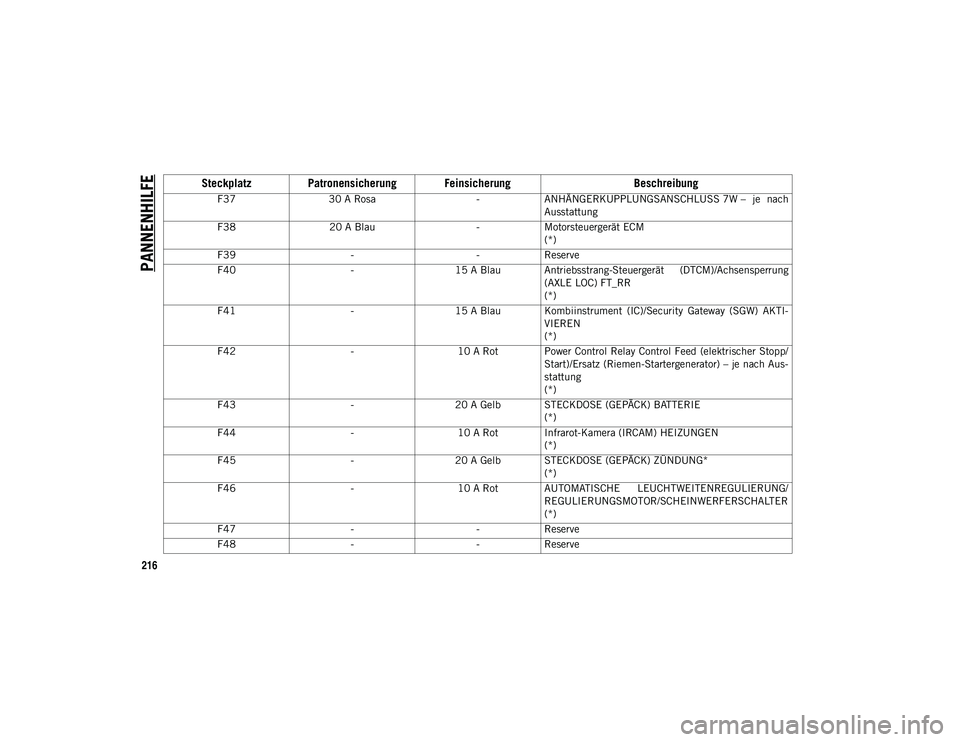

F3730 A Rosa -ANHÄNGERKUPPLUNGSANSCHLUSS 7W – je nach
Ausstattung
F38 20 A Blau -Motorsteuergerät ECM
(*)
F39 --Reserve
F40 -15 A Blau Antriebsstrang-Steuergerät (DTCM)/Achsensperrung
(AXLE LOC) FT_RR
(*)
F41 -15 A Blau Kombiinstrument (IC)/Security Gateway (SGW) AKTI-
VIEREN
(*)
F42 -10 A Rot Power Control Relay Control Feed (elektrischer Stopp/
Start)/Ersatz (Riemen-Startergenerator) – je nach Aus-
stattung
(*)
F43 -20 A Gelb STECKDOSE (GEPÄCK) BATTERIE
(*)
F44 -10 A Rot Infrarot-Kamera (IRCAM) HEIZUNGEN
(*)
F45 -20 A Gelb STECKDOSE (GEPÄCK) ZÜNDUNG*
(*)
F46 -10 A Rot AUTOMATISCHE LEUCHTWEITENREGULIERUNG/
REGULIERUNGSMOTOR/SCHEINWERFERSCHALTER
(*)
F47 --Reserve
F48 --Reserve
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 216
Page 219 of 366

217
F49-10 A Rot Rückhaltesysteme-Steuergerät ORC
(*)
F50 -10 A Rot HD-ACC – je nach Ausstattung
(*)
F51 -10 A Rot Digital-TV (DSRC)/USB/Innenspiegel (ISRVM)/Kom-
passmodul (CSGM)
F52 -20 A Gelb ZIGARETTENANZÜNDER
F53 --Reserve
F54 --Reserve
F55 --Reserve
F56 -10 A Rot INTERNER TEMP-SENSOR
F57 -20 A Gelb Sitzheizung vorne - Fahrersitz
F58 -20 A Gelb Sitzheizung vorne – Beifahrersitz
F59 --Reserve
F60 -15 A Blau Komfort-Lenkradmodul (CSWM) (BEHEITZTES LENK-
RAD)
F61 -10 A Rot Sensor für toten Winkel links (LBSS)/Sensor für toten
Winkel rechts (RSBS)
(*)
F62 --Reserve
F63 -10 A Rot Rückhaltesysteme-Steuergerät (ORC)
(*)
F64 --Reserve
F65 --Reserve
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 217
Page 220 of 366

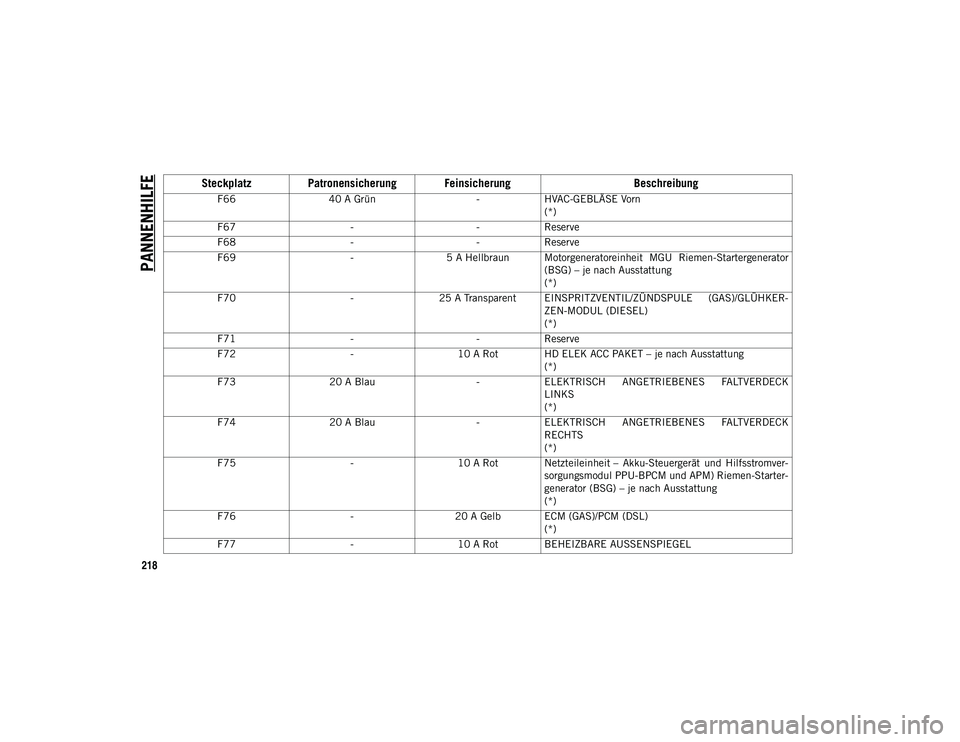

PANNENHILFE
218
F6640 A Grün -HVAC-GEBLÄSE Vorn
(*)
F67 --Reserve
F68 --Reserve
F69 -5 A Hellbraun Motorgeneratoreinheit MGU Riemen-Startergenerator
(BSG) – je nach Ausstattung
(*)
F70 -25 A Transparent EINSPRITZVENTIL/ZÜNDSPULE (GAS)/GLÜHKER-
ZEN-MODUL (DIESEL)
(*)
F71 --Reserve
F72 -10 A Rot HD ELEK ACC PAKET – je nach Ausstattung
(*)
F73 20 A Blau -ELEKTRISCH ANGETRIEBENES FALTVERDECK
LINKS
(*)
F74 20 A Blau -ELEKTRISCH ANGETRIEBENES FALTVERDECK
RECHTS
(*)
F75 -10 A Rot Netzteileinheit – Akku-Steuergerät und Hilfsstromver-
sorgungsmodul PPU-BPCM und APM) Riemen-Starter-
generator (BSG) – je nach Ausstattung
(*)
F76 -20 A Gelb ECM (GAS)/PCM (DSL)
(*)
F77 -10 A Rot BEHEIZBARE AUSSENSPIEGEL
Steckplatz Patronensicherung Feinsicherung Beschreibung
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 218
