JEEP WRANGLER 2DOORS 2021 Návod na použitie a údržbu (in Slovakian)

209

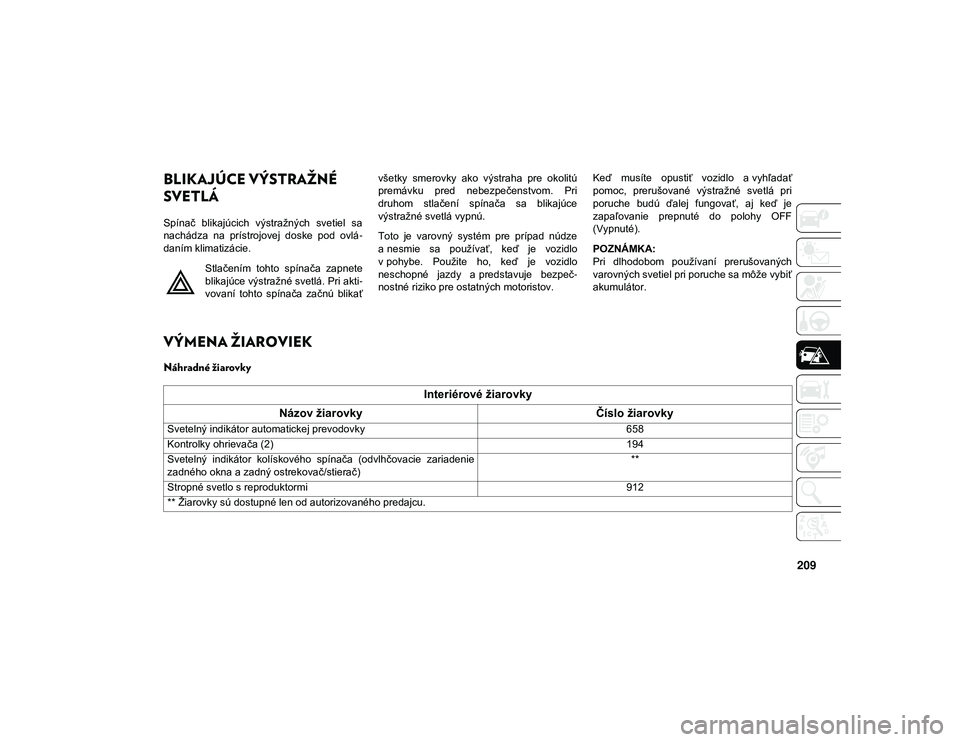

BLIKAJÚCE VÝSTRAŽNÉ
SVETLÁ
Spínač blikajúcich výstražných svetiel sa
nachádza na prístrojovej doske pod ovlá-
daním klimatizácie.
Stlačením tohto spínača zapnete
blikajúce výstražné svetlá. Pri akti -
vovaní tohto spínača začnú blikať všetky smerovky ako výstraha pre okolitú
premávku pred nebezpečenstvom. Pri
druhom stlačení spínača sa blikajúce
výstražné svetlá vypnú.
Toto je varovný systém pre prípad núdze
a nesmie sa používať, keď je vozidlo
v pohybe. Použite ho, keď je vozidlo
neschopné jazdy a predstavuje bezpeč
-
nostné riziko pre ostatných motoristov. Keď musíte opustiť vozidlo a vyhľadať
pomoc, prerušované výstražné svetlá pri
poruche budú ďalej fungovať, aj keď je
zapaľovanie prepnuté do polohy OFF
(Vypnuté).
POZNÁMKA:
Pri dlhodobom používaní prerušovaných
varovných svetiel pri poruche sa môže vybiť
akumulátor.
VÝMENA ŽIAROVIEK
Náhradné žiarovky
Interiérové žiarovky
Názov žiarovky Číslo žiarovky
Svetelný indikátor automatickej prevodovky 658
Kontrolky ohrievača (2) 194
Svetelný indikátor kolískového spínača (odvlhčovacie zariadenie
zadného okna a zadný ostrekovač/stierač) **
Stropné svetlo s reproduktormi 912
** Žiarovky sú dostupné len od autorizovaného predajcu.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 209

V PRÍPADE NÚDZE

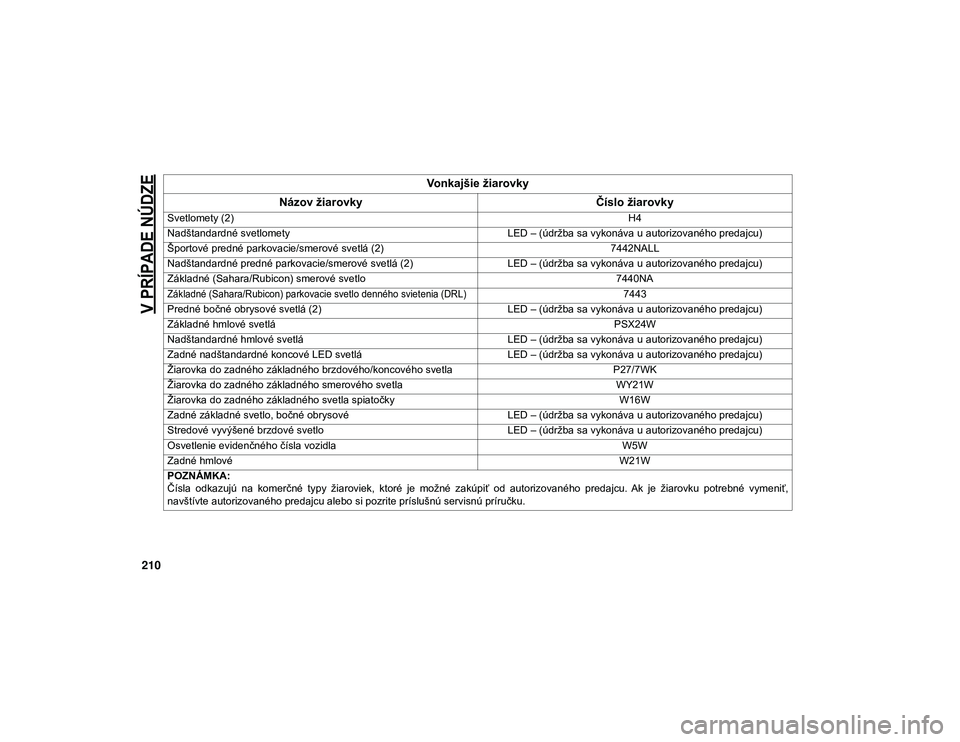

210Vonkajšie žiarovky
Názov žiarovky Číslo žiarovky
Svetlomety (2) H4
Nadštandardné svetlomety LED – (údržba sa vykonáva u autorizovaného predajcu)
Športové predné parkovacie/smerové svetlá (2) 7442NALL
Nadštandardné predné parkovacie/smerové svetlá (2) LED – (údržba sa vykonáva u autorizovaného predajcu)
Základné (Sahara/Rubicon) smerové svetlo 7440NA

Základné (Sahara/Rubicon) parkovacie svetlo denného svietenia (DRL)
7443
Predné bočné obrysové svetlá (2) LED – (údržba sa vykonáva u autorizovaného predajcu)
Základné hmlové svetlá PSX24W
Nadštandardné hmlové svetlá LED – (údržba sa vykonáva u autorizovaného predajcu)
Zadné nadštandardné koncové LED svetlá LED – (údržba sa vykonáva u autorizovaného predajcu)
Žiarovka do zadného základného brzdového/koncového svetla P27/7WK
Žiarovka do zadného základného smerového svetla WY21W
Žiarovka do zadného základného svetla spiatočky W16W
Zadné základné svetlo, bočné obrysové LED – (údržba sa vykonáva u autorizovaného predajcu)
Stredové vyvýšené brzdové svetlo LED – (údržba sa vykonáva u autorizovaného predajcu)
Osvetlenie evidenčného čísla vozidla W5W
Zadné hmlové W21W
POZNÁMKA:
Čísla odkazujú na komerčné typy žiaroviek, ktoré je možné zakúpiť od autorizovaného predajcu. Ak je žiarovku potrebné vymeniť,
navštívte autorizovaného predajcu alebo si pozrite príslušnú servisnú príručku.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 210

211

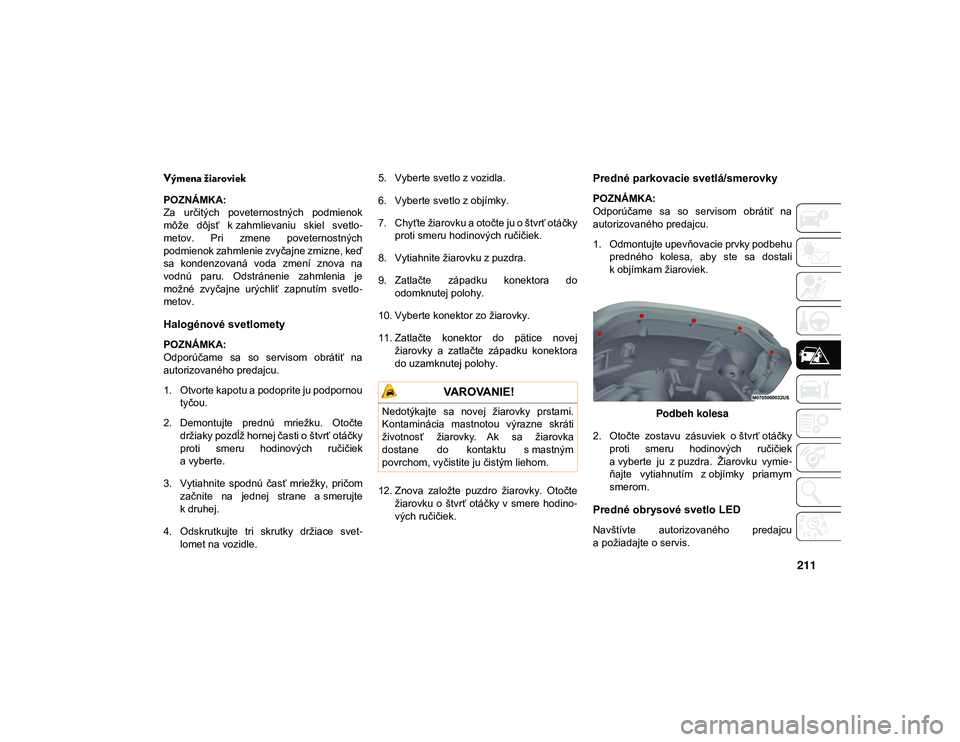

Výmena žiaroviek
POZNÁMKA:
Za určitých poveternostných podmienok
môže dôjsť k zahmlievaniu skiel svetlo-
metov. Pri zmene poveternostných
podmienok zahmlenie zvyčajne zmizne, keď
sa kondenzovaná voda zmení znova na
vodnú paru. Odstránenie zahmlenia je
možné zvyčajne urýchliť zapnutím svetlo -
metov.
Halogénové svetlomety
POZNÁMKA:
Odporúčame sa so servisom obrátiť na
autorizovaného predajcu.
1. Otvorte kapotu a podoprite ju podpornou tyčou.
2. Demontujte prednú mriežku. Otočte držiaky pozdĺž hornej časti o štvrť otáčky
proti smeru hodinových ručičiek
a vyberte.
3. Vytiahnite spodnú časť mriežky, pričom začnite na jednej strane a smerujte
k druhej.
4. Odskrutkujte tri skrutky držiace svet -
lomet na vozidle. 5. Vyberte svetlo z vozidla.
6. Vyberte svetlo z objímky.
7. Chyťte žiarovku a otočte ju o štvrť otáčky
proti smeru hodinových ručičiek.
8. Vytiahnite žiarovku z puzdra.
9. Zatlačte západku konektora do odomknutej polohy.
10. Vyberte konektor zo žiarovky.
11. Zatlačte konektor do pätice novej žiarovky a zatlačte západku konektora
do uzamknutej polohy.
12. Znova založte puzdro žiarovky. Otočte žiarovku o štvrť otáčky v smere hodino -
vých ručičiek.
Predné parkovacie svetlá/smerovky
POZNÁMKA:
Odporúčame sa so servisom obrátiť na
autorizovaného predajcu.
1. Odmontujte upevňovacie prvky podbehu predného kolesa, aby ste sa dostali
k objímkam žiaroviek.
Podbeh kolesa
2. Otočte zostavu zásuviek o štvrť otáčky proti smeru hodinových ručičiek
a vyberte ju z puzdra. Žiarovku vymie -
ňajte vytiahnutím z objímky priamym
smerom.
Predné obrysové svetlo LED
Navštívte autorizovaného predajcu
a požiadajte o servis.
VAROVANIE!
Nedotýkajte sa novej žiarovky prstami.
Kontaminácia mastnotou výrazne skráti
životnosť žiarovky. Ak sa žiarovka
dostane do kontaktu s mastným
povrchom, vyčistite ju čistým liehom.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 211

V PRÍPADE NÚDZE

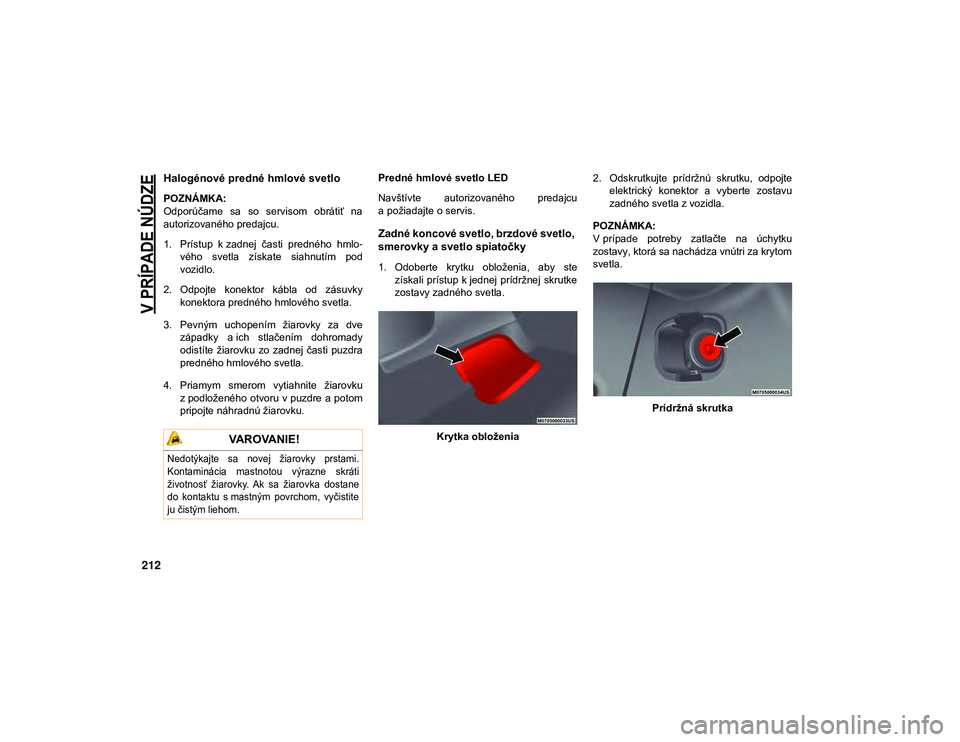

212
Halogénové predné hmlové svetlo
POZNÁMKA:
Odporúčame sa so servisom obrátiť na
autorizovaného predajcu.
1. Prístup k zadnej časti predného hmlo-
vého svetla získate siahnutím pod
vozidlo.
2. Odpojte konektor kábla od zásuvky konektora predného hmlového svetla.
3. Pevným uchopením žiarovky za dve západky a ich stlačením dohromady
odistíte žiarovku zo zadnej časti puzdra
predného hmlového svetla.
4. Priamym smerom vytiahnite žiarovku z podloženého otvoru v puzdre a potom
pripojte náhradnú žiarovku. Predné hmlové svetlo LED
Navštívte autorizovaného predajcu
a požiadajte o servis.
Zadné koncové svetlo, brzdové svetlo,
smerovky a svetlo spiatočky
1. Odoberte krytku obloženia, aby ste
získali prístup k jednej prídržnej skrutke
zostavy zadného svetla.
Krytka obloženia 2. Odskrutkujte prídržnú skrutku, odpojte
elektrický konektor a vyberte zostavu
zadného svetla z vozidla.
POZNÁMKA:
V prípade potreby zatlačte na úchytku
zostavy, ktorá sa nachádza vnútri za krytom
svetla.
Prídržná skrutka
VAROVANIE!

Nedotýkajte sa novej žiarovky prstami.
Kontaminácia mastnotou výrazne skráti
životnosť žiarovky. Ak sa žiarovka dostane
do kontaktu s mastným povrchom, vyčistite
ju čistým liehom.

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 212

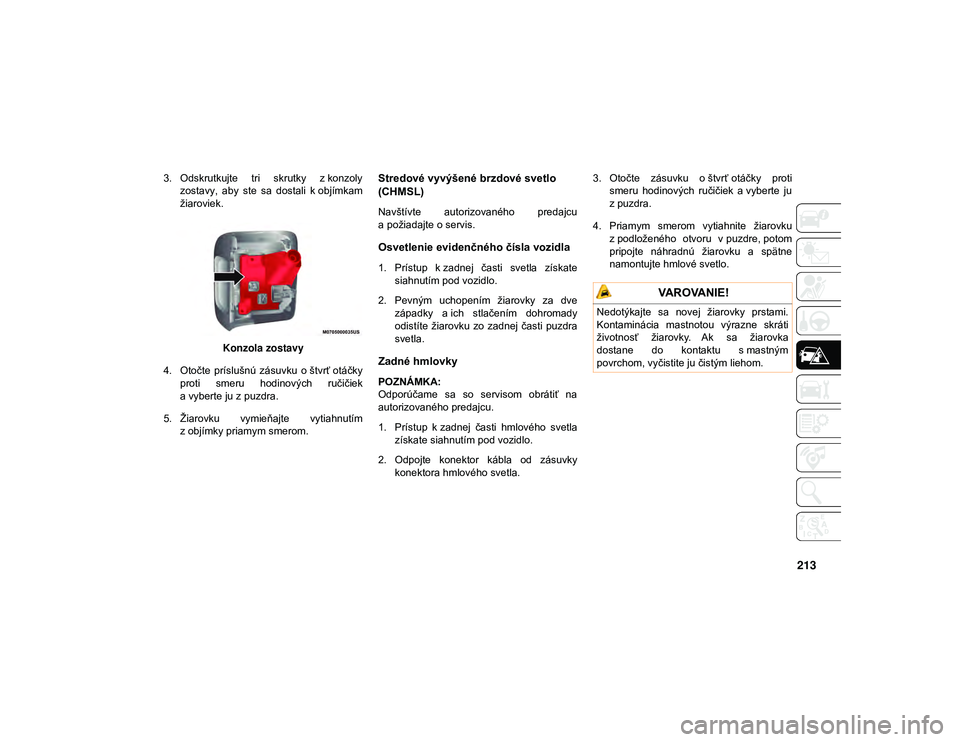

213
3. Odskrutkujte tri skrutky z konzolyzostavy, aby ste sa dostali k objímkam
žiaroviek.
Konzola zostavy
4. Otočte príslušnú zásuvku o štvrť otáčky proti smeru hodinových ručičiek
a vyberte ju z puzdra.
5. Žiarovku vymieňajte vytiahnutím z objímky priamym smerom.Stredové vyvýšené brzdové svetlo
(CHMSL)
Navštívte autorizovaného predajcu
a požiadajte o servis.
Osvetlenie evidenčného čísla vozidla
1. Prístup k zadnej časti svetla získatesiahnutím pod vozidlo.
2. Pevným uchopením žiarovky za dve západky a ich stlačením dohromady
odistíte žiarovku zo zadnej časti puzdra
svetla.
Zadné hmlovky
POZNÁMKA:
Odporúčame sa so servisom obrátiť na
autorizovaného predajcu.
1. Prístup k zadnej časti hmlového svetlazískate siahnutím pod vozidlo.
2. Odpojte konektor kábla od zásuvky konektora hmlového svetla. 3. Otočte zásuvku o štvrť otáčky proti
smeru hodinových ručičiek a vyberte ju
z puzdra.
4. Priamym smerom vytiahnite žiarovku z podloženého otvoru v puzdre, potom
pripojte náhradnú žiarovku a spätne
namontujte hmlové svetlo.
VAROVANIE!
Nedotýkajte sa novej žiarovky prstami.
Kontaminácia mastnotou výrazne skráti
životnosť žiarovky. Ak sa žiarovka
dostane do kontaktu s mastným
povrchom, vyčistite ju čistým liehom.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 213

V PRÍPADE NÚDZE

214
(Pokračovanie)

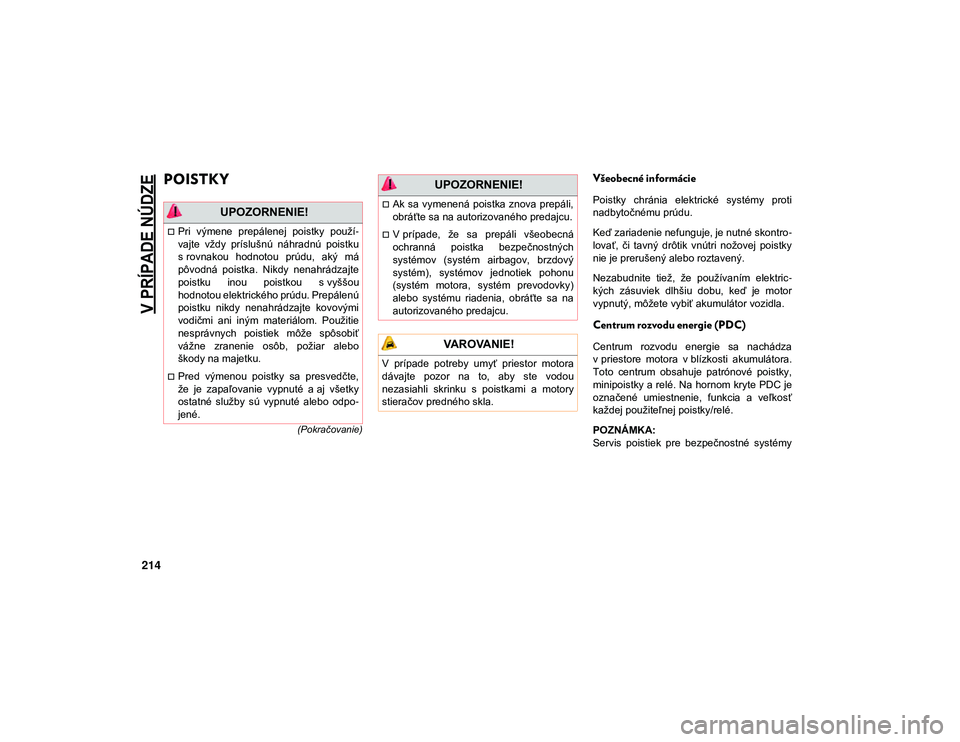

POISTKY Všeobecné informácie
Poistky chránia elektrické systémy proti
nadbytočnému prúdu.
Keď zariadenie nefunguje, je nutné skontro-
lovať, či tavný drôtik vnútri nožovej poistky
nie je prerušený alebo roztavený.
Nezabudnite tiež, že používaním elektric -
kých zásuviek dlhšiu dobu, keď je motor
vypnutý, môžete vybiť akumulátor vozidla.
Centrum rozvodu energie (PDC)
Centrum rozvodu energie sa nachádza
v priestore motora v blízkosti akumulátora.
Toto centrum obsahuje patrónové poistky,
minipoistky a relé. Na hornom kryte PDC je
označené umiestnenie, funkcia a veľkosť
každej použiteľnej poistky/relé.
POZNÁMKA:
Servis poistiek pre bezpečnostné systémy
UPOZORNENIE!
Pri výmene prepálenej poistky použí -
vajte vždy príslušnú náhradnú poistku
s rovnakou hodnotou prúdu, aký má
pôvodná poistka. Nikdy nenahrádzajte
poistku inou poistkou s vyššou
hodnotou elektrického prúdu. Prepálenú
poistku nikdy nenahrádzajte kovovými
vodičmi ani iným materiálom. Použitie
nesprávnych poistiek môže spôsobiť
vážne zranenie osôb, požiar alebo
škody na majetku.
Pred výmenou poistky sa presvedčte,
že je zapaľovanie vypnuté a aj všetky
ostatné služby sú vypnuté alebo odpo -
jené.
Ak sa vymenená poistka znova prepáli,
obráťte sa na autorizovaného predajcu.
V prípade, že sa prepáli všeobecná
ochranná poistka bezpečnostných
systémov (systém airbagov, brzdový
systém), systémov jednotiek pohonu
(systém motora, systém prevodovky)
alebo systému riadenia, obráťte sa na
autorizovaného predajcu.
VAROVANIE!
V prípade potreby umyť priestor motora
dávajte pozor na to, aby ste vodou
nezasiahli skrinku s poistkami a motory
stieračov predného skla.
UPOZORNENIE!
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 214

215

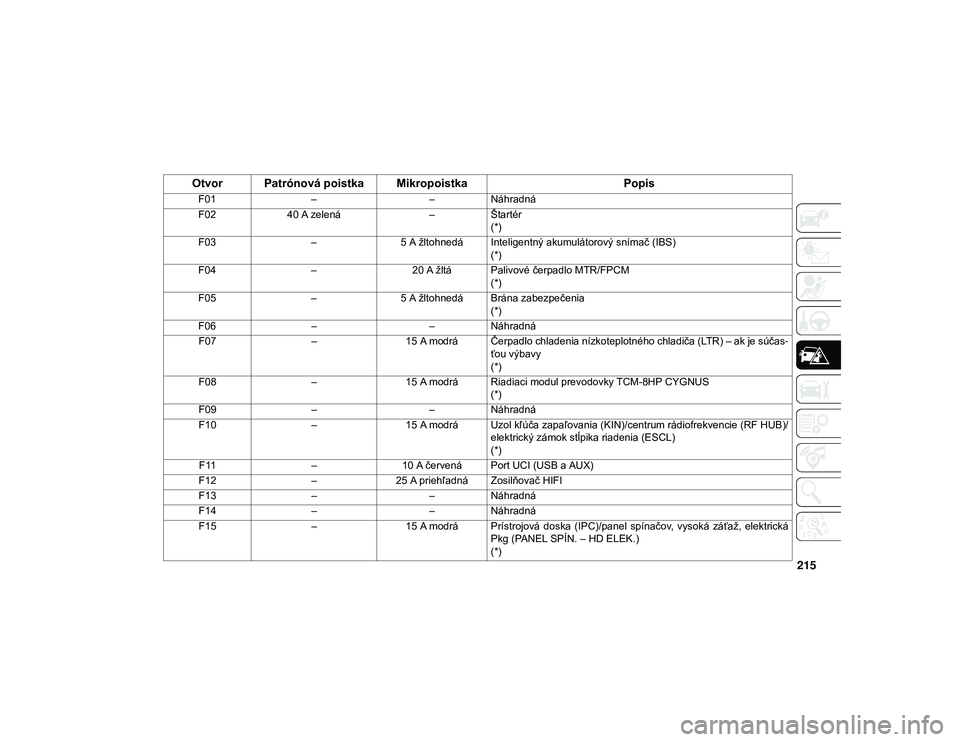

Otvor Patrónová poistka Mikropoistka
Popis
F01– –Náhradná
F02 40 A zelená –Štartér
(*)
F03 –5 A žltohnedá Inteligentný akumulátorový snímač (IBS)
(*)
F04 –20 A žltá Palivové čerpadlo MTR/FPCM
(*)
F05 –5 A žltohnedá Brána zabezpečenia
(*)
F06 – –Náhradná
F07 –15 A modrá Čerpadlo chladenia nízkoteplotného chladiča (LTR) – ak je súčas -
ťou výbavy
(*)
F08 –15 A modrá Riadiaci modul prevodovky TCM-8HP CYGNUS
(*)
F09 – –Náhradná
F10 –15 A modrá Uzol kľúča zapaľovania (KIN)/centrum rádiofrekvencie (RF HUB)/
elektrický zámok stĺpika riadenia (ESCL)
(*)
F11 –10 A červená Port UCI (USB a AUX)
F12 –25 A priehľadná Zosilňovač HIFI
F13 – –Náhradná
F14 – –Náhradná
F15 –15 A modrá Prístrojová doska (IPC)/panel spínačov, vysoká záťaž, elektrická
Pkg (PANEL SPÍN. – HD ELEK.)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 215

V PRÍPADE NÚDZE

216

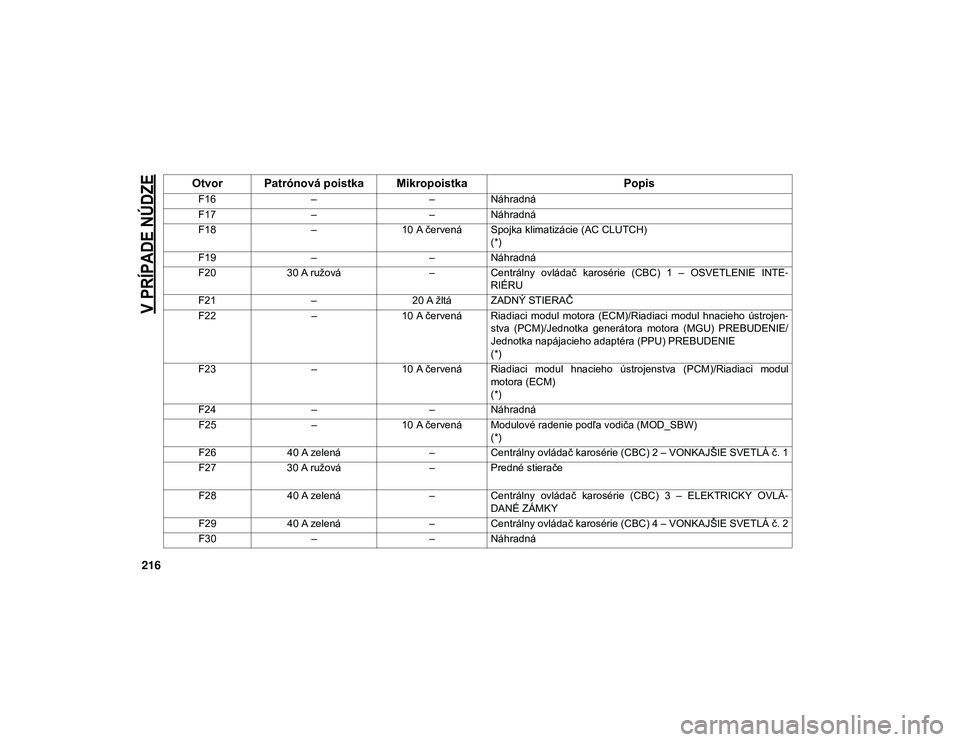

F16– –Náhradná
F17 – –Náhradná
F18 –10 A červená Spojka klimatizácie (AC CLUTCH)
(*)
F19 – –Náhradná
F20 30 A ružová –Centrálny ovládač karosérie (CBC) 1 – OSVETLENIE INTE-
RIÉRU
F21 –20 A žltá ZADNÝ STIERAČ
F22 –10 A červená Riadiaci modul motora (ECM)/Riadiaci modul hnacieho ústrojen -
stva (PCM)/Jednotka generátora motora (MGU) PREBUDENIE/
Jednotka napájacieho adaptéra (PPU) PREBUDENIE
(*)
F23 –10 A červená Riadiaci modul hnacieho ústrojenstva (PCM)/Riadiaci modul
motora (ECM)
(*)
F24 – –Náhradná
F25 –10 A červená Modulové radenie podľa vodiča (MOD_SBW)
(*)
F26 40 A zelená –Centrálny ovládač karosérie (CBC) 2 – VONKAJŠIE SVETLÁ č. 1
F27 30 A ružová –
Predné stierače
F28 40 A zelená –Centrálny ovládač karosérie (CBC) 3 – ELEKTRICKY OVLÁ-
DANÉ ZÁMKY
F29 40 A zelená –Centrálny ovládač karosérie (CBC) 4 – VONKAJŠIE SVETLÁ č. 2
F30 – –Náhradná
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 216

217

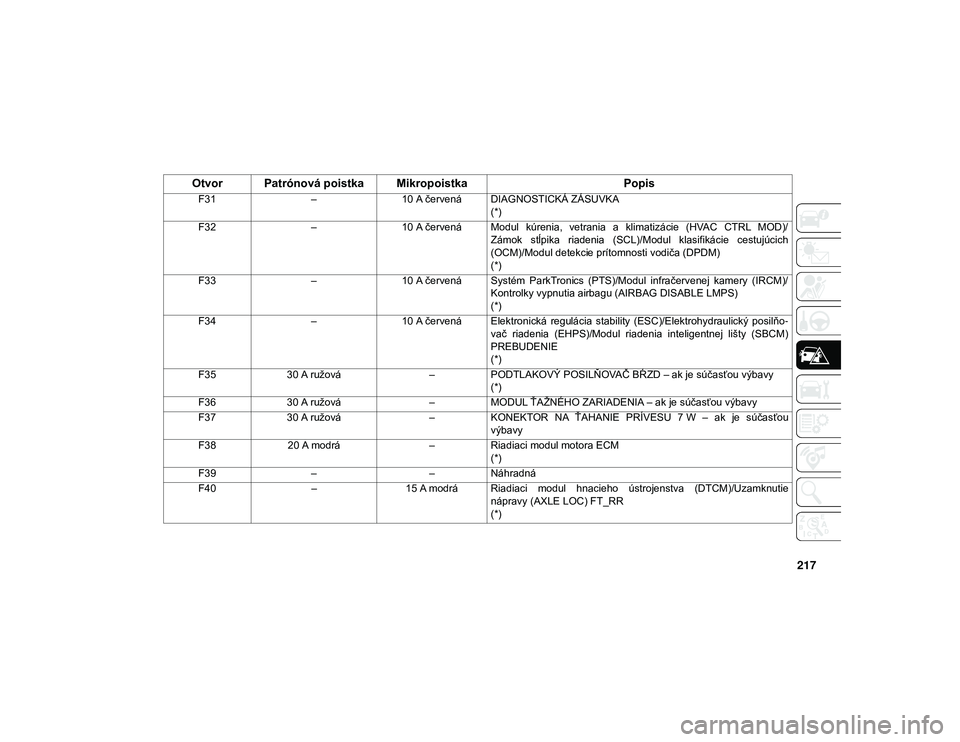

F31–10 A červená DIAGNOSTICKÁ ZÁSUVKA
(*)
F32 –10 A červená Modul kúrenia, vetrania a klimatizácie (HVAC CTRL MOD)/
Zámok stĺpika riadenia (SCL)/Modul klasifikácie cestujúcich
(OCM)/Modul detekcie prítomnosti vodiča (DPDM)
(*)
F33 –10 A červená Systém ParkTronics (PTS)/Modul infračervenej kamery (IRCM)/
Kontrolky vypnutia airbagu (AIRBAG DISABLE LMPS)
(*)
F34 –10 A červená Elektronická regulácia stability (ESC)/Elektrohydraulický posilňo -
vač riadenia (EHPS)/Modul riadenia inteligentnej lišty (SBCM)
PREBUDENIE
(*)
F35 30 A ružová –PODTLAKOVÝ POSILŇOVAČ BŔZD – ak je súčasťou výbavy
(*)
F36 30 A ružová –MODUL ŤAŽNÉHO ZARIADENIA – ak je súčasťou výbavy
F37 30 A ružová –KONEKTOR NA ŤAHANIE PRÍVESU 7 W – ak je súčasťou
výbavy
F38 20 A modrá –Riadiaci modul motora ECM
(*)
F39 – –Náhradná
F40 –15 A modrá Riadiaci modul hnacieho ústrojenstva (DTCM)/Uzamknutie
nápravy (AXLE LOC) FT_RR
(*)
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 217

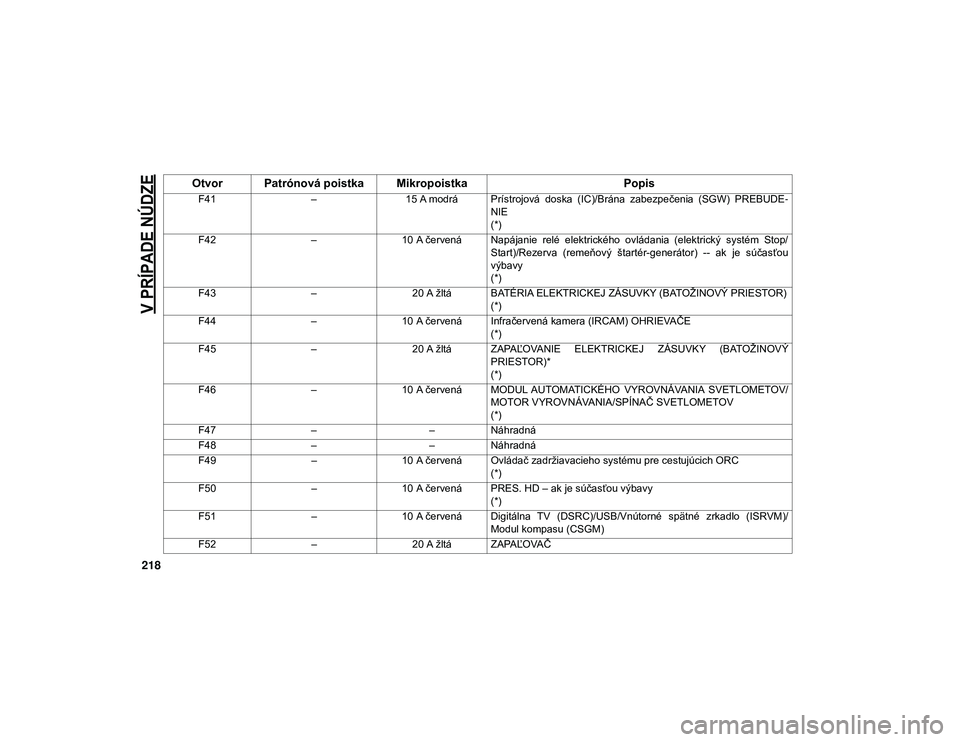

V PRÍPADE NÚDZE

218
F41–15 A modrá Prístrojová doska (IC)/Brána zabezpečenia (SGW) PREBUDE-
NIE
(*)
F42 –10 A červená Napájanie relé elektrického ovládania (elektrický systém Stop/
Start)/Rezerva (remeňový štartér-generátor) -- ak je súčasťou
výbavy
(*)
F43 –20 A žltá BATÉRIA ELEKTRICKEJ ZÁSUVKY (BATOŽINOVÝ PRIESTOR)
(*)
F44 –10 A červená Infračervená kamera (IRCAM) OHRIEVAČE
(*)
F45 –20 A žltá ZAPAĽOVANIE ELEKTRICKEJ ZÁSUVKY (BATOŽINOVÝ
PRIESTOR)*
(*)
F46 –10 A červená MODUL AUTOMATICKÉHO VYROVNÁVANIA SVETLOMETOV/
MOTOR VYROVNÁVANIA/SPÍNAČ SVETLOMETOV
(*)
F47 – –Náhradná
F48 – –Náhradná
F49 –10 A červená Ovládač zadržiavacieho systému pre cestujúcich ORC
(*)
F50 –10 A červená PRES. HD – ak je súčasťou výbavy
(*)
F51 –10 A červená Digitálna TV (DSRC)/USB/Vnútorné spätné zrkadlo (ISRVM)/
Modul kompasu (CSGM)
F52 –20 A žltá ZAPAĽOVAČ
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 218
