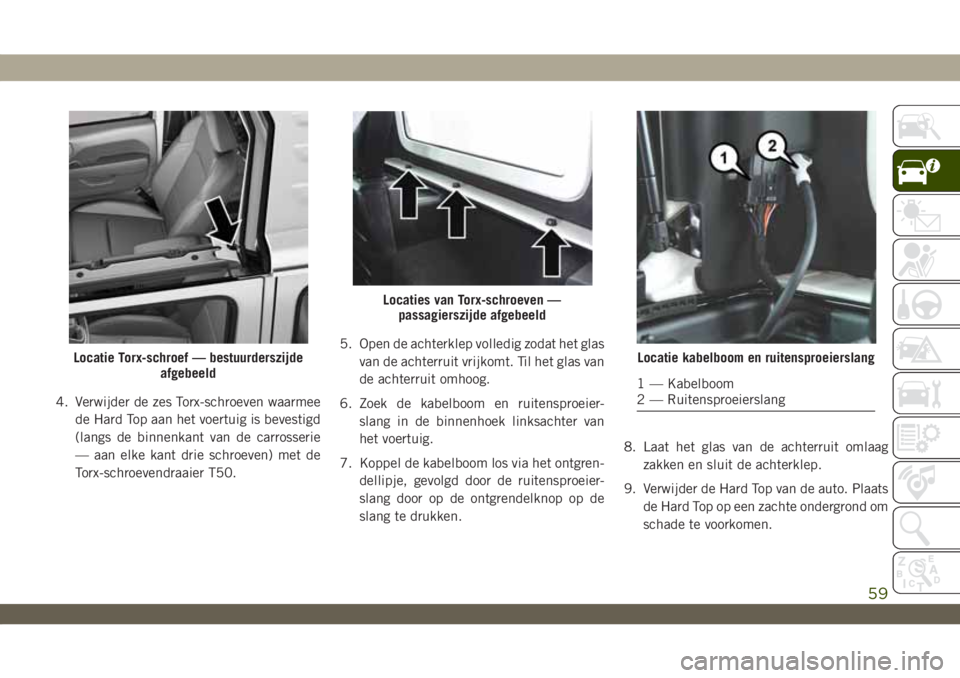

4. Verwijder de zes Torx-schroeven waarmee
de Hard Top aan het voertuig is bevestigd
(langs de binnenkant van de carrosserie
— aan elke kant drie schroeven) met de
Torx-schroevendraaier T50.5. Open de achterklep volledig zodat het glas
van de achterruit vrijkomt. Til het glas van
de achterruit omhoog.
6. Zoek de kabelboom en ruitensproeier-
slang in de binnenhoek linksachter van
het voertuig.
7. Koppel de kabelboom los via het ontgren-
dellipje, gevolgd door de ruitensproeier-
slang door op de ontgrendelknop op de
slang te drukken.8. Laat het glas van de achterruit omlaag
zakken en sluit de achterklep.
9. Verwijder de Hard Top van de auto. Plaats
de Hard Top op een zachte ondergrond om
schade te voorkomen.
Locatie Torx-schroef — bestuurderszijde
afgebeeld
Locaties van Torx-schroeven —
passagierszijde afgebeeld
Locatie kabelboom en ruitensproeierslang
1 — Kabelboom
2 — Ruitensproeierslang
59

OPMERKING:
Om de Hard Top terug te plaatsen, volgt u de
instructies voor verwijdering in omgekeerde
volgorde.
Voor de volledige informatie voor de eigenaar
raadpleegt u uw instructieboekje.
LET OP!
• Het/de voorpaneel/voorpanelen moe-
t(en) goed worden geplaatst om te zor-
gen dat de afdichting volledig is. Incor-
recte montage kan tot gevolg hebben dat
er water in het interieur van de auto lekt.
• De Hard Top moet goed worden ge-
plaatst om te zorgen dat de afdichting
volledig is. Incorrecte montage kan tot
gevolg hebben dat er water in het interi-
eur van de auto lekt.
• Het ontwerp van de Hard Top staat niet
toe dat er aanvullende belastingen, zo-
als een imperiaal, reservewielen, bouw-,
jacht- of kampeerartikelen en/of bagage
etc., worden meegedragen. De Hard Top
is geen structuurelement van de auto en
kan dus geen extra belasting dragen,
LET OP!
met uitzondering van de belasting die
door weersomstandigheden wordt ver-
oorzaakt (bijvoorbeeld regen, sneeuw,
etc.).
• U mag pas gaan rijden als het dak volle-
dig op het frame van de voorruit en de
carrosserie is bevestigd, of helemaal is
verwijderd.
• Voor het verwijderen van de Hard Top
zijn vier volwassenen, een in elke hoek,
nodig. Als u deze waarschuwing niet
opvolgt, kan de Hard Top beschadigd
raken.

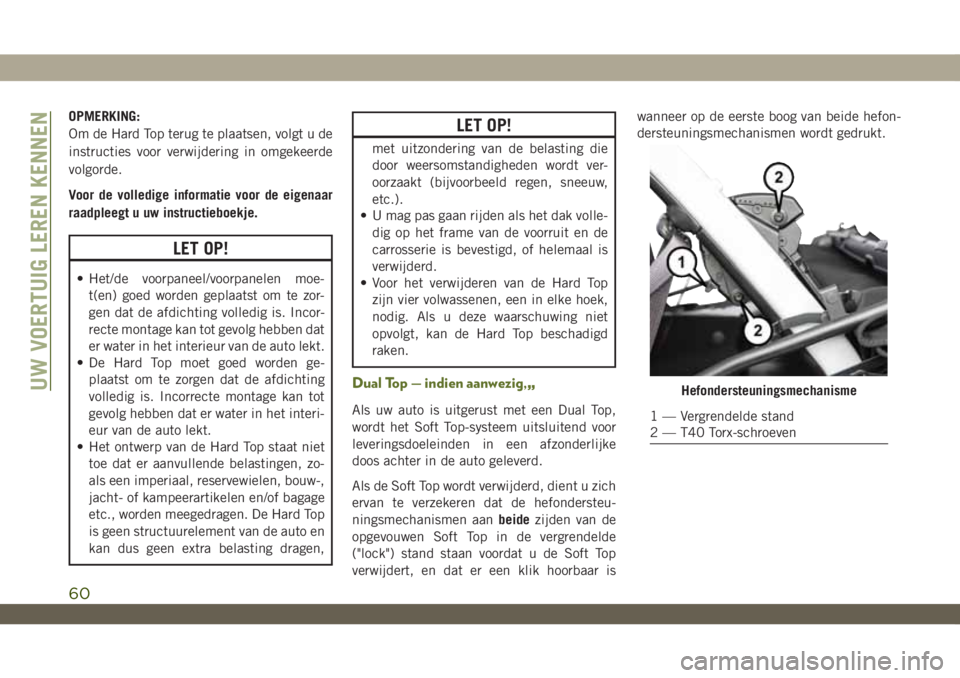

Dual Top — indien aanwezig,,,
Als uw auto is uitgerust met een Dual Top,
wordt het Soft Top-systeem uitsluitend voor
leveringsdoeleinden in een afzonderlijke
doos achter in de auto geleverd.
Als de Soft Top wordt verwijderd, dient u zich
ervan te verzekeren dat de hefondersteu-
ningsmechanismen aanbeidezijden van de
opgevouwen Soft Top in de vergrendelde
("lock") stand staan voordat u de Soft Top
verwijdert, en dat er een klik hoorbaar iswanneer op de eerste boog van beide hefon-
dersteuningsmechanismen wordt gedrukt.Hefondersteuningsmechanisme
1 — Vergrendelde stand
2 — T40 Torx-schroeven
UW VOERTUIG LEREN KENNEN
60

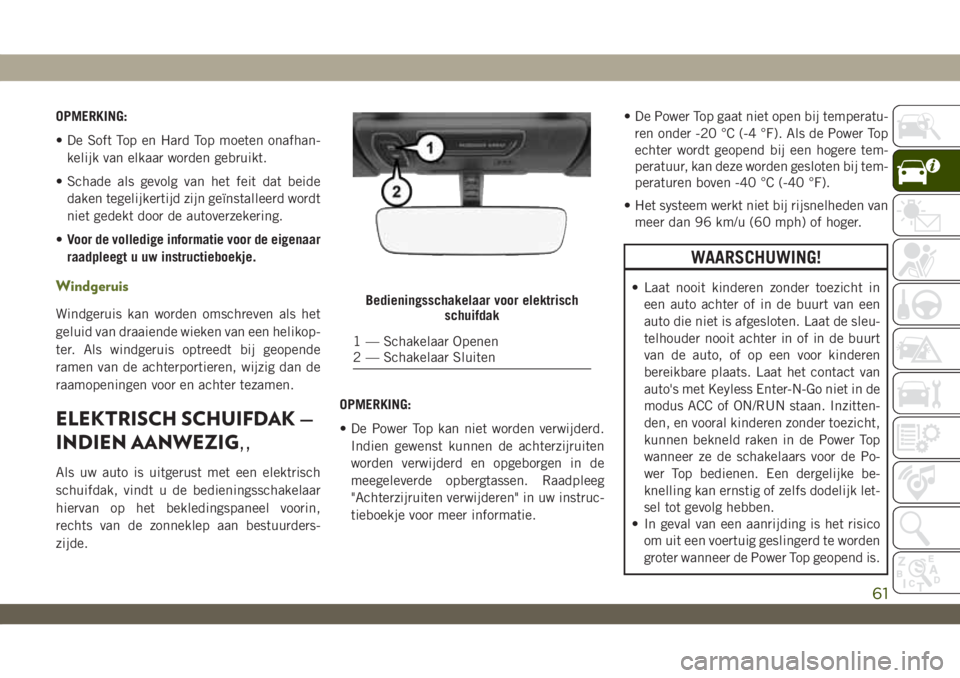

OPMERKING:
• De Soft Top en Hard Top moeten onafhan-
kelijk van elkaar worden gebruikt.
• Schade als gevolg van het feit dat beide
daken tegelijkertijd zijn geïnstalleerd wordt
niet gedekt door de autoverzekering.
•Voor de volledige informatie voor de eigenaar
raadpleegt u uw instructieboekje.
Windgeruis
Windgeruis kan worden omschreven als het
geluid van draaiende wieken van een helikop-
ter. Als windgeruis optreedt bij geopende
ramen van de achterportieren, wijzig dan de
raamopeningen voor en achter tezamen.
ELEKTRISCH SCHUIFDAK —
INDIEN AANWEZIG,,
Als uw auto is uitgerust met een elektrisch
schuifdak, vindt u de bedieningsschakelaar
hiervan op het bekledingspaneel voorin,
rechts van de zonneklep aan bestuurders-
zijde.OPMERKING:
• De Power Top kan niet worden verwijderd.
Indien gewenst kunnen de achterzijruiten
worden verwijderd en opgeborgen in de
meegeleverde opbergtassen. Raadpleeg
"Achterzijruiten verwijderen" in uw instruc-
tieboekje voor meer informatie.• De Power Top gaat niet open bij temperatu-
ren onder -20 °C (-4 °F). Als de Power Top
echter wordt geopend bij een hogere tem-
peratuur, kan deze worden gesloten bij tem-
peraturen boven -40 °C (-40 °F).
• Het systeem werkt niet bij rijsnelheden van
meer dan 96 km/u (60 mph) of hoger.
WAARSCHUWING!
• Laat nooit kinderen zonder toezicht in
een auto achter of in de buurt van een
auto die niet is afgesloten. Laat de sleu-
telhouder nooit achter in of in de buurt
van de auto, of op een voor kinderen
bereikbare plaats. Laat het contact van
auto's met Keyless Enter-N-Go niet in de
modus ACC of ON/RUN staan. Inzitten-
den, en vooral kinderen zonder toezicht,
kunnen bekneld raken in de Power Top
wanneer ze de schakelaars voor de Po-
wer Top bedienen. Een dergelijke be-
knelling kan ernstig of zelfs dodelijk let-
sel tot gevolg hebben.
• In geval van een aanrijding is het risico
om uit een voertuig geslingerd te worden
groter wanneer de Power Top geopend is.Bedieningsschakelaar voor elektrisch
schuifdak
1 — Schakelaar Openen
2 — Schakelaar Sluiten
61

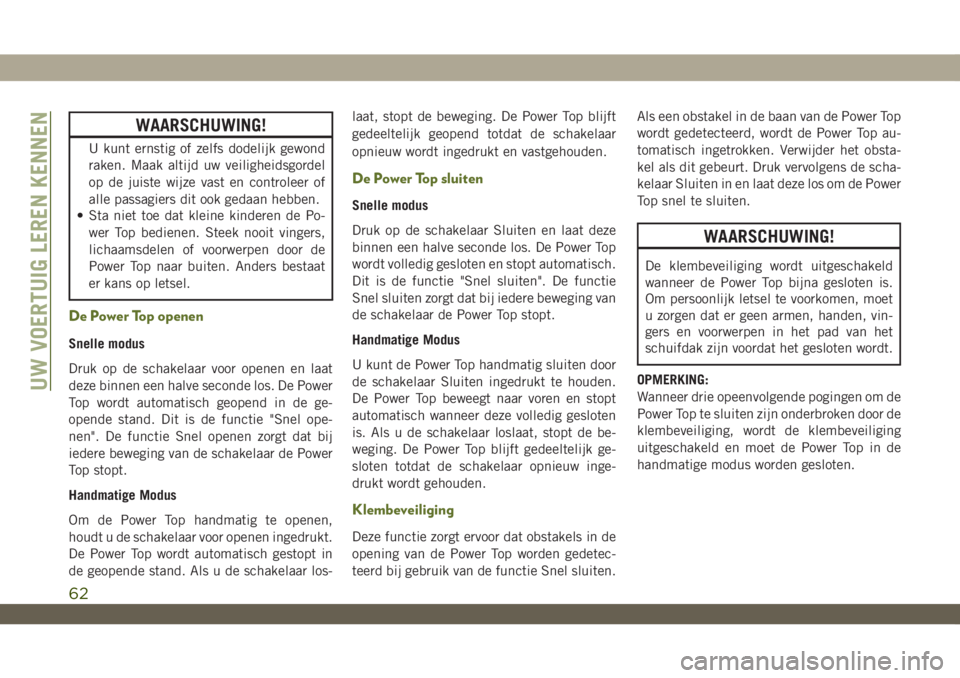

WAARSCHUWING!
U kunt ernstig of zelfs dodelijk gewond
raken. Maak altijd uw veiligheidsgordel
op de juiste wijze vast en controleer of
alle passagiers dit ook gedaan hebben.
• Sta niet toe dat kleine kinderen de Po-
wer Top bedienen. Steek nooit vingers,
lichaamsdelen of voorwerpen door de
Power Top naar buiten. Anders bestaat
er kans op letsel.
De Power Top openen
Snelle modus
Druk op de schakelaar voor openen en laat
deze binnen een halve seconde los. De Power
Top wordt automatisch geopend in de ge-
opende stand. Dit is de functie "Snel ope-
nen". De functie Snel openen zorgt dat bij
iedere beweging van de schakelaar de Power
Top stopt.
Handmatige Modus
Om de Power Top handmatig te openen,
houdt u de schakelaar voor openen ingedrukt.
De Power Top wordt automatisch gestopt in
de geopende stand. Als u de schakelaar los-laat, stopt de beweging. De Power Top blijft
gedeeltelijk geopend totdat de schakelaar
opnieuw wordt ingedrukt en vastgehouden.
De Power Top sluiten
Snelle modus
Druk op de schakelaar Sluiten en laat deze
binnen een halve seconde los. De Power Top
wordt volledig gesloten en stopt automatisch.
Dit is de functie "Snel sluiten". De functie
Snel sluiten zorgt dat bij iedere beweging van
de schakelaar de Power Top stopt.
Handmatige Modus
U kunt de Power Top handmatig sluiten door
de schakelaar Sluiten ingedrukt te houden.
De Power Top beweegt naar voren en stopt
automatisch wanneer deze volledig gesloten
is. Als u de schakelaar loslaat, stopt de be-
weging. De Power Top blijft gedeeltelijk ge-
sloten totdat de schakelaar opnieuw inge-
drukt wordt gehouden.
Klembeveiliging
Deze functie zorgt ervoor dat obstakels in de
opening van de Power Top worden gedetec-
teerd bij gebruik van de functie Snel sluiten.Als een obstakel in de baan van de Power Top
wordt gedetecteerd, wordt de Power Top au-
tomatisch ingetrokken. Verwijder het obsta-
kel als dit gebeurt. Druk vervolgens de scha-
kelaar Sluiten in en laat deze los om de Power
Top snel te sluiten.
WAARSCHUWING!
De klembeveiliging wordt uitgeschakeld
wanneer de Power Top bijna gesloten is.
Om persoonlijk letsel te voorkomen, moet
u zorgen dat er geen armen, handen, vin-
gers en voorwerpen in het pad van het
schuifdak zijn voordat het gesloten wordt.
OPMERKING:
Wanneer drie opeenvolgende pogingen om de
Power Top te sluiten zijn onderbroken door de
klembeveiliging, wordt de klembeveiliging
uitgeschakeld en moet de Power Top in de
handmatige modus worden gesloten.
UW VOERTUIG LEREN KENNEN
62

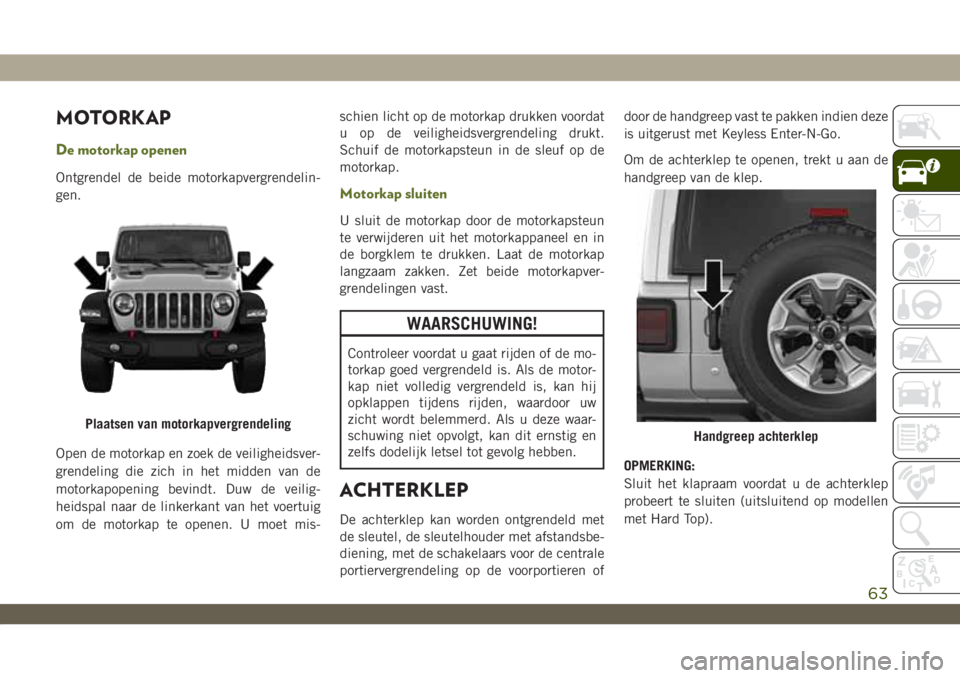

MOTORKAP
De motorkap openen
Ontgrendel de beide motorkapvergrendelin-
gen.
Open de motorkap en zoek de veiligheidsver-
grendeling die zich in het midden van de
motorkapopening bevindt. Duw de veilig-
heidspal naar de linkerkant van het voertuig
om de motorkap te openen. U moet mis-schien licht op de motorkap drukken voordat
u op de veiligheidsvergrendeling drukt.
Schuif de motorkapsteun in de sleuf op de
motorkap.
Motorkap sluiten
U sluit de motorkap door de motorkapsteun
te verwijderen uit het motorkappaneel en in
de borgklem te drukken. Laat de motorkap
langzaam zakken. Zet beide motorkapver-
grendelingen vast.
WAARSCHUWING!
Controleer voordat u gaat rijden of de mo-
torkap goed vergrendeld is. Als de motor-
kap niet volledig vergrendeld is, kan hij
opklappen tijdens rijden, waardoor uw
zicht wordt belemmerd. Als u deze waar-
schuwing niet opvolgt, kan dit ernstig en
zelfs dodelijk letsel tot gevolg hebben.
ACHTERKLEP
De achterklep kan worden ontgrendeld met
de sleutel, de sleutelhouder met afstandsbe-
diening, met de schakelaars voor de centrale
portiervergrendeling op de voorportieren ofdoor de handgreep vast te pakken indien deze
is uitgerust met Keyless Enter-N-Go.
Om de achterklep te openen, trekt u aan de
handgreep van de klep.
OPMERKING:
Sluit het klapraam voordat u de achterklep
probeert te sluiten (uitsluitend op modellen
met Hard Top).
Plaatsen van motorkapvergrendelingHandgreep achterklep
63

WAARSCHUWING!
Wanneer u met open klapraam rijdt, kun-
nen giftige uitlaatgassen in de auto te-
rechtkomen. Deze gassen kunnen schade-
lijk zijn voor u en uw passagiers. Rijd
alleen met gesloten klapraam.
LET OP!
Druk bij het sluiten van de uitklapbare ruit
aan de achterkant van de auto niet op het
wisserblad van de achterruit, aangezien
dit schade aan het wisserblad tot gevolg
kan hebben.
BOORDAPPARATUUR
Elektrische aansluitingen
Er zijn twee voedingsuitgangen van 12 V
(13 A) voor randapparatuur aanwezig die ver-
mogen kunnen bieden voor accessoires die
zijn ontworpen voor het gebruik met de adap-
ters voor standaard voedingsuitgangen.Het aansluitcontact voorin bevindt zich in het
midden van het instrumentenpaneel onder
de bedieningsorganen van de airconditio-
ning, en wordt gevoed via de contactschake-
laar. De voeding is beschikbaar als de con-
tactschakelaar in de stand ON of ACC staat.
Bij voertuigen die zijn uitgerust met een
subwoofer achter is er ook een tweede aan-
sluitcontact aanwezig in de bagageruimte
van het voertuig. Deze wordt rechtstreeks
door de accu van het voertuig van stroom
voorzien.
LET OP!
• Zorg ervoor dat het maximumvermogen
van 160 watt (13 amp) bij 12 volt niet
wordt overschreden. Als het vermogen
van 160 Watt (13 amp) wordt overschre-
den zal de zekering, die het systeem
beveiligt, vervangen moeten worden.
• De aansluitcontacten zijn uitsluitend
bedoeld voor accessoirestekkers. Steek
Aansluitcontact voorin
Aansluitcontact laadruimte achterin
UW VOERTUIG LEREN KENNEN
64

LET OP!
geen voorwerpen in de aansluitcontac-
ten, om te voorkomen dat de contacten
worden beschadigd en de zekering door-
brandt. Bij verkeerd gebruik van het
elektrische aansluitcontact kan schade
worden veroorzaakt die niet door de be-
perkte garantie van een nieuw voertuig
wordt gedekt.
WAARSCHUWING!
Ter voorkoming van ernstig of zelfs dode-
lijk letsel:
• Steek geen voorwerpen in de elektri-
sche aansluitingen.
• Raak de aansluitcontacten niet aan
met natte handen.
• Sluit het deksel indien niet in gebruik.
• Onjuist gebruik van dit aansluitcontact
kan leiden tot een elektrische schok en
storing.
LET OP!
• Veel accessoires die u op de aansluit-
contacten kunt aansluiten, ontvangen
ook voedingsspanning van de accu in de
auto als u ze niet gebruikt (bijv. mobiele
telefoons). Als u de accessoires te lang
aangesloten laat, raakt de accu zo ver
ontladen dat de levensduur ervan af-
neemt en/of de motor niet meer zal star-
ten.
• Accessoires die veel vermogen opne-
men, zoals koelers, stofzuigers, lampen,
enz., zullen de accu nog sneller ontla-
den. Gebruik deze met mate en wees
extra voorzichtig.
• Na het gebruik van accessoires die veel
vermogen vereisen of na een lange peri-
ode dat de auto niet werd gestart (met
nog aangesloten accessoires), moet er
lang genoeg met de auto worden gere-
den, totdat de dynamo de accu weer op
kan laden.
• De aansluitcontacten zijn uitsluitend
bedoeld voor accessoirestekkers. Laat
geen accessoire of accessoiresteun aan
LET OP!
de stekker hangen. Onjuist gebruik van
het aansluitcontact kan schade veroor-
zaken.
Spanningsomvormer — indien aanwezig
Er bevindt zich een aansluitcontact met
spanningsomvormer van 230 volt en
150 watt op de achterkant van de midden-
console die gelijkstroom omzet naar wissel-
stroom.
Deze aansluiting kan mobiele telefoons, elek-
tronische apparaten en andere laagspan-
ningsapparaten tot 150 Watt van spanning
voorzien. Bepaalde game consoles overschrij-
den deze limiet, evenals de meeste elektri-
sche gereedschappen.
65

De spanningsomvormer is uitgerust met een
ingebouwde beveiliging tegen overbelasting.
Als het maximumvermogen van 150 Watt
wordt overschreden, wordt de spanningsom-
vormer automatisch uitgeschakeld. Zodra het
elektrische apparaat is losgekoppeld van de
aansluiting, schakelt de spanningsomvormer
automatisch weer in. Als het vermogen hoger
is geworden dan ca. 170 Watt, is het mogelijk
dat de spanningsomvormer handmatig moet
worden gereset.
WAARSCHUWING!
Ter voorkoming van ernstig of zelfs dode-
lijk letsel:
• Steek geen voorwerpen in de elektri-
sche aansluitingen.
• Raak de aansluitcontacten niet aan
met natte handen.
• Sluit het deksel indien niet in gebruik.
• Onjuist gebruik van dit aansluitcontact
kan leiden tot een elektrische schok en
storing.
Extra schakelaars — indien aanwezig
Vier extra schakelaars op de onderste rij scha-
kelaars van het instrumentenpaneel kunnen
worden gebruikt om verschillende elektroni-
sche apparaten van stroom te voorzien. U
kunt de werking van de extra schakelaars via
de instellingen van Uconnect configureren.
Alle schakelaars kunnen worden geconfigu-
reerd voor gebruik als omschakelaar of mo-
mentschakelaar, voeding via de accu of het
contact, en de mogelijkheid om de laatste
toestand na uit- en weer inschakelen van het
contact vast te houden.OPMERKING:
Aan de voorwaarden voor het vasthouden van
de laatste toestand is voldaan, wanneer de
schakelaar is ingesteld als een omschakelaar
en zodanig is ingesteld dat de voeding via het
contact komt.
Raadpleeg de paragraaf "Instellingen van
Uconnect" in het hoofdstuk "Multimedia" in
uw instructieboekje voor meer informatie.
Raadpleeg uw erkende dealer voor de aan-
sluiting en de installatie van uw elektrische
apparaten.
SpanningsomvormerAux-schakelaars
UW VOERTUIG LEREN KENNEN
66

MILIEUBESCHERMINGS-
SYSTEMEN
Benzinedeeltjesfilter (GPF) — Alleen 2,0-liter
T4-benzine-uitvoering met 200 kW
Het benzinedeeltjesfilter is een mechanisch
filter dat ingebouwd is in het uitlaatsysteem
en dat koolstofdeeltjes in de uitlaatgassen
van de 2,0-liter T4-benzinemotor van
200 kW fysiek tegenhoudt.Het deeltjesfilter is vereist om vrijwel alle
emissies van koolstofdeeltjes te elimineren
conform huidige/toekomstige voorschriften
en normen.
Aangezien dit filter deeltjes fysiek tegen-
houdt, moet het worden gereinigd (geregene-
reerd) tijdens normaal rijden om koolstof-
deeltjes te verwijderen. De
regeneratieprocedure wordt automatisch ge-
regeld door de motorregeleenheid in overeen-
stemming met de filtervoorwaarden en ge-
bruikscondities van de auto.Het volgende kan plaatsvinden tijdens rege-
neratie: hogere niveaus van geluid, trillingen
en ruwheid (NVH) en lagere motorprestaties.
Er kunnen speciale berichten worden weerge-
geven op het display van de instrumenten-
groep als gevolg van de conditie van het filter.
Raadpleeg de eerste alinea van de paragraaf
"Waarschuwingslampjes en meldingen" voor
meer informatie.
67

68
