OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
UPOZORENJE!
materijal. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
Opšte informacije
Osigurači štite električni sistem od prejake
struje.Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
Centar za razvođenje električne
energije (PDC)
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu
akumulatora. U njemu se nalaze ulošci
osigurača, ubodni osigurači i releji. Gornji
poklopac centra za razvođenje električne
energije označen je mestom, funkcijom i
veličinom svakog osigurača/releja koji može
da se servisira.
Ležište UIožak osigurača Ubodni osigurač Opis
F01 – – Rezerva
F02 40 ampera, zelen – Starter
(*)
209

Ležište UIožak osigurača Ubodni osigurač Opis
F03
– 5 ampera, smeđInteligentni senzor akumulatora (IBS)
(*)
F04 – 20 ampera, žutPumpa za gorivo MTR/FPCM
(*)
F05 – 5 ampera, smeđ Mrežni prolaz za bezbednost
(*)
F06 – – Rezerva
F07 – 15 ampera, plav Pumpa za hlađenje hladnjaka za niske temperature (LTR) — ako je u
opremi
(*)
F08 – 15 ampera, plav Kontrolni modul za menjač TCM-8HP CYGNUS
(*)
F09 – – Rezerva
F10 – 15 ampera, plav Čvor ključa za paljenje (KIN) / Razvodnik radio frekvencije (RF HUB) /
Električno zaključavanje stuba upravljača (ESCL)
(*)
F11 – 10 ampera, crven UCI priključak (USB i AUX)
F12 – 25 ampera, proziran HIFI pojačalo
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 ampera, plav Grupa instrumenata na instrument tabli (IPC) / Grupa prekidača-
Električno parkiranje u teškim uslovima (GRUPA PREKIDAČA-
ELEKTRIČNO U TEŠKIM USLOVIMA)
(*)
F16 – – Rezerva
U SLUČAJU OPASNOSTI
210

Ležište UIožak osigurača Ubodni osigurač Opis
F17 – – Rezerva
F18 – 10 ampera, crven Spojnica klima-uređaja (AC CLUTCH)
(*)
F19 – – Rezerva
F20 30 ampera, ružičast – Centralni upravljač karoserije (CBC) 1-UNUTRAŠNJA SVETLA
F21 – 20 ampera, žut ZADNJI BRISAČ
F22 – 10 ampera, crven Upravljački modul motora (ECM) / Kontrolni modul pogonskog sklopa
(PCM) / Jedinica generatora motora (MGU) BUĐENJE / Jedinica
paketa napajanja (PPU) BUĐENJE
(*)
F23 – 10 ampera, crven Kontrolni modul pogonskog sklopa (PCM) / Upravljački modul motora
(ECM)
(*)
F24 – – Rezerva
F25 – 10 ampera, crven Prebacivanje modula pomoću žice (MOD_SBW)
(*)
F26 40 ampera, zelen – Centralni upravljač karoserije (CBC) 2-SPOLJNA SVETLA#1
F27 30 ampera, ružičast – Prednji brisači
F28 40 ampera, zelen – Centralni upravljač karoserije (CBC) 3-ELEKTRIČNO
ZAKLJUČAVANJE
F29 40 ampera, zelen – Centralni upravljač karoserije (CBC) 4-SPOLJNA SVETLA#2
F30 – – Rezerva
F31 – 10 ampera, crven DIJAGNOSTIČKI PRIKLJUČAK
(*)
211

Ležište UIožak osigurača Ubodni osigurač Opis
F32 – 10 ampera, crven Modul klima-uređaja za ventilaciju grejanja (HVAC CTRL MOD) /
Zaključavanje stuba upravljača (SCL) / Modul za klasifikaciju putnika
(OCM) / Modul za detekciju prisustva vozača (DPDM)
(*)
F33 – 10 ampera, crven Sistem ParkTronics (PTS) / Modul infracrvene kamere (IRCM) /
Indikatori deaktiviranih vazdušnih jastuka (INDIKATORI
DEAKTIVIRANIH VAZDUŠNIH JASTUKA)
(*)
F34 – 10 ampera, crven Elektronska kontrola stabilnosti (ESC) / Električni hidraulički
servo-upravljač (EHPS) / Kontrolni modul pametne trake (SBCM)
BUĐENJE
(*)
F35 30 ampera, ružičast – VAKUUM PUMPA KOČNICE — ako je u opremi
(*)
F36 30 ampera, ružičast – MODUL ZA VUČU PRIKOLICE — ako je u opremi
F37 30 ampera, ružičast – PRIKLJUČAK ZA VUČU PRIKOLICE OD7W—akojeuopremi
F38 20 ampera, plav – Upravljački modul motora ECM
(*)
F39 – – Rezerva
F40 – 15 ampera, plav Kontrolni modul pogonskog sklopa (DTCM) / Zaključavanje osovine
(ZAKLJUČAVANJE OSOVINE) FT_RR
(*)
F41 – 15 ampera, plav Grupa instrumenata (IC) / Mrežni prolaz za bezbednost (SGW)
BUĐENJE
(*)
U SLUČAJU OPASNOSTI
212

Ležište UIožak osigurača Ubodni osigurač Opis
F42 – 10 ampera, crven Napajanje kontrolnog releja za kontrolu napajanja (električno
zaustavljanje/pokretanje) / Rezerva (Generator startera kaiša) – ako je
u opremi
(*)
F43 20 ampera, žut ELEKTRIČNA UTIČNICA (PRTLJAG) AKUMULATOR
(*)
F44 – 10 ampera, crven Infracrvena kamera (INFRACRVENA KAMERA) GREJAČI
(*)
F45 – 20 ampera, žut ELEKTRIČNA UTIČNICA (PRTLJAG) PALJENJE*
(*)
F46 – 10 ampera, crven MODUL AUTOMATSKOG NIVOA ZA ELEKTRIČNO PARKIRANJE U
TEŠKIM USLOVIMA / MONITOR NIVOA / PREKIDAČ ZA
ELEKTRIČNO PARKIRANJE U TEŠKIM USLOVIMA
(*)
F47 – – Rezerva
F48 – – Rezerva
F49 – 10 ampera, crven Kontroler sistema za zaštitu ORC
(*)
F50 – 10 ampera, crven OPREMA ZA PRIMENU U TEŠKIM USLOVIMA — ako je u opremi
(*)
F51 – 10 ampera, crven Digitalni TV (DSRC) / USB / Unutrašnji retrovizor (ISRVM) / Modul
kompasa (CSGM)
F52 – 20 ampera, žut UPALJAČ
F53 – – Rezerva
F54 – – Rezerva
F55 – – Rezerva
213

Ležište UIožak osigurača Ubodni osigurač Opis
F56 – 10 ampera, crven SENZOR TEMPERATURE U VOZILU
F57 – 20 ampera, žut Grejanje vozačevog sedišta
F58 – 20 ampera, žut Grejanje suvozačevog sedišta
F59 – – Rezerva
F60 – 15 ampera, plav Modul za udobnost upravljača (CSWM) (UPOTREBA UPRAVLJAČA U
TEŠKIM USLOVIMA)
F61 – 10 ampera, crven Levi senzor slepog ugla (LBSS) / Desni senzor slepog ugla (RBSS)
(*)
F62 – – Rezerva
F63 – 10 ampera, crven Kontroler sistema za zaštitu
(*)
F64 – – Rezerva
F65 – – Rezerva
F66 40 ampera, zelen – PREDNJI HVAC VENTILATOR MOTORA
(*)
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 ampera, smeđ Generator startera kaiša (BSG) jedinice generatora motora (MGU) —
ako je u opremi
(*)
F70 – 25 ampera, proziran UBRIZVAGANJE / BOBINA (BENZINSKI MOTOR) / MODUL
GREJAČA (DSL)
(*)
F71 – – Rezerva
U SLUČAJU OPASNOSTI
214

Ležište UIožak osigurača Ubodni osigurač Opis
F72 – 10 ampera, crven PAKET ELEKTRIČNE OPREME ZA PRIMENU U TEŠKIM USLOVIMA
— ako je u opremi
(*)
F73 20 ampera, plav – ELEKTRIČNI KROV LEVO
(*)
F74 20 ampera, plav – ELEKTRIČNI KROV DESNO
(*)
F75 – 10 ampera, crven Jedinica za napajanje – Kontrolni modul za bateriju i pomoćni modul
za napajanje (PPU-BPCM i APM) Generator startera kaiša (BSG) —
ako je u opremi
(*)
F76 – 20 ampera, žut UPRAVLJAČKI MODUL MOTORA (BENZIN) / MODUL POGONSKOG
SKLOPA (DIZEL)
(*)
F77 – 10 ampera, crven GREJANA OGLEDALA
F78 – 10 ampera, crven KOMPAS / OBIJANJE / SIRENA / SENZORI U SLUČAJU OBIJANJA
F79 – 20 ampera, žut KONTROLNI MODUL PAMETNE TRAKE
(*)
F80 – 15 ampera, plav Kontrolni modul pogonskog sklopa (PCM)
(*)
F81 30 ampera, ružičast – ZADNJI ODMRZAVAČ (EBL)
F82 30 ampera, ružičast – GREJAČ GORIVA — ako je u opremi
(*)
F83 60 ampera, žut GREJAČ — ako je u opremi
(*)
215

Ležište UIožak osigurača Ubodni osigurač Opis

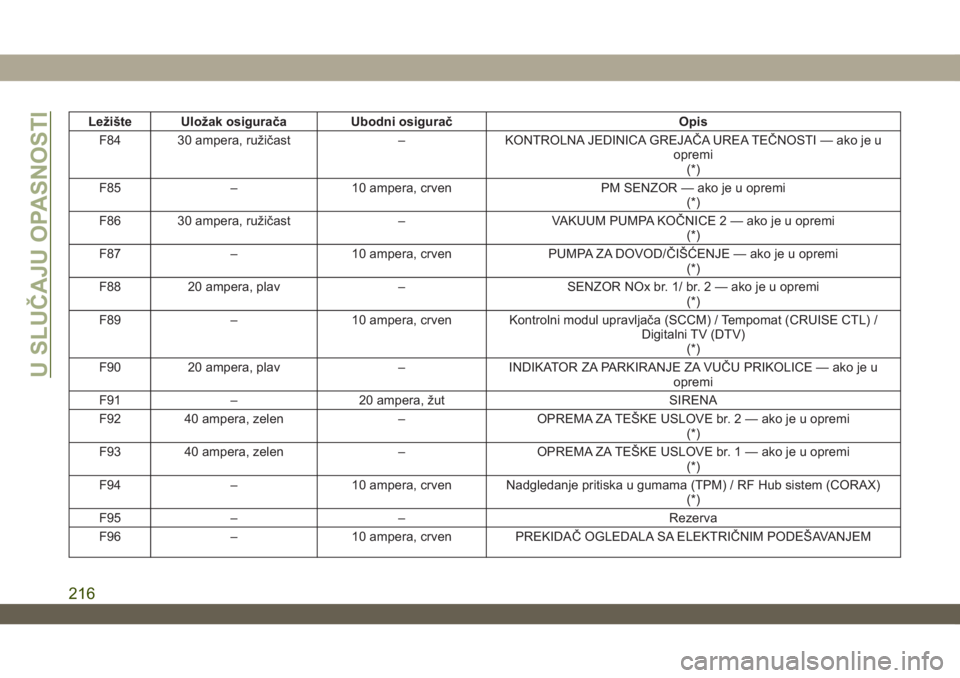

F84 30 ampera, ružičast – KONTROLNA JEDINICA GREJAČA UREA TEČNOSTI — ako je u
opremi
(*)
F85 – 10 ampera, crven PM SENZOR — ako je u opremi
(*)
F86 30 ampera, ružičast – VAKUUM PUMPA KOČNICE 2 — ako je u opremi
(*)
F87 – 10 ampera, crven PUMPA ZA DOVOD/ČIŠĆENJE — ako je u opremi
(*)
F88 20 ampera, plav – SENZOR NOx br. 1/ br. 2 — ako je u opremi
(*)
F89 – 10 ampera, crven Kontrolni modul upravljača (SCCM) / Tempomat (CRUISE CTL) /
Digitalni TV (DTV)
(*)
F90 20 ampera, plav – INDIKATOR ZA PARKIRANJE ZA VUČU PRIKOLICE — ako je u
opremi
F91 – 20 ampera, žut SIRENA
F92 40 ampera, zelen – OPREMA ZA TEŠKE USLOVE br. 2 — ako je u opremi
(*)
F93 40 ampera, zelen – OPREMA ZA TEŠKE USLOVE br. 1 — ako je u opremi
(*)
F94 – 10 ampera, crven Nadgledanje pritiska u gumama (TPM) / RF Hub sistem (CORAX)
(*)
F95 – – Rezerva
F96 – 10 ampera, crven PREKIDAČ OGLEDALA SA ELEKTRIČNIM PODEŠAVANJEM
U SLUČAJU OPASNOSTI
216

Ležište UIožak osigurača Ubodni osigurač Opis

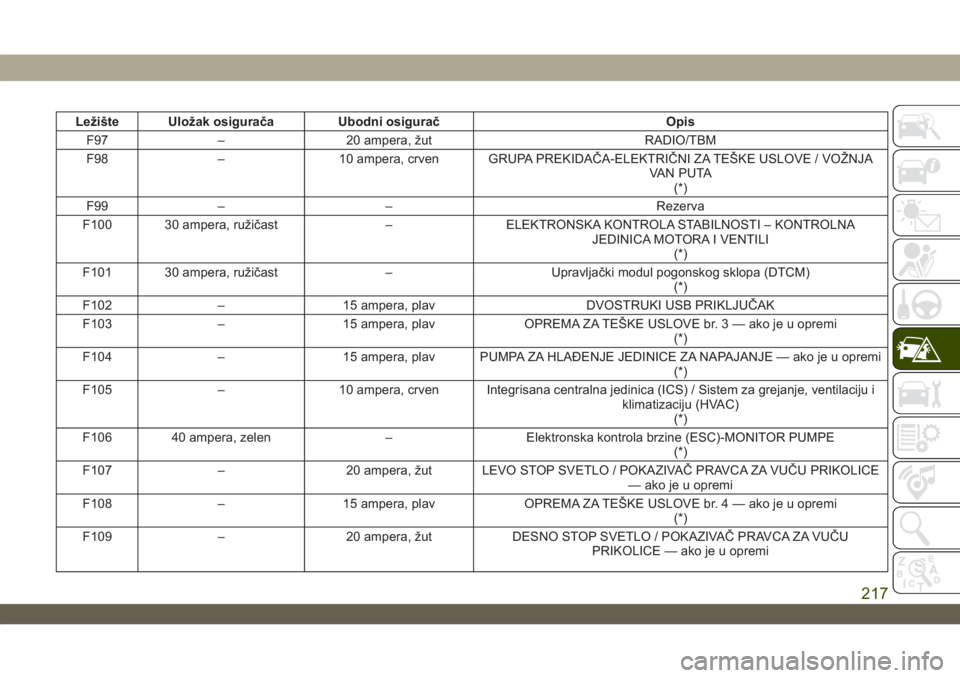

F97 – 20 ampera, žut RADIO/TBM
F98 – 10 ampera, crven GRUPA PREKIDAČA-ELEKTRIČNI ZA TEŠKE USLOVE / VOŽNJA
VAN PUTA
(*)
F99 – – Rezerva
F100 30 ampera, ružičast – ELEKTRONSKA KONTROLA STABILNOSTI – KONTROLNA
JEDINICA MOTORA I VENTILI
(*)
F101 30 ampera, ružičast – Upravljački modul pogonskog sklopa (DTCM)
(*)
F102 – 15 ampera, plav DVOSTRUKI USB PRIKLJUČAK
F103 – 15 ampera, plav OPREMA ZA TEŠKE USLOVE br. 3 — ako je u opremi
(*)
F104 – 15 ampera, plav PUMPA ZA HLAĐENJE JEDINICE ZA NAPAJANJE — ako je u opremi
(*)
F105 – 10 ampera, crven Integrisana centralna jedinica (ICS) / Sistem za grejanje, ventilaciju i
klimatizaciju (HVAC)
(*)
F106 40 ampera, zelen – Elektronska kontrola brzine (ESC)-MONITOR PUMPE
(*)
F107 – 20 ampera, žut LEVO STOP SVETLO / POKAZIVAČ PRAVCA ZA VUČU PRIKOLICE
— ako je u opremi
F108 – 15 ampera, plav OPREMA ZA TEŠKE USLOVE br. 4 — ako je u opremi
(*)
F109 – 20 ampera, žut DESNO STOP SVETLO / POKAZIVAČ PRAVCA ZA VUČU
PRIKOLICE — ako je u opremi
217

Ležište UIožak osigurača Ubodni osigurač Opis

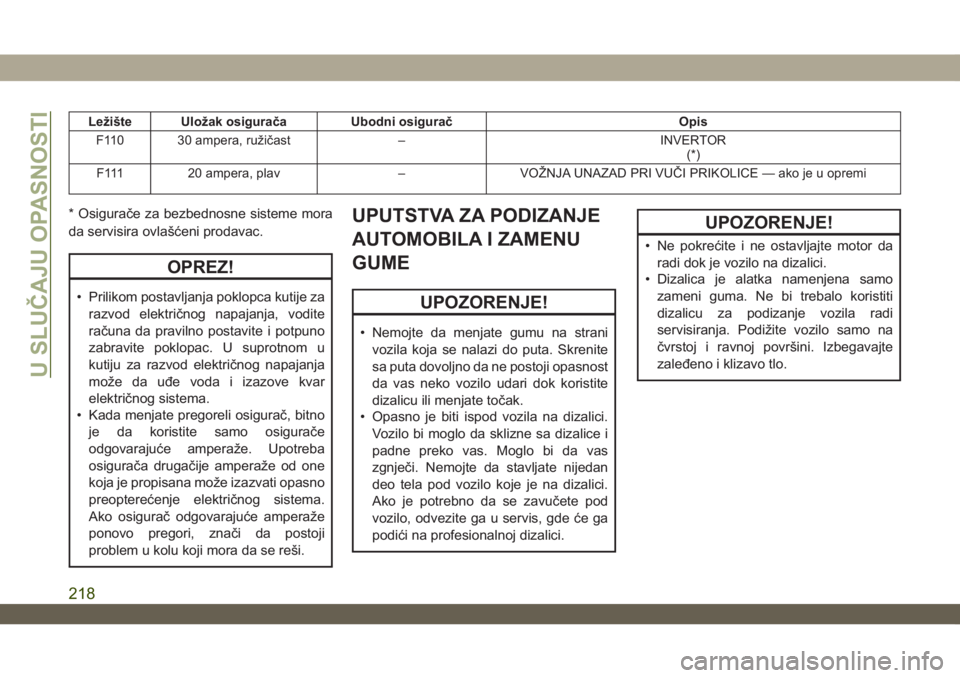

F110 30 ampera, ružičast – INVERTOR
(*)
F111 20 ampera, plav – VOŽNJA UNAZAD PRI VUČI PRIKOLICE — ako je u opremi
* Osigurače za bezbednosne sisteme mora
da servisira ovlašćeni prodavac.
OPREZ!
• Prilikom postavljanja poklopca kutije za
razvod električnog napajanja, vodite
računa da pravilno postavite i potpuno
zabravite poklopac. U suprotnom u
kutiju za razvod električnog napajanja
može da uđe voda i izazove kvar
električnog sistema.
• Kada menjate pregoreli osigurač, bitno
je da koristite samo osigurače
odgovarajuće amperaže. Upotreba
osigurača drugačije amperaže od one
koja je propisana može izazvati opasno
preopterećenje električnog sistema.
Ako osigurač odgovarajuće amperaže
ponovo pregori, znači da postoji
problem u kolu koji mora da se reši.
UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU
GUME
UPOZORENJE!
• Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
• Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas
zgnječi. Nemojte da stavljate nijedan
deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod
vozilo, odvezite ga u servis, gde će ga
podići na profesionalnoj dizalici.
UPOZORENJE!
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
• Dizalica je alatka namenjena samo
zameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi
servisiranja. Podižite vozilo samo na
čvrstoj i ravnoj površini. Izbegavajte
zaleđeno i klizavo tlo.
U SLUČAJU OPASNOSTI
