JEEP WRANGLER UNLIMITED 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)

PERÄVAUNUN VETÄMINEN
Perävaunun vetopainot (perävaunun enimmäispainot)
Malli Etualue Suurin perävaunun kokonaispainoSuurin perävaunun aisapaino
(ks. huomautus)
Kaksiovinen 20 ft2 (1,86 m2) 3 300 lb (1 497 kg) 165 lb (75 kg)
Neliovinen 30 ft2 (2,79 m2) 2 495 kg (5 500 lbs) 275 lbs (125 kg)
Perävaunua vedettäessä sen teknisesti sallittu kuormattu paino voidaan ylittää korkeintaan 10 prosentilla tai 220 paunalla (100 kg) sen mukaan
kumpi on alhaisempi. Tällöin ajonopeus ei saa olla suurempi kuin 62 mph (100 km/h). Perävaunun heilahduksen vaimennuslaitetta suositellaan
käytettäväksi, kun vedettävä kuorma on yli 1 000 lbs (454 kg).
VIRKISTYSKÄYTTÖHINAUS (MATKAILUVAUNU JNE.)
Ajoneuvon vetäminen toisen ajoneuvon perässä
Hinaustapa Pyörät IRTI maasta Nelivetomallit
Pyörät maassa EIKatso ohjeet
•
Automaattivaihteisto P-asennossa
•
Manuaalivaihteiston vaihde valittu (EI N-asennossa)• Jakovaihteisto N-asennossa
• Irrota negatiivinen akkukaapeli.
• Hinaa autoa eteenpäin
Hinauskärryä käyttämälläEtuosa EI SALLITTU
Takaosa EI SALLITTU
Lava-autolla KAIKKI OK
HUOMAUTUS:
Noudata hinattaessa aina paikallisia lakeja ja määräyksiä. Kysy lisätietoja paikallisilta viranomaisilta.
179

Virkistyskäyttöhinaus – nelivetomallit
HUOMAUTUS:
Jakovaihteisto on siirrettävä N-asentoon ja
automaattivaihteisto P-asentoon ja manuaa-
livaihteistossa on kytkettävä vaihde (ei va-
paa) ennen virkistyskäyttöhinausta.
HUOMAUTUS!
• ÄLÄ hinaa nelivetoisia autoja hinauskär-
ryä käyttämällä. Hinaaminen vain kah-
den pyörän ollessa maassa (etu- tai ta-
kapyörät) aiheuttaa vakavia vaihteiston
ja jakovaihteiston vaurioita. Hinaa kaik-
kien neljän pyörän ollessa joko MAASSA
tai IRTI MAASTA (perävaunulla).
• Hinaa autoa vain eteenpäin. Auton hi-
naaminen taaksepäin voi aiheuttaa va-
kavia jakovaihteistovaurioita.
• Automaattivaihteiston on oltava
P-asennossa virkistyskäyttöhinauk-
sessa.
• Manuaalivaihteiston vaihteen on oltava
valittuna (ei N-asennossa) virkistyskäyt-
töhinauksessa.
HUOMAUTUS!
• Tee ennen virkistyskäyttöhinauksen
aloittamista osiossa N-asentoon vaihta-
minen kuvatut toimenpiteet, jotta voit
olla varma, että jakovaihteisto on täysin
N-asennossa. Muutoin sen sisäosat voi-
vat vaurioitua.
• Jos tämän ajoneuvon hinaamisessa ei
noudateta edellä annettuja ohjeita, seu-
rauksena voi olla vakavia vaihteiston tai
jakovaihteiston vaurioita. Uuden ajo-
neuvon rajoitettu takuu ei kata ohjeiden
vastaisesta hinaamisesta aiheutuneita
vaurioita.
• Älä käytä ajoneuvossa puskuriin asen-
nettavaa puristusliittimellistä vetoaisaa.
Puskurin etupalkki voi vahingoittua.
Vaihtaminen vapaa-asentoon (N)
Valmistele ajoneuvo virkistyskäyttöhinausta
varten seuraavien ohjeiden mukaisesti.
VAROITUS!
Jos ajoneuvo jätetään valvomatta, kun ja-
kovaihteisto on N-asennossa eikä seison-
VAROITUS!
tajarrua ole kytketty, seurauksena voi olla
hengenvaarallisia vammoja. Kun jakovaih-
teisto on N-asennossa, sekä etu- että taka-
vetoakseli on kytketty irti voimansiirtojär-
jestelmästä, joten ajoneuvo voi liikkua,
vaikka automaattivaihteisto olisi
P-asennossa (tai manuaalivaihteiston
vaihde kytketty). Seisontajarru on kytket-
tävä aina, kun kuljettaja ei ole autossa.
HUOMAUTUS!
Näitä ohjeita on noudatettava, jotta var-
mistetaan, että jakovaihteisto on kunnolla
N-asennossa ennen virkistyskäyttöhinauk-
sen aloittamista. Näin estetään ajoneuvon
osien vaurioituminen.
1. Pysäytä ajoneuvo tasaiselle alustalle.
2. Pidä jarrupoljinta painettuna.
3. Kytke automaattivaihteisto N-asentoon
tai paina kytkinpoljinta manuaalivaihtei-
sessa autossa.
4. Sammuta moottori.
KÄYNNISTÄMINEN JA AJAMINEN
180

5. Siirrä jakovaihteiston valitsin N-asentoon.
6. Käynnistä moottori.
7. Siirrä vaihteenvalitsin R-asentoon.
8. Vapauta jarrupoljin (manuaalivaihteisissa
autoissa myös kytkinpoljin) viideksi se-
kunniksi ja varmista, että ajoneuvo ei
liiku.
9. Toista vaiheet 7 ja 8, kun automaattivaih-
teisto on D-asennossa tai manuaalivaih-
teisto on 1. vaihteella.
10. Sammuta moottori ja jätä virtalukko lu-
kitsemattomaan ACC (Lisävaruste)
-asentoon.
11. Kytke seisontajarru.
12. Siirrä automaattivaihteisto P-asentoon
tai kytke manuaalivaihteiston vaihde (EI
N-asentoon).
HUOMAUTUS!
Vaihteisto voi vaurioitua, jos se kytketään
P-asentoon jakovaihteiston ollessa
HUOMAUTUS!
N-asennossa ja moottorin käydessä. Kun
jakovaihteisto on N-asennossa, varmista,
että moottori on sammutettu, ennen kuin
kytket vaihteiston P-asentoon.
13. Kiinnitä ajoneuvo vetoautoon sopivalla
vetoaisalla.
14. Vapauta seisontajarru.
15. Irrota negatiivinen akkukaapeli ja siirrä
se pois akun negatiivisen navan
lähettyviltä.
Vaihtaminen pois N-asennosta
Valmistele ajoneuvo normaalikäyttöä varten
seuraavasti:
1. Pysäytä ajoneuvo ja jätä se kytketyksi
vetoautoon.
2. Kytke seisontajarru.
3. Kytke akun negatiivinen akkukaapeli
takaisin.
4. Käynnistä moottori.5. Pidä jarrupoljinta painettuna.
6. Siirrä vaihteenvalitsin N-asentoon.
7. Sammuta moottori.
8. Siirrä jakovaihteiston valitsin haluttuun
asentoon.
HUOMAUTUS:
Kun jakovaihteisto siirretään pois
N-asennosta, moottorin on oltava sammu-
tettuna, jotta vaihto onnistuu.
9. Siirrä automaattivaihteisto P-asentoon tai
manuaalivaihteisto N-asentoon.
10. Vapauta jarrupoljin.
11. Irrota ajoneuvo vetoautosta.
12. Käynnistä moottori.
13. Pidä jarrupoljinta painettuna.
14. Vapauta seisontajarru.
15. Siirrä vaihteisto ajovaihteelle, vapauta
jarrupoljin (ja manuaalivaihteistossa
kytkin) ja tarkista, että ajoneuvo toimii
normaalisti.
181

182

HÄTÄTILANTEESSA
HÄTÄVILKUT...............184
POLTTIMOIDEN VAIHTAMINEN. .184
Vaihtopolttimot...............184
Polttimoiden vaihtaminen.........186
SULAKKEET...............188
Yleistä.....................189
Virranjakokeskus...............189
NOSTAMINEN JA RENKAIDEN
VAIHTO...................197
Tunkin sijainti................198
Vararenkaan irrotus.............198Noston valmistelu.............198
Tunkin käyttöohjeet............199
Renkaiden asennus.............201
Vaatimustenmukaisuusvakuutus.....202
Tunkin käytön varotoimet.........204
KAAPELIKÄYNNISTYS.......204
Kaapelikäynnistyksen valmistelu.....205
Apukäynnistystoimenpiteet........206
MOOTTORIN YLIKUUMEN-
TUESSA..................207
P-ASENNON MANUAALINEN
VAPAUTUS................208JUUTTUNEEN AJONEUVON
IRROTTAMINEN............209
VIKAANTUNEEN AJONEUVON
HINAAMINEN..............210
Ilman kauko-ohjainta............211
Nelivetomallit................211
Vetosilmukan käyttö.............211
ONNETTOMUUKSIIN REAGOIVA
TURVAJÄRJESTELMÄ (EARS) . .213
TAPAHTUMATIETOJEN
TALLENNUS (EDR)...........213
HÄTÄTILANTEESSA
183

HÄTÄVILKUT
Hätävilkkujen kytkin on kojelaudassa ilmas-
tointijärjestelmän säädinten alapuolella.
Kytke hätävilkut toimintaan pai-
namalla kytkintä. Kun kytkintä
painetaan, kaikki suuntamerkki-
valot vilkkuvat ja varoittavat
muuta liikennettä hätätilanteesta. Kytke hä-
tävilkut pois käytöstä painamalla kytkintä toi-
sen kerran.Tämä järjestelmä on tarkoitettu hätätapauk-
sesta varoittamiseen, eikä sitä saa käyttää
liikkuvassa ajoneuvossa. Käytä sitä silloin,
kun ajoneuvoa ei voi liikuttaa ja se on vaa-
raksi muille tielläliikkujille.
Jos ajoneuvo on jätettävä avun hakemisen
vuoksi, hätävilkut jatkavat toimintaansa,
vaikka virtalukko olisi OFF (Sammutus)
-asennossa.HUOMAUTUS:
Jos hätävilkkuja käytetään pitkään, ne voivat
kuluttaa akun latauksen loppuun.
POLTTIMOIDEN VAIHTAMINEN
Vaihtopolttimot
Sisävalojen polttimot
Tunnus
Automaattivaihteiston merkkivalo658
Lämmityslaitteen säätimen valot (2) 194
Keinukytkimen merkkivalo (takaikkunan huurteenpoisto ja
takalasinpesin/-pyyhin)**
Kattovalo kaiutinryhmässä912
** Polttimoita saa vain valtuutetulta jälleenmyyjältä.
HÄTÄTILANTEESSA
184

Ulkovalojen polttimot
Tunnus
Ajovalot (2)H4
Premium-ajovalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Sport-etupysäköintivalot/suuntavilkut (2) 7442NALL
Premium-etupysäköintivalot/suuntavilkut (2) LED – (valtuutettu jälleenmyyjä vaihtaa)
Perusmallinen (Sahara/Rubicon) suuntavilkku 7440NA
Perusmallinen (Sahara/Rubicon) pysäköinti-/päiväajovalo 7443
Etusivuvalot (2)LED – (valtuutettu jälleenmyyjä vaihtaa)
Perusmalliset sumuvalotPSX24W
Premium-sumuvalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Premium-LED-takavalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Perusmallisen takajarruvalon/takavalon polttimo P27/7WK
Perusmallisen takavalon suuntavilkun polttimo WY21W
Perusmallisen takavalon varapolttimo W16W
Perusmallinen takasivuvalo LED – (valtuutettu jälleenmyyjä vaihtaa)
Keskimmäinen yläjarruvalo LED – (valtuutettu jälleenmyyjä vaihtaa)
Rekisterikilven valoW5W
TakasumuvaloW21W
HUOMAUTUS:
Numerot viittaavat eri polttimotyyppeihin, joita on saatavana valtuutetulta jälleenmyyjältä.
Jos polttimo on vaihdettava, käänny valtuutetun jälleenmyyjän puoleen tai katso ohjeita huolto-oppaasta.
185

Polttimoiden vaihtaminen
HUOMAUTUS:
Lasit voivat huurtua tietyissä sääolosuh-
teissa. Huurre häviää tavallisesti sääolosuh-
teiden muuttuessa, kun tiivistymä höyrystyy.
Valojen sytyttäminen nopeuttaa yleensä la-
sien puhdistumista.
Halogeeniajovalot
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Avaa konepelti ja tue se tukitangolla.
2. Irrota etusäleikkö. Kierrä yläosan pidik-
keitä neljänneskierros vastapäivään ja ir-
rota ne.
3. Vedä säleikön alaosa irti aloittamalla toi-
sesta reunasta ja siirtymällä kohti toista
reunaa.
4. Irrota kolme ruuvia, jotka kiinnittävät ajo-
valon ajoneuvoon.
5. Irrota valo ajoneuvosta.6. Poista lamppu pidikkeestä.
7. Tartu polttimoon ja käännä sitä 1/4 kier-
rosta vastapäivään.
8. Vedä polttimo irti kotelosta.
9. Paina liittimen lukituskieleke avattuun
asentoon.
10. Irrota liitin polttimosta.
11. Paina liitin uuden polttimon kantaan ja
paina liittimen lukituskieleke
lukitusasentoon.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
12. Asenna polttimon kotelo. Käännä poltti-
moa 1/4 kierrosta myötäpäivään.
Etupysäköintivalot / suuntavilkku
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Irrota etupyöränaukon suojuksen kiinnik-
keet, jotta pääset käsiksi polttimon
kantoihin.
2. Kierrä lampun istukkaa 1/4 kierrosta vas-
tapäivään ja irrota se kotelosta. Vedä polt-
timo suoraan ulos istukasta ja vaihda se.
Pyöränaukon suojus
HÄTÄTILANTEESSA
186

LED-etusivuvalot
Kysy tarvittaessa lisätietoja valtuutetulta jäl-
leenmyyjältä.
Halogeenietusumuvalo
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Kurota ajoneuvon alle, jotta yllät
etusumuvalon taakse.
2. Irrota johtosarjan liitin etusumuvalon liit-
timen istukasta.
3. Tartu tiukasti polttimon salpoihin ja pu-
rista ne yhteen, jolloin polttimo irtoaa
etusumuvalokotelon takaosasta.
4. Vedä polttimo suoraan ulos kotelon au-
kosta ja asenna uusi polttimo.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi. Ras-
vajäljet lyhentävät lampun käyttöikää mer-
kittävästi. Jos polttimo on kosketuksissa
öljyisen pinnan kanssa, puhdista se iso-
propanolialkoholilla.LED-etusumuvalo
Kysy tarvittaessa lisätietoja valtuutetulta jäl-
leenmyyjältä.
Taka-/jarruvalo, suuntavilkku ja peruutus-
valo

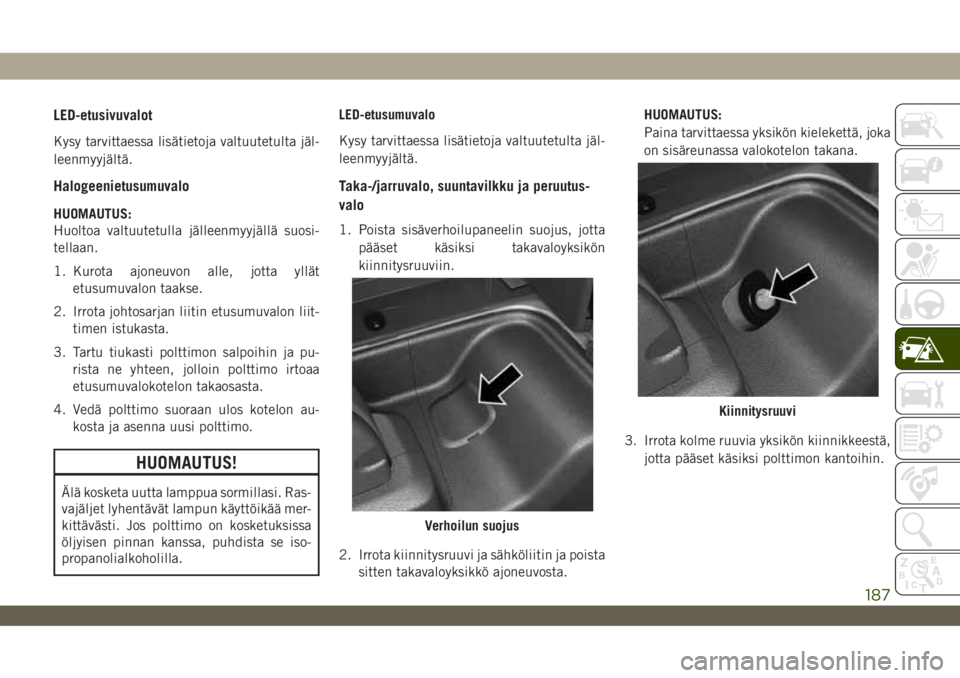

1. Poista sisäverhoilupaneelin suojus, jotta
pääset käsiksi takavaloyksikön
kiinnitysruuviin.
2. Irrota kiinnitysruuvi ja sähköliitin ja poista
sitten takavaloyksikkö ajoneuvosta.HUOMAUTUS:
Paina tarvittaessa yksikön kielekettä, joka
on sisäreunassa valokotelon takana.
3. Irrota kolme ruuvia yksikön kiinnikkeestä,
jotta pääset käsiksi polttimon kantoihin.
Verhoilun suojus
Kiinnitysruuvi
187

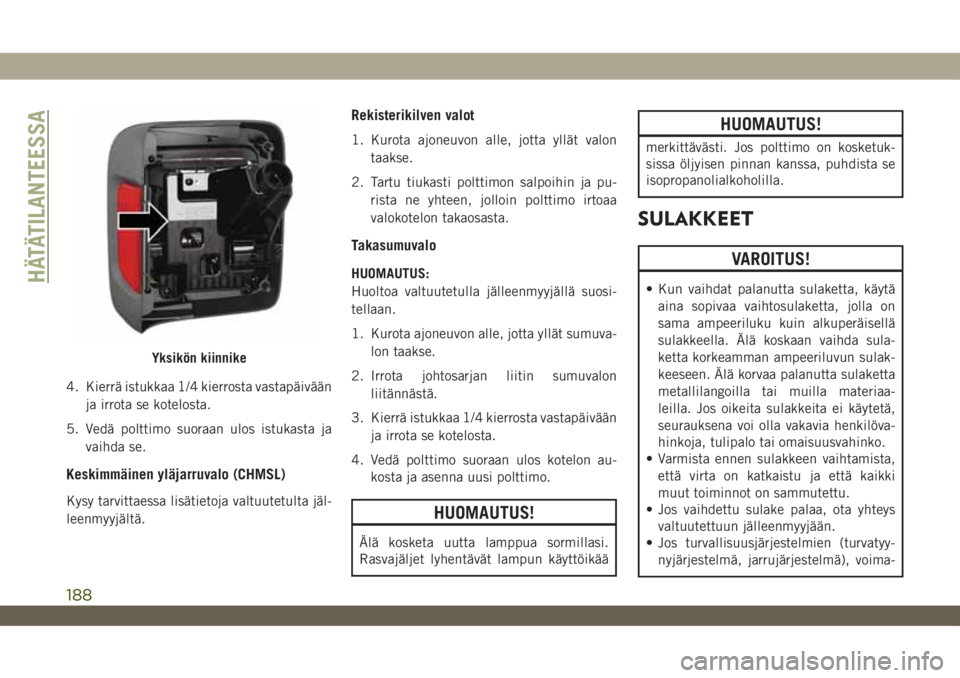

4. Kierrä istukkaa 1/4 kierrosta vastapäivään
ja irrota se kotelosta.
5. Vedä polttimo suoraan ulos istukasta ja
vaihda se.
Keskimmäinen yläjarruvalo (CHMSL)
Kysy tarvittaessa lisätietoja valtuutetulta jäl-
leenmyyjältä.
Rekisterikilven valot
1. Kurota ajoneuvon alle, jotta yllät valon
taakse.
2. Tartu tiukasti polttimon salpoihin ja pu-
rista ne yhteen, jolloin polttimo irtoaa
valokotelon takaosasta.
Takasumuvalo
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Kurota ajoneuvon alle, jotta yllät sumuva-
lon taakse.
2. Irrota johtosarjan liitin sumuvalon
liitännästä.
3. Kierrä istukkaa 1/4 kierrosta vastapäivään
ja irrota se kotelosta.
4. Vedä polttimo suoraan ulos kotelon au-
kosta ja asenna uusi polttimo.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
HUOMAUTUS!
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Jos oikeita sulakkeita ei käytetä,
seurauksena voi olla vakavia henkilöva-
hinkoja, tulipalo tai omaisuusvahinko.
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki
muut toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
• Jos turvallisuusjärjestelmien (turvatyy-
nyjärjestelmä, jarrujärjestelmä), voima-
Yksikön kiinnike
HÄTÄTILANTEESSA
188
