Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F76 — 20 АЖелтый МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ECM (БЕНЗИНО-
ВЫЕ ДВИГАТЕЛИ)/PCM (ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ)
(*)
F77 — 10 АКрасный ЗЕРКАЛАЗАДНЕГО ВИДАС ОБОГРЕВОМ
F78 — 10 А Красный ДАТЧИКИ COMP/ОХРАННОЙ СИГНАЛИЗАЦИИ/СИГН.
F79 — 20 АЖелтый МОД. УПРАВЛ. SMART BAR
(*)
F80 — 15 АГолубой PCM
(*)
F81 30 АРозовый — ОБОГРЕВ ЗАДНЕГО СТЕКЛА(EBL)
F82 30 АРозовый — ПОДОГР. ТОПЛИВА— если установлен
(*)
F83 60 А Желтый ПРЕДПУСКОВОЙ ОБОГРЕВАТЕЛЬ ДВИГАТЕЛЯ — при на-
личии
(*)
F84 30 АРозовый — БЛОК УПРАВ. ПОДОГР. МОЧЕВИНЫ — если установлен
(*)
F85 — 10 АКрасный ДАТЧИК PM — если установлен
(*)
F86 30 АРозовый — ВАК. НАСОС ТОРМ. СИСТ. 2 — если установлен
(*)
F87 — 10 А Красный НАГНЕТАЮЩИЙ/ПРОДУВОЧНЫЙ НАСОС — если установ-
лен
(*)
249
Page 252 of 434

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F88 20 АГолубой — ДАТЧИК NOx №1/№2 — если установлен
(*)
F89 — 10 АКрасный Модуль управления рулевой колонкой (SCCM)/Круиз-
контроль (CRUISE CTL)/Цифровое телевидение (DTV)
(*)
F90 20 АГолубой — СТОЯН. ФОНАРЬ БУКС. УСТР. — если установлен
F91 — 20 АЖелтый ЗВУКОВОЙ СИГНАЛ
F92 40 АЗеленый — ВСПОМ. ОБОР. ПОВЫШ. МОЩН. №2 — если установлено
(*)
F93 40 АЗеленый — ВСПОМ. ОБОР. ПОВЫШ. МОЩН. №1 — если установлено
(*)
F94 — 10 АКрасный Система контроля давления в шинах (TPM) /Система ра-
диочастотного узла (CORAX)
(*)
F95 — — Резервный
F96 — 10 АКрасный ПЕРЕКЛ. ЗЕРКАЛО ЗАДНЕГО ВИДАС ЭЛЕКТРОПРИВО-
ДОМ
F97 — 20 АЖелтый РАДИО/TBM
F98 — 10 АКрасный ПАН. ПЕРЕКЛ.- ЭЛЕКТР. ПОВ. МОЩН./БЕЗДОРОЖЬЕ
(*)
F99 — — Резервный
F100 30 АРозовый — ESC-ECU и КЛАПАНЫ
(*)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
250
Page 253 of 434

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F101 30 АРозовый — Модуль управления трансмиссией (DTCM)
(*)
F102 — 15 АГолубой ДВОЙНОЙ ПОРТ USB
F103 — 15 АГолубой ВСПОМ. ОБОР. ПОВЫШ. МОЩН. №3 — если установлено
(*)
F104 — 15 АГолубой НАСОС ОХЛАЖДЕНИЕЯ PPU — если установлен
(*)
F105 — 10 АКрасный Встроенный центральный блок (ICS) /Система кондициони-
рования и отопления (HVAC)
(*)
F106 40 АЗеленый — Система электронного управления скоростью (ESC) — НА-
СОС MTR
(*)
F107 — 20 АЖелтый СТОП-СИГНАЛ БУКС. УСТР./ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОР.
— если установлен
F108 — 15 АГолубой ВСПОМ. ОБОР. ПОВЫШ. МОЩН. №4 — если установлено
(*)
F109 — 20 АЖелтый СТОП-СИГНАЛ БУКС. УСТР./ПРАВЫЙ УКАЗАТЕЛЬ ПОВОР.
— если установлен
F110 30 АРозовый — ИНВЕРТЕР НАПРЯЖЕНИЯ
(*)
F111 20 АГолубой — ФОНАРИ ЗАДНЕГО ХОДАБУКСИРОВОЧНОГО УСТРОЙ-
СТВА— если установлено
251
Page 254 of 434

* Обслуживание предохранителей систем
безопасности необходимо производить у
уполномоченного дилера.
ПРЕДОСТЕРЕЖЕНИЯ!
• При установке крышки блока распре-
деления питания важно убедиться,
что она расположена правильно и
полностью зафиксирована. В против-
ном случае в блок распределения пи-
тания может попасть вода, что приве-
дет к неисправности электрической
системы.
• При замене сгоревшего предохрани-
теля очень важно использовать пре-
дохранитель нужного номинала. Ис-
пользование предохранителя
номиналом выше указанного может
привести к опасной перегрузке элек-
трической системы. Если правильно
подобранный предохранитель про-
должает выходить из строя, это мо-
жет свидетельствовать о требующей
немедленного устранения неисправ-
ности в цепи.
ЗАМЕНА
ПОВРЕЖДЕННОГО
КОЛЕСА
ПРЕДУПРЕЖДЕНИЯ!
• Не производите замену колеса со
стороны проезжей части, если авто-
мобиль припаркован вблизи от до-
роги. Чтобы обезопасить себя во
время работы с домкратом или за-
мены поврежденного колеса, выбе-
рите место, достаточно удаленное от
края проезжей части дороги.
• Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым трав-
мам. Следите за тем, чтобы части
вашего тела не находились под авто-
мобилем, поднятым на домкрате.
Если вам необходимо выполнить ра-
боты под поднятым автомобилем,
обратитесь на сервисную станцию,
ПРЕДУПРЕЖДЕНИЯ!
где автомобиль поднимут на подъем-
нике.
• Не запускайте двигатель и не остав-
ляйте его работающим, когда авто-
мобиль поднят на домкрате.
• Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта. Пе-
ред тем как поднять автомобиль на
домкрате, установите его на ровную
горизонтальную площадку с твердым
покрытием. Запрещается поднимать
автомобиль с помощью домкрата на
скользких или обледенелых площад-
ках.
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
252
Page 255 of 434

Расположение домкрата
Домкрат и гаечный ключ находятся в ба-
гажном отделении в задней части автомо-
биля. Для снятия домкрата и инструмен-
тов выполните следующие действия:
1. Поднимите напольную панель багаж-
ного отделения.
ПРИМЕЧАНИЕ:
Для облегчения доступа можно снять
напольную панель багажного отделе-
ния, потянув ее назад.
2. Снимите крышку отсека для хранения
инструментов, сжав защелку на левой
стороне и потянув вверх.
3. Поверните черную пластиковую ба-
рашковую гайку против часовой
стрелки, чтобы отсоединить домкрат
от отсека хранения.
4. Снимите набор инструментов и при-
способления для сборки.
Снятие запасной шины
1. Чтобы снять запасную шину с крепле-
ния, снимите чехол, при наличии.
2. Снимите крышку камеры заднего вида,
повернув стопорный болт влево с по-
мощью отвертки Torx № T40 и храпо-
вого механизма из прилагаемого на-
бора инструментов.
3. Открутите зажимные гайки с помощью
гаечного ключа, поворачивая их про-
тив часовой стрелки. С помощью соот-
ветствующего ключа (расположенного
в перчаточном ящике) открутите сто-
порную гайку (при наличии), повернув
ее против часовой стрелки.
Установка замененной запасной шины
1. Установите запасную шину на кронш-
тейн. Затяните зажимные гайки и сто-
порную гайку.2. Установите стопорный болт крышки
камеры в положение блокировки, по-
вернув вправо с помощью отвертки
Torx № 40 и храпового механизма. За-
тем установите крышку камеры на
место, надев ее на кронштейн камеры/
шины, пока она не встанет на место.
3. Установите чехол запасной шины,
если таковой имеется.
ПРИМЕЧАНИЕ:
Если на раму крепления запасной шины
добавлены дополнительные принадлеж-
ности, установленные после продажи, об-
щий вес не должны превышать 38,5 кг
(85 фунтов), включая вес запасной шины.
253
Page 256 of 434

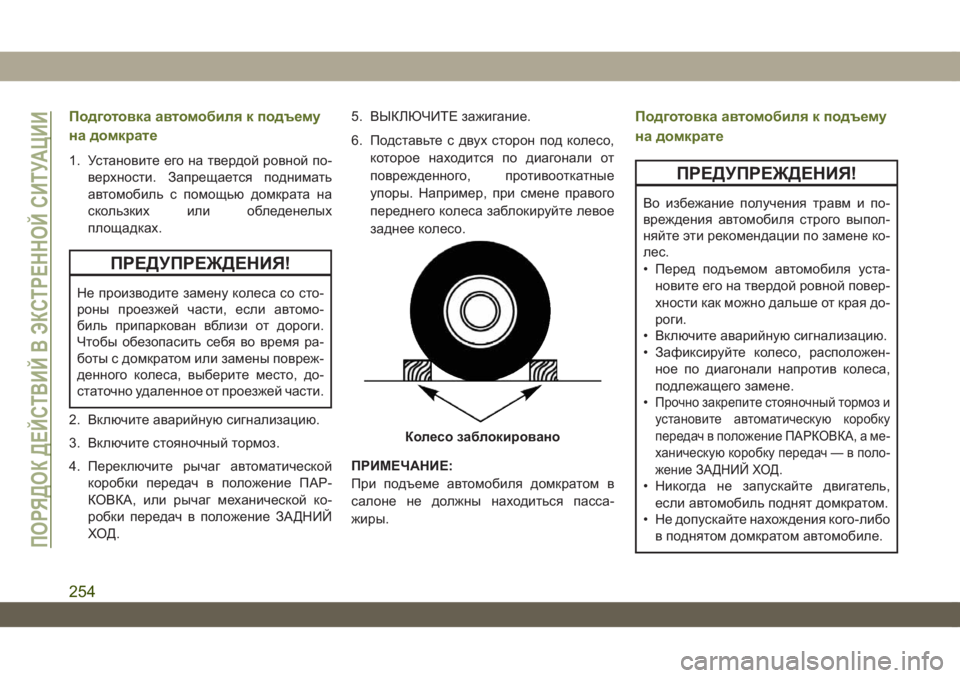

Подготовка автомобиля к подъему
на домкрате
1. Установите его на твердой ровной по-
верхности. Запрещается поднимать
автомобиль с помощью домкрата на
скользких или обледенелых
площадках.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны проезжей части, если автомо-
биль припаркован вблизи от дороги.
Чтобы обезопасить себя во время ра-
боты с домкратом или замены повреж-
денного колеса, выберите место, до-
статочно удаленное от проезжей части.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переключите рычаг автоматической
коробки передач в положение ПАР-
КОВКА, или рычаг механической ко-
робки передач в положение ЗАДНИЙ
ХОД.5. ВЫКЛЮЧИТЕ зажигание.
6. Подставьте с двух сторон под колесо,
которое находится по диагонали от
поврежденного, противооткатные
упоры. Например, при смене правого
переднего колеса заблокируйте левое
заднее колесо.
ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом в
салоне не должны находиться пасса-
жиры.
Подготовка автомобиля к подъему
на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и по-
вреждения автомобиля строго выпол-
няйте эти рекомендации по замене ко-
лес.
• Перед подъемом автомобиля уста-
новите его на твердой ровной повер-
хности как можно дальше от края до-
роги.
• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположен-
ное по диагонали напротив колеса,
подлежащего замене.
•
Прочно закрепите стояночный тормоз и
установите автоматическую коробку
передач в положение ПАРКОВКА, а ме-
ханическую коробку передач—вполо-
жение ЗАДНИЙ ХОД.
• Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
• Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
Колесо заблокировано
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
254
Page 257 of 434

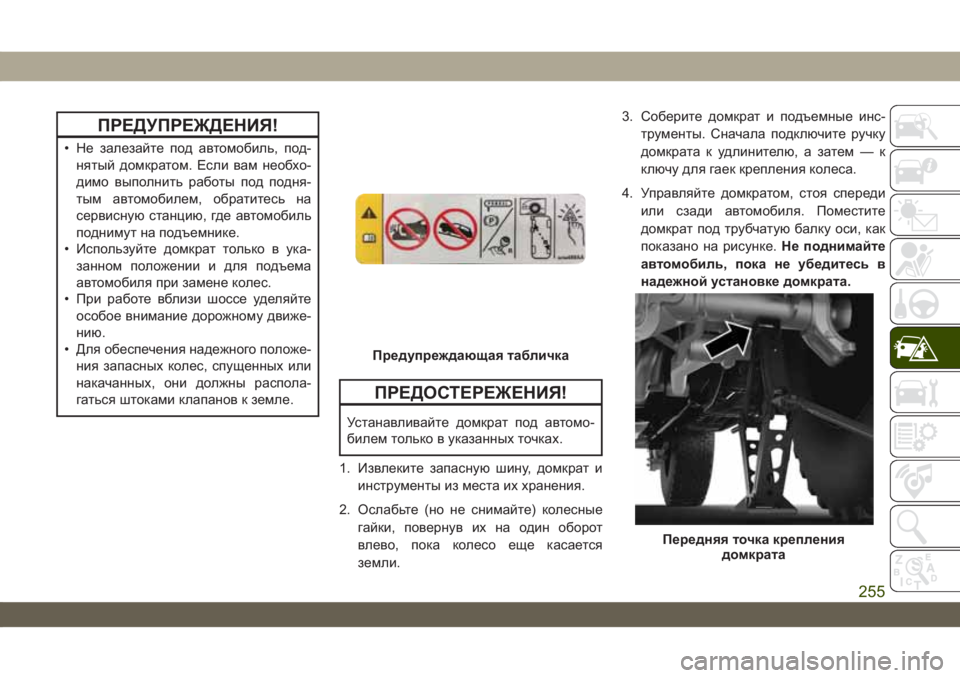

ПРЕДУПРЕЖДЕНИЯ!
• Не залезайте под автомобиль, под-
нятый домкратом. Если вам необхо-
димо выполнить работы под подня-
тым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
• Используйте домкрат только в ука-
занном положении и для подъема
автомобиля при замене колес.
• При работе вблизи шоссе уделяйте
особое внимание дорожному движе-
нию.
• Для обеспечения надежного положе-
ния запасных колес, спущенных или
накачанных, они должны распола-
гаться штоками клапанов к земле.
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат под автомо-
билем только в указанных точках.
1. Извлеките запасную шину, домкрат и
инструменты из места их хранения.
2. Ослабьте (но не снимайте) колесные
гайки, повернув их на один оборот
влево, пока колесо еще касается
земли.3. Соберите домкрат и подъемные инс-
трументы. Сначала подключите ручку
домкрата к удлинителю, а затем — к
ключу для гаек крепления колеса.
4. Управляйте домкратом, стоя спереди
или сзади автомобиля. Поместите
домкрат под трубчатую балку оси, как
показано на рисунке.Не поднимайте
автомобиль, пока не убедитесь в
надежной установке домкрата.
Предупреждающая табличка
Передняя точка крепления
домкрата
255
Page 258 of 434

5. Поднимите автомобиль, поворачивая
винт домкрата по часовой стрелке.
Поднимайте автомобиль до тех пор,
пока поврежденное колесо не отор-
вется от опорной площадки и не поя-
вится достаточно места для установки
запасной шины. Обеспечьте мини-
мальный просвет между колесом и
опорной поверхностью для обеспече-
ния максимальной устойчивости.
ПРЕДУПРЕЖДЕНИЯ!
Подъем автомобиля на высоту больше
необходимой делает его менее устой-
чивым. Автомобиль может сорваться с
домкрата и травмировать находящихся
поблизости людей. Поэтому всегда
поднимайте автомобиль только на ми-
нимальную высоту, достаточную для
замены колеса.
6. Снимите крепежные гайки и само
колесо.
7. Поместите запасное колесо/шину на
автомобиль и установите гайки кони-
ческими концами к колесу. Слегка за-
тяните крепежные гайки, повернув их
по часовой стрелке.
ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока авто-
мобиль не будет опущен на землю. Не-
соблюдение этого требования может
привести к серьезным травмам.8. Опустите автомобиль, поворачивая
винт домкрата влево, и уберите
домкрат.
9. Окончательно затяните гайки крепле-
ния колеса. Прикладывайте усилие к
ключу во время затягивания, чтобы
увеличить действие рычага. Пооче-
редно затягивая гайки, каждую из них
подтяните два раза. См. главу "Мо-
менты затяжки" в разделе "Техничес-
кие характеристики" для получения
сведений о требуемом значении мо-
мента затяжки зажимных гаек.
10. Уберите домкрат и колесные
колодки.
11. Закрепите домкрат и инструменты в
местах их хранения.
12. Закрепите поврежденное колесо/
шину на раме запасной шины. Затя-
ните зажимные гайки и стопорную
гайку.
Задняя точка крепления домкрата
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
256
Page 259 of 434

13. Установите стопорный болт крышки
камеры в положение блокировки, по-
вернув вправо с помощью отвертки
Torx № 40 и храпового механизма.
Затем установите крышку камеры на
место, надев ее на кронштейн
камеры/шины, пока она не встанет на
место.
ПРЕДУПРЕЖДЕНИЯ!
Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться с места вперед в случае
дорожно-транспортного происшествия
или резкого торможения и представ-
лять опасность для водителя или пас-
сажиров автомобиля. Всегда храните
домкрат, инструмент и запасное колесо
в специально предназначенных для
этого местах.
Установка дорожных шин
1. Установите дорожное колесо на ось.
2. Установите крепежные гайки коничес-
кими концами к колесу. Наживите
гайки.
ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока авто-
мобиль не будет опущен на землю. Не-
соблюдение этого требования может
привести к серьезным травмам.
3. Опустите автомобиль на землю, вра-
щая ручку домкрата против часовой
стрелки.4. Окончательно затяните гайки крепле-
ния колеса. Для создания большей
подъемной силы рычага приклады-
вайте усилие к ключу по направлению
вниз, воздействуя таким образом на
конец ручки. Затяните крепежные
гайки в звездообразном порядке, пока
каждая гайка не будет затянута
дважды. Требуемое значение момента
затяжки зажимных гаек указано в таб-
лице «Моменты затяжки» главы «Тех-
нические характеристики». При воз-
никновении сомнений в правильности
затяжки гаек обратитесь для проверки
к авторизованному дилеру или на
станцию техобслуживания.
5. Через 40 км (25 миль) движения про-
верьте динамометрическим ключом
момент затяжки зажимных гаек, чтобы
убедиться, что все гайки надежно си-
дят на своих местах.
257
Page 260 of 434

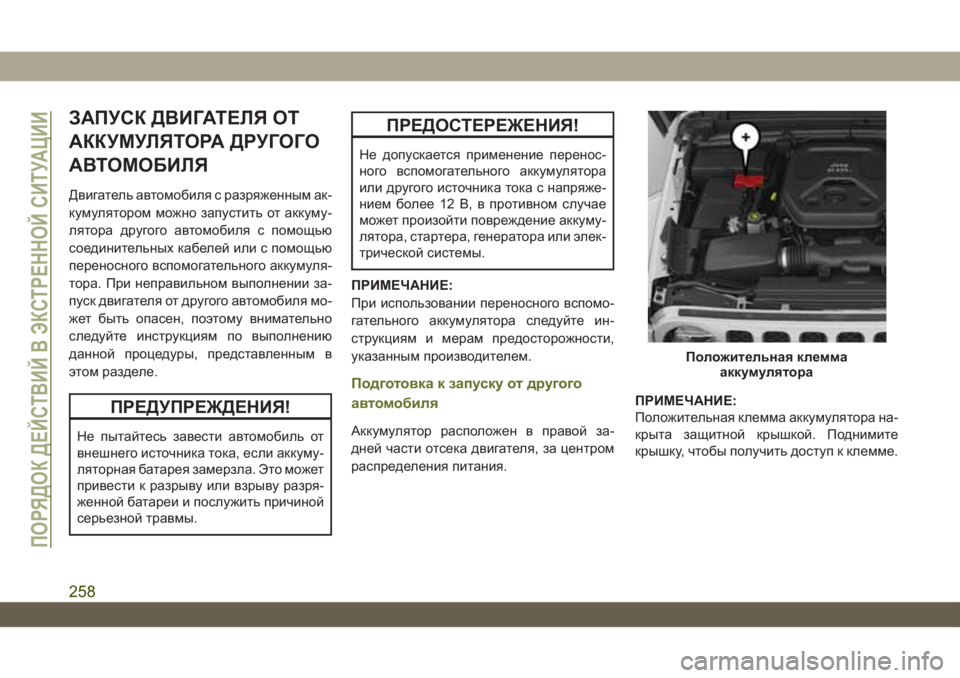

ЗАПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРА ДРУГОГО
АВТОМОБИЛЯ
Двигатель автомобиля с разряженным ак-
кумулятором можно запустить от аккуму-
лятора другого автомобиля с помощью
соединительных кабелей или с помощью
переносного вспомогательного аккумуля-
тора. При неправильном выполнении за-
пуск двигателя от другого автомобиля мо-
жет быть опасен, поэтому внимательно
следуйте инструкциям по выполнению
данной процедуры, представленным в
этом разделе.
ПРЕДУПРЕЖДЕНИЯ!
Не пытайтесь завести автомобиль от
внешнего источника тока, если аккуму-
ляторная батарея замерзла. Это может
привести к разрыву или взрыву разря-
женной батареи и послужить причиной
серьезной травмы.
ПРЕДОСТЕРЕЖЕНИЯ!
Не допускается применение перенос-
ного вспомогательного аккумулятора
или другого источника тока с напряже-
нием более 12 В, в противном случае
может произойти повреждение аккуму-
лятора, стартера, генератора или элек-
трической системы.
ПРИМЕЧАНИЕ:
При использовании переносного вспомо-
гательного аккумулятора следуйте ин-
струкциям и мерам предосторожности,
указанным производителем.
Подготовка к запуску от другого
автомобиля
Аккумулятор расположен в правой за-
дней части отсека двигателя, за центром
распределения питания.ПРИМЕЧАНИЕ:
Положительная клемма аккумулятора на-
крыта защитной крышкой. Поднимите
крышку, чтобы получить доступ к клемме.
Положительная клемма
аккумулятора
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
258
