JEEP WRANGLER UNLIMITED 2021 Drift- og vedlikeholdshåndbok (in Norwegian)

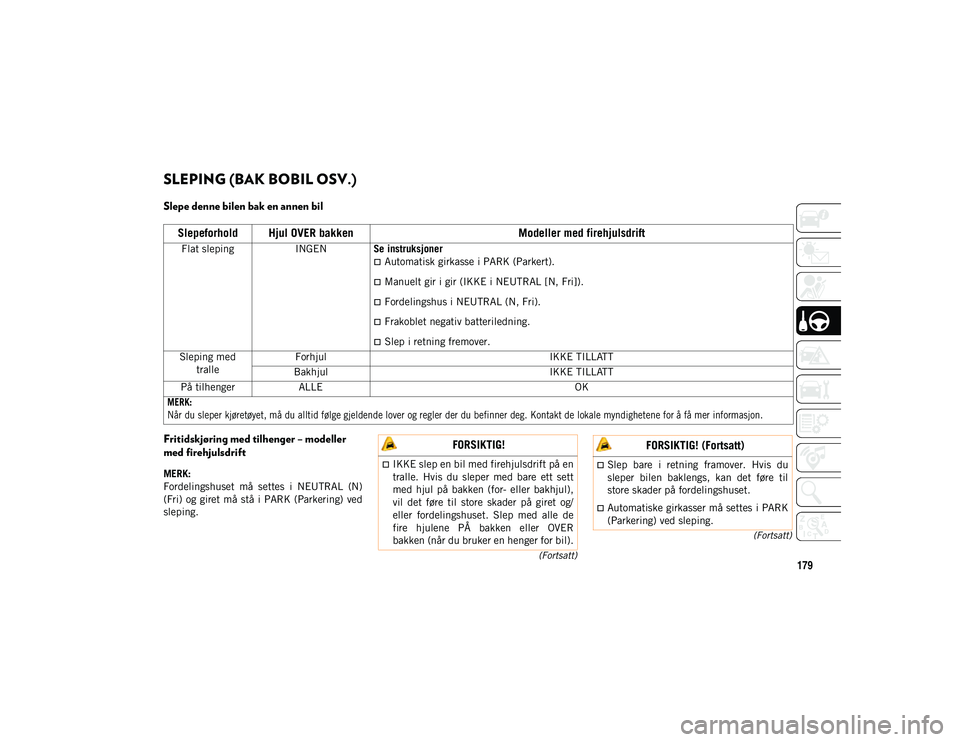

179
(Fortsatt)
(Fortsatt)
SLEPING (BAK BOBIL OSV.)
Slepe denne bilen bak en annen bil
Fritidskjøring med tilhenger – modeller
med firehjulsdrift
MERK:
Fordelingshuset må settes i NEUTRAL (N)
(Fri) og giret må stå i PARK (Parkering) ved
sleping.
Slepeforhold Hjul OVER bakken Modeller med firehjulsdrift
Flat slepingINGENSe instruksjoner
Automatisk girkasse i PARK (Parkert).
Manuelt gir i gir (IKKE i NEUTRAL [N, Fri]).
Fordelingshus i NEUTRAL (N, Fri).
Frakoblet negativ batteriledning.
Slep i retning fremover.
Sleping med tralle Forhjul
IKKE TILLATT
Bakhjul IKKE TILLATT
På tilhenger ALLE OK

MERK:
Når du sleper kjøretøyet, må du alltid følge gjeldende lover og regler der du befinner deg. Kontakt de lokale myndighetene for å få mer informasjon.

FORSIKTIG!
IKKE slep en bil med firehjulsdrift på en
tralle. Hvis du sleper med bare ett sett
med hjul på bakken (for- eller bakhjul),
vil det føre til store skader på giret og/
eller fordelingshuset. Slep med alle de
fire hjulene PÅ bakken eller OVER
bakken (når du bruker en henger for bil).Slep bare i retning framover. Hvis du
sleper bilen baklengs, kan det føre til
store skader på fordelingshuset.
Automatiske girkasser må settes i PARK
(Parkering) ved sleping.
FORSIKTIG! (Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 179

OPPSTART OG BRUK

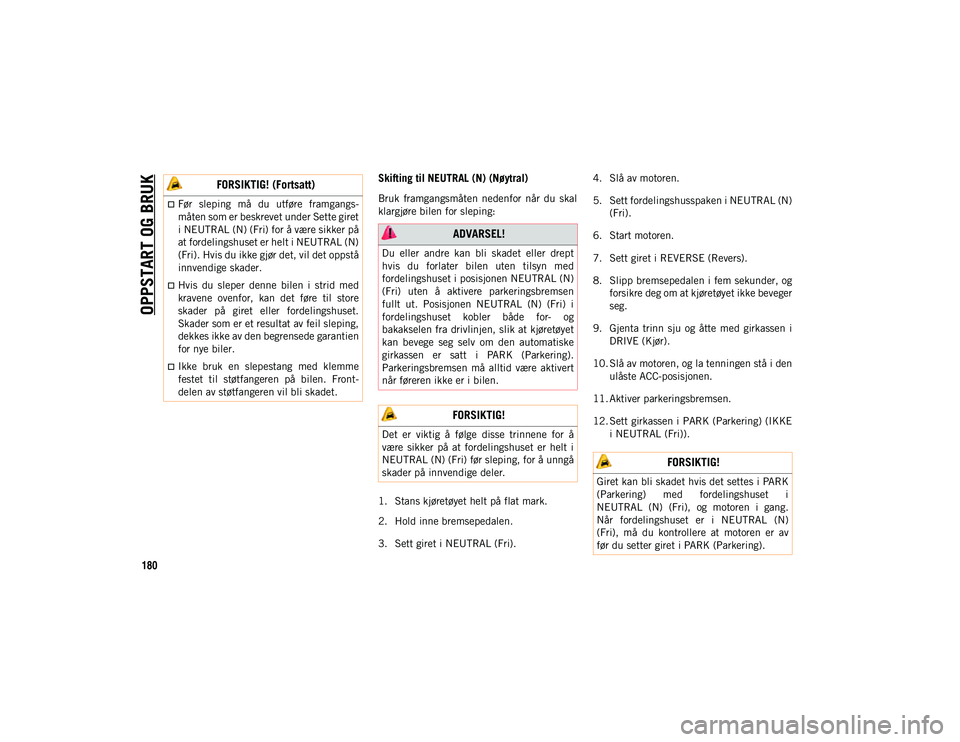

180
Skifting til NEUTRAL (N) (Nøytral)
Bruk framgangsmåten nedenfor når du skal
klargjøre bilen for sleping:
1. Stans kjøretøyet helt på flat mark.
2. Hold inne bremsepedalen.
3. Sett giret i NEUTRAL (Fri).4. Slå av motoren.
5. Sett fordelingshusspaken i NEUTRAL (N)
(Fri).
6. Start motoren.
7. Sett giret i REVERSE (Revers).
8. Slipp bremsepedalen i fem sekunder, og forsikre deg om at kjøretøyet ikke beveger
seg.
9. Gjenta trinn sju og åtte med girkassen i DRIVE (Kjør).
10. Slå av motoren, og la tenningen stå i den ulåste ACC-posisjonen.
11. Aktiver parkeringsbremsen.
12. Sett girkassen i PARK (Parkering) (IKKE i NEUTRAL (Fri)).Før sleping må du utføre framgangs-
måten som er beskrevet under Sette giret
i NEUTRAL (N) (Fri) for å være sikker på
at fordelingshuset er helt i NEUTRAL (N)
(Fri). Hvis du ikke gjør det, vil det oppstå
innvendige skader.
Hvis du sleper denne bilen i strid med
kravene ovenfor, kan det føre til store
skader på giret eller fordelingshuset.
Skader som er et resultat av feil sleping,
dekkes ikke av den begrensede garantien
for nye biler.
Ikke bruk en slepestang med klemme
festet til støtfangeren på bilen. Front-
delen av støtfangeren vil bli skadet.
FORSIKTIG! (Fortsatt)
ADVARSEL!
Du eller andre kan bli skadet eller drept
hvis du forlater bilen uten tilsyn med
fordelingshuset i posisjonen NEUTRAL (N)
(Fri) uten å aktivere parkeringsbremsen
fullt ut. Posisjonen NEUTRAL (N) (Fri) i
fordelingshuset kobler både for- og
bakakselen fra drivlinjen, slik at kjøretøyet
kan bevege seg selv om den automatiske
girkassen er satt i PARK (Parkering).
Parkeringsbremsen må alltid være aktivert
når føreren ikke er i bilen.
FORSIKTIG!
Det er viktig å følge disse trinnene for å
være sikker på at fordelingshuset er helt i
NEUTRAL (N) (Fri) før sleping, for å unngå
skader på innvendige deler.
FORSIKTIG!
Giret kan bli skadet hvis det settes i PARK
(Parkering) med fordelingshuset i
NEUTRAL (N) (Fri), og motoren i gang.
Når fordelingshuset er i NEUTRAL (N)
(Fri), må du kontrollere at motoren er av
før du setter giret i PARK (Parkering).
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 180

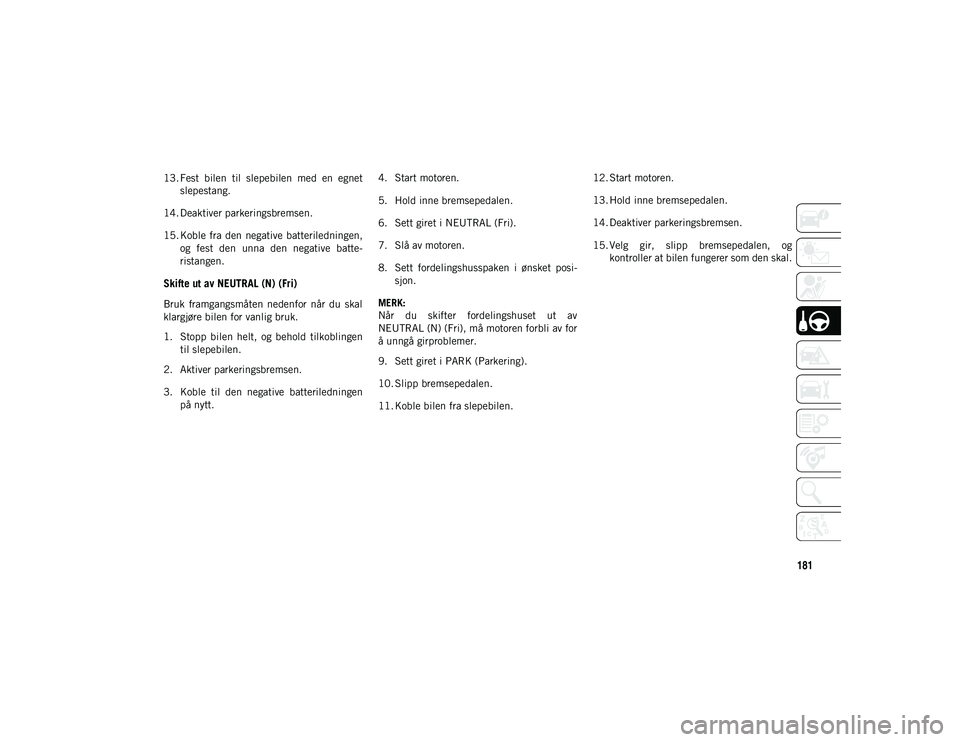

181
13. Fest bilen til slepebilen med en egnetslepestang.
14. Deaktiver parkeringsbremsen.
15. Koble fra den negative batteriledningen, og fest den unna den negative batte-
ristangen.
Skifte ut av NEUTRAL (N) (Fri)
Bruk framgangsmåten nedenfor når du skal
klargjøre bilen for vanlig bruk.
1. Stopp bilen helt, og behold tilkoblingentil slepebilen.
2. Aktiver parkeringsbremsen.
3. Koble til den negative batteriledningen på nytt. 4. Start motoren.
5. Hold inne bremsepedalen.
6. Sett giret i NEUTRAL (Fri).
7. Slå av motoren.
8. Sett fordelingshusspaken i ønsket posi-
sjon.
MERK:
Når du skifter fordelingshuset ut av
NEUTRAL (N) (Fri), må motoren forbli av for
å unngå girproblemer.
9. Sett giret i PARK (Parkering).
10. Slipp bremsepedalen.
11. Koble bilen fra slepebilen. 12. Start motoren.
13. Hold inne bremsepedalen.
14. Deaktiver parkeringsbremsen.
15. Velg gir, slipp bremsepedalen, og
kontroller at bilen fungerer som den skal.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 181

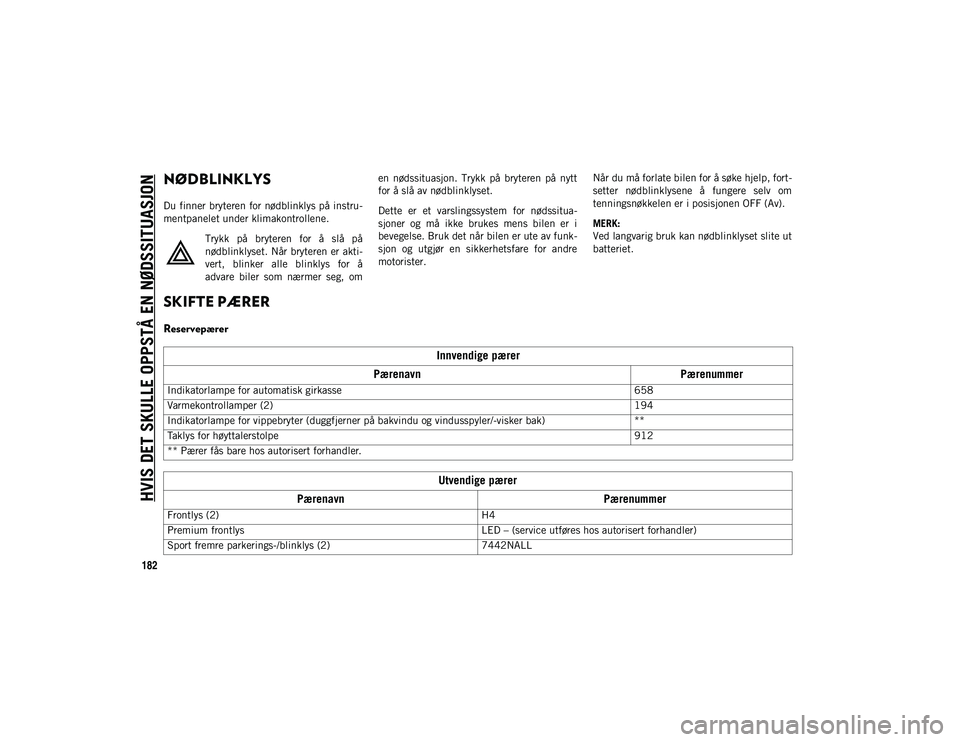

182
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
NØDBLINKLYS
Du finner bryteren for nødblinklys på instru-
mentpanelet under klimakontrollene.Trykk på bryteren for å slå på
nødblinklyset. Når bryteren er akti-
vert, blinker alle blinklys for å
advare biler som nærmer seg, om en nødssituasjon. Trykk på bryteren på nytt
for å slå av nødblinklyset.
Dette er et varslingssystem for nødssitua-
sjoner og må ikke brukes mens bilen er i
bevegelse. Bruk det når bilen er ute av funk-
sjon og utgjør en sikkerhetsfare for andre
motorister.
Når du må forlate bilen for å søke hjelp, fort-
setter nødblinklysene å fungere selv om
tenningsnøkkelen er i posisjonen OFF (Av).
MERK:
Ved langvarig bruk kan nødblinklyset slite ut
batteriet.
SKIFTE PÆRER
Reservepærer
Innvendige pærer
Pærenavn Pærenummer
Indikatorlampe for automatisk girkasse 658
Varmekontrollamper (2) 194
Indikatorlampe for vippebryter (duggfjerner på bakvindu og vindusspyler/-visker bak) **
Taklys for høyttalerstolpe 912
** Pærer fås bare hos autorisert forhandler.
Utvendige pærer
Pærenavn Pærenummer
Frontlys (2) H4
Premium frontlys LED – (service utføres hos autorisert forhandler)
Sport fremre parkerings-/blinklys (2) 7442NALL
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 182

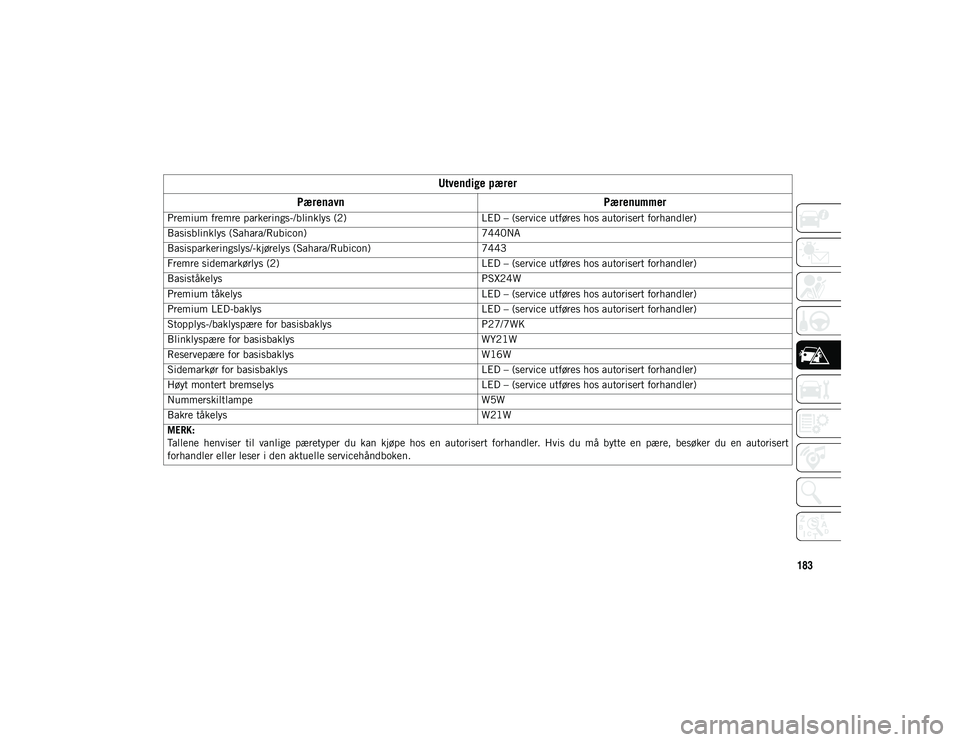

183
Premium fremre parkerings-/blinklys (2)LED – (service utføres hos autorisert forhandler)
Basisblinklys (Sahara/Rubicon) 7440NA
Basisparkeringslys/-kjørelys (Sahara/Rubicon) 7443
Fremre sidemarkørlys (2) LED – (service utføres hos autorisert forhandler)
Basiståkelys PSX24W
Premium tåkelys LED – (service utføres hos autorisert forhandler)
Premium LED-baklys LED – (service utføres hos autorisert forhandler)
Stopplys-/baklyspære for basisbaklys P27/7WK
Blinklyspære for basisbaklys WY21W
Reservepære for basisbaklys W16W
Sidemarkør for basisbaklys LED – (service utføres hos autorisert forhandler)
Høyt montert bremselys LED – (service utføres hos autorisert forhandler)
Nummerskiltlampe W5W
Bakre tåkelys W21W
MERK:
Tallene henviser til vanlige pæretyper du kan kjøpe hos en autorisert forhandler. Hvis du må bytte en pære, besøker du en autorisert
forhandler eller leser i den aktuelle servicehåndboken.
Utvendige pærer
Pærenavn Pærenummer
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 183

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
184

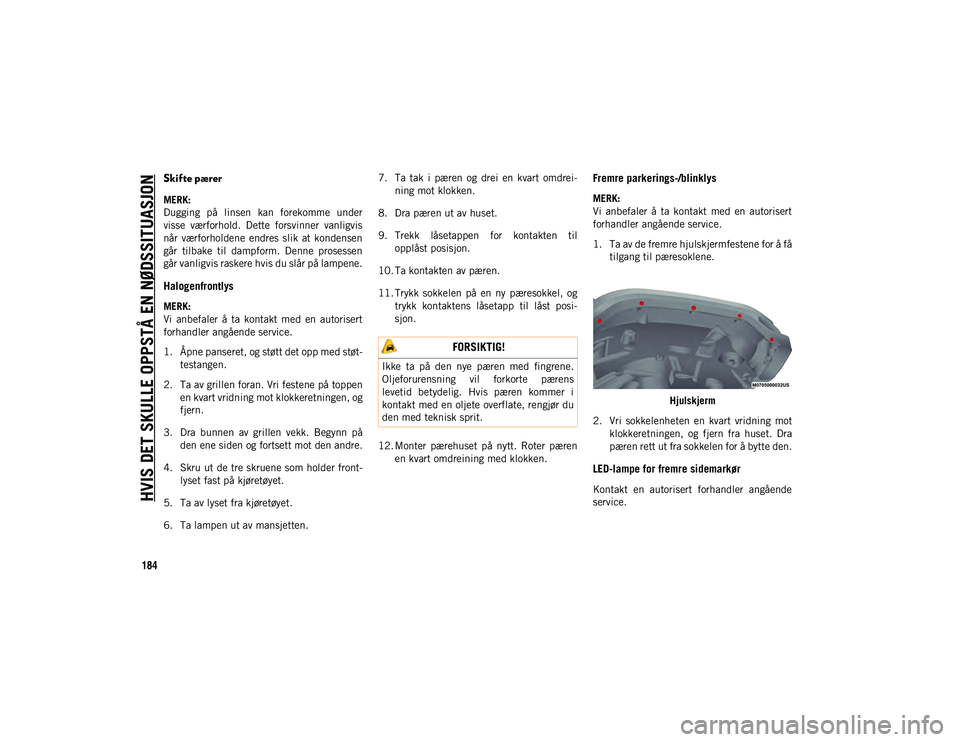

Skifte pærer
MERK:
Dugging på linsen kan forekomme under
visse værforhold. Dette forsvinner vanligvis
når værforholdene endres slik at kondensen
går tilbake til dampform. Denne prosessen
går vanligvis raskere hvis du slår på lampene.
Halogenfrontlys
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler angående service.
1. Åpne panseret, og støtt det opp med støt-testangen.
2. Ta av grillen foran. Vri festene på toppen en kvart vridning mot klokkeretningen, og
fjern.
3. Dra bunnen av grillen vekk. Begynn på den ene siden og fortsett mot den andre.
4. Skru ut de tre skruene som holder front- lyset fast på kjøretøyet.
5. Ta av lyset fra kjøretøyet.
6. Ta lampen ut av mansjetten. 7. Ta tak i pæren og drei en kvart omdrei-
ning mot klokken.
8. Dra pæren ut av huset.
9. Trekk låsetappen for kontakten til opplåst posisjon.
10. Ta kontakten av pæren.
11. Trykk sokkelen på en ny pæresokkel, og trykk kontaktens låsetapp til låst posi-
sjon.
12. Monter pærehuset på nytt. Roter pæren en kvart omdreining med klokken.
Fremre parkerings-/blinklys
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler angående service.
1. Ta av de fremre hjulskjermfestene for å fåtilgang til pæresoklene.
Hjulskjerm
2. Vri sokkelenheten en kvart vridning mot klokkeretningen, og fjern fra huset. Dra
pæren rett ut fra sokkelen for å bytte den.
LED-lampe for fremre sidemarkør
Kontakt en autorisert forhandler angående
service.
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens
levetid betydelig. Hvis pæren kommer i
kontakt med en oljete overflate, rengjør du
den med teknisk sprit.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 184

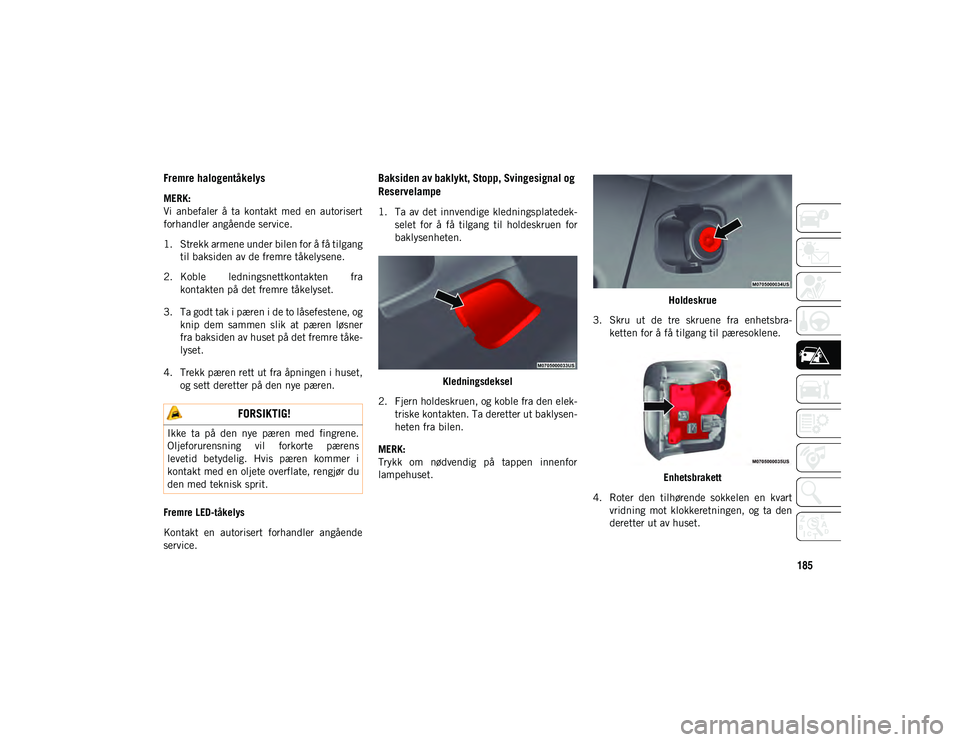

185
Fremre halogentåkelys
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler angående service.
1. Strekk armene under bilen for å få tilgangtil baksiden av de fremre tåkelysene.
2. Koble ledningsnettkontakten fra kontakten på det fremre tåkelyset.
3. Ta godt tak i pæren i de to låsefestene, og knip dem sammen slik at pæren løsner
fra baksiden av huset på det fremre tåke-
lyset.
4. Trekk pæren rett ut fra åpningen i huset, og sett deretter på den nye pæren.
Fremre LED-tåkelys
Kontakt en autorisert forhandler angående
service.
Baksiden av baklykt, Stopp, Svingesignal og
Reservelampe
1. Ta av det innvendige kledningsplatedek- selet for å få tilgang til holdeskruen for
baklysenheten.
Kledningsdeksel
2. Fjern holdeskruen, og koble fra den elek- triske kontakten. Ta deretter ut baklysen-
heten fra bilen.
MERK:
Trykk om nødvendig på tappen innenfor
lampehuset. Holdeskrue
3. Skru ut de tre skruene fra enhetsbra- ketten for å få tilgang til pæresoklene.
Enhetsbrakett
4. Roter den tilhørende sokkelen en kvart vridning mot klokkeretningen, og ta den
deretter ut av huset.
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens
levetid betydelig. Hvis pæren kommer i
kontakt med en oljete overflate, rengjør du
den med teknisk sprit.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 185

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON

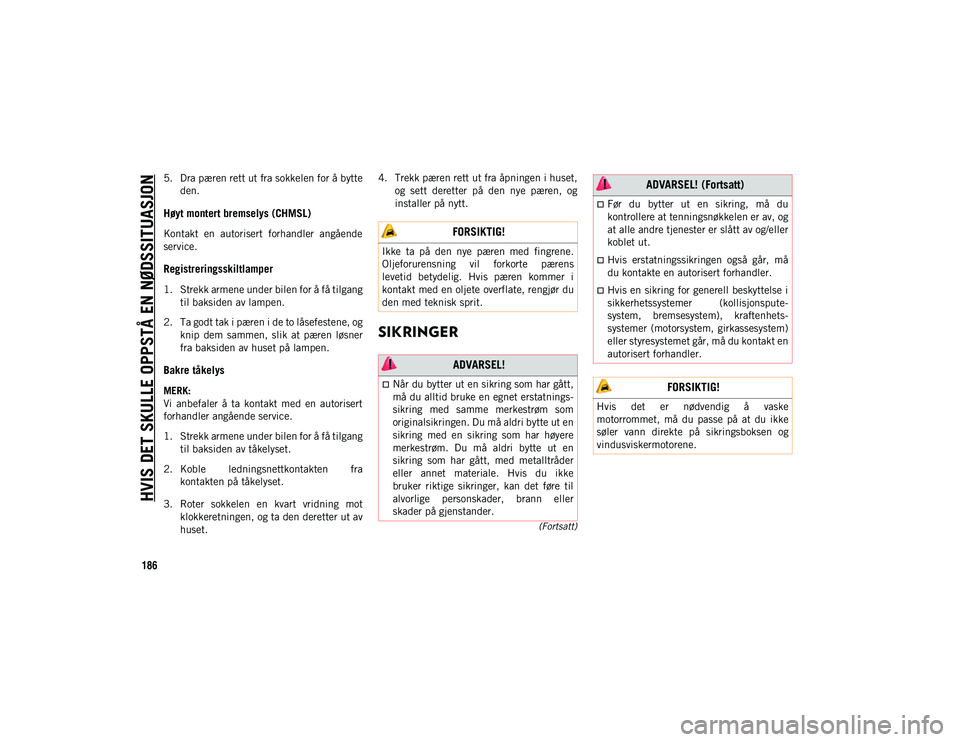

186
(Fortsatt)
5. Dra pæren rett ut fra sokkelen for å bytteden.
Høyt montert bremselys (CHMSL)
Kontakt en autorisert forhandler angående
service.
Registreringsskiltlamper
1. Strekk armene under bilen for å få tilgangtil baksiden av lampen.
2. Ta godt tak i pæren i de to låsefestene, og knip dem sammen, slik at pæren løsner
fra baksiden av huset på lampen.
Bakre tåkelys
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler angående service.
1. Strekk armene under bilen for å få tilgangtil baksiden av tåkelyset.
2. Koble ledningsnettkontakten fra kontakten på tåkelyset.
3. Roter sokkelen en kvart vridning mot klokkeretningen, og ta den deretter ut av
huset. 4. Trekk pæren rett ut fra åpningen i huset,
og sett deretter på den nye pæren, og
installer på nytt.
SIKRINGER
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens
levetid betydelig. Hvis pæren kommer i
kontakt med en oljete overflate, rengjør du
den med teknisk sprit.
ADVARSEL!
Når du bytter ut en sikring som har gått,
må du alltid bruke en egnet erstatnings-
sikring med samme merkestrøm som
originalsikringen. Du må aldri bytte ut en
sikring med en sikring som har høyere
merkestrøm. Du må aldri bytte ut en
sikring som har gått, med metalltråder
eller annet materiale. Hvis du ikke
bruker riktige sikringer, kan det føre til
alvorlige personskader, brann eller
skader på gjenstander.
Før du bytter ut en sikring, må du
kontrollere at tenningsnøkkelen er av, og
at alle andre tjenester er slått av og/eller
koblet ut.
Hvis erstatningssikringen også går, må
du kontakte en autorisert forhandler.
Hvis en sikring for generell beskyttelse i
sikkerhetssystemer (kollisjonspute-
system, bremsesystem), kraftenhets-
systemer (motorsystem, girkassesystem)
eller styresystemet går, må du kontakt en
autorisert forhandler.
FORSIKTIG!
Hvis det er nødvendig å vaske
motorrommet, må du passe på at du ikke
søler vann direkte på sikringsboksen og
vindusviskermotorene.
ADVARSEL! (Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 186

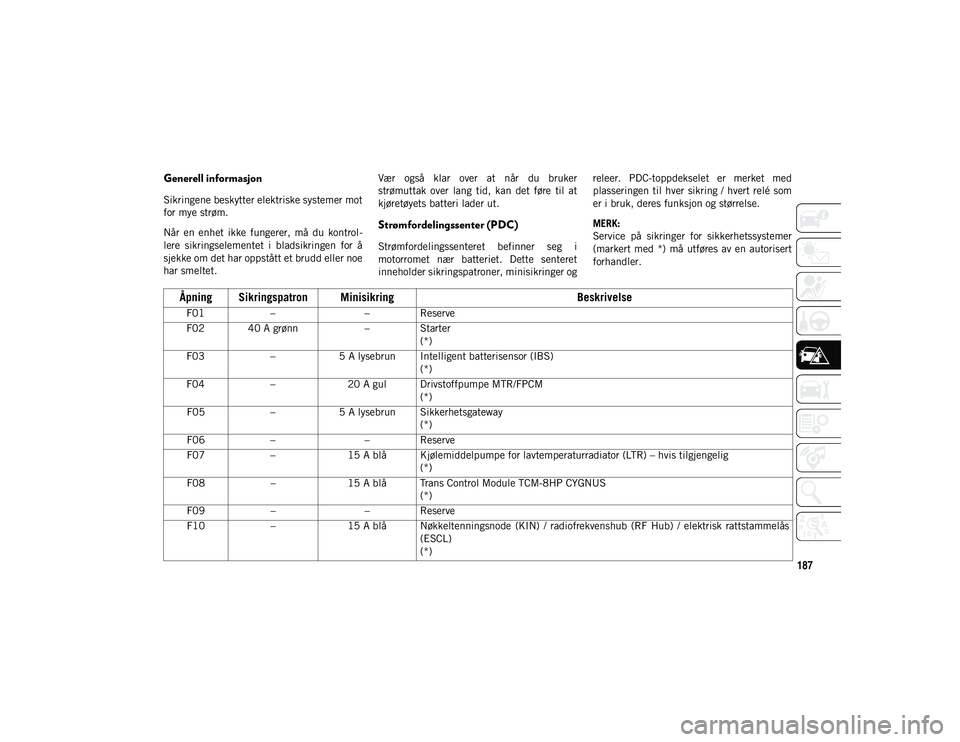

187
Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrol-
lere sikringselementet i bladsikringen for å
sjekke om det har oppstått et brudd eller noe
har smeltet.Vær også klar over at når du bruker
strømuttak over lang tid, kan det føre til at
kjøretøyets batteri lader ut.
Strømfordelingssenter (PDC)
Strømfordelingssenteret befinner seg i
motorromet nær batteriet. Dette senteret
inneholder sikringspatroner, minisikringer ogreleer. PDC-toppdekselet er merket med
plasseringen til hver sikring / hvert relé som
er i bruk, deres funksjon og størrelse.
MERK:
Service på sikringer for sikkerhetssystemer
(markert med *) må utføres av en autorisert
forhandler.
Åpning Sikringspatron Minisikring
Beskrivelse
F01– – Reserve
F02 40 A grønn – Starter
(*)
F03 –5 A lysebrun Intelligent batterisensor (IBS)
(*)
F04 –20 A gul Drivstoffpumpe MTR/FPCM
(*)
F05 –5 A lysebrun Sikkerhetsgateway
(*)
F06 – – Reserve
F07 –15 A blå Kjølemiddelpumpe for lavtemperaturradiator (LTR) – hvis tilgjengelig
(*)
F08 –15 A blå Trans Control Module TCM-8HP CYGNUS
(*)
F09 – – Reserve
F10 –15 A blå Nøkkeltenningsnode (KIN) / radiofrekvenshub (RF Hub) / elektrisk rattstammelås
(ESCL)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 187

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
188
F11–10 A rød UCI-port (USB og AUX)
F12 –25 A klar HIFI-forsterker
F13 – – Reserve
F14 – – Reserve
F15 –15 A blå Instrumentpanelgruppe (IPC) / brytergruppe – kraftig elektrisk industriåpne
kraftenheter (SWITCH BANK-HD ELEC)
(*)
F16 – – Reserve
F17 – – Reserve
F18 –10 A rød Klimaanleggskløtsj (AC CLUTCH)
(*)
F19 – – Reserve
F20 30 A rosa – Sentral karosserikontroller (CBC) 1-KUPÉLYS
F21 –20 A gul VINDUSVISKER BAK
F22 –10 A rød Motorkontrollmodul (ECM) / kraftoverføringskontrollmodul (PCM) /
motorgeneratorenhet (MGU) VEKKING / strømpakkeenhet (PPU) VEKKING
(*)
F23 –10 A rød Kraftoverføringskontrollmodul (PCM) / motorkontrollmodul (ECM)
(*)
F24 – – Reserve
F25 –10 A rød Shift By Wire-modul (MOD_SBW)
(*)
F26 40 A grønn – Sentral karosserikontroller (CBC) 2-UTVENDIGE LYS nr. 1
F27 30 A rosa – Vindusviskere foran
F28 40 A grønn – Sentral karosserikontroller (CBC) 3-ELEKTRISKE LÅSER
Åpning Sikringspatron Minisikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 188
