JEEP WRANGLER UNLIMITED 2021 Instructieboek (in Dutch)

229

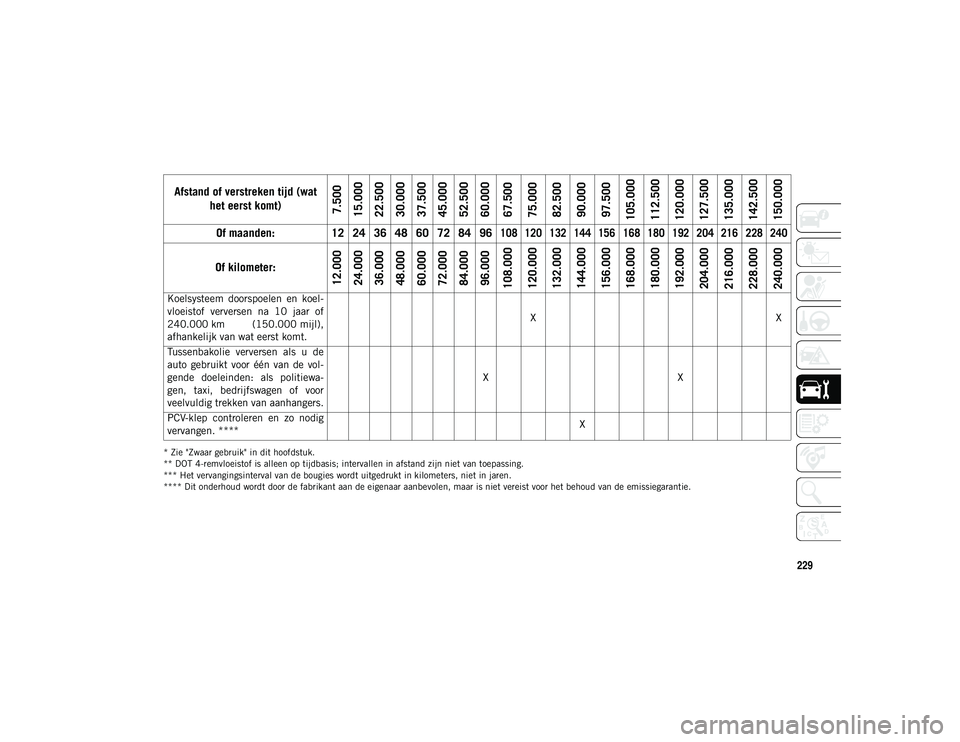

* Zie "Zwaar gebruik" in dit hoofdstuk.
** DOT 4-remvloeistof is alleen op tijdbasis; intervallen in afstand zijn niet van toepassing.
*** Het vervangingsinterval van de bougies wordt uitgedrukt in kilometers, niet in jaren.
**** Dit onderhoud wordt door de fabrikant aan de eigenaar aanbevolen, maar is niet vereist voor het behoud van de emissiegarantie.
Koelsysteem doorspoelen en koel-
vloeistof verversen na 10 jaar of
240.000 km (150.000 mijl),
afhankelijk van wat eerst komt. X
X
Tussenbakolie verversen als u de
auto gebruikt voor één van de vol -
gende doeleinden: als politiewa-
gen, taxi, bedrijfswagen of voor
veelvuldig trekken van aanhangers. X
X
PCV-klep controleren en zo nodig
vervangen. **** X
Afstand of verstreken tijd (wat
het eerst komt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Of maanden: 12 24 36 48 60 72 84 96
108 120 132 144 156 168 180 192 204 216 228 240

Of kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 229

SERVICE EN ONDERHOUD
230
Zware omstandigheden
Ververs de motorolie en vervang het
motoroliefilter elke 7500 km (4500 mijl) of
elke 6 maanden wanneer u uw auto onder
één van de volgende zware omstandigheden
gebruikt:
Ritten met veelvuldig stoppen en
optrekken.
Rijden in stoffige omgevingen.
Korte ritten van minder dan 16 km
(10 mijl).
Trekken van een aanhanger.
Taxi, politie of besteldiensten (gebruik als
bedrijfswagen).
Rijden in het terrein of de woestijn.
Gepland onderhoud — dieselmotor
Uw auto is uitgerust met een automatische
indicator voor olieverversing. De indicator
voor olieverversing herinnert u eraan dat de
motorolie van uw auto moet worden ververst.
Bij auto's die zijn uitgerust met een display
in de instrumentengroep wordt "Oil Change
Required" (Olie verversen vereist) weerge-
geven en er klinkt een geluidssignaal om aan
te geven dat de olie moet worden ververst.
Bij auto's die niet zijn uitgerust met een
display in de instrumentengroep gaat
"Change Oil" (Olie verversen) knipperen in de
kilometerteller van de instrumentengroep en
er klinkt een geluidssignaal om aan te geven
dat de olie moet worden ververst.
Afhankelijk van de bedrijfsomstandigheden
van de motor wordt het bericht voor olie
verversen weergegeven. Dit betekent dat uw
auto een onderhoudsbeurt nodig heeft.
Omstandigheden zoals frequente korte
ritten, gebruik van de trekhaak, zeer hoge of lage omgevingstemperaturen zijn van invloed
op de weergave van het bericht "Oil Change
Required" (olieverversing vereist). Bij zware
bedrijfsomstandigheden kan het bericht voor
olie verversen eerder gaan branden dan
volgens de specificaties. Laat het onderhoud
zo snel mogelijk, binnen 805 km (500 mijl),
uitvoeren.
OPMERKING:
Het feitelijke interval voor het verversen
van de olie en vervangen van het
motoroliefilter is afhankelijk van de
gebruiksomstandigheden van het voertuig.
Het wordt aangegeven door het waarschu
-
wingslampje of bericht op het instrumen -
tenpaneel. In geen geval mag 12.500 mijl
(20.000 km) of 1 jaar worden over -
schreden
Koelsysteem doorspoelen en koelvloeistof
verversen na 120 maanden of 240.000 km
(150.000 mijl), afhankelijk van wat eerst
komt.

De maximale kilometerstand is 75.000 mijl
(120.000 km). De riem moet om de 5 jaar
worden vervangen, ongeacht de afgelegde
afstand. De distributieriem en de hulpaan -
drijfriem moeten elke 37.500 mijl
(60.000 km) vervangen worden of elke 3 jaar

WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij -
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
Het niet correct inspecteren en onder -
houden van uw auto kan tot gevolg
hebben dat een onderdeel niet correct
functioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 230

231

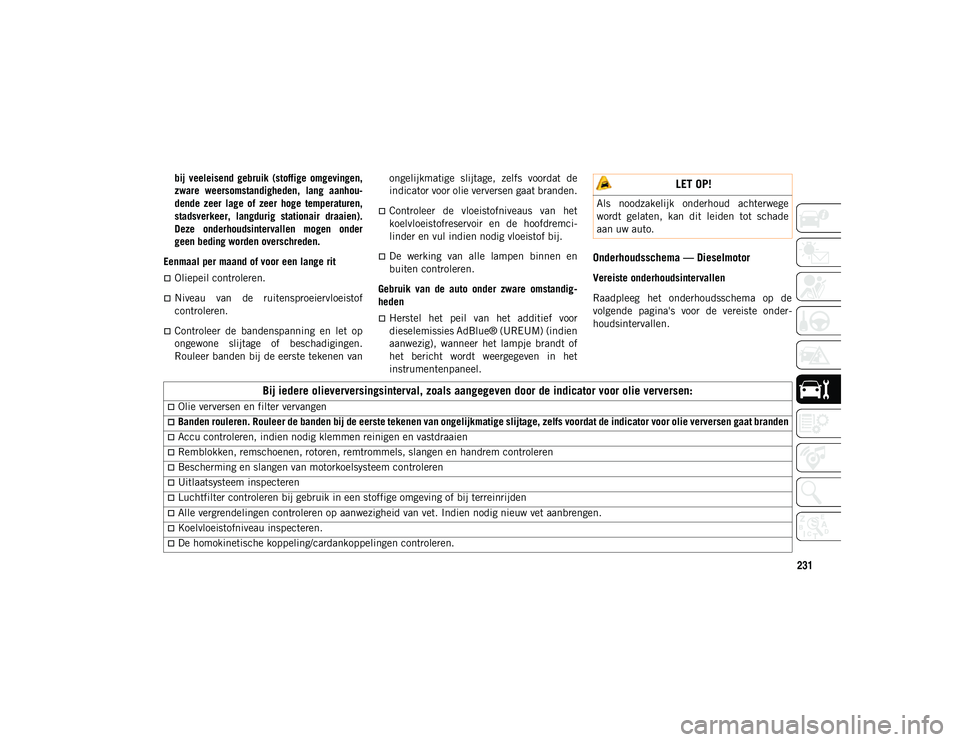

bij veeleisend gebruik (stoffige omgevingen,
zware weersomstandigheden, lang aanhou-
dende zeer lage of zeer hoge temperaturen,
stadsverkeer, langdurig stationair draaien).
Deze onderhoudsintervallen mogen onder
geen beding worden overschreden.

Eenmaal per maand of voor een lange rit
Oliepeil controleren.
Niveau van de ruitensproeiervloeistof
controleren.
Controleer de bandenspanning en let op
ongewone slijtage of beschadigingen.
Rouleer banden bij de eerste tekenen van ongelijkmatige slijtage, zelfs voordat de
indicator voor olie verversen gaat branden.
Controleer de vloeistofniveaus van het
koelvloeistofreservoir en de hoofdremci
-
linder en vul indien nodig vloeistof bij.
De werking van alle lampen binnen en
buiten controleren.
Gebruik van de auto onder zware omstandig -
heden
Herstel het peil van het additief voor
dieselemissies AdBlue® (UREUM) (indien
aanwezig), wanneer het lampje brandt of
het bericht wordt weergegeven in het
instrumentenpaneel.
Onderhoudsschema — Dieselmotor
Vereiste onderhoudsintervallen
Raadpleeg het onderhoudsschema op de
volgende pagina's voor de vereiste onder -
houdsintervallen.
LET OP!
Als noodzakelijk onderhoud achterwege
wordt gelaten, kan dit leiden tot schade
aan uw auto.
Bij iedere olieverversingsinterval, zoals aangegeven door de indicator voor olie verversen:
Olie verversen en filter vervangen
Banden rouleren. Rouleer de banden bij de eerste tekenen van ongelijkmatige slijtage, zelfs voordat de indicator voor olie verversen gaat branden
Accu controleren, indien nodig klemmen reinigen en vastdraaien
Remblokken, remschoenen, rotoren, remtrommels, slangen en handrem controleren
Bescherming en slangen van motorkoelsysteem controleren
Uitlaatsysteem inspecteren
Luchtfilter controleren bij gebruik in een stoffige omgeving of bij terreinrijden
Alle vergrendelingen controleren op aanwezigheid van vet. Indien nodig nieuw vet aanbrengen.
Koelvloeistofniveau inspecteren.
De homokinetische koppeling/cardankoppelingen controleren.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 231

SERVICE EN ONDERHOUD
232

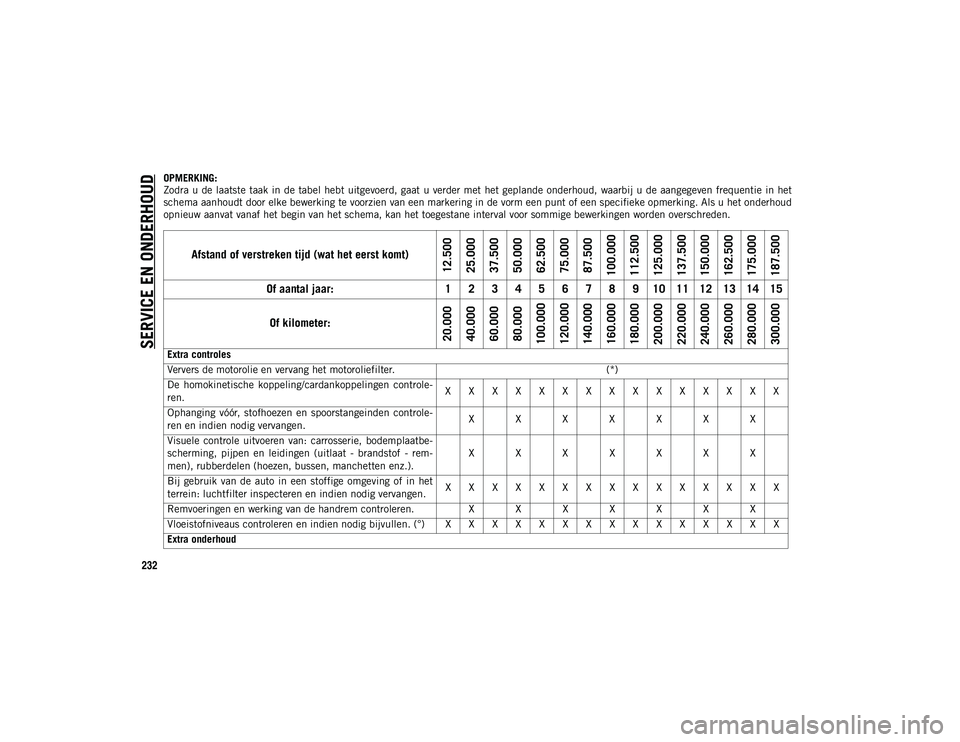

OPMERKING:
Zodra u de laatste taak in de tabel hebt uitgevoerd, gaat u verder met het geplande onderhoud, waarbij u de aangegeven frequentie in het
schema aanhoudt door elke bewerking te voorzien van een markering in de vorm een punt of een specifieke opmerking. Als u het onderhoud
opnieuw aanvat vanaf het begin van het schema, kan het toegestane interval voor sommige bewerkingen worden overschreden.
Afstand of verstreken tijd (wat het eerst komt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
Of aantal jaar: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Of kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Extra controles
Ververs de motorolie en vervang het motoroliefilter. (*)
De homokinetische koppeling/cardankoppelingen controle -
ren. X X X X X X X X X X X X X X X
Ophanging vóór, stofhoezen en spoorstangeinden controle -
ren en indien nodig vervangen. X X X X X X X
Visuele controle uitvoeren van: carrosserie, bodemplaatbe -
scherming, pijpen en leidingen (uitlaat - brandstof - rem -
men), rubberdelen (hoezen, bussen, manchetten enz.). X X X X X X X
Bij gebruik van de auto in een stoffige omgeving of in het
terrein: luchtfilter inspecteren en indien nodig vervangen. X X X X X X X X X X X X X X X
Remvoeringen en werking van de handrem controleren. X X X X X X X
Vloeistofniveaus controleren en indien nodig bijvullen. (°) X X X X X X X X X X X X X X X Extra onderhoud
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 232

233

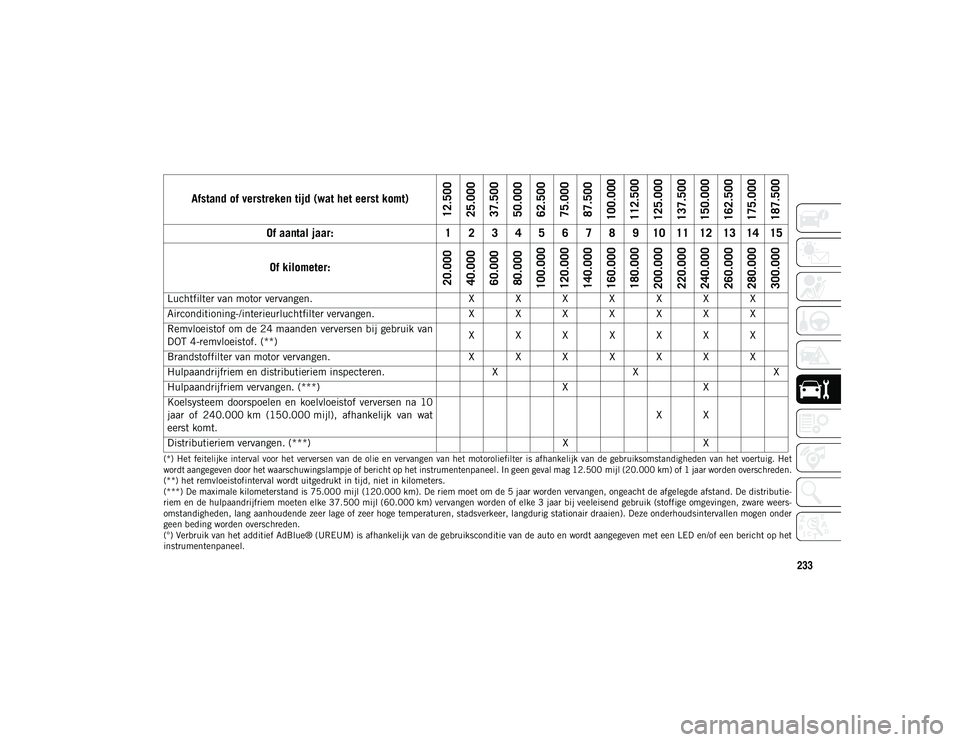

(*) Het feitelijke interval voor het verversen van de olie en vervangen van het motoroliefilter is afhankelijk van de gebruiksomstandigheden van het voertuig. Het
wordt aangegeven door het waarschuwingslampje of bericht op het instrumentenpaneel. In geen geval mag 12.500 mijl (20.000 km) of 1 jaar worden overschreden.

(**) het remvloeistofinterval wordt uitgedrukt in tijd, niet in kilometers.
(***) De maximale kilometerstand is 75.000 mijl (120.000 km). De riem moet om de 5 jaar worden vervangen, ongeacht de afgelegde afstand. De distributie-
riem en de hulpaandrijfriem moeten elke 37.500 mijl (60.000 km) vervangen worden of elke 3 jaar bij veeleisend gebruik (stoffige omgevingen, zware weers -
omstandigheden, lang aanhoudende zeer lage of zeer hoge temperaturen, stadsverkeer, langdurig stationair draaien). Deze onderhoudsintervallen mogen onder
geen beding worden overschreden.
(°) Verbruik van het additief AdBlue® (UREUM) is afhankelijk van de gebruiksconditie van de auto en wordt aangegeven met een LED en/of een bericht op het
instrumentenpaneel.
Luchtfilter van motor vervangen. X X X X X X X
Airconditioning-/interieurluchtfilter vervangen. X X X X X X X
Remvloeistof om de 24 maanden verversen bij gebruik van
DOT 4-remvloeistof. (**) X X X X X X X
Brandstoffilter van motor vervangen. X X X X X X X
Hulpaandrijfriem en distributieriem inspecteren. XXX
Hulpaandrijfriem vervangen. (***) XX
Koelsysteem doorspoelen en koelvloeistof verversen na 10
jaar of 240.000 km (150.000 mijl), afhankelijk van wat
eerst komt. X X
Distributieriem vervangen. (***) XX
Afstand of verstreken tijd (wat het eerst komt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
Of aantal jaar: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Of kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 233

SERVICE EN ONDERHOUD
234

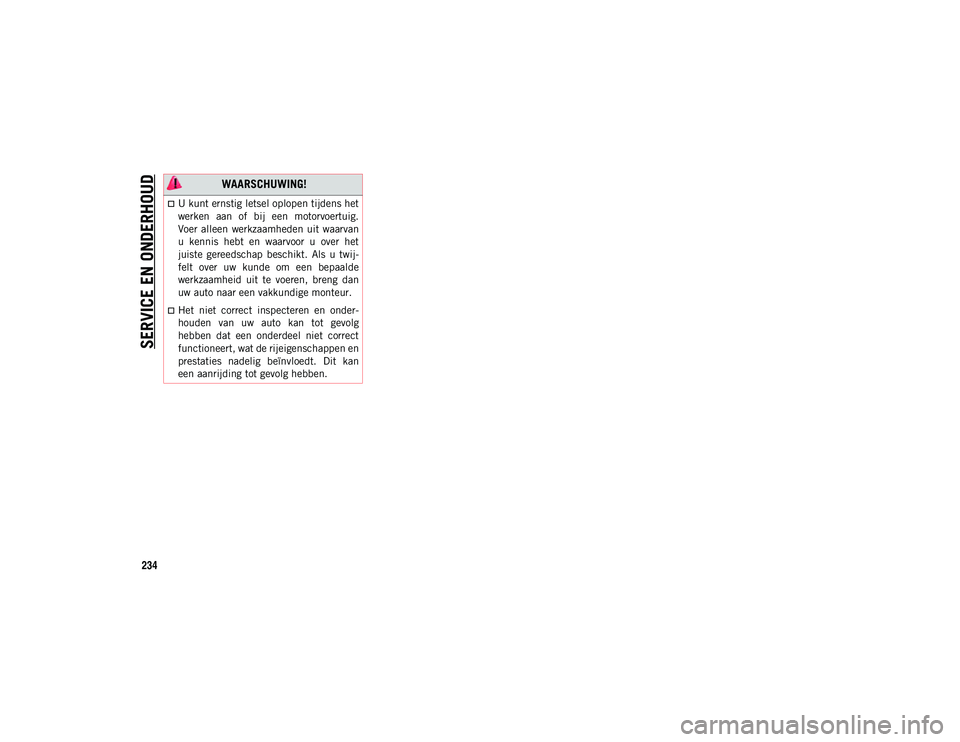

WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij-
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
Het niet correct inspecteren en onder -
houden van uw auto kan tot gevolg
hebben dat een onderdeel niet correct
functioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 234

235

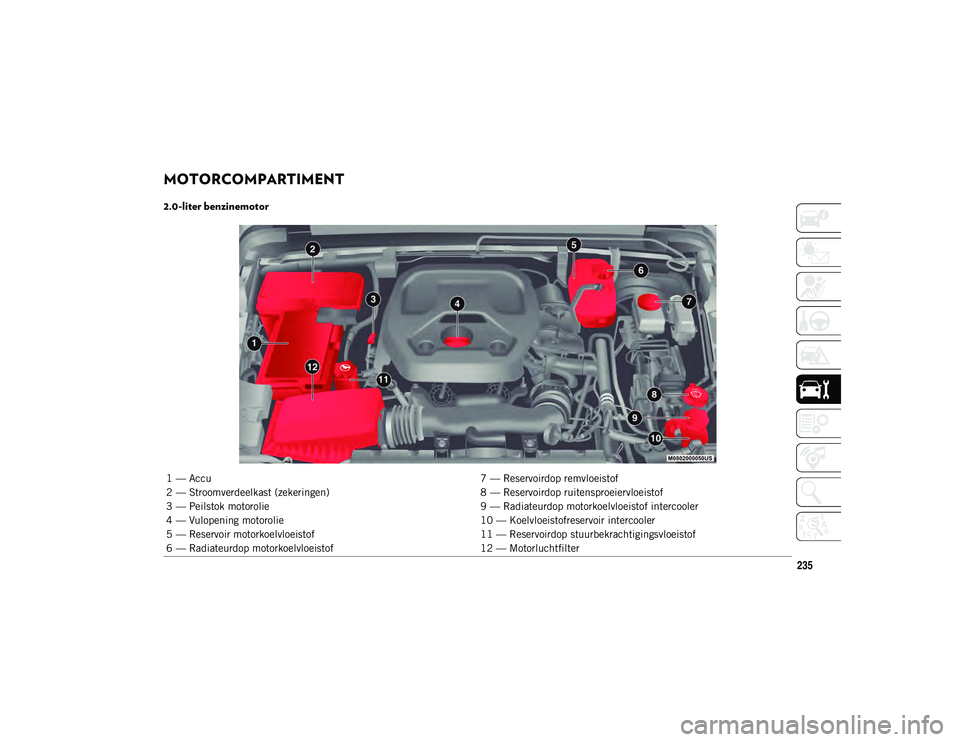

MOTORCOMPARTIMENT
2.0-liter benzinemotor
1 — Accu7 — Reservoirdop remvloeistof
2 — Stroomverdeelkast (zekeringen) 8 — Reservoirdop ruitensproeiervloeistof
3 — Peilstok motorolie 9 — Radiateurdop motorkoelvloeistof intercooler
4 — Vulopening motorolie 10 — Koelvloeistofreservoir intercooler
5 — Reservoir motorkoelvloeistof 11 — Reservoirdop stuurbekrachtigingsvloeistof
6 — Radiateurdop motorkoelvloeistof 12 — Motorluchtfilter
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 235

SERVICE EN ONDERHOUD
236

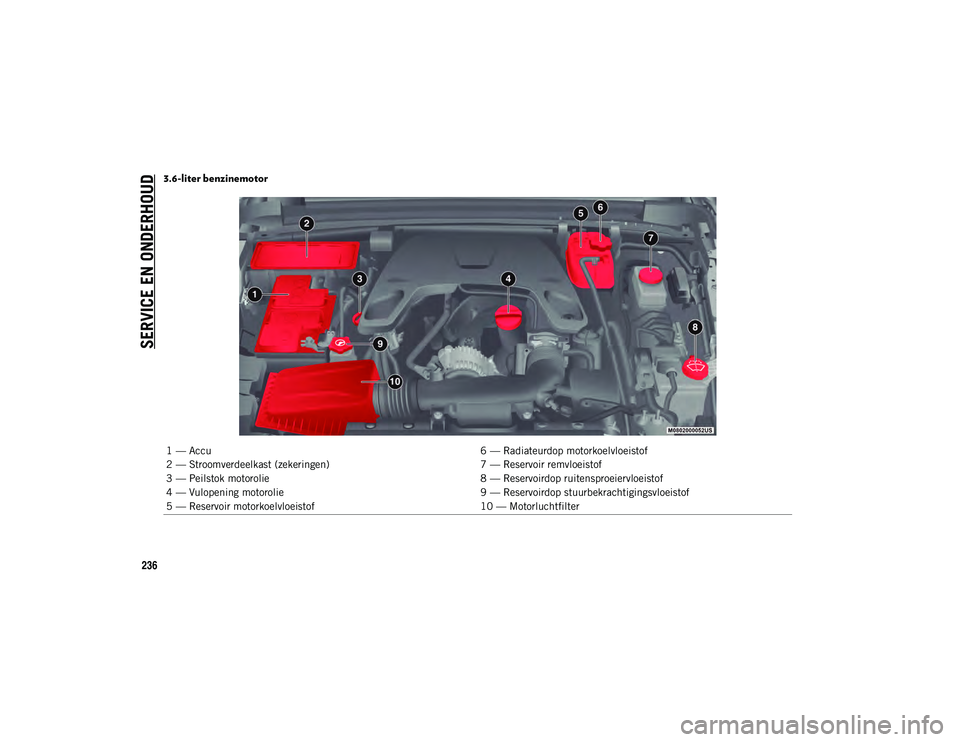

3.6-liter benzinemotor
1 — Accu6 — Radiateurdop motorkoelvloeistof
2 — Stroomverdeelkast (zekeringen) 7 — Reservoir remvloeistof
3 — Peilstok motorolie 8 — Reservoirdop ruitensproeiervloeistof
4 — Vulopening motorolie 9 — Reservoirdop stuurbekrachtigingsvloeistof
5 — Reservoir motorkoelvloeistof 10 — Motorluchtfilter
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 236

237

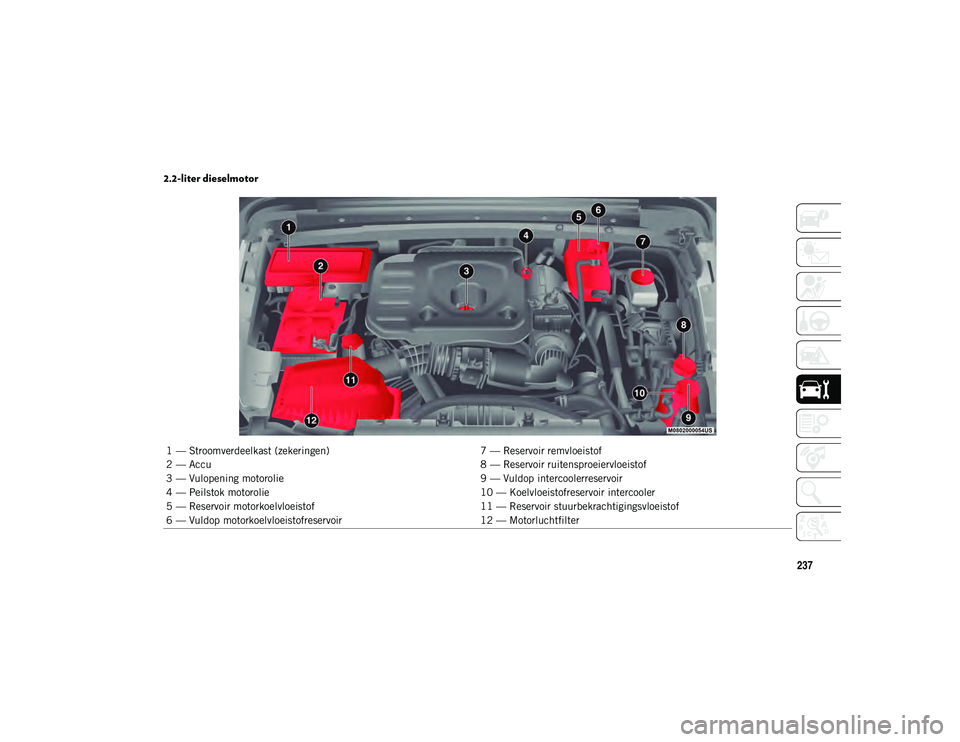

2.2-liter dieselmotor
1 — Stroomverdeelkast (zekeringen)7 — Reservoir remvloeistof
2 — Accu 8 — Reservoir ruitensproeiervloeistof
3 — Vulopening motorolie 9 — Vuldop intercoolerreservoir
4 — Peilstok motorolie 10 — Koelvloeistofreservoir intercooler
5 — Reservoir motorkoelvloeistof 11 — Reservoir stuurbekrachtigingsvloeistof
6 — Vuldop motorkoelvloeistofreservoir 12 — Motorluchtfilter
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 237

SERVICE EN ONDERHOUD
238
(Vervolgd)

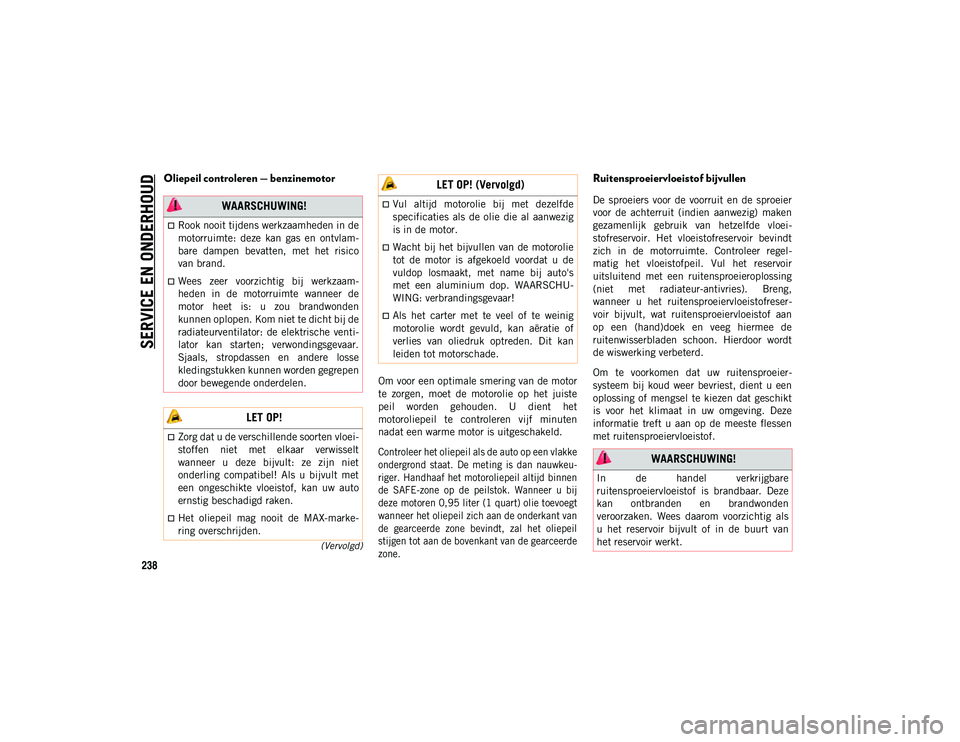

Oliepeil controleren — benzinemotor
Om voor een optimale smering van de motor
te zorgen, moet de motorolie op het juiste
peil worden gehouden. U dient het
motoroliepeil te controleren vijf minuten
nadat een warme motor is uitgeschakeld.

Controleer het oliepeil als de auto op een vlakke
ondergrond staat. De meting is dan nauwkeu-
riger. Handhaaf het motoroliepeil altijd binnen
de SAFE-zone op de peilstok. Wanneer u bij
deze motoren 0,95 liter (1 quart) olie toevoegt
wanneer het oliepeil zich aan de onderkant van
de gearceerde zone bevindt, zal het oliepeil
stijgen tot aan de bovenkant van de gearceerde
zone.

Ruitensproeiervloeistof bijvullen
De sproeiers voor de voorruit en de sproeier
voor de achterruit (indien aanwezig) maken
gezamenlijk gebruik van hetzelfde vloei -
stofreservoir. Het vloeistofreservoir bevindt
zich in de motorruimte. Controleer regel -
matig het vloeistofpeil. Vul het reservoir
uitsluitend met een ruitensproeieroplossing
(niet met radiateur-antivries). Breng,
wanneer u het ruitensproeiervloeistofreser -
voir bijvult, wat ruitensproeiervloeistof aan
op een (hand)doek en veeg hiermee de
ruitenwisserbladen schoon. Hierdoor wordt
de wiswerking verbeterd.
Om te voorkomen dat uw ruitensproeier -
systeem bij koud weer bevriest, dient u een
oplossing of mengsel te kiezen dat geschikt
is voor het klimaat in uw omgeving. Deze
informatie treft u aan op de meeste flessen
met ruitensproeiervloeistof. WAARSCHUWING!
Rook nooit tijdens werkzaamheden in de
motorruimte: deze kan gas en ontvlam -
bare dampen bevatten, met het risico
van brand.
Wees zeer voorzichtig bij werkzaam -
heden in de motorruimte wanneer de
motor heet is: u zou brandwonden
kunnen oplopen. Kom niet te dicht bij de
radiateurventilator: de elektrische venti -
lator kan starten; verwondingsgevaar.
Sjaals, stropdassen en andere losse
kledingstukken kunnen worden gegrepen
door bewegende onderdelen.
LET OP!
Zorg dat u de verschillende soorten vloei -
stoffen niet met elkaar verwisselt
wanneer u deze bijvult: ze zijn niet
onderling compatibel! Als u bijvult met
een ongeschikte vloeistof, kan uw auto
ernstig beschadigd raken.
Het oliepeil mag nooit de MAX-marke-
ring overschrijden.
Vul altijd motorolie bij met dezelfde
specificaties als de olie die al aanwezig
is in de motor.
Wacht bij het bijvullen van de motorolie
tot de motor is afgekoeld voordat u de
vuldop losmaakt, met name bij auto's
met een aluminium dop. WAARSCHU -
WING: verbrandingsgevaar!
Als het carter met te veel of te weinig
motorolie wordt gevuld, kan aëratie of
verlies van oliedruk optreden. Dit kan
leiden tot motorschade.
LET OP! (Vervolgd)
WAARSCHUWING!
In de handel verkrijgbare
ruitensproeiervloeistof is brandbaar. Deze
kan ontbranden en brandwonden
veroorzaken. Wees daarom voorzichtig als
u het reservoir bijvult of in de buurt van
het reservoir werkt.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 238
