JEEP WRANGLER UNLIMITED 2021 Instructieboek (in Dutch)

189

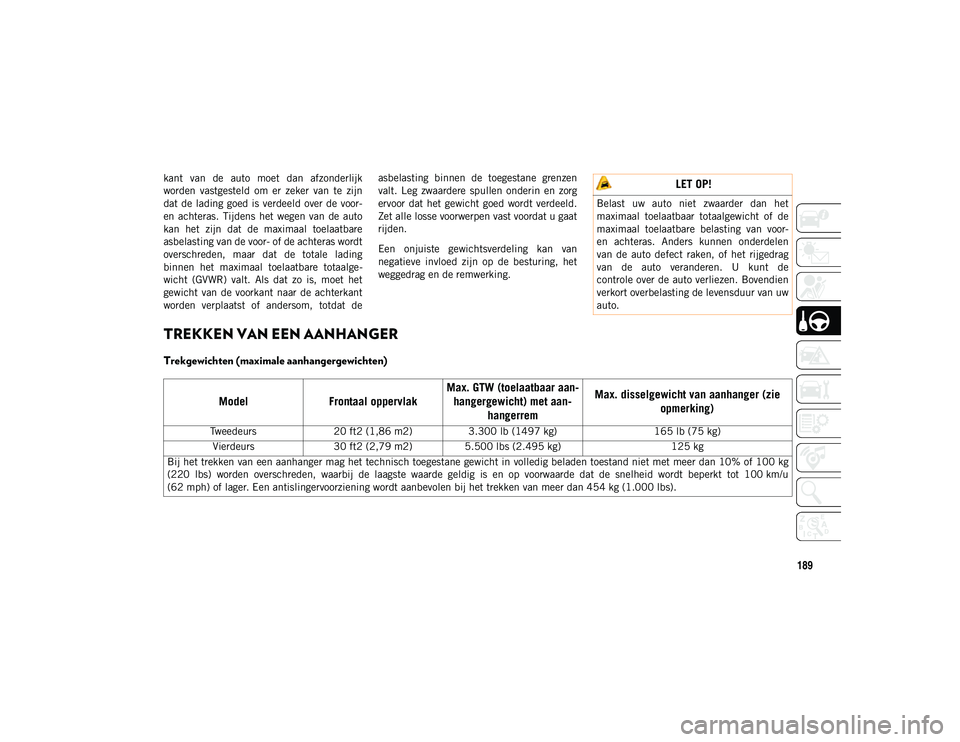

kant van de auto moet dan afzonderlijk
worden vastgesteld om er zeker van te zijn
dat de lading goed is verdeeld over de voor-
en achteras. Tijdens het wegen van de auto
kan het zijn dat de maximaal toelaatbare
asbelasting van de voor- of de achteras wordt
overschreden, maar dat de totale lading
binnen het maximaal toelaatbare totaalge-
wicht (GVWR) valt. Als dat zo is, moet het
gewicht van de voorkant naar de achterkant
worden verplaatst of andersom, totdat de asbelasting binnen de toegestane grenzen
valt. Leg zwaardere spullen onderin en zorg
ervoor dat het gewicht goed wordt verdeeld.
Zet alle losse voorwerpen vast voordat u gaat
rijden.
Een onjuiste gewichtsverdeling kan van
negatieve invloed zijn op de besturing, het
weggedrag en de remwerking.
TREKKEN VAN EEN AANHANGER
Trekgewichten (maximale aanhangergewichten)
LET OP!
Belast uw auto niet zwaarder dan het
maximaal toelaatbaar totaalgewicht of de
maximaal toelaatbare belasting van voor-
en achteras. Anders kunnen onderdelen
van de auto defect raken, of het rijgedrag
van de auto veranderen. U kunt de
controle over de auto verliezen. Bovendien
verkort overbelasting de levensduur van uw
auto.
Model
Frontaal oppervlak Max. GTW (toelaatbaar aan-
hangergewicht) met aan -
hangerrem Max. disselgewicht van aanhanger (zie
opmerking)
Tweedeurs 20 ft2 (1,86 m2) 3.300 lb (1497 kg) 165 lb (75 kg)
Vierdeurs 30 ft2 (2,79 m2) 5.500 lbs (2.495 kg) 125 kg
Bij het trekken van een aanhanger mag het technisch toegestane gewicht in volledig beladen toestand niet met meer dan 10% of 100 kg
(220 lbs) worden overschreden, waarbij de laagste waarde geldig is en op voorwaarde dat de snelheid wordt beperkt tot 100 km/u
(62 mph) of lager. Een antislingervoorziening wordt aanbevolen bij het trekken van meer dan 454 kg (1.000 lbs).
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 189

STARTEN EN RIJDEN
190

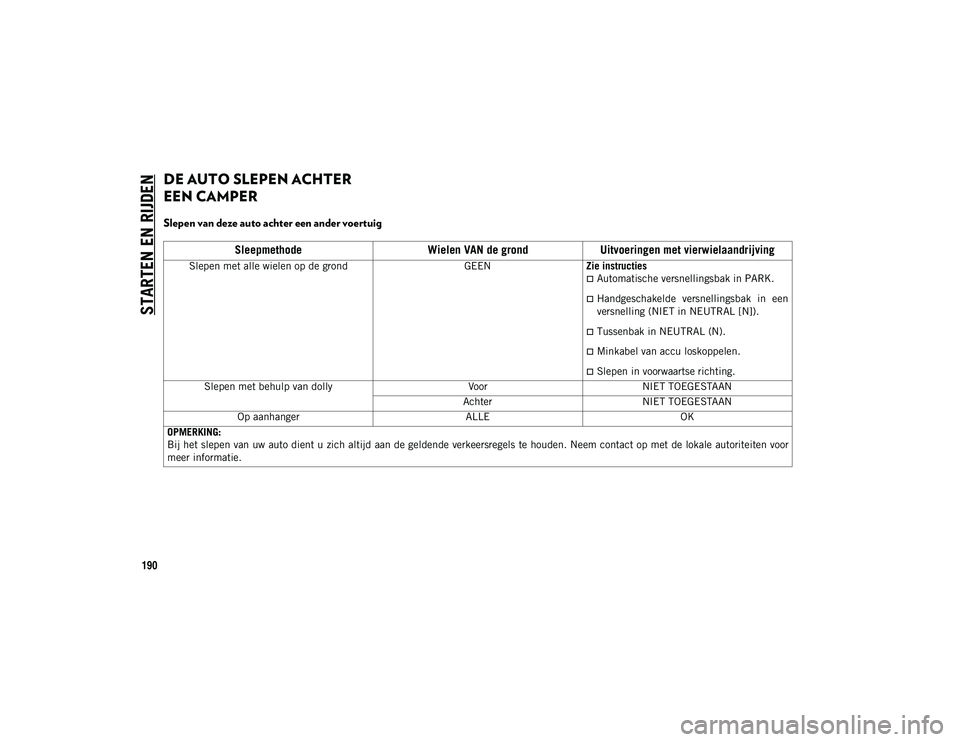

DE AUTO SLEPEN ACHTER
EEN CAMPER
Slepen van deze auto achter een ander voertuig
SleepmethodeWielen VAN de grondUitvoeringen met vierwielaandrijving
Slepen met alle wielen op de grond GEENZie instructies
Automatische versnellingsbak in PARK.
Handgeschakelde versnellingsbak in een
versnelling (NIET in NEUTRAL [N]).
Tussenbak in NEUTRAL (N).
Minkabel van accu loskoppelen.
Slepen in voorwaartse richting.
Slepen met behulp van dolly VoorNIET TOEGESTAAN
Achter NIET TOEGESTAAN
Op aanhanger ALLEOK
OPMERKING:
Bij het slepen van uw auto dient u zich altijd aan de geldende verkeersregels te houden. Neem contact op met de lokale autoriteiten voor
meer informatie.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 190

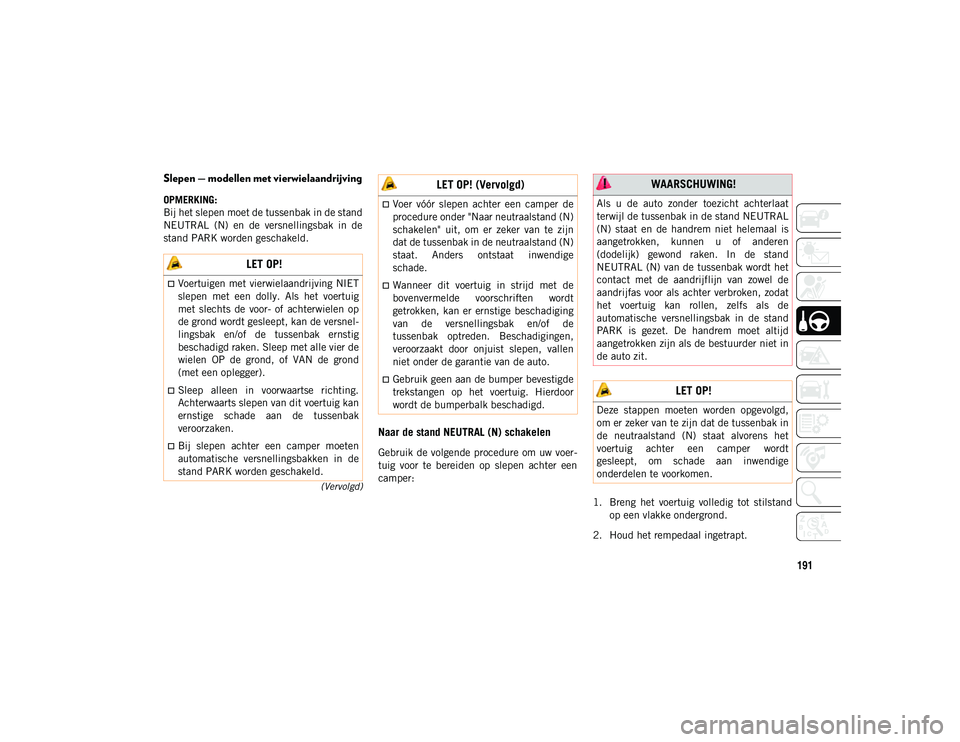

191
(Vervolgd)
Slepen — modellen met vierwielaandrijving
OPMERKING:
Bij het slepen moet de tussenbak in de stand
NEUTRAL (N) en de versnellingsbak in de
stand PARK worden geschakeld.
Naar de stand NEUTRAL (N) schakelen
Gebruik de volgende procedure om uw voer-
tuig voor te bereiden op slepen achter een
camper:
1. Breng het voertuig volledig tot stilstandop een vlakke ondergrond.
2. Houd het rempedaal ingetrapt.
LET OP!
Voertuigen met vierwielaandrijving NIET
slepen met een dolly. Als het voertuig
met slechts de voor- of achterwielen op
de grond wordt gesleept, kan de versnel -
lingsbak en/of de tussenbak ernstig
beschadigd raken. Sleep met alle vier de
wielen OP de grond, of VAN de grond
(met een oplegger).
Sleep alleen in voorwaartse richting.
Achterwaarts slepen van dit voertuig kan
ernstige schade aan de tussenbak
veroorzaken.
Bij slepen achter een camper moeten
automatische versnellingsbakken in de
stand PARK worden geschakeld.
Voer vóór slepen achter een camper de
procedure onder "Naar neutraalstand (N)
schakelen" uit, om er zeker van te zijn
dat de tussenbak in de neutraalstand (N)
staat. Anders ontstaat inwendige
schade.
Wanneer dit voertuig in strijd met de
bovenvermelde voorschriften wordt
getrokken, kan er ernstige beschadiging
van de versnellingsbak en/of de
tussenbak optreden. Beschadigingen,
veroorzaakt door onjuist slepen, vallen
niet onder de garantie van de auto.
Gebruik geen aan de bumper bevestigde
trekstangen op het voertuig. Hierdoor
wordt de bumperbalk beschadigd.
LET OP! (Vervolgd) WAARSCHUWING!
Als u de auto zonder toezicht achterlaat
terwijl de tussenbak in de stand NEUTRAL
(N) staat en de handrem niet helemaal is
aangetrokken, kunnen u of anderen
(dodelijk) gewond raken. In de stand
NEUTRAL (N) van de tussenbak wordt het
contact met de aandrijflijn van zowel de
aandrijfas voor als achter verbroken, zodat
het voertuig kan rollen, zelfs als de
automatische versnellingsbak in de stand
PARK is gezet. De handrem moet altijd
aangetrokken zijn als de bestuurder niet in
de auto zit.
LET OP!
Deze stappen moeten worden opgevolgd,
om er zeker van te zijn dat de tussenbak in
de neutraalstand (N) staat alvorens het
voertuig achter een camper wordt
gesleept, om schade aan inwendige
onderdelen te voorkomen.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 191

STARTEN EN RIJDEN
192

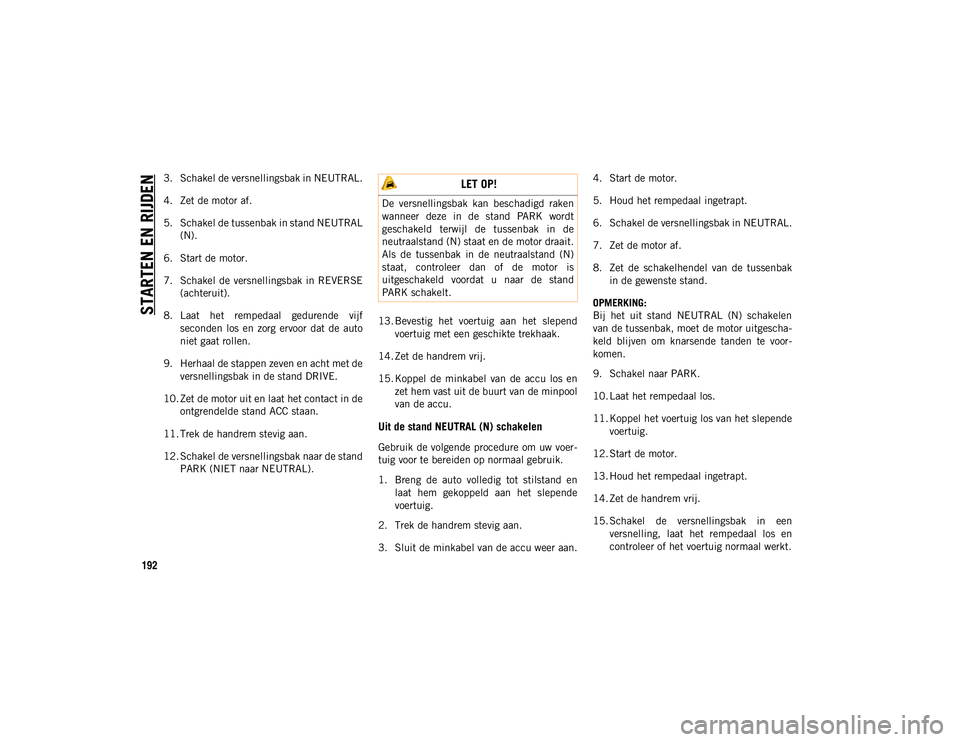

3. Schakel de versnellingsbak in NEUTRAL.
4. Zet de motor af.
5. Schakel de tussenbak in stand NEUTRAL(N).
6. Start de motor.
7. Schakel de versnellingsbak in REVERSE (achteruit).
8. Laat het rempedaal gedurende vijf seconden los en zorg ervoor dat de auto
niet gaat rollen.
9. Herhaal de stappen zeven en acht met de versnellingsbak in de stand DRIVE.
10. Zet de motor uit en laat het contact in de ontgrendelde stand ACC staan.
11. Trek de handrem stevig aan.
12. Schakel de versnellingsbak naar de stand PARK (NIET naar NEUTRAL). 13. Bevestig het voertuig aan het slepend
voertuig met een geschikte trekhaak.
14. Zet de handrem vrij.
15. Koppel de minkabel van de accu los en zet hem vast uit de buurt van de minpool
van de accu.
Uit de stand NEUTRAL (N) schakelen
Gebruik de volgende procedure om uw voer -
tuig voor te bereiden op normaal gebruik.
1. Breng de auto volledig tot stilstand en laat hem gekoppeld aan het slepende
voertuig.
2. Trek de handrem stevig aan.
3. Sluit de minkabel van de accu weer aan. 4. Start de motor.
5. Houd het rempedaal ingetrapt.
6. Schakel de versnellingsbak in NEUTRAL.
7. Zet de motor af.
8. Zet de schakelhendel van de tussenbak
in de gewenste stand.
OPMERKING:
Bij het uit stand NEUTRAL (N) schakelen
van de tussenbak, moet de motor uitgescha -
keld blijven om knarsende tanden te voor -
komen.
9. Schakel naar PARK.
10. Laat het rempedaal los.
11. Koppel het voertuig los van het slepende voertuig.
12. Start de motor.
13. Houd het rempedaal ingetrapt.
14. Zet de handrem vrij.
15. Schakel de versnellingsbak in een versnelling, laat het rempedaal los en
controleer of het voertuig normaal werkt.
LET OP!
De versnellingsbak kan beschadigd raken
wanneer deze in de stand PARK wordt
geschakeld terwijl de tussenbak in de
neutraalstand (N) staat en de motor draait.
Als de tussenbak in de neutraalstand (N)
staat, controleer dan of de motor is
uitgeschakeld voordat u naar de stand
PARK schakelt.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 192

193

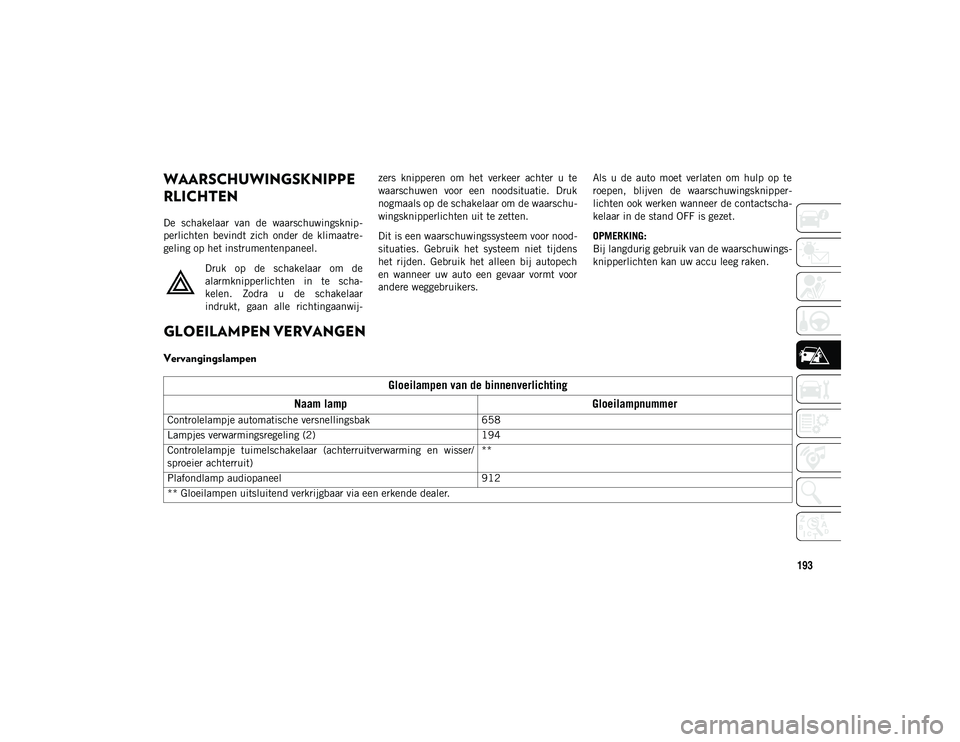

WAARSCHUWINGSKNIPPE
RLICHTEN
De schakelaar van de waarschuwingsknip-
perlichten bevindt zich onder de klimaatre -
geling op het instrumentenpaneel.
Druk op de schakelaar om de
alarmknipperlichten in te scha -
kelen. Zodra u de schakelaar
indrukt, gaan alle richtingaanwij -zers knipperen om het verkeer achter u te
waarschuwen voor een noodsituatie. Druk
nogmaals op de schakelaar om de waarschu
-
wingsknipperlichten uit te zetten.
Dit is een waarschuwingssysteem voor nood -
situaties. Gebruik het systeem niet tijdens
het rijden. Gebruik het alleen bij autopech
en wanneer uw auto een gevaar vormt voor
andere weggebruikers. Als u de auto moet verlaten om hulp op te
roepen, blijven de waarschuwingsknipper
-
lichten ook werken wanneer de contactscha -
kelaar in de stand OFF is gezet.
OPMERKING:
Bij langdurig gebruik van de waarschuwings -
knipperlichten kan uw accu leeg raken.
GLOEILAMPEN VERVANGEN
Vervangingslampen
Gloeilampen van de binnenverlichting
Naam lamp Gloeilampnummer
Controlelampje automatische versnellingsbak 658
Lampjes verwarmingsregeling (2) 194
Controlelampje tuimelschakelaar (achterruitverwarming en wisser/
sproeier achterruit) **
Plafondlamp audiopaneel 912
** Gloeilampen uitsluitend verkrijgbaar via een erkende dealer.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 193

IN GEVAL VAN NOOD/PECH

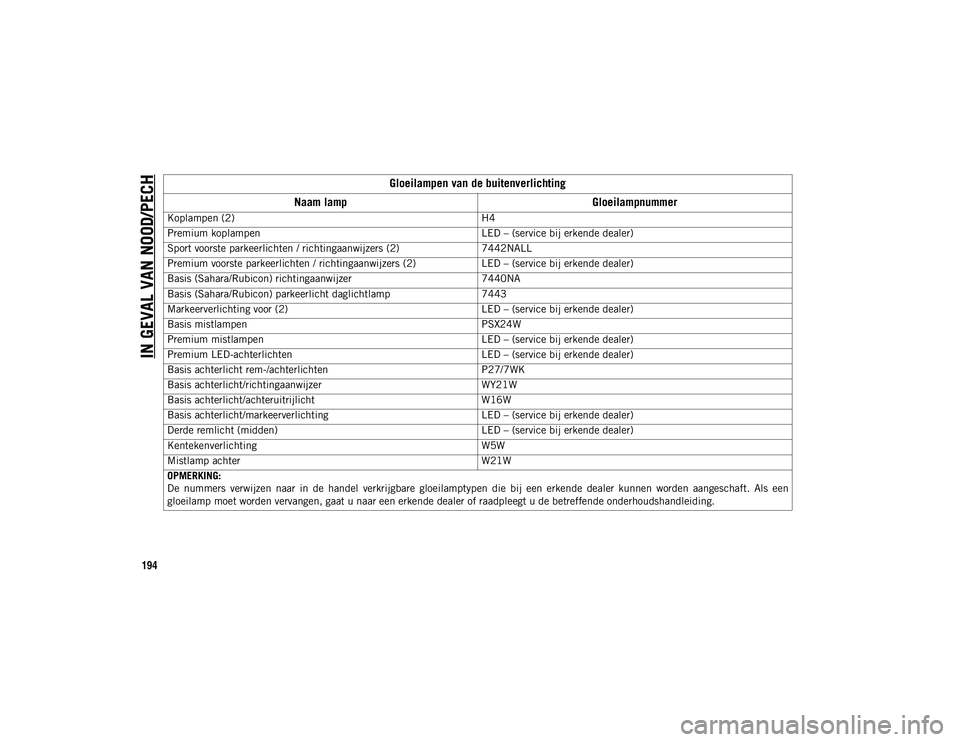

194Gloeilampen van de buitenverlichting
Naam lamp Gloeilampnummer
Koplampen (2) H4
Premium koplampen LED – (service bij erkende dealer)
Sport voorste parkeerlichten / richtingaanwijzers (2) 7442NALL
Premium voorste parkeerlichten / richtingaanwijzers (2) LED – (service bij erkende dealer)
Basis (Sahara/Rubicon) richtingaanwijzer 7440NA
Basis (Sahara/Rubicon) parkeerlicht daglichtlamp 7443
Markeerverlichting voor (2) LED – (service bij erkende dealer)
Basis mistlampen PSX24W
Premium mistlampen LED – (service bij erkende dealer)
Premium LED-achterlichten LED – (service bij erkende dealer)
Basis achterlicht rem-/achterlichten P27/7WK
Basis achterlicht/richtingaanwijzer WY21W
Basis achterlicht/achteruitrijlicht W16W
Basis achterlicht/markeerverlichting LED – (service bij erkende dealer)
Derde remlicht (midden) LED – (service bij erkende dealer)
Kentekenverlichting W5W
Mistlamp achter W21W
OPMERKING:
De nummers verwijzen naar in de handel verkrijgbare gloeilamptypen die bij een erkende dealer kunnen worden aangeschaft. Als een
gloeilamp moet worden vervangen, gaat u naar een erkende dealer of raadpleegt u de betreffende onderhoudshandleiding.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 194

195

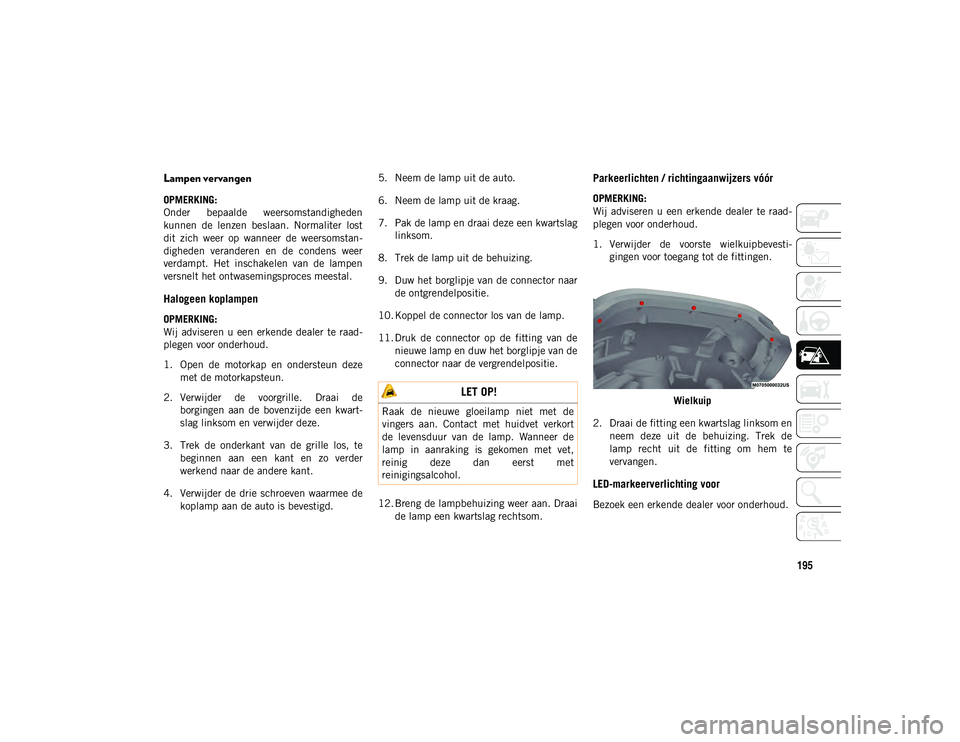

Lampen vervangen
OPMERKING:
Onder bepaalde weersomstandigheden
kunnen de lenzen beslaan. Normaliter lost
dit zich weer op wanneer de weersomstan-
digheden veranderen en de condens weer
verdampt. Het inschakelen van de lampen
versnelt het ontwasemingsproces meestal.
Halogeen koplampen
OPMERKING:
Wij adviseren u een erkende dealer te raad -
plegen voor onderhoud.
1. Open de motorkap en ondersteun deze met de motorkapsteun.
2. Verwijder de voorgrille. Draai de borgingen aan de bovenzijde een kwart -
slag linksom en verwijder deze.
3. Trek de onderkant van de grille los, te beginnen aan een kant en zo verder
werkend naar de andere kant.
4. Verwijder de drie schroeven waarmee de koplamp aan de auto is bevestigd. 5. Neem de lamp uit de auto.
6. Neem de lamp uit de kraag.
7. Pak de lamp en draai deze een kwartslag
linksom.
8. Trek de lamp uit de behuizing.
9. Duw het borglipje van de connector naar de ontgrendelpositie.
10. Koppel de connector los van de lamp.
11. Druk de connector op de fitting van de nieuwe lamp en duw het borglipje van de
connector naar de vergrendelpositie.
12. Breng de lampbehuizing weer aan. Draai de lamp een kwartslag rechtsom.
Parkeerlichten / richtingaanwijzers vóór
OPMERKING:
Wij adviseren u een erkende dealer te raad -
plegen voor onderhoud.
1. Verwijder de voorste wielkuipbevesti -
gingen voor toegang tot de fittingen.
Wielkuip
2. Draai de fitting een kwartslag linksom en neem deze uit de behuizing. Trek de
lamp recht uit de fitting om hem te
vervangen.
LED-markeerverlichting voor
Bezoek een erkende dealer voor onderhoud.
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met
reinigingsalcohol.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 195

IN GEVAL VAN NOOD/PECH
196

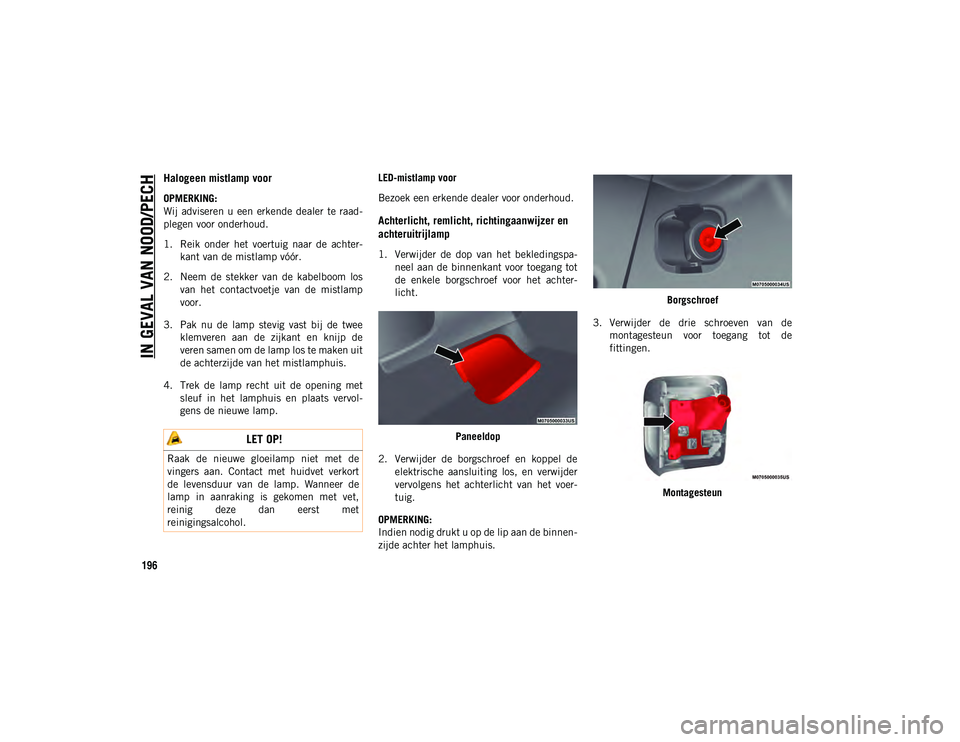

Halogeen mistlamp voor
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen voor onderhoud.
1. Reik onder het voertuig naar de achter -
kant van de mistlamp vóór.
2. Neem de stekker van de kabelboom los van het contactvoetje van de mistlamp
voor.
3. Pak nu de lamp stevig vast bij de twee klemveren aan de zijkant en knijp de
veren samen om de lamp los te maken uit
de achterzijde van het mistlamphuis.
4. Trek de lamp recht uit de opening met sleuf in het lamphuis en plaats vervol -
gens de nieuwe lamp. LED-mistlamp voor
Bezoek een erkende dealer voor onderhoud.
Achterlicht, remlicht, richtingaanwijzer en
achteruitrijlamp
1. Verwijder de dop van het bekledingspa
-
neel aan de binnenkant voor toegang tot
de enkele borgschroef voor het achter -
licht.
Paneeldop
2. Verwijder de borgschroef en koppel de elektrische aansluiting los, en verwijder
vervolgens het achterlicht van het voer -
tuig.
OPMERKING:
Indien nodig drukt u op de lip aan de binnen -
zijde achter het lamphuis. Borgschroef
3. Verwijder de drie schroeven van de montagesteun voor toegang tot de
fittingen.
Montagesteun
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met
reinigingsalcohol.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 196

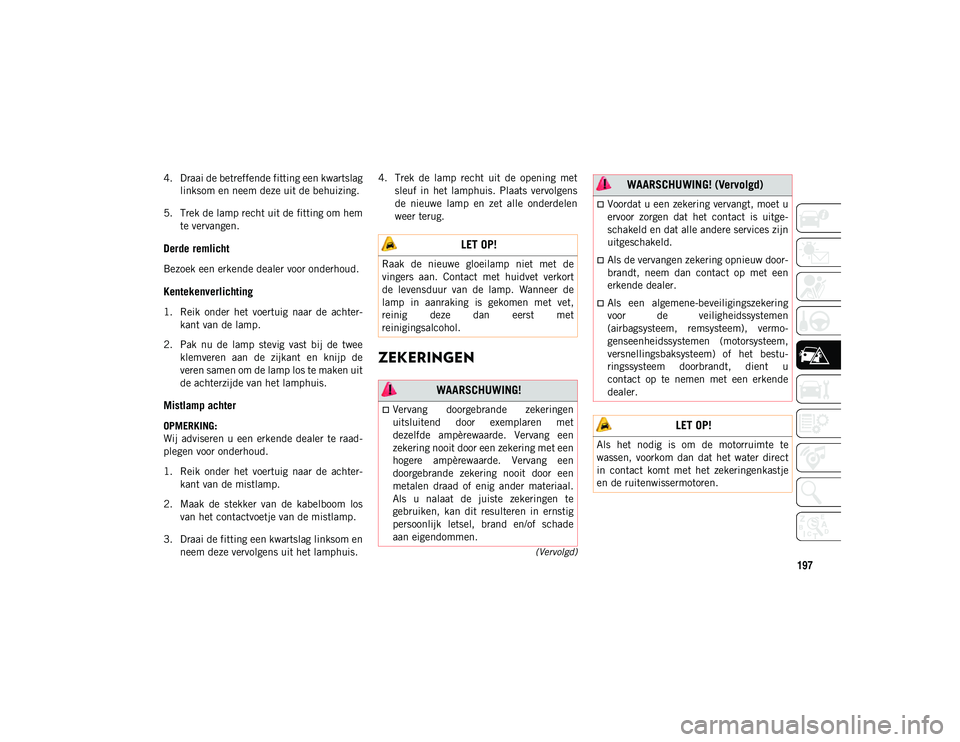

197
(Vervolgd)
4. Draai de betreffende fitting een kwartslaglinksom en neem deze uit de behuizing.
5. Trek de lamp recht uit de fitting om hem te vervangen.
Derde remlicht
Bezoek een erkende dealer voor onderhoud.
Kentekenverlichting
1. Reik onder het voertuig naar de achter -
kant van de lamp.
2. Pak nu de lamp stevig vast bij de twee klemveren aan de zijkant en knijp de
veren samen om de lamp los te maken uit
de achterzijde van het lamphuis.
Mistlamp achter
OPMERKING:
Wij adviseren u een erkende dealer te raad -
plegen voor onderhoud.
1. Reik onder het voertuig naar de achter -
kant van de mistlamp.
2. Maak de stekker van de kabelboom los van het contactvoetje van de mistlamp.
3. Draai de fitting een kwartslag linksom en neem deze vervolgens uit het lamphuis. 4. Trek de lamp recht uit de opening met
sleuf in het lamphuis. Plaats vervolgens
de nieuwe lamp en zet alle onderdelen
weer terug.
ZEKERINGEN
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met
reinigingsalcohol.
WAARSCHUWING!
Vervang doorgebrande zekeringen
uitsluitend door exemplaren met
dezelfde ampèrewaarde. Vervang een
zekering nooit door een zekering met een
hogere ampèrewaarde. Vervang een
doorgebrande zekering nooit door een
metalen draad of enig ander materiaal.
Als u nalaat de juiste zekeringen te
gebruiken, kan dit resulteren in ernstig
persoonlijk letsel, brand en/of schade
aan eigendommen.
Voordat u een zekering vervangt, moet u
ervoor zorgen dat het contact is uitge-
schakeld en dat alle andere services zijn
uitgeschakeld.
Als de vervangen zekering opnieuw door -
brandt, neem dan contact op met een
erkende dealer.
Als een algemene-beveiligingszekering
voor de veiligheidssystemen
(airbagsysteem, remsysteem), vermo-
genseenheidssystemen (motorsysteem,
versnellingsbaksysteem) of het bestu -
ringssysteem doorbrandt, dient u
contact op te nemen met een erkende
dealer.
LET OP!
Als het nodig is om de motorruimte te
wassen, voorkom dan dat het water direct
in contact komt met het zekeringenkastje
en de ruitenwissermotoren.
WAARSCHUWING! (Vervolgd)
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 197

IN GEVAL VAN NOOD/PECH
198
Algemene informatie
De zekeringen beschermen elektrische
systemen tegen een te hoge stroomsterkte.
Als een apparaat niet werkt, moet u het zeke-
ringselement in de platte zekering contro -
leren op breuk/smelten. Houd er bovendien rekening mee dat de
voertuigaccu leeg kan raken wanneer u
aansluitcontacten gedurende lange tijd
gebruikt terwijl de motor uitgeschakeld is.
Stroomverdeelkast (PDC)
De stroomverdeelkast bevindt zich in de
motorruimte in de buurt van de accu. Deze
kast bevat patroonzekeringen, minizeke
-ringen en relais. Op het PDC-deksel is een
etiket aangebracht met de locatie, functie en
grootte van elk(e) vervangba(a)r(e) zekering
of relais.
OPMERKING:
Zekeringen voor veiligheidssystemen (gemar
-
keerd met *) moeten worden onderhouden
door een erkende dealer.
Locatie Patroonzekering Microzekering Omschrijving
F01––Reserve
F02 40 A groen –Startmotor
(*)
F03 –5 A geelbruin Intelligente accusensor (IBS)
(*)
F04 –20 A geel Brandstofpomp MTR/FPCM
(*)
F05 –5 A geelbruin Beveiligingsgateway
(*)
F06 ––Reserve
F07 –15 A blauw Koelpomp lagetemperatuurradiateur (LTR) — Indien
aanwezig
(*)
F08 –15 A blauw Transmissieregelmodule TCM-8HP CYGNUS
(*)
F09 ––Reserve
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 198
