JEEP WRANGLER UNLIMITED 2021 Instructieboek (in Dutch)

199

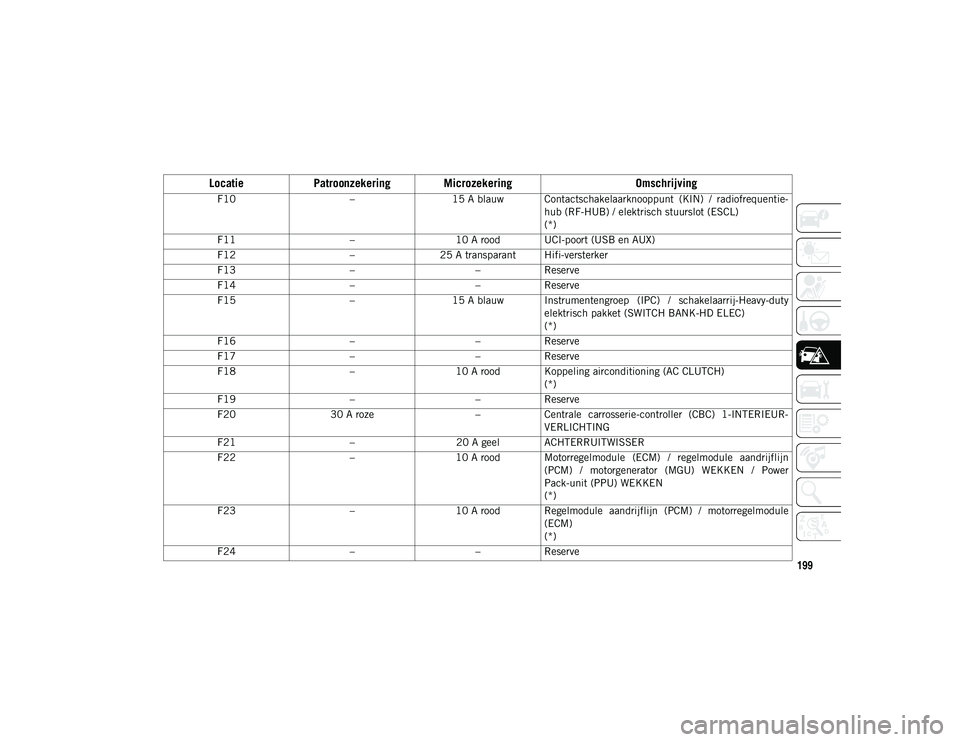

F10–15 A blauw Contactschakelaarknooppunt (KIN) / radiofrequentie -
hub (RF-HUB) / elektrisch stuurslot (ESCL)
(*)
F11 –10 A rood UCI-poort (USB en AUX)
F12 –25 A transparant Hifi-versterker
F13 ––Reserve
F14 ––Reserve
F15 –15 A blauw Instrumentengroep (IPC) / schakelaarrij-Heavy-duty
elektrisch pakket (SWITCH BANK-HD ELEC)
(*)
F16 ––Reserve
F17 ––Reserve
F18 –10 A rood Koppeling airconditioning (AC CLUTCH)
(*)
F19 ––Reserve
F20 30 A roze –Centrale carrosserie-controller (CBC) 1-INTERIEUR -
VERLICHTING
F21 –20 A geel ACHTERRUITWISSER
F22 –10 A rood Motorregelmodule (ECM) / regelmodule aandrijflijn
(PCM) / motorgenerator (MGU) WEKKEN / Power
Pack-unit (PPU) WEKKEN
(*)
F23 –10 A rood Regelmodule aandrijflijn (PCM) / motorregelmodule
(ECM)
(*)
F24 ––Reserve
Locatie Patroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 199

IN GEVAL VAN NOOD/PECH
200

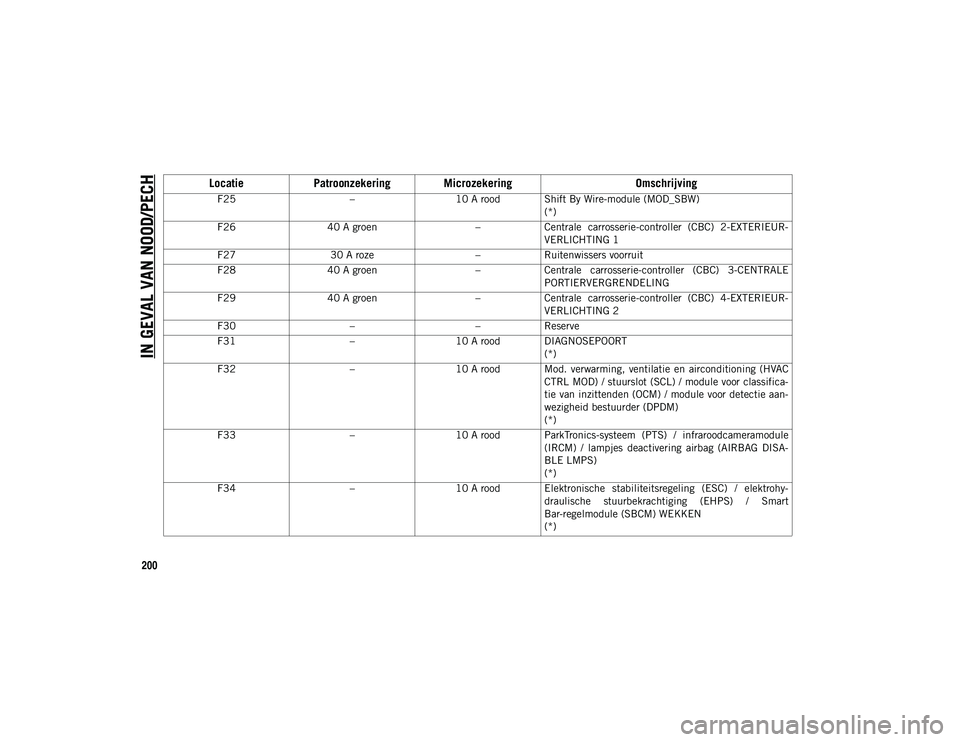

F25–10 A rood Shift By Wire-module (MOD_SBW)
(*)
F26 40 A groen –Centrale carrosserie-controller (CBC) 2-EXTERIEUR -
VERLICHTING 1
F27 30 A roze –Ruitenwissers voorruit
F28 40 A groen –Centrale carrosserie-controller (CBC) 3-CENTRALE
PORTIERVERGRENDELING
F29 40 A groen –Centrale carrosserie-controller (CBC) 4-EXTERIEUR -
VERLICHTING 2
F30 ––Reserve
F31 –10 A rood DIAGNOSEPOORT
(*)
F32 –10 A rood Mod. verwarming, ventilatie en airconditioning (HVAC
CTRL MOD) / stuurslot (SCL) / module voor classifica -
tie van inzittenden (OCM) / module voor detectie aan -
wezigheid bestuurder (DPDM)
(*)
F33 –10 A rood ParkTronics-systeem (PTS) / infraroodcameramodule
(IRCM) / lampjes deactivering airbag (AIRBAG DISA -
BLE LMPS)
(*)
F34 –10 A rood Elektronische stabiliteitsregeling (ESC) / elektrohy -
draulische stuurbekrachtiging (EHPS) / Smart
Bar-regelmodule (SBCM) WEKKEN
(*)
Locatie Patroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 200

201
F3530 A roze –VACUÜMPOMP REMSYSTEEM — indien aanwezig
(*)
F36 30 A roze –AANHANGERMODULE — indien aanwezig
F37 30 A roze –TREKHAAKAANSLUITING 7 W — indien aanwezig
F38 20 A blauw –Motorregelmodule ECM
(*)
F39 ––Reserve
F40 –15 A blauw Regelmodule aandrijflijn (DTCM) / asvergrendeling
(AXLE LOC) FT_RR
(*)
F41 –15 A blauw Instrumentengroep (IC) / beveiligingsgateway (SGW)
WEKKEN
(*)
F42 –10 A rood Besturingstoevoer vermogensregelrelais (elektrisch
stoppen/starten) / reserve (riemstartgenerator) --
indien aanwezig
(*)
F43 –20 A geel AANSLUITING ACCU (BAGAGERUIMTE)
(*)
F44 –10 A rood Infraroodcamera (IRCAM) VERWARMING
(*)
F45 –20 A geel AANSLUITING CONTACT (BAGAGERUIMTE)*
(*)
F46 –10 A rood AUTOMATISCHE KOPLAMPINSTELLINGSMODULE/
INSTELLINGSMOTOR/KOPLAMPSCHAKELAAR
(*)
Locatie Patroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 201

IN GEVAL VAN NOOD/PECH
202
F47––Reserve
F48 ––Reserve
F49 –10 A rood Controller van het beveiligingssysteem voor inzitten -
den ORC
(*)
F50 –10 A rood HD ACC — Indien aanwezig
(*)
F51 –10 A rood Digitale tv (DSRC) / USB / achteruitkijkspiegel
(ISRVM) / kompasmodule (CSGM)
F52 –20 A geel SIGARETTENAANSTEKER
F53 ––Reserve
F54 ––Reserve
F55 ––Reserve
F56 –10 A rood BINNENTEMPERATUURSENSOR
F57 –20 A geel Chauffeursstoelverwarming
F58 –20 A geel Passagiersstoelverwarming voor
F59 ––Reserve
F60 –15 A blauw Comfort stuurwielmodule (CSWM) (HTD STR WHEEL)
F61 –10 A rood Linker dodehoeksensor (LBSS) / rechter dodehoeksen -
sor (RBSS)
(*)
F62 ––Reserve
F63 –10 A rood Controller van het beveiligingssysteem voor inzitten -
den
(*)
Locatie Patroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 202

203

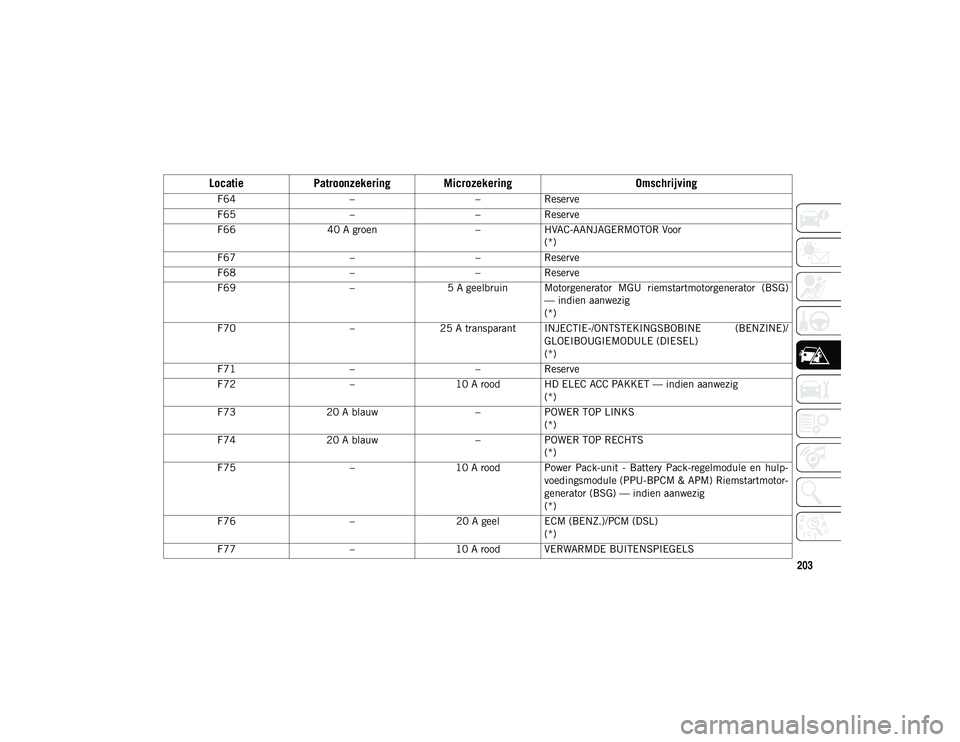

F64––Reserve
F65 ––Reserve
F66 40 A groen –HVAC-AANJAGERMOTOR Voor
(*)
F67 ––Reserve
F68 ––Reserve
F69 –5 A geelbruin Motorgenerator MGU riemstartmotorgenerator (BSG)
— indien aanwezig
(*)
F70 –25 A transparant INJECTIE-/ONTSTEKINGSBOBINE (BENZINE)/
GLOEIBOUGIEMODULE (DIESEL)
(*)
F71 ––Reserve
F72 –10 A rood HD ELEC ACC PAKKET — indien aanwezig
(*)
F73 20 A blauw –POWER TOP LINKS
(*)
F74 20 A blauw –POWER TOP RECHTS
(*)
F75 –10 A rood Power Pack-unit - Battery Pack-regelmodule en hulp -
voedingsmodule (PPU-BPCM & APM) Riemstartmotor -
generator (BSG) — indien aanwezig
(*)
F76 –20 A geel ECM (BENZ.)/PCM (DSL)
(*)
F77 –10 A rood VERWARMDE BUITENSPIEGELS
LocatiePatroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 203

IN GEVAL VAN NOOD/PECH
204
F78–10 A rood COMP/INBRAAK/CLAXON/INBRAAKSENSOREN
F79 –20 A geel SMART BAR-REGELMODULE
(*)
F80 –15 A blauw Regelmodule aandrijflijn (PCM)
(*)
F81 30 A roze –ACHTERRUITVERWARMING (EBL)
F82 30 A roze –BRANDSTOFVERWARMING — indien aanwezig
(*)
F83 60 A geel –BOUGIE — indien aanwezig
(*)
F84 30 A roze –REGELEENHEID UREUM-VERWARMING – indien
aanwezig
(*)
F85 –10 A rood PM-SENSOR — indien aanwezig
(*)
F86 30 A roze –VACUÜMPOMP REMSYSTEEM 2 — indien aanwezig
(*)
F87 –10 A rood TOEVOER/SPOELPMP — indien aanwezig
(*)
F88 20 A blauw –NOx-SENSOR 1/2 — indien aanwezig
(*)
F89 –10 A rood Regelmodule stuurkolom (SCCM) / cruisecontrol
(CRUISE CTL) / digitale tv (DTV)
(*)
F90 20 A blauw –PARKEERVERLICHTING AANHANGERKOPPELING —
indien aanwezig
Locatie Patroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 204

205

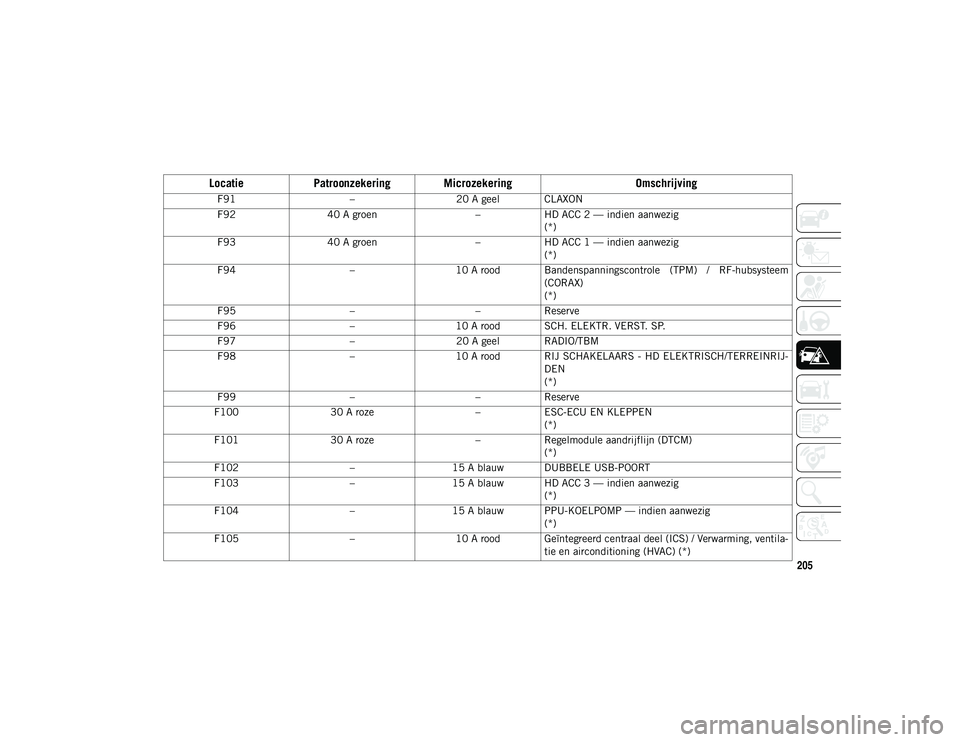

F91–20 A geel CLAXON
F92 40 A groen –HD ACC 2 — indien aanwezig
(*)
F93 40 A groen –HD ACC 1 — indien aanwezig
(*)
F94 –10 A rood Bandenspanningscontrole (TPM) / RF-hubsysteem
(CORAX)
(*)
F95 ––Reserve
F96 –10 A rood SCH. ELEKTR. VERST. SP.
F97 –20 A geel RADIO/TBM
F98 –10 A rood RIJ SCHAKELAARS - HD ELEKTRISCH/TERREINRIJ -
DEN
(*)
F99 ––Reserve
F100 30 A roze –ESC-ECU EN KLEPPEN
(*)
F101 30 A roze –Regelmodule aandrijflijn (DTCM)
(*)
F102 –15 A blauw DUBBELE USB-POORT
F103 –15 A blauw HD ACC 3 — indien aanwezig
(*)
F104 –15 A blauw PPU-KOELPOMP — indien aanwezig
(*)
F105 –10 A rood Geïntegreerd centraal deel (ICS) / Verwarming, ventila -
tie en airconditioning (HVAC) (*)
Locatie Patroonzekering Microzekering Omschrijving
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 205

IN GEVAL VAN NOOD/PECH
206

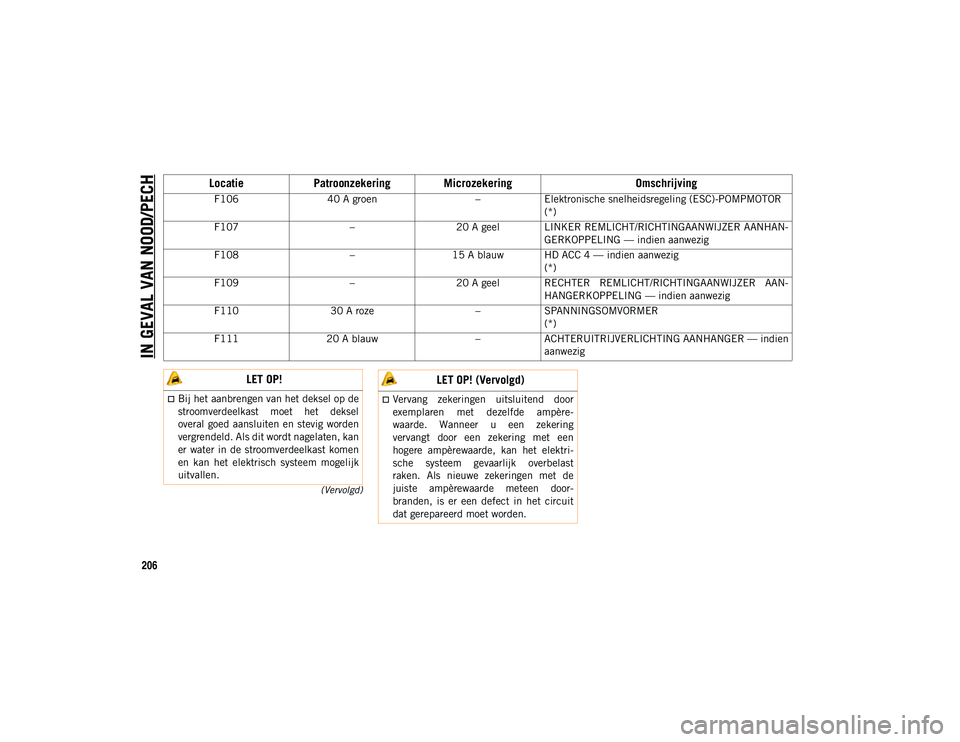

(Vervolgd)
F10640 A groen –Elektronische snelheidsregeling (ESC)-POMPMOTOR
(*)
F107 –20 A geel LINKER REMLICHT/RICHTINGAANWIJZER AANHAN -
GERKOPPELING — indien aanwezig
F108 –15 A blauw HD ACC 4 — indien aanwezig
(*)
F109 –20 A geel RECHTER REMLICHT/RICHTINGAANWIJZER AAN -
HANGERKOPPELING — indien aanwezig
F110 30 A roze –SPANNINGSOMVORMER
(*)
F111 20 A blauw –ACHTERUITRIJVERLICHTING AANHANGER — indien
aanwezig
Locatie Patroonzekering Microzekering Omschrijving
LET OP!
Bij het aanbrengen van het deksel op de
stroomverdeelkast moet het deksel
overal goed aansluiten en stevig worden
vergrendeld. Als dit wordt nagelaten, kan
er water in de stroomverdeelkast komen
en kan het elektrisch systeem mogelijk
uitvallen.Vervang zekeringen uitsluitend door
exemplaren met dezelfde ampère-
waarde. Wanneer u een zekering
vervangt door een zekering met een
hogere ampèrewaarde, kan het elektri-
sche systeem gevaarlijk overbelast
raken. Als nieuwe zekeringen met de
juiste ampèrewaarde meteen door -
branden, is er een defect in het circuit
dat gerepareerd moet worden.
LET OP! (Vervolgd)
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 206

207
(Vervolgd)

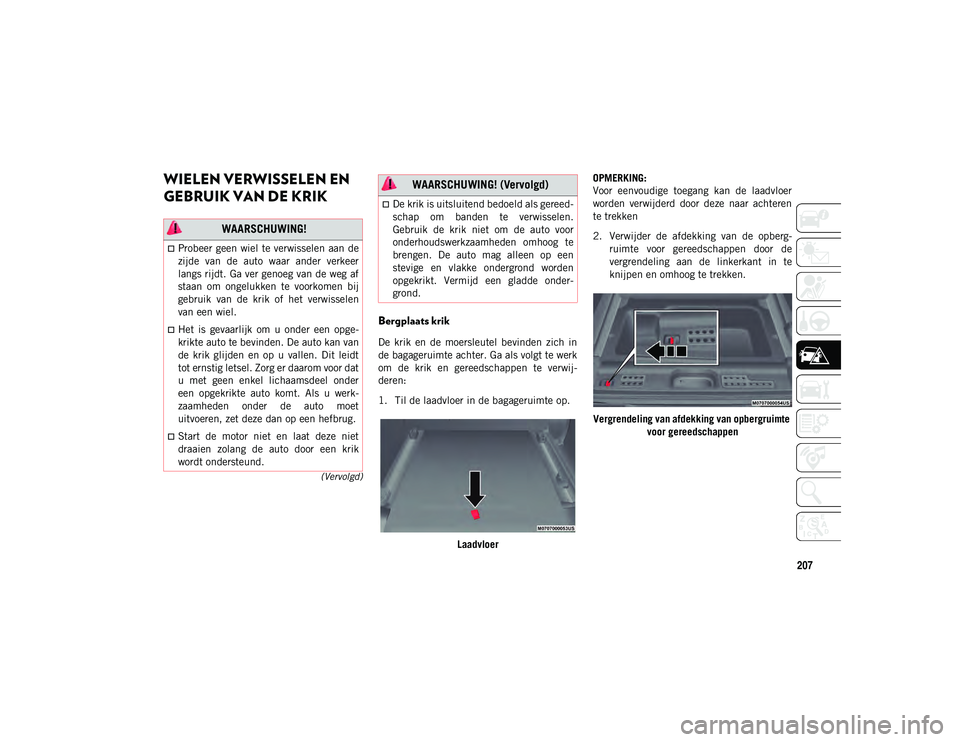

WIELEN VERWISSELEN EN
GEBRUIK VAN DE KRIK
Bergplaats krik
De krik en de moersleutel bevinden zich in
de bagageruimte achter. Ga als volgt te werk
om de krik en gereedschappen te verwij-
deren:
1. Til de laadvloer in de bagageruimte op.
Laadvloer OPMERKING:
Voor eenvoudige toegang kan de laadvloer
worden verwijderd door deze naar achteren
te trekken
2. Verwijder de afdekking van de opberg
-
ruimte voor gereedschappen door de
vergrendeling aan de linkerkant in te
knijpen en omhoog te trekken.
Vergrendeling van afdekking van opbergruimte voor gereedschappen
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer
langs rijdt. Ga ver genoeg van de weg af
staan om ongelukken te voorkomen bij
gebruik van de krik of het verwisselen
van een wiel.
Het is gevaarlijk om u onder een opge-
krikte auto te bevinden. De auto kan van
de krik glijden en op u vallen. Dit leidt
tot ernstig letsel. Zorg er daarom voor dat
u met geen enkel lichaamsdeel onder
een opgekrikte auto komt. Als u werk-
zaamheden onder de auto moet
uitvoeren, zet deze dan op een hefbrug.
Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
De krik is uitsluitend bedoeld als gereed -
schap om banden te verwisselen.
Gebruik de krik niet om de auto voor
onderhoudswerkzaamheden omhoog te
brengen. De auto mag alleen op een
stevige en vlakke ondergrond worden
opgekrikt. Vermijd een gladde onder -
grond.
WAARSCHUWING! (Vervolgd)
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 207

IN GEVAL VAN NOOD/PECH
208

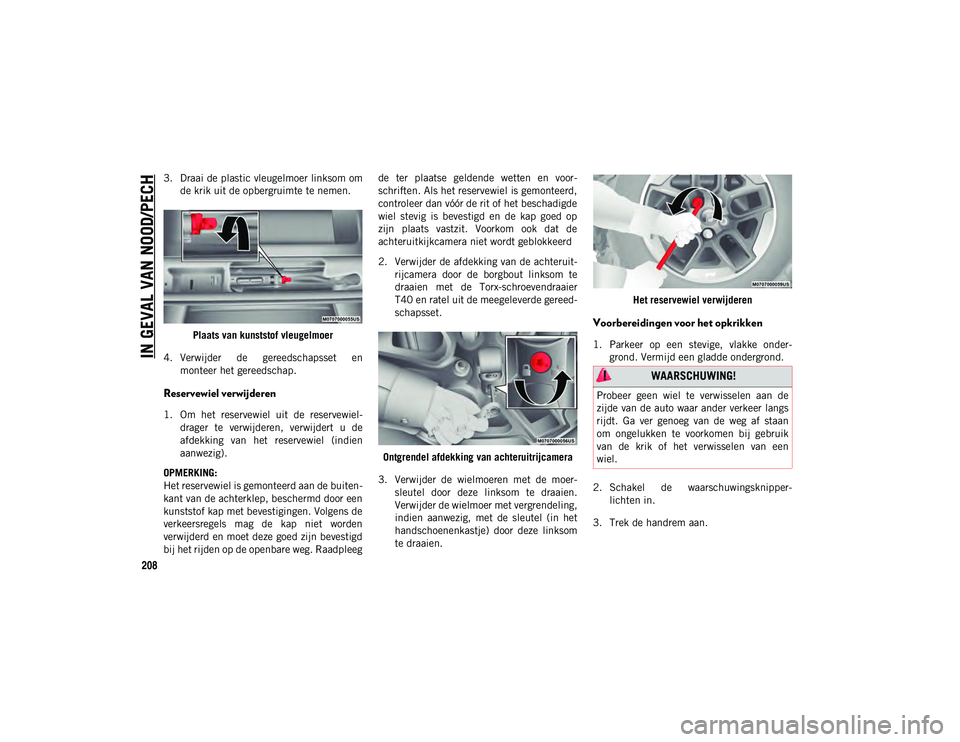

3. Draai de plastic vleugelmoer linksom omde krik uit de opbergruimte te nemen.
Plaats van kunststof vleugelmoer
4. Verwijder de gereedschapsset en monteer het gereedschap.
Reservewiel verwijderen
1. Om het reservewiel uit de reservewiel -
drager te verwijderen, verwijdert u de
afdekking van het reservewiel (indien
aanwezig).
OPMERKING:
Het reservewiel is gemonteerd aan de buiten -
kant van de achterklep, beschermd door een
kunststof kap met bevestigingen. Volgens de
verkeersregels mag de kap niet worden
verwijderd en moet deze goed zijn bevestigd
bij het rijden op de openbare weg. Raadpleeg de ter plaatse geldende wetten en voor
-
schriften. Als het reservewiel is gemonteerd,
controleer dan vóór de rit of het beschadigde
wiel stevig is bevestigd en de kap goed op
zijn plaats vastzit. Voorkom ook dat de
achteruitkijkcamera niet wordt geblokkeerd
2. Verwijder de afdekking van de achteruit -
rijcamera door de borgbout linksom te
draaien met de Torx-schroevendraaier
T40 en ratel uit de meegeleverde gereed -
schapsset.
Ontgrendel afdekking van achteruitrijcamera
3. Verwijder de wielmoeren met de moer -
sleutel door deze linksom te draaien.
Verwijder de wielmoer met vergrendeling,
indien aanwezig, met de sleutel (in het
handschoenenkastje) door deze linksom
te draaien. Het reservewiel verwijderen
Voorbereidingen voor het opkrikken
1. Parkeer op een stevige, vlakke onder
-
grond. Vermijd een gladde ondergrond.
2. Schakel de waarschuwingsknipper -
lichten in.
3. Trek de handrem aan.
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer langs
rijdt. Ga ver genoeg van de weg af staan
om ongelukken te voorkomen bij gebruik
van de krik of het verwisselen van een
wiel.
2020_JEEP_JL_WRANGLER_UG_LHD_NL.book Page 208
