Lancia Delta 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

I NØDSITUATIONER209
4
LED
LED
D1S (*) / H7
H1 (*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
(*) Pærer med Xenon-gas

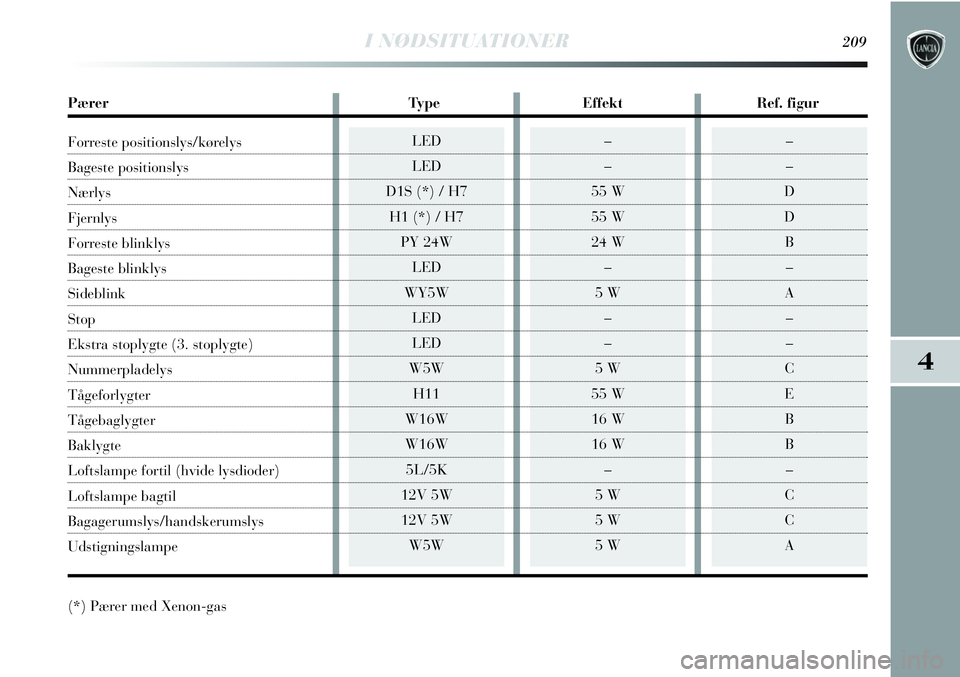

Pærer Type Effekt Ref. figur
Forreste positionslys/kørelys
Bageste positionslys
Nærlys
Fjernlys
Forreste blinklys
Bageste blinklys
Sideblink
Stop
Ekstra stoplygte (3. stoplygte)
Nummerpladelys
Tågeforlygter
Tågebaglygter
Baklygte
Loftslampe fortil (hvide lysdioder)
Loftslampe bagtil
Bagagerumslys/handskerumslys
Udstigningslampe

210I NØDSITUATIONER
UDSKIFTNING AF UDVENDIG PÆRE

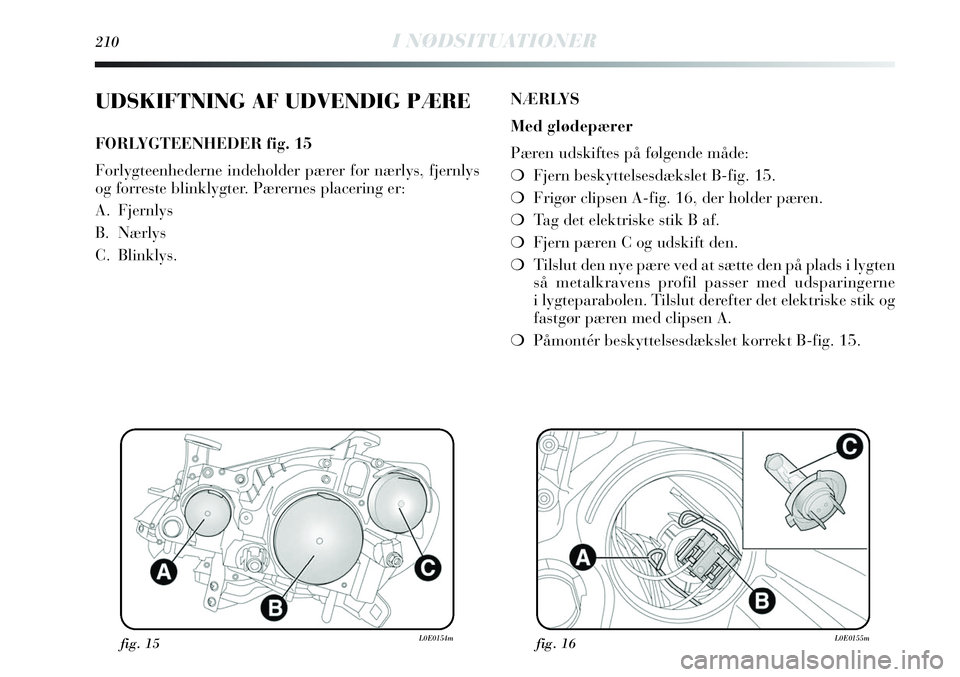

FORLYGTEENHEDER fig. 15
Forlygteenhederne indeholder pærer for nærlys, fjernlys
og forreste blinklygter. Pærernes placering er:
A. Fjernlys
B. Nærlys
C. Blinklys.NÆRLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet B-fig. 15.
❍Frigør clipsen A-fig. 16, der holder pæren.
❍Tag det elektriske stik B af.
❍Fjern pæren C og udskift den.
❍Tilslut den nye pære ved at sætte den på plads i lygten
så metalkravens profil passer med udsparingerne
i lygteparabolen. Tilslut derefter det elektriske stik og
fastgør pæren med clipsen A.
❍Påmontér beskyttelsesdækslet korrekt B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

I NØDSITUATIONER211
4

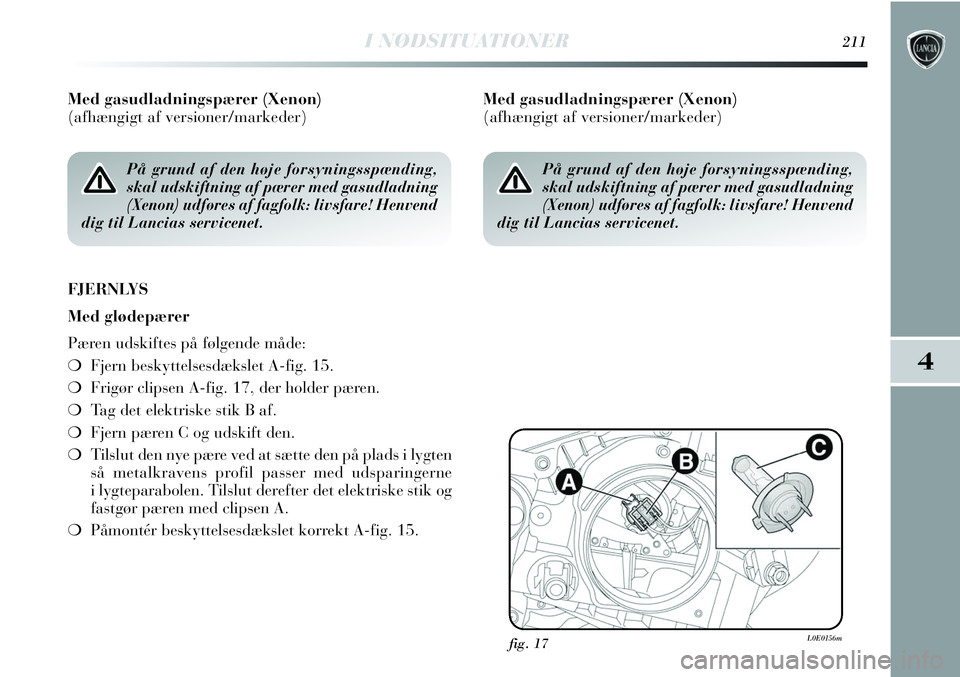

Med gasudladningspærer (Xenon)
(afhængigt af versioner/markeder)
FJERNLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet A-fig. 15.
❍Frigør clipsen A-fig. 17, der holder pæren.
❍Tag det elektriske stik B af.
❍Fjern pæren C og udskift den.
❍Tilslut den nye pære ved at sætte den på plads i lygten
så metalkravens profil passer med udsparingerne
i lygteparabolen. Tilslut derefter det elektriske stik og
fastgør pæren med clipsen A.
❍Påmontér beskyttelsesdækslet korrekt A-fig. 15.
fig. 17L0E0156m
På grund af den høje forsyningsspænding,
skal udskiftning af pærer med gasudladning
(Xenon) udføres af fagfolk: livsfare! Henvend
dig til Lancias servicenet.
Med gasudladningspærer (Xenon)
(afhængigt af versioner/markeder)
På grund af den høje forsyningsspænding,
skal udskiftning af pærer med gasudladning
(Xenon) udføres af fagfolk: livsfare! Henvend
dig til Lancias servicenet.

212I NØDSITUATIONER

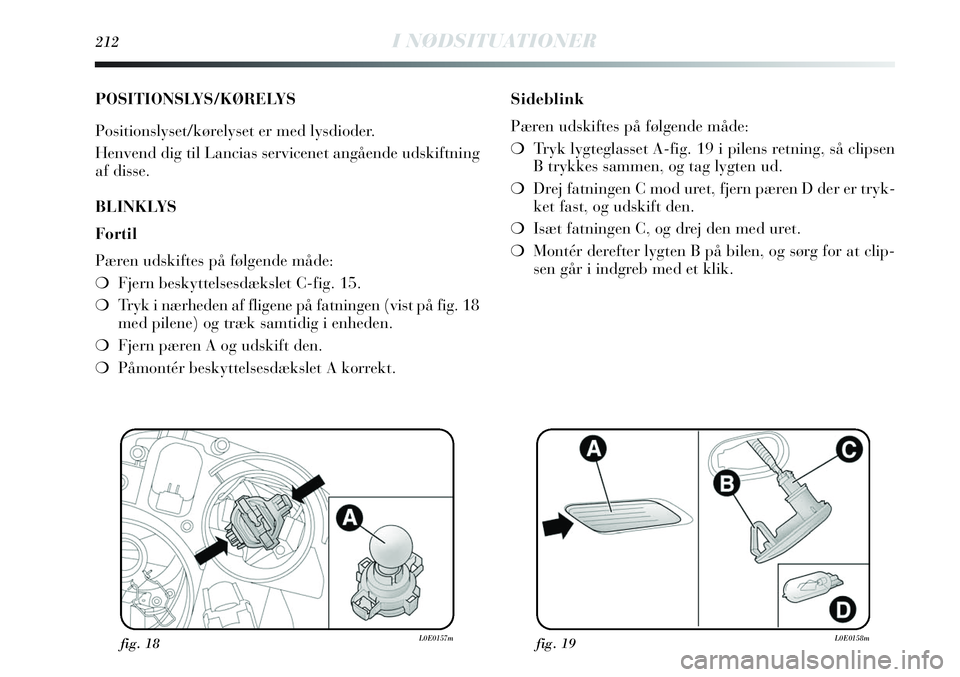

POSITIONSLYS/KØRELYS
Positionslyset/kørelyset er med lysdioder.
Henvend dig til Lancias servicenet angående udskiftning
af disse.
BLINKLYS
Fortil
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet C-fig. 15.
❍Tryk i nærheden af fligene på fatningen (vist på fig. 18
med pilene) og træk samtidig i enheden.
❍Fjern pæren A og udskift den.
❍Påmontér beskyttelsesdækslet A korrekt.Sideblink
Pæren udskiftes på følgende måde:
❍Tryk lygteglasset A-fig. 19 i pilens retning, så clipsen
B trykkes sammen, og tag lygten ud.
❍Drej fatningen C mod uret, fjern pæren D der er tryk-
ket fast, og udskift den.
❍Isæt fatningen C, og drej den med uret.
❍Montér derefter lygten B på bilen, og sørg for at clip-
sen går i indgreb med et klik.
fig. 18L0E0157mfig. 19L0E0158m

I NØDSITUATIONER213
4

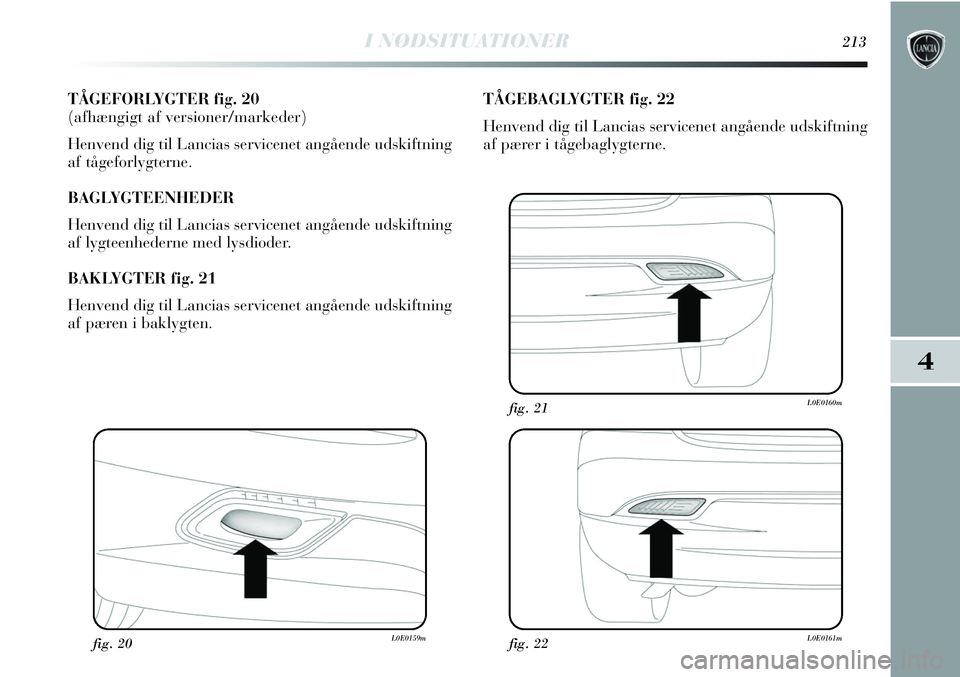

TÅGEFORLYGTER fig. 20
(afhængigt af versioner/markeder)
Henvend dig til Lancias servicenet angående udskiftning
af tågeforlygterne.
BAGLYGTEENHEDER
Henvend dig til Lancias servicenet angående udskiftning
af lygteenhederne med lysdioder.
BAKLYGTER fig. 21
Henvend dig til Lancias servicenet angående udskiftning
af pæren i baklygten.TÅGEBAGLYGTER fig. 22
Henvend dig til Lancias servicenet angående udskiftning
af pærer i tågebaglygterne.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

214I NØDSITUATIONER

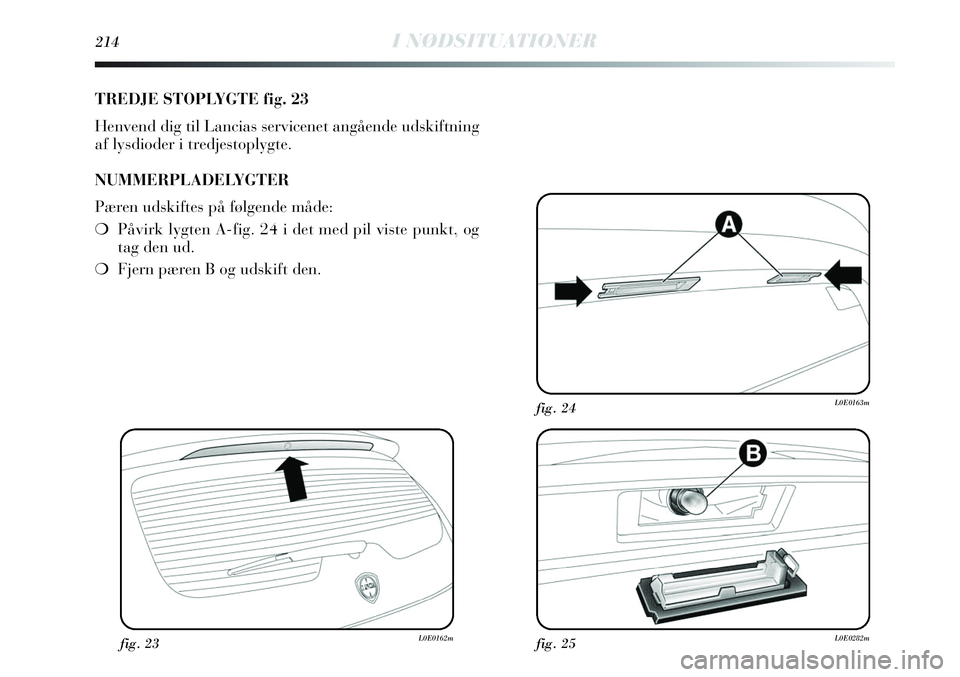

TREDJE STOPLYGTE fig. 23
Henvend dig til Lancias servicenet angående udskiftning
af lysdioder i tredjestoplygte.
NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
❍Påvirk lygten A-fig. 24 i det med pil viste punkt, og
tag den ud.
❍Fjern pæren B og udskift den.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

I NØDSITUATIONER215
4
fig. 27L0E0166m
fig. 26L0E0165m

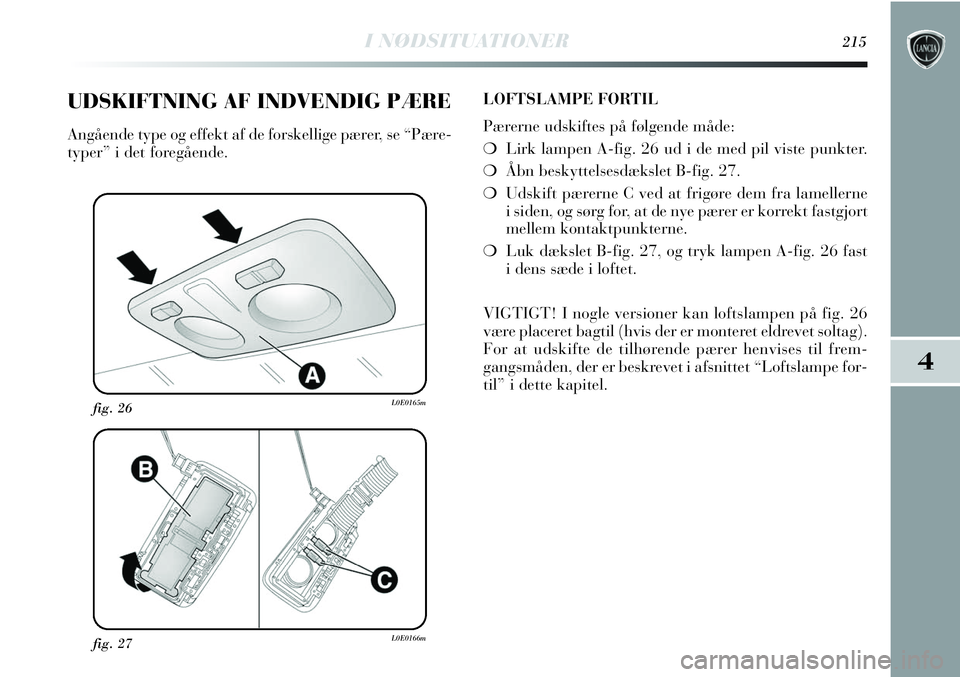

UDSKIFTNING AF INDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se “Pære-
typer” i det foregående.LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:
❍Lirk lampen A-fig. 26 ud i de med pil viste punkter.
❍Åbn beskyttelsesdækslet B-fig. 27.
❍Udskift pærerne C ved at frigøre dem fra lamellerne
i siden, og sørg for, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❍Luk dækslet B-fig. 27, og tryk lampen A-fig. 26 fast
i dens sæde i loftet.
VIGTIGT! I nogle versioner kan loftslampen på fig. 26
være placeret bagtil (hvis der er monteret eldrevet soltag).
For at udskifte de tilhørende pærer henvises til frem-
gangsmåden, der er beskrevet i afsnittet “Loftslampe for-
til” i dette kapitel.

216I NØDSITUATIONER
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

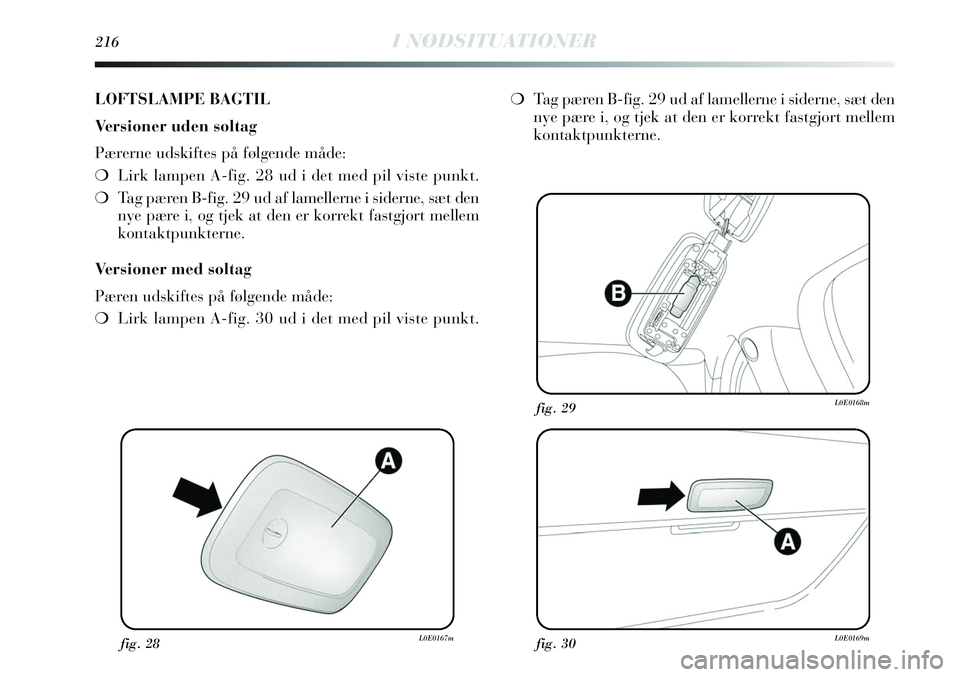

LOFTSLAMPE BAGTIL
Versioner uden soltag
Pærerne udskiftes på følgende måde:
❍Lirk lampen A-fig. 28 ud i det med pil viste punkt.
❍Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
Versioner med soltag
Pæren udskiftes på følgende måde:
❍Lirk lampen A-fig. 30 ud i det med pil viste punkt.❍Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.

I NØDSITUATIONER217
4
fig. 32L0E0171mfig. 33L0E0172m

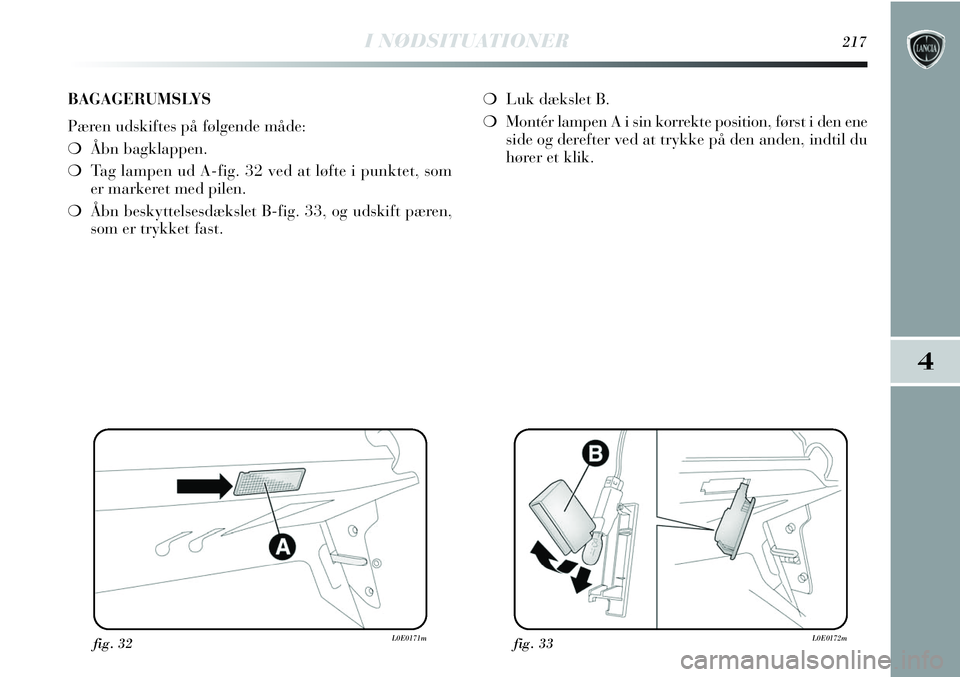

BAGAGERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn bagklappen.
❍Tag lampen ud A-fig. 32 ved at løfte i punktet, som
er markeret med pilen.
❍Åbn beskyttelsesdækslet B-fig. 33, og udskift pæren,
som er trykket fast.❍Luk dækslet B.
❍Montér lampen A i sin korrekte position, først i den ene
side og derefter ved at trykke på den anden, indtil du
hører et klik.

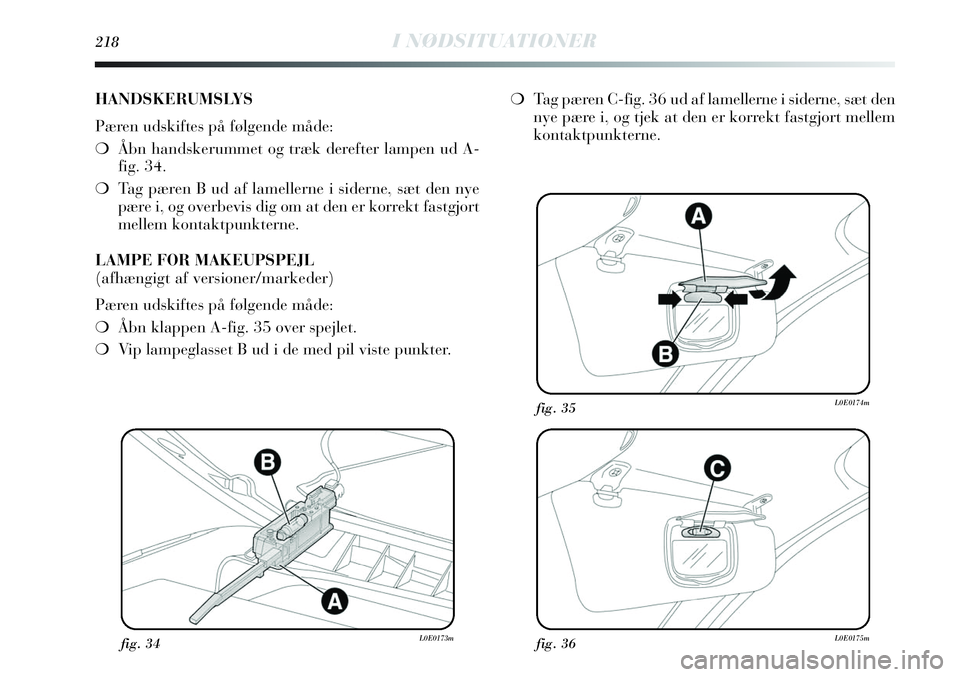

218I NØDSITUATIONER
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn handskerummet og træk derefter lampen ud A-
fig. 34.
❍Tag pæren B ud af lamellerne i siderne, sæt den nye
pære i, og overbevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
LAMPE FOR MAKEUPSPEJL
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❍Åbn klappen A-fig. 35 over spejlet.
❍Vip lampeglasset B ud i de med pil viste punkter.❍Tag pæren C-fig. 36 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
