Lancia Delta 2013 Instructieboek (in Dutch)

–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
NOODGEVALLEN209
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A
(*) Xenon-gasontladingslampen
Lampen Type Vermogen Figuur
Buitenverlichting voor/dagverlichting
Achterlichten
Dimlicht
Grootlicht
Richtingaanwijzer voor
Richtingaanwijzer achter
Flankrichtingaanwijzer
Remlichten
Derde remlicht
Kentekenplaatverlichting
Mistlampen voor
Mistachterlicht
Achteruitrijlicht
Plafondverlichting voor (witte leds)
Plafondverlichting achter
Bagageruimteverlichting/
verlichting dashboardkastje
Dorpelverlichting

210NOODGEVALLEN

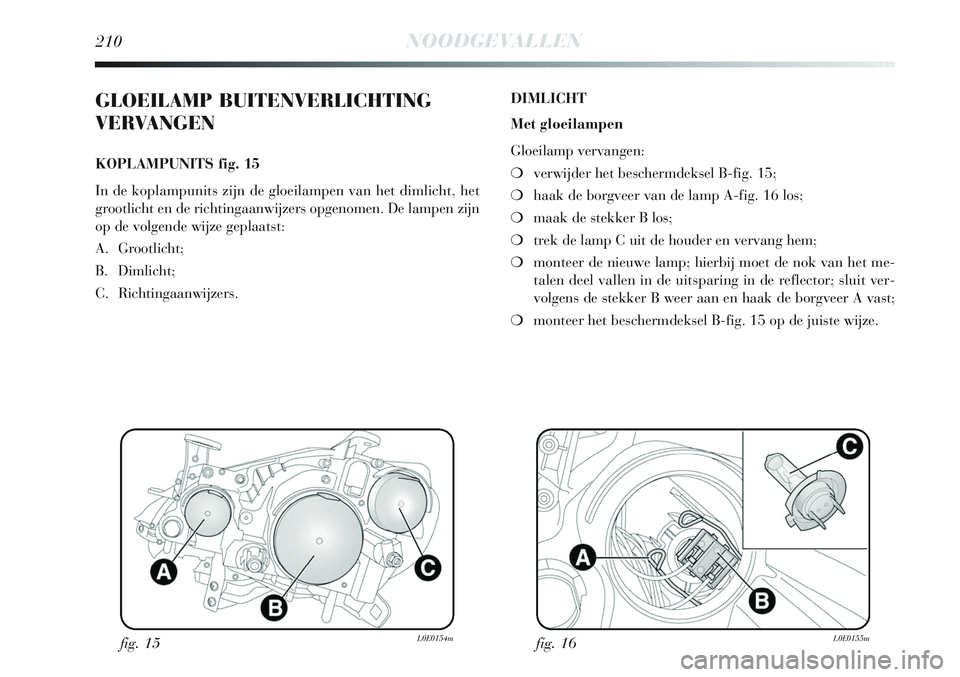

GLOEILAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS fig. 15
In de koplampunits zijn de gloeilampen van het dimlicht, het
grootlicht en de richtingaanwijzers opgenomen. De lampen zijn
op de volgende wijze geplaatst:
A. Grootlicht;
B. Dimlicht;
C. Richtingaanwijzers.DIMLICHT
Met gloeilampen
Gloeilamp vervangen:
❍verwijder het beschermdeksel B-fig. 15;
❍haak de borgveer van de lamp A-fig. 16 los;
❍maak de stekker B los;
❍trek de lamp C uit de houder en vervang hem;
❍monteer de nieuwe lamp; hierbij moet de nok van het me-
talen deel vallen in de uitsparing in de reflector; sluit ver-
volgens de stekker B weer aan en haak de borgveer A vast;
❍monteer het beschermdeksel B-fig. 15 op de juiste wijze.
fig. 15
L0E0154mfig. 16L0E0155m

NOODGEVALLEN211
4
Met gasontladingslampen (Xenon)
(voor bepaalde uitvoeringen/markten)
GROOTLICHT
Met gloeilampen
Gloeilamp vervangen:
❍verwijder het beschermdeksel A-fig. 15;
❍haak de borgveer van de lamp A-fig. 17 los;
❍maak de stekker B los;
❍trek de lamp C uit de houder en vervang hem;
❍monteer de nieuwe lamp; hierbij moet de nok van het me-
talen deel vallen in de uitsparing in de reflector; sluit ver-
volgens de stekker B weer aan en haak de borgveer A vast;
❍monteer het beschermdeksel A-fig. 15 op de juiste wijze.
fig. 17
L0E0156m
Door de hoge voedingsspanning mogen defecte
gasontladingslampen (Xenon) uitsluitend ver-
vangen worden door gespecialiseerd personeel:
levensgevaar! Wendt u tot het Lancia Servicenetwerk.
Met gasontladingslampen (Xenon)
(voor bepaalde uitvoeringen/markten)
Door de hoge voedingsspanning mogen defecte
gasontladingslampen (Xenon) uitsluitend ver-
vangen worden door gespecialiseerd personeel:
levensgevaar! Wendt u tot het Lancia Servicenetwerk.

212NOODGEVALLEN

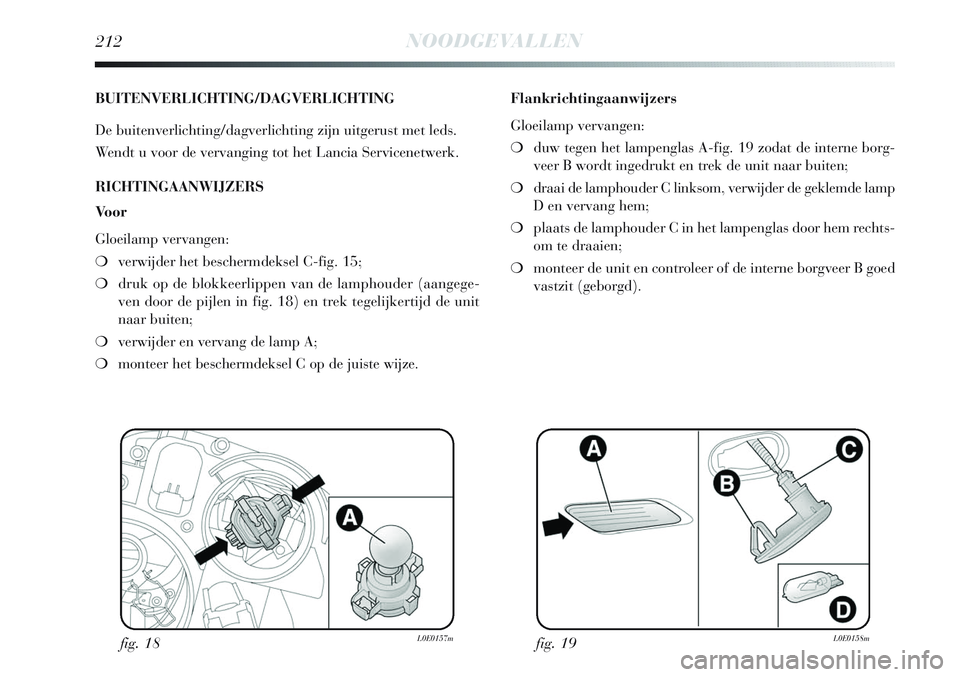

BUITENVERLICHTING/DAGVERLICHTING
De buitenverlichting/dagverlichting zijn uitgerust met leds.
Wendt u voor de vervanging tot het Lancia Servicenetwerk.
RICHTINGAANWIJZERS
Voor
Gloeilamp vervangen:
❍verwijder het beschermdeksel C-fig. 15;
❍druk op de blokkeerlippen van de lamphouder (aangege-
ven door de pijlen in fig. 18) en trek tegelijkertijd de unit
naar buiten;
❍verwijder en vervang de lamp A;
❍monteer het beschermdeksel C op de juiste wijze.Flankrichtingaanwijzers
Gloeilamp vervangen:
❍duw tegen het lampenglas A-fig. 19 zodat de interne borg-
veer B wordt ingedrukt en trek de unit naar buiten;
❍draai de lamphouder C linksom, verwijder de geklemde lamp
D en vervang hem;
❍plaats de lamphouder C in het lampenglas door hem rechts-
om te draaien;
❍monteer de unit en controleer of de interne borgveer B goed
vastzit (geborgd).
fig. 18
L0E0157mfig. 19L0E0158m

NOODGEVALLEN213
4

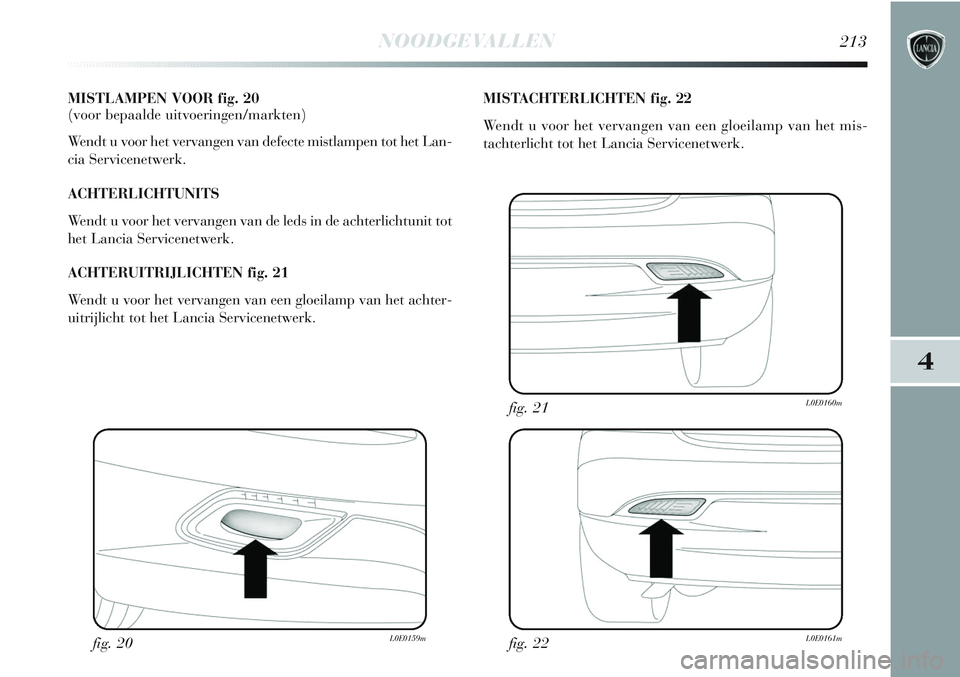

MISTLAMPEN VOOR fig. 20
(voor bepaalde uitvoeringen/markten)
Wendt u voor het vervangen van defecte mistlampen tot het Lan-
cia Servicenetwerk.
ACHTERLICHTUNITS
Wendt u voor het vervangen van de leds in de achterlichtunit tot
het Lancia Servicenetwerk.
ACHTERUITRIJLICHTEN fig. 21
Wendt u voor het vervangen van een gloeilamp van het achter-
uitrijlicht tot het Lancia Servicenetwerk.MISTACHTERLICHTEN fig. 22
Wendt u voor het vervangen van een gloeilamp van het mis-
tachterlicht tot het Lancia Servicenetwerk.
fig. 20
L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

214NOODGEVALLEN

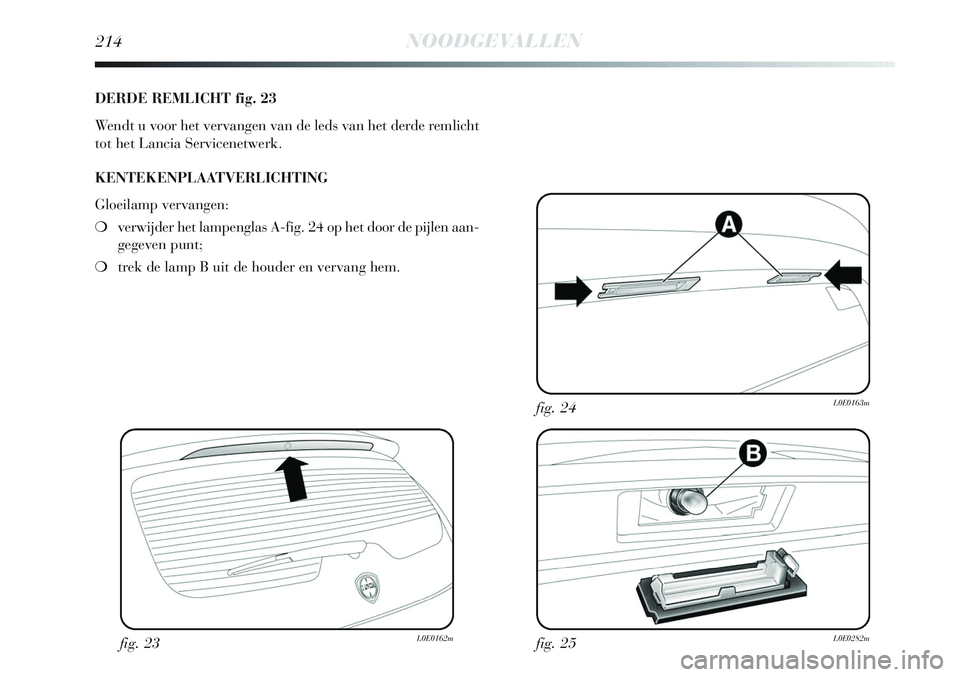

DERDE REMLICHT fig. 23
Wendt u voor het vervangen van de leds van het derde remlicht
tot het Lancia Servicenetwerk.
KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
❍verwijder het lampenglas A-fig. 24 op het door de pijlen aan-
gegeven punt;
❍trek de lamp B uit de houder en vervang hem.
fig. 23
L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

NOODGEVALLEN215
4
fig. 27L0E0166m
fig. 26L0E0165m
GLOEILAMP INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen de para-
graaf “Typen gloeilampen”.PLAFONDVERLICHTING VOOR
Gloeilampen vervangen:
❍maak het plafondlampje A-fig. 26 op de door de pijlen aan-
gegeven punten los;
❍open het beschermdeksel B-fig. 27;
❍maak de lampen C los uit de veercontacten aan de zijkant
en vervang ze; controleer of de nieuwe lampen goed vast-
zitten in de veercontacten;
❍sluit het beschermdeksel B-fig. 27 en plaats het plafond-
lampje A-fig. 26 in de zitting; controleer of het goed geborgd
is.
BELANGRIJK Op enkele uitvoeringen is het plafondlampje in
fig. 26 achter geplaatst (bij aanwezigheid van een opendak). Zie
voor het vervangen van de betreffende lampen de paragraaf “Pla-
fondlampje voor” in dit hoofdstuk.

216NOODGEVALLEN
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

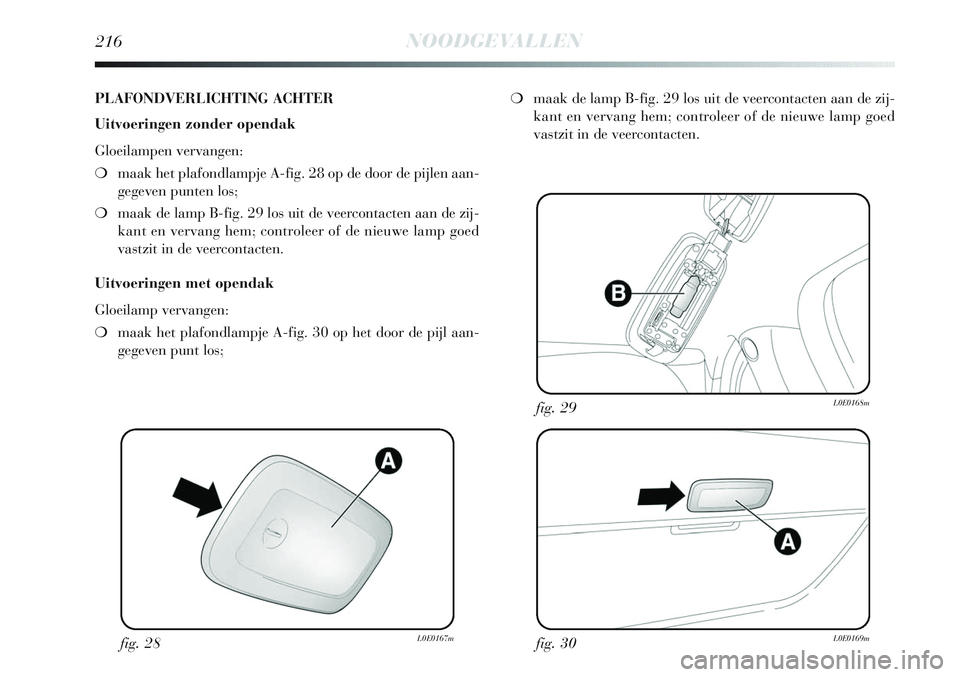

PLAFONDVERLICHTING ACHTER
Uitvoeringen zonder opendak
Gloeilampen vervangen:
❍maak het plafondlampje A-fig. 28 op de door de pijlen aan-
gegeven punten los;
❍maak de lamp B-fig. 29 los uit de veercontacten aan de zij-
kant en vervang hem; controleer of de nieuwe lamp goed
vastzit in de veercontacten.
Uitvoeringen met opendak
Gloeilamp vervangen:
❍maak het plafondlampje A-fig. 30 op het door de pijl aan-
gegeven punt los;❍maak de lamp B-fig. 29 los uit de veercontacten aan de zij-
kant en vervang hem; controleer of de nieuwe lamp goed
vastzit in de veercontacten.

NOODGEVALLEN217
4
fig. 32L0E0171mfig. 33L0E0172m

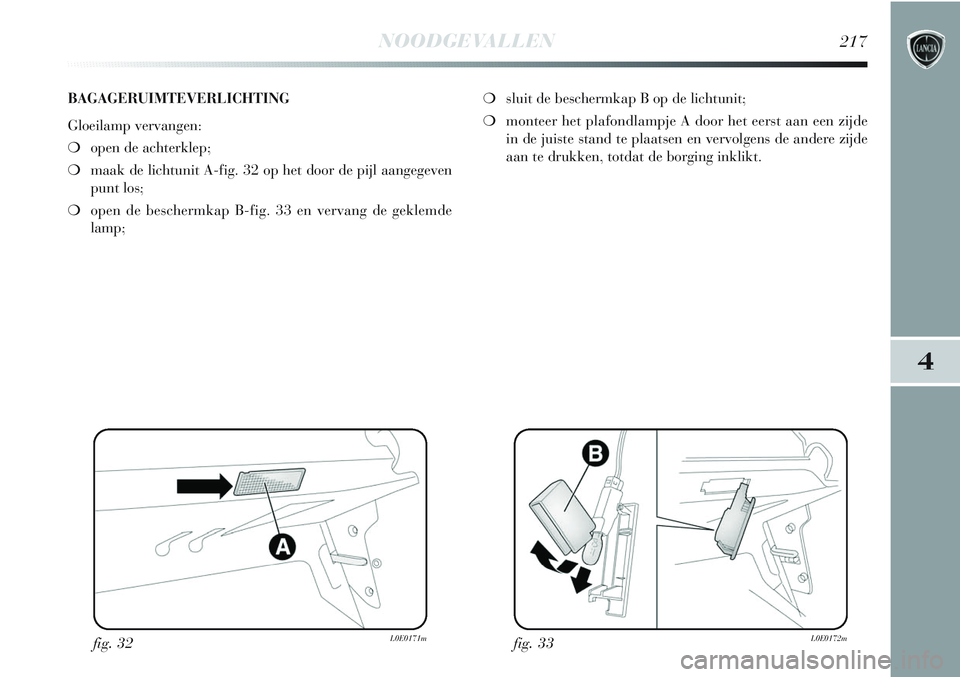

BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❍open de achterklep;
❍maak de lichtunit A-fig. 32 op het door de pijl aangegeven
punt los;
❍open de beschermkap B-fig. 33 en vervang de geklemde
lamp;❍sluit de beschermkap B op de lichtunit;
❍monteer het plafondlampje A door het eerst aan een zijde
in de juiste stand te plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging inklikt.

218NOODGEVALLEN
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lichtunit A-fig. 34;
❍maak de lamp B los uit de veercontacten aan de zijkant en
vervang hem; controleer of de nieuwe lamp goed vastzit in
de veercontacten.
ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Gloeilamp vervangen:
❍open de kap A-fig. 35 van het spiegeltje;
❍maak de lichtunit B op de door de pijlen aangegeven pun-
ten los;❍maak de lamp C-fig. 36 los uit de veercontacten aan de zij-
kant en vervang hem; plaats de nieuwe lamp en controleer
of de nieuwe lamp goed vastzit in de veercontacten.
