NOODGEVALLEN219
4
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing of bij oneigenlijk gebruik van
het systeem. Als een elektrisch onderdeel niet werkt, controleer
dan eerst of de zekering niet is doorgebrand: de verbindingsstrip
A-fig. 37 mag niet onderbroken zijn. Is dit wel het geval, dan
moet u de zekering vervangen door een exemplaar met dezelf-
de stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
Gebruik het tangetje D-fig. 37 voor het vervangen van de ze-
keringen. Dit tangetje is vastgehaakt in het zekeringenkastje
op het dashboard.
De componenten die door de zekeringen worden beveiligd, staan
in de tabellen op de volgende pagina's aangegeven.
fig. 37
L0E0085m
Als de zekering opnieuw doorbrandt, wendt u dan
tot het Lancia Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering
met een hogere stroomsterkte (ampère); BRAND-
GEVAAR.
Als een hoofdzekering (MAXI-FUSE, MIDI-
FUSE, MEGA-FUSE) doorbrandt, wendt u dan
tot het Lancia Servicenetwerk.
Controleer, voordat u een zekering vervangt, of de
contactsleutel uit het contactslot is genomen en
alle stroomverbruikers uitstaan en/of zijn uitge-
schakeld.
Als een zekering van de veiligheidssystemen
(airbagsysteem, remsysteem), de aandrijving van
de auto (motormanagementsysteem, regelsysteem
van de versnellingsbak) of de stuurinrichting door-
brandt, wendt u dan tot het Lancia Servicenetwerk.
Page 222 of 295

220NOODGEVALLEN
fig. 38L0E0209m
PLAATS VAN DE ZEKERINGEN
Zekeringenkast dashboard
De zekeringen zijn bereikbaar nadat de geklemde kap A is verwijderd. Aan de onderzijde naast de pedalen bevindt zich de zekerin-
genkast die is afgebeeld in fig. 38.
Page 223 of 295

NOODGEVALLEN221
4
Zekeringenkast motorruimte fig. 39 en 40
Een tweede zekeringenkast bevindt zich rechts in de motorruimte
naast de accu. Om deze te bereiken moet u de lippen aan de
zijkant losmaken en het deksel L verwijderen. De nummers die
op de binnenzijde van het deksel zijn aangebracht, geven de elek-
trische componenten aan die door de betreffende zekering wor-
den beveiligd.
fig. 39
L0E0088mfig. 38aL0E0211m
Als de motorruimte moet worden uitgespoten,
zorg dan dat de waterstraal niet direct op de
zekeringenkast in de motorruimte wordt gericht.
Extra zekeringen
(uitvoeringen 1.4 Turbo Multi Air)
Op de uitvoeringen 1.4 Turbo Multi Air bevinden zich naast de
zekeringenkast op het dashboard vier extra zekeringen (fig. 38a).
Page 224 of 295

222NOODGEVALLEN

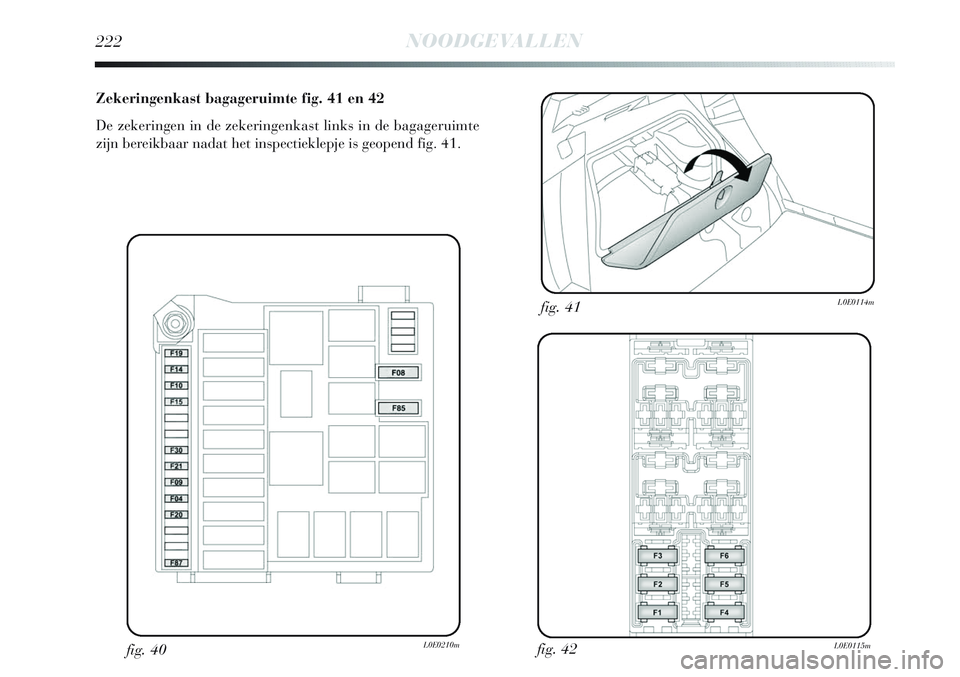

Zekeringenkast bagageruimte fig. 41 en 42
De zekeringen in de zekeringenkast links in de bagageruimte
zijn bereikbaar nadat het inspectieklepje is geopend fig. 41.
fig. 42
L0E0115m
fig. 41L0E0114m
fig. 40L0E0210m
Page 225 of 295

NOODGEVALLEN223
4
ZEKERINGENTABEL
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
38
38
38
38
38
38
38
38
38
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Dimlicht rechts
Dimlicht rechts met Xenon-gasontladingslampen
Dimlicht links, koplampverstelling
Dimlicht links met Xenon-gasontladingslampen
Spoel van relais ventilateur voor airco, body computer
Ruitbediening linksachter
Ruitbediening rechtsachter
Achteruitrijlichten, relaisspoelen zekeringenkast motorruimte, rempedaal-
schakelaar (normaal gesloten contact), waterdetectiesensor in brandstoffilter,
luchtkwantummeter/koppelingspedaalschakelaar en druksensor
op rembekrachtiger (uitvoering 1.4 Turbo Multi Air)
Regeleenheid portiervergrendeling, tankklepje, dead lock,
achterklepontgrendeling
Derde remlicht, instrumentenpaneel, regeleenheid adaptieve verlichting
(behalve uitvoering 1.4 Turbo MultiAir), regeleenheid op
gasontladingslamp links (behalve uitvoering 1.4 Turbo Multi Air)
Voorste plafondverlichting, achterste centrale plafondverlichting,
plafondverlichting zonnekleppen bestuurderszijde en passagierszijde,
plafondverlichting bagageruimte, plafondverlichting dashboardkastje
(uitvoering Platinum met optioneel open dak - behalve uitvoering MultiAir)
Voorbereiding autoradio/Autoradio/Radionavigatiesysteeem (behalve
uitvoeringen MultiAir), Knooppunt Blue&Me
TM, alarmsirene, alarmsysteem
op plafondverlichting, airconditioningeenheid, regeleenheid vaststelling
bandenspanning, stekker diagnosecontactdoos, achterste plafondverlichting,
spanningstabilisator (uitvoering MultiAir zonder optionele HI-FI)
Achterruitverwarming
Verwarming elektrische buitenspiegels, verwarming ruitensproeiers voor
Page 226 of 295

38
38
38
38
38
38
38
38
38F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
20
5
5/7,5 (*)
15
7,5
224NOODGEVALLEN
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Module voor ruitenwissers op de stuurkolomschakelaar, module voor
tweewegpomp, ruitensproeiers voor/achter op de stuurkolomschakelaar
Aansteker/stekkerdoos op tunnelconsole,
stekkerdoos bagageruimte
Motor opendak
Ruitbediening voor bestuurderszijde
Ruitbediening voor passagierszijde
Paneel noodbedieningen, rechts, links en midden (verlichting),
bedieningen op het stuurwiel (verlichting), bedieningen op voorste
plafondverlichting (verlichting), regeleenheid systeem volumetrisch
alarmsysteem, systeem elektrisch open dak (regeleenheid, verlichting
bedieningen), regen-/schemersensor, elektrochroom spiegel,
bedieningen verwarming voorstoelen, AUX-contactdoos (verlichting)
Sigarettenaansteker (verlichting), voorbereiding autoradio, bediening
Cruise Control, Knooppunt Blue&Me
TM, Knooppunt parkeersensoren,
AQS-sensor, airconditioningeenheid, verstelling elektrische buitenspiegels,
regeleenheid vaststelling bandenspanning, Knooppunt rijbaanbehoud,
Knooppunt wielophangingen met geregelde demping, Eco-toets
(uitvoeringen met automatische versnellingsbak), lampje bediening
automatische versnellingsbak, regeleenheid op rechter gasontladingslamp
(behalve uitvoeringen MultiAir), spanningstabilisator
(uitvoeringen MultiAir) (*)
Module voor achterruitwisser op de stuurkolomschakelaar
Instrumentenpaneel, richtingaanwijzers achter
(*) Uitvoeringen met gasontladingslampen
Page 227 of 295

NOODGEVALLEN225
4
38a
38a
38a
38a
40
40
40
40
40
40
40
40
40
2
42
42
42
42
42
42(P038)
(P036)
(P037)
(P039)
F08
F09
F10
F14
F15
F19
F30
F85
F87
F1
F2
F3
F6
F4
F4
F510
5
5
5
40
30
15
15
30
7,5
15
15
5
30
30
10
10
15
20
10
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Autoradio/Radionavigatiesysteem
Dagverlichting (DRL)/buitenverlichting links
Dagverlichting (DRL)/buitenverlichting rechts
Regeleenheid adaptieve verlichting/regeleenheden
op gasontladingslampen links en rechts
Aanjager klimaatregeling
Koplampsproeierpomp
Claxons
Grootlicht
Extra verwarming PTC1
Aircocompressor
Mistlampen voor/cornering lights
Brandstofpomp
Accuconditiesensor (uitvoering 1.4 Turbo Multi Air)
Regeleenheid stoelverstelling rechtsvoor
Regeleenheid stoelverstelling linksvoor
Stoelverwarming linksvoor
Stoelverwarming rechtsvoor
Regeleenheid Hifi-audiosysteem (behalve uitvoering 1.4 Turbo Multi Air)
Spanningsstabilisator(uitvoering 1.4 Turbo Multi Air met optional HI-FI)
Luidspreker BASSBOX
(HI-FI-audiosysteem, behalve uitvoering 1.4 Turbo Multi Air)
