isofix Lancia Delta 2014 Drift- och underhållshandbok (in Swedish)

2
SÄKERHET
155
Säkerhetsbälten ............................................................156
System S.B.R. ................................................................157
Bältesförsträckare..........................................................158
Köra barn på säkert sätt.................................................161
Montering av Universal bilbarnstol.................................163
Förberedelse för montering av ”Isofix” bilbarnstol ........169
Airbagar fram ...............................................................173
Sidoairbagar (Side bag – Window bag) ..........................178
155-182 Delta SV 1ed 04/10/13 12.39 Pagina 155

164
SÄKERHET

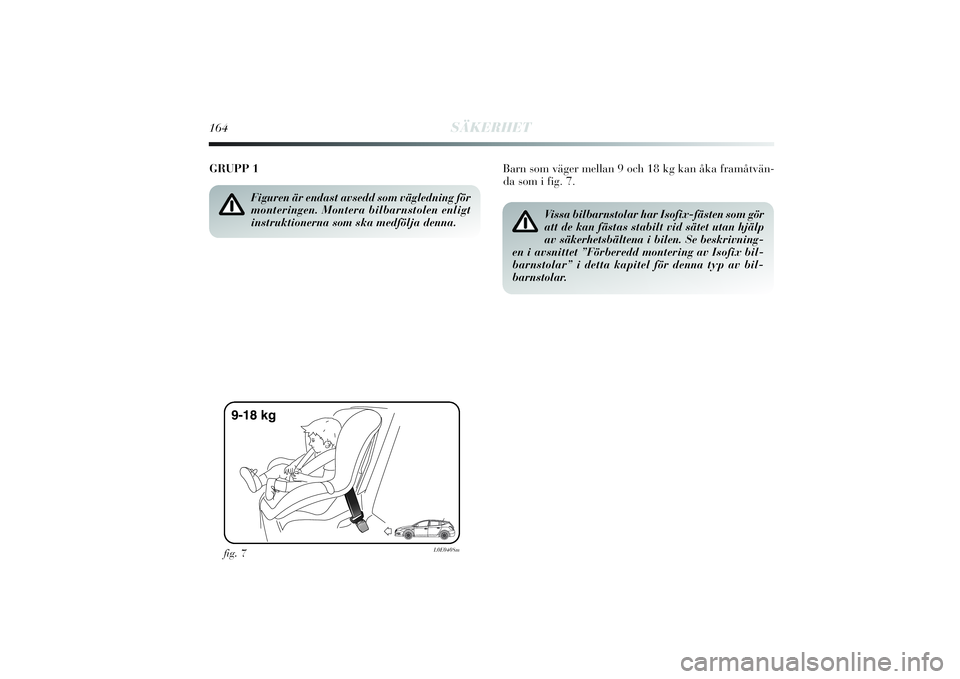

Barn som väger mellan 9 och 18 kg kan åka framåtvän-
da som i fig. 7. GRUPP 1
Figuren är endast avsedd som vägledning för
monteringen. Montera bilbarnstolen enligt
instruktionerna som ska medfölja denna.
Vissa bilbarnstolar har Isofix-fästen som gör
att de kan fästas stabilt vid sätet utan hjälp
av säkerhetsbältena i bilen. Se beskrivning-
en i avsnittet ”Förberedd montering av Isofix bil-
barnstolar” i detta kapitel för denna typ av bil-
barnstolar.
fig. 7
L0E0408m
155-182 Delta SV 1ed 04/10/13 12.39 Pagina 164

SÄKERHET
169
2

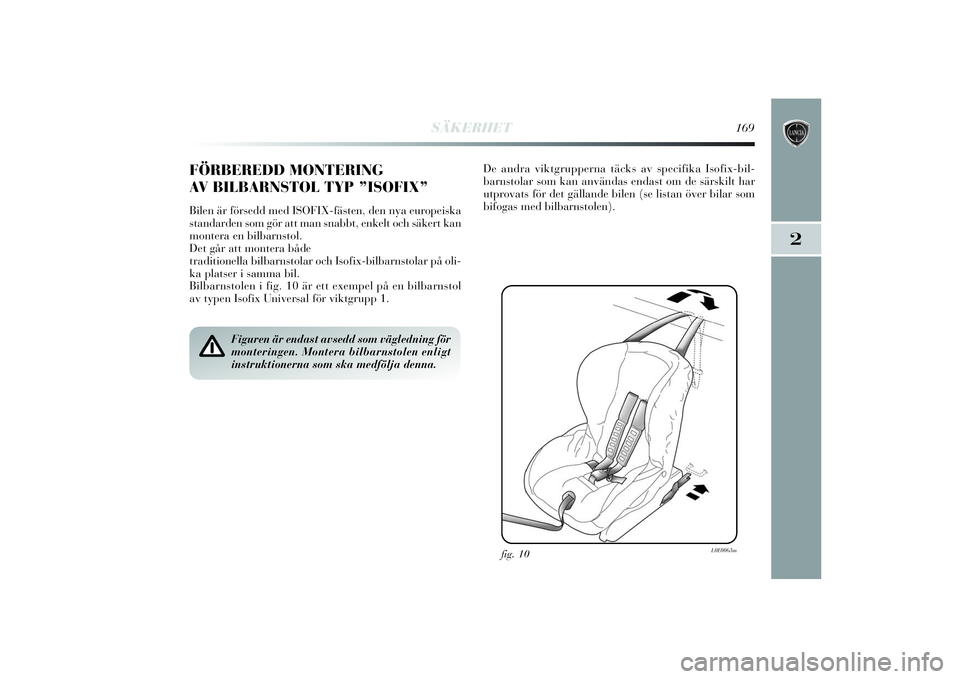

FÖRBEREDD MONTERING
AV BILBARNSTOL TYP ”ISOFIX” Bilen är försedd med ISOFIX-fästen, den nya europeiska
standarden som gör att man snabbt, enkelt och säkert kan
montera en bilbarnstol.
Det går att montera både
traditionella bilbarnstolar och Isofix-bilbarnstolar på oli-
ka platser i samma bil.
Bilbarnstolen i fig. 10 är ett exempel på en bilbarnstol
av typen Isofix Universal för viktgrupp 1.De andra viktgrupperna täcks av specifika Isofix-bil-
barnstolar som kan användas endast om de särskilt har
utprovats för det gällande bilen (se listan ö
ver bilar som
bifogas med bilbarnstolen).
fig. 10
L0E0065m
Figuren är endast avsedd som vägledning för
monteringen. Montera bilbarnstolen enligt
instruktionerna som ska medfölja denna.
155-182 Delta SV 1ed 04/10/13 12.39 Pagina 169

170
SÄKERHET
fig. 11
L0E0233m
Montera bara bilbarnstol när bilen står still.
Barnstolen är korrekt förankrad när ett
klickljud hörs som bekräftar att den fästs på
plats. Följ i samtliga fall monterings-, nedmonte-
rings- och installationsinstruktionerna som till-
verkaren av bilbarnstolen ska leverera tillsammans
med denna.

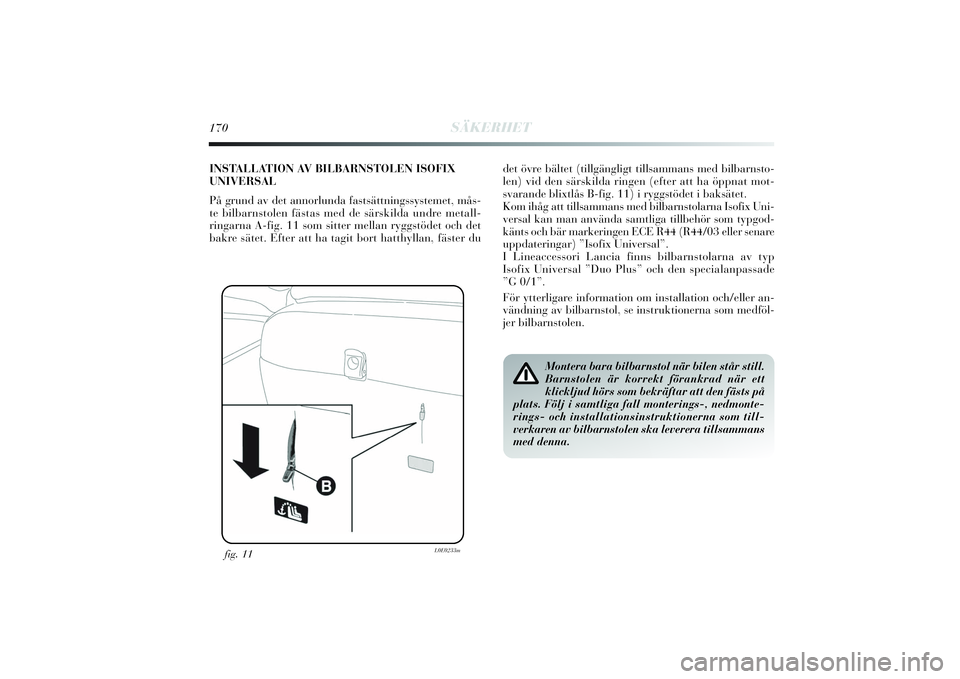

INSTALLATION AV BILBARNSTOLEN ISOFIX
UNIVERSAL
På grund av det annorlunda fastsättningssystemet, mås-
te bilbarnstolen fästas med de särskilda undre metall-
ringarna A-fig. 11 som sitter mellan ryggstödet och det
bakre sätet. Efter att ha tagit bort hatthyllan, fäster dudet övre bältet (tillgängligt tillsammans med bilbarnsto-
len) vid den särskilda ringen (efter att ha öppnat mot-
svarande blixtlås B-fig. 11) i ryggstödet i baksätet.
Kom ihåg att tillsammans med bilbarnstolarna Isofix Uni-
versal kan man använda samtli
ga tillbehör som typgod-
känts och bär markeringen ECE R44 (R44/03 eller senare
uppdateringar) ”Isofix Universal”.
I Lineaccessori Lancia finns bilbarnstolarna av typ
Isofix Universal ”Duo Plus” och den specialanpassade
”G 0/1”.
För ytterligare information om installation och/eller an-
vändning av bilbarnstol, se instruktionerna som medföl-
jer bilbarnstolen.
155-182 Delta SV 1ed 04/10/13 12.39 Pagina 170

SÄKERHET
171
2

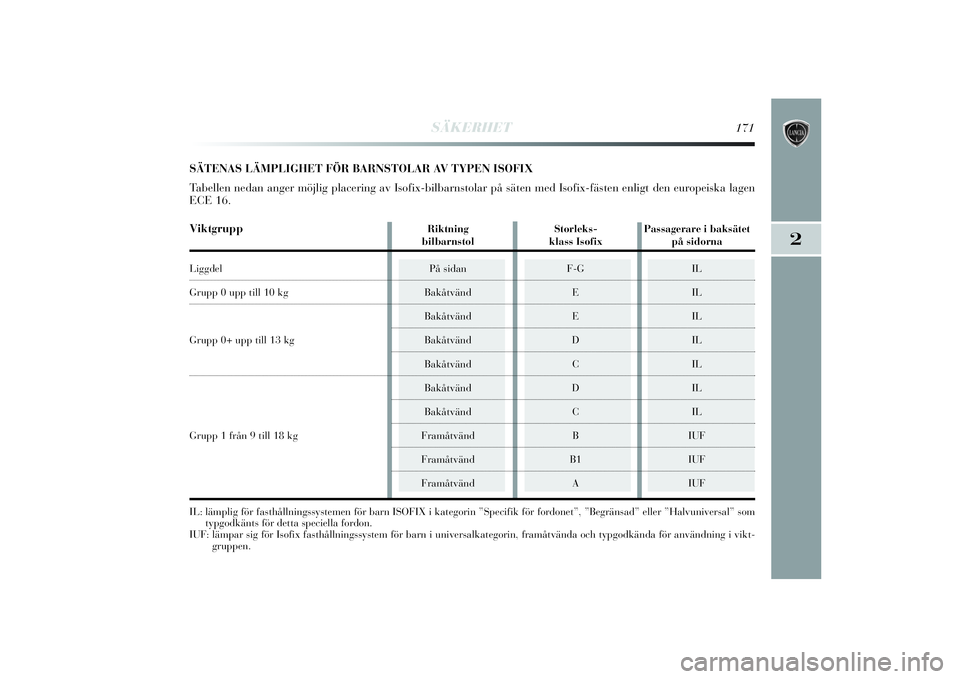

SÄTENAS LÄMPLIGHET FÖR BARNSTOLAR AV TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix-bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen
ECE 16.IL: lämplig för fasthållningssystemen för barn ISOFIX i kategorin ”Specifik för fordonet”, ”Begränsad” eller ”Halvuniversal” som
typgodkänts för detta speciella fordon.
IUF: lämpar sig för Isofix fasthållningssystem för barn i universalkategorin, framåtvända och typgodkända för användning i vikt-
gruppen.Viktgrupp
Riktning Storleks- Passagerare i baksätetbilbarnstol klass Isofixpå sidorna
Liggdel På sidan F-G ILGrupp 0 upp till 10 kg Bakåtvänd E IL
Bakåtvänd E IL
Grupp 0+ upp till 13 kg Bakåtvänd D IL
Bakåtvänd C ILBakåtvänd D ILBakåtvänd C IL
Grupp 1 från 9 till 18 kg Framåtvänd B IUF
Framåtvänd B1 IUFFramåtvänd A IUF
155-182 Delta SV 1ed 04/10/13 12.39 Pagina 171

INNEHÅLL
283
7
Bakre belysningsenhet
(byta lampor) ......................220
Bakrutetorkare
– munstycken ......................251
– reglage ..............................71
– torkarblad .................249-250
Barnlås ..................................90
Batteri
– byta ..................................244
– ladda ................................230
– Start med extrabatteri .......196
Belysningsenheter...................75
Bilbarnstolar (lämplighet
för användningen)................167
Bilbarnstolar ”Isofix”
(förberedelse för
monteringen) .......................169
Bilradio (system som
är förberett) .........................148
Blinkningar............................69
Bogsera bilen .........................231Bogsera släp ..........................
191
Bränsleekonomi .....................189
Bränsleförbrukning ................275
Bränslelås ..............................80
Bränslesystem ........................262
Bromssystem .........................263
Byta en invändig lampa .........219
Byta en lampa .......................210
Byta en utvändig lampa .........214
Byta ett hjul ...........................203
Byta säkringar .......................223
Bältesförsträckare ..................158
Centrallås ..............................90
Cigarrettändare .....................85
CO2-utsläpp ..........................276
Code Card .............................44
D.R.L. (varselljus) ................67
Dimbakljus ............................79
– byta lampa .......................217
ABS ......................................121
AFS-kurvljus ...................79-106
Airbagar
– fram .................................173
– på sidorna .........................178
Använda den manuella
växellådan ...........................188
Armstöd fram/bak ...........81-83
Askkopp ................................86
ASR (system) .........................119
Automatisk klimatanläggning
med två zoner ......................61
Automatisk strålkastarsensor
(skymningssensor) ...............68
Avancerat ESP-system ...........117Backljus (byta lampa) ...........217
Backspeglar ...........................56
Bagageutrymme .....................96
Bagageutrymmets belysningsenhet
(byta lampa) .......................221
281-288 Delta SV 1ed 04/10/13 16.50 Pagina 283

284
INNEHÅLL
Elektrisk servostyrning
”Dualdrive” ....................77-125
EOBD-system.........................124
Externa ljus............................67Farthållare.............................73
Fix&Go Automatic
(anordning)..........................198
Fix&Go Automatic-sats .........198
Fjädringar .............................263
– Reactive Suspension
System .................................109
Fjärrkontroll (nyckel).............45
Follow Me Home
(anordning)..........................70
Främre belysningsenhet
(byta lampor).......................219
Främre strålkastare
(rengöring) ..........................255
Fönsterairbag ........................178
Fönsterhissar..........................91Förberedd anläggning
för bilradio ..........................148
Förberedelse f
ör montering
av ”Isofix” bilbarnstol ..........169
GSI (Gear Shift Indicator) .....28
Gummislangar........................249Halvljus (reglage)...................69
– byta lampa........................214
Handbroms............................187
Handskfack............................84
Handskfackets belysningsenhet
(byta lampa)........................222
Helljus (reglage).....................69
– byta lampa........................215
Hill Holder (system) ..............118
Hjul .......................................264
– rätt avläsning av däcket.....256
Hjul (byte).............................203
Hjul och däck ........................247 Dimstrålkastare ...............68-79
– byta lampa .......................217
Display ..................................26
DPF (partikelfilter) ................153
Driving Advisor (system)........110
DST (Dynamic Steering
Torque) ...............................107
Dualdr
ive (elektrisk
servostyrning) ................77-125
Däck
– byta ..................................203
– pumpningstryck ................268
– rätt avläsning av däcket ....264
– Rim Protector....................266
– som ingår som standard ....267
– vinterdäck.........................267
Dörrar....................................89
– barnlås..............................90
– nödlåsningsenhet till
dörrarna bak och fram på
passagerarsidan....................91
Dörrlås...................................89
281-288 Delta SV 1ed 04/10/13 16.50 Pagina 284

INNEHÅLL
285
7
Lack......................................253
Ladda batteriet .....................230
Lampa (byta en lampa) .........210
Lancia CODE (system) ..........43
Lär känna din bil................7
Larm .....................................48
Luftfilter/Pollenfilter/
Dieselfilter ...........................243
Lyfta bilen .............................231M
agic Parking.......................134
Manuell klimatanläggning .....59
Maximala hastigheter ............270
Menyalternativ.......................30
Miljöskydd .............................152
Montering av ”Universal”
bilbarnstol ...........................163
Motor ....................................261
Motorhuv ...............................102
Motorkoder/karossversioner ...260Motorrum (rengöring) ............255
MSR (system) ........................119
Mått ......................................269
Nivåkontroll ..........................239
Nummerplåtsbelysning
(byta lampor).......................218
Nycklar..................................44
Nycklarna ..............................44
När bilen inte används
under en längre tid...............193Parkering ..............................187
Parkeringsassistent
(Magic Parking) ..................134
Parkeringssensorer .................131
– Magic Parking
(parkeringsassistent).............134
Partikelfilter (DPF)................153
Positionsljus...........................69
– byta lampa........................216 Hjulfälgar
– rätt avläsning av fälg.........266
Huvudstöd .............................55
Inödläge..............................195
Inredning ...............................256
Instrumentpanel och
instrument ombord ..............9
Instrumentpanel.....................8
Invändig utrustning................81
”Isofix” (förberedd montering
för bilbarnstol).....................169Kaross...................................252
– karossversioner..................260
Klimatkomfort........................58
Kurvljus.................................68
Körfältsassistent
(Driving Advisor)..................110
Körriktningsvisare
– byta lampor ......................216
– reglage ..............................69
281-288 Delta SV 1ed 04/10/13 16.50 Pagina 285
