Lancia Delta 2015 Manual de Empleo y Cuidado (in Spanish)

6
DATOS TÉCNICOS269
Fig. 7
L0E0299m

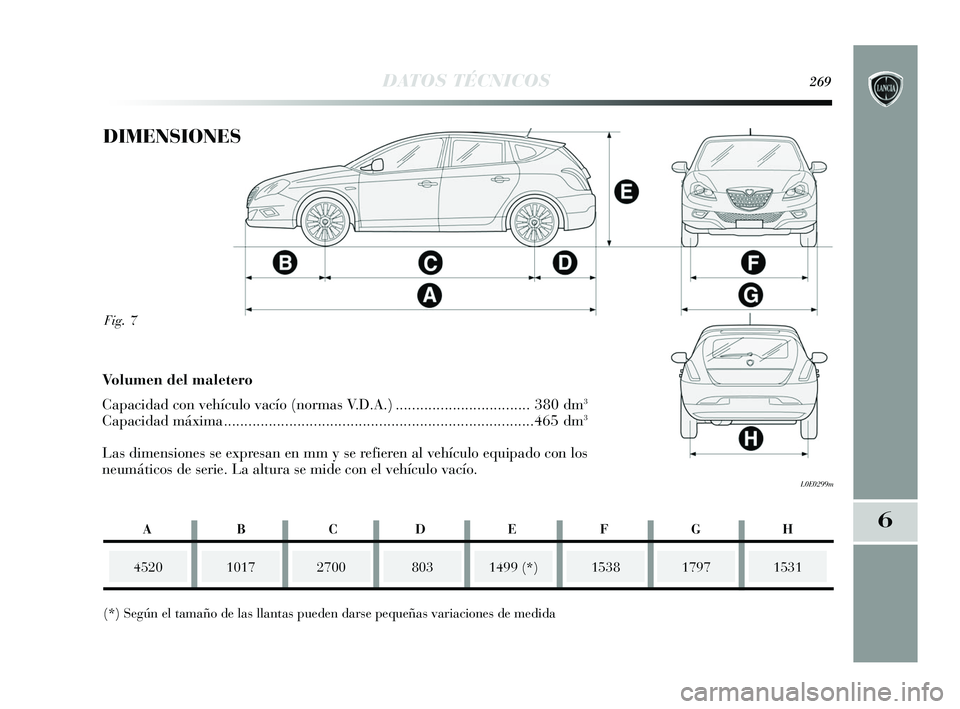

DIMENSIONES
452010172700
(*) Según el tamaño de las llantas pueden darse pequeñas vari\
aciones de medida1499 (*)15381531
Volumen del maletero
Capacidad con vehículo va cío (normas V.D.A.) ................................. 380 dm
3
Capacidad máxima ........................................................................\
....465 dm3
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los
neumáticos de serie. La altura se mide con el vehículo vacío.
1797
ABCDEFGH
803
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 269

270DATOS TÉCNICOS

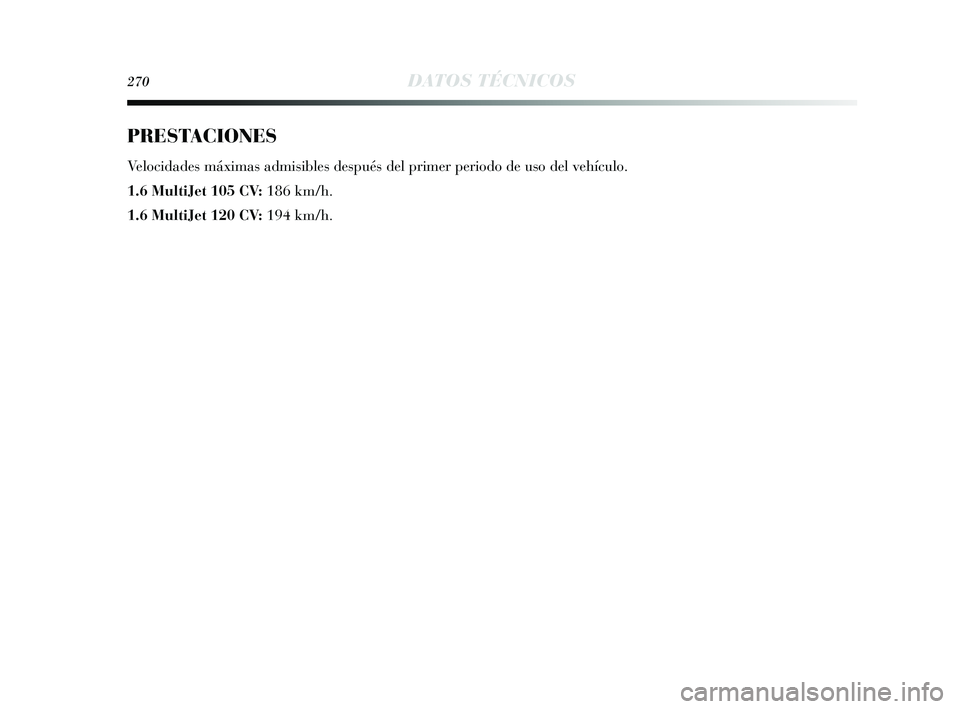

PRESTACIONES
Velocidades máximas admisibles después del primer periodo de uso de\
l vehículo.
1.6 MultiJet 105 CV: 186 km/h.
1.6 MultiJet 120 CV: 194 km/h.
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 270

6
DATOS TÉCNICOS271
1410570
1090 950
1980
1300 500
80
60

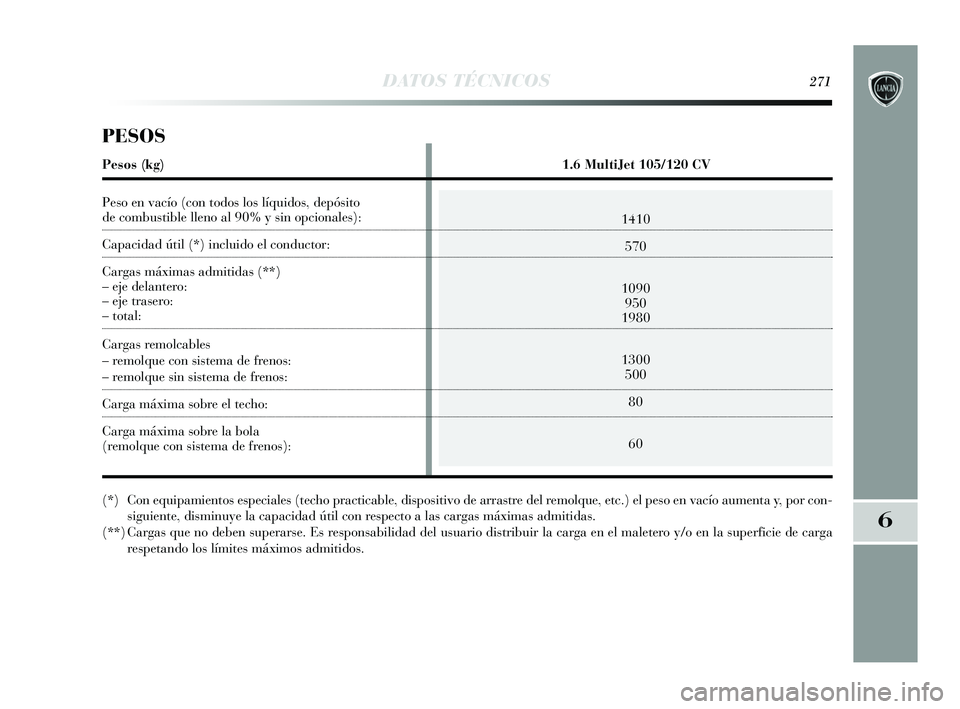

PESOS
Pesos (kg) 1.6 MultiJet 105/120 CV
Peso en vacío (con todos los líquidos, depósito
de combustible lleno al 90% y sin opcionales):
Capacidad útil (*) incluido el conductor:
Cargas máximas admitidas (**)
– eje delantero:
– eje trasero:
– total:
Cargas remolcables
– remolque con sistema de frenos:
– remolque sin sistema de frenos:
Carga máxima sobre el techo:
Carga máxima sobre la bola
(remolque con sistema de frenos):
(*) Con equipamientos especiales (techo practicable, dispositivo de arrastr\
e del remolque, etc.) el peso en vacío aumenta y, por con- siguiente, disminuye la capacidad útil con respecto a las cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de ca rga
respetando los límites máximos admitidos.
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 271

Gasóleo para automoción
(Norma Europea EN 590)
Mezcla de agua desmineralizada
y líquido PARAFLU
UPal 50% (▲)
SELENIA WR FORWARD
TUTELA TRANSMISSION GEARFORCE
TUTELA TOP 4
Mezcla de agua y líquido
TUTELA PROFESSIONAL SC 35
58 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
1,87 1,7
–0 ,8
6–

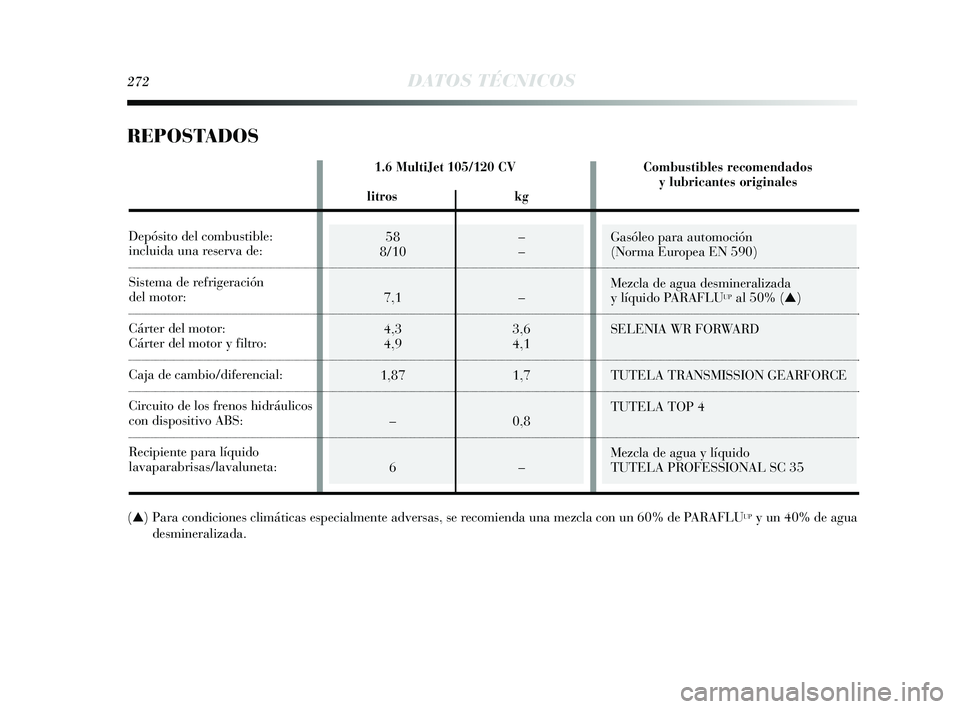

REPOSTADOS
272DATOS TÉCNICOS
(▲) Para condiciones climáticas especialmente adversas, se recomienda una mezcla con un 60% de PARAFLUUPy un 40% de agua
desmineralizada.
1.6 MultiJet 105/120 CV Combustibles recomendados
y lubricantes originales
litros kg
Depósito del combustible:incluida una reserva de:
Sistema de refrigeración
del motor:
Cárter del motor:
Cárter del motor y filtro:
Caja de cambio/diferencial:
Circuito de los frenos hidráulicos
con dispositivo ABS:
Recipiente para líquido
lavaparabrisas/lavaluneta:
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 272

6
DATOS TÉCNICOS273
En caso de emergencia, si no se dispone de lubricantes con las características espec\
ificadas, está permitido utilizar, para los repostados
de aceite, productos con las prestaciones mínimas ACEA indicadas; en este caso no se garantizan las \
prestaciones óptimas del motor.
Lubricante con base sintética de graduación
SAE 0W-30.
Calificación FIAT 9.55535-DS1, ACEA C2.SELENIA WR FORWARD
Contractual Technical
Reference n° F842.F13Según Plan
de Mantenimiento
Programado
El uso de productos con características distintas de las indicadas po\
dría ocasionar daños al motor no
cubiertos por la garantía.

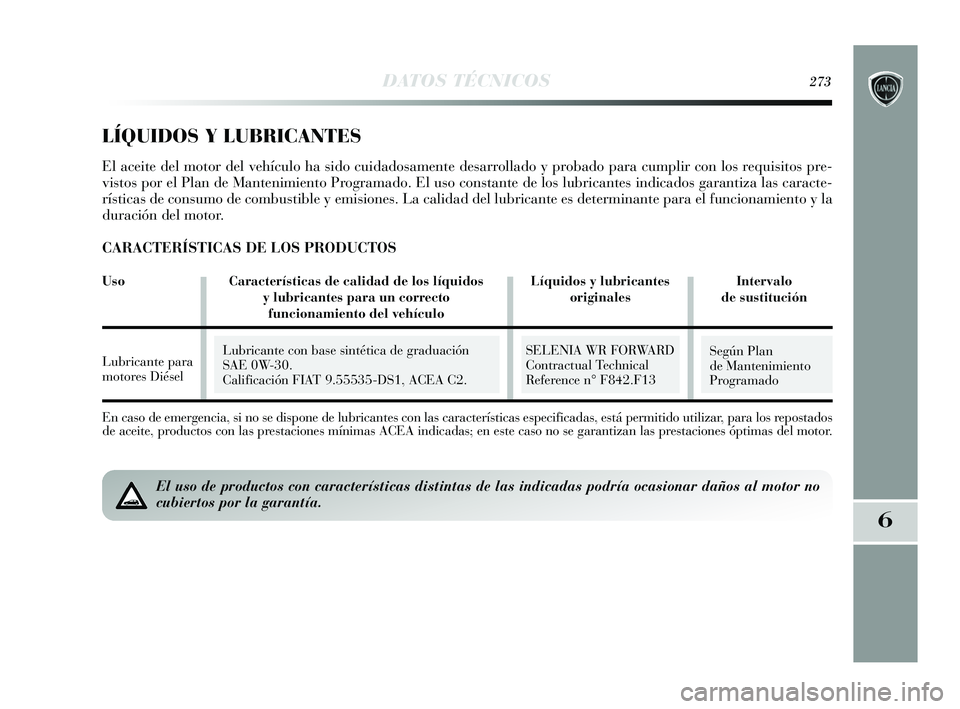

LÍQUIDOS Y LUBRICANTES
El aceite del motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos pre-
vistos por el Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las ca\
racte-
rísticas de consumo de combustible y emisiones. La calidad del lubric\
ante es determinante para el funcionamiento y la
duración del motor.
CARACTERÍSTICAS DE LOS PRODUCTOS
UsoCaracterísticas de calidad de los líquidos Líquidos y lubricantes Intervalo
y lubricantes para un correcto originalesde sustitución
funcionamiento del vehículo
Lubricante para
motores Diésel
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 273

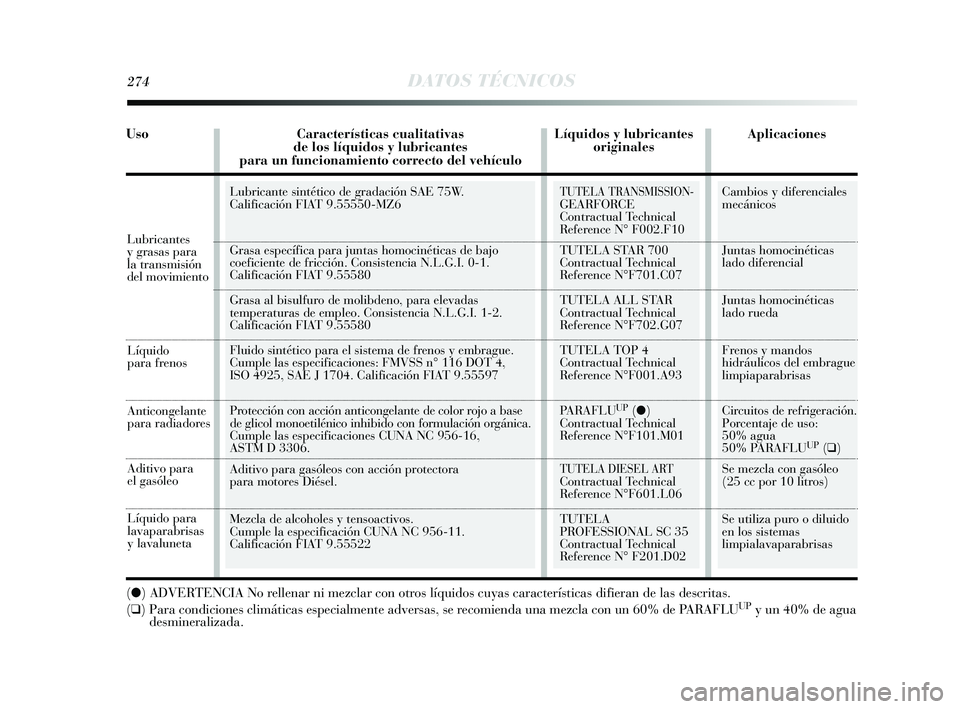

Cambios y diferenciales
mecánicos
Juntas homocinéticas
lado diferencial
Juntas homocinéticas
lado rueda
Frenos y mandos
hidráulicos del embrague
limpiaparabrisas
Circuitos de refrigeración.
Porcentaje de uso:
50% agua
50% PARAFLU
UP(❑)
Se mezcla con gasóleo
(25 cc por 10 litros)
Se utiliza puro o diluido
en los sistemas
limpialavaparabrisas
TUTELA TRANSMISSION-GEARFORCE
Contractual Technical
Reference N° F002.F10
TUTELA STAR 700
Contractual Technical
Reference N°F701.C07
TUTELA ALL STAR
Contractual Technical
Reference N°F702.G07
TUTELA TOP 4
Contractual Technical
Reference N°F001.A93
PARAFLU
UP(●)
Contractual Technical
Reference N°F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N°F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
Lubricante sintético de gradación SAE 75W.
Calificación FIAT 9.55550-MZ6
Grasa específica para juntas homocinéticas de bajo
coeficiente de fricción. Consistencia N.L.G.I. 0-1.
Calificación FIAT 9.55580
Grasa al bisulfuro de molibdeno, para elevadas
temperaturas de empleo. Consistencia N.L.G.I. 1-2.
Calificación FIAT 9.55580
Fluido sintético para el sistema de frenos y embrague.
Cumple las especificaciones: FMVSS n° 116 DOT 4,
ISO 4925, SAE J 1704. Calificación FIAT 9.55597
Protección con acción anticongelante de color rojo a base
de glicol monoetilénico inhibido con formulación orgánica.
Cumple las especificaciones CUNA NC 956-16,
ASTM D 3306.
Aditivo para gasóleos con acción protectora
para motores Diésel.
Mezcla de alcoholes y tensoactivos.
Cumple la especificación CUNA NC 956-11.
Calificación FIAT 9.55522
274DATOS TÉCNICOS
Líquido
para frenos
Anticongelante
para radiadores
Aditivo para
el gasóleo
Líquido para
lavaparabrisas
y lavaluneta
(●) ADVERTENCIA No rellenar ni mezclar con otros líquidos cuyas características difieran de las descritas.
(
❑) Para condiciones climáticas especialmente adversas, se recomienda una mezcla con un 60% de PARAFLUUPy un 40% de agua
desmineralizada.
Lubricantes
y grasas para
la transmisión
del movimiento
Uso Características cualitativas Líquidos y lubricantes Aplicaciones
de los líquidos y lubricantes originales
para un funcionamiento correcto del vehículo
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 274

6
DATOS TÉCNICOS275

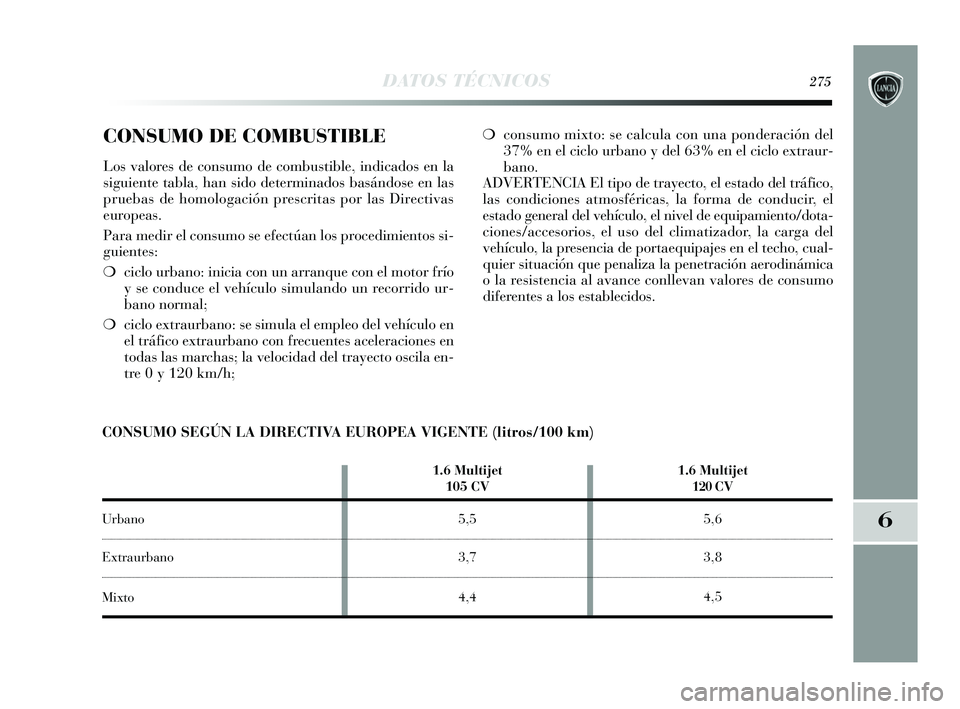

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible, indicados en la
siguiente tabla, han sido determinados basándose en las
pruebas de homologación prescritas por las Directivas
europeas.
Para medir el consumo se efectúan los procedimientos si-
guientes:
❍ciclo urbano: inicia con un arranque con el motor frío
y se conduce el vehículo simulando un recorrido ur-
bano normal;
❍ ciclo extraurbano: se simula el empleo del vehículo en
el tráfico extraurbano con frecuentes aceleraciones en
todas las marchas; la velocidad del trayecto oscila en-
tre 0 y 120 km/h; ❍
consumo mixto: se calcula con una ponderación del
37% en el ciclo urbano y del 63% en el ciclo extraur-
bano.
ADVERTENCIA El tipo de trayecto, el estado del tráfico,
las condiciones atmosféricas, la forma de conducir, el
estado general del vehículo, el nivel de equipamiento/dota-
ciones/accesorios, el uso del climatizador, la carga del
vehículo, la presencia de portaequipajes en el techo, cual-
quier situación que penaliza la penetración aerodinámica
o la resistencia al avance conllevan valores de consumo
diferentes a los establecidos.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
1.6 Multijet 105 CV1.6 Multijet
120 CV
Urbano5,55,6
Extraurbano3,73,8
Mixto4,44,5
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 275

276DATOS TÉCNICOS

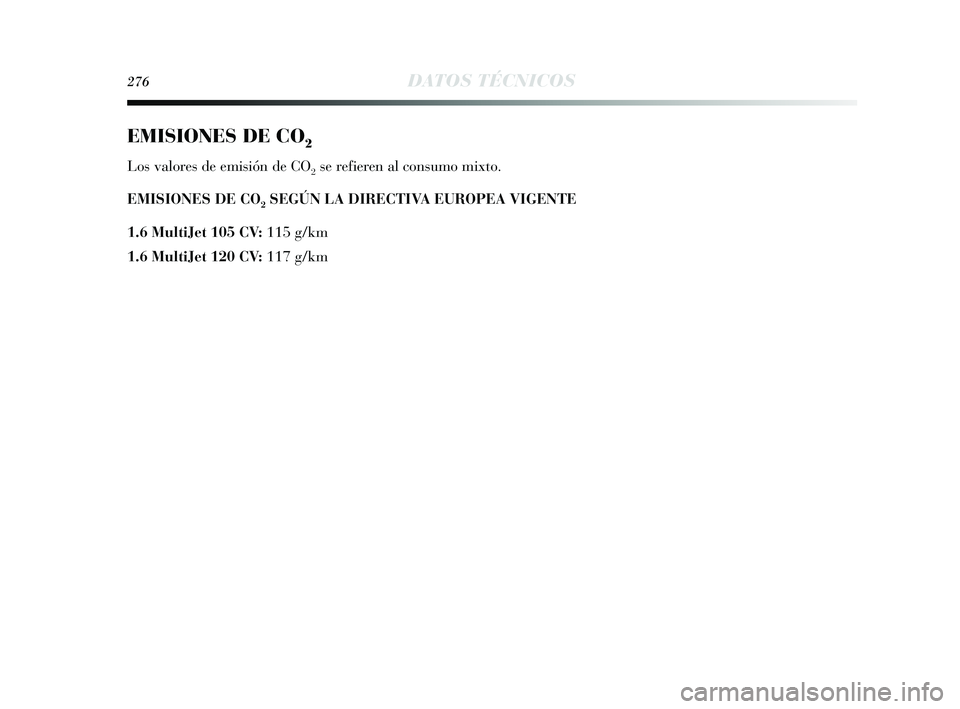

EMISIONES DE CO2
Los valores de emisión de CO2se refieren al consumo mixto.
EMISIONES DE CO
2SEGÚN LA DIRECTIVA EUROPEA VIGENTE
1.6 MultiJet 105 CV: 115 g/km
1.6 MultiJet 120 CV: 117 g/km
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 276

6
DATOS TÉCNICOS277

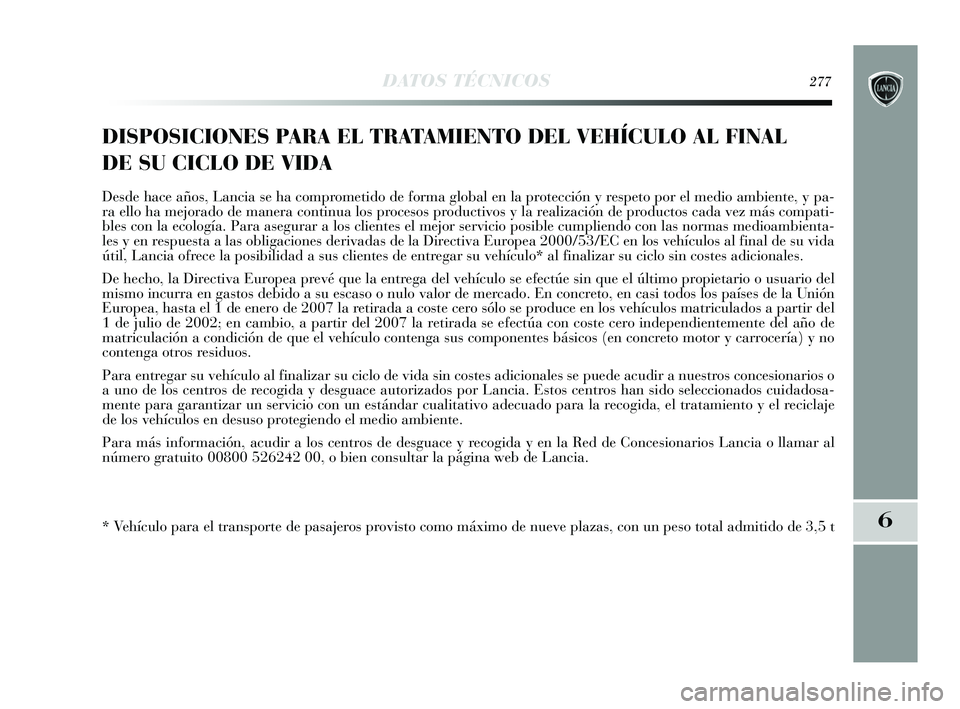

DISPOSICIONES PARA EL TRATAMIENTO DEL VEHÍCULO AL FINAL
DE SU CICLO DE VIDA
Desde hace años, Lancia se ha comprometido de forma global en la protección y respeto por el medio ambiente, y pa-
ra ello ha mejorado de manera continua los procesos productivos y la realización de productos cada vez más compati-
bles con la ecología. Para asegurar a los clientes el mejor servicio \
posible cumpliendo con las normas medioambienta-
les y en respuesta a las obligaciones derivadas de la Directiva Europea 2000/53/EC en los vehículos al final de su vida
útil, Lancia ofrece la posibilidad a sus clientes de entregar su vehículo* al finalizar su ciclo sin costes adicionales.
De hecho, la Directiva Europea prevé que la entrega del vehículo se efectúe sin que el último propietario o usuario del
mismo incurra en gastos debido a su escaso o nulo valor de mercado. En concreto, en casi todos los países de la Unión
Europea, hasta el 1 de enero de 2007 la retirada a coste cero sólo se produce en los vehículos matriculados a partir del
1 de julio de 2002; en cambio, a partir del 2007 la retirada se efectúa con coste cero independientemente del año de
matriculación a condición de que el vehículo contenga sus compo\
nentes básicos (en concreto motor y carrocería) y no
contenga otros residuos.
Para entregar su vehículo al finalizar su ciclo de vida sin costes adicionales\
se puede acudir a nuestros concesionarios o
a uno de los centros de recogida y desguace autorizados por Lancia. Estos centros han sido seleccionados cuidadosa-
mente para garantizar un servicio con un estándar cualitativo adecuad\
o para la recogida, el tratamiento y el reciclaje
de los vehículos en desuso protegiendo el medio ambiente.
Para más información, acudir a los centros de desguace y recogida y en la Red de Concesionarios Lancia o llamar al
número gratuito 00800 526242 00, o bien consultar la página web de Lancia.\
* Vehículo para el transporte de pasajeros provisto como máximo de nueve plazas, con un peso total admitido de 3,5\
t
257-280 Delta ES 1ed 03/09/13 14.57 Pagina 277
