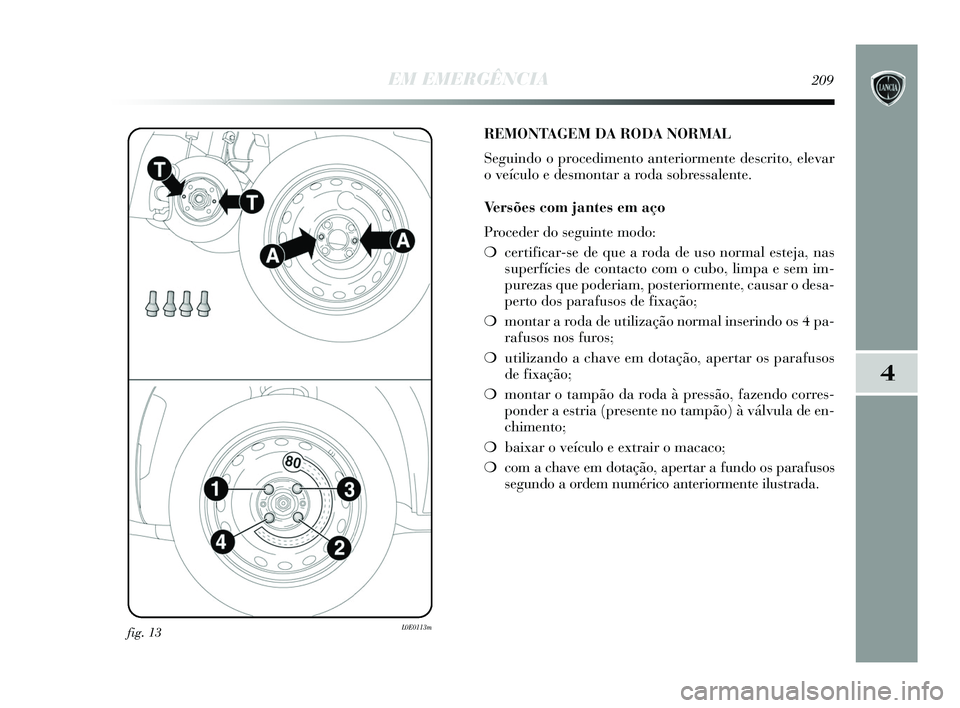

REMONTAGEM DA RODA NORMAL
Seguindo o procedimento anteriormente descrito, elevar
o veículo e desmontar a roda sobressalente.
Versões com jantes em aço
Proceder do seguinte modo:
❍certificar-se de que a roda de uso normal esteja, nas
superfícies de contacto com o cubo, limpa e sem im-
purezas que poderiam, posteriormente, causar o desa-
perto dos parafusos de fixação;
❍ montar a roda de utilização normal inserindo os 4 pa-
rafusos nos furos;
❍ utilizando a chave em dotação, apertar os parafusos
de fixação;
❍ montar o tampão da roda à pressão, fazendo corres-
ponder a estria (presente no tampão) à válvula de en-
chimento;
❍ baixar o veículo e extrair o macaco;
❍ com a chave em dotação, apertar a fundo os parafusos
segundo a ordem numérico anteriormente ilustrada.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 209

210EM EMERGÊNCIA

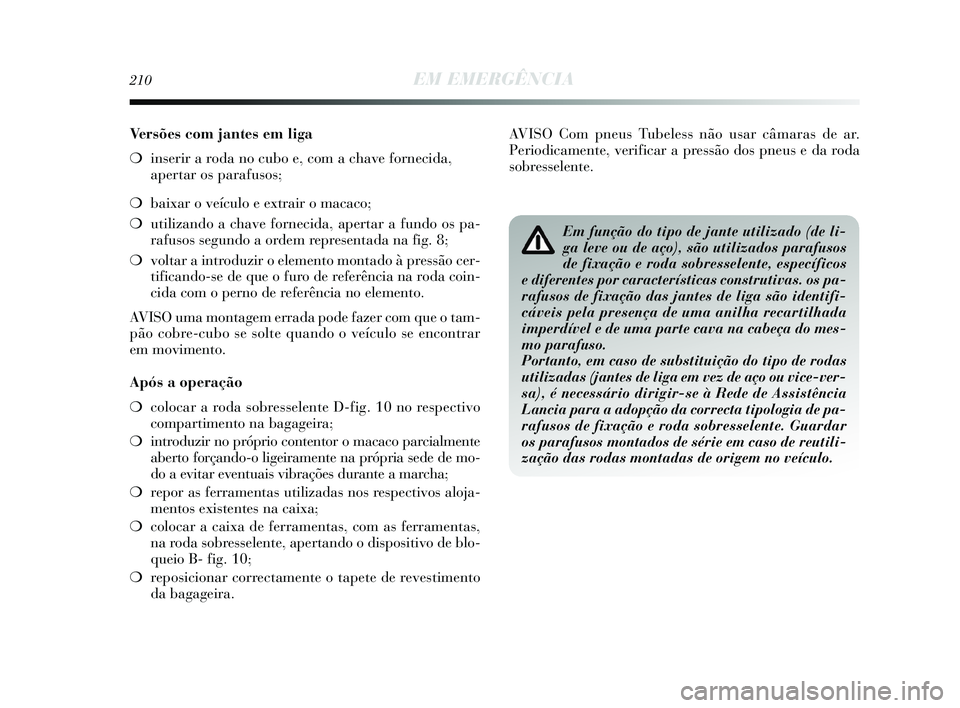

Versões com jantes em liga
❍inserir a roda no cubo e, com a chave fornecida,
apertar os parafusos;
❍ baixar o veículo e extrair o macaco;
❍ utilizando a chave fornecida, apertar a fundo os pa-
rafusos segundo a ordem representada na fig. 8;
❍ voltar a introduzir o elemento montado à pressão cer-
tificando-se de que o furo de referência na roda coin-
cida com o perno de referência no elemento.
AVISO uma montagem errada pode fazer com que o tam-
pão cobre-cubo se solte quando o veículo se encontrar
em movimento.
Após a operação
❍ colocar a roda sobresselente D-fig. 10 no respectivo
compartimento na bagageira;
❍ introduzir no próprio contentor o macaco parcialmente
aberto forçando-o ligeiramente na própria sede de mo-
do a evitar eventuais vibrações durante a marcha;
❍ repor as ferramentas utilizadas nos respectivos aloja-
mentos existentes na caixa;
❍ colocar a caixa de ferramentas, com as ferramentas,
na roda sobresselente, apertando o dispositivo de blo-
queio B- fig. 10;
❍ reposicionar correctamente o tapete de revestimento
da bagageira. AVISO Com pneus Tubeless não usar câmaras de ar.
Periodicamente, verificar a pressão dos pneus e da roda
sobresselente.
Em função do tipo de jante utilizado (de li-
ga leve ou de aço), são utilizados parafusos
de fixação e roda sobresselente, específicos
e diferentes por características construtivas. os pa-
rafusos de fixação das jantes de liga são identifi-
cáveis pela presença de uma anilha recartilhada
imperdível e de uma parte cava na cabeça do mes-
mo parafuso.
Portanto, em caso de substituição do tipo de rodas
utilizadas (jantes de liga em vez de aço ou vice-ver-
sa), é necessário dirigir-se à Rede de Assistência
Lancia para a adopção da correcta tipologia de pa-
rafusos de fixação e roda sobresselente. Guardar
os parafusos montados de série em caso de reutili-
zação das rodas montadas de origem no veículo.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 210

EM EMERGÊNCIA211
4

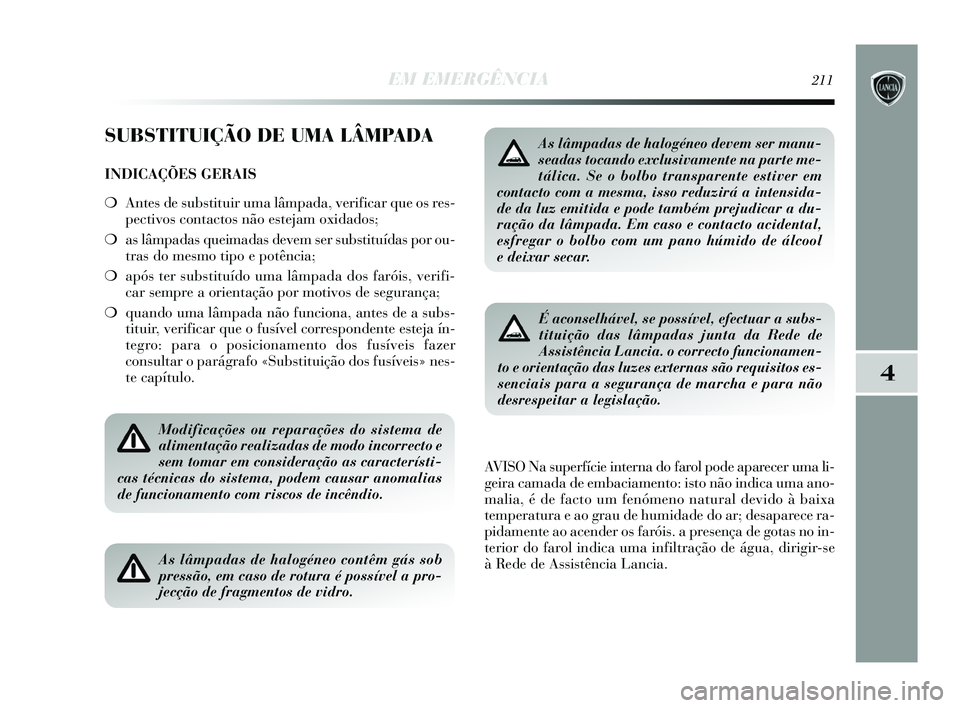

SUBSTITUIÇÃO DE UMA LÂMPADA
INDICAÇÕES GERAIS
❍Antes de substituir uma lâmpada, verificar que os res-
pectivos contactos não estejam oxidados;
❍ as lâmpadas queimadas devem ser substituídas por ou-
tras do mesmo tipo e potência;
❍ após ter substituído uma lâmpada dos faróis, verifi-
car sempre a orientação por motivos de segurança;
❍ quando uma lâmpada não funciona, antes de a subs-
tituir, verificar que o fusível correspondente esteja ín-
tegro: para o posicionamento dos fusíveis fazer
consultar o parágrafo «Substituição dos fusíveis» nes-\
te capítulo.
AVISO Na superfície interna do farol pode aparecer uma li-
geira camada de embaciamento: isto não indica uma ano-
malia, é de facto um fenómeno natural devido à baixa
temperatura e ao grau de humidade do ar; desaparece ra-
pidamente ao acender os faróis. a presença de gotas no in-
terior do farol indica uma infiltração de água, dirigir-se
à Rede de Assistência Lancia.
Modificações ou reparações do sistema de
alimentação realizadas de modo incorrecto e
sem tomar em consideração as característi-
cas técnicas do sistema, podem causar anomalias
de funcionamento com riscos de incêndio.
As lâmpadas de halogéneo contêm gás sob
pressão, em caso de rotura é possível a pro-
jecção de fragmentos de vidro.
As lâmpadas de halogéneo devem ser manu-
seadas tocando exclusivamente na parte me-
tálica. Se o bolbo transparente estiver em
contacto com a mesma, isso reduzirá a intensida-
de da luz emitida e pode também prejudicar a du-
ração da lâmpada. Em caso e contacto acidental,
esfregar o bolbo com um pano húmido de álcool
e deixar secar.
É aconselhável, se possível, efectuar a subs-
tituição das lâmpadas junta da Rede de
Assistência Lancia. o correcto funcionamen-
to e orientação das luzes externas são requisitos es-
senciais para a segurança de marcha e para não
desrespeitar a legislação.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 211

212EM EMERGÊNCIA
AVISO Quando o clima é frio ou húmido ou após
uma chuva forte ou lavagem, a superfície dos faróis ou
das luzes traseiras pode embaciar-se e/ou formar gotas
de condensação no lado interior. Trata-se de um fenó-
meno natural devido à diferença de temperatura e de hu-
midade entre o interior e o exterior do vidro que, no
entanto, não indica uma anomalia e não compromete
o normal funcionamento dos dispositivos de iluminação.
o embaciamento desaparece rapidamente acendendo
os faróis, a partir do centro do difusor, estendendo-se pro-
gressivamente para as bordas.

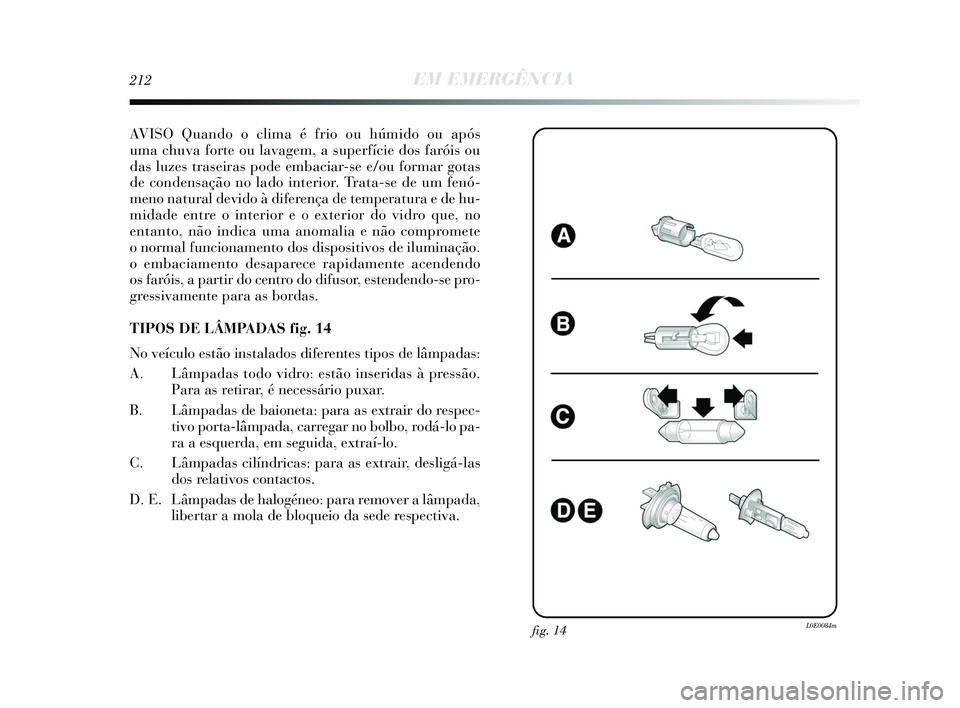

TIPOS DE LÂMPADAS fig. 14
No veículo estão instalados diferentes tipos de lâmpadas:
A. Lâmpadas todo vidro: estão inseridas à pressão. Para as retirar, é necessário puxar.
B. Lâmpadas de baioneta: para as extrair do respec- tivo porta-lâmpada, carregar no bolbo, rodá-lo pa-
ra a esquerda, em seguida, extraí-lo.
C. Lâmpadas cilíndricas: para as extrair, desligá-las dos relativos contactos.
D. E. Lâmpadas de halogéneo: para remover a lâmpada, libertar a mola de bloqueio da sede respectiva.
fig. 14L0E0084m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 212

EM EMERGÊNCIA213
4
LED
LED
D1S (*) / H7 H1 (*) / H7 PY 24W LED
WY5W LED
LED
W5W H11
W16W
W16W 5L/5K
12V 5W
12V 5W W5W–
–
D
D B–
A –
–
C
E B
B –
C
C
A –
–
55 W
55 W
24 W –
5 W –
–
5 W
55 W
16 W
16 W –
5 W
5 W
5 W
(*) Lâmpada de descarga de gás Xénon

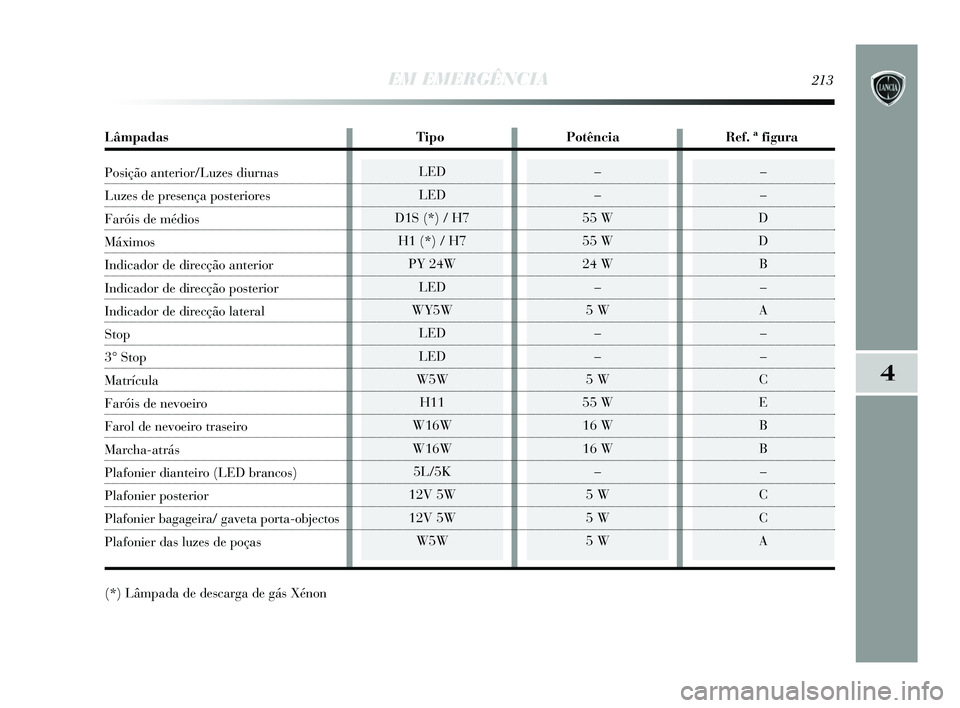

Lâmpadas TipoPotência Ref. ª figura
Posição anterior/Luzes diurnas
Luzes de presença posteriores
Faróis de médios
Máximos
Indicador de direcção anterior
Indicador de direcção posterior
Indicador de direcção lateral
Stop
3° Stop
Matrícula
Faróis de nevoeiro
Farol de nevoeiro traseiro
Marcha-atrás
Plafonier dianteiro (LED brancos)
Plafonier posterior
Plafonier bagageira/ gaveta porta-objectos
Plafonier das luzes de poças
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 213

214EM EMERGÊNCIA
SUBSTITUIÇÃO DA LÂMPADA
EXTERNA

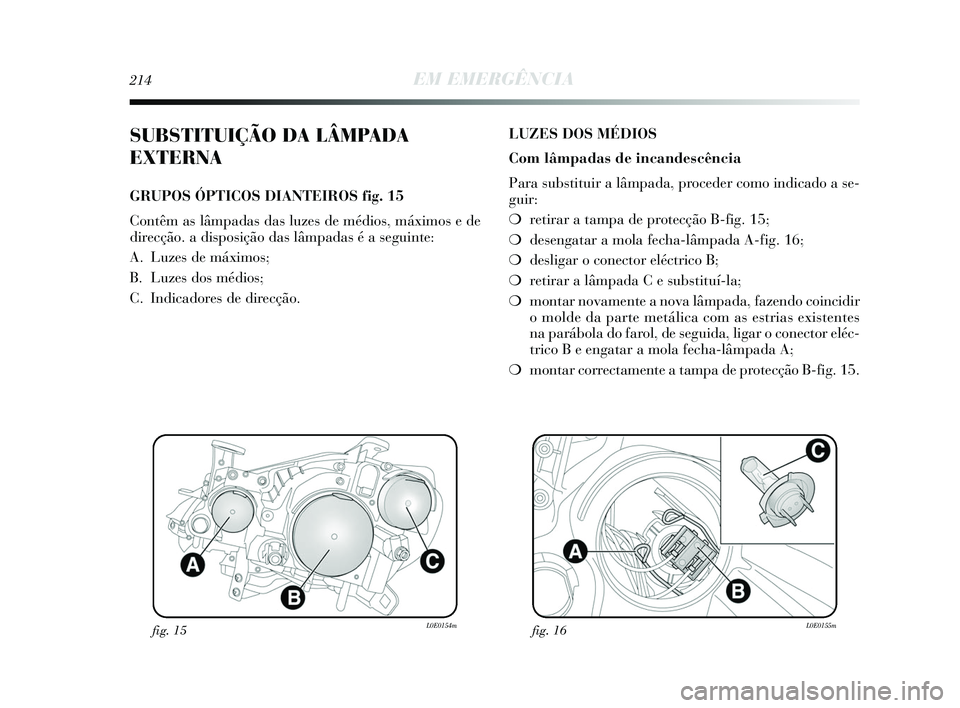

GRUPOS ÓPTICOS DIANTEIROS fig. 15
Contêm as lâmpadas das luzes de médios, máximos e de
direcção. a disposição das lâmpadas é a seguinte:
A. Luzes de máximos;
B. Luzes dos médios;
C. Indicadores de direcção. LUZES DOS MÉDIOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍
retirar a tampa de protecção B-fig. 15;
❍ desengatar a mola fecha-lâmpada A-fig. 16;
❍ desligar o conector eléctrico B;
❍ retirar a lâmpada C e substituí-la;
❍ montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes
na parábola do farol, de seguida, ligar o conector eléc-
trico B e engatar a mola fecha-lâmpada A;
❍ montar correctamente a tampa de protecção B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 214

EM EMERGÊNCIA215
4
Com lâmpadas de descarga de gás (Xénon)
(para versões/mercados, se previstas)
LUZES DOS MÁXIMOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a se-
guir:

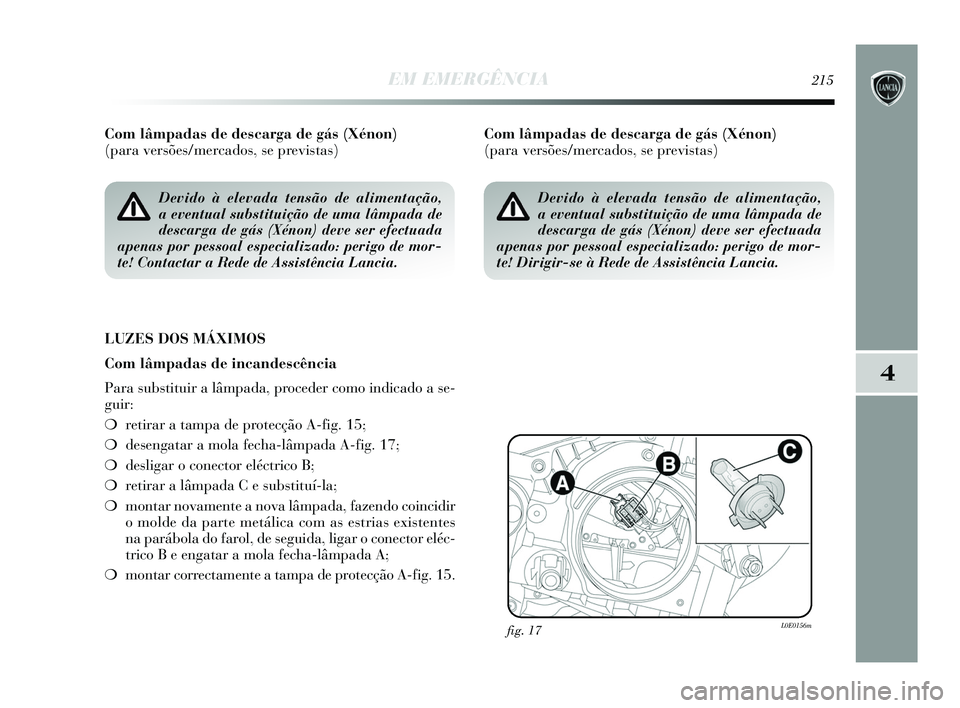

❍retirar a tampa de protecção A-fig. 15;
❍ desengatar a mola fecha-lâmpada A-fig. 17;
❍ desligar o conector eléctrico B;
❍ retirar a lâmpada C e substituí-la;
❍ montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes
na parábola do farol, de seguida, ligar o conector eléc-
trico B e engatar a mola fecha-lâmpada A;
❍ montar correctamente a tampa de protecção A-fig. 15.
fig. 17L0E0156m
Devido à elevada tensão de alimentação,
a eventual substituição de uma lâmpada de
descarga de gás (Xénon) deve ser efectuada
apenas por pessoal especializado: perigo de mor-
te! Contactar a Rede de Assistência Lancia.
Com lâmpadas de descarga de gás (Xénon)
(para versões/mercados, se previstas)
Devido à elevada tensão de alimentação,
a eventual substituição de uma lâmpada de
descarga de gás (Xénon) deve ser efectuada
apenas por pessoal especializado: perigo de mor-
te! Dirigir-se à Rede de Assistência Lancia.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 215

216EM EMERGÊNCIA

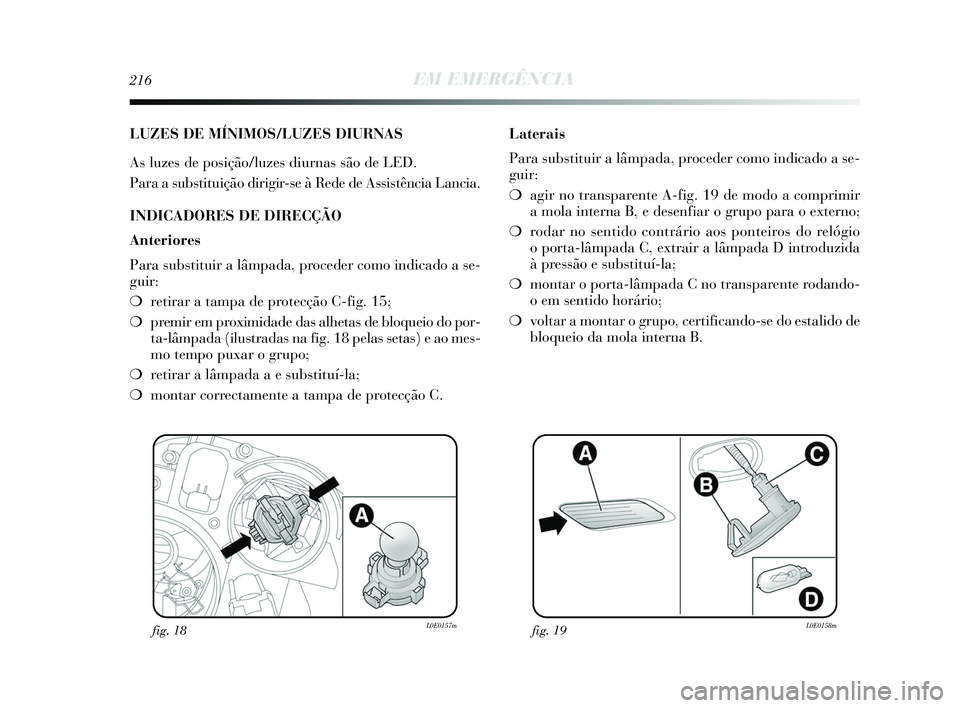

LUZES DE MÍNIMOS/LUZES DIURNAS
As luzes de posição/luzes diurnas são de LED.
Para a substituição dirigir-se à Rede de Assistência Lancia.
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍retirar a tampa de protecção C-fig. 15;
❍ premir em proximidade das alhetas de bloqueio do por-
ta-lâmpada (ilustradas na fig. 18 pelas setas) e ao mes-
mo tempo puxar o grupo;
❍ retirar a lâmpada a e substituí-la;
❍ montar correctamente a tampa de protecção C. Laterais
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍
agir no transparente A-fig. 19 de modo a comprimir
a mola interna B, e desenfiar o grupo para o externo;
❍ rodar no sentido contrário aos ponteiros do relógio
o porta-lâmpada C, extrair a lâmpada D introduzida
à pressão e substituí-la;
❍ montar o porta-lâmpada C no transparente rodando-
o em sentido horário;
❍ voltar a montar o grupo, certificando-se do estalido de
bloqueio da mola interna B.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 216

EM EMERGÊNCIA217
4

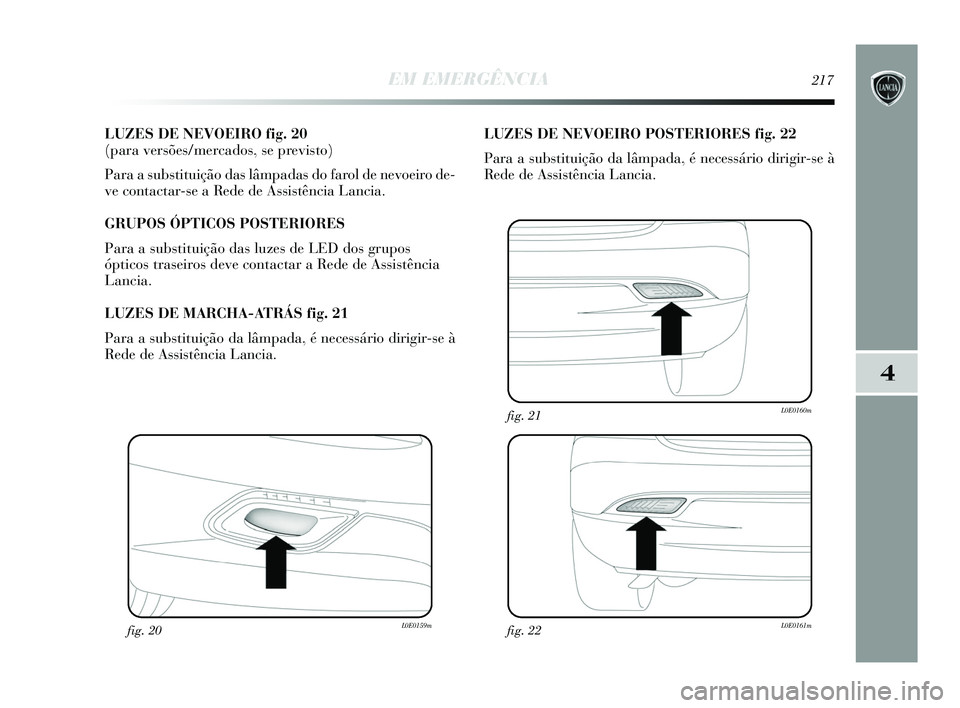

LUZES DE NEVOEIRO fig. 20
(para versões/mercados, se previsto)
Para a substituição das lâmpadas do farol de nevoeiro de-
ve contactar-se a Rede de Assistência Lancia.
GRUPOS ÓPTICOS POSTERIORES
Para a substituição das luzes de LED dos grupos
ópticos traseiros deve contactar a Rede de Assistência
Lancia.
LUZES DE MARCHA-ATRÁS fig. 21
Para a substituição da lâmpada, é necessário dirigir-se à
Rede de Assistência Lancia. LUZES DE NEVOEIRO POSTERIORES fig. 22
Para a substituição da lâmpada, é necessário dirigir-se à
Rede de Assistência Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 217

218EM EMERGÊNCIA

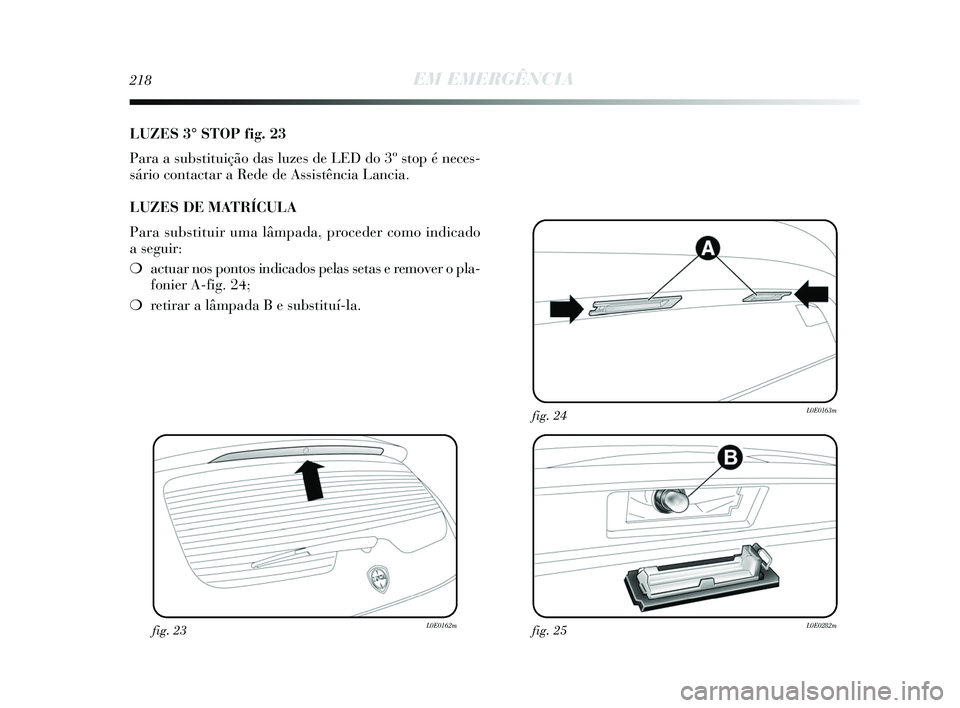

LUZES 3° STOP fig. 23
Para a substituição das luzes de LED do 3º stop é neces-
sário contactar a Rede de Assistência Lancia.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado
a seguir:
❍actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 24;
❍ retirar a lâmpada B e substituí-la.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
