Lancia Delta 2015 Návod k použití a údržbě (in Czech)

TECHNICKÉ DATA269
6
Obr. 7
L0E0299m

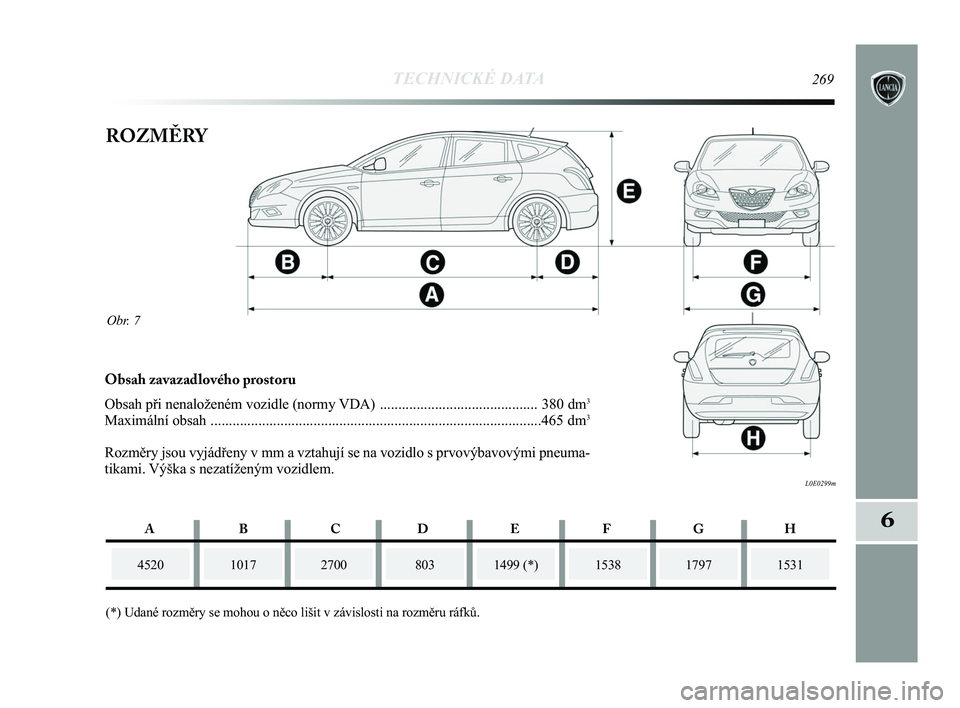

ROZMĚRY
452010172700
(*) Udané rozměry se mohou o něco lišit v závislosti na\
rozměru ráfků.1499 (*)15381531
Obsah zavazadlového prostoru
Obsah při nenaloženém vozidle (normy VDA) ........................................... 380 dm
3
Maximální obsah ........................................................................\
..................465 dm3
Rozměry jsou vyjádřeny v mm a vztahují se na vozidlo s prvov\
ýbavovými pneuma-
tikami. Výška s nezatíženým vozidlem.
1797803
ABCDEFGH
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 269

270TECHNICKÉ DATA

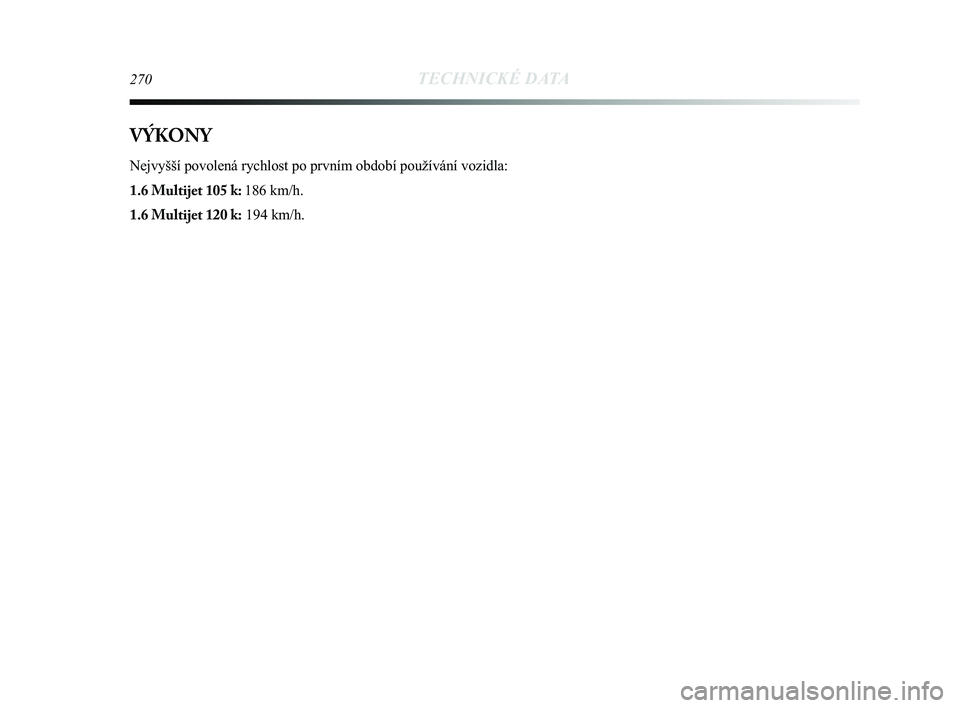

VÝKONY
Nejvyšší povolená rychlost po prvním období použí\
vání vozidla:
1.6 Multijet 105 k: 186 km/h.
1.6 Multijet 120 k: 194 km/h.
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 270

TECHNICKÉ DATA271
6
1410570
1090 950
1980
1300 500
80
60

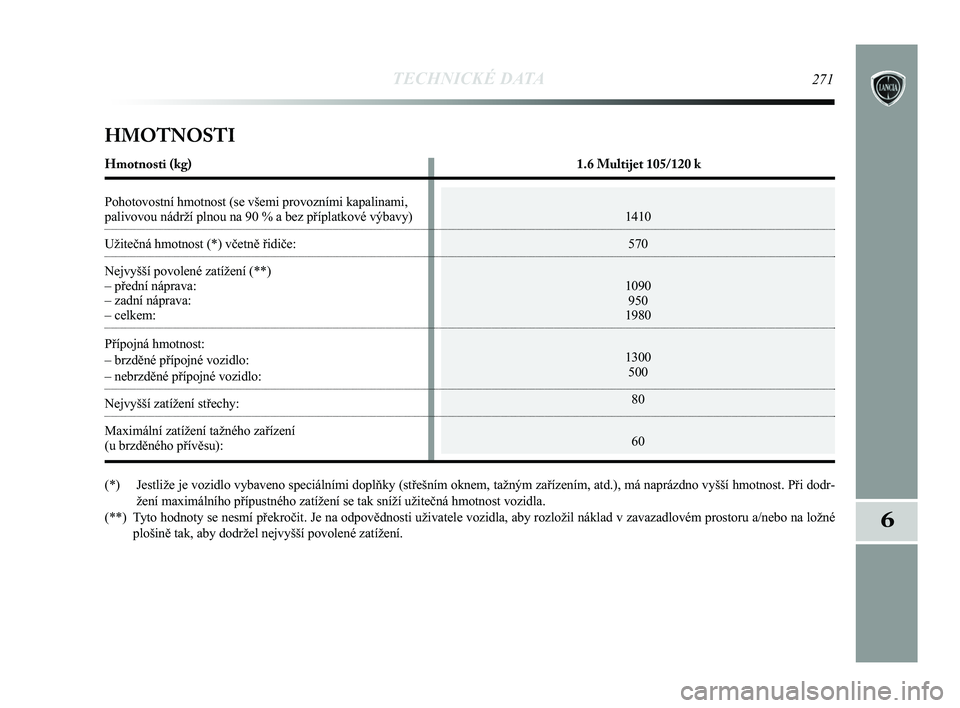

HMOTNOSTI
Hmotnosti (kg) 1.6 Multijet 105/120 k
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové vý\
bavy)
Užitečná hmotnost (*) včetně řidiče:
Nejvyšší povolené zatížení (**)
– přední náprava:
– zadní náprava:
– celkem:
Přípojná hmotnost:
– brzděné přípojné vozidlo:
– nebrzděné přípojné vozidlo:
Nejvyšší zatížení střechy:
Maximální zatížení tažného zařízení
(u brzděného přívěsu):
(*) Jestliže je vozidlo vybaveno speciálními dopl\bky (střeš\
ním oknem, tažným zařízením, atd.), má naprázdn\
o vyšší hmotnost. Při dodr- žení maximálního přípustného zatížení se t\
ak sníží užitečná hmotnost vozidla.
(**) Tyto hodnoty se nesmí překročit. Je na odpovědnosti uživat\
ele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo\
na ložné plošině tak, aby dodržel nejvyšší povolené zatíž\
ení.
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 271

Motorová nafta
(Specifikace EN590)
Směs destilované vody
a kapaliny PARAFLU
UP50% (▲)
SELENIA WR FORWARD
TUTELA TRANSMISSION GEARFORCE
TUTELA TOP 4
Směs destilované vody a kapaliny
TUTELA PROFESSIONAL SC 35
58 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
1,87 1,7 – 0,8
6–

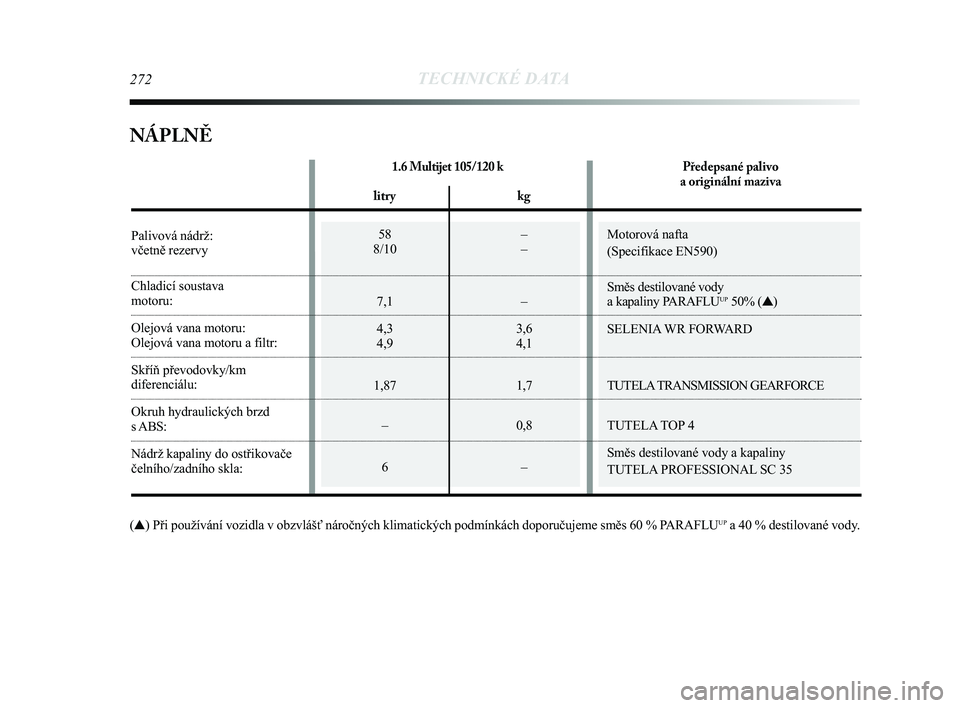

NÁPLNĚ
272TECHNICKÉ DATA
(▲) Při používání vozidla v obzvlášť náročnýc\
h klimatických podmínkách doporučujeme směs 60 % PARAFLUUPa 40 % destilované vody.
1.6 Multijet 105/120 k Předepsané palivo
a originální maziva
litry kg
Palivová nádrž:včetně rezervy
Chladicí soustava
motoru:
Olejová vana motoru:
Olejová vana motoru a filtr:
Skří\b převodovky/km
diferenciálu:
Okruh hydraulických brzd
s ABS:
Nádrž kapaliny do ostřikovače
čelního/zadního skla:
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 272

TECHNICKÉ DATA273
6
Pokud nejsou mimořádně dostupná maziva s uvedenými charak\
teristikami, pro doplnění použijte produkty s uvedenými mini\
málními vlast-
nosti ACEA, ale v takovém případě nejsou zaručeny optimální\
výkony motoru.

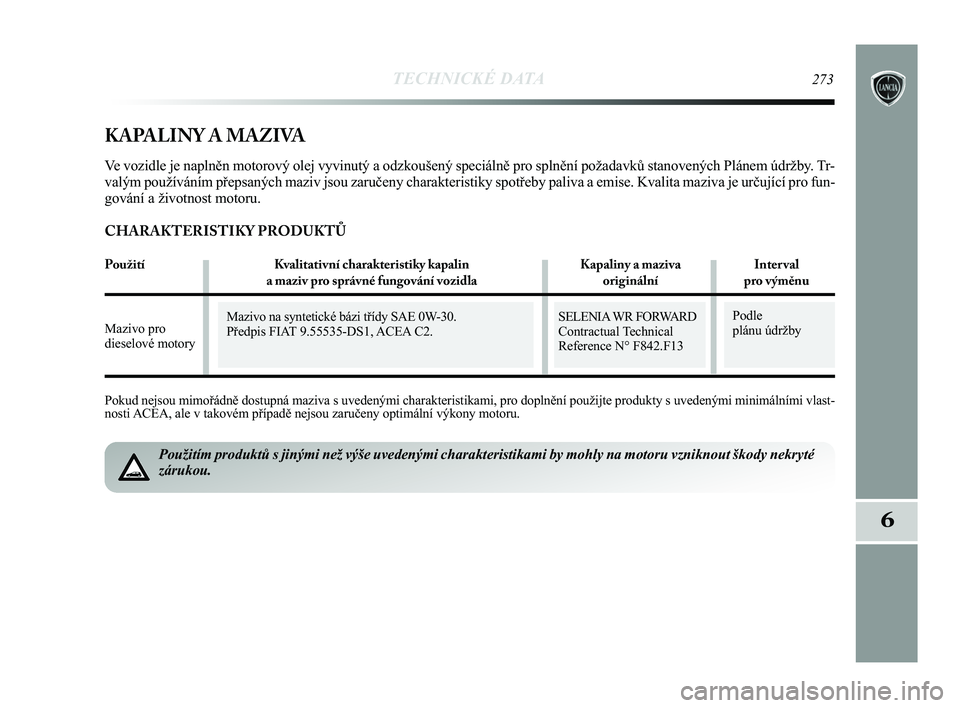

KAPALINY A MAZIVA
Ve vozidle je naplněn motorový olej vyvinutý a odzkoušený \
speciálně pro splnění požadavků stanovených Plán\
em údržby. Tr-
valým používáním přepsaných maziv jsou zaručeny \
charakteristiky spotřeby paliva a emise. Kvalita maziva je určují\
cí pro fun-
gování a životnost motoru.
CHARAKTERISTIKY PRODUKTŮ
Použití Kvalitativní charakteristiky kapalin Kapaliny a mazivaInter val
a maziv pro správné fungování vozidla originálnípro vým\bnu
Mazivo pro
dieselové motory
Mazivo na syntetické bázi třídy SAE 0W-30.
Předpis FIAT 9.55535-DS1, ACEA C2.SELENIA WR FORWARD
Contractual Technical
Reference N° F842.F13Podle
plánu údržby
Použitím produktů s jinými než výše uvedenými ch\
arakteristikami by mohly na motoru vzniknout škody nekryté
zárukou.
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 273

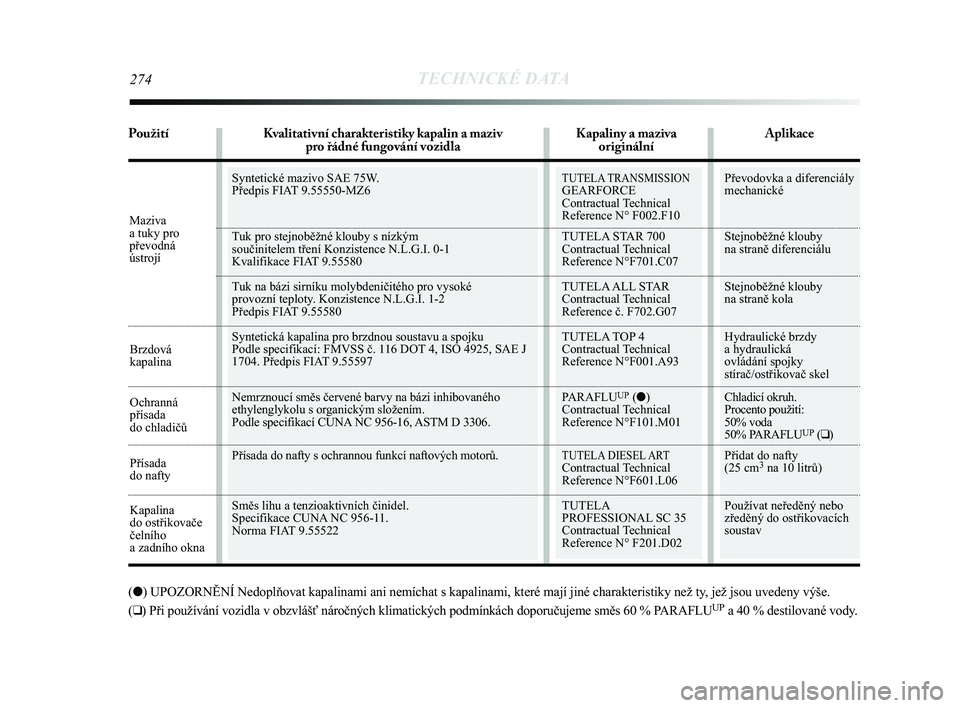

Převodovka a diferenciály
mechanické
Stejnoběžné klouby
na straně diferenciálu
Stejnoběžné klouby
na straně kola
Hydraulické brzdy
a hydraulická
ovládání spojky
stírač/ostřikovač skel
Chladicí okruh.
Procento použití:
50% voda
50% PARAFLU
UP(❑)
Přidat do nafty
(25 cm
3na 10 litrů)
Používat neředěný nebo
zředěný do ostřikovacích
soustav
TUTELA TRANSMISSIONGEARFORCE
Contractual Technical
Reference N° F002.F10
TUTELA STAR 700
Contractual Technical
Reference N°F701.C07
TUTELA ALL STAR
Contractual Technical
Reference č. F702.G07
TUTELA TOP 4
Contractual Technical
Reference N°F001.A93
PARAFLU
UP(●)
Contractual Technical
Reference N°F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N°F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
Syntetické mazivo SAE 75W.
Předpis FIAT 9.55550-MZ6
Tuk pro stejnoběžné klouby s nízkým
součinitelem tření Konzistence N.L.G.I. 0-1
Kvalifikace FIAT 9.55580
Tuk na bázi sirníku molybdeničitého pro vysoké
provozní teploty. Konzistence N.L.G.I. 1-2
Předpis FIAT 9.55580
Syntetická kapalina pro brzdnou soustavu a spojku
Podle specifikací: FMVSS č. 116 DOT 4, ISO 4925, SAE J
1704. Předpis FIAT 9.55597
Nemrznoucí směs červené barvy na bázi inhibovaného
ethylenglykolu s organickým složením.
Podle specifikací CUNA NC 956-16, ASTM D 3306.
Přísada do nafty s ochrannou funkcí naftových motorů.
Směs lihu a tenzioaktivních činidel.
Specifikace CUNA NC 956-11.
Norma FIAT 9.55522
274TECHNICKÉ DATA
Brzdová
kapalina
Ochranná
přísada
do chladičů
Přísada
do nafty
Kapalina
do ostřikovače
čelního
a zadního okna
(●) UPOZORNĚNÍ Nedopl\bovat kapalinami ani nemíchat s kapalinami, \
které mají jiné charakteristiky než ty, jež jsou uvedeny výše.
(
❑) Při používání vozidla v obzvlášť náročnýc\
h klimatických podmínkách doporučujeme směs 60 % PARAFLUUPa 40 % destilované vody.
Maziva
a tuky pro
převodná
ústrojí
Použití Kvalitativní charakteristiky kapalin a maziv Kapaliny a mazivaAplikacepro řádné fungování vozidla originální
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 274

TECHNICKÉ DATA275
6

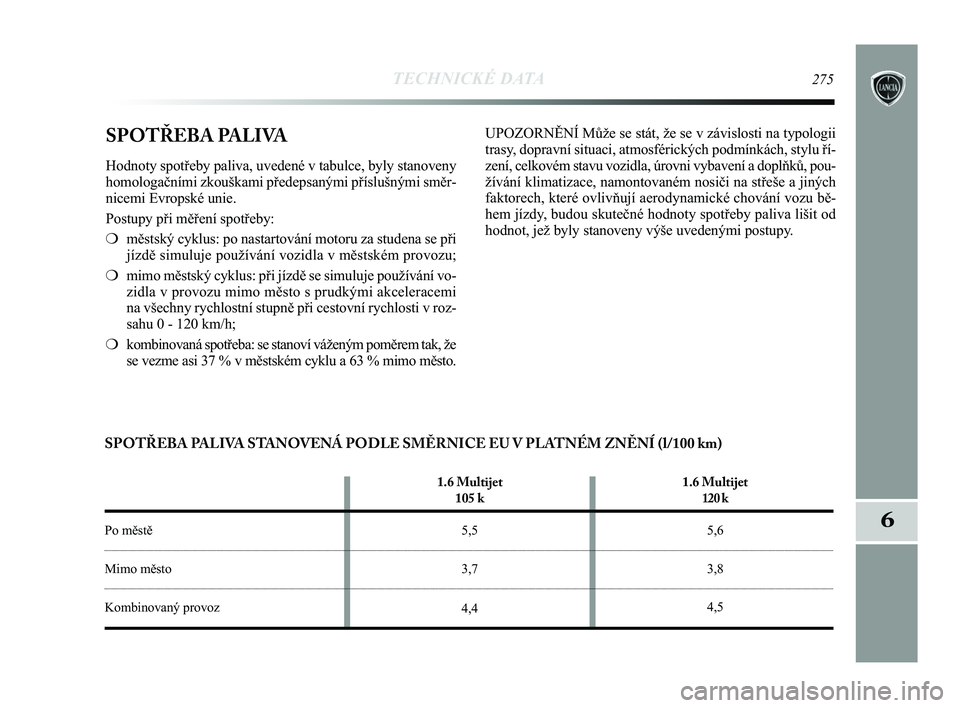

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva, uvedené v tabulce, byly stanoveny
homologačními zkouškami předepsanými příslušný\
mi směr-
nicemi Evropské unie.
Postupy při měření spotřeby:
❍městský cyklus: po nastartování motoru za studena se při
jízdě simuluje používání vozidla v městském prov\
ozu;
❍ mimo městský cyklus: při jízdě se simuluje používá\
ní vo-
zidla v provozu mimo město s prudkými akceleracemi
na všechny rychlostní stupně při cestovní rychlosti v roz\
-
sahu 0 - 120 km/h;
❍ kombinovaná spotřeba: se stanoví váženým poměrem ta\
k, že
se vezme asi 37 % v městském cyklu a 63 % mimo město. UPOZORNĚNÍ Může se stát, že se v závislosti na typolo\
gii
trasy, dopravní situaci, atmosférických podmínkách, stylu ř\
í-
zení, celkovém stavu vozidla, úrovni vybavení a dopl\bků,\
pou-
žívání klimatizace, namontovaném nosiči na střeš\
e a jiných
faktorech, které ovliv\bují aerodynamické chování vozu bě\
-
hem jízdy, budou skutečné hodnoty spotřeby paliva lišit od
hodnot, jež byly stanoveny výše uvedenými postupy.
SPOTŘEBA PALIVA STANOVENÁ PODLE SMĚRNICE EU V PLATNÉM ZNĚNÍ (l/100 km)
1.6 Multijet 105 k1.6 Multijet
120 k
Po městě5,55,6
Mimo město3,73,8
Kombinovaný provoz4,44,5
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 275

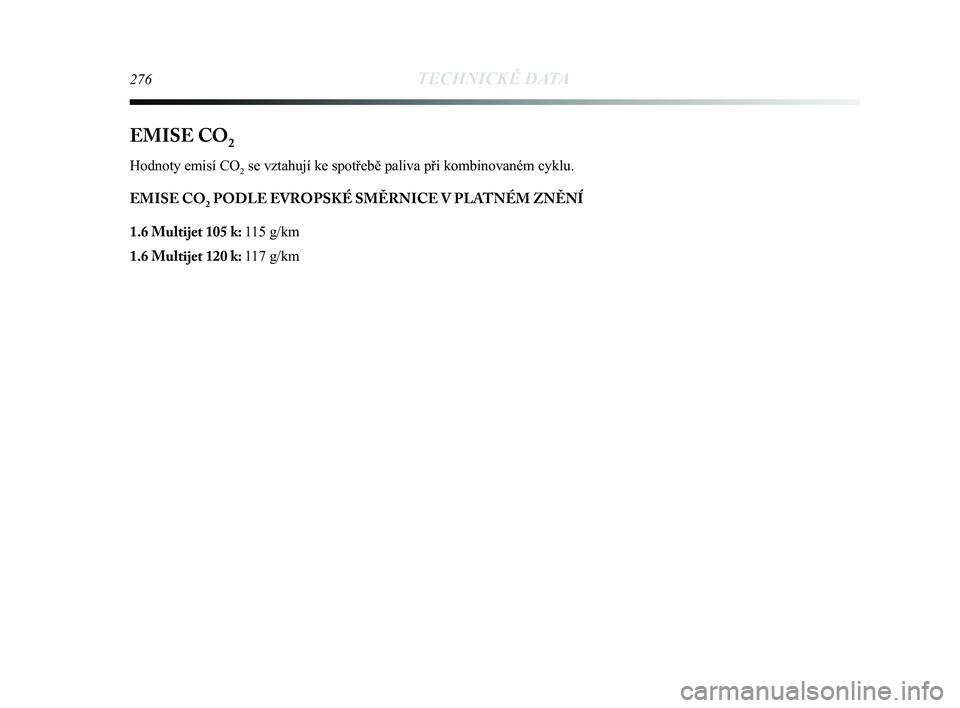

276TECHNICKÉ DATA
EMISE CO2
Hodnoty emisí CO2se vztahují ke spotřebě paliva při kombinovaném cyklu.
EMISE CO
2PODLE EVROPSKÉ SMĚRNICE V PLATNÉM ZNĚNÍ
1.6 Multijet 105 k: 115 g/km
1.6 Multijet 120 k: 117 g/km
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 276

TECHNICKÉ DATA277
6

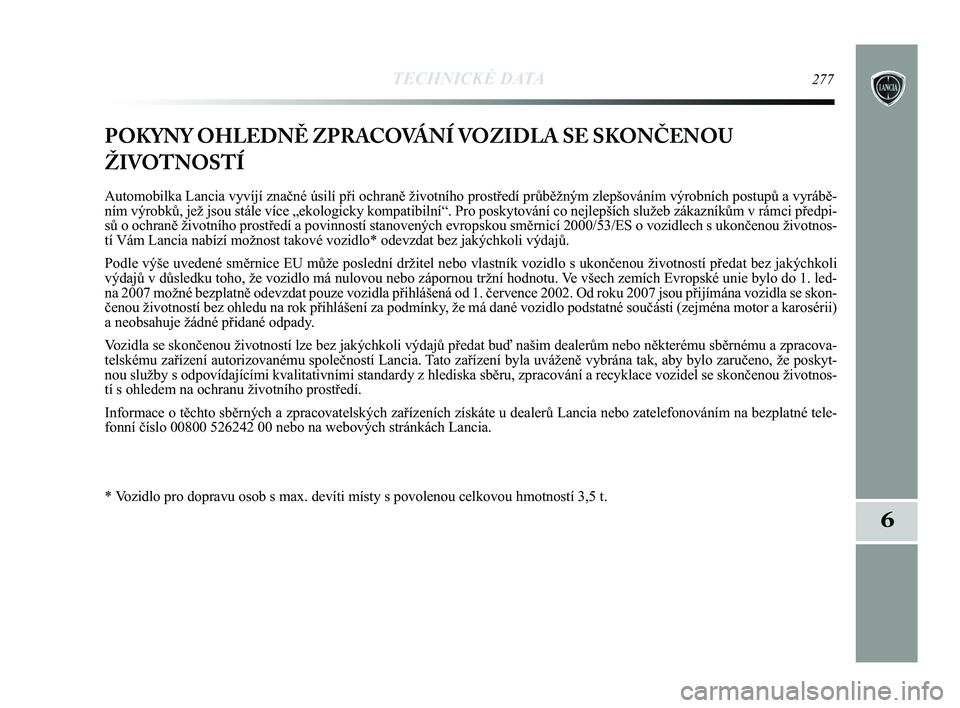

POKYNY OHLEDNĚ ZPRACOVÁNÍ VOZIDLA SE SKONČENOU
ŽIVOTNOSTÍ
Automobilka Lancia vyvíjí značné úsilí při ochraně\
životního prostředí průběžným zlepšování\
m výrobních postupů a vyrábě-
ním výrobků, jež jsou stále více „ekologicky kompat\
ibilní“. Pro poskytování co nejlepších služeb zá\
kazníkům v rámci předpi-
sů o ochraně životního prostředí a povinností stano\
vených evropskou směrnicí 2000/53/ES o vozidlech s ukončenou\
životnos-
tí Vám Lancia nabízí možnost takové vozidlo* odevzdat bez ja\
kýchkoli výdajů.
Podle výše uvedené směrnice EU může poslední drž\
itel nebo vlastník vozidlo s ukončenou životností předat \
bez jakýchkoli
výdajů v důsledku toho, že vozidlo má nulovou nebo záp\
ornou tržní hodnotu. Ve všech zemích Evropské unie bylo do 1. led-
na 2007 možné bezplatně odevzdat pouze vozidla přihláš\
ená od 1. července 2002. Od roku 2007 jsou přijímána vozi\
dla se skon-
čenou životností bez ohledu na rok přihlášení za po\
dmínky, že má dané vozidlo podstatné součásti (zejména m\
otor a karosérii)
a neobsahuje žádné přidané odpady.
Vozidla se skončenou životností lze bez jakýchkoli výdajů\
předat buď našim dealerům nebo některému sběrné\
mu a zpracova-
telskému zařízení autorizovanému společností Lancia\
. Tato zařízení byla uváženě vybrána tak, aby bylo zar\
učeno, že poskyt-
nou služby s odpovídajícími kvalitativními standardy z hl\
ediska sběru, zpracování a recyklace vozidel se skončenou ž\
ivotnos-
tí s ohledem na ochranu životního prostředí.
Informace o těchto sběrných a zpracovatelských zařízen\
ích získáte u dealerů Lancia nebo zatelefonováním na b\
ezplatné tele-
fonní číslo 00800 526242 00 nebo na webových stránkách\
Lancia.
* Vozidlo pro dopravu osob s max. devíti místy s povolenou celkovou h\
motností 3,5 t.
257-280 Delta CZ 1ed 07/10/13 09.24 Pagina 277
