Lancia Flavia 2012 Libretto Uso Manutenzione (in Italian)
Manufacturer: LANCIA, Model Year: 2012, Model line: Flavia, Model: Lancia Flavia 2012Pages: 265, PDF Dimensioni: 2.98 MB
Page 121 of 265

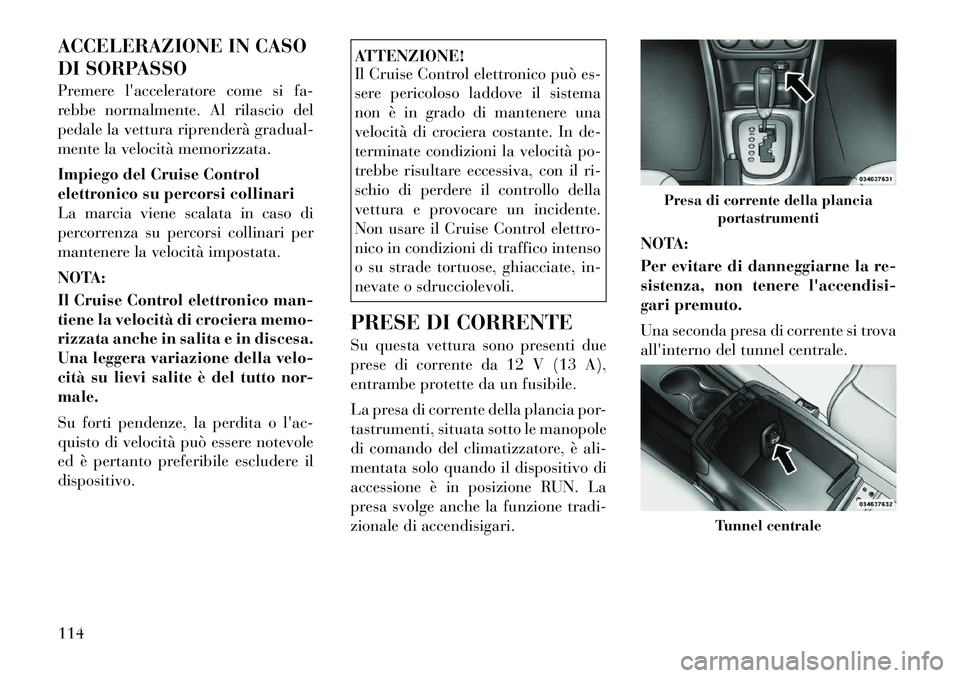

ACCELERAZIONE IN CASO
DI SORPASSO
Premere l'acceleratore come si fa-
rebbe normalmente. Al rilascio del
pedale la vettura riprenderà gradual-
mente la velocità memorizzata.
Impiego del Cruise Control
elettronico su percorsi collinari
La marcia viene scalata in caso di
percorrenza su percorsi collinari per
mantenere la velocità impostata.
NOTA:
Il Cruise Control elettronico man-
tiene la velocità di crociera memo-
rizzata anche in salita e in discesa.
Una leggera variazione della velo-
cità su lievi salite è del tutto nor-
male.
Su forti pendenze, la perdita o l'ac-
quisto di velocità può essere notevole
ed è pertanto preferibile escludere il
dispositivo.
ATTENZIONE!
Il Cruise Control elettronico può es-
sere pericoloso laddove il sistema
non è in grado di mantenere una
velocità di crociera costante. In de-
terminate condizioni la velocità po-
trebbe risultare eccessiva, con il ri-
schio di perdere il controllo della
vettura e provocare un incidente.
Non usare il Cruise Control elettro-
nico in condizioni di traffico intenso
o su strade tortuose, ghiacciate, in-
nevate o sdrucciolevoli.
PRESE DI CORRENTE
Su questa vettura sono presenti due
prese di corrente da 12 V (13 A),
entrambe protette da un fusibile.
La presa di corrente della plancia por-
tastrumenti, situata sotto le manopole
di comando del climatizzatore, è ali-
mentata solo quando il dispositivo di
accessione è in posizione RUN. La
presa svolge anche la funzione tradi-
zionale di accendisigari. NOTA:
Per evitare di danneggiarne la re-
sistenza, non tenere l'accendisi-
gari premuto.
Una seconda presa di corrente si trova
all'interno del tunnel centrale.
Presa di corrente della plancia
portastrumenti
Tunnel centrale
114
Page 122 of 265

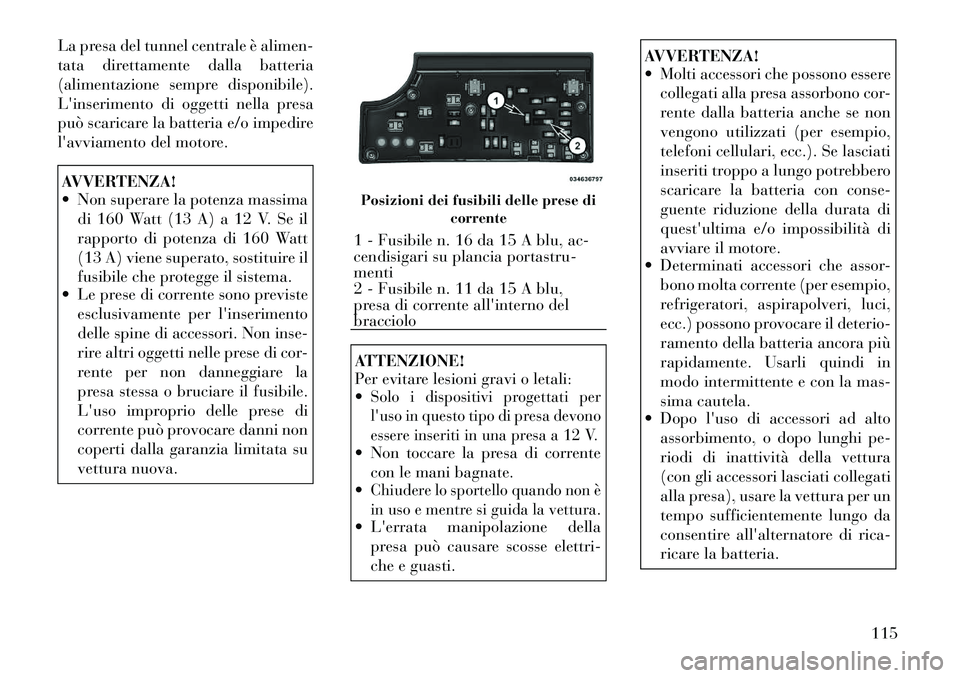

La presa del tunnel centrale è alimen-
tata direttamente dalla batteria
(alimentazione sempre disponibile).
L'inserimento di oggetti nella presa
può scaricare la batteria e/o impedire
l'avviamento del motore.AVVERTENZA!
Non superare la potenza massimadi 160 Watt (13 A) a 12 V. Se il
rapporto di potenza di 160 Watt
(13 A) viene superato, sostituire il
fusibile che protegge il sistema.
Le prese di corrente sono previste
esclusivamente per l'inserimento
delle spine di accessori. Non inse-
rire altri oggetti nelle prese di cor-
rente per non danneggiare la
presa stessa o bruciare il fusibile.
L'uso improprio delle prese di
corrente può provocare danni non
coperti dalla garanzia limitata su
vettura nuova.
ATTENZIONE!
Per evitare lesioni gravi o letali:
Solo i dispositivi progettati per
l'uso in questo tipo di presa devono
essere inseriti in una presa a 12 V. Non toccare la presa di corrente
con le mani bagnate.
Chiudere lo sportello quando non è
in uso e mentre si guida la vettura. L'errata manipolazione della
presa può causare scosse elettri-
che e guasti.
AVVERTENZA!
Molti accessori che possono esserecollegati alla presa assorbono cor-
rente dalla batteria anche se non
vengono utilizzati (per esempio,
telefoni cellulari, ecc.). Se lasciati
inseriti troppo a lungo potrebbero
scaricare la batteria con conse-
guente riduzione della durata di
quest'ultima e/o impossibilità di
avviare il motore.
Determinati accessori che assor-
bono molta corrente (per esempio,
refrigeratori, aspirapolveri, luci,
ecc.) possono provocare il deterio-
ramento della batteria ancora più
rapidamente. Usarli quindi in
modo intermittente e con la mas-
sima cautela.
Dopo l'uso di accessori ad alto
assorbimento, o dopo lunghi pe-
riodi di inattività della vettura
(con gli accessori lasciati collegati
alla presa), usare la vettura per un
tempo sufficientemente lungo da
consentire all'alternatore di rica-
ricare la batteria.
Posizioni dei fusibili delle prese di corrente1 - Fusibile n. 16 da 15 A blu, ac-
cendisigari su plancia portastru-
menti
2 - Fusibile n. 11 da 15 A blu,
presa di corrente all'interno del
bracciolo
115
Page 123 of 265

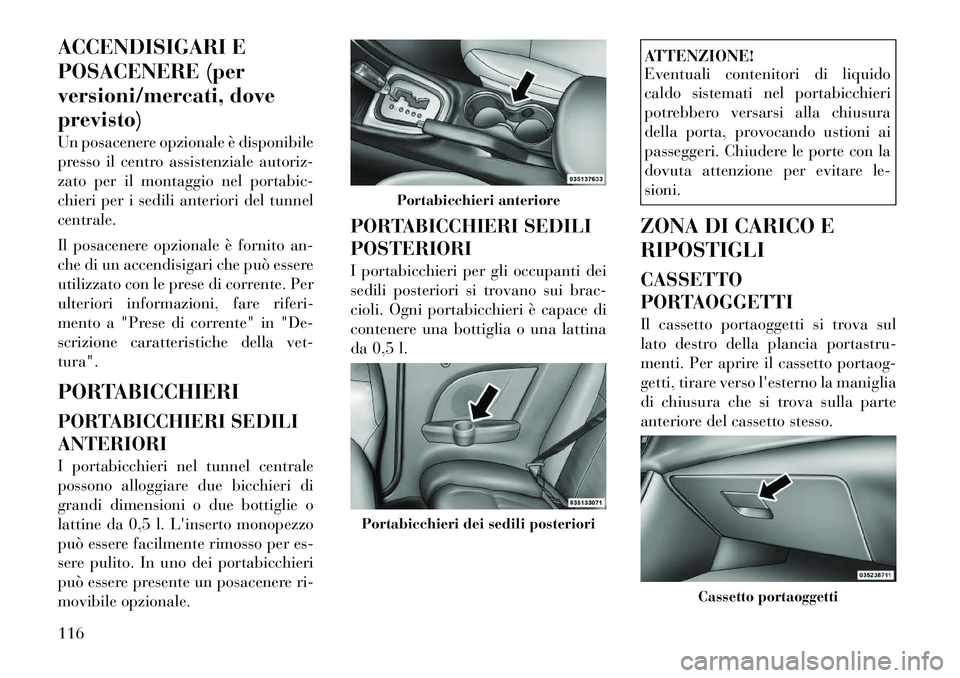

ACCENDISIGARI E
POSACENERE (per
versioni/mercati, dove
previsto)
Un posacenere opzionale è disponibile
presso il centro assistenziale autoriz-
zato per il montaggio nel portabic-
chieri per i sedili anteriori del tunnel
centrale.
Il posacenere opzionale è fornito an-
che di un accendisigari che può essere
utilizzato con le prese di corrente. Per
ulteriori informazioni, fare riferi-
mento a "Prese di corrente" in "De-
scrizione caratteristiche della vet-
tura".
PORTABICCHIERI
PORTABICCHIERI SEDILI
ANTERIORI
I portabicchieri nel tunnel centrale
possono alloggiare due bicchieri di
grandi dimensioni o due bottiglie o
lattine da 0,5 l. L'inserto monopezzo
può essere facilmente rimosso per es-
sere pulito. In uno dei portabicchieri
può essere presente un posacenere ri-
movibile opzionale.PORTABICCHIERI SEDILI
POSTERIORI
I portabicchieri per gli occupanti dei
sedili posteriori si trovano sui brac-
cioli. Ogni portabicchieri è capace di
contenere una bottiglia o una lattina
da 0,5 l.
ATTENZIONE!
Eventuali contenitori di liquido
caldo sistemati nel portabicchieri
potrebbero versarsi alla chiusura
della porta, provocando ustioni ai
passeggeri. Chiudere le porte con la
dovuta attenzione per evitare le-
sioni.
ZONA DI CARICO E
RIPOSTIGLI
CASSETTO
PORTAOGGETTI
Il cassetto portaoggetti si trova sul
lato destro della plancia portastru-
menti. Per aprire il cassetto portaog-
getti, tirare verso l'esterno la maniglia
di chiusura che si trova sulla parte
anteriore del cassetto stesso.
Portabicchieri anteriore
Portabicchieri dei sedili posteriori
Cassetto portaoggetti
116
Page 124 of 265

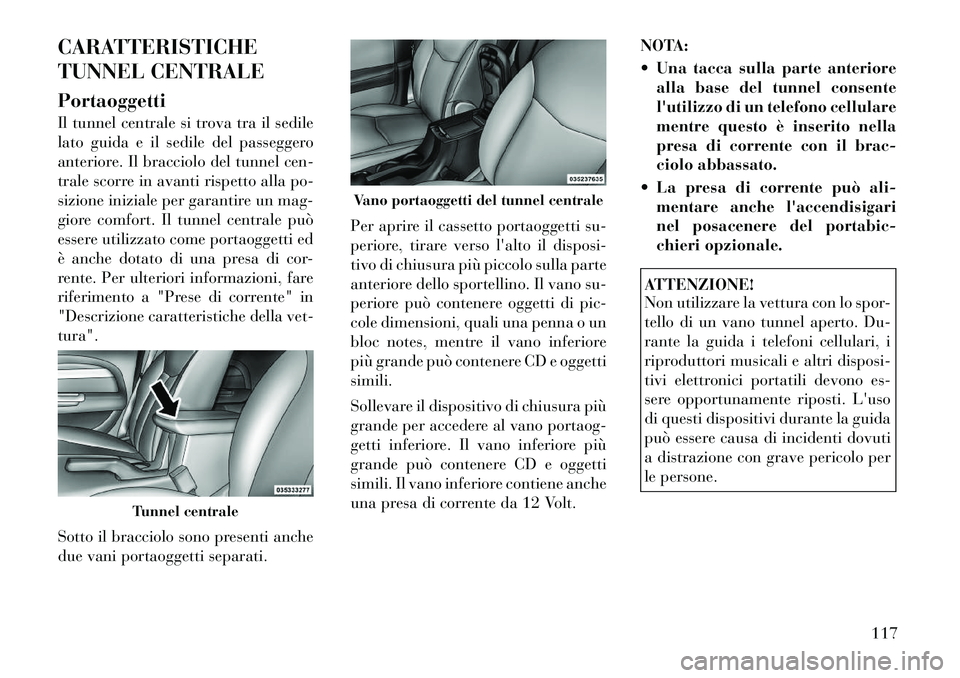

CARATTERISTICHE
TUNNEL CENTRALE
Portaoggetti
Il tunnel centrale si trova tra il sedile
lato guida e il sedile del passeggero
anteriore. Il bracciolo del tunnel cen-
trale scorre in avanti rispetto alla po-
sizione iniziale per garantire un mag-
giore comfort. Il tunnel centrale può
essere utilizzato come portaoggetti ed
è anche dotato di una presa di cor-
rente. Per ulteriori informazioni, fare
riferimento a "Prese di corrente" in
"Descrizione caratteristiche della vet-
tura".
Sotto il bracciolo sono presenti anche
due vani portaoggetti separati.Per aprire il cassetto portaoggetti su-
periore, tirare verso l'alto il disposi-
tivo di chiusura più piccolo sulla parte
anteriore dello sportellino. Il vano su-
periore può contenere oggetti di pic-
cole dimensioni, quali una penna o un
bloc notes, mentre il vano inferiore
più grande può contenere CD e oggetti
simili.
Sollevare il dispositivo di chiusura più
grande per accedere al vano portaog-
getti inferiore. Il vano inferiore più
grande può contenere CD e oggetti
simili. Il vano inferiore contiene anche
una presa di corrente da 12 Volt.NOTA:
Una tacca sulla parte anteriore
alla base del tunnel consente
l'utilizzo di un telefono cellulare
mentre questo è inserito nella
presa di corrente con il brac-
ciolo abbassato.
La presa di corrente può ali- mentare anche l'accendisigari
nel posacenere del portabic-
chieri opzionale.
ATTENZIONE!
Non utilizzare la vettura con lo spor-
tello di un vano tunnel aperto. Du-
rante la guida i telefoni cellulari, i
riproduttori musicali e altri disposi-
tivi elettronici portatili devono es-
sere opportunamente riposti. L'uso
di questi dispositivi durante la guida
può essere causa di incidenti dovuti
a distrazione con grave pericolo per
le persone.
Tunnel centrale
Vano portaoggetti del tunnel centrale
117
Page 125 of 265

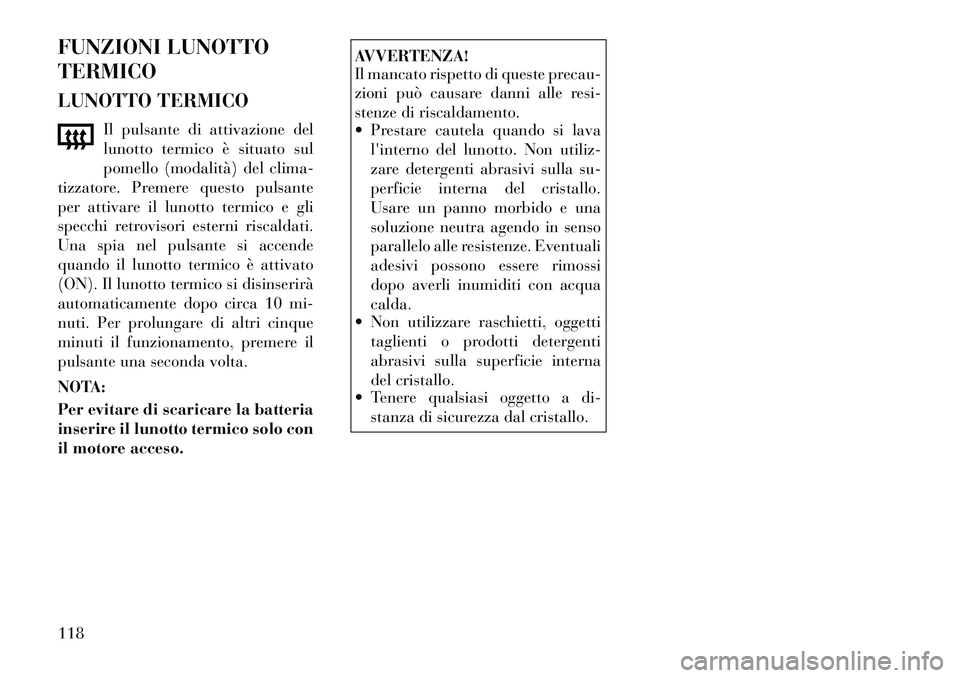

FUNZIONI LUNOTTO
TERMICO
LUNOTTO TERMICOIl pulsante di attivazione del
lunotto termico è situato sul
pomello (modalità ) del clima-
tizzatore. Premere questo pulsante
per attivare il lunotto termico e gli
specchi retrovisori esterni riscaldati.
Una spia nel pulsante si accende
quando il lunotto termico è attivato
(ON). Il lunotto termico si disinserirÃ
automaticamente dopo circa 10 mi-
nuti. Per prolungare di altri cinque
minuti il funzionamento, premere il
pulsante una seconda volta.
NOTA:
Per evitare di scaricare la batteria
inserire il lunotto termico solo con
il motore acceso.
AVVERTENZA!
Il mancato rispetto di queste precau-
zioni può causare danni alle resi-
stenze di riscaldamento.
Prestare cautela quando si lava
l'interno del lunotto. Non utiliz-
zare detergenti abrasivi sulla su-
perficie interna del cristallo.
Usare un panno morbido e una
soluzione neutra agendo in senso
parallelo alle resistenze. Eventuali
adesivi possono essere rimossi
dopo averli inumiditi con acqua
calda.
Non utilizzare raschietti, oggetti
taglienti o prodotti detergenti
abrasivi sulla superficie interna
del cristallo.
Tenere qualsiasi oggetto a di-
stanza di sicurezza dal cristallo.
118
Page 126 of 265

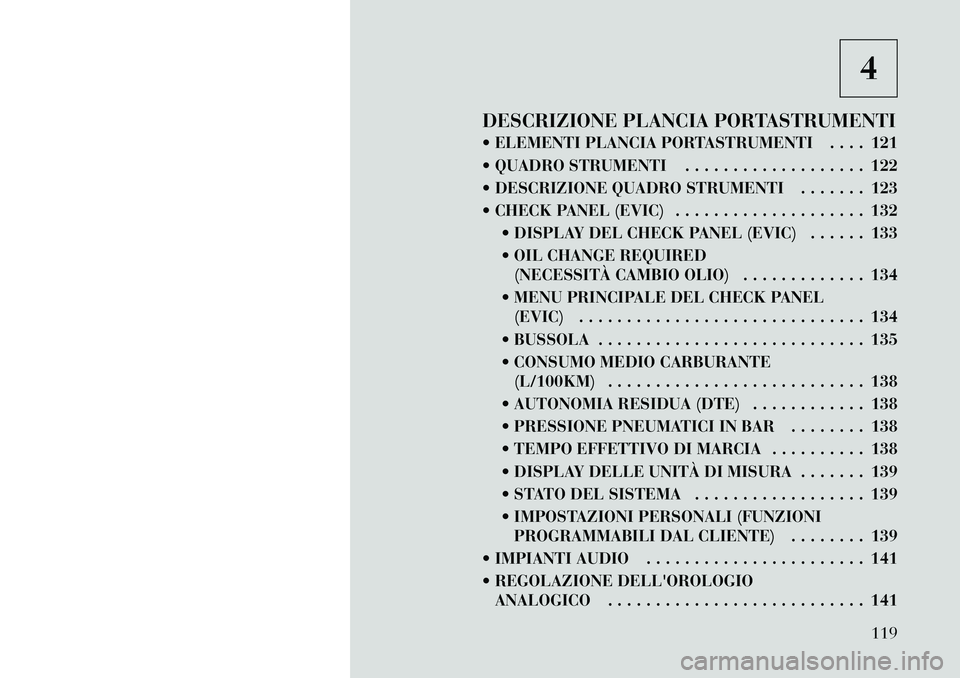

4
DESCRIZIONE PLANCIA PORTASTRUMENTI
ELEMENTI PLANCIA PORTASTRUMENTI . . . . 121
QUADRO STRUMENTI . . . . . . . . . . . . . . . . . . . 122
DESCRIZIONE QUADRO STRUMENTI . . . . . . . 123
CHECK PANEL (EVIC) . . . . . . . . . . . . . . . . . . . . 132 DISPLAY DEL CHECK PANEL (EVIC) . . . . . . 133
OIL CHANGE REQUIRED(NECESSITÀ CAMBIO OLIO) . . . . . . . . . . . . . 134
MENU PRINCIPALE DEL CHECK PANEL (EVIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
BUSSOLA . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
CONSUMO MEDIO CARBURANTE (L/100KM) . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
AUTONOMIA RESIDUA (DTE) . . . . . . . . . . . . 138
PRESSIONE PNEUMATICI IN BAR . . . . . . . . 138
TEMPO EFFETTIVO DI MARCIA . . . . . . . . . . 138
DISPLAY DELLE UNITÀ DI MISURA . . . . . . . 139
STATO DEL SISTEMA . . . . . . . . . . . . . . . . . . 139
IMPOSTAZIONI PERSONALI (FUNZIONI PROGRAMMABILI DAL CLIENTE) . . . . . . . . 139
IMPIANTI AUDIO . . . . . . . . . . . . . . . . . . . . . . . 141
REGOLAZIONE DELL'OROLOGIO ANALOGICO . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
119
Page 127 of 265

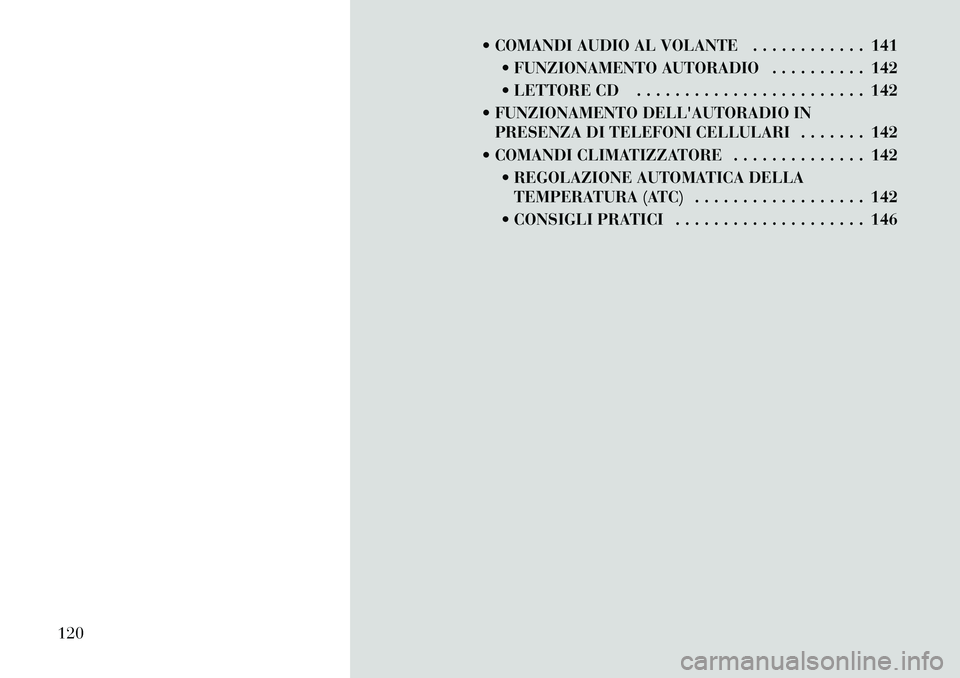

COMANDI AUDIO AL VOLANTE . . . . . . . . . . . . 141 FUNZIONAMENTO AUTORADIO . . . . . . . . . . 142
LETTORE CD . . . . . . . . . . . . . . . . . . . . . . . . 142
FUNZIONAMENTO DELL'AUTORADIO IN PRESENZA DI TELEFONI CELLULARI . . . . . . . 142
COMANDI CLIMATIZZATORE . . . . . . . . . . . . . . 142 REGOLAZIONE AUTOMATICA DELLATEMPERATURA (ATC) . . . . . . . . . . . . . . . . . . 142
CONSIGLI PRATICI . . . . . . . . . . . . . . . . . . . . 146
120
Page 128 of 265

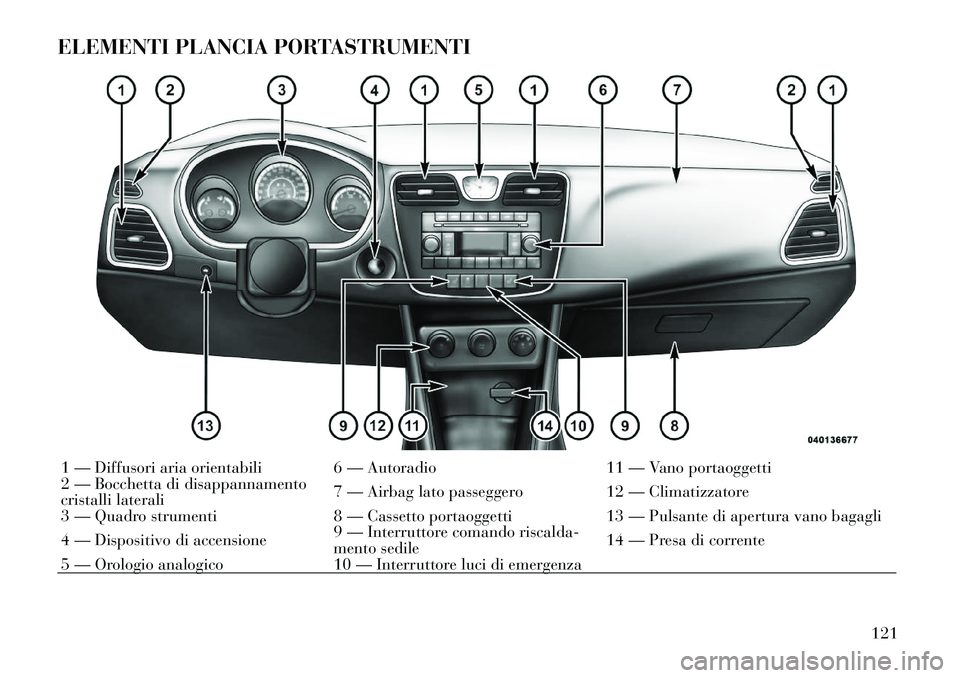

ELEMENTI PLANCIA PORTASTRUMENTI1 — Diffusori aria orientabili 6 — Autoradio11 — Vano portaoggetti
2 — Bocchetta di disappannamento
cristalli laterali 7 — Airbag lato passeggero
12 — Climatizzatore
3 — Quadro strumenti 8 — Cassetto portaoggetti13 — Pulsante di apertura vano bagagli
4 — Dispositivo di accensione 9 — Interruttore comando riscalda-
mento sedile14 — Presa di corrente
5 — Orologio analogico 10 — Interruttore luci di emergenza
121
Page 129 of 265

QUADRO STRUMENTI122
Page 130 of 265

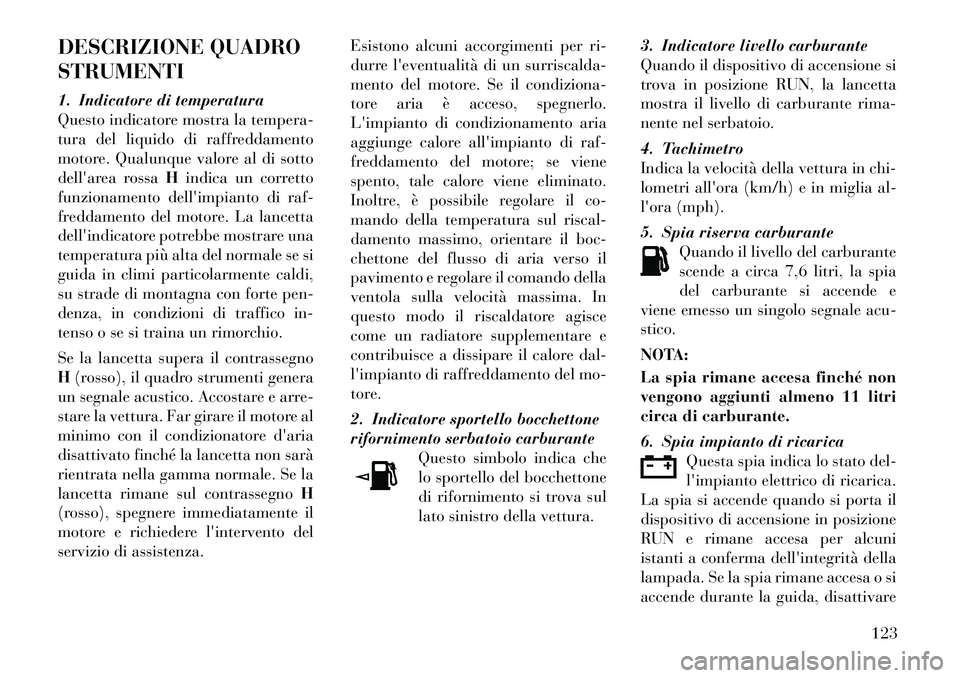

DESCRIZIONE QUADRO
STRUMENTI
1. Indicatore di temperatura
Questo indicatore mostra la tempera-
tura del liquido di raffreddamento
motore. Qualunque valore al di sotto
dell'area rossaHindica un corretto
funzionamento dell'impianto di raf-
freddamento del motore. La lancetta
dell'indicatore potrebbe mostrare una
temperatura più alta del normale se si
guida in climi particolarmente caldi,
su strade di montagna con forte pen-
denza, in condizioni di traffico in-
tenso o se si traina un rimorchio.
Se la lancetta supera il contrassegno
H (rosso), il quadro strumenti genera
un segnale acustico. Accostare e arre-
stare la vettura. Far girare il motore al
minimo con il condizionatore d'aria
disattivato finché la lancetta non sarÃ
rientrata nella gamma normale. Se la
lancetta rimane sul contrassegno H
(rosso), spegnere immediatamente il
motore e richiedere l'intervento del
servizio di assistenza. Esistono alcuni accorgimenti per ri-
durre
l'eventualità di un surriscalda-
mento del motore. Se il condiziona-
tore aria è acceso, spegnerlo.
L'impianto di condizionamento aria
aggiunge calore all'impianto di raf-
freddamento del motore; se viene
spento, tale calore viene eliminato.
Inoltre, è possibile regolare il co-
mando della temperatura sul riscal-
damento massimo, orientare il boc-
chettone del flusso di aria verso il
pavimento e regolare il comando della
ventola sulla velocità massima. In
questo modo il riscaldatore agisce
come un radiatore supplementare e
contribuisce a dissipare il calore dal-
l'impianto di raffreddamento del mo-
tore.
2. Indicatore sportello bocchettone
rifornimento serbatoio carburante
Questo simbolo indica che
lo sportello del bocchettone
di rifornimento si trova sul
lato sinistro della vettura. 3. Indicatore livello carburante
Quando il dispositivo di accensione si
trova in posizione RUN, la lancetta
mostra il livello di carburante rima-
nente nel serbatoio.
4. Tachimetro
Indica la velocità della vettura in chi-
lometri
all'ora (km/h) e in miglia al-
l'ora (mph).
5. Spia riserva carburante Quando il livello del carburante
scende a circa 7,6 litri, la spia
del carburante si accende e
viene emesso un singolo segnale acu-
stico.
NOTA:
La spia rimane accesa finché non
vengono aggiunti almeno 11 litri
circa di carburante.
6. Spia impianto di ricarica Questa spia indica lo stato del-
l'impianto elettrico di ricarica.
La spia si accende quando si porta il
dispositivo di accensione in posizione
RUN e rimane accesa per alcuni
istanti a conferma dell'integrità della
lampada. Se la spia rimane accesa o si
accende durante la guida, disattivare
123
