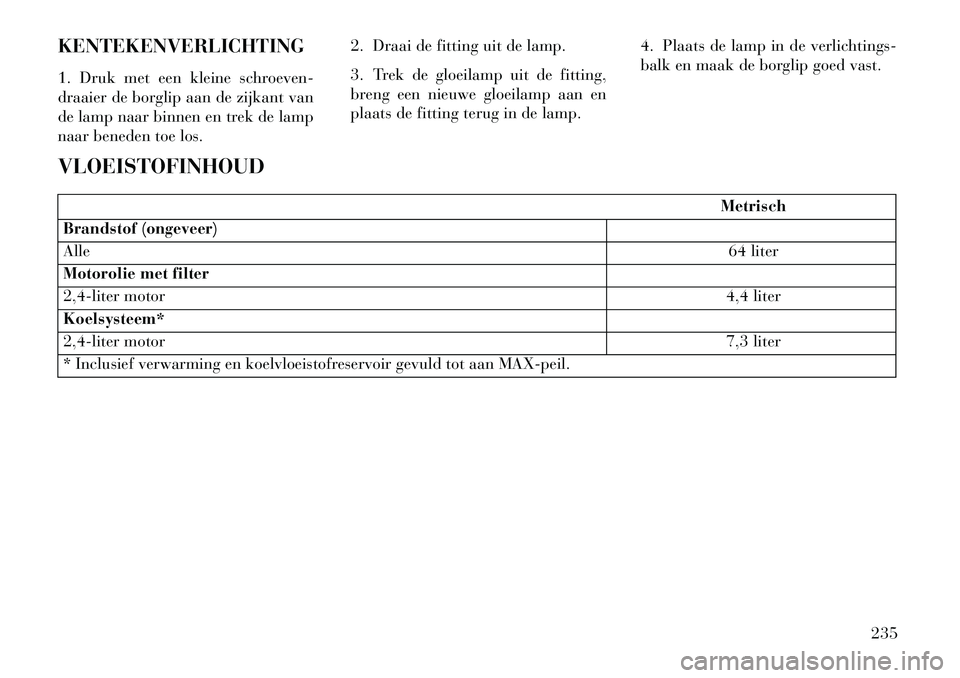

KENTEKENVERLICHTING
1. Druk met een kleine schroeven-
draaier de borglip aan de zijkant van
de lamp naar binnen en trek de lamp
naar beneden toe los.2. Draai de fitting uit de lamp.
3. Trek de gloeilamp uit de fitting,
breng een nieuwe gloeilamp aan en
plaats de fitting terug in de lamp.
4. Plaats de lamp in de verlichtings-
balk en maak de borglip goed vast.
VLOEISTOFINHOUD
Metrisch
Brandstof (ongeveer)
Alle 64 liter
Motorolie met filter
2,4-liter motor 4,4 liter
Koelsysteem*
2,4-liter motor 7,3 liter
* Inclusief verwarming en koelvloeistofreservoir gevuld tot aan MAX-peil.
235

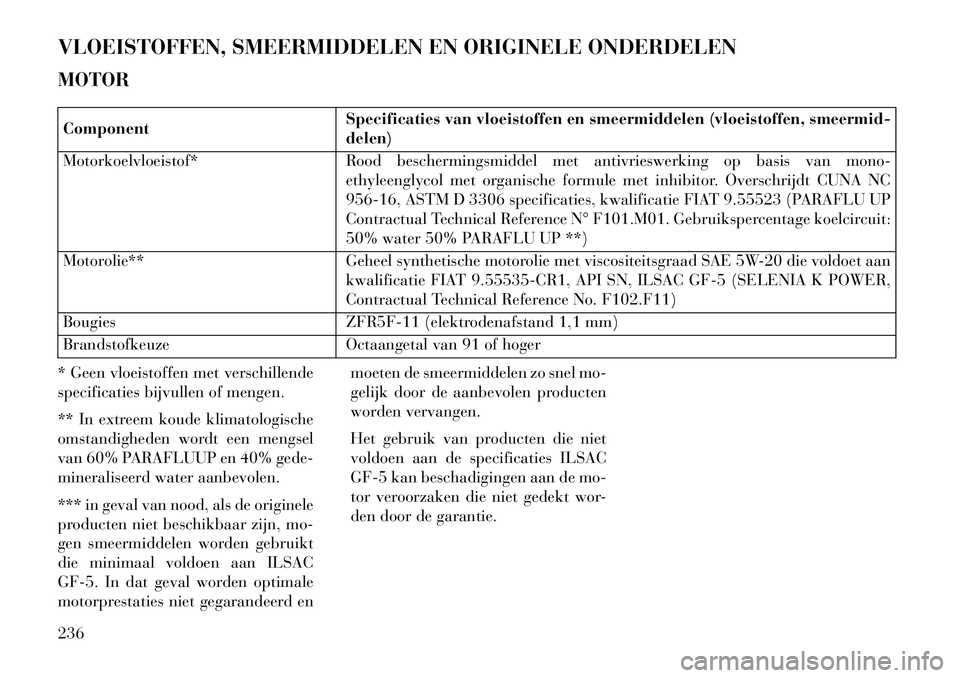

VLOEISTOFFEN, SMEERMIDDELEN EN ORIGINELE ONDERDELEN
MOTORComponentSpecificaties van vloeistoffen en smeermiddelen (vloeistoffen, smeermid-
delen)
Motorkoelvloeistof* Rood beschermingsmiddel met antivrieswerking op basis van mono-
ethyleenglycol met organische formule met inhibitor. Overschrijdt CUNA NC
956-16, ASTM D 3306 specificaties, kwalificatie FIAT 9.55523 (PARAFLU UP
Contractual Technical Reference N° F101.M01. Gebruikspercentage koelcircuit:
50% water 50% PARAFLU UP **)
Motorolie** Geheel synthetische motorolie met viscositeitsgraad SAE 5W-20 die voldoet aan
kwalificatie FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER,
Contractual Technical Reference No. F102.F11)
Bougies ZFR5F-11 (elektrodenafstand 1,1 mm)
Brandstofkeuze Octaangetal van 91 of hoger
* Geen vloeistoffen met verschillende
specificaties bijvullen of mengen.
** In extreem koude klimatologische
omstandigheden wordt een mengsel
van 60% PARAFLUUP en 40% gede-
mineraliseerd water aanbevolen.
*** in geval van nood, als de originele
producten niet beschikbaar zijn, mo-
gen smeermiddelen worden gebruikt
die minimaal voldoen aan ILSAC
GF-5. In dat geval worden optimale
motorprestaties niet gegarandeerd en moeten de smeermiddelen zo snel mo-
gelijk door de aanbevolen producten
worden vervangen.
Het gebruik van producten die niet
voldoen aan de specificaties ILSAC
GF-5 kan beschadigingen aan de mo-
tor veroorzaken die niet gedekt wor-
den door de garantie.
236

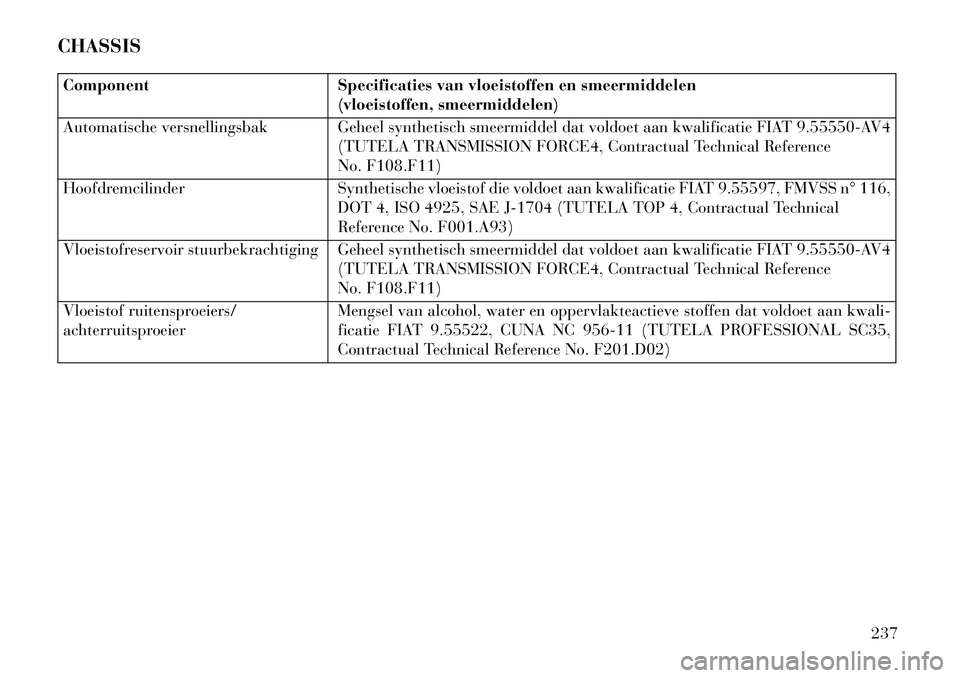

CHASSISComponentSpecificaties van vloeistoffen en smeermiddelen
(vloeistoffen, smeermiddelen)
Automatische versnellingsbak Geheel synthetisch smeermiddel dat voldoet aan kwalificatie FIAT 9.55550-AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference
No. F108.F11)
Hoofdremcilinder Synthetische vloeistof die voldoet aan kwalificatie FIAT 9.55597, FMVSS n° 116,
DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical
Reference No. F001.A93)
Vloeistofreservoir stuurbekrachtiging Geheel synthetisch smeermiddel dat voldoet aan kwalificatie FIAT 9.55550-AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference
No. F108.F11)
Vloeistof ruitensproeiers/
achterruitsproeier Mengsel van alcohol, water en oppervlakteactieve stoffen dat voldoet aan kwali-
ficatie FIAT 9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35,
Contractual Technical Reference No. F201.D02)
237

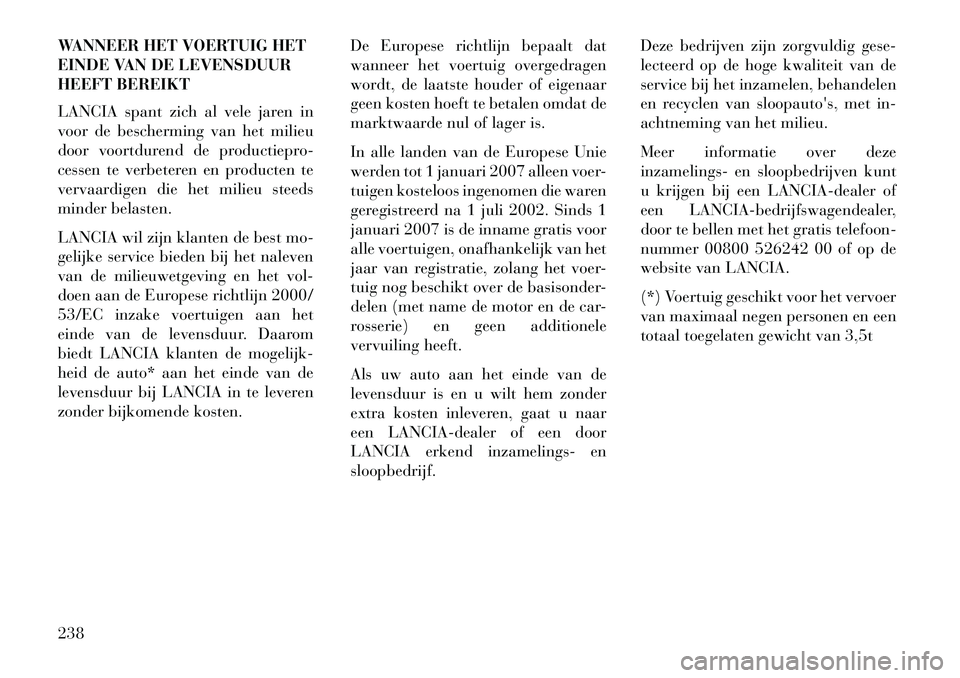

WANNEER HET VOERTUIG HET
EINDE VAN DE LEVENSDUUR
HEEFT BEREIKT
LANCIA spant zich al vele jaren in
voor de bescherming van het milieu
door voortdurend de productiepro-
cessen te verbeteren en producten te
vervaardigen die het milieu steeds
minder belasten.
LANCIA wil zijn klanten de best mo-
gelijke service bieden bij het naleven
van de milieuwetgeving en het vol-
doen aan de Europese richtlijn 2000/
53/EC inzake voertuigen aan het
einde van de levensduur. Daarom
biedt LANCIA klanten de mogelijk-
heid de auto* aan het einde van de
levensduur bij LANCIA in te leveren
zonder bijkomende kosten.De Europese richtlijn bepaalt dat
wanneer het voertuig overgedragen
wordt, de laatste houder of eigenaar
geen kosten hoeft te betalen omdat de
marktwaarde nul of lager is.
In alle landen van de Europese Unie
werden tot 1 januari 2007 alleen voer-
tuigen kosteloos ingenomen die waren
geregistreerd na 1 juli 2002. Sinds 1
januari 2007 is de inname gratis voor
alle voertuigen, onafhankelijk van het
jaar van registratie, zolang het voer-
tuig nog beschikt over de basisonder-
delen (met name de motor en de car-
rosserie) en geen additionele
vervuiling heeft.
Als uw auto aan het einde van de
levensduur is en u wilt hem zonder
extra kosten inleveren, gaat u naar
een LANCIA-dealer of een door
LANCIA erkend inzamelings- en
sloopbedrijf.Deze bedrijven zijn zorgvuldig gese-
lecteerd op de hoge kwaliteit van de
service bij het inzamelen, behandelen
en recyclen van
sloopauto's, met in-
achtneming van het milieu.
Meer informatie over deze
inzamelings- en sloopbedrijven kunt
u krijgen bij een LANCIA-dealer of
een LANCIA-bedrijfswagendealer,
door te bellen met het gratis telefoon-
nummer 00800 526242 00 of op de
website van LANCIA.
(*) Voertuig geschikt voor het vervoer
van maximaal negen personen en een
totaal toegelaten gewicht van 3,5t
238

239

240

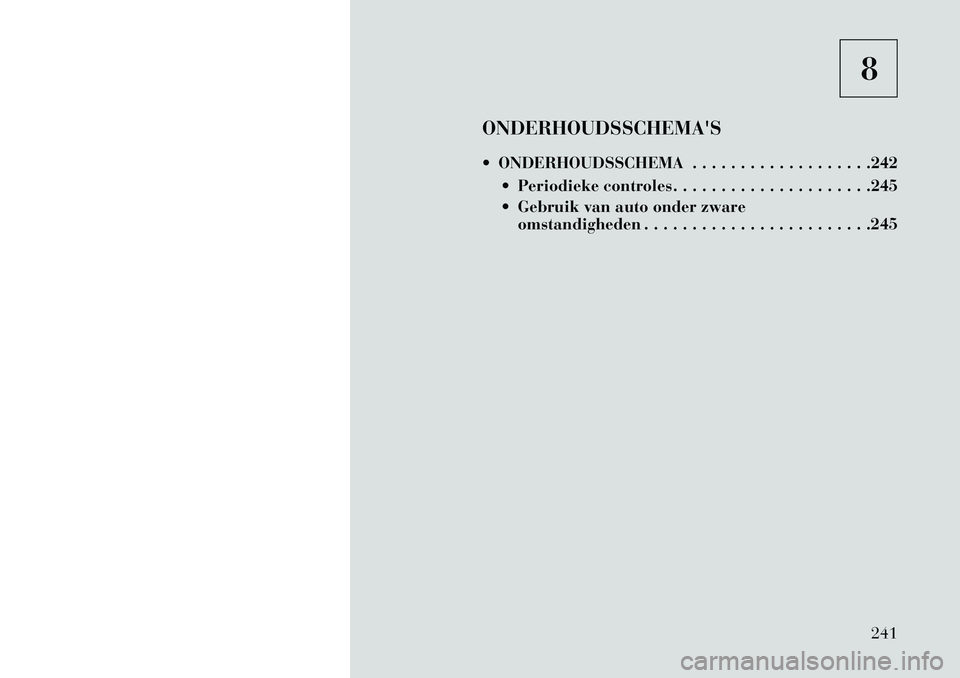

8
ONDERHOUDSSCHEMA'S
 ONDERHOUDSSCHEMA . . . . . . . . . . . . . . . . . . .242  Periodieke controles. . . . . . . . . . . . . . . . . . . . .245
 Gebruik van auto onder zwareomstandigheden . . . . . . . . . . . . . . . . . . . . . . . .245
241

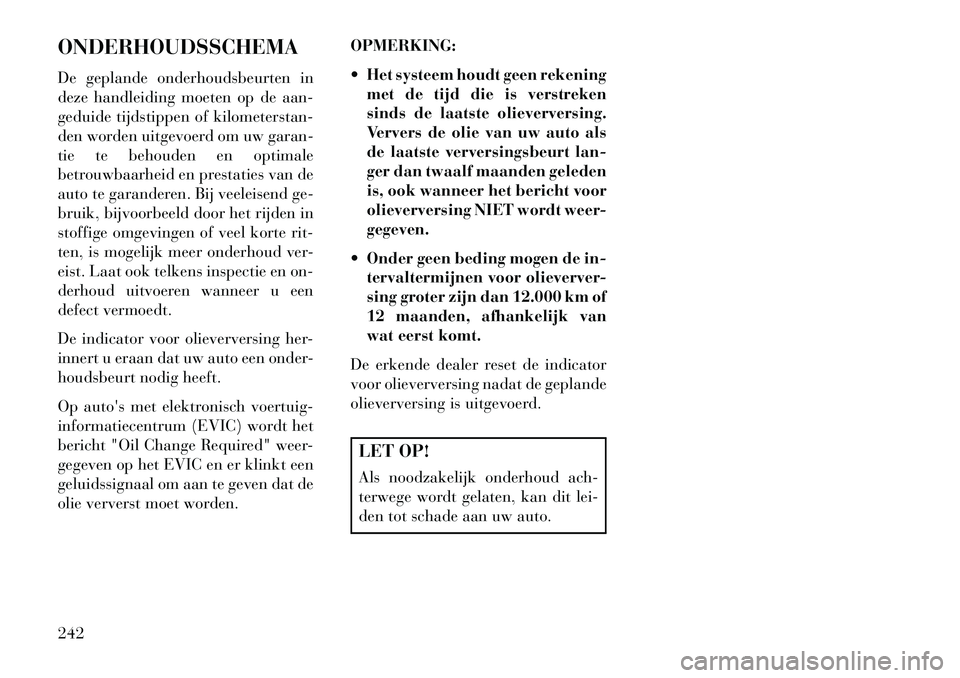

ONDERHOUDSSCHEMA
De geplande onderhoudsbeurten in
deze handleiding moeten op de aan-
geduide tijdstippen of kilometerstan-
den worden uitgevoerd om uw garan-
tie te behouden en optimale
betrouwbaarheid en prestaties van de
auto te garanderen. Bij veeleisend ge-
bruik, bijvoorbeeld door het rijden in
stoffige omgevingen of veel korte rit-
ten, is mogelijk meer onderhoud ver-
eist. Laat ook telkens inspectie en on-
derhoud uitvoeren wanneer u een
defect vermoedt.
De indicator voor olieverversing her-
innert u eraan dat uw auto een onder-
houdsbeurt nodig heeft.
Op auto's met elektronisch voertuig-
informatiecentrum (EVIC) wordt het
bericht "Oil Change Required" weer-
gegeven op het EVIC en er klinkt een
geluidssignaal om aan te geven dat de
olie ververst moet worden.OPMERKING:
 Het systeem houdt geen rekening
met de tijd die is verstreken
sinds de laatste olieverversing.
Ververs de olie van uw auto als
de laatste verversingsbeurt lan-
ger dan twaalf maanden geleden
is, ook wanneer het bericht voor
olieverversing NIET wordt weer-
gegeven.
 Onder geen beding mogen de in- tervaltermijnen voor olieverver-
sing groter zijn dan 12.000 km of
12 maanden, afhankelijk van
wat eerst komt.
De erkende dealer reset de indicator
voor olieverversing nadat de geplande
olieverversing is uitgevoerd.
LET OP!
Als noodzakelijk onderhoud ach-
terwege wordt gelaten, kan dit lei-
den tot schade aan uw auto.
242

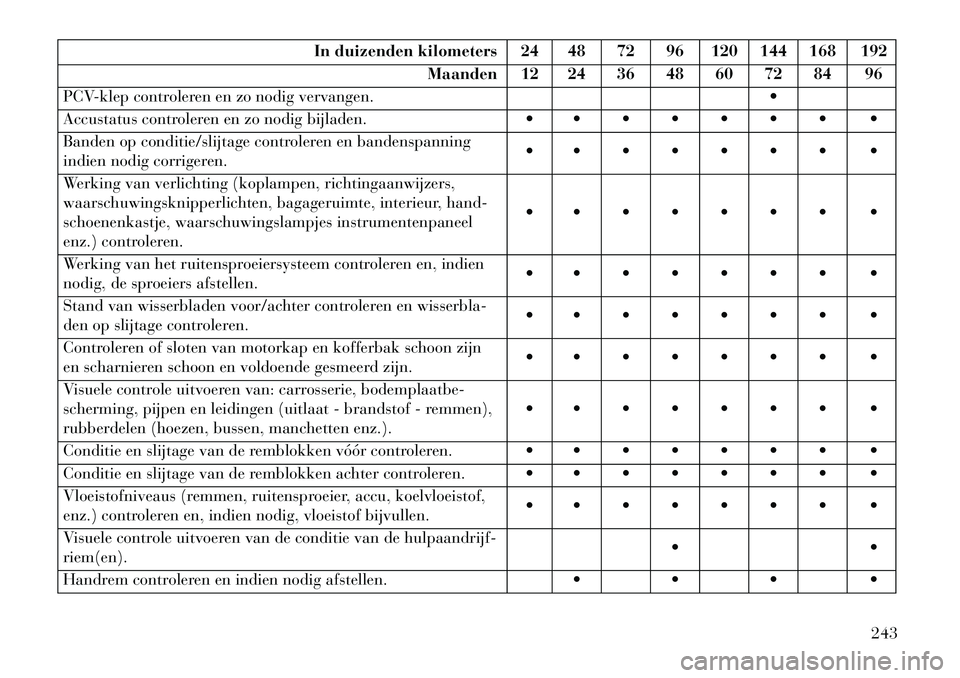

In duizenden kilometers 24 48 72 96 120 144 168 192Maanden 12 24 36 48 60 72 84 96
PCV-klep controleren en zo nodig vervangen.
Accustatus controleren en zo nodig bijladen.
Banden op conditie/slijtage controleren en bandenspanning
indien nodig corrigeren.
Werking van verlichting (koplampen, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur, hand-
schoenenkastje, waarschuwingslampjes instrumentenpaneel
enz.) controleren.
Werking van het ruitensproeiersysteem controleren en, indien
nodig, de sproeiers afstellen.
Stand van wisserbladen voor/achter controleren en wisserbla-
den op slijtage controleren.
Controleren of sloten van motorkap en kofferbak schoon zijn
en scharnieren schoon en voldoende gesmeerd zijn.
Visuele controle uitvoeren van: carrosserie, bodemplaatbe-
scherming, pijpen en leidingen (uitlaat - brandstof - remmen),
rubberdelen (hoezen, bussen, manchetten enz.).
Conditie en slijtage van de remblokken vóór controleren.
Conditie en slijtage van de remblokken achter controleren.
Vloeistofniveaus (remmen, ruitensproeier, accu, koelvloeistof,
enz.) controleren en, indien nodig, vloeistof bijvullen.
Visuele controle uitvoeren van de conditie van de hulpaandrijf-
riem(en).

Handrem controleren en indien nodig afstellen.
243

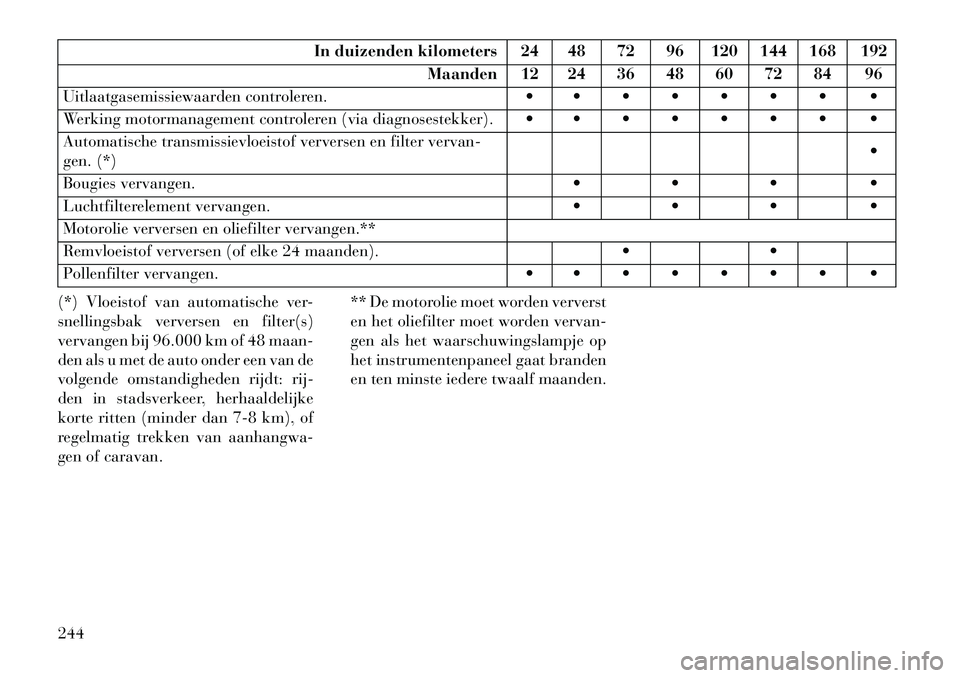

In duizenden kilometers 24 48 72 96 120 144 168 192Maanden 12 24 36 48 60 72 84 96
Uitlaatgasemissiewaarden controleren.
Werking motormanagement controleren (via diagnosestekker).
Automatische transmissievloeistof verversen en filter vervan-
gen. (*)
Bougies vervangen.
Luchtfilterelement vervangen.
Motorolie verversen en oliefilter vervangen.**
Remvloeistof verversen (of elke 24 maanden).
Pollenfilter vervangen.
(*) Vloeistof van automatische ver-
snellingsbak verversen en filter(s)
vervangen bij 96.000 km of 48 maan-
den als u met de auto onder een van de
volgende omstandigheden rijdt: rij-
den in stadsverkeer, herhaaldelijke
korte ritten (minder dan 7-8 km), of
regelmatig trekken van aanhangwa-
gen of caravan. ** De motorolie moet worden ververst
en het oliefilter moet worden vervan-
gen als het waarschuwingslampje op
het instrumentenpaneel gaat branden
en ten minste iedere twaalf maanden.
