59

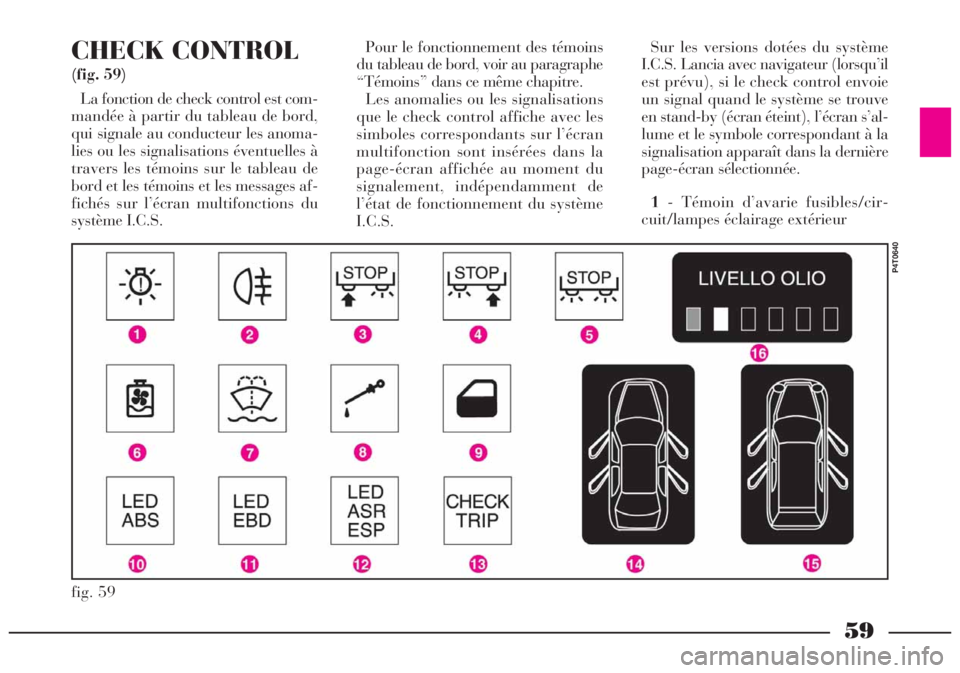

CHECK CONTROL
(fig. 59)
La fonction de check control est com-
mandée à partir du tableau de bord,
qui signale au conducteur les anoma-
lies ou les signalisations éventuelles à
travers les témoins sur le tableau de
bord et les témoins et les messages af-
fichés sur l’écran multifonctions du
système I.C.S.Pour le fonctionnement des témoins
du tableau de bord, voir au paragraphe
“Témoins” dans ce même chapitre.
Les anomalies ou les signalisations
que le check control affiche avec les
simboles correspondants sur l’écran
multifonction sont insérées dans la
page-écran affichée au moment du
signalement, indépendamment de
l’état de fonctionnement du système
I.C.S.Sur les versions dotées du système
I.C.S. Lancia avec navigateur (lorsqu’il
est prévu), si le check control envoie
un signal quand le système se trouve
en stand-by (écran éteint), l’écran s’al-
lume et le symbole correspondant à la
signalisation apparaît dans la dernière
page-écran sélectionnée.
1- Témoin d’avarie fusibles/cir-
cuit/lampes éclairage extérieur
fig. 59
P4T0640

79
Touche Fonction radio Fonction lecteur de cassettes Fonction changeur CD Fonction téléphone
Pression Pression entre Pression plus Pression Pression plus Pression Pression plus Pression Pression plus
courte 2 et 4 secondes de 4 secondes courte de 2 secondes courte de 2 secondes courte de 2 secondes
q
r
s
t
u
v
w
(■) Mémorisation des fréquences mémorisées sur les touches 1÷6 (◆) Mémorisation du type de programme PTY (M) Etat des fonctions CD actives
AM: Recherche
automatique
FM: LEARN
SCAN FM
SEARCH
PTY: Sélection
type
programme
suivant
AM: Recherche
automatique
FM: LEARN
SCAN FM
SEARCH
PTY: Sélection
type pro-
gramme
précédent
Sélection
STEREO/MONO
Sélection
sensibilité
réception
maximum
Page écran
fonctions radio
sélectionnées
Réglage
luminosité
écran
Ouverture
trappe Ejection
cassetteAM: Recherche
manuelle
FM: Sélection
entre IS SCAN
et RDS
SEARCH
PTY: Sélection
automatique
programmes
du type PTY
choisi
AM: Recherche
manuelle
FM: Sélection
entre IS SCAN
et RDS
SEARCH
PTY: Sélection
automatique
programmes
du type PTY
choisi
Réglage
luminosité
écranFM: Recherche
manuelle
FM: Recherche
manuelle
Réglage
luminosité
écranAvance rapide
Si MSS actif: saut
de morceau/
recherche morceau
suivant
Rebobinage rapide
Si MSS actif: saut
de morceau/
recherche début
morceau
Sélection Dolby B
ON/OFF
Réglage
luminosité
écran
Ouverture
trappe Ejection
cassetteRéglage
luminosité
écranChoix morceau
suivant
Choix morceau
précédent
Réglage
luminosité
écran
Ouverture
trappe Ejection
cassetteAvance rapide
Retour
rapide
Réglage
luminosité
écranRetour rapide
Réglage
luminosité
écran
Ouverture
trappe Ejection
cassetteRéglage
luminosité
écran ©
ß
DOLBY
MONO
DX
HELP
RADIO
LIGHT
˚

155

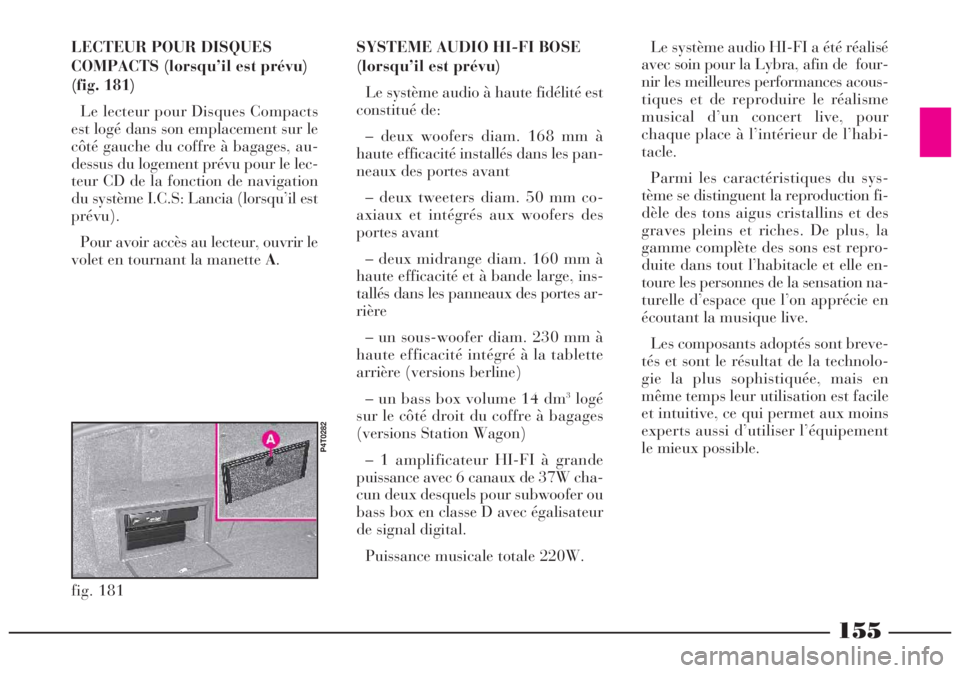

LECTEUR POUR DISQUES
COMPACTS (lorsqu’il est prévu)
(fig. 181)
Le lecteur pour Disques Compacts
est logé dans son emplacement sur le
côté gauche du coffre à bagages, au-
dessus du logement prévu pour le lec-
teur CD de la fonction de navigation
du système I.C.S: Lancia (lorsqu’il est
prévu).
Pour avoir accès au lecteur, ouvrir le
volet en tournant la manette A.SYSTEME AUDIO HI-FI BOSE
(lorsqu’il est prévu)
Le système audio à haute fidélité est
constitué de:
– deux woofers diam. 168 mm à
haute efficacité installés dans les pan-
neaux des portes avant
– deux tweeters diam. 50 mm co-
axiaux et intégrés aux woofers des
portes avant
– deux midrange diam. 160 mm à
haute efficacité et à bande large, ins-
tallés dans les panneaux des portes ar-
rière
– un sous-woofer diam. 230 mm à
haute efficacité intégré à la tablette
arrière (versions berline)
– un bass box volume 14 dm
3logé
sur le côté droit du coffre à bagages
(versions Station Wagon)
– 1 amplificateur HI-FI à grande
puissance avec 6 canaux de 37W cha-
cun deux desquels pour subwoofer ou
bass box en classe D avec égalisateur
de signal digital.
Puissance musicale totale 220W.
fig. 181
P4T0282
Le système audio HI-FI a été réalisé
avec soin pour la Lybra, afin de four-
nir les meilleures performances acous-
tiques et de reproduire le réalisme
musical d’un concert live, pour
chaque place à l’intérieur de l’habi-
tacle.
Parmi les caractéristiques du sys-
tème se distinguent la reproduction fi-
dèle des tons aigus cristallins et des
graves pleins et riches. De plus, la
gamme complète des sons est repro-
duite dans tout l’habitacle et elle en-
toure les personnes de la sensation na-
turelle d’espace que l’on apprécie en
écoutant la musique live.
Les composants adoptés sont breve-
tés et sont le résultat de la technolo-
gie la plus sophistiquée, mais en
même temps leur utilisation est facile
et intuitive, ce qui permet aux moins
experts aussi d’utiliser l’équipement
le mieux possible.

203

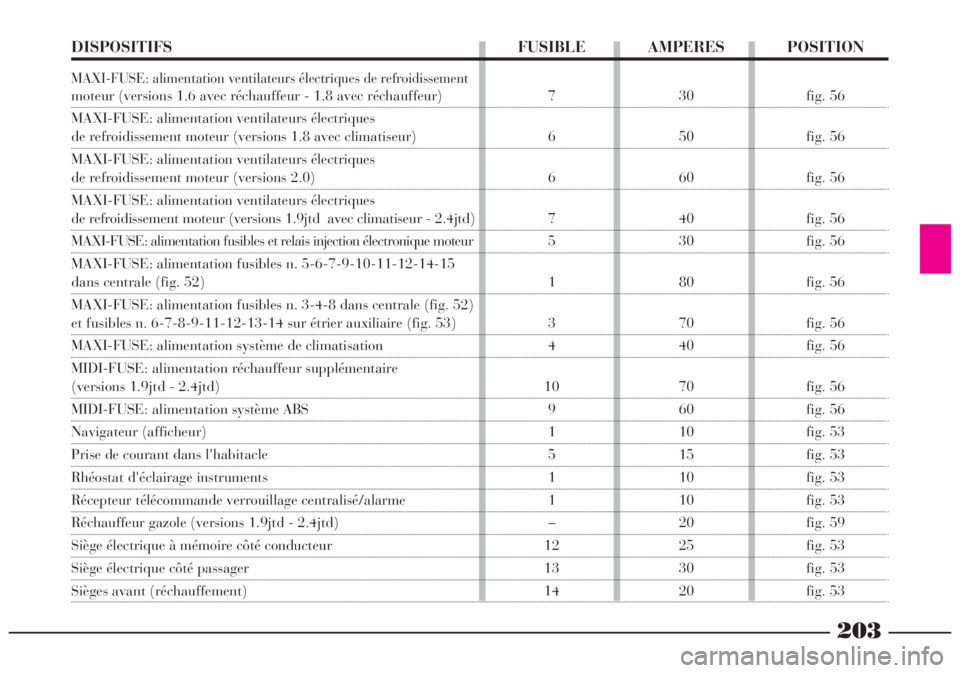

DISPOSITIFS FUSIBLE AMPERES POSITION
MAXI-FUSE: alimentation ventilateurs électriques de refroidissement
moteur (versions 1.6 avec réchauffeur - 1.8 avec réchauffeur) 7 30 fig. 56
MAXI-FUSE: alimentation ventilateurs électriques
de refroidissement moteur (versions 1.8 avec climatiseur) 6 50 fig. 56
MAXI-FUSE: alimentation ventilateurs électriques
de refroidissement moteur (versions 2.0) 6 60 fig. 56
MAXI-FUSE: alimentation ventilateurs électriques
de refroidissement moteur (versions 1.9jtd avec climatiseur - 2.4jtd) 7 40 fig. 56
MAXI-FUSE: alimentation fusibles et relais injection électronique moteur 5 30 fig. 56
MAXI-FUSE: alimentation fusibles n. 5-6-7-9-10-11-12-14-15
dans centrale (fig. 52) 1 80 fig. 56
MAXI-FUSE: alimentation fusibles n. 3-4-8 dans centrale (fig. 52)
et fusibles n. 6-7-8-9-11-12-13-14 sur étrier auxiliaire (fig. 53) 3 70 fig. 56
MAXI-FUSE: alimentation système de climatisation 4 40 fig. 56
MIDI-FUSE: alimentation réchauffeur supplémentaire
(versions 1.9jtd - 2.4jtd) 10 70 fig. 56
MIDI-FUSE: alimentation système ABS 9 60 fig. 56
Navigateur (afficheur) 1 10 fig. 53
Prise de courant dans l'habitacle 5 15 fig. 53
Rhéostat d'éclairage instruments 1 10 fig. 53
Récepteur télécommande verrouillage centralisé/alarme 1 10 fig. 53
Réchauffeur gazole (versions 1.9jtd - 2.4jtd) – 20 fig. 59
Siège électrique à mémoire côté conducteur 12 25 fig. 53
Siège électrique côté passager 13 30 fig. 53
Sièges avant (réchauffement) 14 20 fig. 53

237

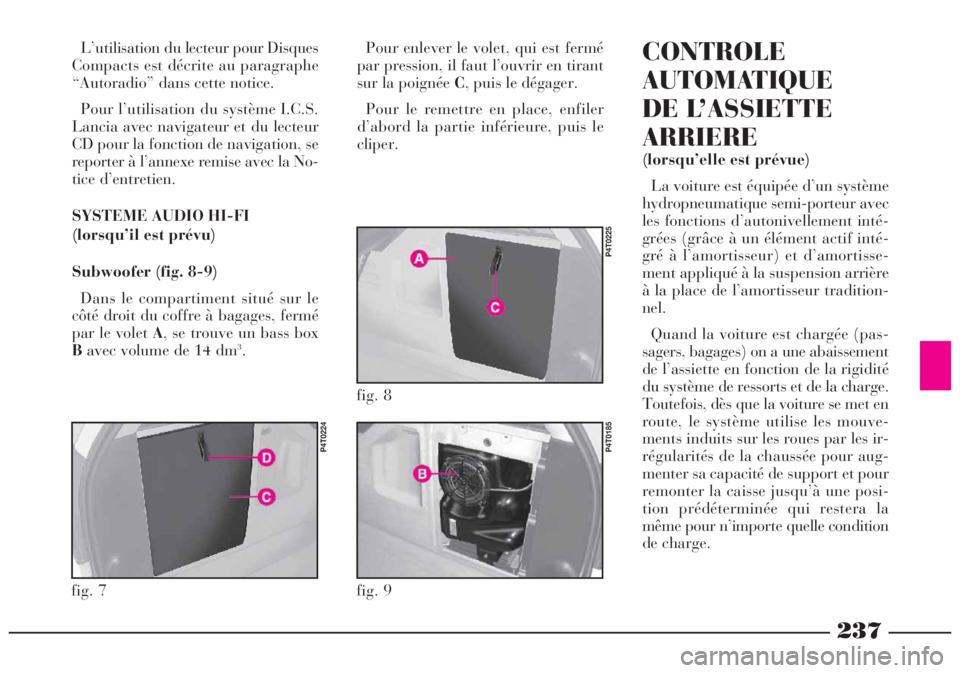

L’utilisation du lecteur pour Disques
Compacts est décrite au paragraphe
“Autoradio” dans cette notice.
Pour l’utilisation du système I.C.S.
Lancia avec navigateur et du lecteur
CD pour la fonction de navigation, se
reporter à l’annexe remise avec la No-
tice d’entretien.
SYSTEME AUDIO HI-FI
(lorsqu’il est prévu)
Subwoofer (fig. 8-9)
Dans le compartiment situé sur le
côté droit du coffre à bagages, fermé
par le volet A, se trouve un bass box
Bavec volume de 14 dm
3.Pour enlever le volet, qui est fermé
par pression, il faut l’ouvrir en tirant
sur la poignée C, puis le dégager.
Pour le remettre en place, enfiler
d’abord la partie inférieure, puis le
cliper.
CONTROLE
AUTOMATIQUE
DE L’ASSIETTE
ARRIERE
(lorsqu’elle est prévue)
La voiture est équipée d’un système
hydropneumatique semi-porteur avec
les fonctions d’autonivellement inté-
grées (grâce à un élément actif inté-
gré à l’amortisseur) et d’amortisse-
ment appliqué à la suspension arrière
à la place de l’amortisseur tradition-
nel.
Quand la voiture est chargée (pas-
sagers, bagages) on a une abaissement
de l’assiette en fonction de la rigidité
du système de ressorts et de la charge.
Toutefois, dès que la voiture se met en
route, le système utilise les mouve-
ments induits sur les roues par les ir-
régularités de la chaussée pour aug-
menter sa capacité de support et pour
remonter la caisse jusqu’à une posi-
tion prédéterminée qui restera la
même pour n’importe quelle condition
de charge.
fig. 7
P4T0224
fig. 8
P4T0225
fig. 9
P4T0185
