Uitvoeringen met lichtmetalen
velgen
❒Zorg ervoor dat de boutgaten en
alle contactvlakken schoon zijn;
❒monteer het normale wiel door het
op de centreerpennen te plaatsen,
monteer de wielbouten en draai ze
vast met de bijgeleverde sleutel;
❒laat de auto zakken en verwijder
de krik;
❒draai met de bijgeleverde sleutel
de wielbouten definitief vast in de
volgorde die hiervoor is aangege-
ven voor het noodreservewiel (zie
fig. 15);
❒monteer het geklemde wieldeksel.Ter afsluiting
❒plaats het reservewiel in de daar-
voor bestemde ruimte in de baga-
geruimte;
❒druk de half geopende krik stevig
in de houder om rammelen tijdens
het rijden te voorkomen;
❒berg het gebruikte gereedschap op
in de gereedschaphouder;
❒plaats de gereedschaphouder in
het reservewiel en draai de blok-
keerschroef vast;
❒plaats de afdekplaat op de juiste
wijze terug in de bagageruimte.GLOEILAMP
VERVANGEN
ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, contro-
leer dan eerst of de zekering niet
doorgebrand is, voordat u de lamp
vervangt: zie voor de plaats van de
zekeringen de paragraaf „Zekerin-
gen vervangen” in dit hoofdstuk;
❒controleer voordat u een lamp
vervangt of de contacten niet zijn
geoxideerd;
❒vervang een defecte lamp door een
exemplaar van hetzelfde type en
vermogen;
❒als u een gloeilamp in de koplamp
hebt vervangen, controleer dan om
veiligheidsredenen altijd of de af-
stelling nog goed is.
Halogeenlampen mag u uit-
sluitend aanraken op het
metalen gedeelte. Als u de
bol met uw vingers aan-
raakt, zal de lichtopbrengst van de
lamp teruglopen en kan ook de le-
vensduur beperkt worden. Als u de
bol per ongeluk toch hebt aange-
raakt, moet u de bol schoonwrijven
met een doekje met alcohol en daarna
laten drogen.

148
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
Modificaties of reparaties
aan de elektrische instal-
latie die niet correct worden uitge-
voerd en waarbij geen rekening
wordt gehouden met de technische
specificaties van het systeem, kun-
nen storingen in de werking en
zelfs brand veroorzaken.
ATTENTIE
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters wegschieten.
ATTENTIE
TYPEN GLOEILAMPEN fig. 16
Op de auto zijn verschillende typen
gloeilampen gemonteerd:
A
Glasfittinglampen: deze zijnvoorzien van een klemfitting.
Verwijder de lamp door de lamp
uit de houder te trekken.
B Lampen met bajonetfitting: ver-
wijder de lamp uit de houder
door hem iets in te drukken en
linksom te draaien.
C Buislampen: verwijder de lamp
door hem uit de veercontacten
los te maken.
D-E Halogeenlampen: verwijder de
lamp door de borgveer los te ha-
ken uit de zitting.
L0D0178mfig. 16
De achterlichten en rem-
lichten zijn voorzien van
LEDs; wendt u bij een storing tot
het Lancia Servicenetwerk.
ATTENTIE
BELANGRIJK Bij lage buitentempe-
raturen of hoge luchtvochtigheid of na
een hevige regenbui of na het wassen
kunnen de koplampunits of de ach-
terlichtunits beslagen zijn en/of kun-
nen er in de units condensdruppels
ontstaan. Dit is een natuurlijk ver-
schijnsel als gevolg van het verschil in
temperatuur en vochtigheidsgraad
voor en achter het lampenglas. Het
duidt niet op een defect en heeft geen
invloed op de normale werking van de
verlichtingsunits. De wasem verdwijnt
snel vanaf het midden van de verlich-
tingsunit geleidelijk naar de randen,
als de verlichting wordt ingeschakeld.

149
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
Lampen Figuur Type Vermogen
GrootlichtEH3 55 W
DimlichtDH7LL 55 W
Buitenverlichting voor AW5WLL 5 W
Mistlampen voor (voor bepaalde uitvoeringen/markten)EH1 55 W
Richtingaanwijzers voor (oranje)BPY21W 21 W
Richtingaanwijzers op flanken AWY5W 5 W
Richtingaanwijzers achter BPY21W 21 W
AchteruitrijlichtenBP21W 21 W
MistachterlichtenBP21W 21 W
KentekenplaatverlichtingCC5W 5 W
Plafondverlichting voorAW5W 10 W
Plafondverlichting achterAW5W 10 W
Plafondlampjes achter (uitvoering met opendak)AW5W 5 W
BagageruimteverlichtingAW5W 5 W

150
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
GLOEILAMP BUI -
TENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bij -
behorende vermogen de paragraaf
„Gloeilamp vervangen”.
KOPLAMPUNITS
In de koplampunits zijn de gloeilam-
pen voor de buitenverlichting, het
dimlicht, het grootlicht en de rich-
tingaanwijzer opgenomen.
Voor het vervangen van de gloeilam-
pen van de buitenverlichting, het
dimlicht en het grootlicht, moet u de

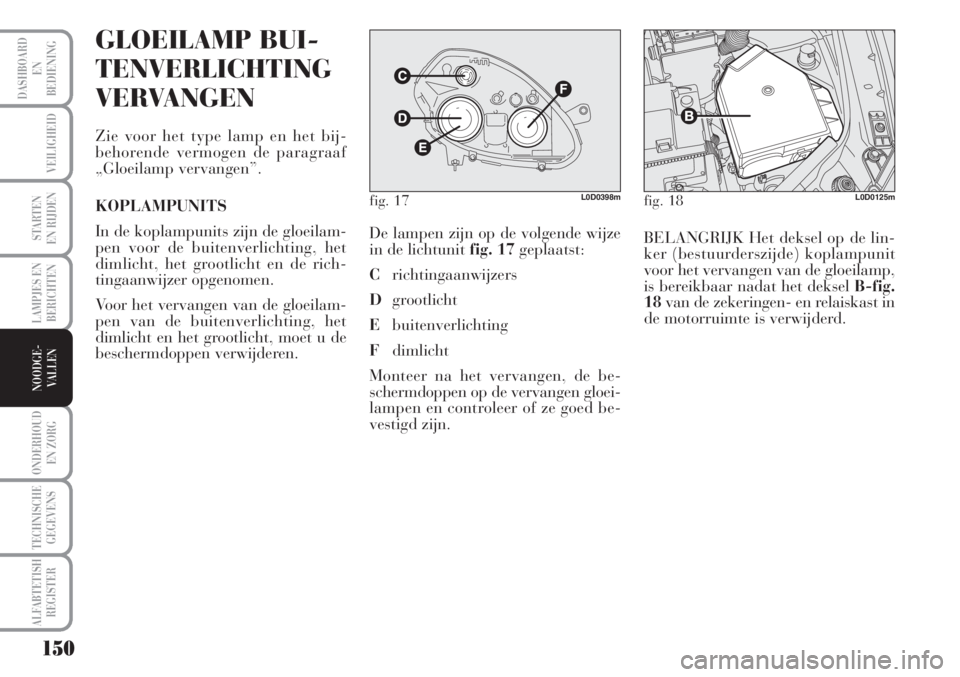

beschermdoppen verwijderen.De lampen zijn op de volgende wijze
in de lichtunit fig. 17geplaatst:
Crichtingaanwijzers
Dgrootlicht
Ebuitenverlichting
Fdimlicht
Monteer na het vervangen, de be-
schermdoppen op de vervangen gloei-
lampen en controleer of ze goed be-
vestigd zijn.BELANGRIJK Het deksel op de lin-
ker (bestuurderszijde) koplampunit
voor het vervangen van de gloeilamp,
is bereikbaar nadat het deksel B-fig.
18van de zekeringen- en relaiskast in
de motorruimte is verwijderd.
fig. 17L0D0398mfig. 18L0D0125m

151
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

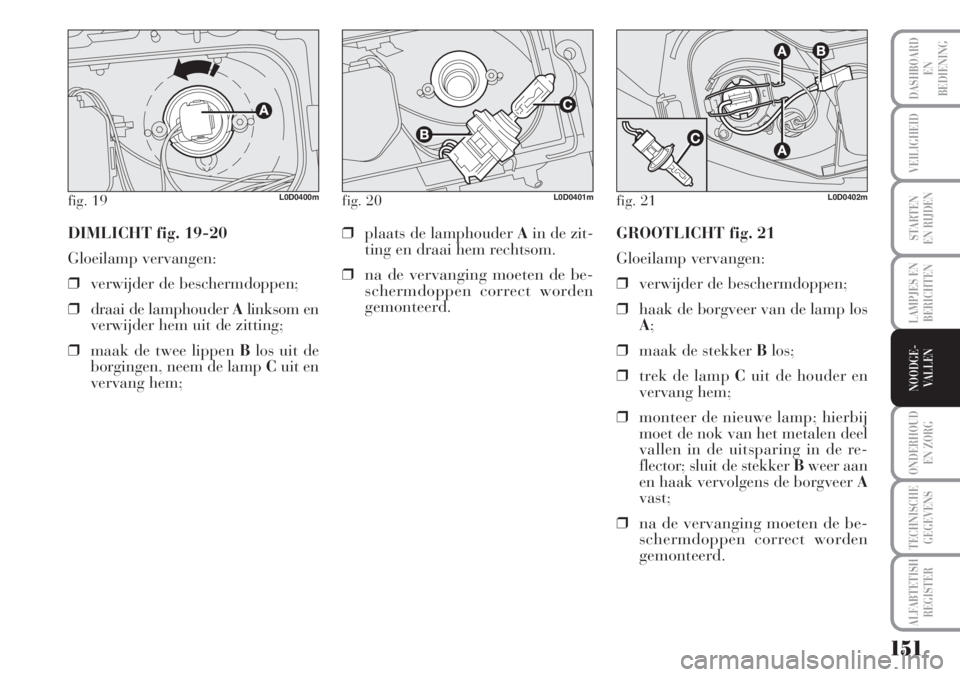

DIMLICHT fig. 19-20
Gloeilamp vervangen:
❒verwijder de beschermdoppen;
❒draai de lamphouder Alinksom en
verwijder hem uit de zitting;
❒maak de twee lippen Blos uit de
borgingen, neem de lamp Cuit en
vervang hem;❒plaats de lamphouder Ain de zit-
ting en draai hem rechtsom.
❒
na de vervanging moeten de be-
schermdoppen correct worden
gemonteerd.
GROOTLICHT fig. 21
Gloeilamp vervangen:
❒verwijder de beschermdoppen;
❒haak de borgveer van de lamp los
A;
❒maak de stekker Blos;
❒trek de lamp Cuit de houder en
vervang hem;
❒monteer de nieuwe lamp; hierbij
moet de nok van het metalen deel
vallen in de uitsparing in de re-
flector; sluit de stekker Bweer aan
en haak vervolgens de borgveer A
vast;
❒
na de vervanging moeten de be-
schermdoppen correct worden
gemonteerd.
fig. 20L0D0401mfig. 21L0D0402mfig. 19L0D0400m

152
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
fig. 22L0C0403m

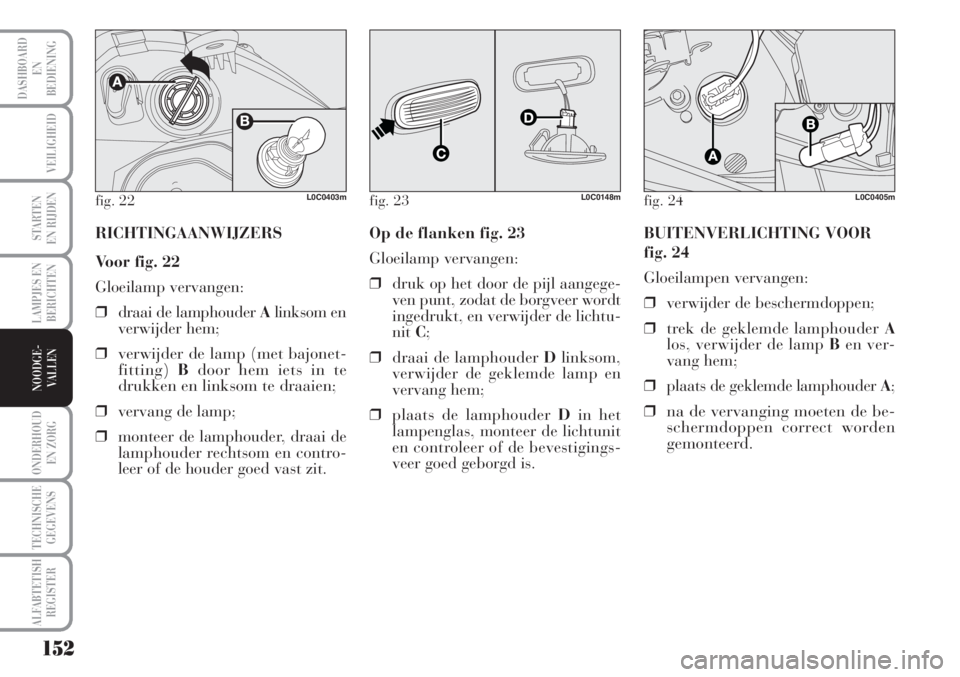

RICHTINGAANWIJZERS
Voor fig. 22
Gloeilamp vervangen:
❒draai de lamphouder Alinksom en
verwijder hem;
❒
verwijder de lamp (met bajonet-
fitting)Bdoor hem iets in te
drukken en linksom te draaien;
❒vervang de lamp;
❒monteer de lamphouder, draai de
lamphouder rechtsom en contro-
leer of de houder goed vast zit.Op de flanken fig. 23
Gloeilamp vervangen:
❒druk op het door de pijl aangege-
ven punt, zodat de borgveer wordt
ingedrukt, en verwijder de lichtu-
nitC;
❒draai de lamphouder Dlinksom,
verwijder de geklemde lamp en
vervang hem;
❒plaats de lamphouder Din het
lampenglas, monteer de lichtunit
en controleer of de bevestigings-
veer goed geborgd is.BUITENVERLICHTING VOOR
fig. 24
Gloeilampen vervangen:
❒verwijder de beschermdoppen;
❒trek de geklemde lamphouder A
los, verwijder de lamp Ben ver-
vang hem;
❒plaats de geklemde lamphouder A;
❒na de vervanging moeten de be-
schermdoppen correct worden
gemonteerd.
fig. 23L0C0148mfig. 24L0C0405m

153
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

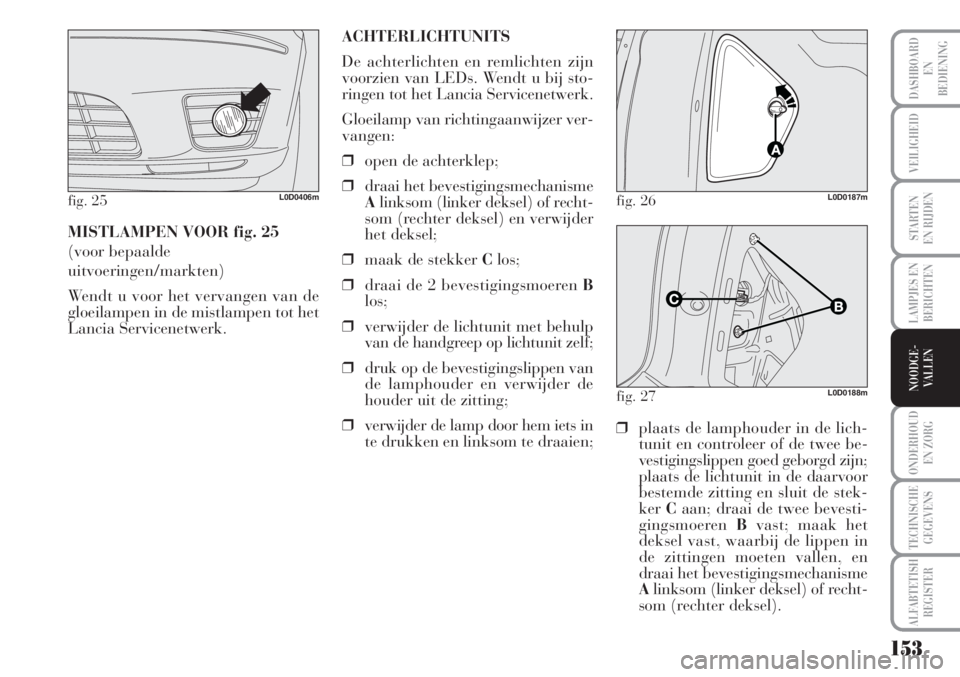

MISTLAMPEN VOOR fig. 25
(voor bepaalde
uitvoeringen/markten)
Wendt u voor het vervangen van de
gloeilampen in de mistlampen tot het
Lancia Servicenetwerk.
fig. 25L0D0406m
ACHTERLICHTUNITS
De achterlichten en remlichten zijn
voorzien van LEDs. Wendt u bij sto-
ringen tot het Lancia Servicenetwerk.
Gloeilamp van richtingaanwijzer ver-
vangen:
❒open de achterklep;
❒draai het bevestigingsmechanisme
Alinksom (linker deksel) of recht-
som (rechter deksel) en verwijder
het deksel;
❒maak de stekker Clos;
❒draai de 2 bevestigingsmoeren B
los;
❒verwijder de lichtunit met behulp
van de handgreep op lichtunit zelf;
❒druk op de bevestigingslippen van
de lamphouder en verwijder de
houder uit de zitting;
❒verwijder de lamp door hem iets in
te drukken en linksom te draaien;❒plaats de lamphouder in de lich-
tunit en controleer of de twee be-
vestigingslippen goed geborgd zijn;
plaats de lichtunit in de daarvoor
bestemde zitting en sluit de stek-
kerCaan; draai de twee bevesti-
gingsmoeren Bvast; maak het
deksel vast, waarbij de lippen in
de zittingen moeten vallen, en
draai het bevestigingsmechanisme
Alinksom (linker deksel) of recht-
som (rechter deksel).
fig. 26L0D0187m
fig. 27L0D0188m

154
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

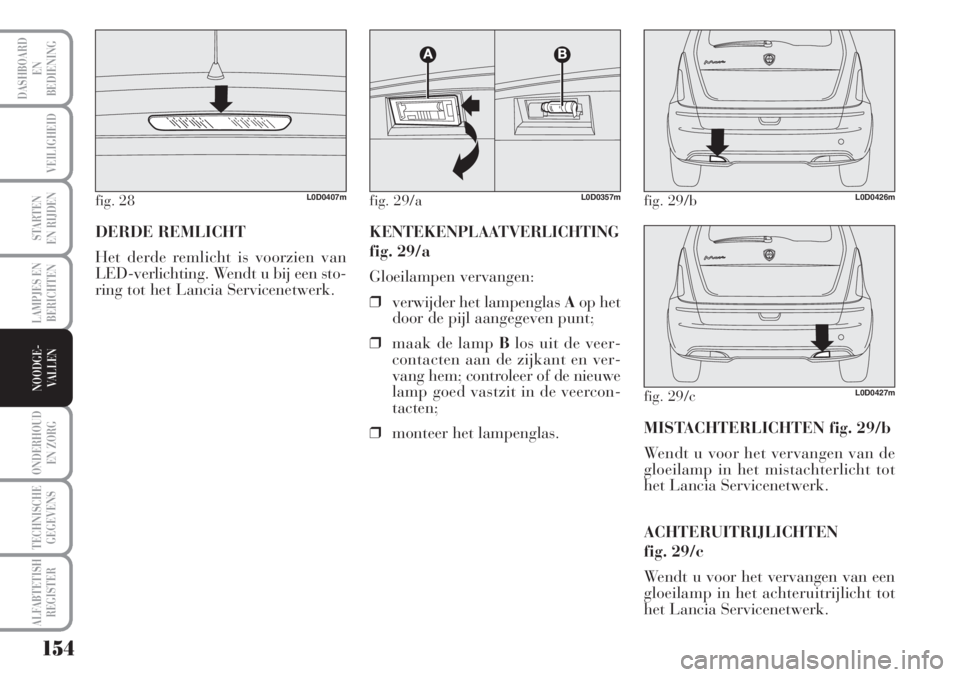

DERDE REMLICHT
Het derde remlicht is voorzien van
LED-verlichting. Wendt u bij een sto-
ring tot het Lancia Servicenetwerk.
fig. 28L0D0407m
KENTEKENPLAATVERLICHTING
fig. 29/a
Gloeilampen vervangen:
❒verwijder het lampenglas Aop het
door de pijl aangegeven punt;
❒maak de lamp Blos uit de veer-
contacten aan de zijkant en ver-
vang hem; controleer of de nieuwe
lamp goed vastzit in de veercon-
tacten;
❒monteer het lampenglas.
fig. 29/aL0D0357mfig. 29/bL0D0426m
fig. 29/cL0D0427m
MISTACHTERLICHTEN fig. 29/b
Wendt u voor het vervangen van de
gloeilamp in het mistachterlicht tot
het Lancia Servicenetwerk.
ACHTERUITRIJLICHTEN
fig. 29/c
Wendt u voor het vervangen van een
gloeilamp in het achteruitrijlicht tot
het Lancia Servicenetwerk.

155
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
fig. 30L0D0193m
fig. 31L0D0194m

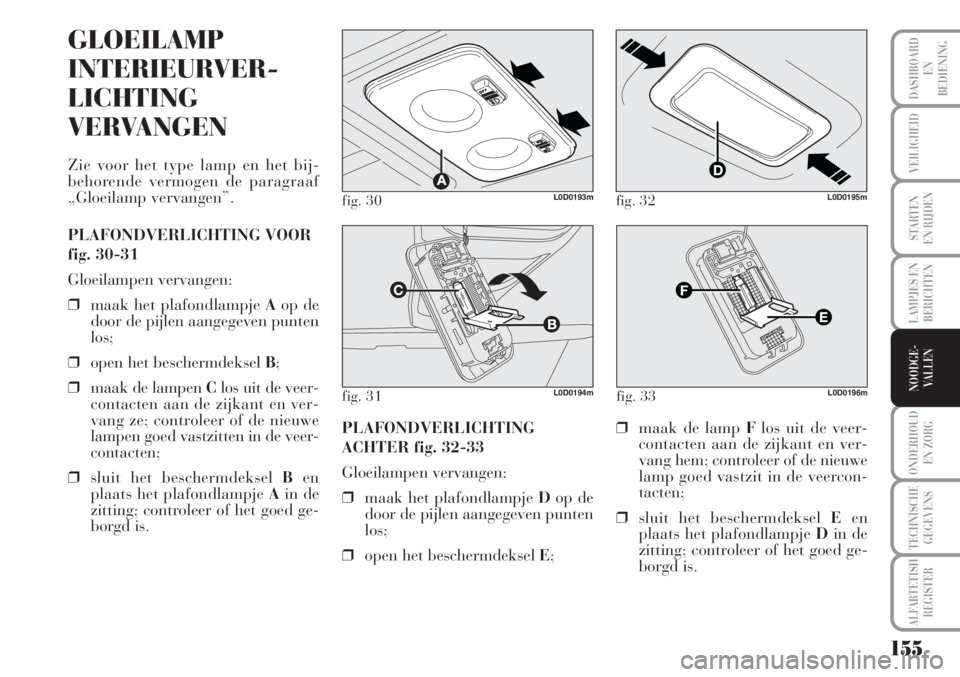

GLOEILAMP
INTERIEURVER -
LICHTING
VERVANGEN
Zie voor het type lamp en het bij -
behorende vermogen de paragraaf
„Gloeilamp vervangen”.
PLAFONDVERLICHTING VOOR
fig. 30-31
Gloeilampen vervangen:
❒maak het plafondlampje Aop de
door de pijlen aangegeven punten
los;
❒open het beschermdeksel B;
❒maak de lampen Clos uit de veer-
contacten aan de zijkant en ver-
vang ze; controleer of de nieuwe
lampen goed vastzitten in de veer-
contacten;
❒sluit het beschermdeksel Ben
plaats het plafondlampje Ain de
zitting; controleer of het goed ge-
borgd is.PLAFONDVERLICHTING
ACHTER fig. 32-33
Gloeilampen vervangen:
❒maak het plafondlampje Dop de
door de pijlen aangegeven punten
los;
❒open het beschermdeksel E;
fig. 32L0D0195m
❒maak de lamp Flos uit de veer-
contacten aan de zijkant en ver-
vang hem; controleer of de nieuwe
lamp goed vastzit in de veercon-
tacten;
❒sluit het beschermdeksel Een
plaats het plafondlampje Din de
zitting; controleer of het goed ge-
borgd is.
fig. 33L0D0196m

156
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
BAGAGERUIMTEVERLICHTING
fig. 34
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit Aop het door de
pijl aangegeven punt los.
❒open het beschermdeksel Ben ver-
vang de geklemde lamp;
❒sluit het beschermdeksel Bop het
lampenglas;
❒monteer het plafondlampje Adoor
het eerst aan een zijde in de juiste
stand te plaatsen en vervolgens de
andere zijde aan te drukken, tot-
dat de borging inklikt.
fig. 34L0D0197m
ZEKERINGEN
VERVANGEN
ALGEMENE AANWIJZINGEN
fig. 35
Het elektrische systeem wordt door
zekeringen beveiligd: de zekering
brandt door bij een storing of bij on-
eigenlijk gebruik van het systeem.
Als een elektrisch onderdeel niet
werkt, controleer dan eerst of de ze-
kering niet is doorgebrand: de ver-
bindingsstripAmag niet onderbroken
zijn. Is dit wel het geval, dan moet
u de zekering vervangen door een
exemplaar met dezelfde stroomsterkte
(zelfde kleur).
B: zekering in goede staat
C: zekering met doorgebrande strip.
Gebruik het tangetje Dvoor het ver-
vangen van de zekeringen. Dit tange-
tje is vastgehaakt in de zekeringenkast
op het dashboard.
fig. 35L0D0198m
Als de zekering opnieuw
doorbrandt, wendt u dan
tot het Lancia Servicenetwerk.
ATTENTIE
Vervang een zekering nooit
door een zekering met een ho-
gere stroomsterkte (ampère);
BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE, MIDI-FUSE,MAXI-FUSE) doorbrandt, wendt
u dan tot het Lancia Servicenetwerk.
ATTENTIE
Als een zekering van de
veiligheidssystemen (air-
bagsysteem, remsysteem), de aan-
drijving van de auto (motorma-
nagementsysteem, regelsysteem
van de versnellingsbak) of de
stuurinrichting doorbrandt: wendt
u tot het Lancia Servicenetwerk.
ATTENTIE
