zapalování Lancia Musa 2010 Návod k použití a údržbě (in Czech)
[x] Cancel search | Manufacturer: LANCIA, Model Year: 2010, Model line: Musa, Model: Lancia Musa 2010Pages: 218, velikost PDF: 3.86 MB
Page 6 of 218
ČTĚTE V KAŽDÉM PŘÍPADĚ!
ČERPÁNÍ PALIVA
Benzínové motory:Do vozidla čerpejte jedině bezolovnatý benzín s oktanovým číslem (RON) nejméně 95.
Motory Multijet:Do vozidla čerpejte výhradně motorovou naftu podle evropské normy EN590.
Používáním jiných produktů nebo směsí se může nenapravitelně poškodit motor a způsobenými škodami může po-
zbýt platnost záruka.
NASTARTOVÁNÍ MOTORU
Benzínové motory:Zkontrolujte, zda je parkovací brzda zabrzděná, řadicí páku dejte do neutrálu, sešlápněte na do-
raz spojkový pedál a bez sešlápnutí pedálu akcelerace otočte klíčkem ve spínací skříňce zapalování na AV V; jakmile
motor naskočí, uvolněte klíček.
Motory Multijet:Otočte klíček ve spínací skříňce zapalování na MARa počkejte, až zhasnou kontrolky Ya m;
přetočte klíček zapalování na AV Va uvolněte jej, jakmile motor naskočí.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH LÁTEK
Provozem motoru se katalyzátor zahřívá na velmi vysoké teploty. Proto neparkujte s vozidlem na trávě, suchém listí,
jehličí nebo jiném hořlavém materiálu. Nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovliv-
ňující emise.
K
Page 8 of 218
7
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČEPALUBNÍ DESKA .................................................... 8
PŘÍSTROJOVÁ DESKA .......................................... 10
SYMBOLY ................................................................. 11
SYSTÉM LANCIA CODE ...................................... 11
SADA KLÍČKU A ZAMYKÁNÍ DVEŘÍ ............... 13
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ ..................... 20
PALUBNÍ PŘÍSTROJE ............................................ 21
MULTIF UNKČNÍ DISPLEJ
(NA DVOUŘÁDKOVÉ DESCE MODALE) ........ 22
MULTIF UNKČNÍ DISPLEJ
(NA TŘÍŘÁDKOVÉ DESCE COMFORT) ........... 25
NASTAVENÍ SEDADEL ......................................... 38
OPĚRKY HLAVY ..................................................... 44
NASTAVENÍ VOLANTU ........................................ 45
ZPĚTNÁ ZRCÁTKA ............................................... 46
TOPENÍ/
KLIMATIZACE ........................................................ 47
MANUÁLNĚ OVLÁDANÁ KLIMATIZACE ...... 48
AUTOMATICKÁ DVOUZÓNOVÁ
KLIMATIZACE ........................................................ 52
VNĚJŠÍ SVĚTLA ...................................................... 62
OSTŘIKOVÁNÍ SKEL ............................................. 64
CRUISE CONTROL ................................................ 67
STROPNÍ SVÍTIDLA .............................................. 69
OVLÁDACÍ TLAČÍTKA SVĚTEL ........................ 71BEZPEČNOSTNÍ ODPOJOVAČE
PŘÍVODU PALIVA .................................................. 72
VNITŘNÍ VÝBAVA .................................................. 73
KUŘÁCKÁ SADA .................................................... 75
SLUNEČNÍ CLONY ................................................. 76
STŘEŠNÍ OKNO ...................................................... 76
OVLÁDAČE OKEN ................................................ 78
ZAVAZADLOVÝ PROSTOR ................................. 80
VÍKO MOTOROVÉHO PROSTORU ................... 82
PODÉLNÉ NOSIČE ................................................ 83
SVĚTLOMETY ........................................................ 84
SYSTÉM ABS ........................................................... 85
SYSTÉM EOBD ....................................................... 86
SYSTÉM GSI ............................................................ 87
AUTORÁDIO ........................................................... 87
PŘÍSLUŠENSTVÍ ZAKOUPENÁ
UŽIVATELEM .......................................................... 88
ELEKTRICKÉ POSILOVÉ ŘÍZENÍ
„DUALDRIVE“ ......................................................... 89
PARKOVACÍ SENZORY ......................................... 90
ČERPÁNÍ PALIVA ................................................... 92
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ............. 94
PALUBNÍ DESKA A OVLÁDAČE
Page 9 of 218
8
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
8
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
L0D0374m
1.Boční vývody vzduchu –2.Levá páka –3.Horní levá odkládací skříňka –4.Pravá páka –5.Prostřední vývody vzduchu –6.Pří-
strojová deska –7.Horní pravá odkládací skříňka –8.Odkládací skříňka –9.Airbag spolucestujícího –10.Ovláda-
če topení/ventilace/klimatizace –11.Ovládací tlačítka –12.Autorádio (je-li součástí výbavy vozidla) –13.Spínací skříňka zapalování
–14.Airbag řidiče –15.Cruise Control (je-li součástí výbavy vozidla).
PŘÍSTROJOVÁ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze vozidla.
Prostřední, horní i spodní konzoly jsou uspořádány podle toho, co si zákazník objedná: viz následující vyobrazení.
obr. 1
Page 12 of 218
11
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
SYMBOLY
Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky, na nichž se nacházejí
symboly, jimiž je uživatel upozorněn na
důležitá opatření, která musí vůči dané-
mu komponentu dodržovat.
Na vnitřní straně víka motorového pro-
storu se nachází štítek s přehledem sym-
bolů obr. 9.
SYSTÉM LANCIA
CODE
Vozidlo je vybaveno elektronickým imo-
bilizérem, který umožňuje zvýšit ochra-
nu vozidla před zneužitím. Systém se
uvede do funkce automaticky vytažením
klíčku ze spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný elek-
tronický člen, který při startování mo-
toru moduluje vysokofrekvenční signál,
jenž vyšle speciální anténa vestavěná do
spínací skříňky. Signál představuje „hes-
lo“, které je při každém nastartování jiné
a podle něhož řídicí jednotka identifikuje
klíček a umožní spustit motor vozidla.
obr. 9L0D0375m
Page 13 of 218
12
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
12
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
Rozsvícení kontrolky
Yza jízdy
❒Jestliže se kontrolka Yrozsvítí, zna-
mená to, že probíhá samočinná dia-
gnostika systému (např. při poklesu
napětí).
❒Pokud tento stav trvá, vyhledejte au-
torizovaný servis Lancia.
FUNGOVÁNÍ
Při každém startování motoru, tzn. oto-
čení klíčku na MAR, řídicí jednotka
systému Lancia CODE pošle řídicí jed-
notce motoru identifikační kód, jímž od-
blokuje funkce. Tento kód je odeslán
pouze v případě, že řídicí jednotka systé-
mu Lancia CODE rozpozná kód zasla-
ný klíčkem. Otočením klíčku na STOP
systém Lancia CODE deaktivuje funk-
ce řídicí jednotky motoru.
Jestliže nebyl během startování kód
identifikován jako správný, na přístrojo-
vé desce se rozsvítí kontrolka
Y.Silnými nárazy se mohou poško-
dit elektronické komponenty za-
budované v klíčku zapalování.
V takovém případě přetočte klíček na
STOPa znovu na MAR. Jestliže blo-
kování trvá, zkuste motor nastartovat ji-
ným klíčkem od vozidla. Pokud se motor
nezdaří nastartovat ani tentokrát, vyhle-
dejte autorizovaný servis Lancia.
UPOZORNĚNÍ Každý klíček je opat-
řen vlastním kódem, který musí být ulo-
žen do paměti řídicí jednotky systému.
Klíčky nechejte uložit do paměti v auto-
rizovaném servisu Lancia; lze uložit až
osm klíčků.
Page 14 of 218
13
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
SADA KLÍČKU A
ZAMYKÁNÍ DVEŘÍ
CODE CARD obr. 10
(na objednávku pro určité verze
vozidla)
S vozidlem je spolu klíčky předána i CO-
DE card, na níž je uveden:
❒mechanický kód klíčků B , který je
nutno sdělit autorizovanému servi-
su Lancia při žádosti o jejich dupli-
kát.
UPOZORNĚNÍ Aby byly klíčky trva-
le provozuschopné, nevystavujte je pří-
mému působení slunečních paprsků, aby
se nepoškodily jejich elektronické sou-
částky.
HLAVNÍ KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM obr. 11
Kovová část A klíčku se zasouvá do ru-
kojeti.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámek dveří na straně řidiče;
obr. 10L0D0376m
V případě změny vlastníka vo-
zidla je nezbytné, aby nový
vlastník dostal všechny klíčky od
vozu a CODE card.
br. 11b (je-li součástí výbavy
vozidla)L0D0491m
❒zapnutí zařízení D-obr. 12pro za-
blokování otevření předních a zad-
ních dveří zvenku v případě, kdy
nefunguje elektrický rozvod (např. při
vybití baterie);
❒zapnutí dětské pojistky E-obr. 12
v zadních dveřích.
Tlačítkem B-obr. 11se vytáhne kovová
vložka A.
obr. 12L0D0246mobr. 11aL0D0377m
Page 17 of 218
16
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
16
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
Objednání dalších dálkových
ovládání
Systém může detekovat až osm dálko-
vých ovládání. Pokud bude třeba objed-
nat nové dálkové ovládání, obraťte se na
autorizovaný servis Lancia, vezměte se-
bou všechny klíčky, jež vlastníte, kartu
CODE card, průkaz totožnosti a dokla-
dy o vlastnictví vozu.MECHANICKÝ KLÍČEK
(NÁHRADNÍ) obr. 15
Kovová část E-obr. 15klíčku je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámek dveří na straně řidiče;
❒zapnutí pojistného zařízení dveří při
výpadku elektrického rozvodu (např.
při vybití baterie);
❒zapnutí dětské pojistky v zadních
dveřích. Výměna baterie v klíčku s dálkovým
ovládáním obr. 14
Postup při výměně baterie:
❒stiskem tlačítka Avysuňte kovovou
vložku Bven;
❒šroubovákem s malou špičkou otoč-
te šroubem C;
❒vytáhněte zásuvku pro baterie D
a vložte novou baterii Epodle správ-
né polarity;
❒zasuňte zpět zásuvku pro baterie D
do klíčku a zajistěte ji otočením šrou-
bu C.
obr. 14b (je-li součástí výbavy
vozidla)L0D0492m
Vybité baterie jsou ekologicky
závadné. Proto je nutno je vy-
hazovat do příslušných odpad-
ních nádob nebo je možné je
odevzdat v autorizovaném servisu Lan-
cia, kde zajistí zpracování tohoto odpadu.
obr. 14aL0D0379m
Page 20 of 218
19
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
DĚTSKÁ POJISTKA obr. 17
Dětská pojistka znemožní otevření zad-
ních dveří zevnitř.
Pojistku lze zapnout pouze s otevřenými
dveřmi.
❒poloha 1– dětská pojistka je zapnu-
ta (zamknuté dveře);
❒poloha 2– dětská pojistka je vypnu-
ta (dveře jdou zevnitř otevřít).
Dětská pojistka A zůstane zapnuta i při
elektrickém odemknutí dveří.
UPOZORNĚNÍ Dětskou pojistku pou-
žívejte vždy při přepravě dětí.
UPOZORNĚNÍ Po zapnutí dětské po-
jistky zkontrolujte zatažením za vnitř-
ní kliku dveří, zda je pojistka skutečně
zapnuta.Odemknutí dveří:
❒zasuňte klíček do zámku na straně ři-
diče a otočte jím doleva;
❒otevřete dveře na straně řidiče;
❒zevnitř vozidla otevřete zbývající dve-
ře zatažením za páku v klice.
obr. 17L0D0101m
Zapnutí dětské pojistky A-obr.
19 je zaručeno pouze při oto-
čení a zapadnutí západky do vodorov-
né polohy 1.
POZOR
Vypnutí dětské pojistky A-obr.
17 je zaručeno pouze při oto-
čení a zapadnutí západky do vodorov-
né polohy 2.
POZOR
ZAŘÍZENÍ PRO NOUZOVÉ
ZAMKNUTÍ DVEŘÍ ZVENKU
obr. 18
Dveře jsou opatřeny zařízením, jež
umožňuje zamknout všechny dveře i bez
proudu.
V takovém případě je třeba dveře za-
mknout takto:
❒zasuňte klíček zapalování do zámku
B;
❒otočte jím do polohy 1a zavřete
dveře.
obr. 18L0D0247
S dětskou pojistkou nemani-
pulujte současně s klikou.
POZOR
Page 21 of 218
20
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
20
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy:
❒STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je za-
mknuto. Mohou fungovat některá
elektrická zařízení (např. autorádio,
elektrické ovládače oken, atd.)
❒MAR: Poloha pro nastartování mo-
toru. Mohou fungovat všechna elek-
trická zařízení.
❒AV V: startování motoru (nearetova-
ná poloha).
Spínací skříňka zapalování je vybavena
pojistným mechanismem, takže při ne-
úspěšném pokusu o nastartování moto-
ru je nutno přepnout klíček v zapalování
zpět na STOP, a teprve pak zopakovat
pokus o nastartování.
E Při případném dovybavo-
vání vozidla (např. při mon-
táži imobilizéru) je přísně zakázáno
jakkoli zasahovat do řízení nebo volan-
tového hřídele, protože by mohla být
ohrožena bezpečnost vozidla a jeho vý-
kony, u vozidla by byla porušena shoda
podle homologace a pozbyla by platnost
záruka.
POZOR
obr. 19L0D0021m
Po manipulaci se spínací skříň-
kou zapalování (např. při po-
kusu o krádež) ji před jízdou nechejte
zkontrolovat u autorizovaného servisu
Lancia.
POZOR
Při vystoupení z vozidla ne-
zapomínejte vždy vytáhnout
klíček ze zapalování, aby nikdo nemo-
hl manipulovat s ovládači. Nezapo-
meňte zatáhnout parkovací brzdu. Při
zaparkování vozidla ve stoupání za-
řaďte 1. rychlostní stupeň; při zaparko-
vání dolů se svahu zařaďte zpáteční
rychlostní stupeň. Ve vozidle nikdy ne-
nechávejte děti bez dozoru.
POZOR
ZÁMEK ŘÍZENÍ
Zamknutí
Se spínací skříňkou v poloze STOPvy-
táhněte klíček ze zapalování a otočením
volantu zámek zamkněte.
Odemknutí
Otáčejte klíček na MARa současně lehce
pohněte volantem.
Nikdy nevytahujte klíček ze za-
palování za jízdy vozidla. Vo-
lant by se automaticky zablokoval při
prvním natočení. To samozřejmě platí
i při tažení vozidla.
POZOR
Page 23 of 218
22
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
22
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

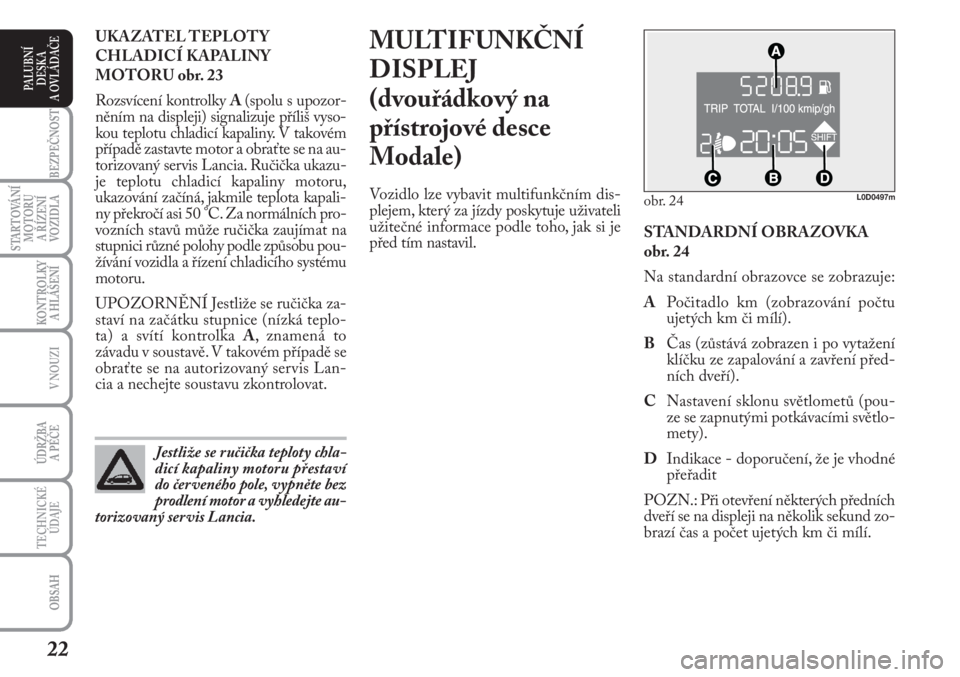

MULTIFUNKČNÍ
DISPLEJ
(dvouřádkový na
přístrojové desce
Modale)
Vozidlo lze vybavit multifunkčním dis-
plejem, který za jízdy poskytuje uživateli
užitečné informace podle toho, jak si je
před tím nastavil. UKAZATEL TEPLOTY
CHLADICÍ KAPALINY
MOTORU obr. 23
Rozsvícení kontrolky A (spolu s upozor-
něním na displeji) signalizuje příliš vyso-
kou teplotu chladicí kapaliny. V takovém
případě zastavte motor a obraťte se na au-
torizovaný servis Lancia. Ručička ukazu-
je teplotu chladicí kapaliny motoru,
ukazování začíná, jakmile teplota kapali-
ny překročí asi 50 °C. Za normálních pro-
vozních stavů může ručička zaujímat na
stupnici různé polohy podle způsobu pou-
žívání vozidla a řízení chladicího systému
motoru.
UPOZORNĚNÍ Jestliže se ručička za-
staví na začátku stupnice (nízká teplo-
ta) a svítí kontrolka A, znamená to
závadu v soustavě. V takovém případě se
obraťte se na autorizovaný servis Lan-
cia a nechejte soustavu zkontrolovat.
Jestliže se ručička teploty chla-
dicí kapaliny motoru přestaví
do červeného pole, vypněte bez
prodlení motor a vyhledejte au-
torizovaný servis Lancia.obr. 24L0D0497m
STANDARDNÍ OBRAZOVKA
obr. 24
Na standardní obrazovce se zobrazuje:
APočitadlo km (zobrazování počtu
ujetých km či mílí).
BČas (zůstává zobrazen i po vytažení
klíčku ze zapalování a zavření před-
ních dveří).
CNastavení sklonu světlometů (pou-
ze se zapnutými potkávacími světlo-
mety).
DIndikace - doporučení, že je vhodné
přeřadit
POZN.: Při otevření některých předních
dveří se na displeji na několik sekund zo-
brazí čas a počet ujetých km či mílí.
