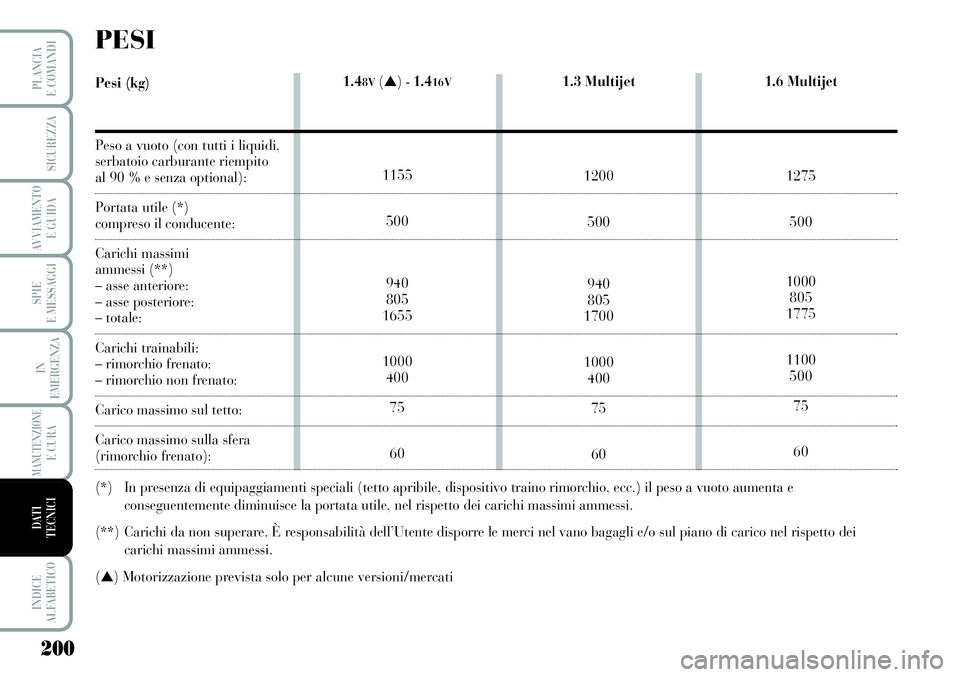

PESI
Pesi (kg)
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90 % e senza optional):
Portata utile (*)
compreso il conducente:
Carichi massimi
ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carichi trainabili:
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sul tetto:
Carico massimo sulla sfera
(rimorchio frenato):
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e
conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(
▲) Motorizzazione prevista solo per alcune versioni/mercati
Page 202 of 218
201
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
1.6 Multijet 1.416V1.48V(▲)1.3 Multijet

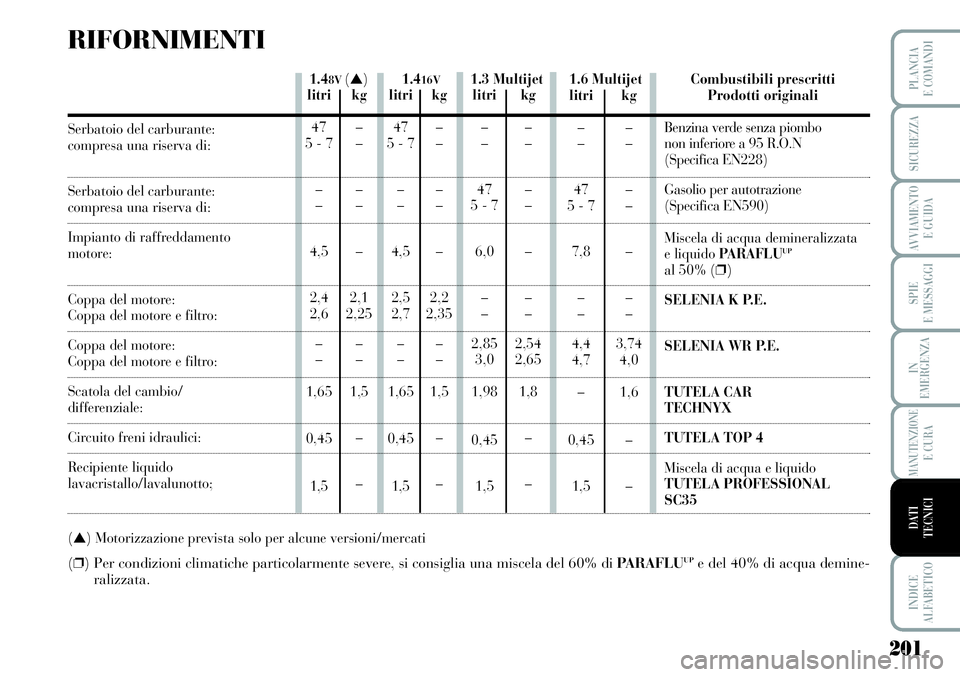

RIFORNIMENTI
Serbatoio del carburante:
compresa una riserva di:
Serbatoio del carburante: compresa una riserva di:
Impianto di raffreddamento
motore:
Coppa del motore:Coppa del motore e filtro:
Coppa del motore:
Coppa del motore e filtro:
Scatola del cambio/
differenziale:
Circuito freni idraulici:
Recipiente liquido
lavacristallo/lavalunotto;
(▲) Motorizzazione prevista solo per alcune versioni/mercati
(❐) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demine-
ralizzata.
kg
–
–
–
–
–
–
–
3,74
4,0
1,6
–
–Combustibili prescritti
Prodotti originali
Benzina verde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228)
Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua demineralizzata
e liquido PARAFLU
UP
al 50% (❐)
SELENIA K P.E.
SELENIA WR P.E.
TUTELA CAR
TECHNYX
TUTELA TOP 4
Miscela di acqua e liquido
TUTELA PROFESSIONAL
SC35 litri
47
5 - 7
–
–
4,5
2,4
2,6
–
–
1,65
0,45
1,5kg
–
–
–
–
–
2,1
2,25
–
–
1,5
–
–litri
47
5 - 7
–
–
4,5
2,5
2,7
–
–
1,65
0,45
1,5kg
–
–
–
–
–
2,2
2,35
–
–
1,5
–
–litri
–
–
47
5 - 7
6,0
–
–
2,85
3,0
1,98
0,45
1,5kg
–
–
–
–
–
–
–
2,54
2,65
1,8
–
–litri
–
–
47
5 - 7
7,8
–
–
4,4
4,7
–
0,45
1,5
Page 203 of 218
202
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI

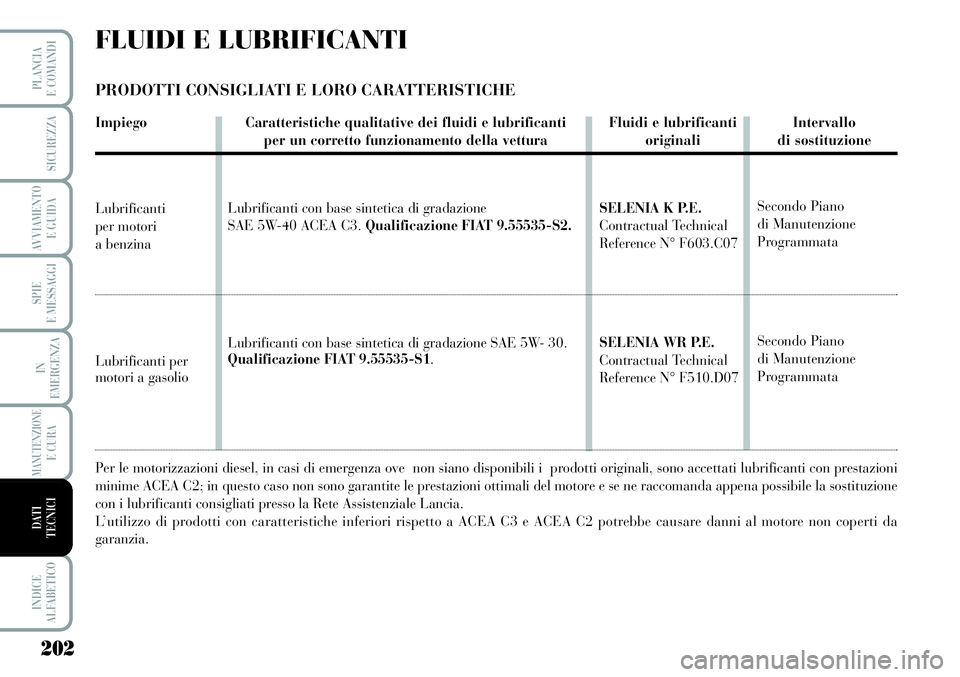

FLUIDI E LUBRIFICANTI
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
Impiego
Lubrificanti
per motori
a benzina
Lubrificanti per
motori a gasolio
Per le motorizzazioni diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono accettati lubrificanti con prestazioni
minime ACEA C2; in questo caso non sono garantite le prestazioni ottimali del motore e se ne raccomanda appena possibile la sostituzione
con i lubrificanti consigliati presso la Rete Assistenziale Lancia.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA C3 e ACEA C2 potrebbe causare danni al motore non coperti da
garanzia.Caratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificanti con base sintetica di gradazione
SAE 5W-40 ACEA C3. Qualificazione FIAT 9.55535-S2.
Lubrificanti con base sintetica di gradazione SAE 5W- 30.
Qualificazione FIAT 9.55535-S1.Fluidi e lubrificanti
originali
SELENIA K P.E.
Contractual Technical
Reference N° F603.C07
SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Intervallo
di sostituzione
Secondo Piano
di Manutenzione
Programmata
Secondo Piano
di Manutenzione
Programmata
Page 204 of 218
203
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI

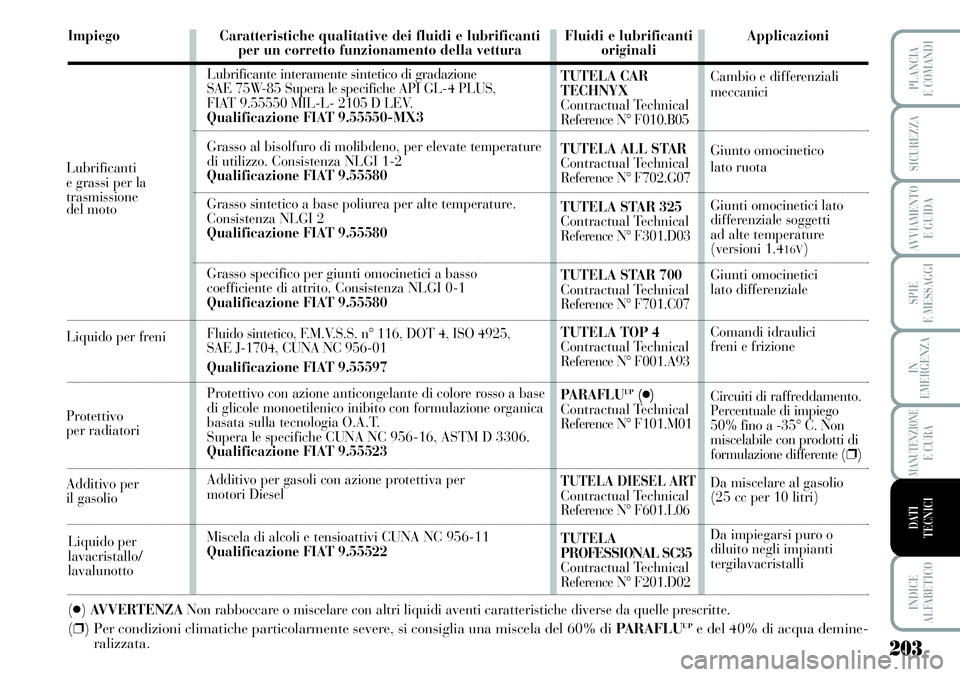

Impiego
(●)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle prescritte.
(❐) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demine-
ralizzata.
Caratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificante interamente sintetico di gradazione
SAE 75W-85 Supera le specifiche API GL-4 PLUS,
FIAT 9.55550 MIL-L- 2105 D LEV.
Qualificazione FIAT 9.55550-MX3
Grasso al bisolfuro di molibdeno, per elevate temperature
di utilizzo. Consistenza NLGI 1-2
Qualificazione FIAT 9.55580
Grasso sintetico a base poliurea per alte temperature.
Consistenza NLGI 2
Qualificazione FIAT 9.55580
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NLGI 0-1
Qualificazione FIAT 9.55580
Fluido sintetico, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Qualificazione FIAT 9.55597
Protettivo con azione anticongelante di colore rosso a base
di glicole monoetilenico inibito con formulazione organica
basata sulla tecnologia O.A.T.
Supera le specifiche CUNA NC 956-16, ASTM D 3306.
Qualificazione FIAT 9.55523
Additivo per gasoli con azione protettiva per
motori Diesel
Miscela di alcoli e tensioattivi CUNA NC 956-11
Qualificazione FIAT 9.55522Fluidi e lubrificanti
originali
TUTELA CAR
TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA STAR 700
Contractual Technical
Reference N° F701.C07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(●)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference N° F201.D02Applicazioni
Cambio e differenziali
meccanici
Giunto omocinetico
lato ruota
Giunti omocinetici lato
differenziale soggetti
ad alte temperature
(versioni 1.4
16V)
Giunti omocinetici
lato differenziale
Comandi idraulici
freni e frizione
Circuiti di raffreddamento.
Percentuale di impiego
50% fino a -35° C. Non
miscelabile con prodotti di
formulazione differente
(❐)
Da miscelare al gasolio
(25 cc per 10 litri)
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli Lubrificanti
e grassi per la
trasmissione
del moto
Liquido per freni
Protettivo
per radiatori
Additivo per
il gasolio
Liquido per
lavacristallo/
lavalunotto
Page 205 of 218
204
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI

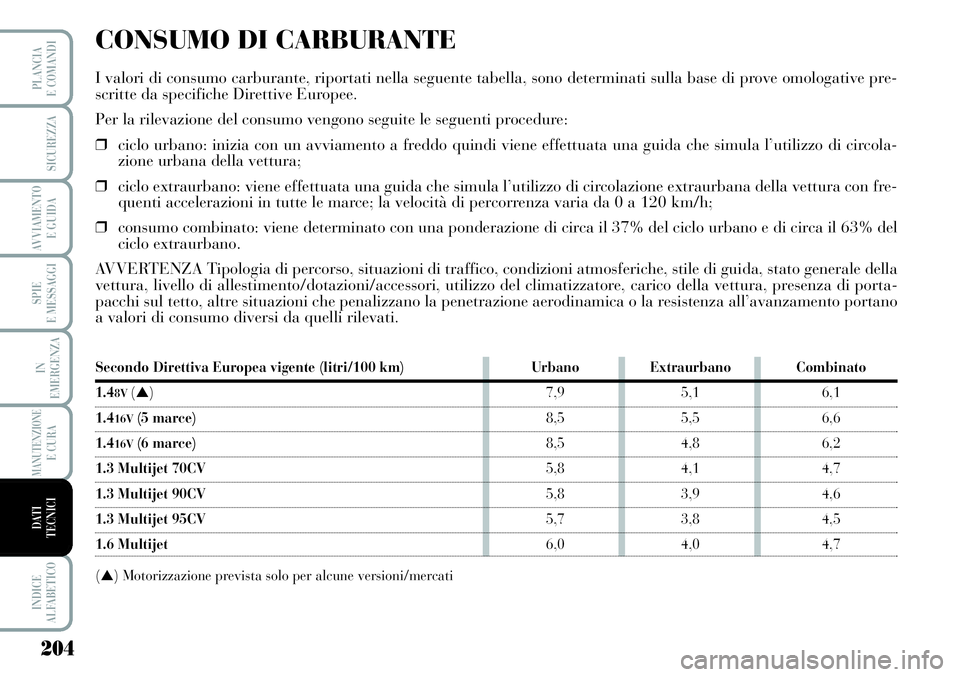

CONSUMO DI CARBURANTE
I valori di consumo carburante, riportati nella seguente tabella, sono determinati sulla base di prove omologative pre-
scritte da specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l’utilizzo di circola-
zione urbana della vettura;
❒ciclo extraurbano: viene effettuata una guida che simula l’utilizzo di circolazione extraurbana della vettura con fre-
quenti accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del
ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della
vettura, livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di porta-
pacchi sul tetto, altre situazioni che penalizzano la penetrazione aerodinamica o la resistenza all’avanzamento portano
a valori di consumo diversi da quelli rilevati.
Secondo Direttiva Europea vigente (litri/100 km) Urbano Extraurbano Combinato
1.48V(▲) 7,9 5,1 6,1
1.416V(5 marce)8,5 5,5 6,6
1.416V(6 marce)8,5 4,8 6,2
1.3 Multijet 70CV5,8 4,1 4,7
1.3 Multijet 90CV5,8 3,9 4,6
1.3 Multijet 95CV5,7 3,8 4,5
1.6 Multijet6,0 4,0 4,7
(
▲) Motorizzazione prevista solo per alcune versioni/mercati
Page 206 of 218
205
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI

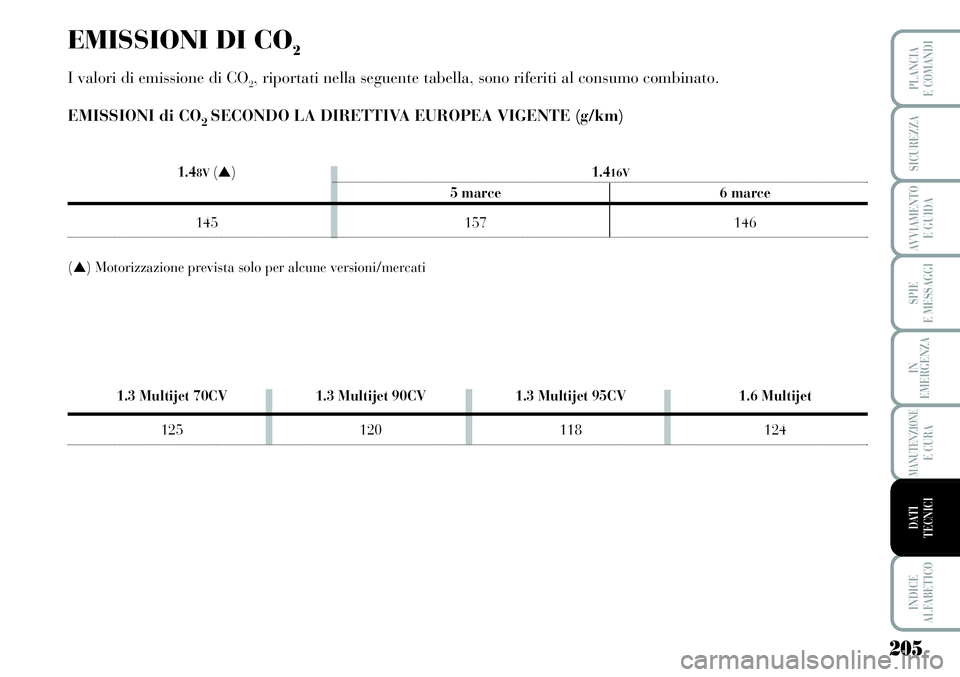

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
EMISSIONI di CO
2SECONDO LA DIRETTIVA EUROPEA VIGENTE (g/km)
1.48V(▲)1.416V
5 marce 6 marce
145 157 146
(
▲) Motorizzazione prevista solo per alcune versioni/mercati
1.3 Multijet 70CV 1.3 Multijet 90CV 1.3 Multijet 95CV 1.6 Multijet
125 120 118 124
Page 207 of 218

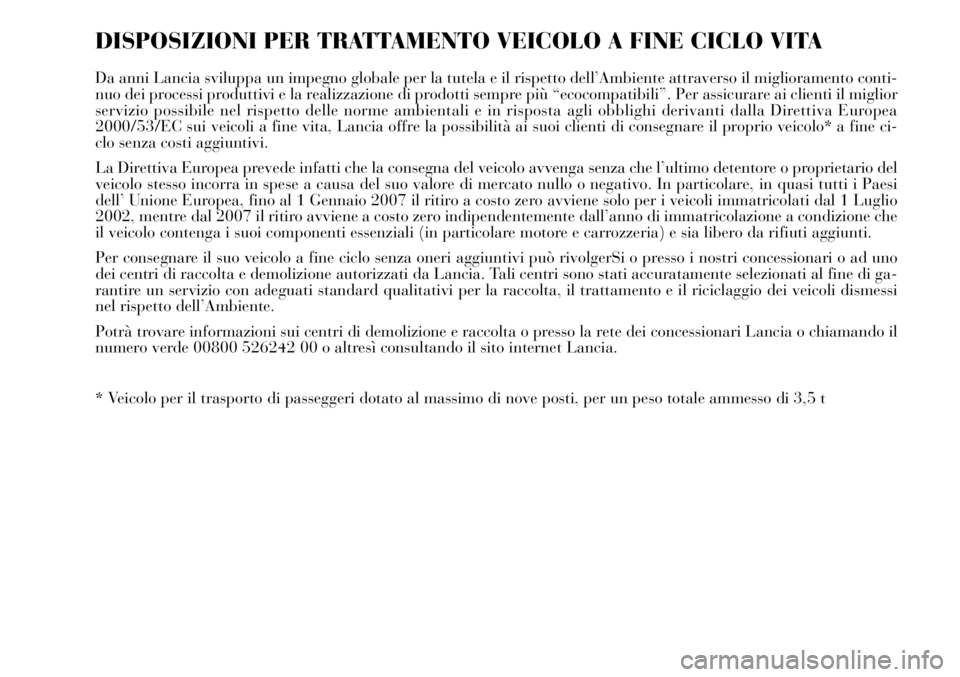

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITA
Da anni Lancia sviluppa un impegno globale per la tutela e il rispetto dell’Ambiente attraverso il miglioramento conti-
nuo dei processi produttivi e la realizzazione di prodotti sempre più “ecocompatibili”. Per assicurare ai clienti il miglior
servizio possibile nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea
2000/53/EC sui veicoli a fine vita, Lancia offre la possibilità ai suoi clienti di consegnare il proprio veicolo* a fine ci-
clo senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l’ultimo detentore o proprietario del
veicolo stesso incorra in spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi
dell’ Unione Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio
2002, mentre dal 2007 il ritiro avviene a costo zero indipendentemente dall’anno di immatricolazione a condizione che
il veicolo contenga i suoi componenti essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o ad uno
dei centri di raccolta e demolizione autorizzati da Lancia. Tali centri sono stati accuratamente selezionati al fine di ga-
rantire un servizio con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi
nel rispetto dell’Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Lancia o chiamando il
numero verde 00800 526242 00 o altresì consultando il sito internet Lancia.
* Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di 3,5 t
Page 208 of 218
®
Al tuo meccanico chiedi
®
È nel cuore del tuo motore.
Page 209 of 218
La tua auto ha scelto Selenia
Il motore della tua auto è nato con Selenia,
la gamma di oli motore che soddisfa le più avanzate
specifi che internazionali. Test specifi ci e caratteristiche tecniche
elevate rendono Selenia il lubrifi cante sviluppato per rendere le
prestazioni del tuo motore sicure e vincenti.
La qualità Selenia si articola in una gamma di prodotti tecnologicamente avanzati:
SELENIA K PURE ENERGY
Lubrificante sintetico ideato per i motori a benzina di
ultima generazione a basse emissioni.
La sua specifica formulazione garantisce la massima
protezione anche ai motori turbocompressi ad alte
prestazioni ed elevato stress termico. Il suo basso
contenuto di ceneri aiuta a mantenere la totale pulizia dei
moderni catalizzatori.
SELENIA WR PURE ENERGY
Lubrificante totalmente sintetico in grado di rispondere
alle esigenze dei più moderni motori diesel.
Basso contenuto di ceneri per proteggere il filtro
antiparticolato dai residui della combustione. High Fuel
Economy System che consente un notevole risparmio di
carburante. Riduce il pericolo dell’imbrattamento della
turbina per garantire protezione dei sempre più
performanti motori diesel.SELENIA MULTIPOWER
Olio ideale per la protezione dei motori benzina della
nuova generazione, anche in condizioni di esercizio e
climatiche estreme. Garantisce una riduzione di consumo
di carburante (Energy conserving) ed è ideale anche per
motorizzazioni alternative.
SELENIA SPORT
Lubrificante totalmente sintetico in grado di rispondere
alle esigenze dei motori ad alte prestazioni.
Studiato per proteggere il motore anche in situazioni di
elevato stress termico evita i depositi sulla turbina per
ottenere il massimo delle performance in totale sicurezza.
La gamma Selenia si completa con Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Per ulteriori informazioni relative ai prodotti Selenia,
consulta il sito www.selenia.com
Page 210 of 218
NOTE
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
..................................................................................................................................................................
