Lancia Phedra 2005 Instructieboek (in Dutch)

27
LENDENSTEUN VERSTELLEN
(INDIEN AANWEZIG - fig. 24)
De lendensteun zorgt voor een
betere steun in de rug. Plaats hendel
A omhoog of omlaag totdat de
gewenste stand is bereikt.
VERWARMDE VOORSTOELEN
MET ELEKTRISCHE VERSTEL-
LING (fig. 25)
De elektrische verstelling werkt
alleen als de contactsleutel in stand
M staat en voor de duur van onge-
veer 1 minuut nadat de contactsleu-
tel in stand S is gedraaid.A - drukknop voor de verstelling in
lengterichting (vooruit/achteruit) en
voor de hoogteverstelling;
B - drukknop voor het verstellen
van de rugleuning;
C -schakelaar voor het in-/uit-
schakelen van de stoelverwarming
bij draaiende motor, instelbaar op 4
niveaus: 0(uitgeschakeld), 1 (mini-
male verwarming), 2 (gemiddelde
verwarming), 3(maximale verwar-
ming);
D- bedieningsknoppen voor
opslaan van de stand van de
bestuurdersstoel.
fig. 23
L0B0015b
fig. 24
L0B0188b
HOOGTEVERSTELLING
BESTUURDERSSTOEL (FIG. 23)
Trek, voor het omhoog verplaatsen
van de stoel, de hendel B omhoog.
Beweeg de hendel vervolgens (op en
neer), totdat de gewenste zithoogte is
bereikt. Duw, voor het omlaag ver-
plaatsen van de stoel, hendel B
omlaag. Beweeg de hendel vervolgens
(op en neer) totdat de gewenste
zithoogte is bereikt.
BELANGRIJK De hoogte kan
alleen worden ingesteld als u op de
bestuurdersstoel zit. Demonteer de
stoelen niet er voer er geen onder-
houds- of reparatiewerkzaamheden
aan uit: als de werkzaamheden niet
goed zijn uitgevoerd, kan de werking
van de veiligheidssystemen in gevaar
worden gebracht; wendt u altijd tot
de Lancia-dealer.
fig. 25
L0B0020b

28
Procedure voor het opslaan van
de stand van de bestuurdersstoel
en de buitenspiegels (fig. 26)
Er kunnen 4 verschillende standen
van de bestuurdersstoel worden
opgeslagen:
– twee met de afstandsbedieningen
voor het openen/sluiten van de por-
tieren;
– twee met de knoppen1 en 2.
Als de portieren met de afstandsbe-
diening worden vergrendeld, wordt
de stand van de stoel en de buiten-
spiegels door de afstandsbediening
opgeslagen. Als de portieren met de
afstandsbediening worden ontgren-
deld, worden de stoel en de buiten-
spiegels in de daarvoor opgeslagen
stand gezet.
fig. 26
L0B0285b
Iedere afstandsbediening kan een
specifieke instelling opslaan.
Ga voor het opslaan met de knop-
pen 1en 2, met de contactsleutel in
stand M, als volgt te werk:
– zet de stoel en de buitenspiegels
in de gewenste stand;
– druk op knop Men vervolgens
binnen 4 seconden op knop 1 om de
instelling op te slaan in "geheugen
1” of op knop 2om de instelling op
te slaan in "geheugen 2".
Als de instelling is opgeslagen,
klinkt er een geluidssignaal.Oproepen van een opgeslagen
instelling
Bij uitgezette motor: druk kort op
knop 1of 2.
BELANGRIJKAls 5 keer na
elkaar een instelling wordt opgeroe-
pen, wordt het betreffende comman-
do geblokkeerd en pas weer hersteld
na het starten van de motor.
Bij draaiende motor: druk op knop
1 of 2en houd de knop ingedrukt,
totdat de opgeslagen instelling is
bereikt.

29

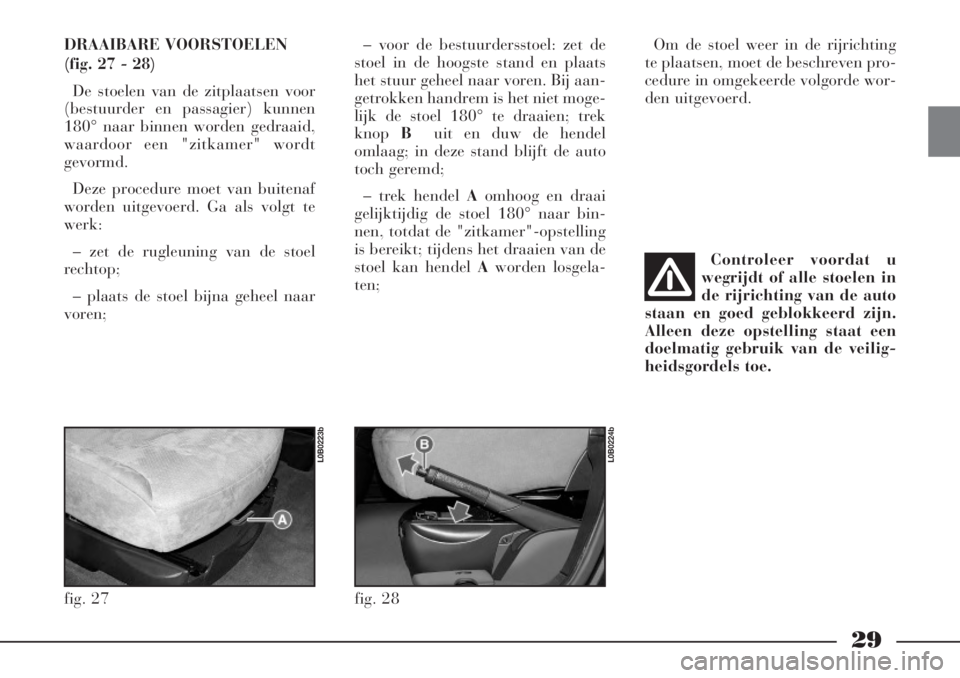

DRAAIBARE VOORSTOELEN
(fig. 27 - 28)
De stoelen van de zitplaatsen voor
(bestuurder en passagier) kunnen
180° naar binnen worden gedraaid,
waardoor een "zitkamer" wordt
gevormd.
Deze procedure moet van buitenaf
worden uitgevoerd. Ga als volgt te
werk:
– zet de rugleuning van de stoel
rechtop;
– plaats de stoel bijna geheel naar
voren;Controleer voordat u
wegrijdt of alle stoelen in
de rijrichting van de auto
staan en goed geblokkeerd zijn.
Alleen deze opstelling staat een
doelmatig gebruik van de veilig-
heidsgordels toe.
fig. 27
L0B0223b
fig. 28
L0B0224b
– voor de bestuurdersstoel: zet de
stoel in de hoogste stand en plaats
het stuur geheel naar voren. Bij aan-
getrokken handrem is het niet moge-
lijk de stoel 180° te draaien; trek
knop B uit en duw de hendel
omlaag; in deze stand blijft de auto
toch geremd;
– trek hendel A omhoog en draai
gelijktijdig de stoel 180° naar bin-
nen, totdat de "zitkamer"-opstelling
is bereikt; tijdens het draaien van de
stoel kan hendel A worden losgela-
ten;Om de stoel weer in de rijrichting
te plaatsen, moet de beschreven pro-
cedure in omgekeerde volgorde wor-
den uitgevoerd.

30
Zitplaatsen achterVerstellen in lengterichting (fig.
29 - 30)
De zitplaatsen achter kunnen ver-
steld worden door hendel Aomhoog
te trekken en de stoel naar voren of
naar achteren te schuiven, totdat de
gewenste stand is bereikt.
Vanaf de derde rij kan de stoel van
de tweede rij in lengterichting wor-
den verplaatst door aan handgreep
B te trekken en gelijktijdig de stoel
te verplaatsen.
Als bij geopende achterklep op
dezelfde wijze aan de handgreep B
van de stoelen van de derde rij wordt
getrokken, kan de inhoud van de
bagageruimte worden vergroot.
fig. 29
L0B0203b
fig. 30
L0B0025b
fig. 31
L0B0019b
Verstel de stoelen alleen
als de auto stilstaat.
RUGLEUNING VERSTELLEN
(fig. 31)
Voor het verstellen van de rugleu-
ning moet u op de stoel zitten en
hendel Comhoog trekken en de rug-
leuning in de gewenste stand zetten.
Laat vervolgens de hendel los.
"TAFEL"-OPSTELLING
Om het steunvlak in de rugleuning
van de stoelen aan de zijkant te
gebruiken ("tafel"-opstelling), moet
u hendel C (fig. 31) omhoog trekken
en de rugleuning op de zitting klap-
pen.

31

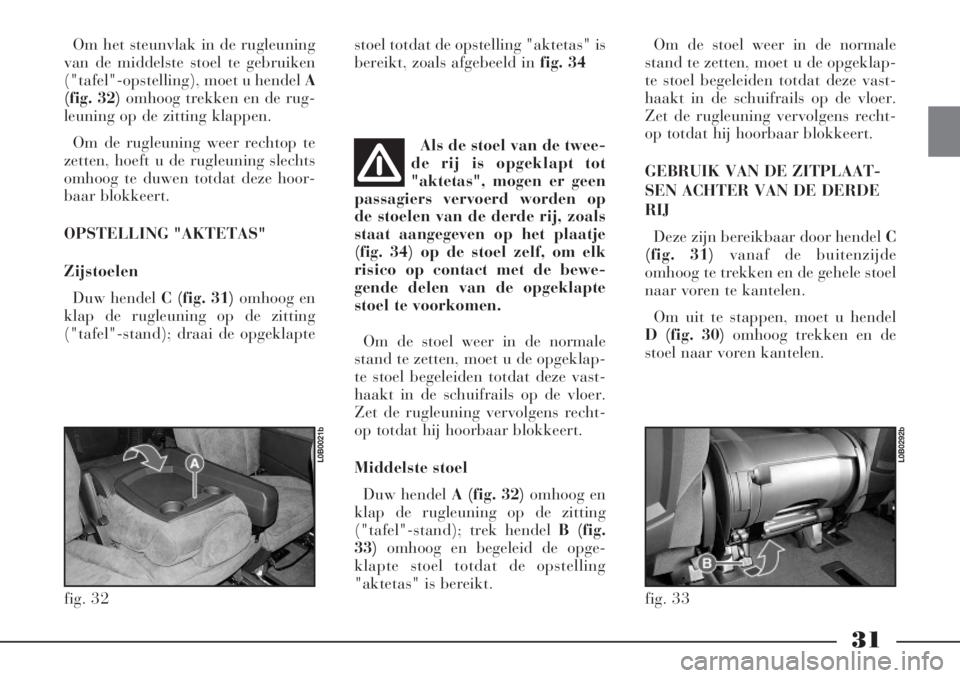

Om het steunvlak in de rugleuning
van de middelste stoel te gebruiken
("tafel"-opstelling), moet u hendel A
(fig. 32) omhoog trekken en de rug-
leuning op de zitting klappen.
Om de rugleuning weer rechtop te
zetten, hoeft u de rugleuning slechts
omhoog te duwen totdat deze hoor-
baar blokkeert.
OPSTELLING "AKTETAS"
Zijstoelen
Duw hendel C (fig. 31) omhoog en
klap de rugleuning op de zitting
("tafel"-stand); draai de opgeklapte
fig. 32
L0B0021b
stoel totdat de opstelling "aktetas" is
bereikt, zoals afgebeeld in fig. 34Om de stoel weer in de normale
stand te zetten, moet u de opgeklap-
te stoel begeleiden totdat deze vast-
haakt in de schuifrails op de vloer.
Zet de rugleuning vervolgens recht-
op totdat hij hoorbaar blokkeert.
GEBRUIK VAN DE ZITPLAAT-
SEN ACHTER VAN DE DERDE
RIJ
Deze zijn bereikbaar door hendel C
(fig. 31) vanaf de buitenzijde
omhoog te trekken en de gehele stoel
naar voren te kantelen.
Om uit te stappen, moet u hendel
D (fig. 30) omhoog trekken en de
stoel naar voren kantelen.
fig. 33
L0B0292b
Als de stoel van de twee-
de rij is opgeklapt tot
"aktetas", mogen er geen
passagiers vervoerd worden op
de stoelen van de derde rij, zoals
staat aangegeven op het plaatje
(fig. 34) op de stoel zelf, om elk
risico op contact met de bewe-
gende delen van de opgeklapte
stoel te voorkomen.
Om de stoel weer in de normale
stand te zetten, moet u de opgeklap-
te stoel begeleiden totdat deze vast-
haakt in de schuifrails op de vloer.
Zet de rugleuning vervolgens recht-
op totdat hij hoorbaar blokkeert.
Middelste stoel
Duw hendel A (fig. 32) omhoog en
klap de rugleuning op de zitting
("tafel"-stand); trek hendel B (fig.
33) omhoog en begeleid de opge-
klapte stoel totdat de opstelling
"aktetas" is bereikt.

STOELEN VAN DE TWEEDE EN
DERDE RIJ VERWIJDEREN
Ga voor het verwijderen van de
stoel als volgt te werk:
– duw hendel C (fig. 31) omhoog
en klap de rugleuning op de zitting
("tafel"-stand); draai de opgeklaptestoel totdat de opstelling "aktetas" is
bereikt (fig. 34);
– plaats hendel E bij de dwarsstang
F, pak vervolgens beiden vast en
verwijder de gehele stoel uit de ope-
ningen in de schuifrails op de vloer.
Voor het monteren van de stoel
moeten de handelingen voor het ver-
wijderen van de stoel in omgekeerde
volgorde worden uitgevoerd.
Zorg ervoor dat de voor-
bereide openingen in de
vloer altijd goed schoon
zijn; de aanwezigheid van vuil
kan de correcte blokkering van
de stoelen belemmeren.
fig. 34
L0B0226b
Controleer voordat u
wegrijdt of alle stoelen in
de rijrichting van de auto
staan en goed geblokkeerd zijn.
Alleen deze opstelling staat een
doelmatig gebruik van de veilig-
heidsgordels toe.
32
OPSTELLINGEN
Afhankelijk van de uitvoering, is
het mogelijk de opstelling van de
stoelen naar wens te veranderen
door de daarvoor voorbereide ope-
ningen in de vloer te gebruiken.
Op de volgende afbeeldingen wor-
den enkele basisopstellingen
getoond die als optional leverbaar
zijn:
fig. 35 - uitvoering met 5 plaatsen
fig. 36- uitvoering met 5 plaatsen
plus 2 plaatsen
fig. 37- uitvoering met 6 plaatsen
fig. 38- opstelling met stoelen
links
fig. 39 - opstelling "speelzaal" met
tafeltje in het midden
fig. 40 - opstelling "zitkamer ach-
ter"
fig. 41- opstelling "vervoer van
lange voorwerpen".
Andere opstellingen van de stoelen
kunnen worden verkregen door de
middelste rij stoelen weg te nemen,
waardoor de ruimte tussen de eerste
en de derde rij wordt vergroot.

33
Zorg ervoor dat de voor-
bereide openingen in de
vloer altijd goed schoon
zijn; de aanwezigheid van vuil
kan de correcte blokkering van
de stoelen belemmeren.Controleer voordat u
wegrijdt of alle stoelen in
de rijrichting van de auto
staan en goed geblokkeerd zijn.
Alleen deze opstelling staat een
doelmatig gebruik van de veilig-
heidsgordels toe.
fig. 36
L0B0027b
fig. 38
L0B0030b
fig. 40
L0B0032b
fig. 41
L0B0033b
fig. 35
L0B0026b
fig. 37
L0B0028b
fig. 39
L0B0031b

34
HOOFDSTEUNEN
Let erop dat de hoofd-
steunen zo zijn ingesteld
dat ze het hoofd steunen
en niet de nek. Alleen in deze
positie bieden ze bescherming,
wanneer de auto van achteren
wordt aangereden.
Voor een optimale
bescherming, moet de
rugleuning zo zijn inge-
steld dat u rechtop zit en dat uw
hoofd zich zo dicht mogelijk bij
de hoofdsteun bevindt.Zitplaatsen voor (fig. 42)
De hoofdsteunen hebben een hoog-
te- en hoekverstelling.
Om de hoogte te verstellen, moet u
de hoofdsteun omhoog trekken of
naar beneden duwen totdat de
gewenste stand is bereikt.
De hoek van de hoofdsteunen kan
worden versteld zoals is aangegeven
in de afbeelding.Zitplaatsen achter (fig. 43)
Deze kunnen in hoogte worden ver-
steld. Verplaats de hoofdsteun
omhoog of omlaag totdat de gewens-
te stand is bereikt.
Voor het verwijderen van de hoofd-
steunen achter moeten deze in de
hoogste stand worden gezet. Druk
vervolgens knop A (fig. 44)in en
trek de hoofdsteun omhoog uit de
zitting.
fig. 42
L0B0035b
fig. 44
L0B0024b
fig. 43
L0B0227b

35
ARMSTEUN
(fig. 45)
Ga voor het verstellen van de arm-
steun als volgt te werk:
– plaats de armsteun omhoog in
stand 1
– klap de armsteun volledig neer,
stand2
– plaats de armsteun omhoog in de
gewenste stand 3Het stuurwiel kan horizontaal en
verticaal versteld worden. Ga voor
het verstellen als volgt te werk:
– zet de hendel in stand 1.
– zet het stuur in de gewenste
stand.
– zet de hendel in stand 2 om het
stuur weer te vergrendelen. Verstel de stoelen alleen
als de auto stilstaat.
fig. 45
L0B0017b
ZITPOSITIE INSTELLEN
STUURWIEL (fig. 46)
fig. 46
L0B0037b

36
ELEKTROCHRAUTOMATISCHE
ACHTERUITKIJKSPIEGEL
(fig. 47)
De auto is uitgerust met een elek-
trochromatische spiegel die zich
automatisch aanpast aan de licht-
sterkte voor het gebruik overdag en
's nachts.
Voor de automatische werking
moet u, met de contactsleutel in
stand M,op knop Adrukken; als het
lampje Bbrandt, is de automatische
werking ingeschakeld.
Iedere keer als de achteruit wordt
ingeschakeld, past de spiegel zich
automatisch aan. Hierdoor wordt
een optimaal zicht tijdens de hande-
lingen in het verkeer gegarandeerd.SPIEGEL VOOR BEWAKEN VAN
KINDEREN (fig. 48)
Deze spiegel bevindt zich bij de
plafondverlichting voor. Via deze
spiegel hebben de bestuurder en de
passagier van de eerste rij een goed
zicht op de zitplaatsen achter en
kunnen zo de passagiers die op de
tweede of derde rij zitten, in de
gaten houden.
Om deze spiegel te gebruiken, moet
u de spiegel van standA in stand B
zetten, zoals aangegeven in de
afbeelding.BUITENSPIEGELS
Als u rijdt, moeten de
spiegels altijd in geopen-
de stand staan.
fig. 47
L0B0039b
fig. 48
L0B0185b
De spiegel aan de
bestuurderszijde is bol,
waardoor de afstands-
waarneming wordt beïnvloed.
Elektrische verstelling (fig. 49)
De elektrische bediening werkt
alleen als de contactsleutel in stand
Mstaat.
U kunt de spiegel in 4 richtingen
afstellen met schakelaar A.
