MOTOROLIE (fig. 3-4)
Controleer het oliepeil als de auto op
een vlakke ondergrond staat en onge-
veer 5 minuten na het uitzetten van
de motor.
Verwijder de peilstok Aen maak
deze schoon, plaats vervolgens de stok
geheel terug, verwijder de stok en
controleer of het peil tussen het MIN-
en MAX-merkteken op de peilstok
staat.
Het verschil tussen het MIN- en
MAX-merkteken komt overeen met
ongeveer 1 liter.
Als het olieniveau dicht bij of onder
het MIN-merkteken staat, moet via de
olievulopening Bmotorolie tot aan het
MAX-merkteken worden bijgevuld.Wees bij het uitvoeren
van werkzaamheden in de
motorruimte extra voor-
zichtig als de motor nog warm is:
gevaar voor brandwonden. Bij een
warme motor kan de elektroventi-
lateur onverwacht inschakelen:
kans op verwonding.Vul niet bij met olie met
andere specificaties dan
de olie die al aanwezig is.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 192

193
WAARSCHUWINGAls het olie-
niveau tijdens een controle boven het
MAX-merkteken blijkt te staan,
wendt u dan tot de Lancia-dealer
om het niveau te laten herstellen.
WAARSCHUWINGLaat na het bij-
vullen van olie de motor enige secon-
den draaien; wacht vervolgens enige
minuten en controleer het olieniveau.
Het olieniveau mag nooit hoger zijn
dan het MAX-merkteken.Motorolieverbruik
Als richtlijn geldt een maximaal mo-
torolieverbruik van ongeveer 400
gram per 1000 km.
Tijdens de eerste gebruiksperiode
wordt de motor van een nieuwe auto
ingereden. Daarom stabiliseert het
motorolieverbruik pas na de eerste
5000 ÷ 6000 km.
WAARSCHUWINGHet oliever-
bruik is afhankelijk van de rijstijl en
de bedrijfsomstandigheden waaron-
der de auto wordt gebruikt.Gebruikte motorolie en
een gebruikt oliefilter zijn
schadelijk voor het milieu.
Het verdient aanbeveling om de
olie te laten verversen en het olief-
ilter te laten vervangen door de
Lancia-dealer. Deze beschikt over
de middelen om de olie en het ge-
bruikte filter milieuvriendelijk en
volgens de wettelijke normen af te
voeren.
fig. 3
L0B0164bL0B0601b
fig. 4
183-211 Phedra OLA 5-06-2008 11:22 Pagina 193

Het motorkoelsysteem is
gevuld met PARAFLU UP
koelvloeistof. Gebruik voor
het eventueel bijvullen vloeistof
met dezelfde specificaties als waar-
mee het motorkoelsysteem reeds is
gevuld. PARAFLU UP-koelvloeistof
kan niet worden gemengd met
welke andere koelvloeistof dan
ook. Als dit toch gebeurt, start dan
beslist de motor NIET en wendt u
tot Lancia-dealer.
194
MOTORKOELVLOEISTOF
(fig. 5-6)
Draai bij een warme mo-
tor de dop van het reser-
voir niet los: gevaar voor
brandwonden.Het koelvloeistofniveau in het ex-
pansiereservoir moet bij een koude
motor en met de auto op een vlakke
ondergrond worden gecontroleerd; het
niveau moet tussen het MIN- en
MAX-merkteken op het reservoir
staan.
Als het niveau te laag is, draai dan
dop Avan het expansiereservoir los en
vul rustig via de vulopening de vloei-
stof bij, die in de “Vullingstabel” in
het hoofdstuk “Technische specifica-
ties” is aangegeven; ga door met bij-
vullen, totdat het MAX-merkteken is
bereikt.
Het antivriesmengsel in het koelcir-
cuit van de auto beschermt tot een
temperatuur van –40°C.Het koelsysteem staat on-
der druk. Vervang de dop
zonodig alleen door een
exemplaar van hetzelfde type; als
dit niet gebeurt, kan dit de wer-
king van het systeem in gevaar
brengen.
fig. 5 - 2.0 JTD 120 pk-
136 pk uitvoeringen
L0B0444b
fig. 6 - 2.2 JTD uitvoeringen
L0B0602b
183-211 Phedra OLA 5-06-2008 11:22 Pagina 194

195
RUITENSPROEIERVLOEISTOF VOOR ACHTER, VOOR EN
KOPLAMPEN (indien aanwezig - fig. 7-8)
Open de dop Aen controleer visueel
het vloeistofniveau in het reservoir.
Vul zonodig bij met een mengsel van
water en TUTELA PROFESSIONAL
SC 35in de verhouding:
– 30% TUTELA PROFESSIONAL
SC 35en 70% water in de zomer;
– 50% TUTELA PROFESSIONAL
SC 35en 50% water in de winter;
– gebruik bij temperaturen onder
–20°C TUTELA PROFESSIONAL
SC 35onverdund.Enige in de handel ver-
krijgbare toevoegingen voor
ruitensproeiervloeistof zijn
brandbaar. De motorruimte bevat
hete componenten, die bij contact
deze stoffen kunnen ontsteken.Rijd niet met een leeg
ruitensproeierreservoir: de
werking van de ruiten-
sproeiers is van essentieel belang
voor een goed zicht.
Schakel de ruitensproei-
erpomp niet in als het re-
servoir leeg is; hierdoor
kan de pomp beschadigen.
fig. 7 - 2.0 JTD 120 pk-
136 pk uitvoeringen
L0B0445b
fig. 8 - 2.2 JTD uitvoeringen
L0B0603b
STUURBEKRACHTIGINGSOLIE
(fig. 9)
Controleer of het olieniveau in het
reservoir ter hoogte staat van het
MAX-merkteken op het reservoir.
Hiervoor moet de auto op een vlakke
ondergrond staan en moet de motor
niet draaien en koud zijn.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 195

196
Voorkom dat de stuurbe-
krachtigingsolie in contact
komt met de warme delen
van de motor: de olie is ontvlam-
baar.
Het olieverbruik is mini-
maal; als kort na het bij-
vullen opnieuw moet wor-
den bijgevuld, laat dan het systeem
door de Lancia-dealer controleren
op lekken. Als het olieniveau te laag is, vul dan
bij; de olie moet dezelfde specificaties
hebben als de olie die reeds in het re-
servoir aanwezig is; ga hiervoor als
volgt te werk:
– draai bij draaiende motor het stuur
een aantal keren geheel naar rechts en
links; zet vervolgens de voorwielen in
de rechtuitstand;
– open de dop Aen wacht totdat het
olieniveau in het reservoir is gestabi-
liseerd;
– vul bij, totdat het MAX-merkteken
is bereikt en monteer de dop.REM- EN
KOPPELINGSVLOEISTOF
(fig. 10)
Draai de dop Alos en controleer of
het vloeistofniveau in het reservoir
maximaal is.
Voorkom dat de zeer cor-
rosieve rem- en koppe-
lingsvloeistof in contact
komt met de lak. Als dit toch ge-
beurt, spoel dan onmiddellijk met
water.
fig. 10
L0B0166b
fig. 9 - 2.0 JTD 120 pk- 136 pkuitvoeringen2.2 JTD uitvoeringen
L0B0443b
183-211 Phedra OLA 5-06-2008 11:22 Pagina 196

197

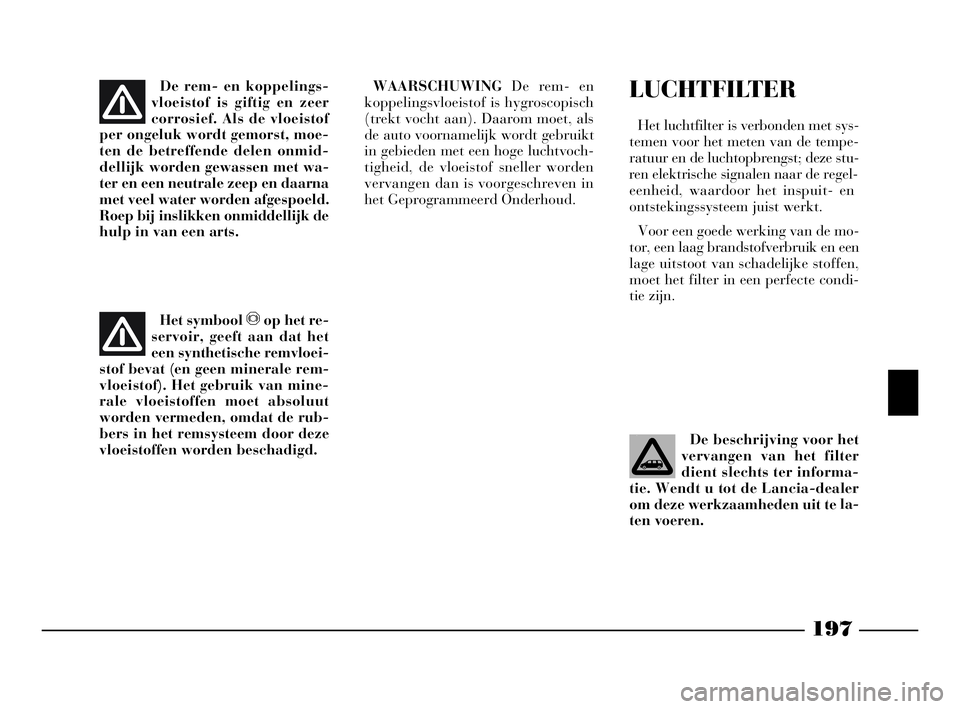

WAARSCHUWINGDe rem- en
koppelingsvloeistof is hygroscopisch
(trekt vocht aan). Daarom moet, als
de auto voornamelijk wordt gebruikt
in gebieden met een hoge luchtvoch-
tigheid, de vloeistof sneller worden
vervangen dan is voorgeschreven in
het Geprogrammeerd Onderhoud.
Het symbool
™op het re-
servoir, geeft aan dat het
een synthetische remvloei-
stof bevat (en geen minerale rem-
vloeistof). Het gebruik van mine-
rale vloeistoffen moet absoluut
worden vermeden, omdat de rub-
bers in het remsysteem door deze
vloeistoffen worden beschadigd.
LUCHTFILTER
Het luchtfilter is verbonden met sys-
temen voor het meten van de tempe-
ratuur en de luchtopbrengst; deze stu-
ren elektrische signalen naar de regel-
eenheid, waardoor het inspuit- en
ontstekingssysteem juist werkt.
Voor een goede werking van de mo-
tor, een laag brandstofverbruik en een
lage uitstoot van schadelijke stoffen,
moet het filter in een perfecte condi-
tie zijn.
De beschrijving voor het
vervangen van het filter
dient slechts ter informa-
tie. Wendt u tot de Lancia-dealer
om deze werkzaamheden uit te la-
ten voeren. De rem- en koppelings-
vloeistof is giftig en zeer
corrosief. Als de vloeistof
per ongeluk wordt gemorst, moe-
ten de betreffende delen onmid-
dellijk worden gewassen met wa-
ter en een neutrale zeep en daarna
met veel water worden afgespoeld.
Roep bij inslikken onmiddellijk de
hulp in van een arts.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 197

198
Als de hierna beschreven
werkzaamheden voor het
vervangen van het filter
niet juist en zonder de verplichte
voorzorgsmaatregelen worden uit-
gevoerd, kan dit de rijveiligheid
van de auto negatief beïnvloeden.Als de auto voornamelijk
in een stoffige omgeving
wordt gebruikt, moet het
filter sneller worden vervangen
dan is voorgeschreven in het Ge-
programmeerd Onderhoud.
Als het filter wordt gerei-
nigd, kan het beschadigen;
hierdoor kan ernstige
schade aan de motor ontstaan. VERVANGEN (fig. 11)
Ga als volgt te werk:
– verwijder de krikslinger;
– draai de bouten Aop de rand los
en maak het deksel Blos;
– verwijder het filterelement en ver-
vang het.POLLEN-
FILTER
Dit filter heeft tot taak om de lucht
mechanisch/elektrostatisch te reinigen
als de ruiten zijn gesloten.
Laat de conditie één keer per jaar bij
de Lancia-dealercontroleren; bij
voorkeur aan het begin van de zomer.
Als de auto voornamelijk wordt ge-
bruikt in een stoffige omgeving of bij
een sterke luchtverontreiniging ver-
dient het aanbeveling het filter snel-
ler te vervangen dan is voorgeschre-
ven in het Geprogrammeerd Onder-
houd.
fig. 11
L0B0170b
183-211 Phedra OLA 5-06-2008 11:22 Pagina 198

199
WAARSCHUWINGAls het pollen-
filter niet op tijd wordt vervangen,
wordt de werking van de klimaatre-
geling aanzienlijk slechter.
Wendt u voor het vervan-
gen van het pollenfilter tot
de Lancia-dealer.Verontreinig het milieu
niet met het door diesel-
brandstof verontreinigde
water dat uit het filter is afgetapt.
Het verdient aanbeveling om het
aftappen te laten uitvoeren door de
Lancia-dealer, die de beschikking
heeft over de middelen om de
vloeistof milieuvriendelijk en vol-
gens de wettelijke normen af te
voeren.DIESELFILTER
CONDENS AFTAPPEN (fig. 12)
Water in het brandstofcircuit kan
het inspuitsysteem ernstig beschadi-
gen en de motor onregelmatig laten
draaien; tap daarom elke 5000 kmde
condens af.
Wendt u hiervoor tot de Lancia-
dealer.
De hierna beschreven procedure
dient alleen ter informatie:
– draai de schroefafsluiting Aaan de
onderzijde van het filter enige slagen
los;
– draai de schroefaansluiting Aweer
vast als er brandstof zonder water uit-
stroomt.
fig. 12
L0B0172b
