Lancia Phedra 2009 Instructieboek (in Dutch)

230
Toepassing
WAARSCHUWINGNooit bijvullen of mengen met vloeistoffen waarvan de specificaties afwijken van hetgeen is voorgeschreven.Toepassingen
Versnellingsbakken en
differentieels
handgeschakeld
Hydraulische
stuurbekrachtiging
Elektronische automati-
sche versnellingsbak
Homokinetische
koppelingen wielzijde
Hydraulisch remsysteem
en hydraulische
koppelings-bediening
Motorkoelsysteem.
Mengverhouding:
50% water en 50%
PARAFLU UP
Mengen met
dieselbrandstof
(25 cc per 10 liter)
Puur of
verdund te gebruiken in
ruitensproeiers Originele vloeistoffen
en smeermiddelen
TUTELA CAR
EXPERYA
Contractual Technical
Reference N° F178.B06
TUTELA GI/E
Contractual Technical
Reference N° F001.C94
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU UP
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02 Specificaties van de vloeistoffen en smeermiddelen
voor een juiste werking van de auto
Synthetische olie SAE 75W-80.
Overstijgt de specificaties API GL-4.
Kwalificatie FIAT 9.55550-MZ2.
Olie voor automatische versnellingsbakken.
Overstijgt de specificatie “ATF DEXRON III”.
KwalificatieFIAT 9.55550-AG2.
Vet met molybdeendisulfide voor hoge
gebruikstemperaturen. Indringingsgetal N.L.G.I. 1-2.
Kwalificatie FIAT 9.55580.
Synthetische vloeistof voor rem- en koppelingssystemen
Overstijgt de specificaties: FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704.
Kwalificatie FIAT 9.55597.
Rood beschermmiddel met antivrieswerking op basis
van glycol-monoethyleen met organische formule.
Overstijgt de specificaties CUNA NC 956-16, ASTM D 3306.
Kwalificatie FIAT 9.55523.
Additief voor dieselbrandstof met beschermende werking
voor dieselmotoren.
Mengsel van alcohol en oppervlakte-actieve stoffen CUNA
NC 956-11.
Kwalificatie FIAT 9.55522. Smeermiddelen
en vetten voor
krachtoverbren-
gingen
Remvloeistof
Bescherming voor
radiateurs
Additief
brandstof
Ruitensproeier-
vloeistof voor
en achter
212-232 Phedra OLA 5-06-2008 11:30 Pagina 230

231
BRANDSTOF-
VERBRUIK
Het brandstofverbruik dat in de vol-
gende tabel is opgenomen, is gemeten
volgens een vastgestelde testmethode
die in EU-normen is vastgelegd.
Het brandstofverbruik is gemeten
volgens onderstaande procedure:
– Een stadsrit: bestaande uit een
koude start gevolgd door een gesimu-
leerde, normale testrit in stadsverkeer;– rit buiten de stad:: waarbij veel-
vuldig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal
gebruik van de auto buiten de stad
wordt gesimuleerd. De snelheid va-
rieert tussen de 0 en 120 km/h;
– gecombineerd verbruik: hierbij
telt de waarde van de stadsrit mee
voor 37% en de waarde van de testrit
buiten de stad voor 63%.WAARSCHUWING Het soort
wegdek, de verkeerssituatie, atmos-
ferische omstandigheden, rijstijl,
algemene conditie van de auto, het
uitrustingsniveau, gebruik van de
airconditioning, de lading van de
auto, imperiaal op het dak en an-
dere situaties die de aerodynamica
kunnen beïnvloeden, leveren een
ander brandstofverbruik op dan
hier vermeld (zie “Kostenbespa-
ring en milieubescherming” in het
hoofdstuk “Juist gebruik van de
auto”).
2.2 JTD
170 pk
9,2
6,1
7,22.2 JTD
170 pk automaat
11
6,6
8,2 2.0 JTD
136 pk
9,0
6,0
7,12.0 JTD
120 pk
8,8
5,8
6,9
Brandstofverbruik volgens EU-normen 1999/100 (liter x 100 km)
Stadsverkeer
Buitenweg
Gecombineerd
212-232 Phedra OLA 5-06-2008 11:30 Pagina 231

CO2-EMISSIE UIT DE UITLAAT
De in de onderstaande tabel aangegeven CO2-emissie uit de uitlaat is van toepassing bij het gecombineerde brandstofver-
bruik volgens EU-richtlijn 1999/100 (g/km):
2.0 JTD
120 pk
1822.0 JTD
136 pk
1882.2 JTD
170 pk
automaat
218 2.2 JTD
170 pk
191
232
212-232 Phedra OLA 5-06-2008 11:30 Pagina 232

233
ALFABETISCH REGISTER
Aanhanger (trekken) ............ 147
ABS ........................................ 116
ABS ........................................ 116
- elektronische
remdrukregelaar EBD ....... 118
Accu
- als de accu leeg is ............. 178
- elektrolytniveau controleren
200
- laden ................................ 178
- onderhoud ........................ 201
- starten met een hulpaccu .. 152
- tips ................................... 201
- vervangen ......................... 200
Achterruitensproeier
- bediening .......................... 84
- vloeistof ............................ 195
Achterruitenwisser
- bediening .......................... 84
- vervangen ......................... 207
Achterruitverwarming .......... 72-76
Achteruitrijverlichting
- lamp vervangen ................ 166Afmetingen ............................. 223
Afvalbakje .............................. 98
Allesdragers ............................ 114
Armsteun ............................... 37
Armsteun ............................... 37
Asbak ..................................... 100
ASR ........................................ 120
ASR ........................................ 121
Audio-video ............................ 96
Audio-video aansluiting ......... 96
Auto langere tijd stallen ......... 150
- auto weer in gebruik
nemen ............................... 151
Autoclose ................................ 22
Autoclose (functie) ................. 22
Automatisch inschakelen
buitenverlichting .................. 80
Automatische klimaatregeling 68
- algemeen .............. 68-69-70-71
- bedieningsorganen voor .... 72
- extra bedieningsorganen
achter ............................... 77
- inschakelen ....................... 73
- instellingen ....................... 74- onderhoud ........................ 339
- sensoren ............................ 72
- weergave van storingen ..... 78
Automatische versnellingsbak
(elektronisch geregeld) ........ 90
- auto tot stilstand brengen .. 95
- automatisch schakelen ...... 94
- display .............................. 91
- geluidssignalen ................. 96
- motor starten .................... 92
- selectorhendel ................... 91
- sequentieel schakelen ........ 93
- slepen van de auto ............ 181
- standen van de hendel ...... 91
- starten van de motor ......... 93
- technische specificaties ..... 218
- weergave van storingen ..... 95
Bagage
Bagage vastzetten ................... 110
Bagage vervoeren ................... 110
- bagagehoes ................. 111-112
- achterklep in noodgevallen
openen .............................. 109
233-244 Phedra OLA 5-06-2008 11:32 Pagina 233

234
- achterklep van buitenaf
openen/sluiten .................. 109
- bagage vastzetten .............. 110
- bagage vervoeren .............. 110
- bagagehoes ....................... 111
- bagagenet ......................... 99
- bagageruimteverlichting..... 104
- scheidingsnet .................... 112
Bagagehoes ...................... 111-112
Bagagenet ............................... 99
Bagageruimteverlichting
- lamp vervangen ................ 170
- lamp vervangen ................ 170
Banden
- bandenspanning ............... 222
- onderhoud ........................ 203
- sneeuw .............................. 149
- sneeuwkettingen ............... 150
- verklaring van de codes
op de banden .................... 220
- waarschuwingen ............... 204
- wiel verwisselen ................ 153
Bandenspanning ..................... 222
Bandenspanningscontrolesysteem
TPMS ................................. 122
Bewakingsspiegel voor
kinderen ............................... 38Bewegingsdetectie ................... 20
Blad van achterruitenwisser
- vervangen ......................... 207
Bougies
- onderhoud ........................ 217
Bovenste “verborgen”
dashboardkastjes .................. 96
Brandstof
- meter .............................. 55-56
- onderbreekschakelaar ....... 86
- tankdop ......................134
- verbruik ............................ 229
Brandstof-/ontstekingssysteem
- technische specificaties ..... 217
Brandstofdampopvangsysteem ... 6
Brandstoffilter
(condens aftappen) ....... 189-199
Brandstofniveaumeter ....... 55-56
Brandstofonderbreekschakelaar.. 86
Brandstofverbruik .................. 231
Brilhouder .............................. 97
Buitenverlichting
Buitenverlichting
(bedieningsorganen) ............ 79
- bediening .......................... 79
- lamp voor vervangen ........ 163Carrosserie
- code uitvoeringen .............. 216
- onderhoud ........................ 208
Carrosserie-uitvoeringen
(codes) ................................ 216
Centraal vergrendelen ............ 26
Chassisnummer ...................... 214
CO2-emissie ........................... 232
CODE-card (Lancia CODE) ... 17
CONNECT Nav+ .................. 60
Contactslot ............................. 21
Cruise-control ........................ 88
Cruise-control
(snelheidsregeling) .............. 88
Dashboardkastjeverlichting
- lamp vervangen ................ 169
Dimlicht
- bediening .......................... 97
- halogeenlamp vervangen .. 163
- Xenon lamp vervangen ..... 164
Display van automatische
versnellingsbak ................... 91
Display van het
CONNECT Nav+ ................ 55
233-244 Phedra OLA 5-06-2008 11:32 Pagina 234

235
Display van kilometertotaal-
en dagteller ................... 54-57
Documentenvak ..................... 98
EBD (elektronische
remdrukregelaar) ................ 118
Economisch en milieubewust
rijden .................................. 146
EGR
(uitlaatgasrecirculatiesysteem). 5
Elastische banden .................. 100
Elektrisch dimbare spiegel ..... 38
Elektrische ruitbediening ....... 104
- anti-beklemmingsfunctie.... 104
- bedieningsorganen op
bestuurdersportier ............ 105
- bedieningsorganen op
passagiersportier ............... 106
- bedieningsorganen op
schuifdeuren ..................... 106
Elektronisch diefstalalarm ...... 19
- alarm activeren .................. 20
- bewegingsdetectie
uitschakelen ...................... 20
- diefstalalarm uitschakelen .. 20
- extra afstandsbedieningen
bestellen ........................... 21- systeem programmeren ...... 21
- uitschakelen zonder
afstandsbediening ............. 21
Elektronische regeleenheden
(waarschuwingen) ............... 203
- type .................................. 222
- verklaring van de codes
op de velgen ..................... 221
- waarschuwingen ............... 219
Elektronische remdrukregelaar
EBD .................................... 118
Emissiereductiesystemen ........ 6-7
EOBD ..................................... 122
EOBD (systeem) ..................... 122
ESP ........................................ 119
- ASR .................................. 120
- ingrijpen van het ESP ........ 118
- MSR ................................. 122
- TC .................................... 120
- weergave van storingen ..... 121
- werking ............................ 120
ESP (systeem) ........................ 118
- ASR .................................. 120
- ingrijpen van het ESP ........ 121
- MSR ................................. 122- TC .................................... 120
- weergave van storingen ...... 121
- werking ............................ 120Fles-/beker-/blikjeshouders
en afvalbakjes ..................... 98
Follow me home
(vertraagd uitschakelen
van de verlichting) .............. 79
Front- en zij-airbags .............. 124
- algemene
waarschuwingen ............... 128
- frontairbag
passagierszijde .................. 125
- handmatig uitschakelen
van de
frontairbag
passagierszijde .................. 126
- zij-airbags
(sidebag - headbag) .......... 126
Gebruik van uw auto
en praktische tips ................ 135
Gereedschappen in
de auto ........................ 156-157
Gordelspanners
(veiligheidsgordels) ............. 43
233-244 Phedra OLA 5-06-2008 11:32 Pagina 235

236
Grootlicht
- bediening .......................... 80
- lamp vervangen ................ 163
- signaal .............................. 81
Grootlichtsignaal .................... 81
Handgeschakelde
versnellingsbak ................... 89
- technische specificaties ..... 218
Handgrepen ........................... 99
Handrem ................................ 87
HBA (systeem) ....................... 119
Headbag ................................. 126
Hoofdsteun ............................. 36
Identificatiegegevens ............. 212
- chassisnummer ................. 214
- identificatieplaatje
carrosserielak .................... 214
- motornummer ................... 212
- typeplaatje met
identificatiegegevens ......... 213
Identificatieplaatje
carrosserielak ...................... 214
In het interieur ....................... 96
In noodgevallen ...................... 152Infotelematica-systeem
CONNECT Nav+ ................ 60
Instapverlichting
- lamp vervangen ................ 169
Instrumenten ...................... 54-55
Instrumenten
(instellen lichtintensiteit) ..... 54
Instrumentenpaneel ................ 12
Instrumentenpaneel ............ 54-55
- instrumentenpaneelverlichting
regelen .............................. 54
Instrumentenpaneelverlichting
regelen ................................ 54
Interieur (onderhoud) ............ 211
Interieur reinigen ................... 211
“Isofix”-kinderzitje
(inbouwvoorbereiding voor
montage) ............................. 51
Katalysator .......................... 4
Ken uw auto ........................... 14
Kentekenverlichting
- auto weer in gebruik
nemen ............................... 151
- lamp vervangen ................ 167
auto langere tijd stallen ....... 150Kilometertellerdisplay ............ 58
- dagteller ........................... 58
- motorolieniveaumeter ....... 58
- onderhoudsmeter .............. 58
Kilometertotaal-
en dagteller ..................... 54-57
Kinderen bewaken ................. 38
Kinderen veilig vervoeren ....... 46
Kinderen veilig vervoeren ....... 46
Kinderzitjes ............................ 46
- geschiktheid van de
passagiersstoelen voor het
gebruik van kinderzitjes..... 50
- inbouwvoorbereiding
voor de montage van een
“Isofix”-kinderzitje ........... 51
Klaptafeltje ............................ 98
Klimaatregeling ...................... 66
- uitstroomopeningen ....... 67-68
Koelvloeistoftemperatuurmeter ..55-56
Koplampen
Koplampen ............................. 114
- automatisch inschakelen ... 80
- koplampverstelling ........... 115
- verstelling ......................... 115
233-244 Phedra OLA 5-06-2008 11:32 Pagina 236

237
- Xenon
gasontladingslampen ........ 114
Koplampsproeiers
- bediening .......................... 208
- vloeistof ............................ 195
Koppeling
- specificaties ...................... 218
Kostenbesparing en
milieubescherming .............. 143
Krik ........................ 155-156-157
Lades onder voorstoelen ....... 97
Lak
- behoud ............................. 209
Lambdasonde ......................... 4
Lampen (vervangen) .............. 159
- achterlichtunits ................. 166
- algemene aanwijzingen ..... 160
- koplampen ........................ 162
- lamp van buitenverlichting
vervangen ......................... 162
- overzicht van de lampen ... 161
- type van de lampen .......... 160
Lancia CODE ......................... 14
Lancia CODE (systeem) ......... 14
- CODE-card ....................... 17Lekke band
(wiel verwisselen) ................ 153
Luchtfilter ...................... 189-197
MBA (systeem) .............. 119
Middelste blikjeshouder .......... 97
Milieu (veiligheid en
bescherming) .................. 2-134
Mistachterlicht
- bediening .......................... 81
- lamp vervangen ................ 166
Mistlampen
- bediening .......................... 81
- lamp vervangen ................ 165
Motor
Motor starten ......................... 135
- motor uitzetten ................. 137
- starten door aanduwen
of trekken ....................136-153
- starten met een hulpaccu .. 152
- startsysteem ...................... 21
- warmdraaien .................... 136
Motor uitzetten ....................... 137
- identificatiecode ................ 216
- nummer ............................ 212
- technische gegevens .......... 216
Motorkap ............................... 112Motorkoelvloeistof .................. 194
Motorolie
- niveau controleren ............ 192
- gewichten ....................225-226
- olieverbruik .................192-193
- specificaties ...................... 226
Motorolieniveau ...................... 192
Motorolieverbruik .............192-193
Motorruimte (uitspuiten) ........ 210
MSR ....................................... 122
MSR (systeem) ....................... 122
Na aanschaf gemonteerde
accessoires ........................... 132
Niveaus (controleren) ............. 190
- automatische
versnellingsbak ................. 194
- motorkoelvloeistof ............ 194
- motorolie .......................... 192
- rem- en
koppelingsvloeistof ........... 196
- ruitensproeiervloeistof
(voor/achter/koplampen) ... 195
- stuurbekrachtigingsolie ..... 195
Nuttige accessoires ................. 151
233-244 Phedra OLA 5-06-2008 11:32 Pagina 237

238
Onderhoud van de auto ........ 183
- gebruik van de auto onder
zware omstandigheden ...... 187
- geprogrammeerd
onderhoud ........................ 183
- geprogrammeerd
onderhoudsschema .... 184-186
- onderhoudsmeter ............... 57
- periodieke controles .......... 186
Onderhoudsmeter ................... 57
- op nul zetten (resetten) ..... 59
- opnieuw instellen .............. 59
- werking ............................ 58
Onderste dashboardkastje ...... 96
Ongeval (bij een) .................... 182
- als er gewonden zijn ......... 182
- verbandtrommel ............... 182
Opbergruimtes .................... 97-98
Bagageruimte
- in noodgevallen openen .... 109
- ont-/vergrendelen ............. 109
Opbergvak ......................... 97-98
Opendaken ............................. 107
- openen/sluiten .......... 107-108
Opkrikken .............................. 179
- met de krik ....................... 179- met een hefbrug of de
werkplaatskrik .......... 179-180
Oxidatiekatalysator ................ 5
Parkeersensoren .......... 130
- trekken van aanhangers .... 131
- waarschuwingen ............... 131
Parkeren ................................ 137
Plafondlampje in het
midden en achter ................ 102
- lamp vervangen ................ 168
Plafondverlichting voor .......... 102
- lamp vervangen ................ 168
Pollenfilter ...................... 189-198
- onderhoud ................ 185-187
Prestaties ................................ 224
Regensensor ..................... 82-83
Rem- en koppelingsvloeistof ... 196
Remlichten ............................. 166
- derde remlicht .................. 167
Remmen
- technische specificaties ..... 218
- vloeistofniveau .................. 196
Richtingaanwijzers
Richtingaanwijzers
- bediening .......................... 82- lamp op flank vervangen .. 165
- lamp voor vervangen ........ 164
- type .................................. 161
Rubber slangen (onderhoud) .. 205
Ruiten achter........................... 106
Ruiten achter openen/sluiten .. 106
- uitzetbaar ......................... 106
- reinigen ............................ 210
Ruitensproeier
- bediening .......................... 84
- vloeistof ............................ 195
Ruitensproeiers (onderhoud) .. 207
Ruitensproeiervloeistof
(voor/achter/koplampen) .... 195
Ruitenwisserbladen
- vervangen ..................... 82-206Schemersensor (voor automatisch
inschakelen verlichting) ...... 80
- bediening .......................... 80
Schuifdeuren
- ont-/vergrendelen ......... 24-25
Sigarenaansteker .................... 100
Signalen voor een correct
gebruik van uw auto ............ 8
Slepen van de auto ................. 180
Sleutel .................................... 14
233-244 Phedra OLA 5-06-2008 11:32 Pagina 238

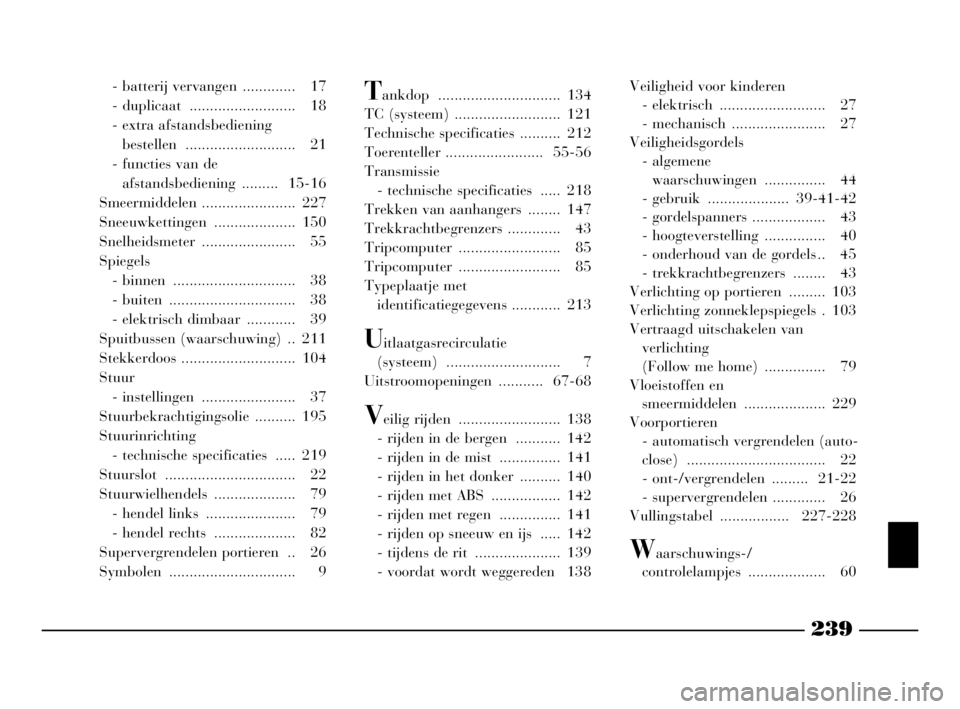

239
- batterij vervangen ............. 17
- duplicaat .......................... 18
- extra afstandsbediening
bestellen ........................... 21
- functies van de
afstandsbediening ......... 15-16
Smeermiddelen ....................... 227
Sneeuwkettingen .................... 150
Snelheidsmeter ....................... 55
Spiegels
- binnen .............................. 38
- buiten ............................... 38
- elektrisch dimbaar ............ 39
Spuitbussen (waarschuwing) .. 211
Stekkerdoos ............................ 104
Stuur
- instellingen ....................... 37
Stuurbekrachtigingsolie .......... 195
Stuurinrichting
- technische specificaties ..... 219
Stuurslot ................................ 22
Stuurwielhendels .................... 79
- hendel links ...................... 79
- hendel rechts .................... 82
Supervergrendelen portieren .. 26
Symbolen ............................... 9Tankdop .............................. 134
TC (systeem) .......................... 121
Technische specificaties .......... 212
Toerenteller ........................ 55-56
Transmissie
- technische specificaties ..... 218
Trekken van aanhangers ........ 147
Trekkrachtbegrenzers ............. 43
Tripcomputer ......................... 85
Tripcomputer ......................... 85
Typeplaatje met
identificatiegegevens ............ 213
Uitlaatgasrecirculatie
(systeem) ............................ 7
Uitstroomopeningen ........... 67-68
Veilig rijden ......................... 138
- rijden in de bergen ........... 142
- rijden in de mist ............... 141
- rijden in het donker .......... 140
- rijden met ABS ................. 142
- rijden met regen ............... 141
- rijden op sneeuw en ijs ..... 142
- tijdens de rit ..................... 139
- voordat wordt weggereden 138Veiligheid voor kinderen
- elektrisch .......................... 27
- mechanisch ....................... 27
Veiligheidsgordels
- algemene
waarschuwingen ............... 44
- gebruik .................... 39-41-42
- gordelspanners .................. 43
- hoogteverstelling ............... 40
- onderhoud van de gordels .. 45
- trekkrachtbegrenzers ........ 43
Verlichting op portieren ......... 103
Verlichting zonneklepspiegels . 103
Vertraagd uitschakelen van
verlichting
(Follow me home) ............... 79
Vloeistoffen en
smeermiddelen .................... 229
Voorportieren
- automatisch vergrendelen (auto-
close) .................................. 22
- ont-/vergrendelen ......... 21-22
- supervergrendelen ............. 26
Vullingstabel ................. 227-228
Waarschuwings-/
controlelampjes ................... 60
233-244 Phedra OLA 5-06-2008 11:32 Pagina 239
