Lancia Phedra 2009 Instructieboek (in Dutch)

– verwijder het geklemd gemon-
teerde deksel Cop de voor-
(fig. 42) of achterbumper (fig. 43);
– draai het sleepoog Ageheel op de
schroefdraadpen.
180
MET EEN HEFBRUG
De auto moet omhoog worden gezet
met de uiteinden van de armen op de
afgebeelde plaats (fig. 40):
A- arm voor;
B- arm achter.ALS DE AUTO MOET WORDEN
GETROKKEN
Het bij de auto geleverde sleepoog
bevindt zich in de motorruimte.
Ga voor het monteren van het sleep-
oog als volgt te werk:
– open de motorkap (neem hierbij
de aanwijzingen uit de paragraaf
“Motorkap” in het hoofdstuk “Ken
uw auto”) in acht;
– neem het sleepoog A(fig. 41) uit
de bevestigingen B;
fig. 40
L0B0451b
fig. 41
L0B0044b
fig. 43
L0B0157b
fig. 42
L0B0156b
152-182 Phedra OLA 5-06-2008 11:14 Pagina 180
152-182_Phedra_OLA.pdf 2930-07-2008 08:50:27

181
Reinig de schroefdraad
zorgvuldig voordat het
sleepoog wordt gemon-
teerd. Controleer voor het slepen
of het sleepoog geheel op de
schroefdraad is gedraaid.
Draai voor het slepen de
sleutel in stand M en ver-
volgens in S zonder de
contactsleutel uit het slot te ver-
wijderen. Als de contactsleutel uit
het contactslot wordt genomen,
schakelt automatisch het stuurslot
in waardoor het onmogelijk wordt
de auto te besturen.Als de auto wordt ge-
sleept, moeten beslist de
wettelijke voorschriften
worden opgevolgd, die betrekking
hebben op het slepen en het weg-
gedrag.
Tijdens het slepen kan
geen gebruik worden ge-
maakt van de rem- en
stuurbekrachtiging; om te remmen
moet een grotere kracht op het
rempedaal en om te sturen moet
een
grotere kracht op het stuur
worden uitgeoefend. Gebruik voor
het slepen geen elastische kabels
en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of de
sleepkabel geen carrosseriedelen
kan beschadigen.Start de motor niet als de
auto wordt gesleept.
WAARSCHUWINGZorg ervoor
dat bij uitvoeringen met automatische
versnellingsbak de selectorhendel in
vrij staat (stand N), controleer of de
auto beweegt als er tegen geduwd
wordt en voer de hiervoor beschreven
handelingen voor auto’s met een
handgeschakelde versnellingsbak uit.
Als de selectorhendel niet in vrij kan
worden gezet (stand N), kan de auto
niet worden gesleept. Wendt ut tot de
Lancia-dealer.
152-182 Phedra OLA 5-06-2008 11:14 Pagina 181
152-182_Phedra_OLA.pdf 3030-07-2008 08:50:27

VERBANDTROMMEL (fig. 44)
Deze moet ten minste bevatten:
steriele gaasjes om de wonden af te
dekken en schoon te maken, verband
met verschillende breedtes, pleisters
met verschillende afmetingen, een
verpakking hydrofiel katoen, een
flesje desinfecterend middel, een ver-
pakking papieren zakdoekjes, een
schaar met afgeronde punten, een
pincet, twee bloedstelpende zwachtels.
Naast de verbanddoos moeten ook
een brandblusser en een blusdeken in
de auto aanwezig zijn; de verband-
doos en de brandblusser zijn lever-
baar in het Lancia Lineaccessori pro-
gramma.
182
– Blijf altijd kalm; als u niet direct bij
het ongeval betrokken bent, stop dan
op ten minste tien meter van het onge-
val; stop, op de snelweg, zonder de
vluchtstrook te blokkeren; zet de mo-
tor uit en schakel de waarschuwings-
knipperlichten in; verlicht, ‘s nachts de
plaats van het ongeval met de kop-
lampen; wees altijd voorzichtig, voor-
kom aanrijdingen; geef de plaats van
het ongeval aan met de gevarendrie-
hoek op een goed zichtbare plaats en
op de wettelijk vastgestelde afstand;
roep de hulpdiensten op en geef deze
zo nauwkeurig mogelijke informatie.
Gebruik op de snelweg de praatpalen.
– Bij botsingen waar meerdere au-
to’s bij zijn betrokken, bestaat een gro-
ter risico, vooral bij slecht zicht, dat u
betrokken raakt bij andere botsingen.
Verlaat onmiddellijk de auto en wacht
achter de vangrail.
– Verwijder de contactsleutel uit de
betrokken auto’s.
– Als een brandstoflucht of andere
chemische geur wordt waargenomen,
rook dan niet en doof sigaretten; ge-
bruik de brandblusser, blusdekens,
zand of aarde om, ook kleine, bran-
den te blussen. Gebruik
nooit water.– Als de portieren zijn vergrendeld,
probeer dan niet de gelaagde voorruit
stuk te slaan om uit de auto te ont-
snappen. De zijruiten en de achterruit
zijn eenvoudiger stuk te slaan.
ALS ER GEWONDEN ZIJN
– Laat de slachtoffers nooit alleen.
Het is uw plicht om hulp te bieden,
ook als u niet direct bij het ongeval
bent betrokken.
– Blijf niet om het slachtoffer heen
staan.
– Stel het slachtoffer gerust en ver-
tel hem/haar dat de hulpdiensten zul-
len arriveren; blijf naast het slacht-
offer om eventuele paniekaanvallen
de kop in te drukken.
– Maak de veiligheidsgordel van het
slachtoffer los of snijd deze door.
– Geef het slachtoffer geen drinken;
het slachtoffer mag nooit worden ver-
plaatst, behalve onder de hierna ge-
noemde omstandigheden.
– Trek het slachtoffer alleen uit de
auto bij brandgevaar, het risico van
verdrinking of als de kans bestaat dat
de auto naar beneden stort. Als het
slachtoffer uit de auto wordt getrok-
ken: oefen dan geen kracht uit op de
ledematen, trek nooit aan het hoofd,
houd zo veel mogelijk het lichaam ho-
rizontaal.
fig. 44
L0B0198b
BIJ EEN ONGEVAL
152-182 Phedra OLA 5-06-2008 11:14 Pagina 182
152-182_Phedra_OLA.pdf 3130-07-2008 08:50:27

183
GEPROGRAM-
MEERD
ONDERHOUD
Juist onderhoud is een belangrijke
factor voor een lange levensduur, de
beste prestaties en een zo zuinig mo-
gelijk gebruik van de auto.
Voor deze Lancia is een aantal con-
troles en onderhoudswerkzaamheden
vastgesteld die elke 30.000 km moe-
ten worden uitgevoerd.Het is belangrijk om te weten dat het
Geprogrammeerd Onderhoud niet alle
werkzaamheden behelst die aan de
auto moeten worden uitgevoerd: zo-
wel in de beginperiode voor de on-
derhoudsbeurt bij 30.000 kilometer
als daarna, tussen twee onderhouds-
beurten in, moet regelmatig enige
aandacht aan de auto worden ge-
schonken. Controleer bijvoorbeeld re-
gelmatig de bandenspanning en de
vloeistofniveaus en vul de vloeistoffen
zonodig bij.
WAARSCHUWINGDe onder-
houdsbeurten van het Geprogram-
meerd Onderhoud zijn voorgeschre-
ven door de fabrikant. Als de onder-
houdsbeurten niet worden uitgevoerd,
is het mogelijk dat de garantie vervalt.Het Geprogrammeerd Onderhoud
kan door alle Lancia-dealersop
vooraf bepaalde momenten word
en
uitgevoerd.
Reparaties, die niet tot de normale
onderhoudsbeurt behoren en tijdens
het uitvoeren van de onderhoudsbeurt
nodig blijken te zijn, worden uitslui-
tend na toestemming van de klant uit-
gevoerd.
WAARSCHUWINGWendt u tot de
Lancia-dealerbij eventuele storin-
gen en wacht niet tot de volgende on-
derhoudsbeurt.
ONDERHOUD VAN UW AUTO
Als de auto vaak wordt
gebruikt voor het trekken
van aanhangers, moeten er
kortere intervallen worden aange-
houden tussen de onderhouds-
beurten.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 183

184
GEPROGRAMMEERD ONDERHOUDSSCHEMA
30 60 90 120 150 180 x 1000 km
Banden op conditie en slijtage controleren en bandenspanning
eventueel herstellen
Werking verlichting controleren (koplampen, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimteverlichting, interieurverlichting,
dashboardkastjeverlichting, lampjes op instrumentenpaneel, claxon)
Werking van de ruitenwissers/-sproeiers controleren en eventueel
sproeiers afstellen
Stand wisserbladen voor/achter controleren en wisserbladen op
slijtage controleren
Remblokken van schijfremmen voor op conditie en slijtage controleren
en werking waarschuwingslampje voor versleten remblokken controleren
Remblokken van schijfremmen achter op conditie en slijtage controleren
Visueel controleren: buitenzijde carrosserie, bodemplaatbescherming,
leidingen, pijpen en slangen (uitlaat, brandstofsysteem,
remsysteem), rubber delen (stofhoezen, moffen, bussen enz.)
Vergrendelingen van de motorkap en achterklep
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (hydraulisch
rem-/koppelingssysteem, accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor de hulporganen visueel controleren
Spanning van aandrijfriem(en) voor de hulporganen
controleren (bij motoren zonder automatische riemspanner)
Conditie van getande distributieriem visueel controleren
Controle op uitstoot van schadelijke stoffen/uitlaatgasrook uitvoeren
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●
●
●●●●●●
183-211 Phedra OLA 5-06-2008 11:22 Pagina 184

185
30 60 90 120 150 180 x 1000 km
Motormanagementsystemen controleren (m.b.v. diagnosestekker)
Vloeistof voor roetfilter bijvullen
(2.0 JTD 136 pk en 2.2 JTD uitvoeringen)
Roetfilter vervangen (2.0 JTD 136 pk en 2.2 JTD uitvoeringen)
Getande distributieriem vervangen*
Brandstoffilter vervangen
Brandstoffilter aftappen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen
Remvloeistof vervangen (of elke 24 maanden)
Pollenfilter vervangen (of elke 24 maanden)
(*) Het verdient aanbeveling om de getande distributieriem elke 180.000 km of elke 10 jaar te vervangen.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 185

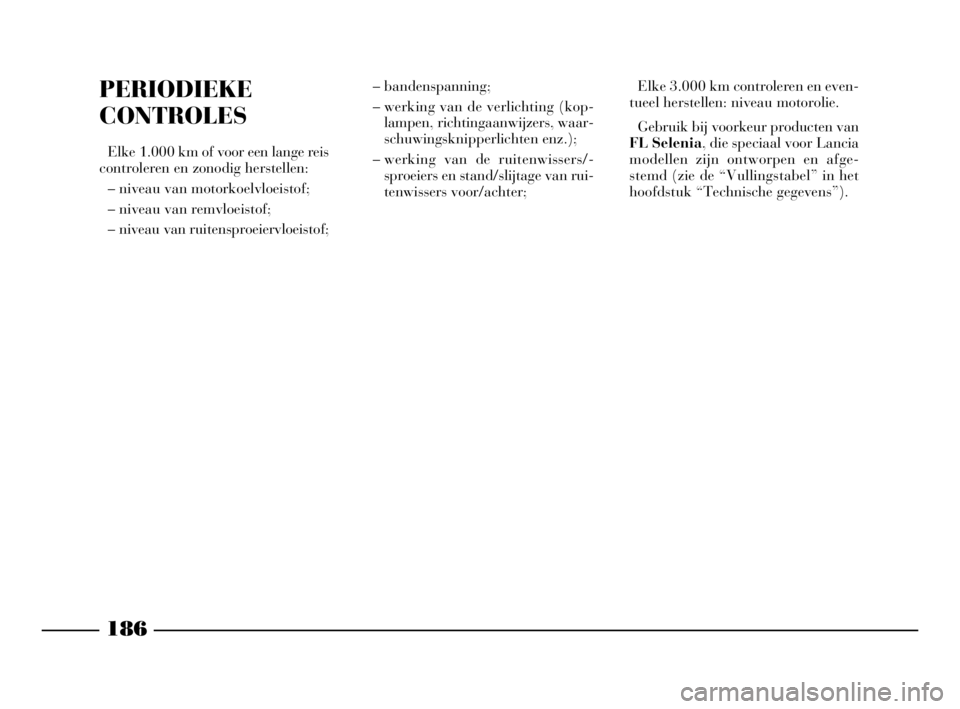

PERIODIEKE
CONTROLES
Elke 1.000 km of voor een lange reis
controleren en zonodig herstellen:
– niveau van motorkoelvloeistof;
– niveau van remvloeistof;
– niveau van ruitensproeiervloeistof;– bandenspanning;
– werking van de verlichting (kop-
lampen, richtingaanwijzers, waar-
schuwingsknipperlichten enz.);
– werking van de ruitenwissers/-
sproeiers en stand/slijtage van rui-
tenwissers voor/achter;Elke 3.000 km controleren en even-
tueel herstellen: niveau motorolie.
Gebruik bij voorkeur producten van
FL Selenia, die speciaal voor Lancia
modellen zijn ontworpen en afge-
stemd (zie de “Vullingstabel” in het
hoofdstuk “Technische gegevens”).
186
183-211 Phedra OLA 5-06-2008 11:22 Pagina 186

187
GEBRUIK VAN
DE AUTO
ONDER ZWARE
OMSTANDIGHEDEN
Als de auto overwegend onder zware
bedrijfsomstandigheden wordt ge-
bruikt, zoals:
– voor het trekken van aanhangers
of caravans;
– op stoffige wegen;– veel korte ritten (korter dan 7-8
km) en vaak bij temperaturen on-
der nul;
– bij een vaak langdurig stationair
draaiende motor of lange ritten
met een lage snelheid (bijv. huis
aan huis bezorging) of als de auto
lang niet wordt gebruikt;
– in stadsverkeer;moeten de volgende controles vaker
worden uitgevoerd dan is voorge-
schreven in het Geprogrammeerd On-
derhoud:
– remblokken van schijfremmen
voor op conditie en slijtage con-
troleren;
183-211 Phedra OLA 5-06-2008 11:22 Pagina 187

188
– vergrendeling van de motorkap en
achterklep op vervuiling controle-
ren en mechanismen smeren;
– visueel de conditie controleren van:
motor, versnellingsbak, transmis-
sie, bodemplaatbescherming, pij-
pen/leidingen en slangen (uitlaat,
brandstofsysteem, remsysteem),
rubber delen (stofhoezen, moffen,
bussen enz.);– lading van accu en elektrolytni-
veau controleren;
– conditie van de aandrijfriemen
voor de hulporganen visueel con-
troleren;– pollenfilter controleren en eventu-
eel vervangen;
– luchtfilter controleren en eventu-
eel vervangen.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 188

Rook niet als werkzaam-
heden in de motorruimte
worden uitgevoerd: er
kunnen gas en ontvlambare dam-
pen aanwezig zijn; brandgevaar.
Attentie. Als de steun-
stang verkeerd geplaatst
wordt, kan de motorkap
onverwacht dichtvallen.
189

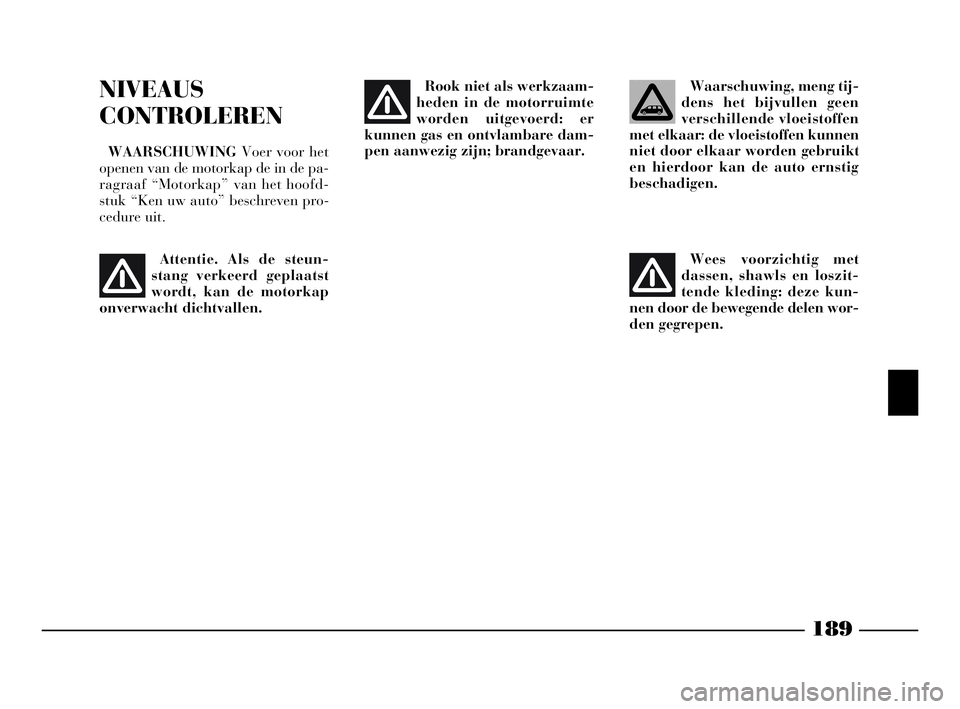

NIVEAUS
CONTROLEREN
WAARSCHUWINGVoer voor het
openen van de motorkap de in de pa-
ragraaf “Motorkap” van het hoofd-
stuk “Ken uw auto” beschreven pro-
cedure uit.Waarschuwing, meng tij-
dens het bijvullen geen
verschillende vloeistoffen
met elkaar: de vloeistoffen kunnen
niet door elkaar worden gebruikt
en hierdoor kan de auto ernstig
beschadigen.
Wees voorzichtig met
dassen, shawls en loszit-
tende kleding: deze kun-
nen door de bewegende delen wor-
den gegrepen.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 189
