Nie zastępować nigdy bez-
piecznika drutem lub innym
materiałem przewodzącym.
Użyć zawsze bezpiecznik nie przepalo-
ny tego samego koloru.
Nie zamieniać w żadnym
przypadku bezpiecznika na
inny o wyższej wartości prą-
dowej, NIEBEZPIECZEŃSTWO
POŻARU!Jeżeli przepali się bezpiecz-
nik główny (MIDI-FUSE,
MAXI-FUSE lub MEGA-
-FUSE), nie wykonywać żadnej napra-
wy, zwrócić się do ASO LanciaROZMIESZCZENIE
BEZPIECZNIKÓW
(rys. 36-37-38)
Bezpieczniki pogrupowane są w trzech
skrzynkach bezpieczników umieszczo-
nych odpowiednio:
– w schowku, aby się dostać wyjąć po-
krywę zabezpieczającą A;
– w pojemniku znajdującym się w pod-
łodze przed siedzeniem pasażera, od
strony akumulatora, aby dostać się pod-
nieść pokrywę zabezpieczającą B;
– w komorze silnika, aby dostać się,
wyjąć pokrywę zabezpieczającą C. Przed wymianą bezpieczni-
ka upewnić się, czy kluczyk
jest wyjęty z wyłącznika za-
płonu jak czy zgaszone i/lub wyłączo-
ne są wszystkie odbiorniki.
Jeżeli bezpiecznik główny
zabezpieczający systemy bez-
pieczeństwa (system air bag,
system hamulcowy), systemy zespołów
napędowych (system silnika, system
skrzyni biegów) lub system przekładni
kierowniczej interweniuje, zwrócić się
do ASO Lancia.
152-182 Phedra LUM PL 17-11-2009 10:06 Pagina 171

174
Skrzynka bezpieczników w schowku (rys. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610 A
15 A
15 A
10 A
20 A
30 A
20 A
15 A
10 A
30 A
30 A
5 A
15 A
10 A
10 A
10 A
15 A
15 A
40 ATylne światła przeciwmgielne
Wycieraczka szyby tylnej
Zasilanie funkcjonowania centralki elektronicznej głównej
Lewe światło stop
Lampy punktowe, zapalniczka, oświetlenie
schowka, lusterko wsteczne wewnętrzne automatyczne
Wycieraczki szyby przedniej, dach przedni otwierany
Gniazdko diagnostyczne, gniazdko na haku przyczepy
Alarm elektroniczny, system infotelematyczny CONNECT Nav +,
sterowanie w kierownicy, filtr przeciwpyłowy
Światło pozycyjne prawe, lampy oświetlenia tablicy rejestracyjnej, podświetlenie stero-
wań klimatyzacji automatycznej, lampa sufitowa (pierwszego, drugiego i trzeciego
rzędu siedzeń)
Zamek centralny i superblokada
Spryskiwacze szyby tylnej
Zasilanie systemu air bag centralki elektronicznej głównej
Światło stop prawe, trzecie światło stop, światła stopu ewentualnej przyczepy
Zasilanie gniazdka diagnostycznego, wyłącznik pedału hamulca i sprzęgła
Zasilanie radioodtwarzacza do centralki elektronicznej głównej
Światło pozycyjne lewe, światła pozycyjne ewentualnej przyczepy
Syrena alarmu elektronicznego
Zasilanie czujnika parkowania do centralki elektronicznej głównej
Ogrzewana szyba tylna
152-182 Phedra LUM PL 17-11-2009 10:06 Pagina 174

175

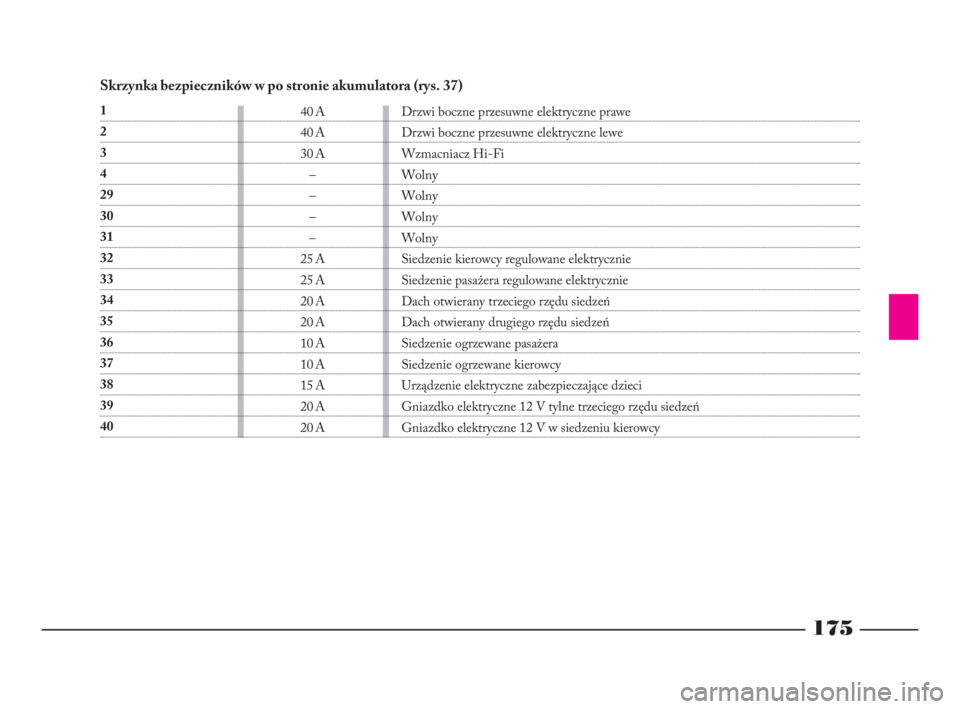

Skrzynka bezpieczników w po stronie akumulatora (rys. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
4040 A
40 A
30 A
–
–
–
–
25 A
25 A
20 A
20 A
10 A
10 A
15 A
20 A
20 ADrzwi boczne przesuwne elektryczne prawe
Drzwi boczne przesuwne elektryczne lewe
Wzmacniacz Hi-Fi
Wolny
Wolny
Wolny
Wolny
Siedzenie kierowcy regulowane elektrycznie
Siedzenie pasażera regulowane elektrycznie
Dach otwierany trzeciego rzędu siedzeń
Dach otwierany drugiego rzędu siedzeń
Siedzenie ogrzewane pasażera
Siedzenie ogrzewane kierowcy
Urządzenie elektryczne zabezpieczające dzieci
Gniazdko elektryczne 12 V tylne trzeciego rzędu siedzeń
Gniazdko elektryczne 12 V w siedzeniu kierowcy
152-182 Phedra LUM PL 17-11-2009 10:06 Pagina 175

176

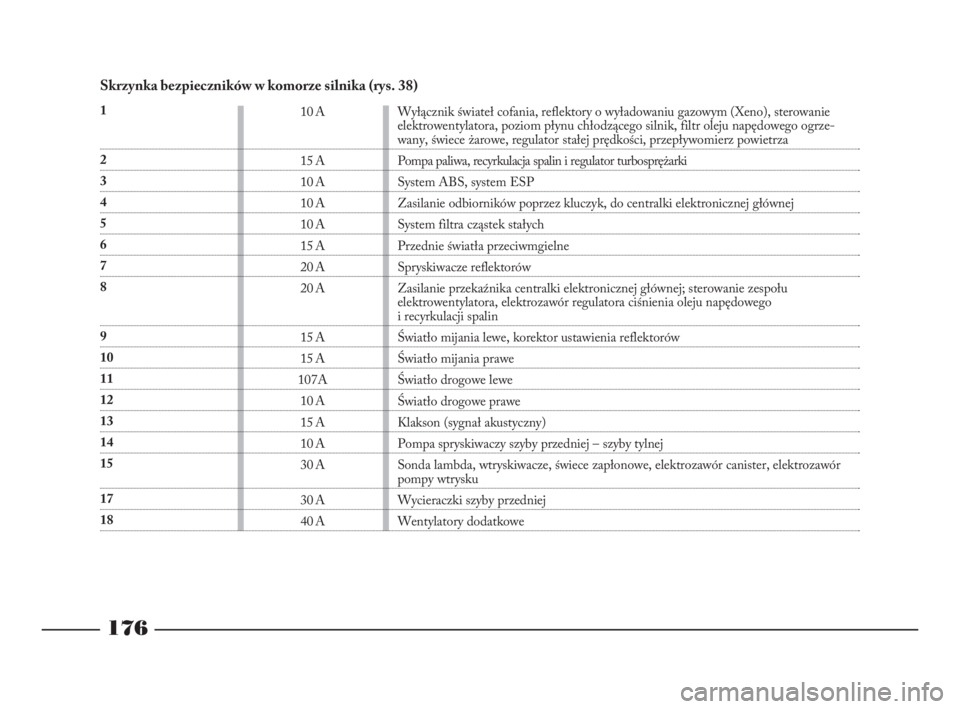

Skrzynka bezpieczników w komorze silnika (rys. 38)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
1810 A
15 A
10 A
10 A
10 A
15 A
20 A
20 A
15 A
15 A
107A
10 A
15 A
10 A
30 A
30 A
40 AWyłącznik świateł cofania, reflektory o wyładowaniu gazowym (Xeno), sterowanie
elektrowentylatora, poziom płynu chłodzącego silnik, filtr oleju napędowego ogrze-
wany, świece żarowe, regulator stałej prędkości, przepływomierz powietrza
Pompa paliwa, recyrkulacja spalin i regulator turbosprężarki
System ABS, system ESP
Zasilanie odbiorników poprzez kluczyk, do centralki elektronicznej głównej
System filtra cząstek stałych
Przednie światła przeciwmgielne
Spryskiwacze reflektorów
Zasilanie przekaźnika centralki elektronicznej głównej; sterowanie zespołu
elektrowentylatora, elektrozawór regulatora ciśnienia oleju napędowego
i recyrkulacji spalin
Światło mijania lewe, korektor ustawienia reflektorów
Światło mijania prawe
Światło drogowe lewe
Światło drogowe prawe
Klakson (sygnał akustyczny)
Pompa spryskiwaczy szyby przedniej – szyby tylnej
Sonda lambda, wtryskiwacze, świece zapłonowe, elektrozawór canister, elektrozawór
pompy wtrysku
Wycieraczki szyby przedniej
Wentylatory dodatkowe
152-182 Phedra LUM PL 17-11-2009 10:06 Pagina 176
