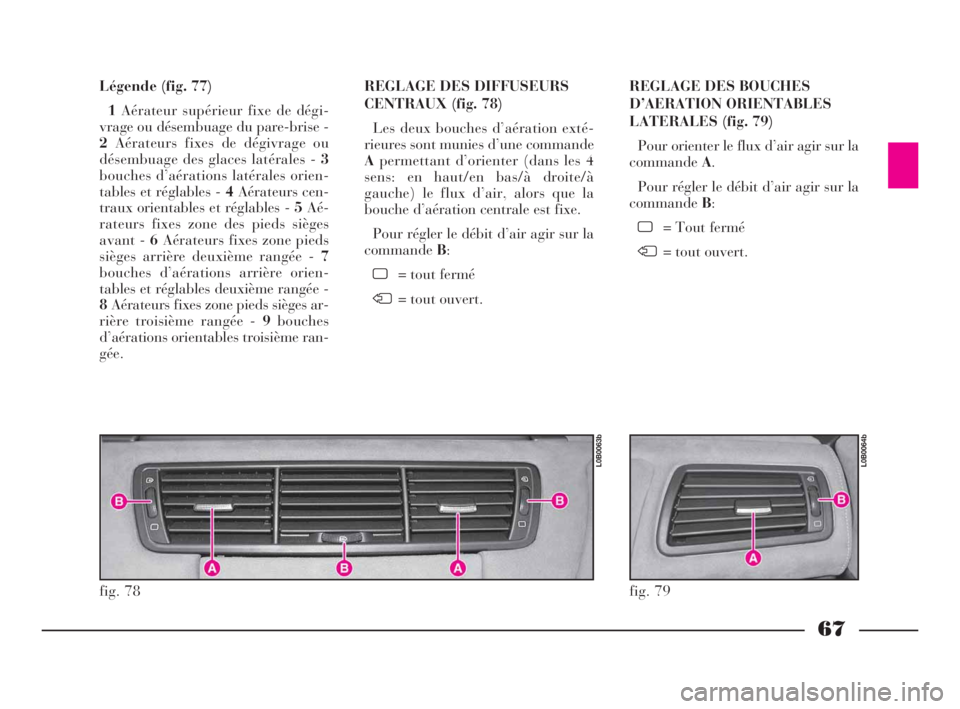

Légende (fig. 77)
1Aérateur supérieur fixe de dégi-
vrage ou désembuage du pare-brise -
2Aérateurs fixes de dégivrage ou
désembuage des glaces latérales - 3
bouches d’aérations latérales orien-
tables et réglables - 4Aérateurs cen-
traux orientables et réglables - 5Aé-
rateurs fixes zone des pieds sièges
avant - 6Aérateurs fixes zone pieds
sièges arrière deuxième rangée - 7
bouches d’aérations arrière orien-
tables et réglables deuxième rangée -
8Aérateurs fixes zone pieds sièges ar-
rière troisième rangée - 9bouches
d’aérations orientables troisième ran-
gée.REGLAGE DES DIFFUSEURS
CENTRAUX (fig. 78)
Les deux bouches d’aération exté-
rieures sont munies d’une commande
Apermettant d’orienter (dans les 4
sens: en haut/en bas/à droite/à
gauche) le flux d’air, alors que la
bouche d’aération centrale est fixe.
Pour régler le débit d’air agir sur la
commandeB:
ô= tout fermé
ö= tout ouvert.REGLAGE DES BOUCHES
D’AERATION ORIENTABLES
LATERALES (fig. 79)
Pour orienter le flux d’air agir sur la
commandeA.
Pour régler le débit d’air agir sur la
commandeB:
ô= Tout fermé
ö= tout ouvert.
fig. 78
L0B0063b
fig. 79
L0B0064b
066-134 FRA Phedra 10-03-2009 12:17 Pagina 67

132
ACCESSOIRES
ACHETES PAR
LE CLIENT
EMETTEURS RADIO ET
TELEPHONES PORTABLES
Les téléphones portables et les émet-
teurs radio (par ex. CB) ne doivent
pas être utilisées dans la voiture, à
moins d’avoir une antenne séparée à
l’extérieur du véhicule.
ATTENTIONL’utilisation de télé-
phones portables, d’émetteurs CB ou
autres appareils dans l’habitacle (sans
antenne extérieure) produit des
champs électromagnétiques à radio-
fréquence. Ceux-ci, amplifiés par les
effets de résonance dans l’habitacle,
peuvent non seulement nuire à la santé
des passagers, mais aussi causer un
dysfonctionnement des systèmes élec-
troniques équipant la voiture, ce qui
risque de compromettre la sécurité du
véhicule.
De plus, la qualité de l’émission et
de la réception de ces appareils peut-
être altéré par l’effet d’écran de la
coque de la voiture.Faire attention lors du
montage de spoilers ad-
joints, roues en alliage et
enjoliveurs non de série: ils pour-
raient réduire la ventilation des
freins et leur efficacité en condi-
tions de freinages violents et répé-
tés, ou bien lors des descentes.
S’assurer aussi que rien n’obstacle
(couvre-tapis, etc.) la course des
pédales.ATTENTION Le montage de dispo-
sitifs comportant des modifications des
caracté-ristiques du vehicule, peut dé-
terminer le re-trait du permis de cir-
culation par les autori-tés préposées et
l’échéance éventuelle de la garantie ex-
clusivement en ce qui concer-ne les dé-
fauts provoqués par la modification
susmentionnée ou reconductibles di-
recte-ment ou indirectement à elle.
Fiat Auto S.p.A. refuse toute respon-
sabilité pour les dommages provoqués
par l’installa-tion d’accessoires non
fournis ou recomman-dés par Fiat
Auto S.p.A. et installés non conformé-
ment aux prescriptions données.
EMETTEURS RADIO
ET TELEPHONES PORTABLES
Les appareils radiotransmetteurs
(téléphones mobiles e-tacs, CB et si-
milaires) ne peuvent être utilisés à
l’intérieur du véhicule, à moins d’uti-
liser une antenne montée à l’extérieur
du véhicule même.
ATTENTION L’utilisation de ces
dispositifs à l’intérieur de l’habitacle
(sans antenne extérieure) peut provo-
quer, en plus de dommages potentiels
pour la santé des passagers, des fonc- INSTALLATION DISPOSITIFS
ELECTRIQUES/ELECTRONIQUES
Les dispositifs électriques/électro-
niques installés après l’achat du vehi-
cule et dans le cadre du service
d’après-vente doivent être dotés de la
marque:
Fiat Auto S.p.A. autorise le montage
d’ap-pareillages émetteurs-récepteurs
à condition que les installations soient
faites dans les règles de l’art, en res-
pectant les indications du construc-
teur, dans un centre spécialisé.
066-134 FRA Phedra 10-03-2009 12:17 Pagina 132

171
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel non approprié. Il faut
toujours utiliser un fusible intact
de la même couleur.
Ne jamais remplacer un
fusible par un autre d’un
ampérage supérieur, DAN-
GER D’INCENDIE!Si un fusible général de
protection (MIDI-FUSE,
MAXI-FUSE o MEGA-FUSE)
intervient, ne procéder à aucune
réparation, mais s’adresser au Ré-
seau Après-vente Lancia.LOCALISATION DES FUSIBLES
(fig. 36 - 37 - 38)
Les fusibles sont groupés dans 3
centrales placées respectivement:
– dans la boîte à gants, pour y accé-
der, enlever le couvercle de protection
A;
– dans la trappe aménagée dans le
plancher devant le siège côté passa-
ger, près de la batterie, pour y accé-
der soulever le couvercle de protection
B;
– dans le compartiment moteur,
pour y accéder, enlever le couvercle
de protectionC. Avant de remplacer un
fusible, s’assurer d’avoir
sorti la clé de contact du
contacteur et d’avoir éteint et/ou
débranché tous les dispositifs élec-
triques.
Si un fusible général de
protection des systèmes de
sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur,
système boîte de vitesses) ou du
système conduite se déclenche,
s'adresser au Réseau Après-vente
Lancia.
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 171

177
Dans cette centrale sont aussi situés les MAXI-FUSE suivants:
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE50A
50A
30A
60A
70A
30A
40A
50AVentilateur électrique (deuxième vitesse)
Système ABS, système ESP
Electrovalve système ESP
Alimentation centrale électronique principale 1
Alimentation centrale électronique principale 2
Ventilateur électrique (première vitesse)
Système Lancia CODE
Ventilateurs supplémentaires climatisation
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 177
