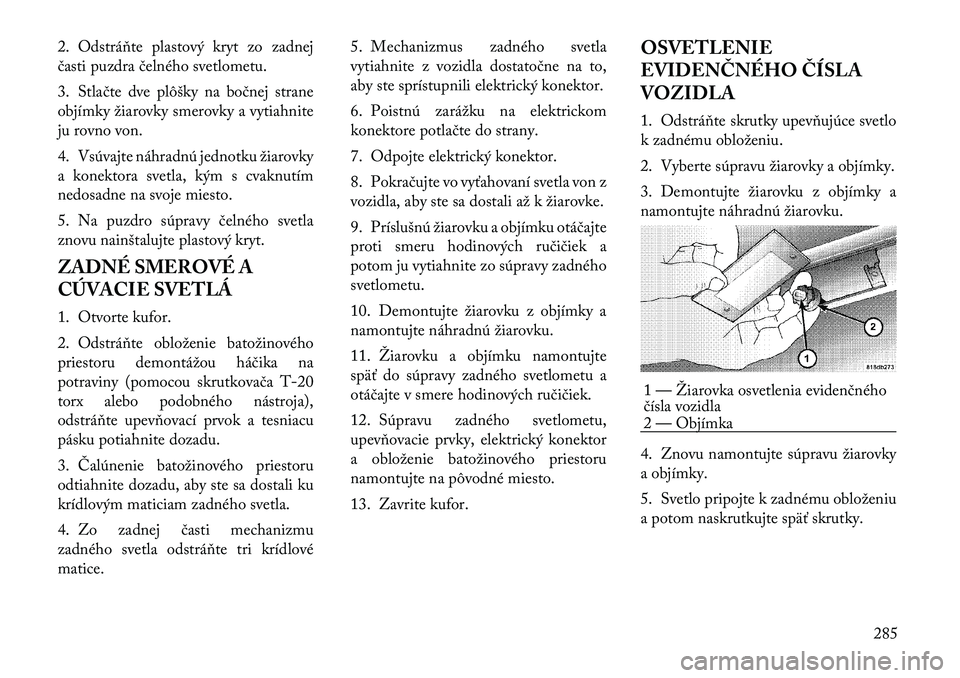

2. Odstráňte plastový kryt zo zadnej
časti puzdra čelného svetlometu.
3. Stlačte dve plôšky na bočnej strane
objímky žiarovky smerovky a vytiahnite
ju rovno von.
4. Vsúvajte náhradnú jednotku žiarovky
a konektora svetla, kým s cvaknutím
nedosadne na svoje miesto.
5. Na puzdro súpravy čelného svetla
znovu nainštalujte plastový kryt.
ZADNÉ SMEROVÉ A
CÚVACIE SVETLÁ
1. Otvorte kufor.
2. Odstráňte obloženie batožinového
priestoru demontážou háčika na
potraviny (pomocou skrutkovača T-20
torx alebo podobného nástroja),
odstráňte upevňovací prvok a tesniacu
pásku potiahnite dozadu.
3. Čalúnenie batožinového priestoru
odtiahnite dozadu, aby ste sa dostali ku
krídlovým maticiam zadného svetla.
4. Zo zadnej časti mechanizmu
zadného svetla odstráňte tri krídlovématice. 5. Mechanizmus zadného svetla
vytiahnite z vozidla dostatočne na to,
aby ste sprístupnili elektrický konektor.
6. Poistnú zarážku na elektrickom
konektore potlačte do strany.
7. Odpojte elektrický konektor.
8. Pokračujte vo vyťahovaní svetla von z
vozidla, aby ste sa dostali až k žiarovke.
9. Príslušnú žiarovku a objímku otáčajte
proti smeru hodinových ručičiek a
potom ju vytiahnite zo súpravy zadného
svetlometu.
10. Demontujte žiarovku z objímky a
namontujte náhradnú žiarovku.
11. Žiarovku a objímku namontujte
späť do súpravy zadného svetlometu a
otáčajte v smere hodinových ručičiek.
12. Súpravu zadného svetlometu,
upevňovacie prvky, elektrický konektor
a obloženie batožinového priestoru
namontujte na pôvodné miesto.
13. Zavrite kufor.
OSVETLENIE
EVIDENČNÉHO ČÍSLAVOZIDLA
1. Odstráňte skrutky upevňujúce svetlo
k zadnému obloženiu.
2. Vyberte súpravu žiarovky a objímky.
3. Demontujte žiarovku z objímky a
namontujte náhradnú žiarovku.
4. Znovu namontujte súpravu žiarovky
a objímky.
5. Svetlo pripojte k zadnému obloženiu
a potom naskrutkujte späť skrutky.
1 — Žiarovka osvetlenia evidenčného
čísla vozidla
2 — Objímka
285

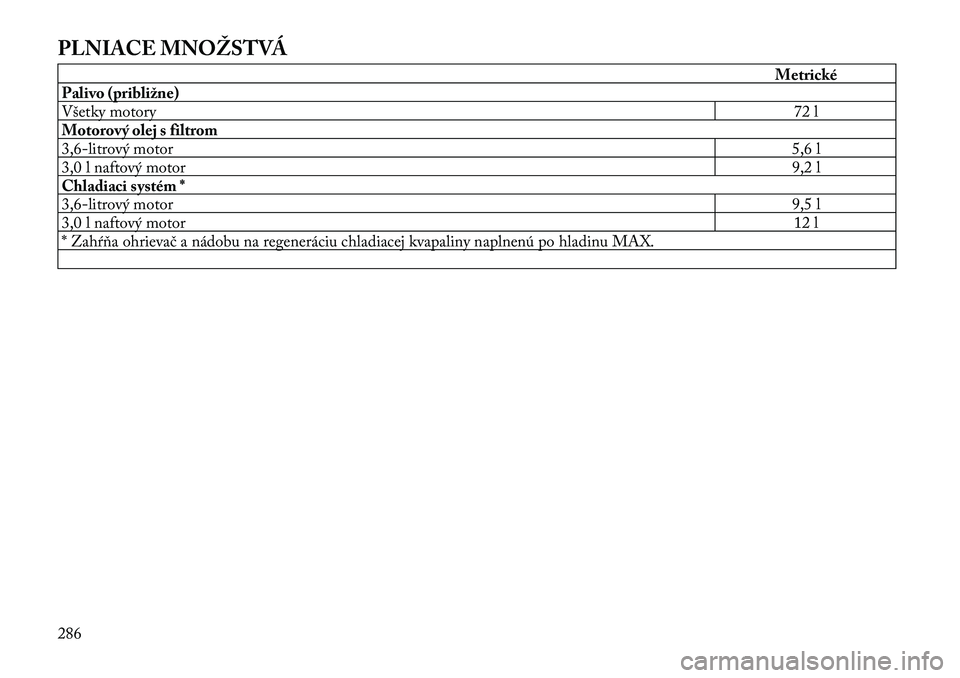

PLNIACE MNOŽSTVÁ
Metrické
Palivo (približne)
Všetky motory 72 l
Motorový olej s filtrom
3,6

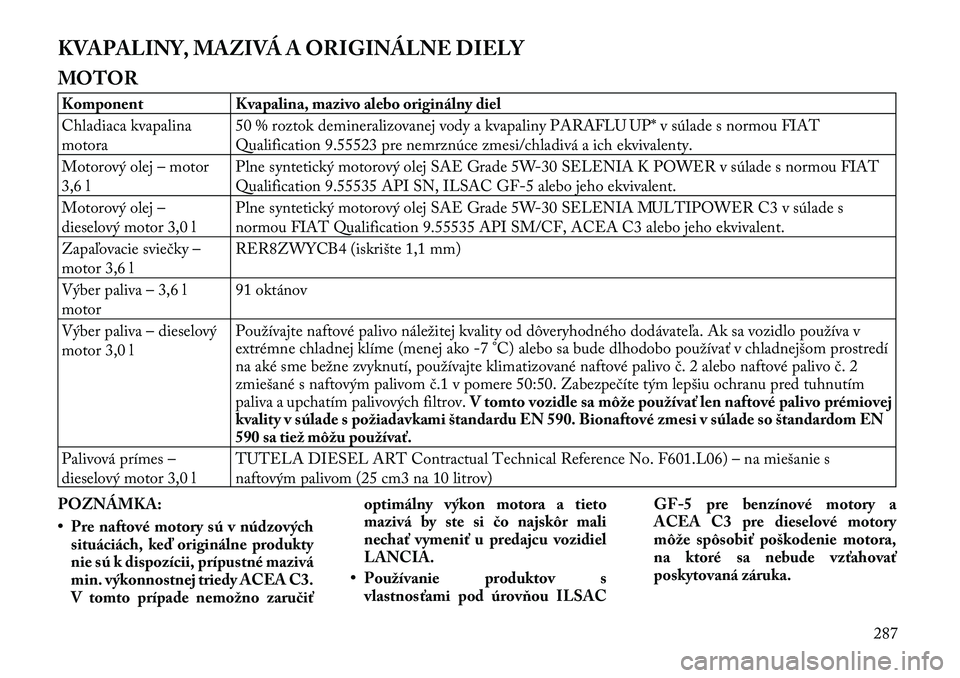

KVAPALINY, MAZIVÁ A ORIGINÁLNE DIELY
MOTORKomponent Kvapalina, mazivo alebo originálny diel
Chladiaca kvapalina motora50 % roztok demineralizovanej vody a kvapaliny PARAFLU UP* v súlade s normou FIAT
Qualification 9.55523 pre nemrznúce zmesi/chladivá a ich ekvivalenty.
Motorový olej – motor
3,6 l Plne syntetický motorový olej SAE Grade 5W
-30 SELENIA K POWER v súlade s normou FIAT
Qualification 9.55535 API SN, ILSAC GF-5 alebo jeho ekvivalent.
Motorový olej –
dieselový motor 3,0 l Plne syntetický motorový olej SAE Grade 5W-30 SELENIA MULTIPOWER C3 v súlade s
normou FIAT Qualification 9.55535 API SM/CF, ACEA C3 alebo jeho ekvivalent.
Za paľovacie sviečky –
motor 3,6 l RER8ZWYCB4 (iskrište 1,1 mm)
Výber paliva – 3,6 lmotor 91 oktánov
Výber paliva – dieselový
motor 3,0 l Používajte naftové palivo náležitej kvality od dôveryhodného dodávateľa. Ak sa vozidlo používa v
extrémne chladnej klíme (menej ako
-7 °C) alebo sa bude dlhodobo používať v chladnejšom prostredí
na aké sme bežne zvyknutí, používajte klimatizované naftové palivo č. 2 alebo naftové palivo č. 2
zmiešané s naftovým palivom č.1 v pomere 50:50. Zabezpečíte tým lepšiu ochranu pred tuhnutím
paliva a upchatím palivových filtrov. V tomto vozidle sa môže používať len naftové palivo prémiovej
kvality v súlade s požiadavkami štandardu EN 590. Bionaftové zmesi v súlade so štandardom EN
590 sa tiež môžu používať.
Palivová prímes –
dieselový motor 3,0 l TUTELA DIESEL ART Contractual Technical Reference No. F601.L06) – na miešanie s
naftovým palivom (25 cm3 na 10 litrov)
POZNÁMKA:
• Pre naftové motory sú v núdzových situáciách, keď originálne produkty
nie sú k dispozícii, prípustné mazivá
min. výkonnostnej triedy ACEA C3.
V tomto prípade nemožno zaručiť optimálny výkon motora a tieto
mazivá by ste si čo najskôr mali
nechať vymeniť u predajcu vozidielLANCIA.
• Používanie produktov s vlastnosťami pod úrovňou ILSAC GF-5 pre benzínové motory a
ACEA C3 pre dieselové motory
môže spôsobiť poškodenie motora,
na ktoré sa nebude vzťahovať
poskytovaná záruka.
287

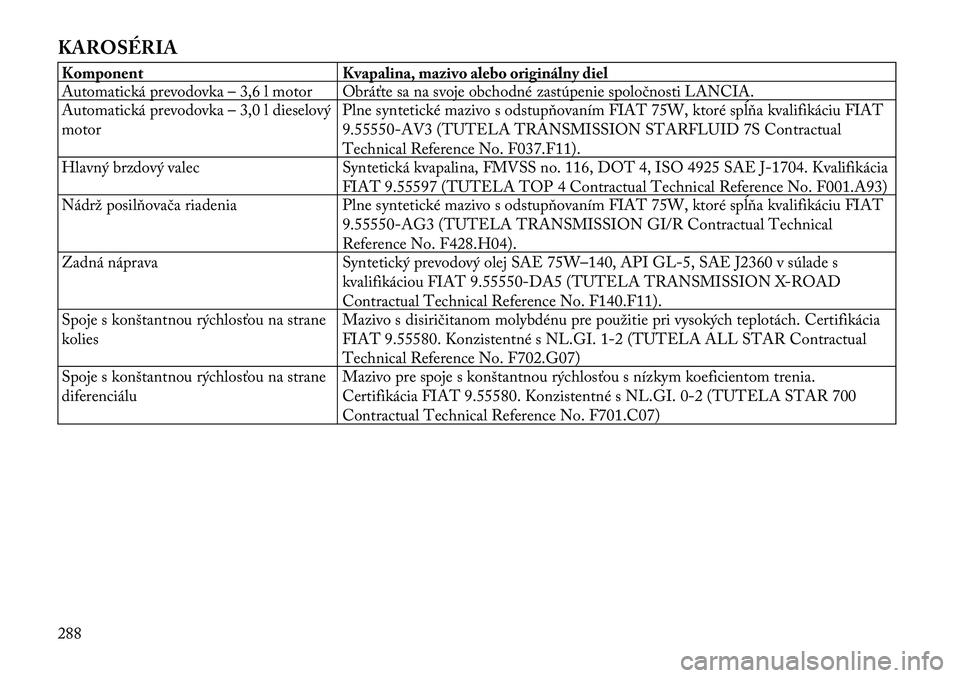

KAROSÉRIAKomponent Kvapalina, mazivo alebo originálny diel
Automatická prevodovka – 3,6 l motor Obráťte sa na svoje obchodné zastúpenie spoločnosti LANCIA.
Automatická prevodovka – 3,0 l dieselový motorPlne syntetické mazivo s odstupňovaním FIAT 75W, ktoré spĺňa kvalifikáciu FIAT
9.55550-AV3 (TUTELA TRANSMISSION STARFLUID 7S Contractual
Technical Reference No. F037.F11).
Hlavný brzdový valec Syntetická kvapalina, FMVSS no. 116, DOT 4, ISO 4925 SAE J-1704. Kvalifikácia
FIAT 9.55597 (TUTELA TOP 4 Contractual Technical Reference No. F001.A93)
Nádrž pos ilňovača riadenia Plne syntetické mazivo s odstupňovaním FIAT 75W, ktoré spĺňa kvalifikáciu FIAT
9.55550-AG3 (TUTELA TRANSMISSION GI/R Contractual Technical
Reference No. F428.H04).
Zadná náprava Syntetický prevodový olej SAE 75W–140, API GL-5, SAE J2360 v súlade s
kvalifikáciou FIAT 9.55550-DA5 (TUTELA TRANSMISSION X-ROAD
Contractual Technical Reference No. F140.F11).
Spoje s konštantnou rýchlos ťou na strane
kolies Mazivo s disiričitanom molybdénu pre použitie pri vysokých teplotách. Certifikácia
FIAT 9.55580. Konzistentné s NL.GI.
1-2 (TUTELA ALL STAR Contractual
Technical Reference No. F702.G07)
Spoje s konštantnou rýchlos ťou na strane
diferenciálu Mazivo pre spoje s konštantnou rýchlosťou s nízkym koeficientom trenia.
Certifikácia FIAT 9.55580. Konzistentné s NL.GI.
0-2 (TUTELA STAR 700
Contractual Technical Reference No. F701.C07)
288

8

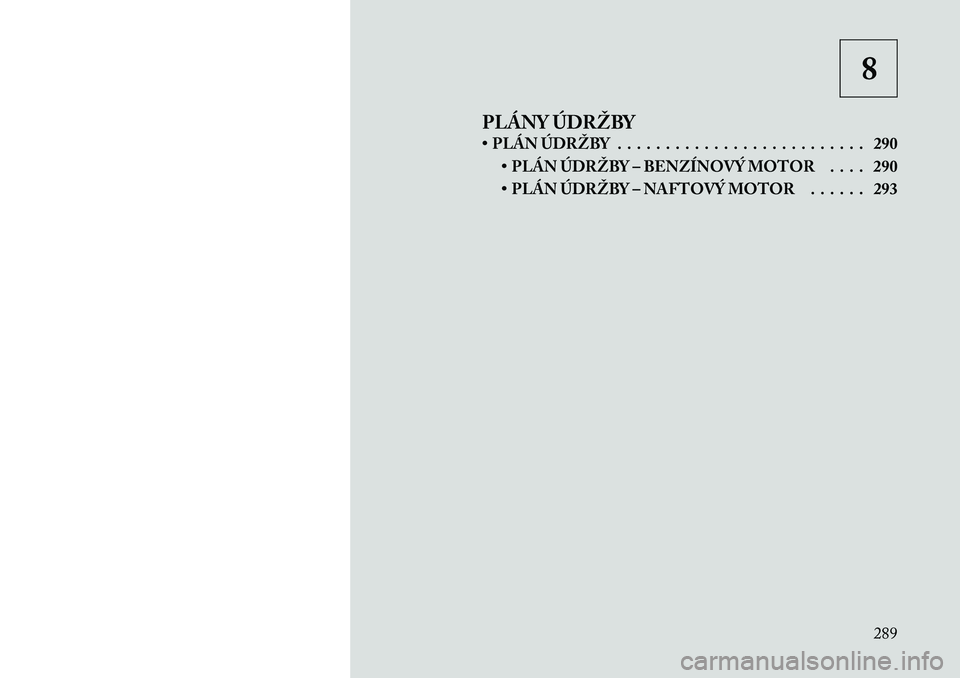

PLÁNY ÚDRŽBY
• PLÁN ÚDRŽBY . . . . . . . . . . . . . . . . . . . . . . . . . . 290 • PLÁN ÚDRŽBY – BENZÍNOVÝ MOTOR . . . . 290
• PLÁN ÚDRŽBY – NAFTOVÝ MOTOR . . . . . . 293
289

PLÁN ÚDRŽBY
PLÁN ÚDRŽBY –
BENZÍNOVÝ MOTOR
Servisné procedúry plánovanej údržby
uvedené v tomto návode sa musia
vykonávať v špecifikovaných časoch
alebo po najazdených kilometroch.
Zachováte tak záruku na vozidlo a
zabezpečíte najvyšší výkon a spoľahlivosť
vozidla. V prípade vozidiel pracujúcich v
ťažkých prevádzkových podmienkach,
napríklad v prašnom prostredí alebo pri
veľmi krátkych jazdách, môže byť
potrebná častejšia údržba. Rovnako je
potrebné vykonávať kontrolu a servis pri
každom podozrení na výskyt poruchy.
Systém indikátorov výmeny oleja vám
pripomenie, že je čas absolvovať s
vozidlom plánovanú údržbu.
Pri vozidlách vybavených systémom
EVIC (Electronic Vehicle Information
Center – elektronické centrum
informácií o vozidle) sa v tomto systéme
zobrazí správa „Oil Change Required“
(Vyžaduje sa výmena oleja) a zaznie
jeden zvukový signál, čo signalizuje, že
je potrebné vymeniť olej.Indikačné hlásenie výmeny oleja sa
rozsvieti približne 11 200 km po
poslednej výmene oleja. Zájdite s
vozidlom čo najskôr do servisu,
najneskôr po prejdení 800 km. POZNÁMKA:
• Správa indikátora výmeny oleja
nemonitoruje čas od poslednej
výmeny oleja. Vymeňte olej vo
vozidle, pokiaľ od poslednej výmeny
oleja prešlo 6 mesiacov, aj keď správa
indikátora výmeny oleja
NESVIETI.
• Vymieňajte olej vo vozidle častejšie, ak s ním jazdíte dlhodobo mimo
ciest.
• Za žiadnych okolností by nemali intervaly výmeny oleja prekročiť
12 000 km alebo šesť mesiacov, podľa
toho, čo nastane skôr.
Autorizovaný predajca po dokončení
plánovanej výmeny oleja vynuluje správu
indikátora výmeny oleja. Pokiaľ túto
plánovanú výmenu oleja vykonáva iná
osoba ako autorizovaný predajca, túto
správu možno vynulovať podľa krokov
popísaných v odseku „Elektronické centrum informácií o vozidle“ v časti
„Oboznámenie sa s prístrojovou
doskou “.
VÝSTRAHA!
Pri nevykonávaní položiek pravidelnej
údržby môže dôjsť k poškodeniu
vozidla.
290

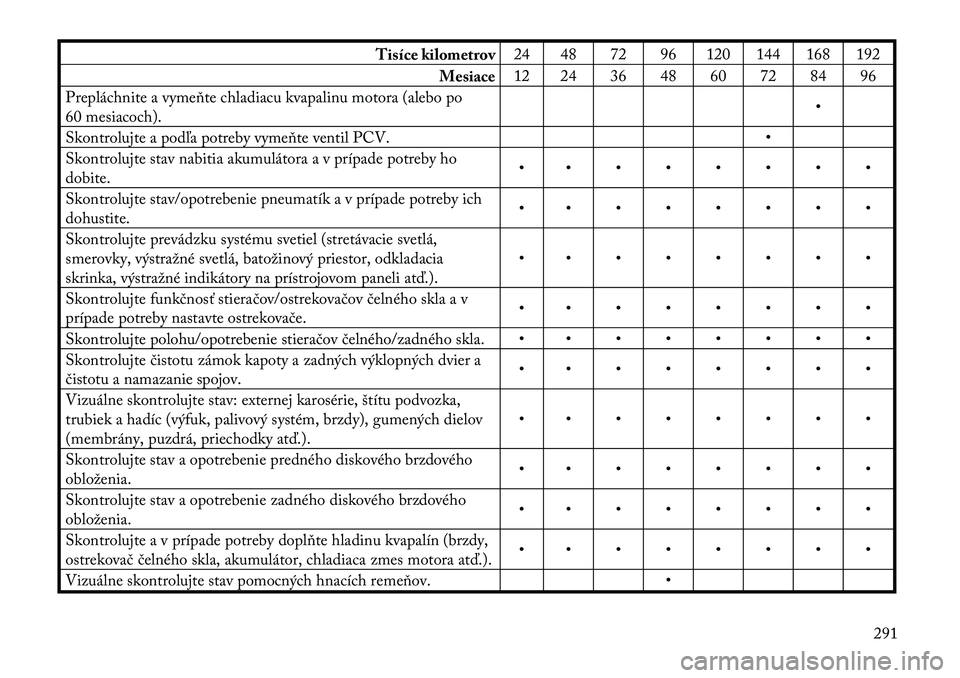

Tisíce kilometrov24 48 72 96 120 144 168 192
Mesiace 12 24 36 48 60 72 84 96
Prepláchnite a vymeňte chladiacu kvapalinu motora (alebo po
60 mesiacoch). •
Skontrolujte a podľa potreby vymeňte ventil PCV. •
Skontrolujte stav nabitia akumulátora a v prípade potreby hodobite. • • • • • • • •
Skontrolujte stav/opotrebenie pneumatík a v prípade potreby ichdohustite. • • • • • • • •
Skontrolujte prevádzku systému svetiel (stretávacie svetlá,
smerovky, výstražné svetlá, batožinový priestor, odkladacia
skrinka, výstražné indikátory na prístrojovom paneli atď.). • • • • • • • •
Skontrolujte funkčnosť stieračov/ostrekovačov čelného skla a v
prípade potreby nastavte ostrekovače. • • • • • • • •
Skontrolujte polohu/opotrebenie stieračov čelného/zadného skla. • • • • • • • •
Skontrolujte čistotu zámok kapoty a zadných výklopných dvier a
čistotu a namazanie spojov. • • • • • • • •
Vizuálne skontrolujte stav: externej karosérie, štítu podvozka,
trubiek a hadíc (výfuk, palivový systém, brzdy), gumených dielov
(membrány, puzdrá, priechodky atď.). • • • • • • • •
Skontrolujte stav a opotrebenie predného diskového brzdovéhoobloženia. • • • • • • • •
Skontrolujte stav a opotrebenie zadného diskového brzdovéhoobloženia. • • • • • • • •
Skontrolujte a v prípade potreby doplňte hladinu kvapalín (brzdy,
ostrekovač čelného skla, akumulátor, chladiaca zmes motora atď.). • • • • • • • •
Vizuálne skontrolujte stav pomocných hnacích remeňov. •
291

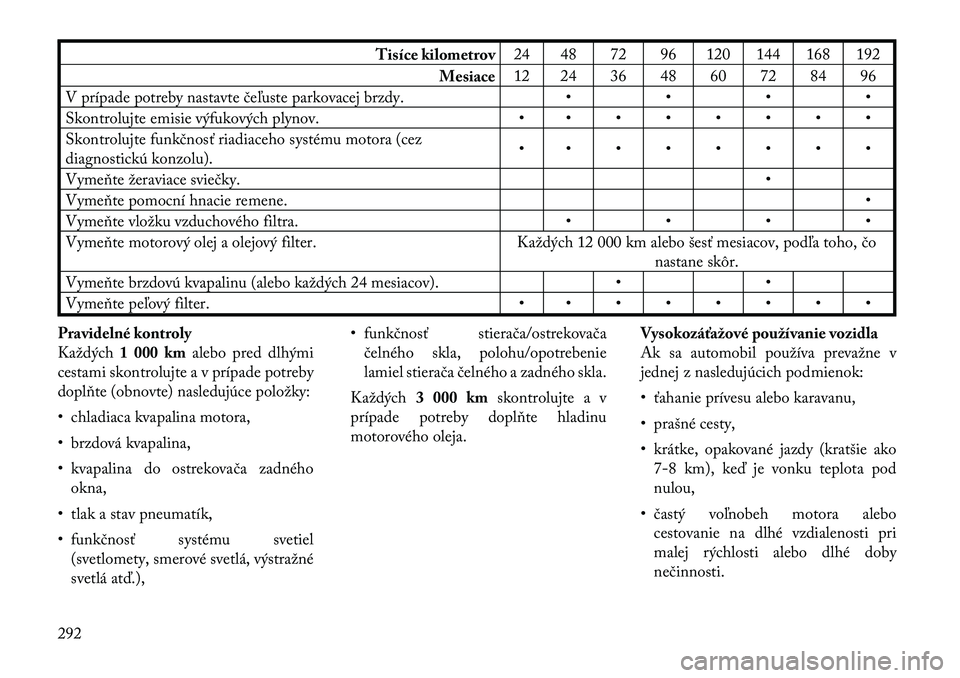

Tisíce kilometrov24 48 72 96 120 144 168 192
Mesiace 12 24 36 48 60 72 84 96
V prípade potreby nastavte čeľuste parkovacej brzdy. • • • •
Skontrolujte emisie výfukových plynov. • • • • • • • •
Skontrolujte funkčnosť riadiaceho systému motora (cez
diagnostickú konzolu). • • • • • • • •
Vymeňte žeraviace sviečky. •
Vymeňte pomocní hnacie remene. •
Vymeňte vložku vzduchového filtra. • • • •
Vymeňte motorový olej a olejový filter. Každých 12 000 km alebo šesť mesiacov, podľa toho, čo nastane skôr.
Vymeňte brzdovú kvapalinu (alebo každých 24 mesiacov). • •
Vymeňte peľový filter. • • • • • • • •
Pravidelné kontroly Každých 1 000 km alebo pred dlhými
cestami skontrolujte a v prípade potreby
doplňte (obnovte) nasledujúce položky:
• chladiaca kvapalina motora,
• brzdová kvapalina,
• kvapalina do ostrekovača zadného okna,
• tlak a stav pneumatík,
• funkčnosť systému svetiel (svetlomety, smerové svetlá, výstražné
svetlá atď.), • funkčnosť stierača/ostrekovača
čelného skla, polohu/opotrebenie
lamiel stierača čelného a zadného skla.
Každých 3 000 km skontrolujte a v
prípade potreby doplňte hladinu
motorového oleja. Vysokozáťažové používanie vozidla
Ak sa automobil používa prevažne v
jednej z nasledujúcich podmienok:
• ťahanie prívesu alebo karavanu,
• prašné cesty,
• krátke, opakované jazdy (kratšie ako
7-8 km), keď je vonku teplota pod
nulou,
• častý voľnobeh motora alebo cestovanie na dlhé vzdialenosti pri
malej rýchlosti alebo dlhé doby
nečinnosti.
292

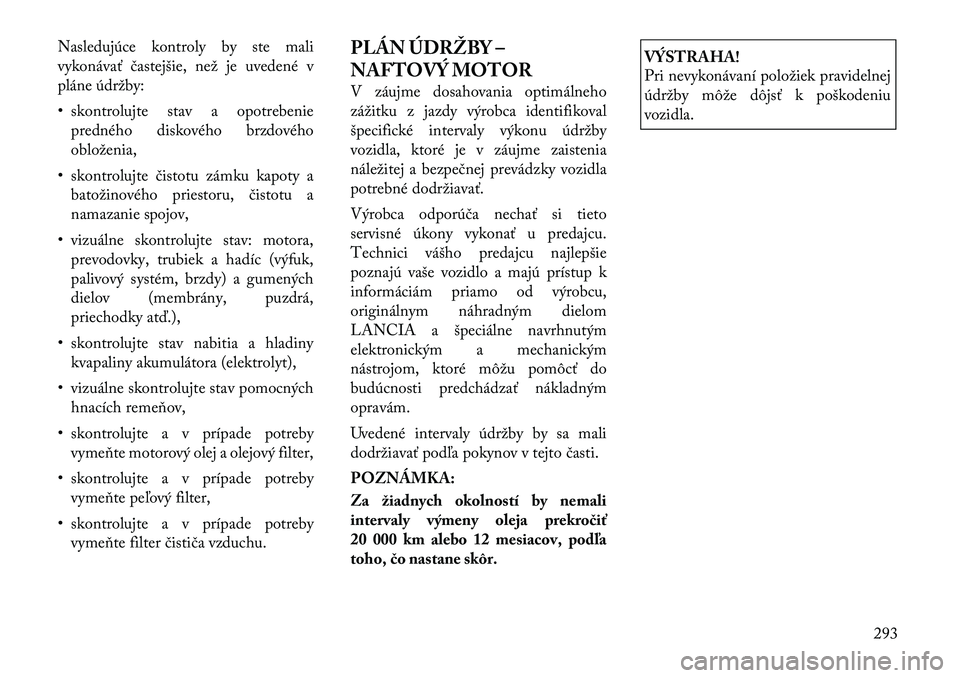

Nasledujúce kontroly by ste mali
vykonávať častejšie, než je uvedené v
pláne údržby:
• skontrolujte stav a opotrebeniepredného diskového brzdového obloženia,
• skontrolujte čistotu zámku kapoty a batožinového priestoru, čistotu a
namazanie spojov,
• vizuálne skontrolujte stav: motora, prevodovky, trubiek a hadíc (výfuk,
palivový systém, brzdy) a gumených
dielov (membrány, puzdrá,
priechodky atď.),
• skontrolujte stav nabitia a hladiny kvapaliny akumulátora (elektrolyt),
• vizuálne skontrolujte stav pomocných hnacích remeňov,
• skontrolujte a v prípade potreby vymeňte motorový olej a olejový filter,
• skontrolujte a v prípade potreby vymeňte peľový filter,
• skontrolujte a v prípade potreby vymeňte filter čističa vzduchu. PLÁN ÚDRŽBY –
NAFTOVÝ MOTOR
V záujme dosahovania optimálneho
zážitku z jazdy výrobca identifikoval
špecifické intervaly výkonu údržby
vozidla, ktoré je v záujme zaistenia
náležitej a bezpečnej prevádzky vozidla
potrebné dodržiavať.
Výrobca odporúča nechať si tieto
servisné úkony vykonať u predajcu.
Technici vášho predajcu najlepšie
poznajú vaše vozidlo a majú prístup k
informáciám priamo od výrobcu,
originálnym náhradným dielom
LANCIA a špeciálne navrhnutým
elektronickým a mechanickým
nástrojom, ktoré môžu pomôcť do
budúcnosti predchádzať nákladným
opravám.
Uvedené intervaly údržby by sa mali
dodržiavať podľa pokynov v tejto časti. POZNÁMKA:
Za žiadnych okolností by nemali
intervaly výmeny oleja prekročiť
20 000 km alebo 12 mesiacov, podľa
toho, čo nastane skôr.
VÝSTRAHA!
Pri nevykonávaní položiek pravidelnej
údržby môže dôjsť k poškodeniu
vozidla.
293

Požadované intervaly údržby
Požadované intervaly údržby nájdete v plánoch údržby na nasledujúcich stránkach.
Tisíce kilometrov20 40 60 80 100 120 140 160
Mesiace 12 24 36 48 60 72 84 96
Prepláchnite a vymeňte chladiacu kvapalinu motora (alebo po
60 mesiacoch). •
Skontrolujte stav nabitia akumulátora a v prípade potreby hodobite. • • • • • • • •
Skontrolujte stav/opotrebenie pneumatík a v prípade potreby
ich dohustite. • • • • • • • •
Skontrolujte prevádzku systému svetiel (stretávacie svetlá,
smerovky, výstražné svetlá, batožinový priestor, odkladacia
skrinka, výstražné indikátory na prístrojovom paneli atď.). • • • • • • • •
Skontrolujte funkčnosť stieračov/ostrekovačov čelného skla a
v prípade potreby nastavte ostrekovače. • • • • • • • •
Skontrolujte polohu/opotrebenie stieračov čelného/zadnéhoskla. • • • • • • • •
Skontrolujte čistotu zámok kapoty a zadných výklopných
dvier a čistotu a namazanie spojov. • • • • • • • •
Vizuálne skontrolujte stav: externej karosérie, štítu podvozka,
trubiek a hadíc (výfuk, palivový systém, brzdy), gumených
dielov (membrány, puzdrá, priechodky atď.). • • • • • • • •
Skontrolujte stav a opotrebenie predného diskového
brzdového obloženia. • • • • • • • •
Skontrolujte stav a opotrebenie zadného diskového
brzdového obloženia. • • • • • • • •
294
