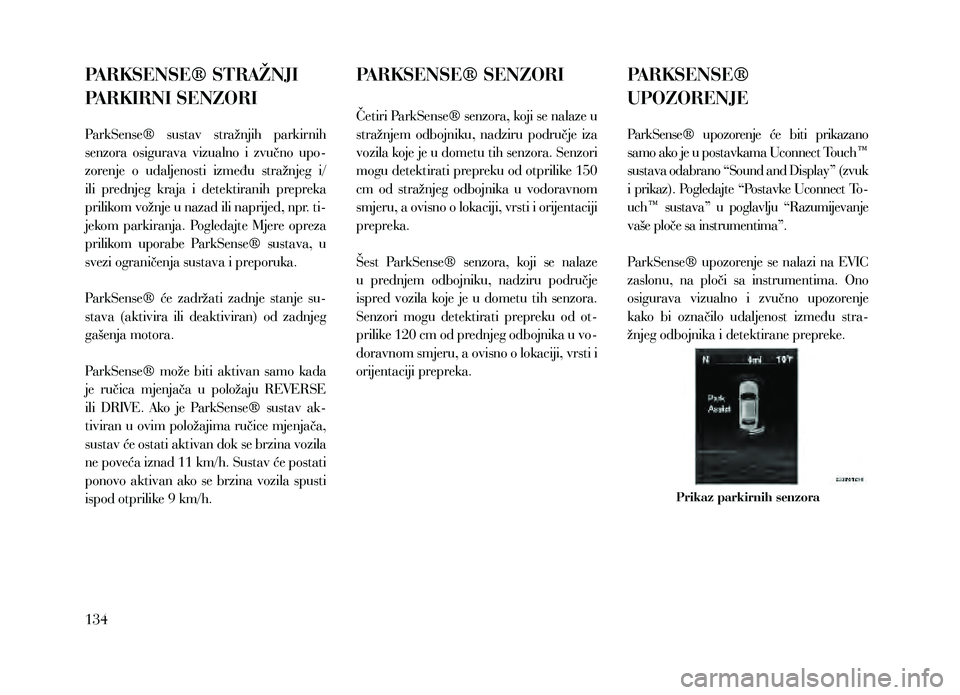

PARKSENSE® STRAŽNJI
PARKIRNI SENZORI
ParkSense® sustav stražnjih parkirnih
senzora osigurava vizualno i zvučno upo-
zorenje o udaljenosti između stražnjeg i/
ili prednjeg kraja i detektiranih prepreka
prilikom vožnje u nazad ili naprijed, npr. ti-
jekom parkiranja. Pogledajte Mjere opreza
prilikom uporabe ParkSense® sustava, u
svezi ograničenja sustava i preporuka.
ParkSense® će zadržati zadnje stanje su-
stava (aktivira ili deaktiviran) od zadnjeg
gašenja motora.
ParkSense® može biti aktivan samo kada
je ručica mjenjača u položaju REVERSE
ili DRIVE. Ako je ParkSense® sustav ak-
tiviran u ovim položajima ručice mjenjača,
sustav će ostati aktivan dok se brzina vozila
ne poveća iznad 11 km/h. Sustav će postati
ponovo aktivan ako se brzina vozila spusti
ispod otprilike 9 km/h.
PARKSENSE® SENZORI
Četiri ParkSense® senzora, koji se nalaze u
stražnjem odbojniku, nadziru područje iza
vozila koje je u dometu tih senzora. Senzori
mogu detektirati prepreku od otprilike 150
cm od stražnjeg odbojnika u vodoravnom
smjeru, a ovisno o lokaciji, vrsti i orijentaciji
prepreka.
Šest ParkSense® senzora, koji se nalaze
u prednjem odbojniku, nadziru područje
ispred vozila koje je u dometu tih senzora.
Senzori mogu detektirati prepreku od ot-
prilike 120 cm od prednjeg odbojnika u vo-
doravnom smjeru, a ovisno o lokaciji, vrsti i
orijentaciji prepreka.
PARKSENSE®
UPOZORENJE
ParkSense® upozorenje će biti prikazano
samo ako je u postavkama Uconnect Touch™
sustava odabrano “Sound and Display” (zvuk
i prikaz). Pogledajte “Postavke Uconnect To-
uch™ sustava” u poglavlju “Razumijevanje
vaše ploče sa instrumentima”.
ParkSense® upozorenje se nalazi na EVIC
zaslonu, na ploči sa instrumentima. Ono
osigurava vizualno i zvučno upozorenje
kako bi označilo udaljenost između stra-
žnjeg odbojnika i detektirane prepreke.
Prikaz parkirnih senzora
134

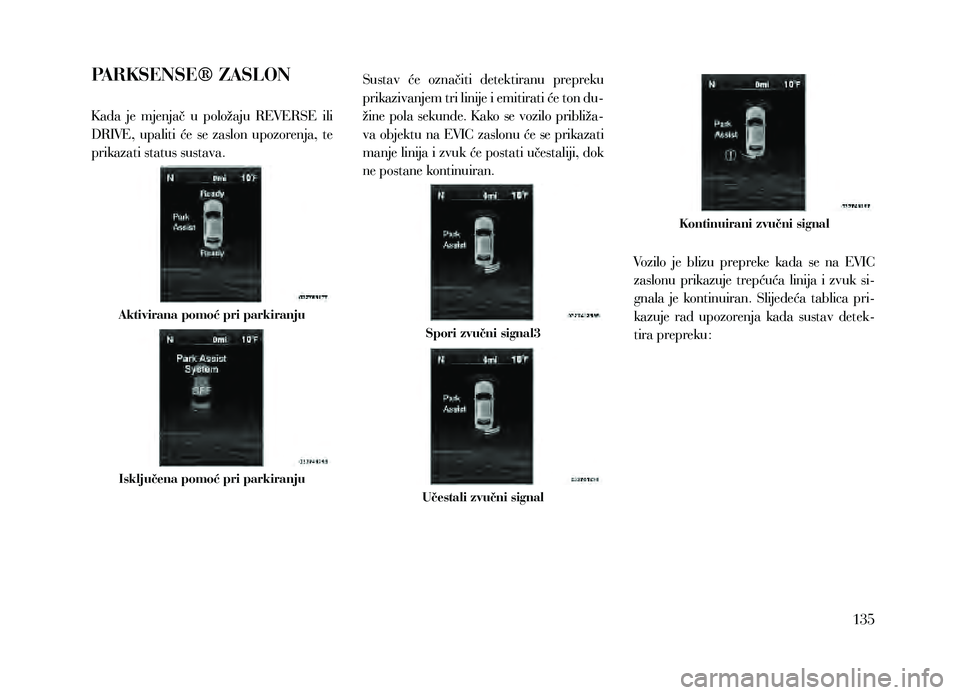

PARKSENSE® ZASLON
K ada je mjenjač u položaju REVERSE ili
DRIVE, upaliti će se zaslon upozorenja, te
prikazati status sustava.
Aktivirana pomoć pri parkiranju
Isključena pomoć pri parkiranju
Sustav će označiti detektiranu prepreku
prikazivanjem tri linije i emitirati će ton du-
žine pola sekunde. K ako se vozilo približa-
va objektu na EVIC zaslonu će se prikazati
manje linija i zvuk će postati učestaliji, dok
ne postane kontinuiran.
Spori zvučni signal3
Učestali zvučni signal
Kontinuirani zvučni signal
Vozilo je blizu prepreke kada se na EVIC
zaslonu prikazuje trepćuća linija i zvuk si-
gnala je kontinuiran. Slijedeća tablica pri-
kazuje rad upozorenja kada sustav detek-
tira prepreku:
135

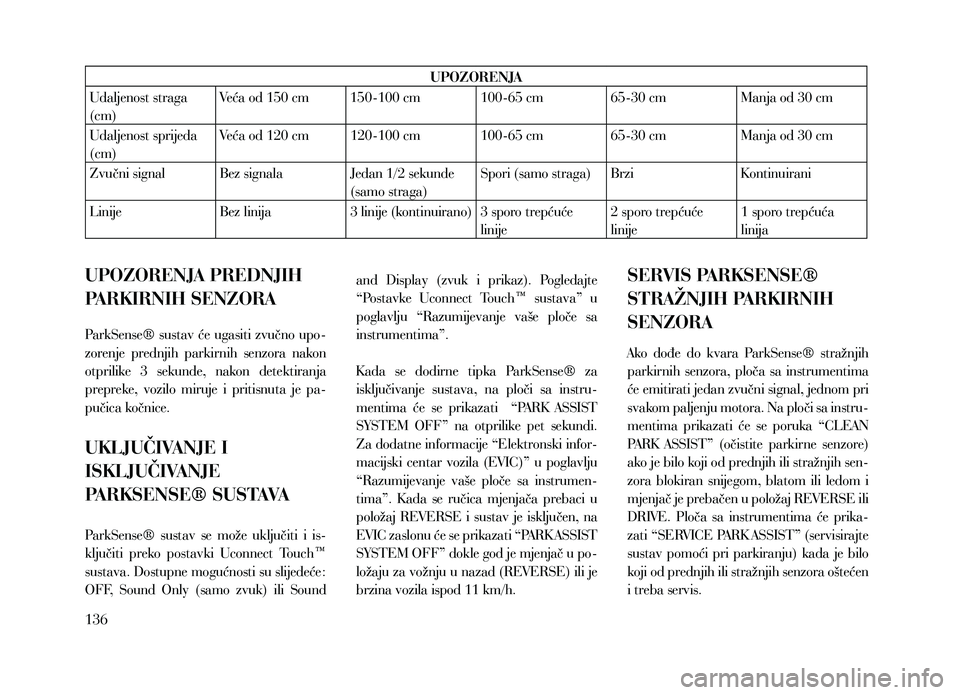

UPOZORENJA
Udaljenost straga
(cm) Veća od 150 cm 150-100 cm 100-65 cm 65-30 cm Manja od 30 cm
Udaljenost sprijeda
(cm) Veća od 120 cm 120-100 cm 100-65 cm 65-30 cm Manja od 30 cm
Zvučni signal Bez signala Jedan 1/2 sekunde (samo straga)Spori (samo straga) Brzi
Kontinuirani
Linije Bez linija3 linije (kontinuirano) 3 sporo trepćuće
linije2 sporo trepćuće
linije1 sporo trepćuća
linija
UPOZORENJA PREDNJIH
PARKIRNIH SENZORA
ParkSense® sustav će ugasiti zvučno upo-
zorenje prednjih parkirnih senzora nakon
otprilike 3 sekunde, nakon detektiranja
prepreke, vozilo miruje i pritisnuta je pa-
pučica kočnice.
UKLJUČIVANJE I
ISKLJUČIVANJE
PARKSENSE® SUSTAVA
ParkSense® sustav se može uključiti i is-
ključiti preko postavki Uconnect Touch™
sustava. Dostupne mogućnosti su slijedeće:
OFF, Sound Only (samo zvuk) ili Sound and Display (zvuk i prikaz). Pogledajte
“Postavke Uconnect Touch™ sustava” u
poglavlju “Razumijevanje vaše ploče sa
instrumentima”.
K ada se dodirne tipka ParkSense® za
isključivanje sustava, na ploči sa instru-
mentima će se prikazati “PARK ASSIST
SYSTEM OFF” na otprilike pet sekundi.
Za dodatne informacije “Elektronski infor-
macijski centar vozila (EVIC)” u poglavlju
“Razumijevanje vaše ploče sa instrumen-
tima”. K ada se ručica mjenjača prebaci u
položaj REVERSE i sustav je isključen, na
EVIC zaslonu će se prikazati “PARK ASSIST
SYSTEM OFF” dokle god je mjenjač u po-
ložaju za vožnju u nazad (REVERSE) ili je
brzina vozila ispod 11 km/h.
SERVIS PARKSENSE®
STRAŽNJIH PARKIRNIH
SENZORA
Ako dođe do kvara ParkSense® stražnjih
parkirnih senzora, ploča sa instrumentima
će emitirati jedan zvučni signal, jednom pri
svakom paljenju motora. Na ploči sa instru-
mentima prikazati će se poruka “CLEAN
PARK ASSIST” (očistite parkirne senzore)
ako je bilo koji od prednjih ili stražnjih sen-
zora blokiran snijegom, blatom ili ledom i
mjenjač je prebačen u položaj REVERSE ili
DRIVE. Ploča sa instrumentima će prika-
zati “SERVICE PARK ASSIST” (servisirajte
sustav pomoći pri parkiranju) kada je bilo
koji od prednjih ili stražnjih senzora oštećen
i treba servis.
136

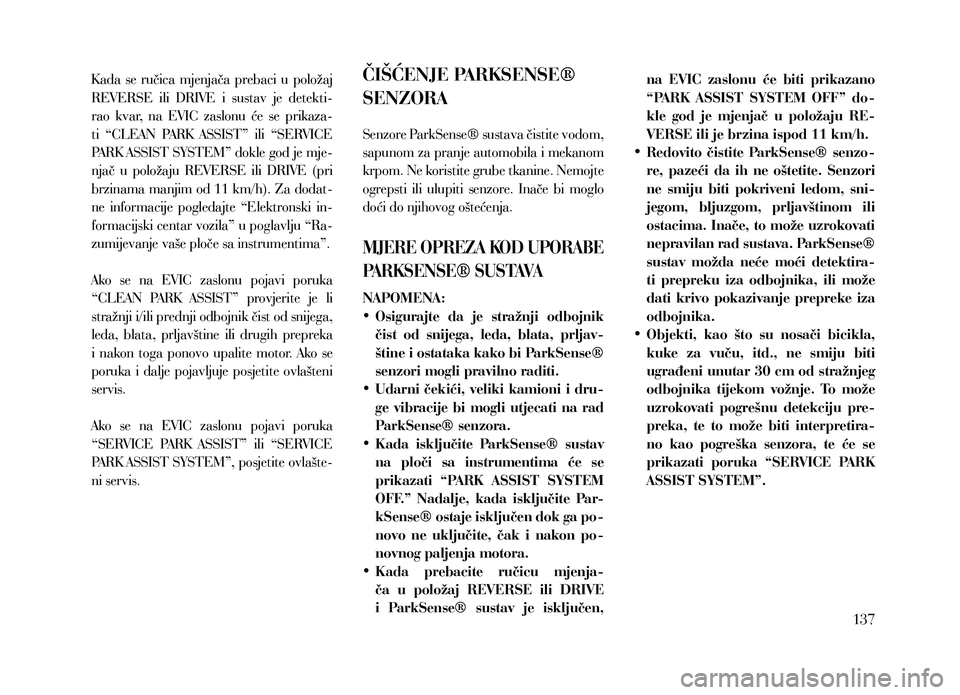

K ada se ručica mjenjača prebaci u položaj
REVERSE ili DRIVE i sustav je detekti-
rao kvar, na EVIC zaslonu će se prikaza-
ti “CLEAN PARK ASSIST” ili “SERVICE
PARK ASSIST SYSTEM” dokle god je mje-
njač u položaju REVERSE ili DRIVE (pri
brzinama manjim od 11 km/h). Za dodat-
ne informacije pogledajte “Elektronski in-
formacijski centar vozila” u poglavlju “Ra-
zumijevanje vaše ploče sa instrumentima”.
Ako se na EVIC zaslonu pojavi poruka
“CLEAN PARK ASSIST” provjerite je li
stražnji i/ili prednji odbojnik čist od snijega,
leda, blata, prljavštine ili drugih prepreka
i nakon toga ponovo upalite motor. Ako se
poruka i dalje pojavljuje posjetite ovlašteni
servis.
Ako se na EVIC zaslonu pojavi poruka
“SERVICE PARK ASSIST” ili “SERVICE
PARK ASSIST SYSTEM”, posjetite ovlašte-
ni servis.ČIŠĆENJE PARKSENSE®
SENZORA
Senzore ParkSense® sustava čistite vodom,
sapunom za pranje automobila i mekanom
krpom. Ne koristite grube tkanine. Nemojte
ogrepsti ili ulupiti senzore. Inače bi moglo
doći do njihovog oštećenja.
MJERE OPREZA KOD UPORABE
PARKSENSE® SUSTAVA
NAPOMENA:
• Osigurajte da je stražnji odbojnik
čist od snijega, leda, blata, prljav-
štine i ostataka kako bi ParkSense®
senzori mogli pravilno raditi.
• Udarni čekići, veliki kamioni i dru-
ge vibracije bi mogli utjecati na rad
ParkSense® senzora.
• Kada isključite ParkSense® sustav
na ploči sa instrumentima će se
prikazati “PARK ASSIST SYSTEM
OFF.” Nadalje, kada isključite Par-
kSense® ostaje isključen dok ga po-
novo ne uključite, čak i nakon po-
novnog paljenja motora.
• Kada prebacite ručicu mjenja-
ča u položaj REVERSE ili DRIVE
i ParkSense® sustav je isključen, na EVIC zaslonu će biti prikazano
“PARK ASSIST SYSTEM OFF” do-
kle god je mjenjač u položaju RE-
VERSE ili je brzina ispod 11 km/h.
• Redovito čistite ParkSense® senzo-
re, pazeći da ih ne oštetite. Senzori
ne smiju biti pokriveni ledom, sni-
jegom, bljuzgom, prljavštinom ili
ostacima. Inače, to može uzrokovati
nepravilan rad sustava. ParkSense®
sustav možda neće moći detektira-
ti prepreku iza odbojnika, ili može
dati krivo pokazivanje prepreke iza
odbojnika.
• Objekti, kao što su nosači bicikla,
kuke za vuču, itd., ne smiju biti
ugrađeni unutar 30 cm od stražnjeg
odbojnika tijekom vožnje. To može
uzrokovati pogrešnu detekciju pre-
preka, te to može biti interpretira-
no kao pogreška senzora, te će se
prikazati poruka “SERVICE PARK
ASSIST SYSTEM”.
137

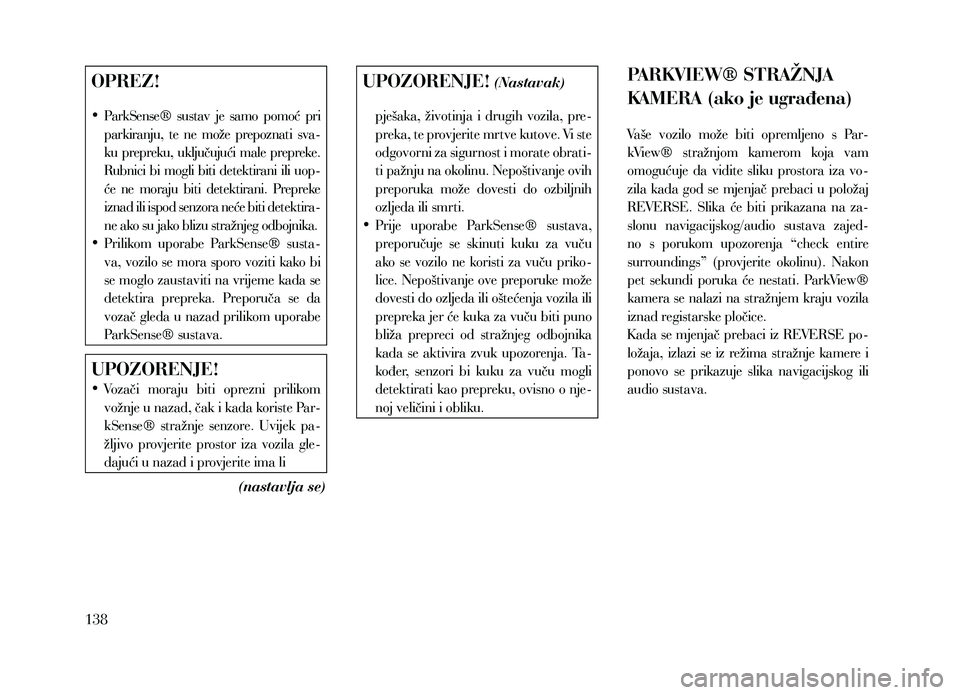

OPREZ!
• ParkSense® sustav je samo pomoć pri
parkiranju, te ne može prepoznati sva-
ku prepreku, uključujući male prepreke.
Rubnici bi mogli biti detektirani ili uop-
će ne moraju biti detektirani. Prepreke
iznad ili ispod senzora neće biti detektira-
ne ako su jako blizu stražnjeg odbojnika.
• Prilikom uporabe ParkSense® susta-
va, vozilo se mora sporo voziti kako bi
se moglo zaustaviti na vrijeme kada se
detektira prepreka. Preporuča se da
vozač gleda u nazad prilikom uporabe
ParkSense® sustava.
UPOZORENJE!
• Vozači moraju biti oprezni prilikom
vožnje u nazad, čak i kada koriste Par-
kSense® stražnje senzore. Uvijek pa-
žljivo provjerite prostor iza vozila gle-
dajući u nazad i provjerite ima li
(nastavlja se)
UPOZORENJE! (Nastavak)
pješaka, životinja i drugih vozila, pre-
preka, te provjerite mrtve kutove. Vi ste
odgovorni za sigurnost i morate obrati-
ti pažnju na okolinu. Nepoštivanje ovih
preporuka može dovesti do ozbiljnih
ozljeda ili smrti.
• Prije uporabe ParkSense® sustava,
preporučuje se skinuti kuku za vuču
ako se vozilo ne koristi za vuču priko-
lice. Nepoštivanje ove preporuke može
dovesti do ozljeda ili oštećenja vozila ili
prepreka jer će kuka za vuču biti puno
bliža prepreci od stražnjeg odbojnika
kada se aktivira zvuk upozorenja. Ta-
kođer, senzori bi kuku za vuču mogli
detektirati kao prepreku, ovisno o nje-
noj veličini i obliku.PARKVIEW® STRAŽNJA
KAMERA (ako je ugrađena)
Vaše vozilo može biti opremljeno s Par-
kView® stražnjom kamerom koja vam
omogućuje da vidite sliku prostora iza vo-
zila kada god se mjenjač prebaci u položaj
REVERSE. Slika će biti prikazana na za-
slonu navigacijskog/audio sustava zajed-
no s porukom upozorenja “check entire
surroundings” (provjerite okolinu). Nakon
pet sekundi poruka će nestati. ParkView®
kamera se nalazi na stražnjem kraju vozila
iznad registarske pločice.
K ada se mjenjač prebaci iz REVERSE po-
ložaja, izlazi se iz režima stražnje kamere i
ponovo se prikazuje slika navigacijskog ili
audio sustava.
138

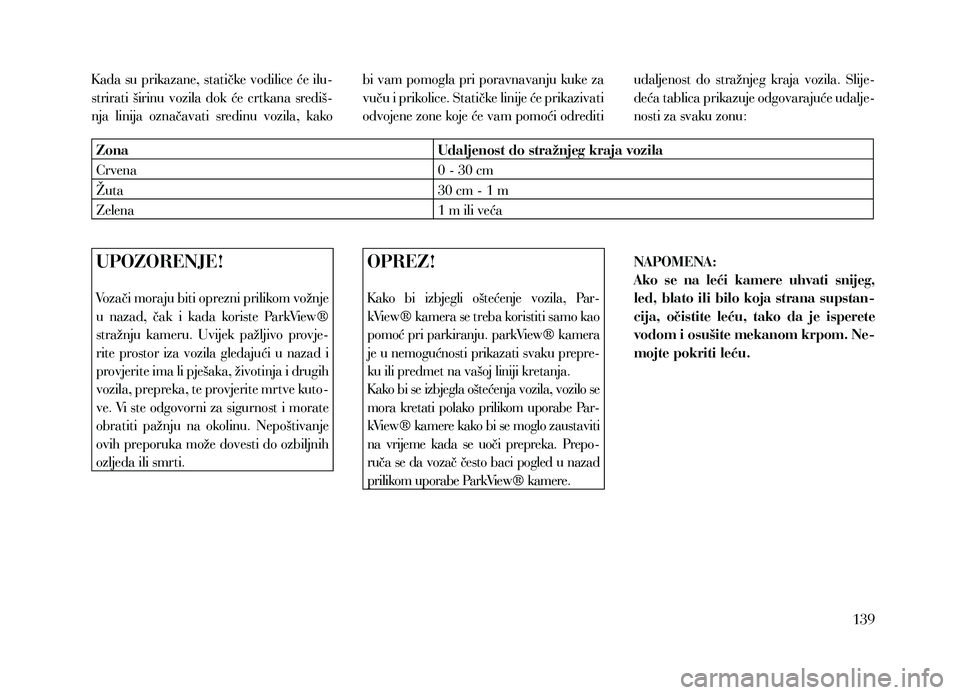

K ada su prikazane, statičke vodilice će ilu-
strirati širinu vozila dok će crtkana središ-
nja linija označavati sredinu vozila, kako bi vam pomogla pri poravnavanju kuke za
vuču i prikolice. Statičke linije će prikazivati
odvojene zone koje će vam pomoći odrediti udaljenost do stražnjeg kraja vozila. Slije-
deća tablica prikazuje odgovarajuće udalje-
nosti za svaku zonu:
Zona
Udaljenost do stražnjeg kraja vozila
Crvena 0 - 30 cm
Žuta 30 cm - 1 m
Zelena 1 m ili veća
UPOZORENJE!
Vozači moraju biti oprezni prilikom vožnje
u nazad, čak i kada koriste ParkView®
stražnju kameru. Uvijek pažljivo provje-
rite prostor iza vozila gledajući u nazad i
provjerite ima li pješaka, životinja i drugih
vozila, prepreka, te provjerite mrtve kuto-
ve. Vi ste odgovorni za sigurnost i morate
obratiti pažnju na okolinu. Nepoštivanje
ovih preporuka može dovesti do ozbiljnih
ozljeda ili smrti.
OPREZ!
K ako bi izbjegli oštećenje vozila, Par-
kView® kamera se treba koristiti samo kao
pomoć pri parkiranju. parkView® kamera
je u nemogućnosti prikazati svaku prepre-
ku ili predmet na vašoj liniji kretanja.
K ako bi se izbjegla oštećenja vozila, vozilo se
mora kretati polako prilikom uporabe Par -
kView® kamere kako bi se moglo zaustaviti
na vrijeme kada se uoči prepreka. Prepo -
ruča se da vozač često baci pogled u nazad
prilikom uporabe ParkView® kamere. NAPOMENA:
Ako se na leći kamere uhvati snijeg,
led, blato ili bilo koja strana supstan-
cija, očistite leću, tako da je isperete
vodom i osušite mekanom krpom. Ne-
mojte pokriti leću.
139

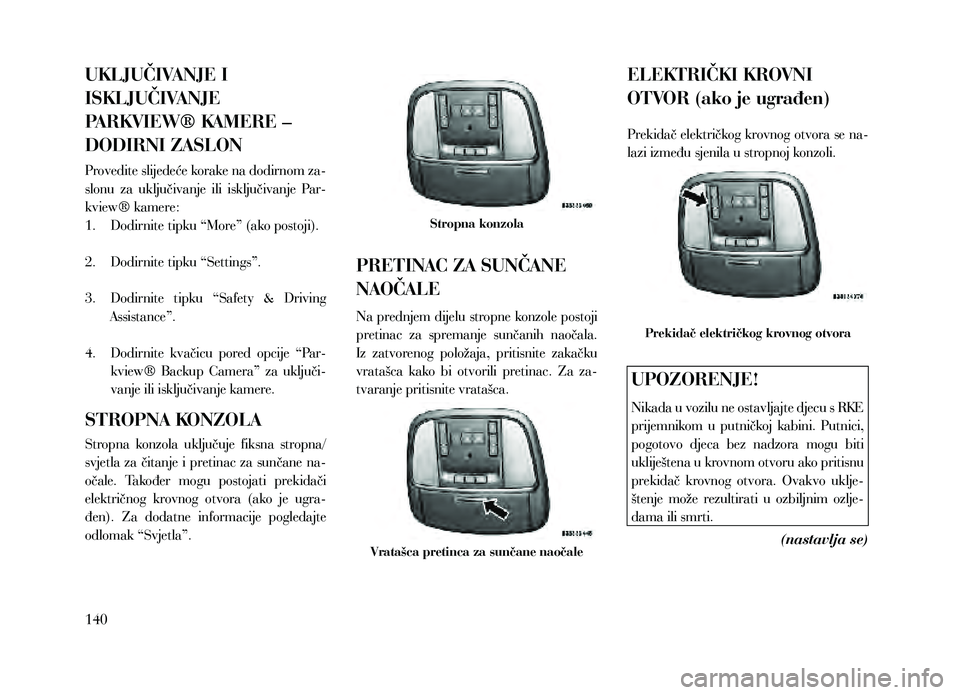

UKLJUČIVANJE I
ISKLJUČIVANJE
PARKVIEW® KAMERE –
DODIRNI ZASLON
Provedite slijedeće korake na dodirnom za-
slonu za uključivanje ili isključivanje Par-
kview® kamere:
1.
Dodir
nite tipku “More” (ako postoji).
2.

Dodir
nite tipku “Settings”.
3.

Dodir
nite tipku “Safety & Driving
Assistance”.
4.

Dodir
nite kvačicu pored opcije “Par-
kview® Backup Camera” za uključi-
vanje ili isključivanje kamere.
STROPNA KONZOLA
Stropna konzola uključuje fiksna stropna/
svjetla za čitanje i pretinac za sunčane na-
očale. Također mogu postojati prekidači
električnog krovnog otvora (ako je ugra-
đen). Za dodatne informacije pogledajte
odlomak “Svjetla”.
Stropna konzola
PRETINAC ZA SUNČANE
NAOČALE
Na prednjem dijelu stropne konzole postoji
pretinac za spremanje sunčanih naočala.
Iz zatvorenog položaja, pritisnite zakačku
vratašca kako bi otvorili pretinac. Za za-
tvaranje pritisnite vratašca.
Vratašca pretinca za sunčane naočale
ELEKTRIČKI KROVNI
OTVOR (ako je ugrađen)
Prekidač električkog krovnog otvora se na-
lazi između sjenila u stropnoj konzoli.
Prekidač električkog krovnog otvora
UPOZORENJE!
Nikada u vozilu ne ostavljajte djecu s RKE
prijemnikom u putničkoj kabini. Putnici,
pogotovo djeca bez nadzora mogu biti
ukliještena u krovnom otvoru ako pritisnu
prekidač krovnog otvora. Ovakvo uklje-
štenje može rezultirati u ozbiljnim ozlje-
dama ili smrti.
(nastavlja se)
140

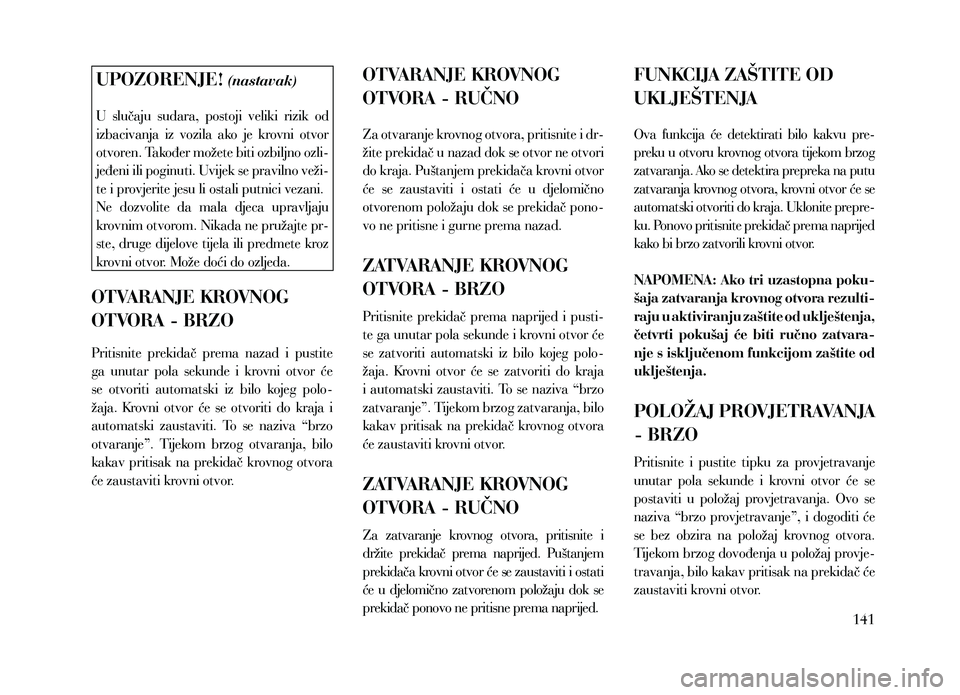

UPOZORENJE! (nastavak)
U slučaju sudara, postoji veliki rizik od
izbacivanja iz vozila ako je krovni otvor
otvoren. Također možete biti ozbiljno ozli-
jeđeni ili poginuti. Uvijek se pravilno veži-
te i provjerite jesu li ostali putnici vezani.
Ne dozvolite da mala djeca upravljaju
krovnim otvorom. Nikada ne pružajte pr-
ste, druge dijelove tijela ili predmete kroz
krovni otvor. Može doći do ozljeda.
OTVARANJE KROVNOG
OTVORA - BRZO
Pritisnite prekidač prema nazad i pustite
ga unutar pola sekunde i krovni otvor će
se otvoriti automatski iz bilo kojeg polo-
žaja. Krovni otvor će se otvoriti do kraja i
automatski zaustaviti. To se naziva “brzo
otvaranje”. Tijekom brzog otvaranja, bilo
kakav pritisak na prekidač krovnog otvora
će zaustaviti krovni otvor.
OTVARANJE KROVNOG
OTVORA - RUČNO
Za otvaranje krovnog otvora, pritisnite i dr-
žite prekidač u nazad dok se otvor ne otvori
do kraja. Puštanjem prekidača krovni otvor
će se zaustaviti i ostati će u djelomično
otvorenom položaju dok se prekidač pono-
vo ne pritisne i gurne prema nazad.
ZATVARANJE KROVNOG
OTVORA - BRZO
Pritisnite prekidač prema naprijed i pusti-
te ga unutar pola sekunde i krovni otvor će
se zatvoriti automatski iz bilo kojeg polo-
žaja. Krovni otvor će se zatvoriti do kraja
i automatski zaustaviti. To se naziva “brzo
zatvaranje”. Tijekom brzog zatvaranja, bilo
kakav pritisak na prekidač krovnog otvora
će zaustaviti krovni otvor.
ZATVARANJE KROVNOG
OTVORA - RUČNO
Za zatvaranje krovnog otvora, pritisnite i
držite prekidač prema naprijed. Puštanjem
prekidača krovni otvor će se zaustaviti i ostati
će u djelomično zatvorenom položaju dok se
prekidač ponovo ne pritisne prema naprijed.
FUNKCIJA ZAŠTITE OD
UKLJEŠTENJA
Ova funkcija će detektirati bilo kakvu pre-
preku u otvoru krovnog otvora tijekom brzog
zatvaranja. Ako se detektira prepreka na putu
zatvaranja krovnog otvora, krovni otvor će se
automatski otvoriti do kraja. Uklonite prepre-
ku. Ponovo pritisnite prekidač prema naprijed
kako bi brzo zatvorili krovni otvor.
NAPOMENA: Ako tri uzastopna poku-
šaja zatvaranja krovnog otvora rezulti-
raju u aktiviranju zaštite od uklještenja,
četvrti pokušaj će biti ručno zatvara-
nje s isključenom funkcijom zaštite od
uklještenja.
POLOŽAJ PROVJETRAVANJA
- BRZO
Pritisnite i pustite tipku za provjetravanje
unutar pola sekunde i krovni otvor će se
postaviti u položaj provjetravanja. Ovo se
naziva “brzo provjetravanje”, i dogoditi će
se bez obzira na položaj krovnog otvora.
Tijekom brzog dovođenja u položaj provje-
travanja, bilo kakav pritisak na prekidač će
zaustaviti krovni otvor.
141

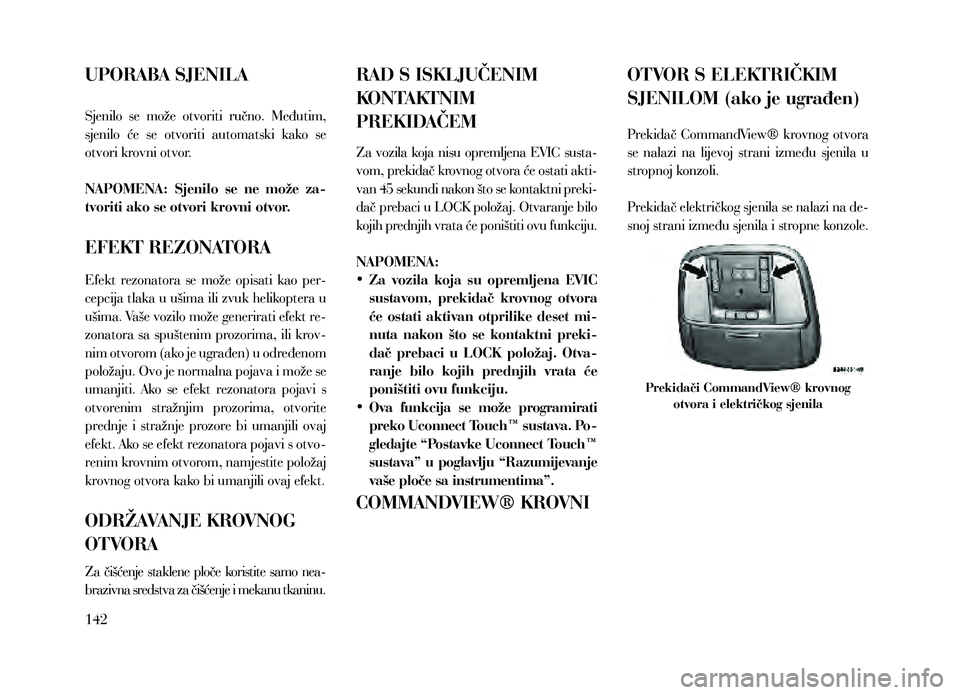

UPORABA SJENILA
Sjenilo se može otvoriti ručno. Međutim,
sjenilo će se otvoriti automatski kako se
otvori krovni otvor.
NAPOMENA: Sjenilo se ne može za-
tvoriti ako se otvori krovni otvor.
EFEKT REZONATORA
Efekt rezonatora se može opisati kao per-
cepcija tlaka u ušima ili zvuk helikoptera u
ušima. Vaše vozilo može generirati efekt re-
zonatora sa spuštenim prozorima, ili krov-
nim otvorom (ako je ugrađen) u određenom
položaju. Ovo je normalna pojava i može se
umanjiti. Ako se efekt rezonatora pojavi s
otvorenim stražnjim prozorima, otvorite
prednje i stražnje prozore bi umanjili ovaj
efekt. Ako se efekt rezonatora pojavi s otvo-
renim krovnim otvorom, namjestite položaj
krovnog otvora kako bi umanjili ovaj efekt.
ODRŽAVANJE KROVNOG
OTVORA
Za čišćenje staklene ploče koristite samo nea-
brazivna sredstva za čišćenje i mekanu tkaninu.
RAD S ISKLJUČENIM
KONTAKTNIM
PREKIDAČEM
Za vozila koja nisu opremljena EVIC susta-
vom, prekidač krovnog otvora će ostati akti-
van 45 sekundi nakon što se kontaktni preki-
dač prebaci u LOCK položaj. Otvaranje bilo
kojih prednjih vrata će poništiti ovu funkciju.
NAPOMENA:
• Za vozila koja su opremljena EVIC
sustavom, prekidač krovnog otvora
će ostati aktivan otprilike deset mi-
nuta nakon što se kontaktni preki-
dač prebaci u LOCK položaj. Otva-
ranje bilo kojih prednjih vrata će
poništiti ovu funkciju.
• Ova funkcija se može programirati
preko Uconnect Touch™ sustava. Po -
gledajte “Postavke Uconnect Touch™
sustava” u poglavlju “Razumijevanje
vaše ploče sa instrumentima”.
COMMANDVIEW® KROVNI OTVOR S ELEKTRIČKIM
SJENILOM (ako je ugrađen)
Prekidač CommandView® krovnog otvora
se nalazi na lijevoj strani između sjenila u
stropnoj konzoli.
Prekidač električkog sjenila se nalazi na de-
snoj strani između sjenila i stropne konzole.
Prekidači CommandView® krovnog
otvora i električkog sjenila
142

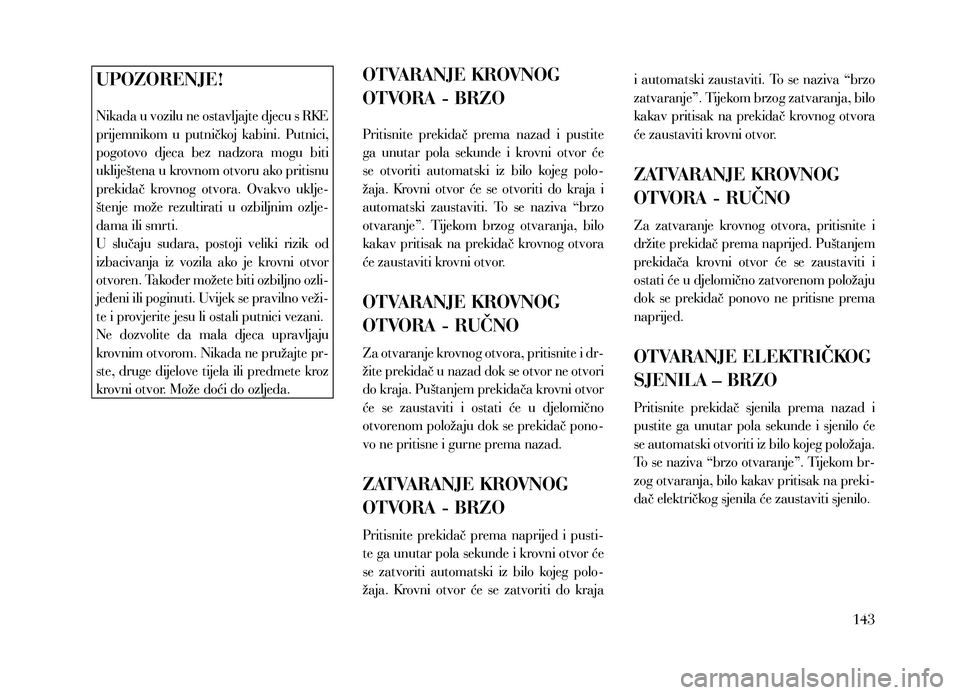

UPOZORENJE!
Nikada u vozilu ne ostavljajte djecu s RKE
prijemnikom u putničkoj kabini. Putnici,
pogotovo djeca bez nadzora mogu biti
ukliještena u krovnom otvoru ako pritisnu
prekidač krovnog otvora. Ovakvo uklje-
štenje može rezultirati u ozbiljnim ozlje-
dama ili smrti.
U slučaju sudara, postoji veliki rizik od
izbacivanja iz vozila ako je krovni otvor
otvoren. Također možete biti ozbiljno ozli-
jeđeni ili poginuti. Uvijek se pravilno veži-
te i provjerite jesu li ostali putnici vezani.
Ne dozvolite da mala djeca upravljaju
krovnim otvorom. Nikada ne pružajte pr-
ste, druge dijelove tijela ili predmete kroz
krovni otvor. Može doći do ozljeda.
OTVARANJE KROVNOG
OTVORA - BRZO
Pritisnite prekidač prema nazad i pustite
ga unutar pola sekunde i krovni otvor će
se otvoriti automatski iz bilo kojeg polo-
žaja. Krovni otvor će se otvoriti do kraja i
automatski zaustaviti. To se naziva “brzo
otvaranje”. Tijekom brzog otvaranja, bilo
kakav pritisak na prekidač krovnog otvora
će zaustaviti krovni otvor.
OTVARANJE KROVNOG
OTVORA - RUČNO
Za otvaranje krovnog otvora, pritisnite i dr-
žite prekidač u nazad dok se otvor ne otvori
do kraja. Puštanjem prekidača krovni otvor
će se zaustaviti i ostati će u djelomično
otvorenom položaju dok se prekidač pono-
vo ne pritisne i gurne prema nazad.
ZATVARANJE KROVNOG
OTVORA - BRZO
Pritisnite prekidač prema naprijed i pusti-
te ga unutar pola sekunde i krovni otvor će
se zatvoriti automatski iz bilo kojeg polo-
žaja. Krovni otvor će se zatvoriti do kraja i automatski zaustaviti. To se naziva “brzo
zatvaranje”. Tijekom brzog zatvaranja, bilo
kakav pritisak na prekidač krovnog otvora
će zaustaviti krovni otvor.
ZATVARANJE KROVNOG
OTVORA - RUČNO
Za zatvaranje krovnog otvora, pritisnite i
držite prekidač prema naprijed. Puštanjem
prekidača krovni otvor će se zaustaviti i
ostati će u djelomično zatvorenom položaju
dok se prekidač ponovo ne pritisne prema
naprijed.
OTVARANJE ELEKTRIČKOG
SJENILA – BRZO
Pritisnite prekidač sjenila prema nazad i
pustite ga unutar pola sekunde i sjenilo će
se automatski otvoriti iz bilo kojeg položaja.
To se naziva “brzo otvaranje”. Tijekom br-
zog otvaranja, bilo kakav pritisak na preki-
dač električkog sjenila će zaustaviti sjenilo.
143
