Lancia Thema 2013 Knjižica za upotrebu i održavanje (in Serbian)

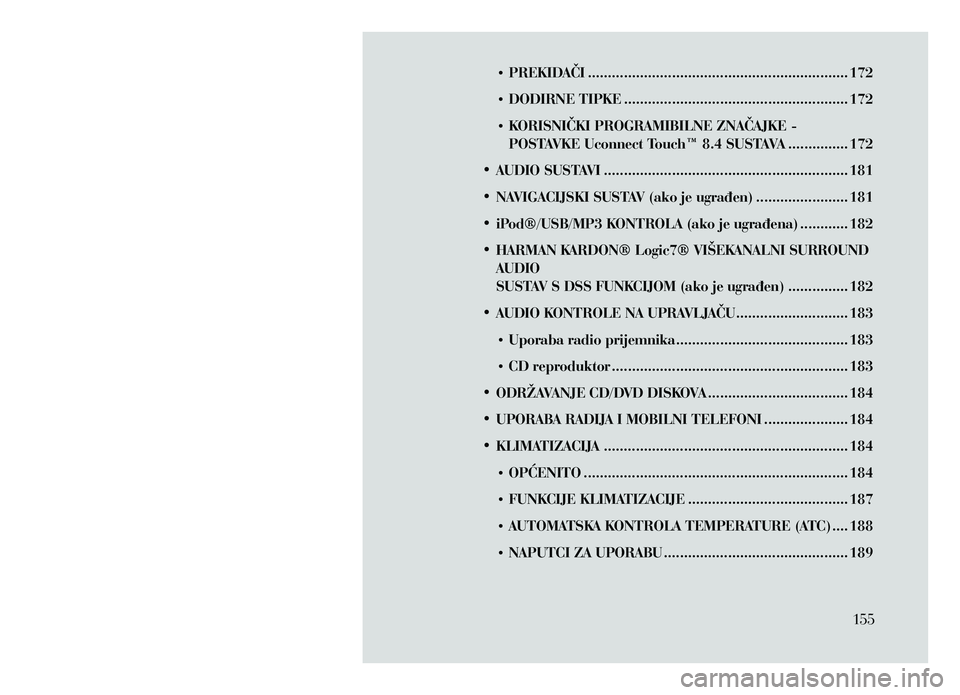

• INFORMACIJE O VOZILU (KORISNIČKE ZNAČAJKE) (ako je funkcija ugrađena)
.......................................... 171
•


PORUKE ..
.................................................................... 172
•

ISKLJUČIV
ANJE IZBORNIKA
...................................... 172
• POST

AVKE Uconnect Touch™ SUSTAVA
........................ 172
•


PREKID
AČI
.
................................................................ 172
•

DODIRNE TIPKE ........................................................ 172
•


K
ORISNIČKI PROGRAMIBILNE ZNAČAJKE -
POSTAVKE Uconnect Touch™ 8.4 SUSTAVA

............... 172
• A

UDIO SUSTAVI
............................................................. 181
• NA

VIGACIJSKI SUSTAV (ako je ugrađen)
....................... 181
• iP

od®/USB/MP3 KONTROLA (ako je ugrađena)
............ 182
• HARMAN K

ARDON® Logic7® VIŠEKANALNI
SURROUND AUDIO SUSTAV S DSS FUNKCIJOM
(ako je ugrađen)

............................................................. 182
• A

UDIO KONTROLE NA UPRAVLJAČU
............................ 183
•


Uporaba radio prijemnika

........................................... 183
•


CD reproduktor ........................................................... 183
• ODRŽA

VANJE CD/DVD DISKOVA
................................... 184
•


INFORMACIJE O V
OZILU (KORISNIČKE ZNAČAJKE)
(ako je funkcija ugrađena)
.......................................... 171
•


PORUKE ..
.................................................................... 172
•

ISKLJUČIV
ANJE IZBORNIKA
...................................... 172
• POST

AVKE Uconnect Touch™ SUSTAVA
........................ 172154

• PREKIDAČI . ................................................................ 172
•
DODIRNE TIPKE ........................................................ 172
•


K
ORISNIČKI PROGRAMIBILNE ZNAČAJKE -
POSTAVKE Uconnect Touch™ 8.4 SUSTAVA

............... 172
• A

UDIO SUSTAVI
............................................................. 181
• NA

VIGACIJSKI SUSTAV (ako je ugrađen)
....................... 181
• iP

od®/USB/MP3 KONTROLA (ako je ugrađena)
............ 182
• HARMAN K

ARDON® Logic7® VIŠEKANALNI SURROUND
AUDIO
SUSTAV S DSS FUNKCIJOM (ako je ugrađen)

............... 182
• A

UDIO KONTROLE NA UPRAVLJAČU
............................ 183
•


Uporaba radio prijemnika

........................................... 183
•


CD reproduktor ........................................................... 183
• ODRŽA

VANJE CD/DVD DISKOVA
................................... 184
• UPORABA RADIJ

A I MOBILNI TELEFONI
..................... 184
• KLIMA

TIZACIJA
............................................................. 184
•


OPĆENITO .
................................................................. 184
•

FUNK
CIJE KLIMATIZACIJE
........................................ 187
•


A
UTOMATSKA KONTROLA TEMPERATURE (ATC)
.... 188
•


NAPUTCI ZA UPORABU .............................................. 189
155

ZNAČAJKE PREDNJE PLOČE
1 - Ventilacijski otvori
2 - Instrumenti
3 -

P
rekidač upozorenja na opasnost
4 -

Uconnect T
ouch™ sustav
5 -

P
rekidači klimatizacije
6 -

P
retinac za rukavice 7 -
ESC OFF prekidač
8 - P rekidači Uconnect Touch™ sustava
9 -

Utor za SD memorijsk
u karticu
10 -

Utičnica
11 -


CD/D
VD utor
12 -

P
retinac13 -
Star t/Stop tipka motora
14 - T ipka za otpuštanje poklopca prtljažnika
15 -

K
ontrole intenziteta
16 -

P
oluga za otpuštanje poklopca motora
17 -

P
rekidač prednjih svjetala
18 -

Analogni sat
156

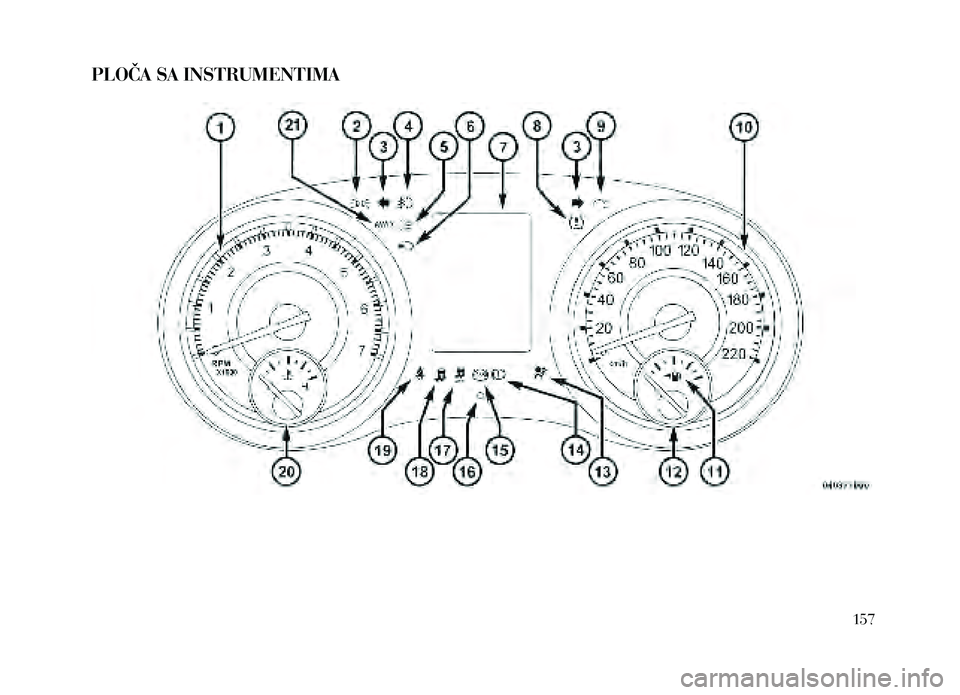

PLOČA SA INSTRUMENTIMA
157

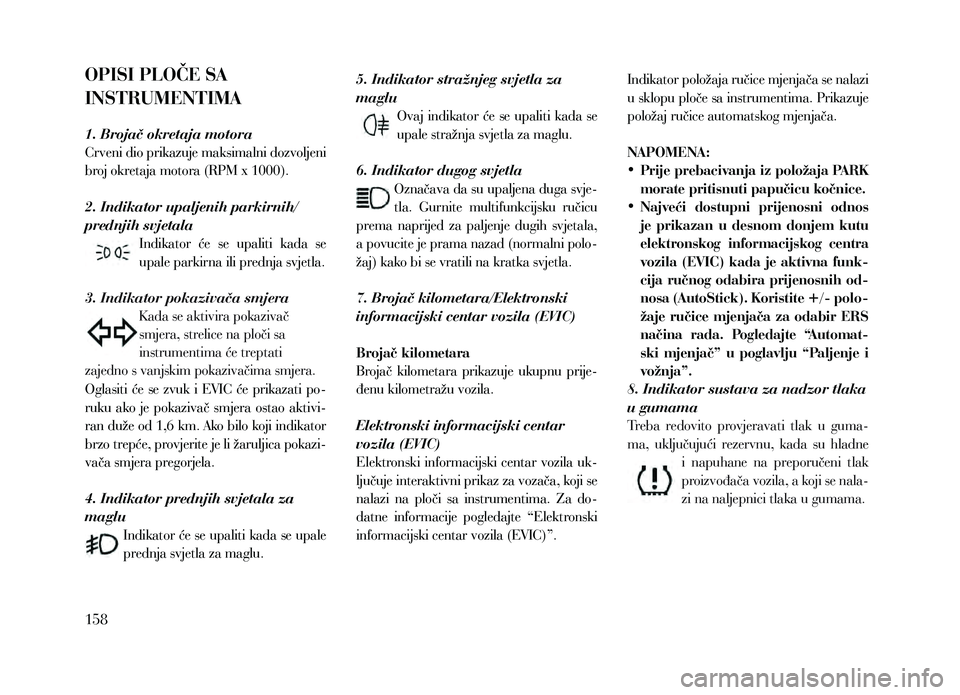

OPISI PLOČE SA
INSTRUMENTIMA
1. Brojač okretaja motora
Crveni dio prikazuje maksimalni dozvoljeni
broj okretaja motora (RPM x 1000).
2. Indikator upaljenih parkirnih/
prednjih svjetalaIndikator će se upaliti kada se
upale parkirna ili prednja svjetla.
3. Indikator pokazivača smjera K ada se aktivira pokazivač
smjera, strelice na ploči sa
instrumentima će treptati
zajedno s vanjskim pokazivačima smjera.
Oglasiti će se zvuk i EVIC će prikazati po-
ruku ako je pokazivač smjera ostao aktivi-
ran duže od 1,6 km. Ako bilo koji indikator
brzo trepće, provjerite je li žaruljica pokazi-
vača smjera pregorjela.
4. Indikator prednjih svjetala za
maglu
Indikator će se upaliti kada se upale
prednja svjetla za maglu.
5. Indikator stražnjeg svjetla za
maglu Ovaj indikator će se upaliti kada se
upale stražnja svjetla za maglu.
6. Indikator dugog svjetla Označava da su upaljena duga svje-
tla. Gurnite multifunkcijsku ručicu
prema naprijed za paljenje dugih svjetala,
a povucite je prama nazad (normalni polo-
žaj) kako bi se vratili na kratka svjetla.
7. Brojač kilometara/Elektronski
informacijski centar vozila (EVIC)
Brojač kilometara
Brojač kilometara prikazuje ukupnu prije-
đenu kilometražu vozila.
Elektronski informacijski centar
vozila (EVIC)
Elektronski informacijski centar vozila uk-
ljučuje interaktivni prikaz za vozača, koji se
nalazi na ploči sa instrumentima. Za do-
datne informacije pogledajte “Elektronski
informacijski centar vozila (EVIC)”.Indikator položaja ručice mjenjača se nalazi
u sklopu ploče sa instrumentima. Prikazuje
položaj ručice automatskog mjenjača.
NAPOMENA:
• Prije prebacivanja iz položaja PARK
morate pritisnuti papučicu kočnice.
• Najveći dostupni prijenosni odnos
je prikazan u desnom donjem kutu
elektronskog informacijskog centra
vozila (EVIC) kada je aktivna funk-
cija ručnog odabira prijenosnih od-
nosa (AutoStick). Koristite +/- polo-
žaje ručice mjenjača za odabir ERS
načina rada. Pogledajte “Automat-
ski mjenjač” u poglavlju “Paljenje i
vožnja”.
8. Indikator sustava za nadzor tlaka
u gumama
Treba redovito provjeravati tlak u guma-
ma, uključujući rezervnu, kada su hladne i napuhane na preporučeni tlak
proizvođača vozila, a koji se nala-
zi na naljepnici tlaka u gumama.
158

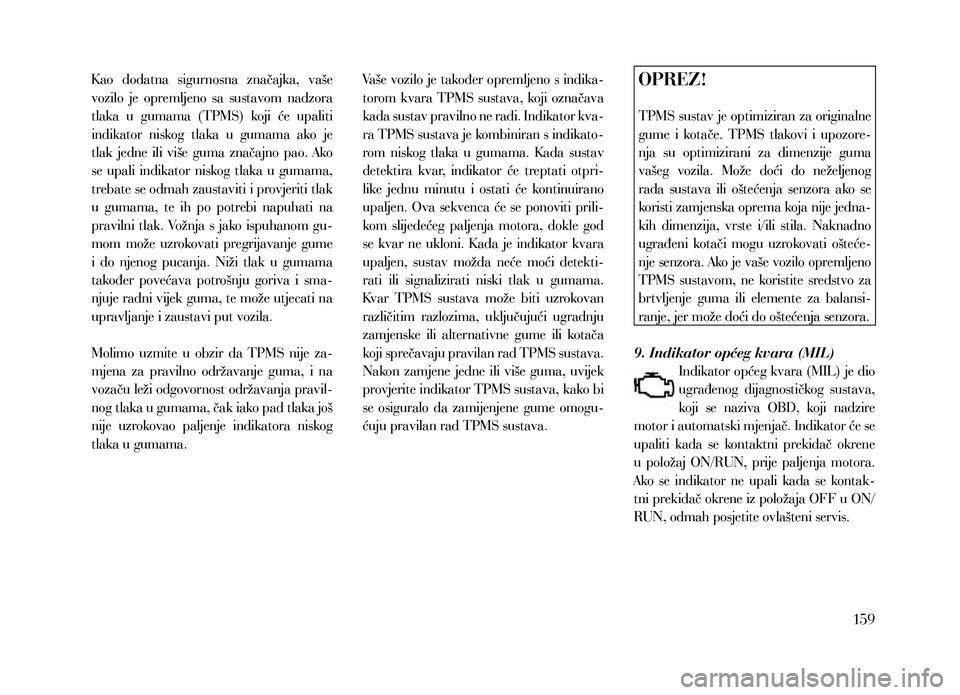

K ao dodatna sigurnosna značajka, vaše
vozilo je opremljeno sa sustavom nadzora
tlaka u gumama (TPMS) koji će upaliti
indikator niskog tlaka u gumama ako je
tlak jedne ili više guma značajno pao. Ako
se upali indikator niskog tlaka u gumama,
trebate se odmah zaustaviti i provjeriti tlak
u gumama, te ih po potrebi napuhati na
pravilni tlak. Vožnja s jako ispuhanom gu-
mom može uzrokovati pregrijavanje gume
i do njenog pucanja. Niži tlak u gumama
također povećava potrošnju goriva i sma-
njuje radni vijek guma, te može utjecati na
upravljanje i zaustavi put vozila.
Molimo uzmite u obzir da TPMS nije za-
mjena za pravilno održavanje guma, i na
vozaču leži odgovornost održavanja pravil-
nog tlaka u gumama, čak iako pad tlaka još
nije uzrokovao paljenje indikatora niskog
tlaka u gumama.Vaše vozilo je također opremljeno s indika-
torom kvara TPMS sustava, koji označava
kada sustav pravilno ne radi. Indikator kva-
ra TPMS sustava je kombiniran s indikato-
rom niskog tlaka u gumama. K ada sustav
detektira kvar, indikator će treptati otpri-
like jednu minutu i ostati će kontinuirano
upaljen. Ova sekvenca će se ponoviti prili-
kom slijedećeg paljenja motora, dokle god
se kvar ne ukloni. K ada je indikator kvara
upaljen, sustav možda neće moći detekti-
rati ili signalizirati niski tlak u gumama.
Kvar TPMS sustava može biti uzrokovan
različitim razlozima, uključujući ugradnju
zamjenske ili alternativne gume ili kotača
koji sprečavaju pravilan rad TPMS sustava.
Nakon zamjene jedne ili više guma, uvijek
provjerite indikator TPMS sustava, kako bi
se osiguralo da zamijenjene gume omogu-
ćuju pravilan rad TPMS sustava.OPREZ!
TPMS sustav je optimiziran za originalne
gume i kotače. TPMS tlakovi i upozore-
nja su optimizirani za dimenzije guma
vašeg vozila. Može doći do neželjenog
rada sustava ili oštećenja senzora ako se
koristi zamjenska oprema koja nije jedna-
kih dimenzija, vrste i/ili stila. Naknadno
ugrađeni kotači mogu uzrokovati ošteće-
nje senzora. Ako je vaše vozilo opremljeno
TPMS sustavom, ne koristite sredstvo za
brtvljenje guma ili elemente za balansi-
ranje, jer može doći do oštećenja senzora.
9. Indikator općeg kvara (MIL) Indikator općeg kvara (MIL) je dio
ugrađenog dijagnostičkog sustava,
koji se naziva OBD, koji nadzire
motor i automatski mjenjač. Indikator će se
upaliti kada se kontaktni prekidač okrene
u položaj ON/RUN, prije paljenja motora.
Ako se indikator ne upali kada se kontak-
tni prekidač okrene iz položaja OFF u ON/
RUN, odmah posjetite ovlašteni servis.
159

Određena stanja, kao što je labavi ili izgu-
bljeni poklopac spremnika goriva, loša kva-
liteta goriva, itd., mogu upaliti ovaj indi-
kator nakon paljenja motora. Ako indikator
ostane upaljen tijekom nekoliko vaših nor-
malnih putovanja, vozilo treba odvesti na
servis. U većini slučajeva, vozilo će se moći
normalno voziti i neće zahtijevati vuču.
OPREZ!
Produžena vožnja s upaljenim MIL indika-
torom može uzrokovati oštećenja na kontrol-
nom sustavu motora. Također može utjecati
na potrošnju goriva i vozne karakteristike.
Ako MIL indikator trepće uskoro će doći do
teških oštećenja katalizatora i gubitka snage.
Odmah vozilo odvezite na servis.
UPOZORENJE!
Nepravilan rad katalizatora, prema gore
navedenom, može dovesti do visokih tem-
peratura nego u normalnim uvjetima rada
katalizatora. To može uzrokovati požar, ako
se vozite polako ili parkirate iznad zapalji-
vih tvari kao što su suho lišće, drvo, papir,
itd. To može rezultirati u smrti ili ozbiljnim
ozljedama vozača, putnika ili drugih osoba.10. Brzinomjer
Prikazuje brzinu vozila.
11. Podsjetnik na poklopac
spremnika goriva
Strelica pored ovog simbola je
podsjetnik da se poklopac spre-
mnika goriva nalazi s lijeve strane
vozila.
12. Mjerač razine goriva
Pokazivač pokazuje razinu goriva u
spremniku goriva kada se kontaktni
prekidač prebaci u položaj ON/RUN.
13. Svjetlo upozorenja zračnih
jastuka Ovo svjetlo će se upaliti na četi-
ri do osam sekundi radi provjere
lampice kada se kontaktni preki-
dač okrene u položaj ON/RUN.
Ako se ovo svjetlo ne upali prilikom paljenja
motora, ostane upaljeno ili se upali tijekom
vožnje, što je prije moguće posjetite ovla-
šteni servis. Pogledajte “Zaštita putnika” u
poglavlju “Što treba znati prije vožnje”.
14. Svjetlo upozorenja kočnica Ovo svjetlo nadzire razne funk-
cije sustava kočenja, uključujući
razinu tekućine za kočnice i ak-
tiviranje parkirne kočnice. Ako se
svjetlo kočnica upali, to može značiti povu-
čenu parkirnu kočnicu, da je razina teku-
ćine za kočnice niska ili postoji problem sa
spremnikom sustava kočenja sa zaštitom od
blokiranja.
Ako svjetlo ostane upaljeno ako je parkiran
kočnica deaktivirana i razina tekućine za
kočnice doseže maksimalnu razinu spre-
mniku glavnog cilindra, to može značiti
mogući kvar hidrauličkog sustava i da je
ABS sustav / elektronska kontrola stabil-
nosti (ESC) detektirala problem pojačiva-
ča kočenja. U tom slučaju će svjetlo ostati
upaljeno dok se problem ne ukloni. Ako je
problem povezan s pojačivačem kočenja,
prilikom aktiviranja kočnice možda se upa-
li pumpa ABS sustava i možda ćete osjetiti
pulsiranje papučice kočnice.
160

Dvokružni sustav kočenja osigurava re-
zervnu mogućnost kočenja u slučaju kvara
dijela hidrauličkog sustava. Curenje u bilo
kojoj polovici dvokružnog sustava kočenja
je označeno svjetlom upozorenja sustava
kočenja, koje će se upaliti ako je razina te-
kućine za kočnice u glavnom cilindru pala
ispod specificirane razine.
Svjetlo će ostati upaljeno dok se uzrok ne
ukloni.
NAPOMENA: Svjetlo se može trenut-
no upaliti tijekom oštrih skretanja, što
mijenja razinu tekućine za kočnice.
Vozilo treba odvesti na servis i provje-
riti razinu tekućine za kočnice.
Ako se uoči kvar kočnica, odmah je potre-
ban servis.
UPOZORENJE!
Vožnja s upaljenim crvenim svjetlom upo-
zorenja sustava kočenja je opasno. Dio
sustava kočenja možda ne radi. Trebati
će više vremena za zaustavljanje vozila.
Može doći do sudara. Odmah vozilo od-
vezite na servis.Vozila opremljena sa sustavom kočenja sa
zaštitom od blokiranja (ABS) su također
opremljena s elektronskom raspodjelom
sile kočenja (EBD). U slučaju kvara EBD
sustava, upaliti će se svjetlo upozorenja su-
stava kočenja zajedno sa ABS indikatorom.
Potreban je servis ABS sustava.
Rad lampice svjetla upozorenja susta-
va kočenja se može provjeriti okretanjem
kontaktnog prekidača iz položaja OFF u
položaj ON/RUN. Svjetlo se treba upaliti
na otprilike dvije sekunde. Svjetlo se treba
ugasiti osim ako nije aktivirana parkirna
kočnica ili se detektira kvar u sustavu koče-
nja. Ako se svjetlo ne upali, neka ga provjeri
ovlašteni serviser.
Svjetlo će se također upaliti kada se aktivira
parkirna kočnica s kontaktnim prekidačem
u položaju ON/RUN.
NAPOMENA:
Ovo svjetlo prikazuje samo da
je aktivirana parkirna kočnica.
Ne prikazuje stupanj aktiviranja
parkirne kočnice.
15. Indikator ABS sustava
Ovaj indikator nadzire sustav
kočenja sa zaštitom od blokira-
nja (ABS). Indikator će se upaliti
kada se kontaktni prekidač okre-
ne u položaj ON/RUN i može ostati upaljen
do četiri sekunde.
Ako ABS indikator ostane upaljen ili se upali
tijekom vožnje, to znači da funkcija zaštite
od blokiranja sustava kočenja ne radi i da je
potreban servis. Međutim, konvencionalni
sustav kočenja će nastaviti normalno raditi
ako je svjetlo upozorenja sustava kočenja
(BRAKE) nije upaljeno.
Ako je ABS indikator upaljen, što je prije
moguće posjetite ovlašteni servis radi pro-
vjere sustava kočenja i vraćanja ABS su-
stava. Ako se ABS indikator ne upali kada
se kontaktni prekidač okrene u položaj
ON/RUN neka lampicu provjeri ovlašteni
serviser.
161

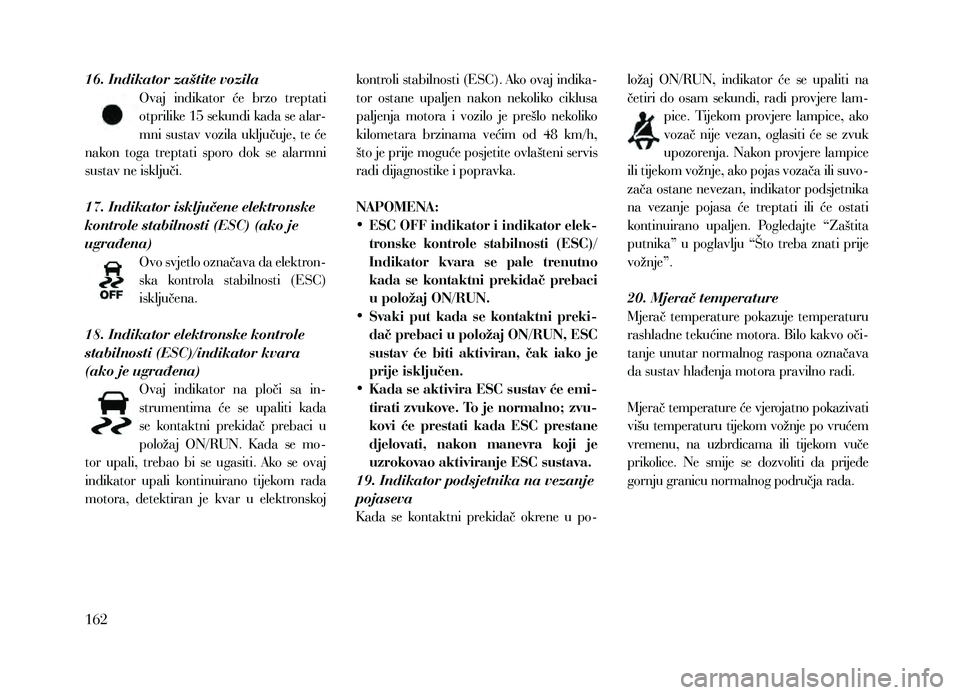

16. Indikator zaštite vozilaOvaj indikator će brzo treptati
otprilike 15 sekundi kada se alar-
mni sustav vozila uključuje, te će
nakon toga treptati sporo dok se alarmni
sustav ne isključi.
17. Indikator isključene elektronske
kontrole stabilnosti (ESC) (ako je
ugrađena) Ovo svjetlo označava da elektron-
ska kontrola stabilnosti (ESC)
isključena.
18. Indikator elektronske kontrole
stabilnosti (ESC)/indikator kvara
(ako je ugrađena) Ovaj indikator na ploči sa in-
strumentima će se upaliti kada
se kontaktni prekidač prebaci u
položaj ON/RUN. K ada se mo-
tor upali, trebao bi se ugasiti. Ako se ovaj
indikator upali kontinuirano tijekom rada
motora, detektiran je kvar u elektronskoj kontroli stabilnosti (ESC). Ako ovaj indika-
tor ostane upaljen nakon nekoliko ciklusa
paljenja motora i vozilo je prešlo nekoliko
kilometara brzinama većim od 48 km/h,
što je prije moguće posjetite ovlašteni servis
radi dijagnostike i popravka.
NAPOMENA:
• ESC OFF indikator i indikator elek-
tronske kontrole stabilnosti (ESC)/
Indikator kvara se pale trenutno
kada se kontaktni prekidač prebaci
u položaj ON/RUN.
• Svaki put kada se kontaktni preki-
dač prebaci u položaj ON/RUN, ESC
sustav će biti aktiviran, čak iako je
prije isključen.
• Kada se aktivira ESC sustav će emi-
tirati zvukove. To je normalno; zvu-
kovi će prestati kada ESC prestane
djelovati, nakon manevra koji je
uzrokovao aktiviranje ESC sustava.
19. Indikator podsjetnika na vezanje
pojaseva
K ada se kontaktni prekidač okrene u po- ložaj ON/RUN, indikator će se upaliti na
četiri do osam sekundi, radi provjere lam-
pice. Tijekom provjere lampice, ako
vozač nije vezan, oglasiti će se zvuk
upozorenja. Nakon provjere lampice
ili tijekom vožnje, ako pojas vozača ili suvo-
zača ostane nevezan, indikator podsjetnika
na vezanje pojasa će treptati ili će ostati
kontinuirano upaljen. Pogledajte “Zaštita
putnika” u poglavlju “Što treba znati prije
vožnje”.
20. Mjerač temperature
Mjerač temperature pokazuje temperaturu
rashladne tekućine motora. Bilo kakvo oči-
tanje unutar normalnog raspona označava
da sustav hlađenja motora pravilno radi.
Mjerač temperature će vjerojatno pokazivati
višu temperaturu tijekom vožnje po vrućem
vremenu, na uzbrdicama ili tijekom vuče
prikolice. Ne smije se dozvoliti da prijeđe
gornju granicu normalnog područja rada.
162

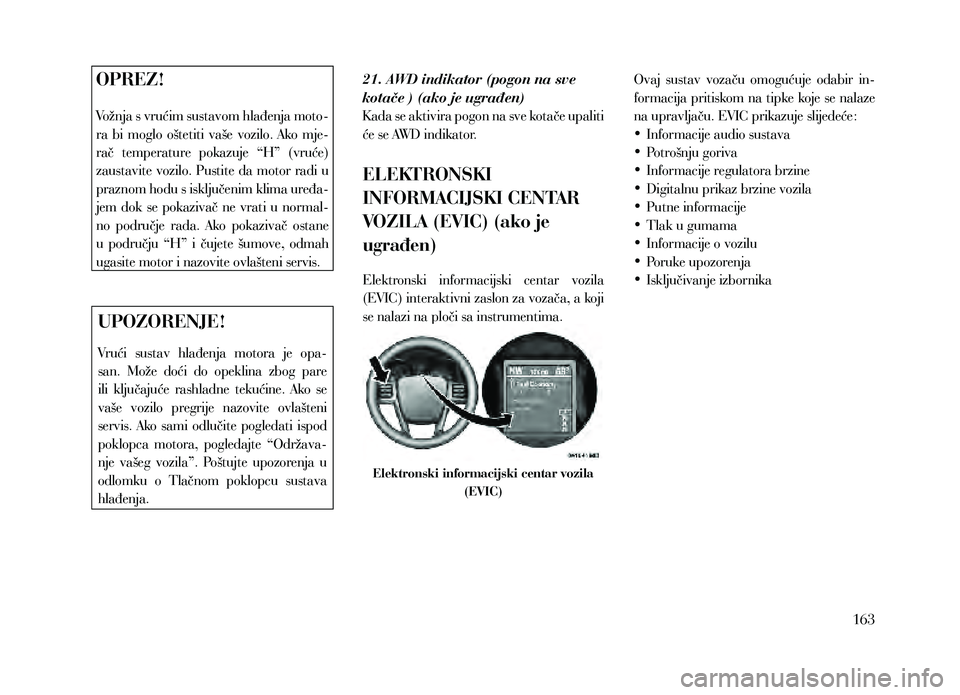

OPREZ!
Vožnja s vrućim sustavom hlađenja moto-
ra bi moglo oštetiti vaše vozilo. Ako mje-
rač temperature pokazuje “H” (vruće)
zaustavite vozilo. Pustite da motor radi u
praznom hodu s isključenim klima uređa-
jem dok se pokazivač ne vrati u normal-
no područje rada. Ako pokazivač ostane
u području “H” i čujete šumove, odmah
ugasite motor i nazovite ovlašteni servis.
UPOZORENJE!
Vrući sustav hlađenja motora je opa-
san. Može doći do opeklina zbog pare
ili ključajuće rashladne tekućine. Ako se
vaše vozilo pregrije nazovite ovlašteni
servis. Ako sami odlučite pogledati ispod
poklopca motora, pogledajte “Održava-
nje vašeg vozila”. Poštujte upozorenja u
odlomku o Tlačnom poklopcu sustava
hlađenja.21. AWD indikator (pogon na sve
kotače ) (ako je ugrađen)
K ada se aktivira pogon na sve kotače upaliti
će se AWD indikator.
ELEKTRONSKI
INFORMACIJSKI CENTAR
VOZILA (EVIC) (ako je
ugrađen)
Elektronski informacijski centar vozila
(EVIC) interaktivni zaslon za vozača, a koji
se nalazi na ploči sa instrumentima.
Elektronski informacijski centar vozila
(EVIC)
Ovaj sustav vozaču omogućuje odabir in-
formacija pritiskom na tipke koje se nalaze
na upravljaču. EVIC prikazuje slijedeće:
• Informacije audio sustava
• Potrošnju goriva
• Informacije regulatora brzine
• Digitalnu prikaz brzine vozila
• Putne informacije
• Tlak u gumama
• Informacije o vozilu
• Poruke upozorenja
• Isključivanje izbornika
163
