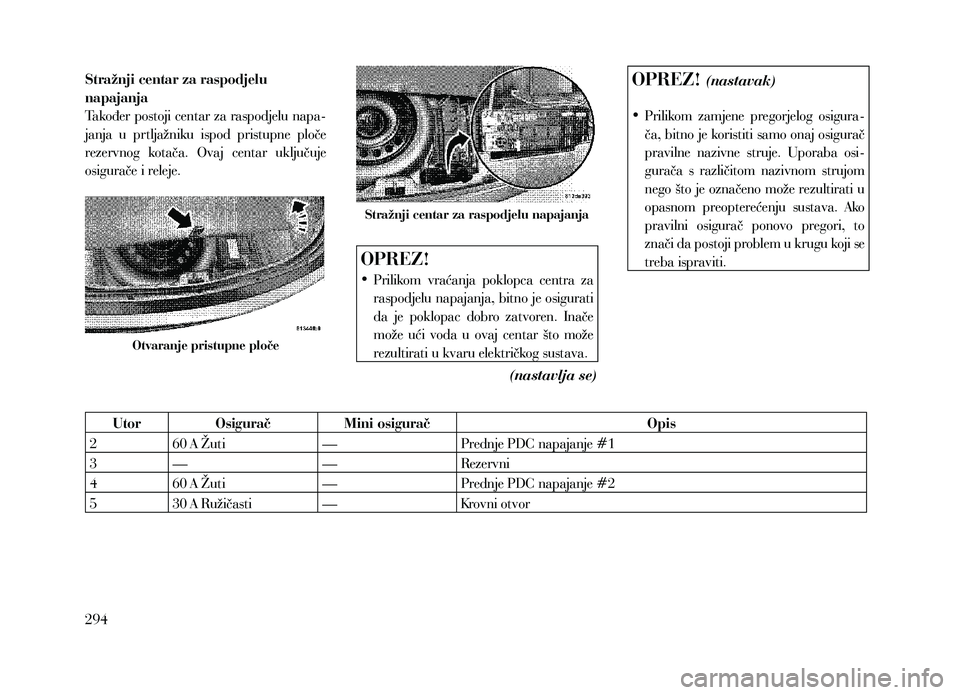

Stražnji centar za raspodjelu
napajanja
Također postoji centar za raspodjelu napa-
janja u prtljažniku ispod pristupne ploče
rezervnog kotača. Ovaj centar uključuje
osigurače i releje.
Otvaranje pristupne ploče
Stražnji centar za raspodjelu napajanja
OPREZ!
• Prilikom vraćanja poklopca centra za
raspodjelu napajanja, bitno je osigurati
da je poklopac dobro zatvoren. Inače
može ući voda u ovaj centar što može
rezultirati u kvaru električkog sustava.
(nastavlja se)
OPREZ! (nastavak)
• Prilikom zamjene pregorjelog osigura-
ča, bitno je koristiti samo onaj osigurač
pravilne nazivne struje. Uporaba osi-
gurača s različitom nazivnom strujom
nego što je označeno može rezultirati u
opasnom preopterećenju sustava. Ako
pravilni osigurač ponovo pregori, to
znači da postoji problem u krugu koji se
treba ispraviti.
Utor Osigurač Mini osigurač Opis
2 60 A Žuti — Prednje PDC napajanje #1
3 — — Rezervni
4 60 A Žuti — Prednje PDC napajanje #2
5 30 A Ružičasti — Krovni otvor
294

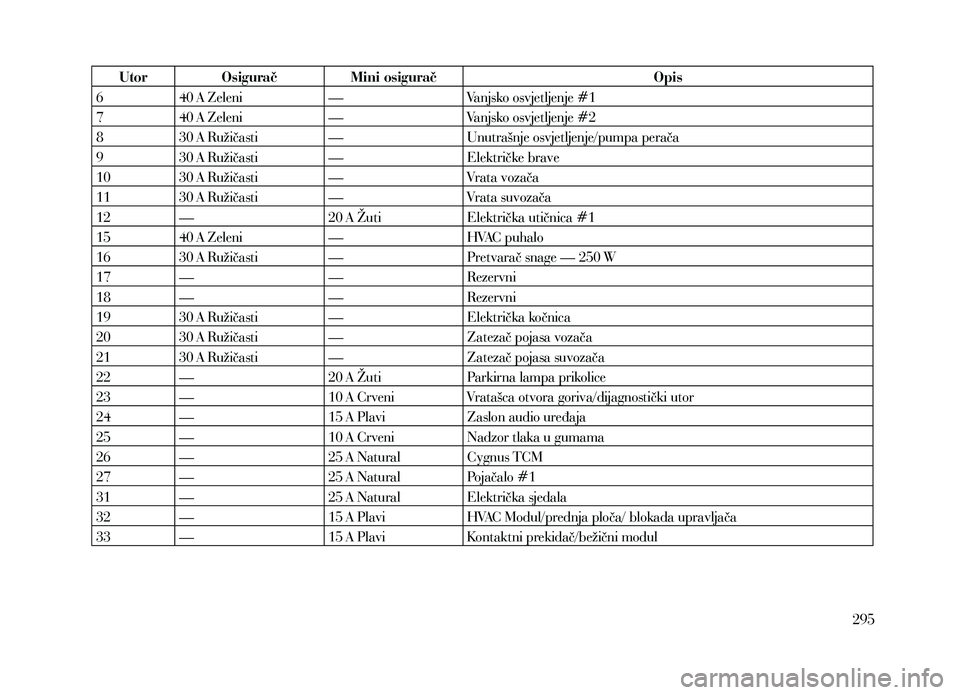

Utor Osigurač Mini osiguračOpis
6 40 A Zeleni — Vanjsko osvjetljenje #1
7 40 A Zeleni — Vanjsko osvjetljenje #2
8 30 A Ružičasti — Unutrašnje osvjetljenje/pumpa perača
9 30 A Ružičasti — Električke brave
10 30 A Ružičasti — Vrata vozača
11 30 A Ružičasti — Vrata suvozača
12 — 20 A Žuti Električka utičnica #1
15 40 A Zeleni — HVAC puhalo
16 30 A Ružičasti — Pretvarač snage — 250 W
17 — —Rezervni
18 — — Rezervni
19 30 A Ružičasti — Električka kočnica
20 30 A Ružičasti — Zatezač pojasa vozača
21 30 A Ružičasti — Zatezač pojasa suvozača
22 — 20 A Žuti Parkirna lampa prikolice
23 — 10 A Crveni Vratašca otvora goriva/dijagnostički utor
24 — 15 A Plavi Zaslon audio uređaja
25 — 10 A Crveni Nadzor tlaka u gumama
26 — 25 A Natural Cygnus TCM
27 — 25 A Natural Pojačalo #1
31 — 25 A Natural Električka sjedala
32 — 15 A Plavi HVAC Modul/prednja ploča/ blokada upravljača
33 — 15 A Plavi Kontaktni prekidač/bežični modul
295

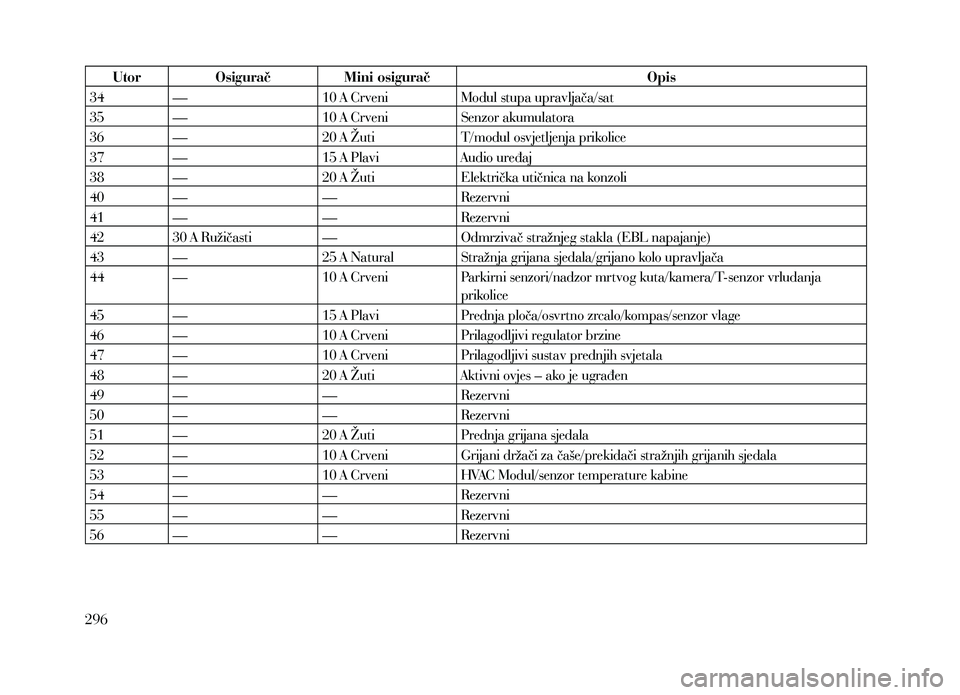

Utor Osigurač Mini osiguračOpis
34 — 10 A Crveni Modul stupa upravljača/sat
35 — 10 A Crveni Senzor akumulatora
36 — 20 A Žuti T/modul osvjetljenja prikolice
37 — 15 A Plavi Audio uređaj
38 — 20 A Žuti Električka utičnica na konzoli
40 — — Rezervni
41 — — Rezervni
42 30 A Ružičasti — Odmrzivač stražnjeg stakla (EBL napajanje)
43 — 25 A Natural Stražnja grijana sjedala/grijano kolo upravljača
44 — 10 A Crveni Parkirni senzori/nadzor mrtvog kuta/kamera/T-senzor vrludanja
prikolice
45 — 15 A Plavi Prednja ploča/osvrtno zrcalo/kompas/senzor vlage
46 — 10 A Crveni Prilagodljivi regulator brzine
47 — 10 A Crveni Prilagodljivi sustav prednjih svjetala
48 — 20 A Žuti Aktivni ovjes – ako je ugrađen
49 — — Rezervni
50 — — Rezervni
51 — 20 A Žuti Prednja grijana sjedala
52 — 10 A Crveni Grijani držači za čaše/prekidači stražnjih grijanih sjedala
53 — 10 A Crveni HVAC Modul/senzor temperature kabine
54 — — Rezervni
55 — — Rezervni
56 — — Rezervni
296

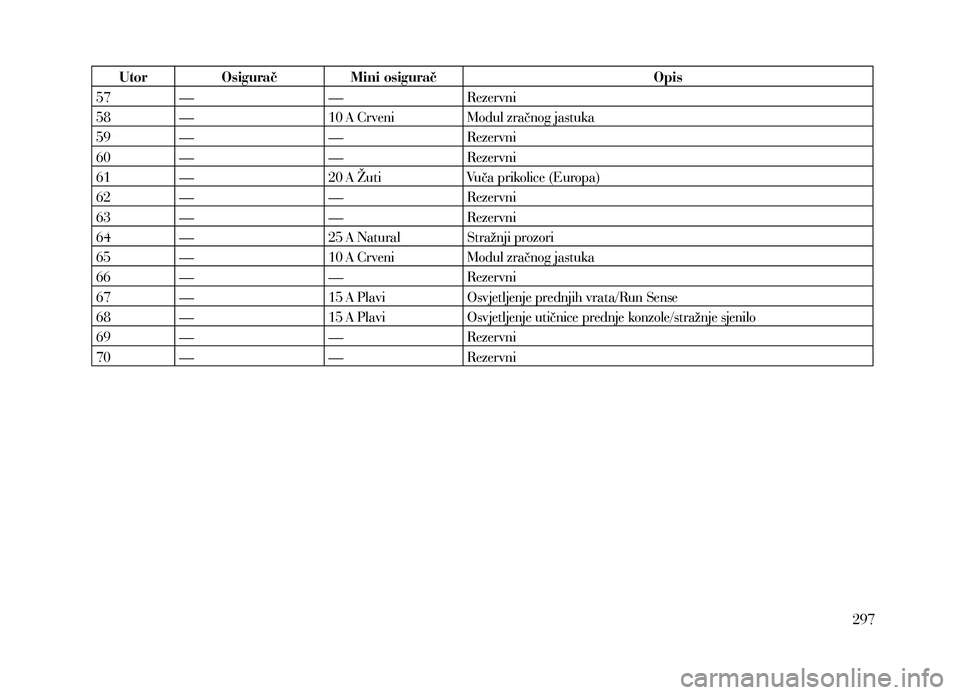

Utor Osigurač Mini osiguračOpis
57 — — Rezervni
58 — 10 A Crveni Modul zračnog jastuka
59 — — Rezervni
60 — — Rezervni
61 — 20 A Žuti Vuča prikolice (Europa)
62 — — Rezervni
63 — — Rezervni
64 — 25 A Natural Stražnji prozori
65 — 10 A Crveni Modul zračnog jastuka
66 — — Rezervni
67 — 15 A Plavi Osvjetljenje prednjih vrata/Run Sense
68 — 15 A Plavi Osvjetljenje utičnice prednje konzole/stražnje sjenilo
69 — — Rezervni
70 — — Rezervni
297

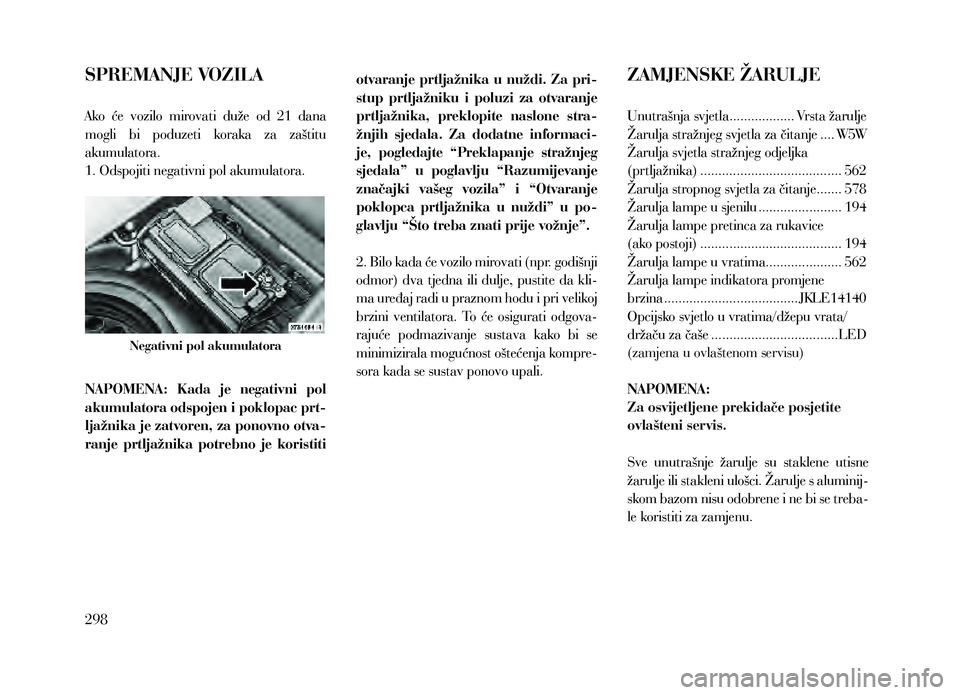

SPREMANJE VOZILA
Ako će vozilo mirovati duže od 21 dana
mogli bi poduzeti koraka za zaštitu
akumulatora.
1. Odspojiti negativni pol akumulatora.
Negativni pol akumulatora
NAPOMENA: Kada je negativni pol
akumulatora odspojen i poklopac prt-
ljažnika je zatvoren, za ponovno otva-
ranje prtljažnika potrebno je koristiti otvaranje prtljažnika u nuždi. Za pri-
stup prtljažniku i poluzi za otvaranje
prtljažnika, preklopite naslone stra-
žnjih sjedala. Za dodatne informaci-
je, pogledajte “Preklapanje stražnjeg
sjedala” u poglavlju “Razumijevanje
značajki vašeg vozila” i “Otvaranje
poklopca prtljažnika u nuždi” u po-
glavlju “Što treba znati prije vožnje”.
2. Bilo kada će vozilo mirovati (npr. godišnji
odmor) dva tjedna ili dulje, pustite da kli-
ma uređaj radi u praznom hodu i pri velikoj
brzini ventilatora. To će osigurati odgova-
rajuće podmazivanje sustava kako bi se
minimizirala mogućnost oštećenja kompre-
sora kada se sustav ponovo upali.
ZAMJENSKE ŽARULJE
Unutrašnja svjetla .................. Vrsta žarulje
Žarulja stražnjeg svjetla za čitanje
.... W5W
Žarulja svjetla stražnjeg odjeljk

a
(prtljažnika)

....................................... 562
Žarulja str

opnog svjetla za čitanje
....... 578
Žarulja lampe u sjenilu
....................... 194
Žarulja lampe pretinca za ruk

avice
(ako postoji)
....................................... 194
Žarulja lampe u vratima..................... 562
Žarulja lampe indik

atora promjene
brzina

..................................... JKLE14140
Opcijsk

o svjetlo u vratima/džepu vrata/
držaču za čaše

...................................LED
(zamjena u ovlaštenom servisu)
NAPOMENA:
Za osvijetljene prekidače posjetite
ovlašteni ser

vis.
Sve unutrašnje žarulje su staklene utisne
žarulje ili stakleni ulošci. Žarulje s aluminij-
skom bazom nisu odobrene i ne bi se treba-
le koristiti za zamjenu.
298

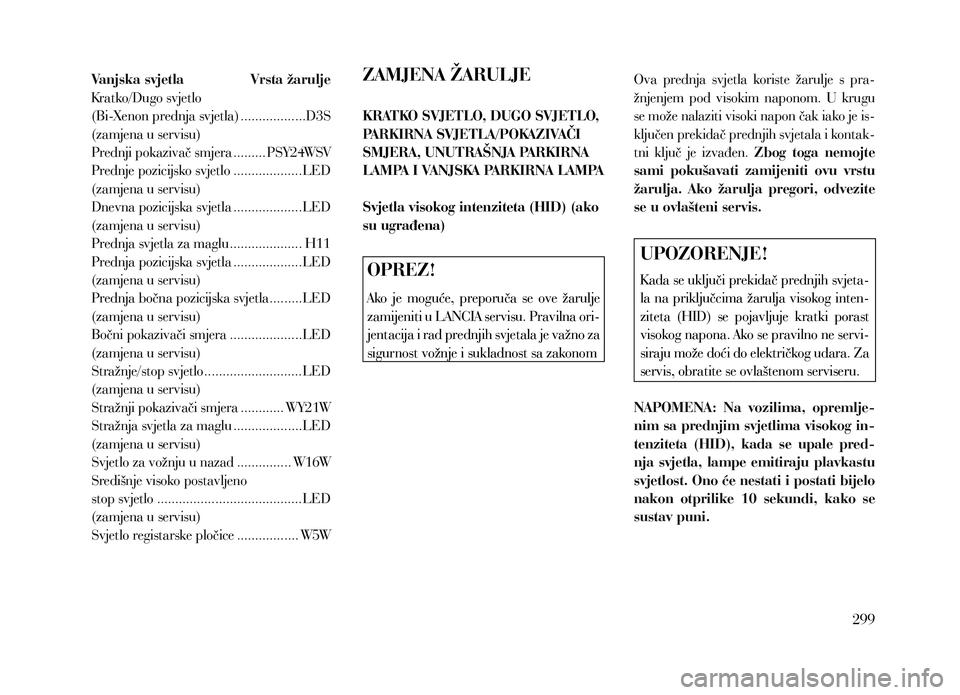

Vanjska svjetla Vrsta žarulje
Kratk o/Dugo svjetlo
(Bi-Xenon prednja svjetla)
..................D3S
(zamjena u servisu)
P

rednji pokazivač smjera
......... PSY24WSV
P

rednje pozicijsko svjetlo
...................LED
(zamjena u servisu)
Dnevna pozicijsk

a svjetla
...................LED
(zamjena u servisu)
P

rednja svjetla za maglu
.................... H11
P

rednja pozicijska svjetla
...................LED
(zamjena u servisu)
P

rednja bočna pozicijska svjetla
.........LED

(zamjena u servisu)
Bočni pokazivači smjera

....................LED
(zamjena u servisu)
Stražnje/stop svjetlo
...........................LED
(zamjena u servisu)
Stražnji pok

azivači smjera
............ WY21W
Stražnja svjetla za maglu
...................LED
(zamjena u servisu)
Svjetlo za vožnju u nazad
............... W16W
Središnje visok

o postavljeno
stop svjetlo
........................................LED
(zamjena u servisu)
Svjetlo registarsk

e pločice
................. W5W
ZAMJENA ŽARULJE
KRATKO SVJETLO, DUGO SVJETLO,
PARKIRNA SVJETLA/POKAZIVAČI
SMJERA, UNUTRAŠNJA PARKIRNA
LAMPA I VANJSKA PARKIRNA LAMPA
Svjetla visokog intenziteta (HID) (ako
su ugrađena)
OPREZ!
Ako je moguće, preporuča se ove žarulje
zamijeniti u LANCIA servisu. Pravilna ori-
jentacija i rad prednjih svjetala je važno za
sigurnost vožnje i sukladnost sa zakonom Ova prednja svjetla koriste žarulje s pra-
žnjenjem pod visokim naponom. U krugu
se može nalaziti visoki napon čak iako je is-
ključen prekidač prednjih svjetala i kontak-
tni ključ je izvađen.
Zbog toga nemojte
sami pokušavati zamijeniti ovu vrstu
žarulja. Ako žarulja pregori, odvezite
se u ovlašteni servis.
UPOZORENJE!
K ada se uključi prekidač prednjih svjeta-
la na priključcima žarulja visokog inten-
ziteta (HID) se pojavljuje kratki porast
visokog napona. Ako se pravilno ne servi-
siraju može doći do električkog udara. Za
servis, obratite se ovlaštenom serviseru.
NAPOMENA: Na vozilima, opremlje-
nim sa prednjim svjetlima visokog in-
tenziteta (HID), kada se upale pred-
nja svjetla, lampe emitiraju plavkastu
svjetlost. Ono će nestati i postati bijelo
nakon otprilike 10 sekundi, kako se
sustav puni.
299

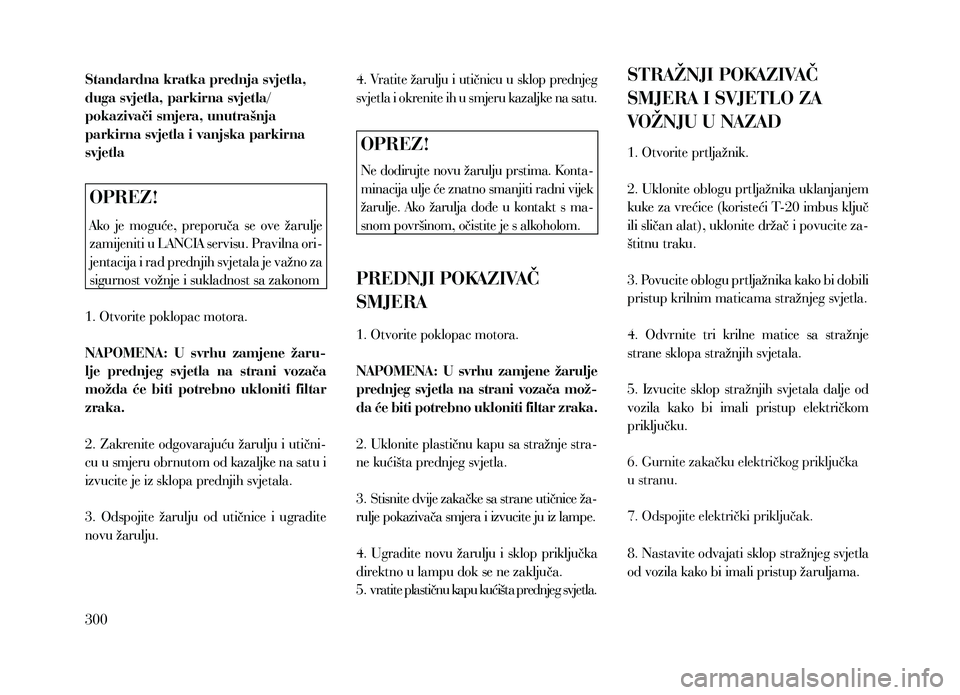

Standardna kratka prednja svjetla,
duga svjetla, parkirna svjetla/
pokazivači smjera, unutrašnja
parkirna svjetla i vanjska parkirna
svjetla
OPREZ!
Ako je moguće, preporuča se ove žarulje
zamijeniti u LANCIA servisu. Pravilna ori-
jentacija i rad prednjih svjetala je važno za
sigurnost vožnje i sukladnost sa zakonom
1. Otvorite poklopac motora.
NAPOMENA: U svrhu zamjene žaru-
lje prednjeg svjetla na strani vozača
možda će biti potrebno ukloniti filtar
zraka.
2. Zakrenite odgovarajuću žarulju i utični-
cu u smjeru obrnutom od kazaljke na satu i
izvucite je iz sklopa prednjih svjetala.
3. Odspojite žarulju od utičnice i ugradite
novu žarulju. 4. Vratite žarulju i utičnicu u sklop prednjeg
svjetla i okrenite ih u smjeru kazaljke na satu.
OPREZ!
Ne dodirujte novu žarulju prstima. Konta-
minacija ulje će znatno smanjiti radni vijek
žarulje. Ako žarulja dođe u kontakt s ma-
snom površinom, očistite je s alkoholom.
PREDNJI POKAZIVAČ
SMJERA
1. Otvorite poklopac motora.
NAPOMENA: U svrhu zamjene žarulje
prednjeg svjetla na strani vozača mož-
da će biti potrebno ukloniti filtar zraka.
2. Uklonite plastičnu kapu sa stražnje stra-
ne kućišta prednjeg svjetla.
3. Stisnite dvije zakačke sa strane utičnice ža-
rulje pokazivača smjera i izvucite ju iz lampe.
4. Ugradite novu žarulju i sklop priključka
direktno u lampu dok se ne zaključa.
5. vratite plastičnu kapu kućišta prednjeg svjetla.
STRAŽNJI POKAZIVAČ
SMJERA I SVJETLO ZA
VOŽNJU U NAZAD
1. Otvorite prtljažnik.
2. Uklonite oblogu prtljažnika uklanjanjem
kuke za vrećice (koristeći T-20 imbus ključ
ili sličan alat), uklonite držač i povucite za-
štitnu traku.
3. Povucite oblogu prtljažnika kako bi dobili
pristup krilnim maticama stražnjeg svjetla.
4. Odvrnite tri krilne matice sa stražnje
strane sklopa stražnjih svjetala.
5. Izvucite sklop stražnjih svjetala dalje od
vozila kako bi imali pristup električkom
priključku.
6. Gurnite zakačku električkog priključka
u stranu.
7. Odspojite električki priključak.
8. Nastavite odvajati sklop stražnjeg svjetla
od vozila kako bi imali pristup žaruljama.
300

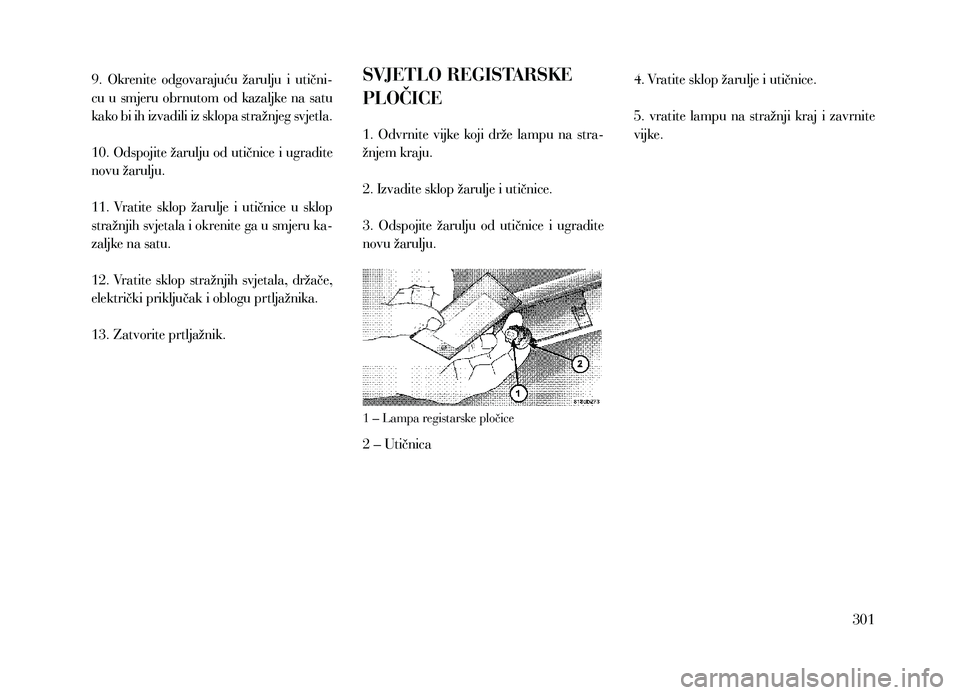

9. Okrenite odgovarajuću žarulju i utični-
cu u smjeru obrnutom od kazaljke na satu
kako bi ih izvadili iz sklopa stražnjeg svjetla.
10. Odspojite žarulju od utičnice i ugradite
novu žarulju.
11. Vratite sklop žarulje i utičnice u sklop
stražnjih svjetala i okrenite ga u smjeru ka-
zaljke na satu.
12. Vratite sklop stražnjih svjetala, držače,
električki priključak i oblogu prtljažnika.
13. Zatvorite prtljažnik.SVJETLO REGISTARSKE
PLOČICE
1. Odvrnite vijke koji drže lampu na stra-
žnjem kraju.
2. Izvadite sklop žarulje i utičnice.
3. Odspojite žarulju od utičnice i ugradite
novu žarulju.
1 – Lampa registarske pločice
2 – Utičnica4. Vratite sklop žarulje i utičnice.
5. vratite lampu na stražnji kraj i zavrnite
vijke.
301

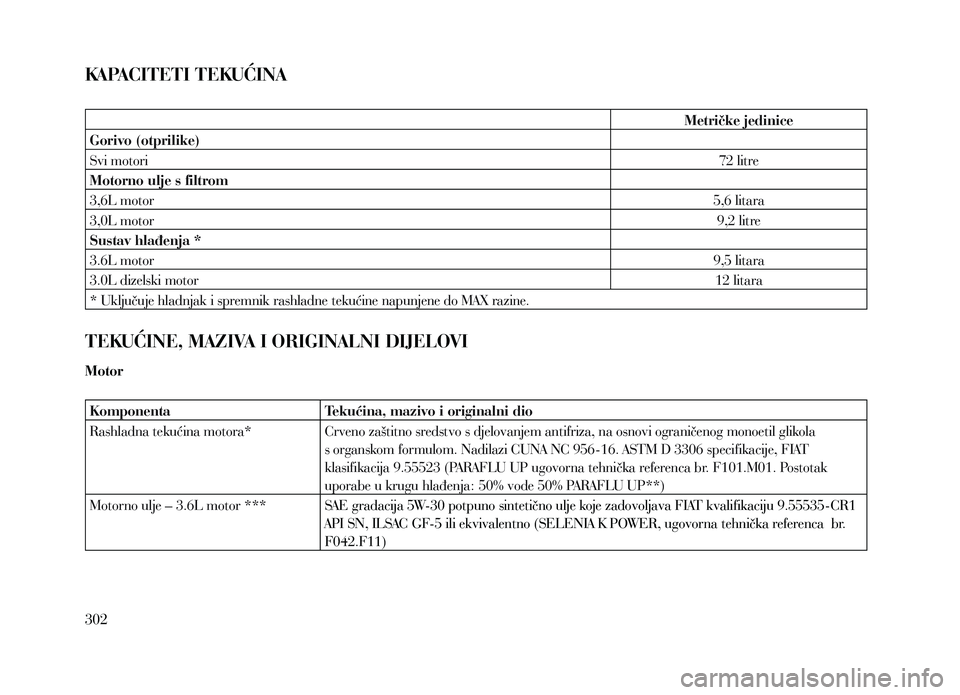

KAPACITETI TEKUĆINA
Metričke jedinice
Gorivo (otprilike)
Svi motori 72 litre
Motorno ulje s filtrom
3,6L motor 5,6 litara
3,0L motor 9,2 litre
Sustav hlađenja *
3.6L motor 9,5 litara
3.0L dizelski motor 12 litara
* Uključuje hladnjak i spremnik rashladne tekućine napunjene do MAX razine.
TEKUĆINE, MAZIVA I ORIGINALNI DIJELOVI
Motor
Komponenta Tekućina, mazivo i originalni dio
Rashladna tekućina motora* Crveno zaštitno sredstvo s djelovanjem antifriza, na osnovi ograničenog monoetil glikola s organskom formulom. Nadilazi CUNA NC 956-16. ASTM D 3306 specifikacije, FIAT
klasifikacija 9.55523 (PARAFLU UP ugovorna tehnička referenca br. F101.M01. Postotak
uporabe u krugu hlađenja: 50% vode 50% PARAFLU UP**)
Motorno ulje – 3.6L motor *** SAE gradacija 5W-30 potpuno sintetično ulje koje zadovoljava FIAT kvalifikaciju 9.55535-CR1
API SN, ILSAC GF-5 ili ekvivalentno (SELENIA K POWER, ugovorna tehnička referenca br.
F042.F11)
302

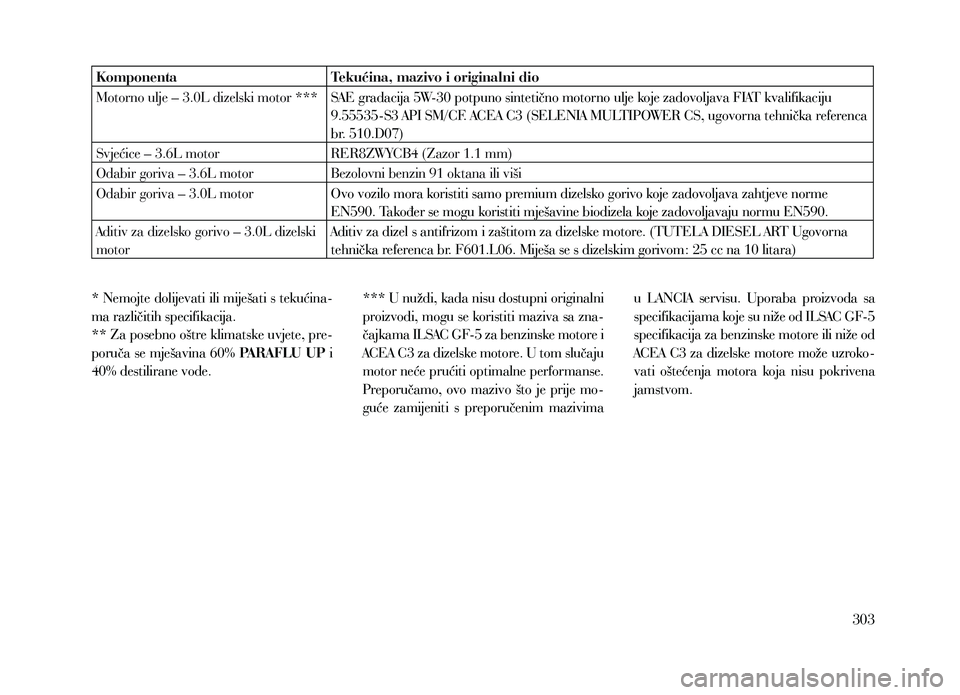

KomponentaTekućina, mazivo i originalni dio
Motorno ulje – 3.0L dizelski motor *** SAE gradacija 5W-30 potpuno sintetično motorno ulje koje zadovoljava FIAT kvalifikaciju
9.55535-S3 API SM/CF. ACEA C3 (SELENIA MULTIPOWER CS, ugovorna tehnička referenca
br. 510.D07)
Svjećice – 3.6L motor RER8ZWYCB4 (Zazor 1.1 mm)
Odabir goriva – 3.6L motor Bezolovni benzin 91 oktana ili viši
Odabir goriva – 3.0L motor Ovo vozilo mora koristiti samo premium dizelsko gorivo koje zadovoljava zahtjeve norme
EN590. Također se mogu koristiti mješavine biodizela koje zadovoljavaju normu EN590.
Aditiv za dizelsko gorivo – 3.0L dizelski
motor Aditiv za dizel s antifrizom i zaštitom za dizelske motore. (TUTELA DIESEL ART Ugovorna
tehnička referenca br. F601.L06. Miješa se s dizelskim gorivom: 25 cc na 10 litara)
* Nemojte dolijevati ili miješati s tekućina-
ma različitih specifikacija.
** Za posebno oštre klimatske uvjete, pre-
poruča se mješavina 60% PARAFLU UP i
40% destilirane vode. *** U nuždi, kada nisu dostupni originalni
proizvodi, mogu se koristiti maziva sa zna-
čajkama ILSAC GF-5 za benzinske motore i
ACEA C3 za dizelske motore. U tom slučaju
motor neće prućiti optimalne performanse.
Preporučamo, ovo mazivo što je prije mo-
guće zamijeniti s preporučenim mazivima u LANCIA servisu. Uporaba proizvoda sa
specifikacijama koje su niže od ILSAC GF-5
specifikacija za benzinske motore ili niže od
ACEA C3 za dizelske motore može uzroko-
vati oštećenja motora koja nisu pokrivena
jamstvom.
303
