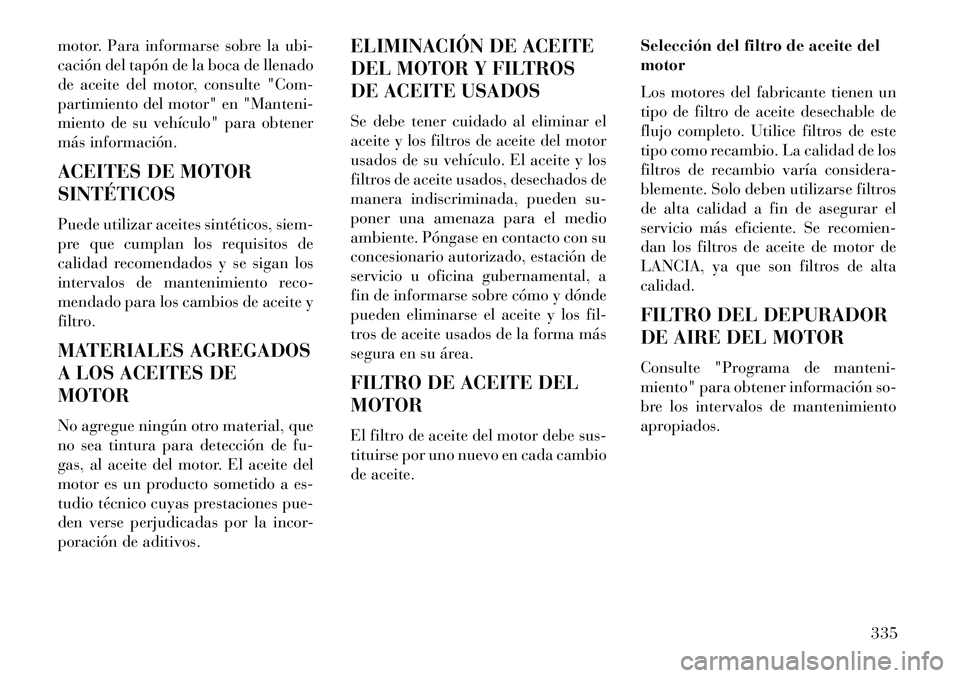

motor. Para informarse sobre la ubi-
cación del tapón de la boca de llenado
de aceite del motor, consulte "Com-
partimiento del motor" en "Manteni-
miento de su vehículo" para obtener
más información.
ACEITES DE MOTOR
SINTÉTICOS
Puede utilizar aceites sintéticos, siem-
pre que cumplan los requisitos de
calidad recomendados y se sigan los
intervalos de mantenimiento reco-
mendado para los cambios de aceite y
filtro.
MATERIALES AGREGADOS
A LOS ACEITES DE
MOTOR
No agregue ningún otro material, que
no sea tintura para detección de fu-
gas, al aceite del motor. El aceite del
motor es un producto sometido a es-
tudio técnico cuyas prestaciones pue-
den verse perjudicadas por la incor-
poración de aditivos.ELIMINACIÓN DE ACEITE
DEL MOTOR Y FILTROS
DE ACEITE USADOS
Se debe tener cuidado al eliminar el
aceite y los filtros de aceite del motor
usados de su vehículo. El aceite y los
filtros de aceite usados, desechados de
manera indiscriminada, pueden su-
poner una amenaza para el medio
ambiente. Póngase en contacto con su
concesionario autorizado, estación de
servicio u oficina gubernamental, a
fin de informarse sobre cómo y dónde
pueden eliminarse el aceite y los fil-
tros de aceite usados de la forma más
segura en su área.
FILTRO DE ACEITE DEL
MOTOR
El filtro de aceite del motor debe sus-
tituirse por uno nuevo en cada cambio
de aceite.
Selección del filtro de aceite del
motor
Los motores del fabricante tienen un
tipo de filtro de aceite desechable de
flujo completo. Utilice filtros de este
tipo como recambio. La calidad de los
filtros de recambio varía considera-
blemente. Solo deben utilizarse filtros
de alta calidad a fin de asegurar el
servicio más eficiente. Se recomien-
dan los filtros de aceite de motor de
LANCIA, ya que son filtros de alta
calidad.
FILTRO DEL DEPURADOR
DE AIRE DEL MOTOR
Consulte "Programa de manteni-
miento" para obtener información so-
bre los intervalos de mantenimiento
apropiados.
335

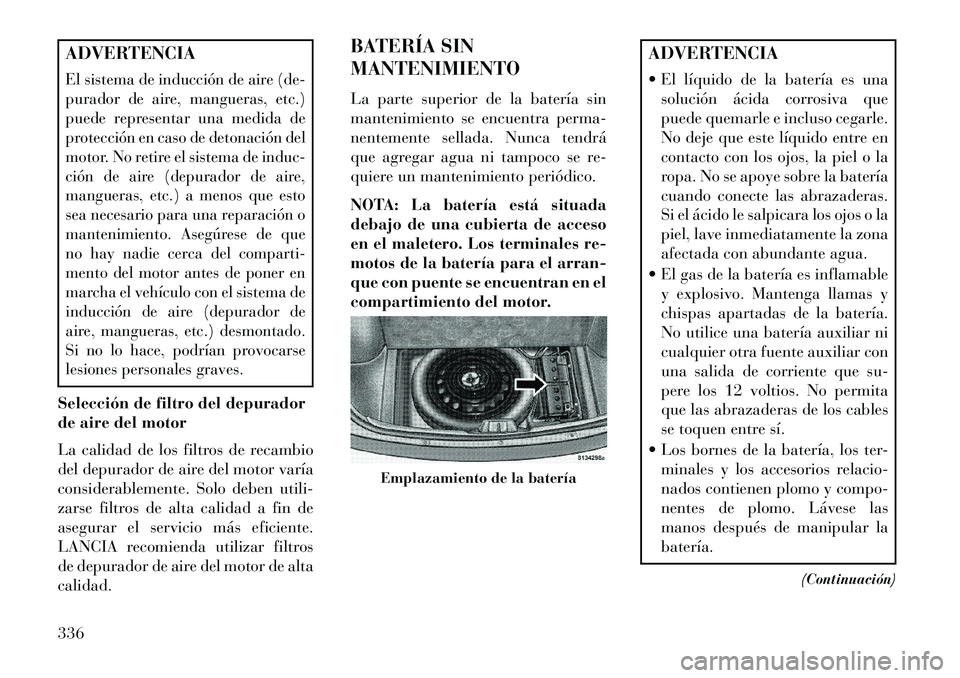

ADVERTENCIAEl sistema de inducción de aire (de-
purador de aire, mangueras, etc.)
puede representar una medida de
protección en caso de detonación del
motor. No retire el sistema de induc-
ción de aire (depurador de aire,
mangueras, etc.) a menos que esto
sea necesario para una reparación o
mantenimiento. Asegúrese de que
no hay nadie cerca del comparti-
mento del motor antes de poner en
marcha el vehículo con el sistema de
inducción de aire (depurador de
aire, mangueras, etc.) desmontado.
Si no lo hace, podrían provocarse
lesiones personales graves.Selección de filtro del depurador
de aire del motor
La calidad de los filtros de recambio
del depurador de aire del motor varía
considerablemente. Solo deben utili-
zarse filtros de alta calidad a fin de
asegurar el servicio más eficiente.
LANCIA recomienda utilizar filtros
de depurador de aire del motor de alta
calidad.BATERÍA SIN
MANTENIMIENTO
La parte superior de la batería sin
mantenimiento se encuentra perma-
nentemente sellada. Nunca tendrá
que agregar agua ni tampoco se re-
quiere un mantenimiento periódico.
NOTA: La batería está situada
debajo de una cubierta de acceso
en el maletero. Los terminales re-
motos de la batería para el arran-
que con puente se encuentran en el
compartimiento del motor.
ADVERTENCIA
 El líquido de la batería es una
solución ácida corrosiva que
puede quemarle e incluso cegarle.
No deje que este líquido entre en
contacto con los ojos, la piel o la
ropa. No se apoye sobre la batería
cuando conecte las abrazaderas.
Si el ácido le salpicara los ojos o la
piel, lave inmediatamente la zona
afectada con abundante agua.
 El gas de la batería es inflamable y explosivo. Mantenga llamas y
chispas apartadas de la batería.
No utilice una batería auxiliar ni
cualquier otra fuente auxiliar con
una salida de corriente que su-
pere los 12 voltios. No permita
que las abrazaderas de los cables
se toquen entre sí.
 Los bornes de la batería, los ter- minales y los accesorios relacio-
nados contienen plomo y compo-
nentes de plomo. Lávese las
manos después de manipular la
batería.
(Continuación)
Emplazamiento de la batería
336

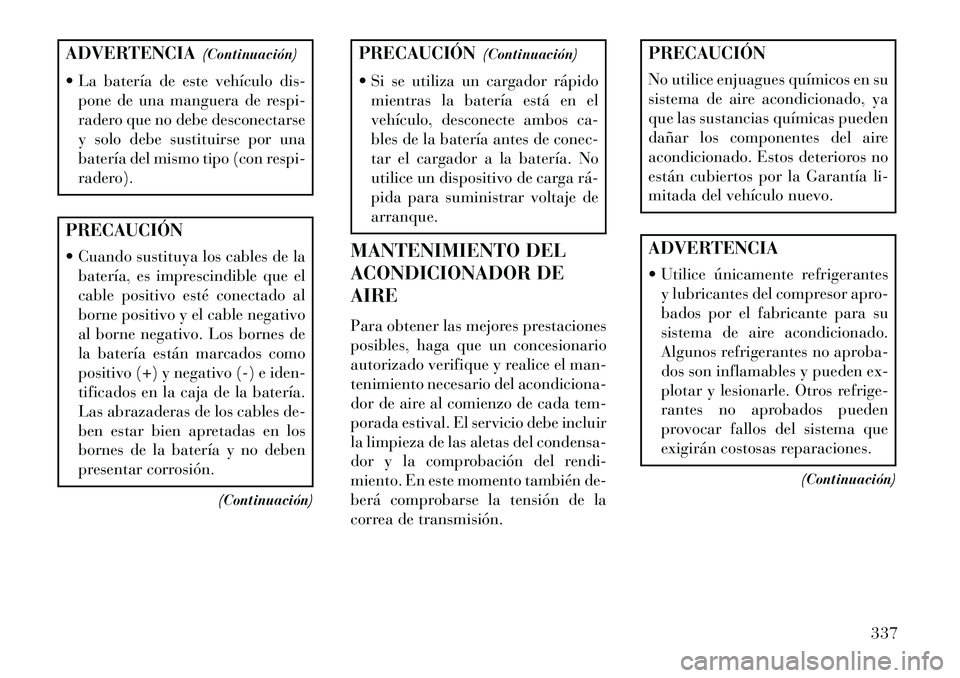

ADVERTENCIA(Continuación)
 La batería de este vehículo dis- pone de una manguera de respi-
radero que no debe desconectarse
y solo debe sustituirse por una
batería del mismo tipo (con respi-
radero).PRECAUCIÓN
 Cuando sustituya los cables de labatería, es imprescindible que el
cable positivo esté conectado al
borne positivo y el cable negativo
al borne negativo. Los bornes de
la batería están marcados como
positivo (+) y negativo (-) e iden-
tificados en la caja de la batería.
Las abrazaderas de los cables de-
ben estar bien apretadas en los
bornes de la batería y no deben
presentar corrosión.
(Continuación)
PRECAUCIÓN(Continuación)
 Si se utiliza un cargador rápido mientras la batería está en el
vehículo, desconecte ambos ca-
bles de la batería antes de conec-
tar el cargador a la batería. No
utilice un dispositivo de carga rá­
pida para suministrar voltaje de
arranque.
MANTENIMIENTO DEL
ACONDICIONADOR DE
AIRE
Para obtener las mejores prestaciones
posibles, haga que un concesionario
autorizado verifique y realice el man-
tenimiento necesario del acondiciona-
dor de aire al comienzo de cada tem-
porada estival. El servicio debe incluir
la limpieza de las aletas del condensa-
dor y la comprobación del rendi-
miento. En este momento también de-
berá comprobarse la tensión de la
correa de transmisión.
PRECAUCIÓN
No utilice enjuagues químicos en su
sistema de aire acondicionado, ya
que las sustancias químicas pueden
dañar los componentes del aire
acondicionado. Estos deterioros no
están cubiertos por la Garantía li-
mitada del vehículo nuevo.ADVERTENCIA
 Utilice únicamente refrigerantes y lubricantes del compresor apro-
bados por el fabricante para su
sistema de aire acondicionado.
Algunos refrigerantes no aproba-
dos son inflamables y pueden ex-
plotar y lesionarle. Otros refrige-
rantes no aprobados pueden
provocar fallos del sistema que
exigirán costosas reparaciones.
(Continuación)
337

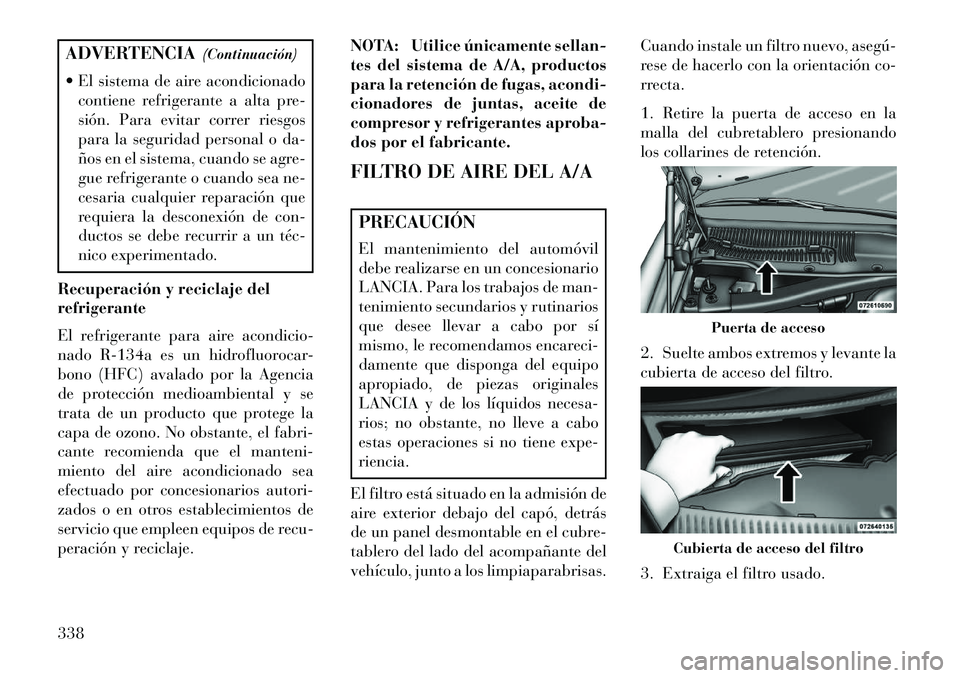

ADVERTENCIA(Continuación)
 El sistema de aire acondicionado contiene refrigerante a alta pre-
sión. Para evitar correr riesgos
para la seguridad personal o da-
ños en el sistema, cuando se agre-
gue refrigerante o cuando sea ne-
cesaria cualquier reparación que
requiera la desconexión de con-
ductos se debe recurrir a un téc­
nico experimentado.
Recuperación y reciclaje del
refrigerante
El refrigerante para aire acondicio-
nado R-134a es un hidrofluorocar-
bono (HFC) avalado por la Agencia
de protección medioambiental y se
trata de un producto que protege la
capa de ozono. No obstante, el fabri-
cante recomienda que el manteni-
miento del aire acondicionado sea
efectuado por concesionarios autori-
zados o en otros establecimientos de
servicio que empleen equipos de recu-
peración y reciclaje. NOTA: Utilice únicamente sellan-
tes del sistema de A/A, productos
para la retención de fugas, acondi-
cionadores de juntas, aceite de
compresor y refrigerantes aproba-
dos por el fabricante.
FILTRO DE AIRE DEL A/A
PRECAUCIÓN
El mantenimiento del automóvil
debe realizarse en un concesionario
LANCIA. Para los trabajos de man-
tenimiento secundarios y rutinarios
que desee llevar a cabo por sí
mismo, le recomendamos encareci-
damente que disponga del equipo
apropiado, de piezas originales
LANCIA y de los líquidos necesa-
rios; no obstante, no lleve a cabo
estas operaciones si no tiene expe-
riencia.
El filtro está situado en la admisión de
aire exterior debajo del capó, detrás
de un panel desmontable en el cubre-
tablero del lado del acompañante del
vehículo, junto a los limpiaparabrisas. Cuando instale un filtro nuevo, asegú­
rese de hacerlo con la orientación co-
rrecta.
1. Retire la puerta de acceso en la
malla del cubretablero presionando
los collarines de retención.
2. Suelte ambos extremos y levante la
cubierta de acceso del filtro.
3. Extraiga el filtro usado.
Puerta de acceso
Cubierta de acceso del filtro
338

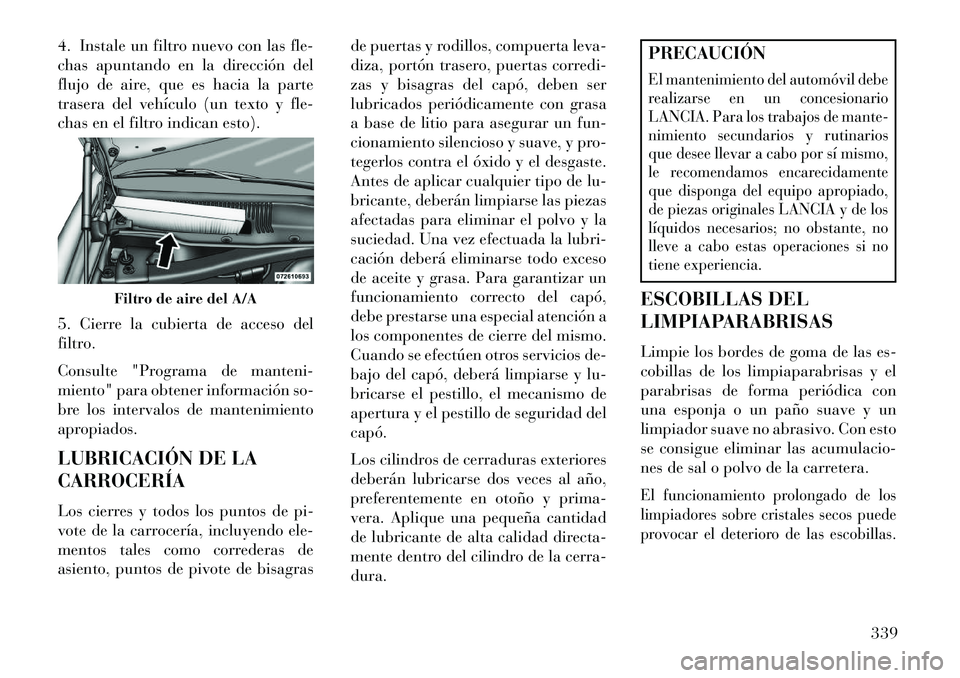

4. Instale un filtro nuevo con las fle-
chas apuntando en la dirección del
flujo de aire, que es hacia la parte
trasera del vehículo (un texto y fle-
chas en el filtro indican esto).
5. Cierre la cubierta de acceso del
filtro.
Consulte "Programa de manteni-
miento" para obtener información so-
bre los intervalos de mantenimiento
apropiados.
LUBRICACIÓN DE LA
CARROCERÍA
Los cierres y todos los puntos de pi-
vote de la carrocería, incluyendo ele-
mentos tales como correderas de
asiento, puntos de pivote de bisagrasde puertas y rodillos, compuerta leva-
diza, portón trasero, puertas corredi-
zas y bisagras del capó, deben ser
lubricados periódicamente con grasa
a base de litio para asegurar un fun-
cionamiento silencioso y suave, y pro-
tegerlos contra el óxido y el desgaste.
Antes de aplicar cualquier tipo de lu-
bricante, deberán limpiarse las piezas
afectadas para eliminar el polvo y la
suciedad. Una vez efectuada la lubri-
cación deberá eliminarse todo exceso
de aceite y grasa. Para garantizar un
funcionamiento correcto del capó,
debe prestarse una especial atención a
los componentes de cierre del mismo.
Cuando se efectúen otros servicios de-
bajo del capó, deberá limpiarse y lu-
bricarse el pestillo, el mecanismo de
apertura y el pestillo de seguridad del
capó.
Los cilindros de cerraduras exteriores
deberán lubricarse dos veces al año,
preferentemente en otoño y prima-
vera. Aplique una pequeña cantidad
de lubricante de alta calidad directa-
mente dentro del cilindro de la cerra-
dura.
PRECAUCIÓNEl mantenimiento del automóvil debe
realizarse en un concesionario
LANCIA. Para los trabajos de mante-
nimiento secundarios y rutinarios
que desee llevar a cabo por sí mismo,
le recomendamos encarecidamente
que disponga del equipo apropiado,
de piezas originales LANCIA y de los
líquidos necesarios; no obstante, no
lleve a cabo estas operaciones si no
tiene experiencia.ESCOBILLAS DEL
LIMPIAPARABRISAS
Limpie los bordes de goma de las es-
cobillas de los limpiaparabrisas y el
parabrisas de forma periódica con
una esponja o un paño suave y un
limpiador suave no abrasivo. Con esto
se consigue eliminar las acumulacio-
nes de sal o polvo de la carretera.El funcionamiento prolongado de los
limpiadores sobre cristales secos puede
provocar el deterioro de las escobillas.
Filtro de aire del A/A
339

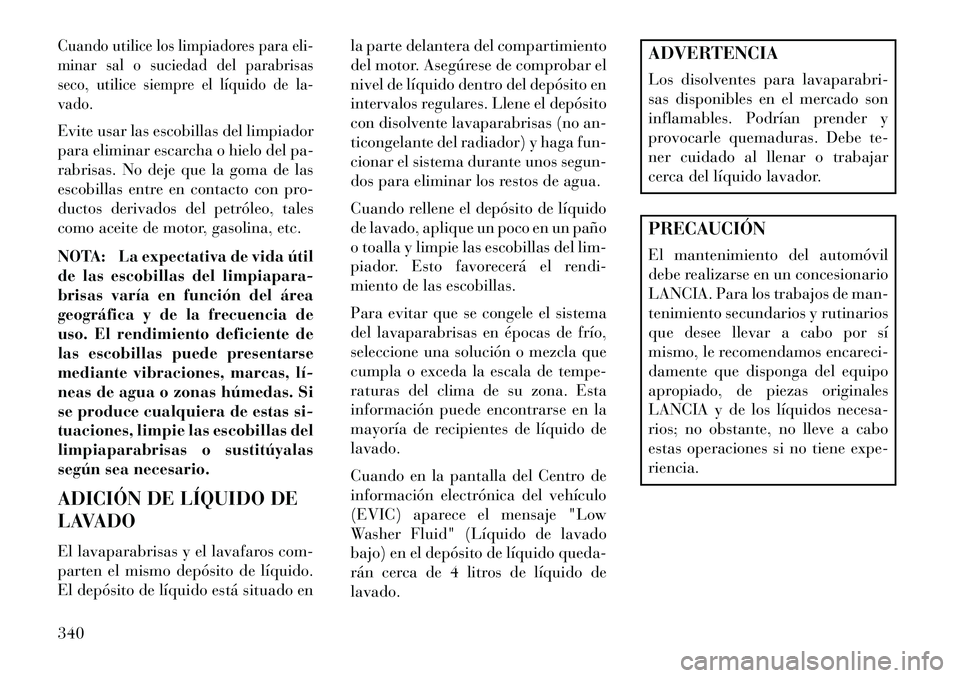

Cuando utilice los limpiadores para eli-
minar sal o suciedad del parabrisas
seco, utilice siempre el líquido de la-
vado.Evite usar las escobillas del limpiador
para eliminar escarcha o hielo del pa-
rabrisas. No deje que la goma de las
escobillas entre en contacto con pro-
ductos derivados del petróleo, tales
como aceite de motor, gasolina, etc.
NOTA: La expectativa de vida útil
de las escobillas del limpiapara-
brisas varía en función del área
geográfica y de la frecuencia de
uso. El rendimiento deficiente de
las escobillas puede presentarse
mediante vibraciones, marcas, lí­
neas de agua o zonas húmedas. Si
se produce cualquiera de estas si-
tuaciones, limpie las escobillas del
limpiaparabrisas o sustitúyalas
según sea necesario.
ADICIÓN DE LÍQUIDO DE
LAVADO
El lavaparabrisas y el lavafaros com-
parten el mismo depósito de líquido.
El depósito de líquido está situado enla parte delantera del compartimiento
del motor. Asegúrese de comprobar el
nivel de líquido dentro del depósito en
intervalos regulares. Llene el depósito
con disolvente lavaparabrisas (no an-
ticongelante del radiador) y haga fun-
cionar el sistema durante unos segun-
dos para eliminar los restos de agua.
Cuando rellene el depósito de líquido
de lavado, aplique un poco en un paño
o toalla y limpie las escobillas del lim-
piador. Esto favorecerá el rendi-
miento de las escobillas.
Para evitar que se congele el sistema
del lavaparabrisas en épocas de frío,
seleccione una solución o mezcla que
cumpla o exceda la escala de tempe-
raturas del clima de su zona. Esta
información puede encontrarse en la
mayoría de recipientes de líquido de
lavado.
Cuando en la pantalla del Centro de
información electrónica del vehículo
(EVIC) aparece el mensaje "Low
Washer Fluid" (Líquido de lavado
bajo) en el depósito de líquido queda-
rán cerca de 4 litros de líquido de
lavado.
ADVERTENCIA
Los disolventes para lavaparabri-
sas disponibles en el mercado son
inflamables. Podrían prender y
provocarle quemaduras. Debe te-
ner cuidado al llenar o trabajar
cerca del líquido lavador.PRECAUCIÓN
El mantenimiento del automóvil
debe realizarse en un concesionario
LANCIA. Para los trabajos de man-
tenimiento secundarios y rutinarios
que desee llevar a cabo por sí
mismo, le recomendamos encareci-
damente que disponga del equipo
apropiado, de piezas originales
LANCIA y de los líquidos necesa-
rios; no obstante, no lleve a cabo
estas operaciones si no tiene expe-
riencia.
340

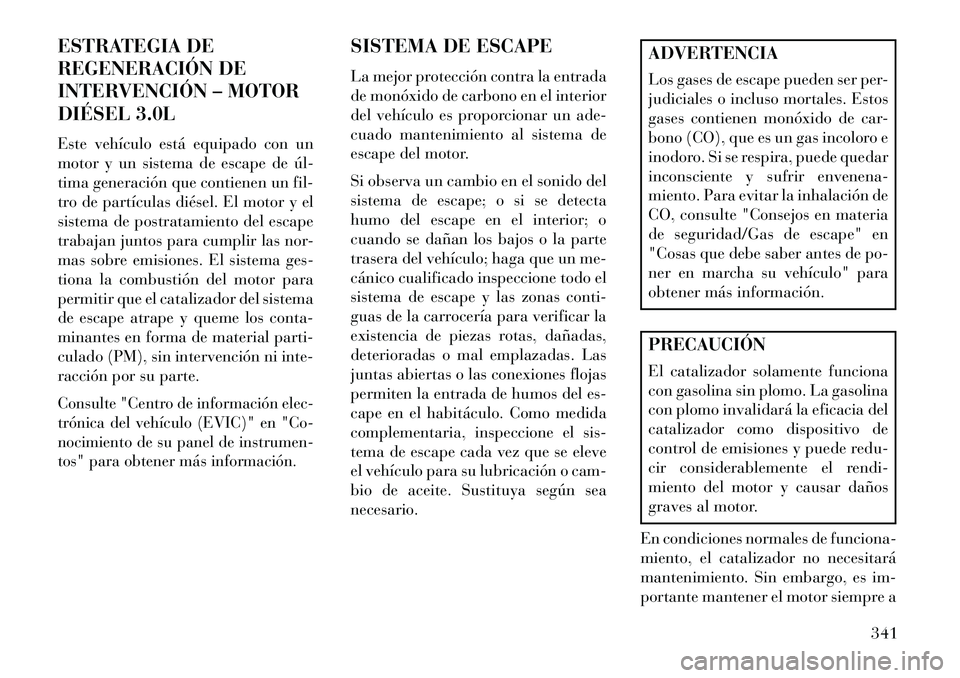

ESTRATEGIA DE
REGENERACIÓN DE
INTERVENCIÓN – MOTOR
DIÉSEL 3.0L
Este vehículo está equipado con un
motor y un sistema de escape de úl­
tima generación que contienen un fil-
tro de partículas diésel. El motor y el
sistema de postratamiento del escape
trabajan juntos para cumplir las nor-
mas sobre emisiones. El sistema ges-
tiona la combustión del motor para
permitir que el catalizador del sistema
de escape atrape y queme los conta-
minantes en forma de material parti-
culado (PM), sin intervención ni inte-
racción por su parte.Consulte "Centro de información elec-
trónica del vehículo (EVIC)" en "Co-
nocimiento de su panel de instrumen-
tos" para obtener más información.
SISTEMA DE ESCAPE
La mejor protección contra la entrada
de monóxido de carbono en el interior
del vehículo es proporcionar un ade-
cuado mantenimiento al sistema de
escape del motor.
Si observa un cambio en el sonido del
sistema de escape; o si se detecta
humo del escape en el interior; o
cuando se dañan los bajos o la parte
trasera del vehículo; haga que un me-
cánico cualificado inspeccione todo el
sistema de escape y las zonas conti-
guas de la carrocería para verificar la
existencia de piezas rotas, dañadas,
deterioradas o mal emplazadas. Las
juntas abiertas o las conexiones flojas
permiten la entrada de humos del es-
cape en el habitáculo. Como medida
complementaria, inspeccione el sis-
tema de escape cada vez que se eleve
el vehículo para su lubricación o cam-
bio de aceite. Sustituya según sea
necesario.
ADVERTENCIA
Los gases de escape pueden ser per-
judiciales o incluso mortales. Estos
gases contienen monóxido de car-
bono (CO), que es un gas incoloro e
inodoro. Si se respira, puede quedar
inconsciente y sufrir envenena-
miento. Para evitar la inhalación de
CO, consulte "Consejos en materia
de seguridad/Gas de escape" en
"Cosas que debe saber antes de po-
ner en marcha su vehículo" para
obtener más información.PRECAUCIÓN
El catalizador solamente funciona
con gasolina sin plomo. La gasolina
con plomo invalidará la eficacia del
catalizador como dispositivo de
control de emisiones y puede redu-
cir considerablemente el rendi-
miento del motor y causar daños
graves al motor.
En condiciones normales de funciona-
miento, el catalizador no necesitará
mantenimiento. Sin embargo, es im-
portante mantener el motor siempre a
341

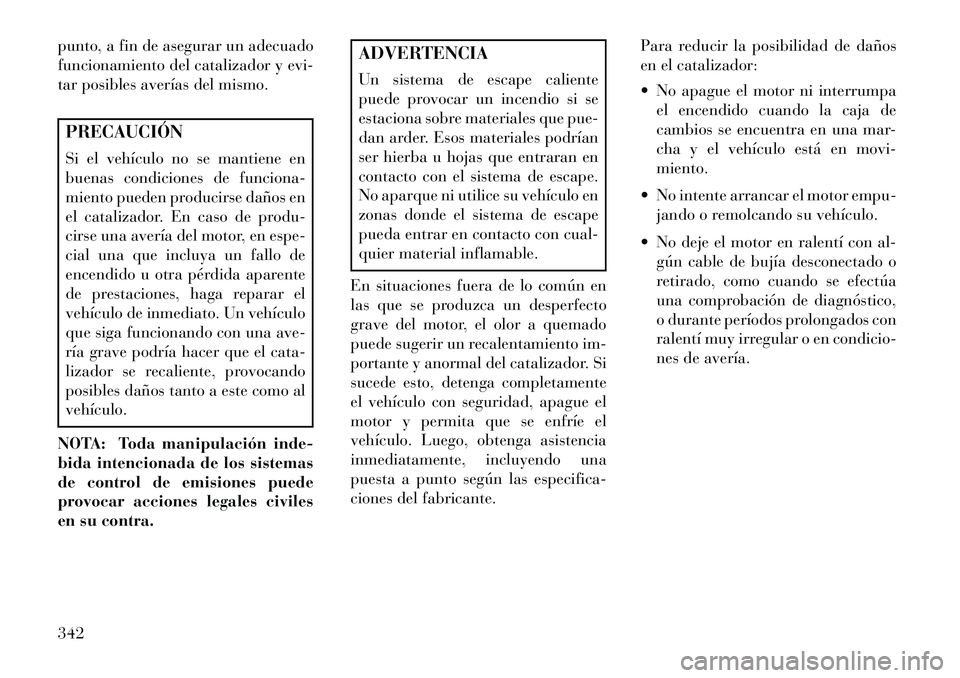

punto, a fin de asegurar un adecuado
funcionamiento del catalizador y evi-
tar posibles averías del mismo.PRECAUCIÓN
Si el vehículo no se mantiene en
buenas condiciones de funciona-
miento pueden producirse daños en
el catalizador. En caso de produ-
cirse una avería del motor, en espe-
cial una que incluya un fallo de
encendido u otra pérdida aparente
de prestaciones, haga reparar el
vehículo de inmediato. Un vehículo
que siga funcionando con una ave-
ría grave podría hacer que el cata-
lizador se recaliente, provocando
posibles daños tanto a este como al
vehículo.
NOTA: Toda manipulación inde-
bida intencionada de los sistemas
de control de emisiones puede
provocar acciones legales civiles
en su contra.
ADVERTENCIA
Un sistema de escape caliente
puede provocar un incendio si se
estaciona sobre materiales que pue-
dan arder. Esos materiales podrían
ser hierba u hojas que entraran en
contacto con el sistema de escape.
No aparque ni utilice su vehículo en
zonas donde el sistema de escape
pueda entrar en contacto con cual-
quier material inflamable.
En situaciones fuera de lo común en
las que se produzca un desperfecto
grave del motor, el olor a quemado
puede sugerir un recalentamiento im-
portante y anormal del catalizador. Si
sucede esto, detenga completamente
el vehículo con seguridad, apague el
motor y permita que se enfríe el
vehículo. Luego, obtenga asistencia
inmediatamente, incluyendo una
puesta a punto según las especifica-
ciones del fabricante. Para reducir la posibilidad de daños
en el catalizador:
 No apague el motor ni interrumpa
el encendido cuando la caja de
cambios se encuentra en una mar-
cha y el vehículo está en movi-
miento.
 No intente arrancar el motor empu- jando o remolcando su vehículo.
 No deje el motor en ralentí con al- gún cable de bujía desconectado o
retirado, como cuando se efectúa
una comprobación de diagnóstico,
o durante períodos prolongados con
ralentí muy irregular o en condicio-
nes de avería.
342

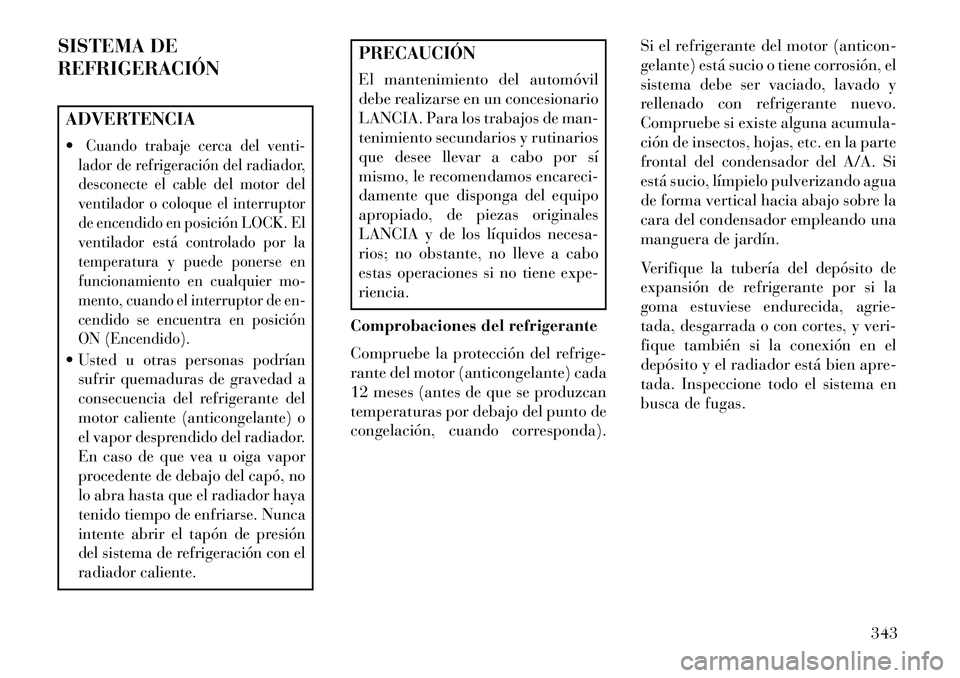

SISTEMA DE
REFRIGERACIÓNADVERTENCIA

Cuando trabaje cerca del venti-
lador de refrigeración del radiador,
desconecte el cable del motor del
ventilador o coloque el interruptor
de encendido en posición LOCK. El
ventilador está controlado por la
temperatura y puede ponerse en
funcionamiento en cualquier mo-
mento, cuando el interruptor de en-
cendido se encuentra en posición
ON (Encendido).
Usted u otras personas podrían
sufrir quemaduras de gravedad a
consecuencia del refrigerante del
motor caliente (anticongelante) o
el vapor desprendido del radiador.
En caso de que vea u oiga vapor
procedente de debajo del capó, no
lo abra hasta que el radiador haya
tenido tiempo de enfriarse. Nunca
intente abrir el tapón de presión
del sistema de refrigeración con el
radiador caliente.
PRECAUCIÓN
El mantenimiento del automóvil
debe realizarse en un concesionario
LANCIA. Para los trabajos de man-
tenimiento secundarios y rutinarios
que desee llevar a cabo por sí
mismo, le recomendamos encareci-
damente que disponga del equipo
apropiado, de piezas originales
LANCIA y de los líquidos necesa-
rios; no obstante, no lleve a cabo
estas operaciones si no tiene expe-
riencia.
Comprobaciones del refrigerante
Compruebe la protección del refrige-
rante del motor (anticongelante) cada
12 meses (antes de que se produzcan
temperaturas por debajo del punto de
congelación, cuando corresponda). Si el refrigerante del motor (anticon-
gelante) está sucio o tiene corrosión, el
sistema debe ser vaciado, lavado y
rellenado con refrigerante nuevo.
Compruebe si existe alguna acumula-
ción de insectos, hojas, etc. en la parte
frontal del condensador del A/A. Si
está sucio, límpielo pulverizando agua
de forma vertical hacia abajo sobre la
cara del condensador empleando una
manguera de jardín.
Verifique la tubería del depósito de
expansión de refrigerante por si la
goma estuviese endurecida, agrie-
tada, desgarrada o con cortes, y veri-
fique también si la conexión en el
depósito y el radiador está bien apre-
tada. Inspeccione todo el sistema en
busca de fugas.
343

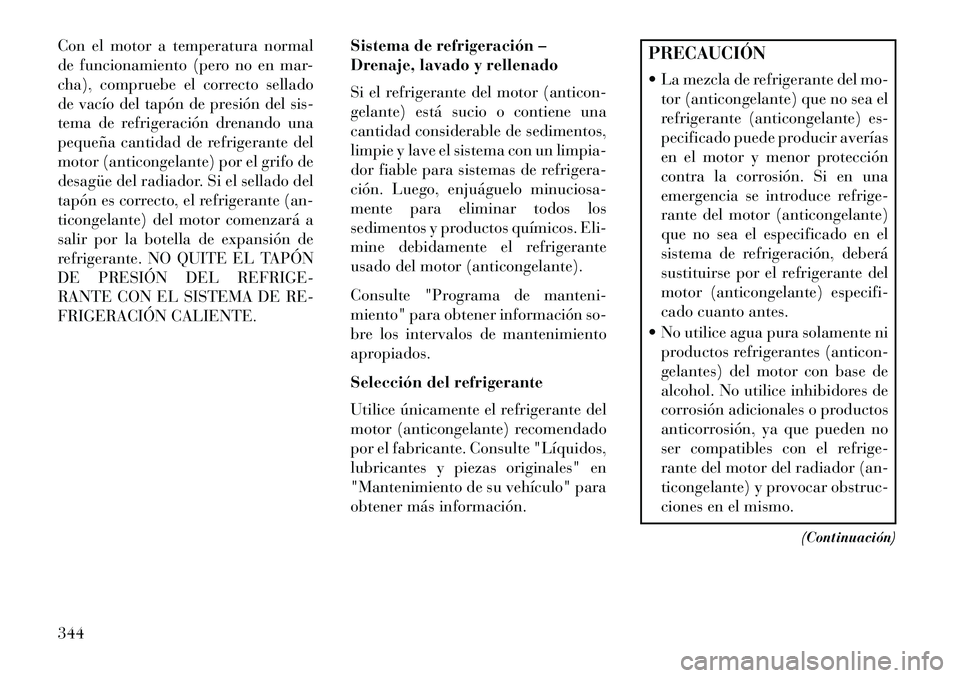

Con el motor a temperatura normal
de funcionamiento (pero no en mar-
cha), compruebe el correcto sellado
de vacío del tapón de presión del sis-
tema de refrigeración drenando una
pequeña cantidad de refrigerante del
motor (anticongelante) por el grifo de
desagüe del radiador. Si el sellado del
tapón es correcto, el refrigerante (an-
ticongelante) del motor comenzará a
salir por la botella de expansión de
refrigerante. NO QUITE EL TAPÓN
DE PRESIÓN DEL REFRIGE-
RANTE CON EL SISTEMA DE RE-
FRIGERACIÓN CALIENTE.Sistema de refrigeración –
Drenaje, lavado y rellenado
Si el refrigerante del motor (anticon-
gelante) está sucio o contiene una
cantidad considerable de sedimentos,
limpie y lave el sistema con un limpia-
dor fiable para sistemas de refrigera-
ción. Luego, enjuáguelo minuciosa-
mente para eliminar todos los
sedimentos y productos químicos. Eli-
mine debidamente el refrigerante
usado del motor (anticongelante).
Consulte "Programa de manteni-
miento" para obtener información so-
bre los intervalos de mantenimiento
apropiados.
Selección del refrigerante
Utilice únicamente el refrigerante del
motor (anticongelante) recomendado
por el fabricante. Consulte "Líquidos,
lubricantes y piezas originales" en
"Mantenimiento de su vehículo" para
obtener más información.
PRECAUCIÓN
 La mezcla de refrigerante del mo-
tor (anticongelante) que no sea el
refrigerante (anticongelante) es-
pecificado puede producir averías
en el motor y menor protección
contra la corrosión. Si en una
emergencia se introduce refrige-
rante del motor (anticongelante)
que no sea el especificado en el
sistema de refrigeración, deberá
sustituirse por el refrigerante del
motor (anticongelante) especifi-
cado cuanto antes.
 No utilice agua pura solamente ni productos refrigerantes (anticon-
gelantes) del motor con base de
alcohol. No utilice inhibidores de
corrosión adicionales o productos
anticorrosión, ya que pueden no
ser compatibles con el refrige-
rante del motor del radiador (an-
ticongelante) y provocar obstruc-
ciones en el mismo.
(Continuación)
344
