Lancia Thema 2014 Drift- och underhållshandbok (in Swedish)

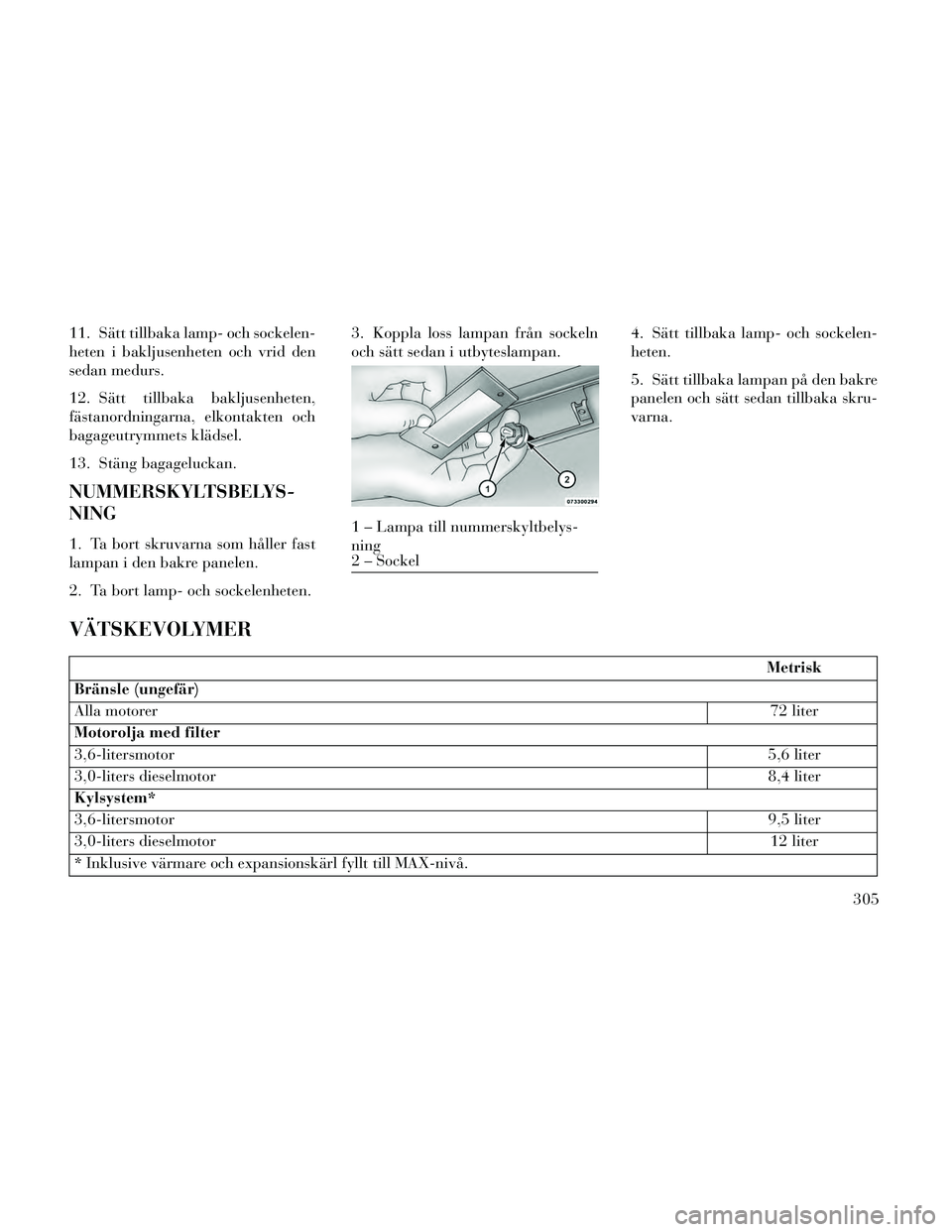

11. Sätt tillbaka lamp- och sockelen-
heten i bakljusenheten och vrid den
sedan medurs.
12. Sätt tillbaka bakljusenheten,
fästanordningarna, elkontakten och
bagageutrymmets klädsel.
13. Stäng bagageluckan.
NUMMERSKYLTSBELYS-
NING
1. Ta bort skruvarna som håller fast
lampan i den bakre panelen.
2. Ta bort lamp- och sockelenheten.3. Koppla loss lampan från sockeln
och sätt sedan i utbyteslampan.
4. Sätt tillbaka lamp- och sockelen-
heten.
5. Sätt tillbaka lampan på den bakre
panelen och sätt sedan tillbaka skru-
varna.
VÄTSKEVOLYMER
Metrisk
Bränsle (ungefär)
Alla motorer 72 liter
Motorolja med filter
3,6-litersmotor 5,6 liter
3,0-liters dieselmotor 8,4 liter
Kylsystem*
3,6-litersmotor 9,5 liter
3,0-liters dieselmotor 12 liter
* Inklusive värmare och expansionskärl fyllt till MAX-nivå.
1 – Lampa till nummerskyltbelys-
ning
2 – Sockel
305

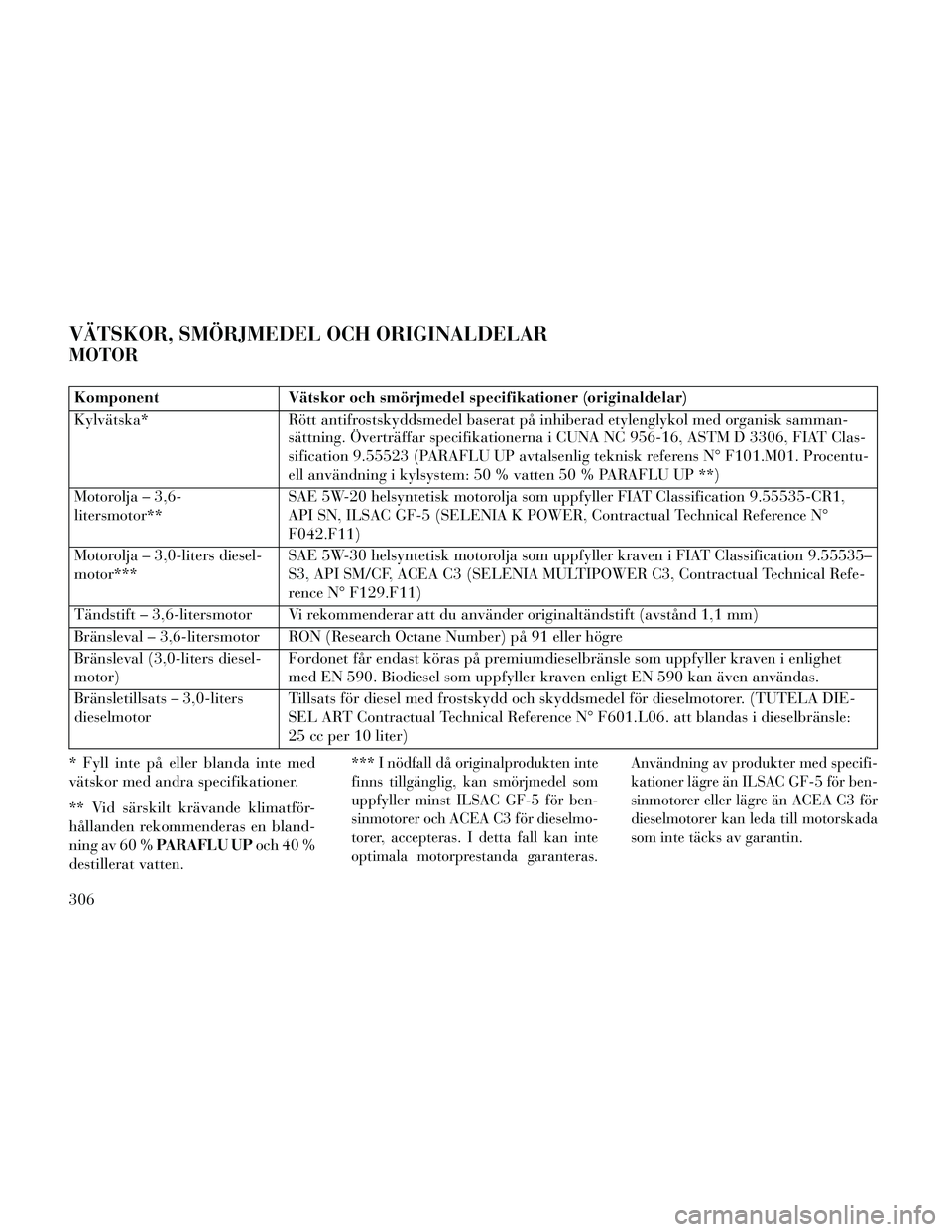

VÄTSKOR, SMÖRJMEDEL OCH ORIGINALDELAR
MOTOR
KomponentVätskor och smörjmedel specifikationer (originaldelar)
Kylvätska* Rött antifrostskyddsmedel baserat på inhiberad etylenglykol med organisk samman-
sättning. Överträffar specifikationerna i CUNA NC 956-16, ASTM D 3306, FIAT Clas-
sification 9.55523 (PARAFLU UP avtalsenlig teknisk referens N° F101.M01. Procentu-
ell användning i kylsystem: 50 % vatten 50 % PARAFLU UP **)
Motorolja – 3,6-
litersmotor** SAE 5W-20 helsyntetisk motorolja som uppfyller FIAT Classification 9.55535-CR1,
API SN, ILSAC GF-5 (SELENIA K POWER, Contractual Technical Reference N°
F042.F11)
Motorolja – 3,0-liters diesel-
motor*** SAE 5W-30 helsyntetisk motorolja som uppfyller kraven i FIAT Classification 9.55535–
S3, API SM/CF, ACEA C3 (SELENIA MULTIPOWER C3, Contractual Technical Refe-
rence N° F129.F11)
Tändstift – 3,6-litersmotor Vi rekommenderar att du använder originaltändstift (avstånd 1,1 mm)
Bränsleval – 3,6-litersmotor RON (Research Octane Number) på 91 eller högre
Bränsleval (3,0-liters diesel-
motor) Fordonet får endast köras på premiumdieselbränsle som uppfyller kraven i enlighet
med EN 590. Biodiesel som uppfyller kraven enligt EN 590 kan även användas.
Bränsletillsats – 3,0-liters
dieselmotor Tillsats för diesel med frostskydd och skyddsmedel för dieselmotorer. (TUTELA DIE-
SEL ART Contractual Technical Reference N° F601.L06. att blandas i dieselbränsle:
25 cc per 10 liter)
* Fyll inte på eller blanda inte med
vätskor med andra specifikationer.
** Vid särskilt krävande klimatför-
hållanden rekommenderas en bland-
ning av 60 % PARAFLU UP och 40 %
destillerat vatten. ***
I nödfall då originalprodukten inte
finns tillgänglig, kan smörjmedel som
uppfyller minst ILSAC GF-5 för ben-
sinmotorer och ACEA C3 för dieselmo-
torer, accepteras. I detta fall kan inte
optimala motorprestanda garanteras. Användning av produkter med specifi-
kationer lägre än ILSAC GF-5 för ben-
sinmotorer eller lägre än ACEA C3 för
dieselmotorer kan leda till motorskada
som inte täcks av garantin.
306

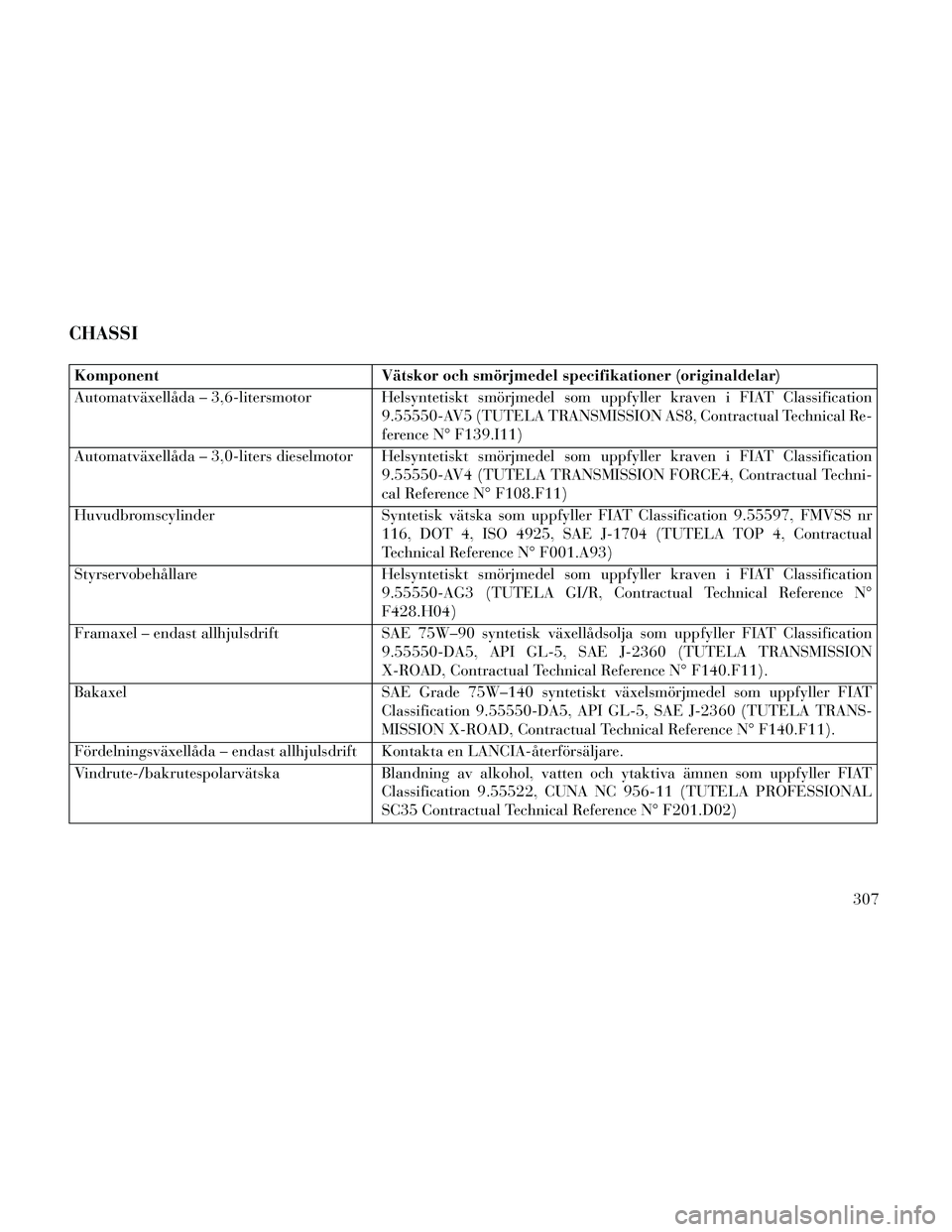

CHASSI
KomponentVätskor och smörjmedel specifikationer (originaldelar)
Automatväxellåda – 3,6-litersmotor Helsyntetiskt smörjmedel som uppfyller kraven i FIAT Classification 9.55550-AV5 (TUTELA TRANSMISSION AS8, Contractual Technical Re-
ference N° F139.I11)
Automatväxellåda – 3,0-liters dieselmotor Helsyntetiskt smörjmedel som uppfyller kraven i FIAT Classification 9.55550-AV4 (TUTELA TRANSMISSION FORCE4, Contractual Techni-
cal Reference N° F108.F11)
Huvudbromscylinder Syntetisk vätska som uppfyller FIAT Classification 9.55597, FMVSS nr
116, DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual
Technical Reference N° F001.A93)
Styrservobehållare Helsyntetiskt smörjmedel som uppfyller kraven i FIAT Classification
9.55550-AG3 (TUTELA GI/R, Contractual Technical Reference N°
F428.H04)
Framaxel – endast allhjulsdrift SAE 75W–90 syntetisk växellådsolja som uppfyller FIAT Classification
9.55550-DA5, API GL-5, SAE J-2360 (TUTELA TRANSMISSION
X-ROAD, Contractual Technical Reference N° F140.F11).
Bakaxel SAE Grade 75W–140 syntetiskt växelsmörjmedel som uppfyller FIAT
Classification 9.55550-DA5, API GL-5, SAE J-2360 (TUTELA TRANS-
MISSION X-ROAD, Contractual Technical Reference N° F140.F11).
Fördelningsväxellåda – endast allhjulsdrift Kontakta en LANCIA-återförsäljare.
Vindrute-/bakrutespolarvätska Blandning av alkohol, vatten och ytaktiva ämnen som uppfyller FIAT
Classification 9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL
SC35 Contractual Technical Reference N° F201.D02)
307

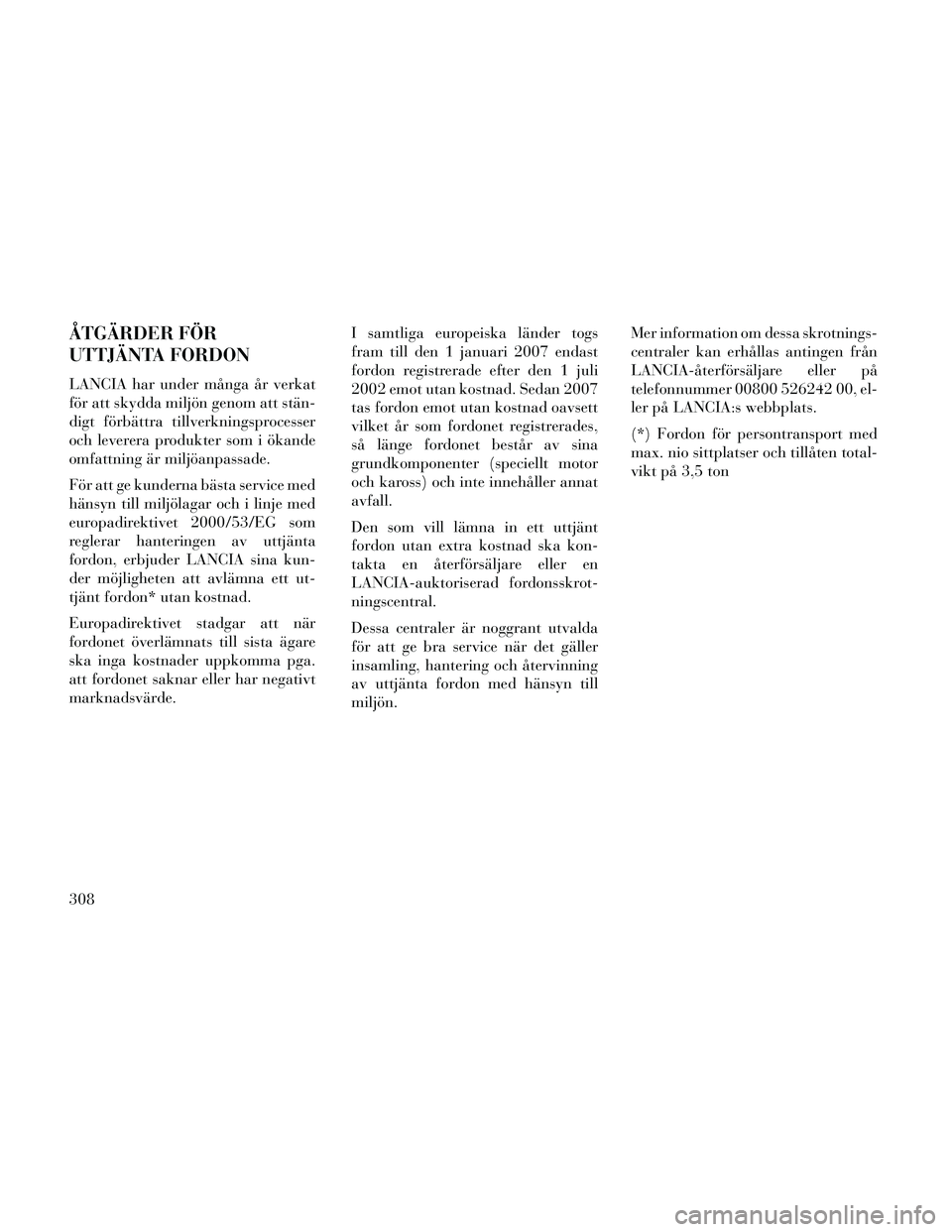

ÅTGÄRDER FÖR
UTTJÄNTA FORDON
LANCIA har under många år verkat
för att skydda miljön genom att stän-
digt förbättra tillverkningsprocesser
och leverera produkter som i ökande
omfattning är miljöanpassade.
För att ge kunderna bästa service med
hänsyn till miljölagar och i linje med
europadirektivet 2000/53/EG som
reglerar hanteringen av uttjänta
fordon, erbjuder LANCIA sina kun-
der möjligheten att avlämna ett ut-
tjänt fordon* utan kostnad.
Europadirektivet stadgar att när
fordonet överlämnats till sista ägare
ska inga kostnader uppkomma pga.
att fordonet saknar eller har negativt
marknadsvärde.I samtliga europeiska länder togs
fram till den 1 januari 2007 endast
fordon registrerade efter den 1 juli
2002 emot utan kostnad. Sedan 2007
tas fordon emot utan kostnad oavsett
vilket år som fordonet registrerades,
så länge fordonet består av sina
grundkomponenter (speciellt motor
och kaross) och inte innehåller annat
avfall.
Den som vill lämna in ett uttjänt
fordon utan extra kostnad ska kon-
takta en återförsäljare eller en
LANCIA-auktoriserad fordonsskrot-
ningscentral.
Dessa centraler är noggrant utvalda
för att ge bra service när det gäller
insamling, hantering och återvinning
av uttjänta fordon med hänsyn till
miljön.Mer information om dessa skrotnings-
centraler kan erhållas antingen från
LANCIA-återförsäljare eller på
telefonnummer 00800 526242 00, el-
ler på LANCIA:s webbplats.
(*) Fordon för persontransport med
max. nio sittplatser och tillåten total-
vikt på 3,5 ton
308

309

310

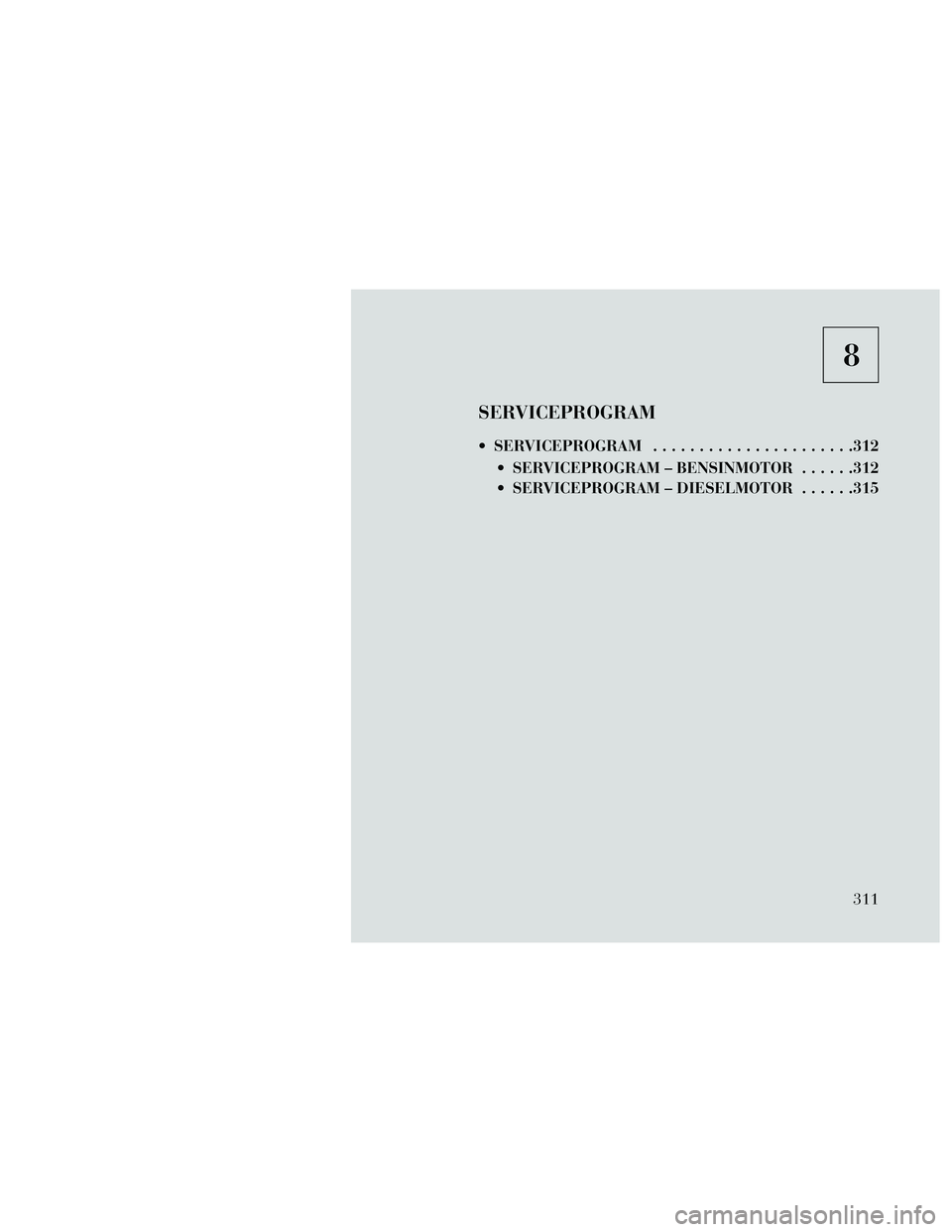

8
SERVICEPROGRAM
SERVICEPROGRAM......................312
SERVICEPROGRAM – BENSINMOTOR ......312
SERVICEPROGRAM – DIESELMOTOR ......315
311

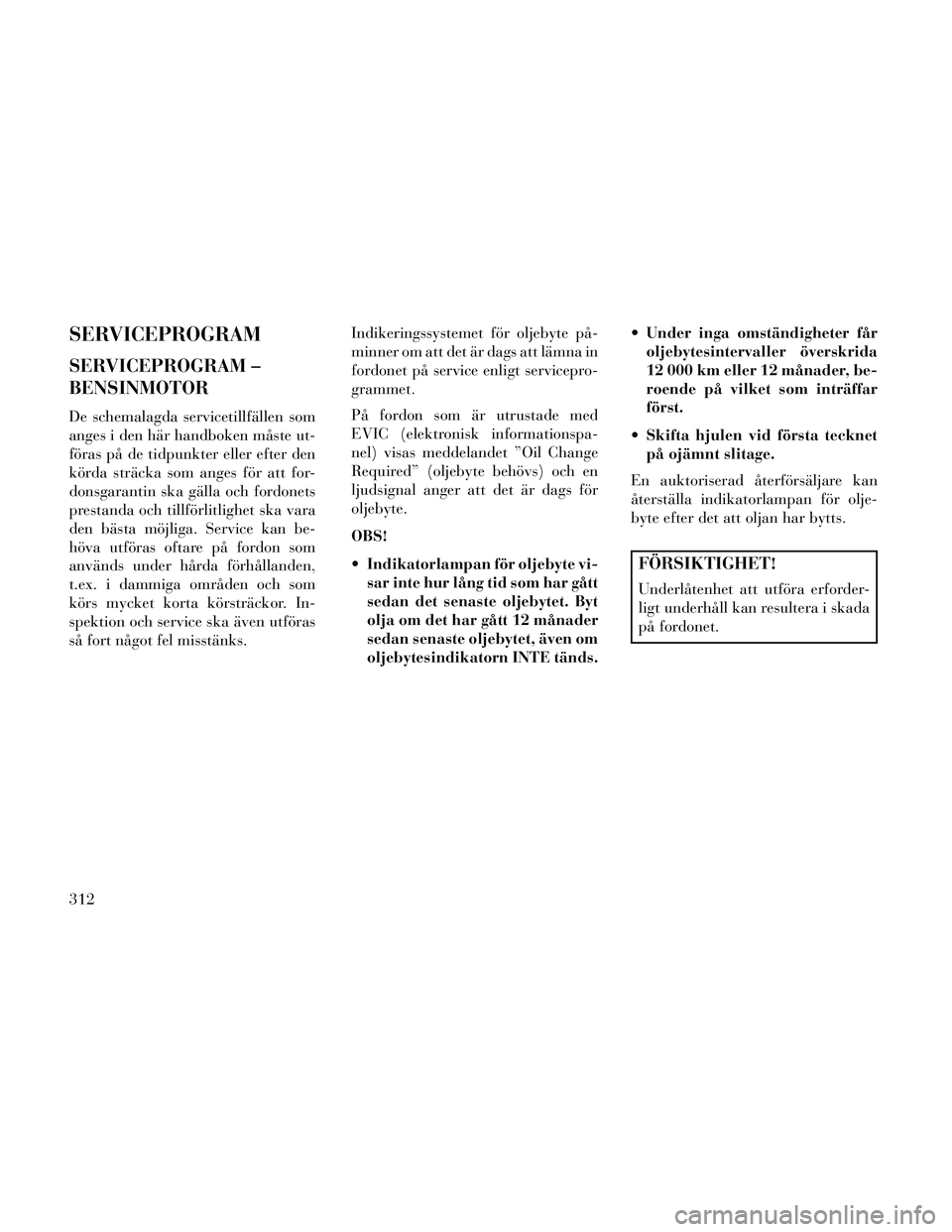

SERVICEPROGRAM
SERVICEPROGRAM –
BENSINMOTOR
De schemalagda servicetillfällen som
anges i den här handboken måste ut-
föras på de tidpunkter eller efter den
körda sträcka som anges för att for-
donsgarantin ska gälla och fordonets
prestanda och tillförlitlighet ska vara
den bästa möjliga. Service kan be-
höva utföras oftare på fordon som
används under hårda förhållanden,
t.ex. i dammiga områden och som
körs mycket korta körsträckor. In-
spektion och service ska även utföras
så fort något fel misstänks.Indikeringssystemet för oljebyte på-
minner om att det är dags att lämna in
fordonet på service enligt servicepro-
grammet.
På fordon som är utrustade med
EVIC (elektronisk informationspa-
nel) visas meddelandet ”Oil Change
Required” (oljebyte behövs) och en
ljudsignal anger att det är dags för
oljebyte.
OBS!
Indikatorlampan för oljebyte vi-
sar inte hur lång tid som har gått
sedan det senaste oljebytet. Byt
olja om det har gått 12 månader
sedan senaste oljebytet, även om
oljebytesindikatorn INTE tänds. Under inga omständigheter får
oljebytesintervaller överskrida
12 000 km eller 12 månader, be-
roende på vilket som inträffar
först.
Skifta hjulen vid första tecknet på ojämnt slitage.
En auktoriserad återförsäljare kan
återställa indikatorlampan för olje-
byte efter det att oljan har bytts.
FÖRSIKTIGHET!
Underlåtenhet att utföra erforder-
ligt underhåll kan resultera i skada
på fordonet.
312

Tusental kilometer 24 48 72 96 120 144 168 192Månader 12 24 36 48 60 72 84 96
Byt motorolja och oljefilter (*).
Kontrollera PCV-ventilen och byt vid behov ut den.
Kontrollera batteriets laddningstillstånd och ladda vid behov.
Kontrollera däckens skick/slitage och justera trycket vid behov.
Kontrollera att belysningssystemet fungerar (strålkastare, kör-
riktningsvisare, varningsblinker, belysning i bagageutrymme,
kupé och handskfack, varningslampor på instrumentpanel etc.).

Funktionskontrollera vindrutespolarna och justera vid behov
munstyckena.
Kontrollera främre och bakre vindrutetorkares läge och slitage.
Kontrollera att huvens och bagageluckans lås är rena, och att
länkagen är rena och smorda.
Kontrollera visuellt skicket på: karossen utvändigt, underreds-
behandling, rör och slangar (avgas-, bränsle- och broms-
system), gummidetaljer (damasker, kåpor, bussningar etc.).
Kontrollera skick och slitage på de främre bromsklossarna.
Kontrollera skick och slitage på de bakre bromsklossarna.
Kontrollera och fyll vid behov på vätskor (bromsvätska, vind-
rutespolarvätska, batterivätska, motorkylvätska etc.).
Kontrollera visuellt skicket på drivrem(mar).
Justera vid behov parkeringsbromsens backar.
Kontrollera avgasvärden.
Kontrollera motorsystemets funktion (via diagnosuttaget).
Byt tändstift (**).
313

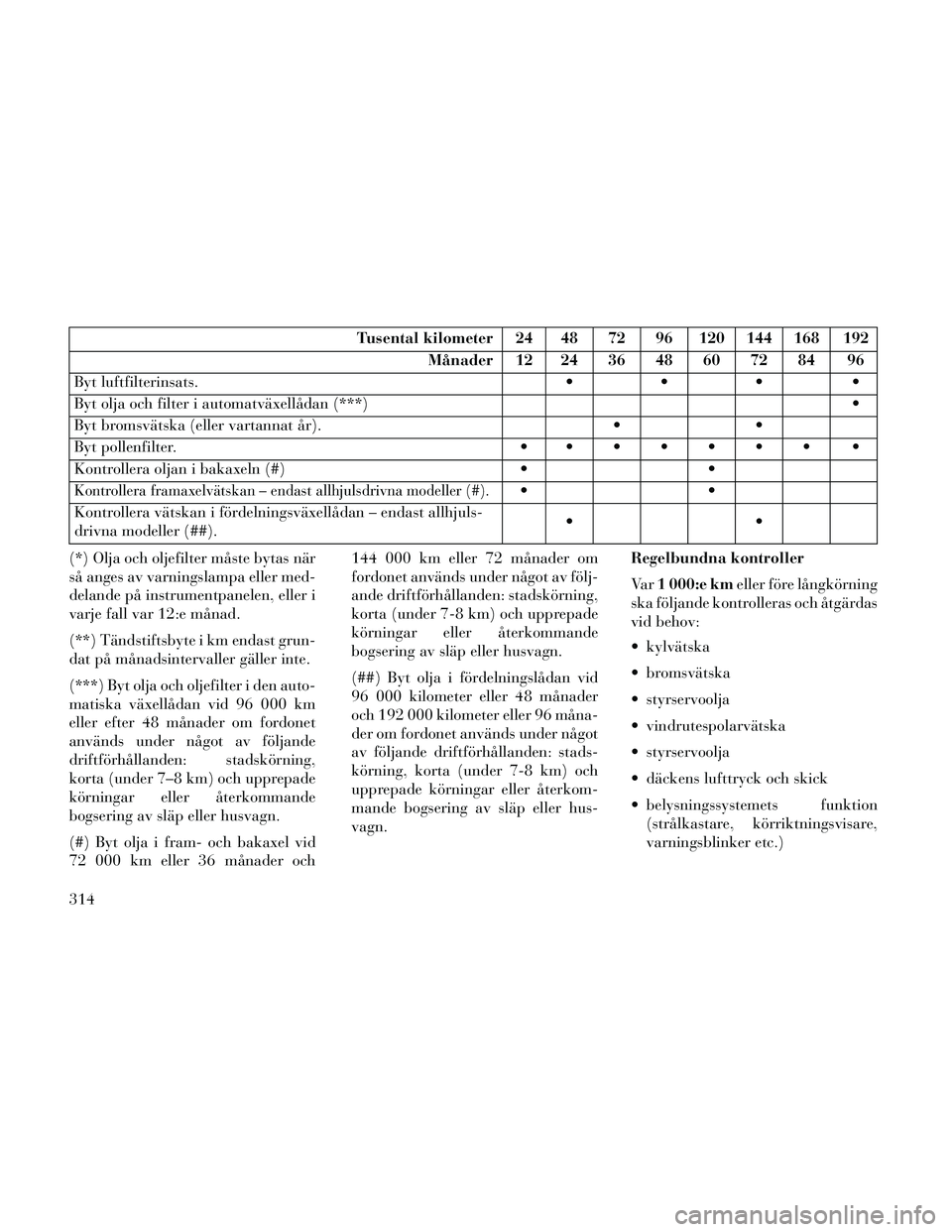

Tusental kilometer 24 48 72 96 120 144 168 192Månader 12 24 36 48 60 72 84 96
Byt luftfilterinsats.
Byt olja och filter i automatväxellådan (***)
Byt bromsvätska (eller vartannat år).
Byt pollenfilter.
Kontrollera oljan i bakaxeln (#)
Kontrollera framaxelvätskan – endast allhjulsdrivna modeller (#).
Kontrollera vätskan i fördelningsväxellådan – endast allhjuls-
drivna modeller (##).
(*) Olja och oljefilter måste bytas när
så anges av varningslampa eller med-
delande på instrumentpanelen, eller i
varje fall var 12:e månad.
(**) Tändstiftsbyte i km endast grun-
dat på månadsintervaller gäller inte.
(***) Byt olja och oljefilter i den auto-
matiska växellådan vid 96 000 km
eller efter 48 månader om fordonet
används under något av följande
driftförhållanden: stadskörning,
korta (under 7–8 km) och upprepade
körningar eller återkommande
bogsering av släp eller husvagn.
(#) Byt olja i fram- och bakaxel vid
72 000 km eller 36 månader och 144 000 km eller 72 månader om
fordonet används under något av följ-
ande driftförhållanden: stadskörning,
korta (under 7-8 km) och upprepade
körningar eller återkommande
bogsering av släp eller husvagn.
(##) Byt olja i fördelningslådan vid
96 000 kilometer eller 48 månader
och 192 000 kilometer eller 96 måna-
der om fordonet används under något
av följande driftförhållanden: stads-
körning, korta (under 7-8 km) och
upprepade körningar eller återkom-
mande bogsering av släp eller hus-
vagn.
Regelbundna kontroller
Va r
1 000:e km eller före långkörning
ska följande kontrolleras och åtgärdas
vid behov:
kylvätska
bromsvätska
styrservoolja
vindrutespolarvätska
styrservoolja
däckens lufttryck och skick
belysningssystemets funktion (strålkastare, körriktningsvisare,
varningsblinker etc.)
314
